1 Plan podłączenia sterownika U nas otrzymają Państwo wysokiej jakości produkty firmy Baier: 24V Sterowniki szeregowe Baier Sp. z o.o. ul.słoneczna Jasiona Grupa produktów: Rolety, okna przesuwne, okiennice przesuwne Wersja: 2.1 Język: polski Język oryginalny: niemiecki Dokument: Tel.: Tel.: baier@baier.pl

2 Impressum Notizen Impressum Baier Sp. z o.o. ul. Słoneczna Jasiona baier@baier.pl Informacje o dokumencie Typ: Plan podłączenia Tytuł: 24V sterowniki szeregowe Grupa produktów: Rolety, okna przesuwne, okiennice przesuwne Wersja: 1.1 Język: polski Oryginalny język: niemiecki Dokument: Prawa autorskie Deklaracja zgodności Zmiany techniczne Dokument jest prawnie chroniony. Dokument nie może być, bez uprzedniej pisemnej zgody od wyżej wymienionego producenta w całości lub w części przetwarzany, dystrybuowany lub używany w nieautoryzowany sposób przez konkurencję. Wszelkie prawa do rysunków i innych dokumentów, jak również wszelkie prawa do dysponowania nimi posiada producent. Produkt jest zgodny z zasadniczymi wymaganiami obowiązujących dyrektyw europejskich. Zgodność została wykazana. Oryginalna deklaracja zgodności jest dostępna jako oddzielny dokument i można ją uzyskać od producenta. Nasze produkty są stale rozwijane i udoskonalane. Niniejszy dokument odpowiada obecnie oferowanym i sprzedawanym produktom. Późniejsze zmiany do szczegółów technicznych, informacji i zdjęć w dokumencie, są zastrzeżone. Zawsze należy używać najnowszej wersji dokumentu i w razie wątpliwości skontaktować się z producentem 2/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 27/28

3 Notizen Spis treści Spis treści 1 O dokumencie Bezpieczeństwo Warunki pracy Zastosowanie Postępowanie w razie awarii... 3 Funkcje Przewody elektryczne Schemat podłączenia Przewody, które należy użyć... 8 Montaż i podłączenie Montaż na szynie lub płaskiej powierzchni Demontaż sterowników z szyny i płaskiej powierzchni Wybór i montaż zasilacza Podłączenie elektryczne Uruchomienie Konfiguracja Etapy uruchomienia Przygotowanie sterownika Sterownik grupowy Opis funkcji Podłączenie elektryczne Uruchomienie Działanie i funkcje Hibernacja i wyświetlacz Pozostałe funkcje /28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 3/28

4 1 O dokumencie Sterownik grupowy 7 1 O dokumencie Grupa docelowa Dokument jest przeznaczony dla wykwalifikowanego personelu. Montażyści powinni być przeszkoleni przez wykwalifikowany personel techniczny. Połączenia elektryczne muszą być wykonywane przez specjalistę. Treść dokumentu powinna być dostępna dla wykonawców oraz przez nich rozumiana Cel dokumentu Dokument zawiera ważne informacje na temat montażu i podłączania produktu. Dokument musi być przeczytany przed przystąpieniem do montażu Odniesienie do innych dokumentów, wytycznych i norm W odniesieniu do tego dokumentu dostępne są dla produktów tego typu dodatkowe uzupełniające dokumenty, wytyczne, normy i przepisy. Bezpośredni wykonawca - monter ma obowiązek zapewnienia porady dla klienta. Wytyczne i normy muszą być przestrzegane 7..2 Cykl nauki dla całej grupy Poprzez sterownik grupowy może zostać rozpoczęta nauka jazdy dla całej grupy. Zagrożenie przez poruszające sie okiennice Uderzenie lub stłuczenie przez poruszająca się okiennicę. Okiennica porusza sie samodzielnie w trakcie cyklu uruchamiania W trakcie cyklu uruchamiania obszar toru jazdy okiennicy pozostawić wolny. Sterownik grupowy znajduje sie w trybie hibernacji Przycisk P2 przytrzymać dłużej niż 2 sekundy Dioda świetlna Info oraz Grupa 1 świeci się w takcie 1-sekundowym Po 0 sekundach bez aktywności przycisków nastąpi automatyczny powrót do stanu hibernacji Poprzez krótkie wciśnięcie przycisku P1 następuje przełączanie pomiędzy grupami Jak tylko zaświeci się dioda danej grupy, poprzez dłuższe przytrzymanie przycisku P2 (dłużej niż 2 sekundy) wybrać grupę. Dioda wybranej grupy mruga dwa razy szybciej Dioda Info świeci się przez 3 sekundy stale Rozpoczęcie nauki jazdy sterowników szeregowych danej grupy Przebieg cyklu uczenia się poszczególnych sterowników został opisany w rozdziale Błąd! Nie można odnaleźć źródła odwołania. Nauka jazdy dla poszczególnych sterowników jest do samodzielnego skontrolowania. Na sterowniku grupowym nie pojawia się żaden komunikat zwrotny na temat postępu cyklu dla poszczególnych sterowników. Uruchomienie wszystkich lub poszczególnych sterowników szeregowych może zostać wykonane indywidualnie, niezależnie od tej metody. Na koniec dioda Info oraz dioda danej grupy świeci się w trybie 1- sekundowym. Według powyższego opisu wykonać cykle nauki w pozostałych grupach lub opuścić moduł konfiguracji. Poprzez dłuższe przytrzymnie przycisku P1 opuścić moduł konfiguracji. Diody gasną Aktywacja modułu konfiguracji Wybór grupy Opuszczenie modułu konfiguracji 7..3 Tryb błędu Jeśli sterownik grupowy rozpozna jakiś błąd, automatycznie przechodzi w tryb awaryjny. Dzieje sie tak zwłaszcza, jeśli napięcie jest zbyt niskie (mniejsze niż 12V). W tym stanie wejścia sterujące oraz komunikacja ze sterownikami szeregowymi jest dezaktywowana. Tryb awaryjny jest sygnalizowany szybkim miganiem diody Info. Po rozwiązaniu problemu, sterownik grupowy zaczyna funkcjonować w normalnym trybie. 4/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 2/28

5 7 Sterownik grupowy O dokumencie Działanie i funkcje W celu ułatwienia uruchomienia, obsługi i serwisu sterownik grupowy posiada więcej funkcji. 7. Hibernacja i wyświetlacz Z przodu sterownika grupowego w celu zobrazowania stanu znajdują się diody sygnalizacyjne DC ok, Info oraz Grupa 1-. Po włączeniu sterownika grupowego znajduje sie on w stanie hibernacji. Świeci się dioda sygnalizacyjna DC ok.. W tym stanie polecenia sterujące poprzez zaciski zostaną przekazane do właściwych sterowników szeregowych. Dla kontroli przez minimum 1 sekundę świeci się kontrolka od odpowiedniej grupy. Tak długo jak aktywny jest sterownik szeregowy danej grupy, tak długo świeci sie odpowiednia dioda danej grupy. 7. Pozostałe funkcje Oprócz diod sygnalizacyjnych na przedniej stronie sterownika grupowego znajdują się przyciski P1 i P Komendy sterujące Stosowane symbole Uwaga zawiera dodatkowe i ważne informacje dodatkowe Opis rodzaju zagrożenia i jego źródła Oznaczenia tymi symbolami dotyczą ostrzeżeń. Nieprzestrzeganie może spowodować szkody materialne. Instrukcje bezpieczeństwa OSTROŻNIE Opis rodzaju zagrożenia i jego źródła Oznaczenia tymi symbolami dotyczą ostrzeżeń. Zignorowanie może spowodować szkody materialne i osobiste. Następujące poziomy ostrzegawcze wskazują od niskiego do wysokiego poziomu zagrożenia: Aktywacja trybu sterującego Ze sterownika grupowego do sterowników szeregowych mogą być wysyłane sygnały otwórz i zamknij. Sterownik grupowy znajduje sie w trybie hibernacji Przycisk P1 wciskać dłużej niż 2 sekundy Dioda Grupa 1 świeci się w takcie 1-sekundowym Po 0 sekundach bez aktywności przycisków, następuje automatyczny powrót do trybu hibernacji uwaga, kolor żółty ostrzeżenie, kolor pomarańczowy niebezpieczeństwo, kolor czerwony Instrukcje bezpieczeństwa Symbolizuje wykaz bez określonej kolejności wykaz Wybór grupy Wysłanie sygnału sterującego Poprzez krótkie wciśnięcie przycisku P1 następuje przełączanie grup Jak tylko zaświeci się dioda wybranej grupy, poprzez dłuższe wciśnięcie przycisku P1 (dłużej niż 2 sekundy) zatwierdzić wybór grupy. Dioda wybranej grupy zaczyna mrugać dwa razy szybciej Przycisk P1 wcisnąć, aby wybrać polecenie zamknij Przycisk P2 wcisnąć, aby wybrać polecenie otwórz Zatwierdzenie: krótkie zaświecenie sie diody danej grupy Aktywność napędu nie jest wyświetlana w tym stanie 1. Symbolizuje wykaz lub instrukcje postępowania z uwzględnieniem odpowiedniej kolejności symbolizuje etapy działania oznacza odniesienie do innych pozycji opisuje efekt postępowania według instrukcji Instrukcja Opuszczenie trybu sterującego Poprzez dłuższe wciśnięcie przycisku P2 następuje powrót do wyboru grupy Dioda danej grupy ponownie świecie w takcie 1-sekundowym Może zostać wybrana inna grupa, patrz wybór grupy Poprzez dłuższe wciśnięcie przycisku P2 następuje powrót do stanu hibernacji Dioda gaśnie 24/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia /28

6 2 Bezpieczeństwo Sterownik grupowy 7 2 Bezpieczeństwo NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia prądem Zagrożenie życia lub zdrowia oraz mienia, porażenie prądem poprzez Połączenia elektryczne mogą być wykonywane tylko przez specjalistę Przed przystąpieniem do prac wszystkie urządzenia odłączyć od napięci zasilania i odpowiedni zabezpieczyć przed ich ponownym złączeniem Przestrzegać przepisów bezpieczeństwa i zapobiegania wypadkom Etapy uruchomienia Zamontować łączniki do szyn Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Sterownik grupowy działa tylko z użyciem łączników Zamontować i podłączyć sterowniki szeregowe Patrz rozdział 4 Zamontować i podłączyć sterownik grupowy Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Przyporządkować sterowniki szeregowe do odpowiedniej grupy Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Uruchomić sterowniki szeregowe Patrz rozdział.4.4 Sprawdzić funkcje 2.1 Warunki pracy Instrukcje obsługi muszą być przestrzegane przed użyciem produktu Przykład zastosowania Poniższy przykład służy jedynie do zobrazowania zastosowania i nie zwalnia z lektury całej instrukcji. Odłączenie Otoczenie Sterowanie silnika do montażu w puszce podtynkowej montować w suchych pomieszczeniach. 2.2 Zastosowanie Produkt służy jako sterownik silników 24V dostarczanych przez producenta. Jest zasilany z źródła napięcia stałego 24V. Oferuje opcje łączności dla przycisku klienta (0 / otwórz / zamknij). Należy uważać na podawane przez producenta wielkości, czyli maksymalne i minimalne wymiary, maksymalne ciężary i tym podobne. Ponadtoo jakiekolwiek nieprzerwane działanie produktu uważa się za niewłaściwe wykorzystanie. Nie ma gwarancji, że produkt z silnikami innych producentów będzie funkcjonował. 2.3 Postępowanie w razie awarii W przypadku wykrycia błędu (nieprawidłowego funkcjonowania) urządzenie należy wyłączyć i skontaktować się z producentem. Nie używać więcej produktu Odłączyć od napięcia zasilania Skontaktować się z producentem Netz 230V~ L N W przedstawionym przykładzie: wsz 1 2 Sterowniki szeregowe zostają podłączone przez łączniki N1 N2 N3 N4 N N Wejście wsz uruchamia napędy N1, N2, N3, N4 i N Wejście 1 uruchamia napędy N1, N2 i N3 (grupa 1) Wejście 2 uruchamia napędy N4 i N (grupa 2) N jest włączany jedynie przez własne wejście, nigdy przez sterownik grupowy =G1 =G1 =G1 =G2 =G2 4 bez /28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 23/28

7 7 Sterownik grupowy Funkcje Uruchomienie 3 Funkcje Przyporządkowanie sterowników szeregowych do grupy Do konfiguracji grup użyć przełączników DIP 4, i Kody patrz tabela poniżej Grupa 0 sterownik szeregowy nie jest przyporządkowany do żadnej grupy Grupa 7 sterownik szeregowy jest przyporządkowanyy do wszystkich grup Konfiguracja Przełącz nik Sterownik silnika jest wykorzystywany do sterowania 24V silnikiem. Silnik za pośrednictwem paska zębatego służy jako napęd do przesuwnych żaluzji lub przesuwnych drzwi. Akcje sterownika są kontrolowane za pomocą wejść bezpotencjałowych (0 / otwarte / zamknięte). Na frontowym panelu sterownika dostępne są różne opcje ustawień - poprzez potencjometr, -krotny przełącznik DIP oraz przycisk reset. Dla łatwiejszego zobrazowania stanu podczas uruchamiania sterownika, na przedzie znajdują się również dwie diody sygnalizacyjne. Sterownik silnika może pracować w trybach półautomatycznym i martwym : Sterowniki Wygląd i ustawienia Tryby pracy Tabela 7 DIP-przełączniki 4 F F W trybie półautomatycznym napęd po uruchomieniu pracuje dopóki nie żaluzja nie napotka przeszkody lub osiągnie końcową pozycję napęd pracuje nawet jeśli sygnał sterujący nie jest już obecny. W trybie martwym napęd po uruchomieniu pracuje dopóki żaluzja nie napotka przeszkody lub osiągnie końcowa pozycja, ale w przeciwieństwie do trybu półautomatycznego zatrzymuje się natychmiast po zaniku sygnału sterującego. Maksymalną prędkość napędu można ustawić na dwóch poziomach. Przyporządkowanie sterownika grupowego do grup Odpowiedni przełącznik podłączyć do odpowiedniego zacisku wybranej grupy. 24V DC wszystk Po prawidłowym podłączeniu i uruchomieniu sterownik pracuje do momentu przekroczenia przez silnik dozwolonego poboru prądu. Ponieważ osiągany przez silnik moment obrotowy jest zależny od pobieranego prądu, funkcjonalność ta pozwala na rozpoznanie przeszkody lub końca toru jazdy żaluzji (wzrost popieranego prądu ponad dozwoloną wartość) oraz wyłączenie zasilania silnika. Po prawidłowym podłączeniu i uruchomieniu sterownik wykonuje cykl normalnej jazdy. Na krótko przed końcem tego cyklu sterownik redukuje prędkość napędu w celu zmniejszenia obciążeń elementów mechanicznych, a tym samym zwiększenia niezawodności działania napędu jako całości. Wyłączanie zasilania Tryb wolny Sterownik jest zasilany przez zasilacz prądu stałego o napięciu 24V i jest montowany jako oddzielne urządzenie. Zasilacz /28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 7/28

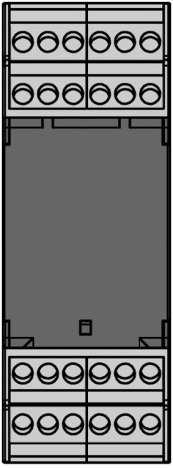

8 4 Przewody elektryczne Sterownik grupowy 7 4 Przewody elektryczne 4.1 Schemat podłączenia Napęd 2 24V DC Sterownik 3 masa otwórz zamknij 2 24 V DC 4.1 Przewody, które należy użyć Przekroje przewodów wg poniższej specyfikacji stanowią minimum. Połączenie Zasilacz Rodzaj przewodu Pomiędzy motorem i sterownikiem Zasilanie silnika (24V =) do 20 m: 2 x 0,0 mm² 20 do 0 m: 2 x 0,7 mm² 0 do 100 m: 2 x 1,0 mm² 2 Napięcie sieciowe V~ Szafa rozdzielcza z szynami DIN Przełącznik/ Panel sterowniczy po stronie 7.2 Podłączenie elektryczne Podłączenie sterownika grupowego Sterownik szeregowy posiada 8 szyn podłączeniowych, każda z trzema zaciskami. Do zacisku 1, 2 i 3 podłączane jest napięcie. Do zacisku 4, i podłączane jest bezpotencjałowe wejście (0 / otwórz / zamknij) dla wszystkich grup. Do grupy zacisków 1 (7, 8 i 9), grupy 2 (10, 11 i 12), grupy 3 (13, 14 i 1), grupy 4 (1, 17 i 18), grupy (19, 20 i 21) oraz grupy (22, 23 i 24) podłączane jest bezpotencjałowe wejście (0 / otwórz / zamknij) odpowiedniej grupy. Zacisk Podłączenie Rysunek Rysunek 1 Masa 2 3 4/7/10/ 13/1/ 19/20 /8/11/ 14/17/ 20/21 /9/12/ 1/18/ 21/22 +24V DC napięcie tez dla łączników +24V DC napięcie nie dla łączników Sygnał masa dla odpowiedniej grupy Sygnał otwórz dla odpowiedniej grupy Sygnał zamknij dla odpowiedniej grupy 0 24V 24V zamk 0 otw Pomiędzy panelem sterowniczym/przełącznikiem a sterownikiem Do 0 m: 3 x 0,2 mm² Tabela podłączenie sterownik grupowy Pomiędzy zasilaczem a sterownikiem Mniej niż 1m: 2 x 1,00 mm² Tabela 1 Rodzaje połączeń 8/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 21/28

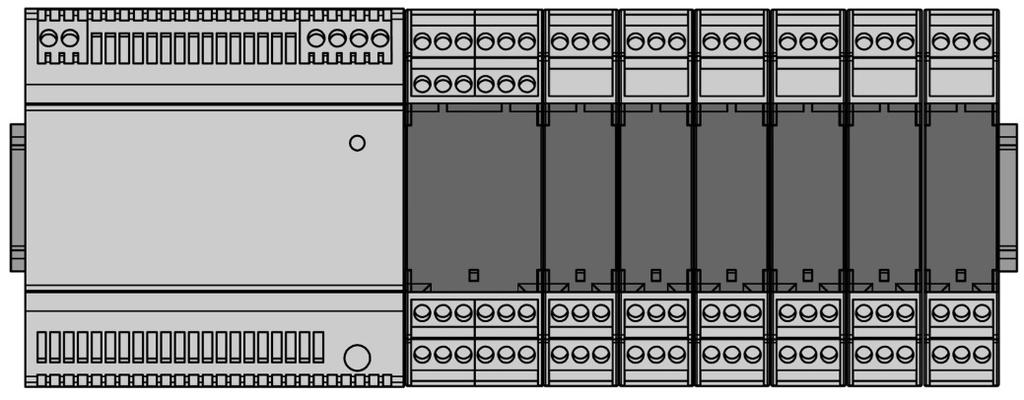

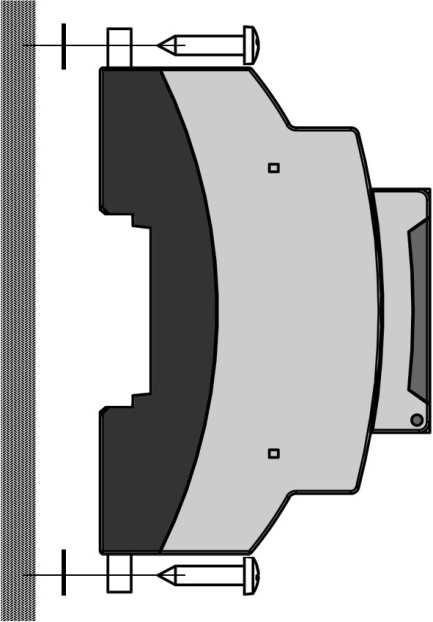

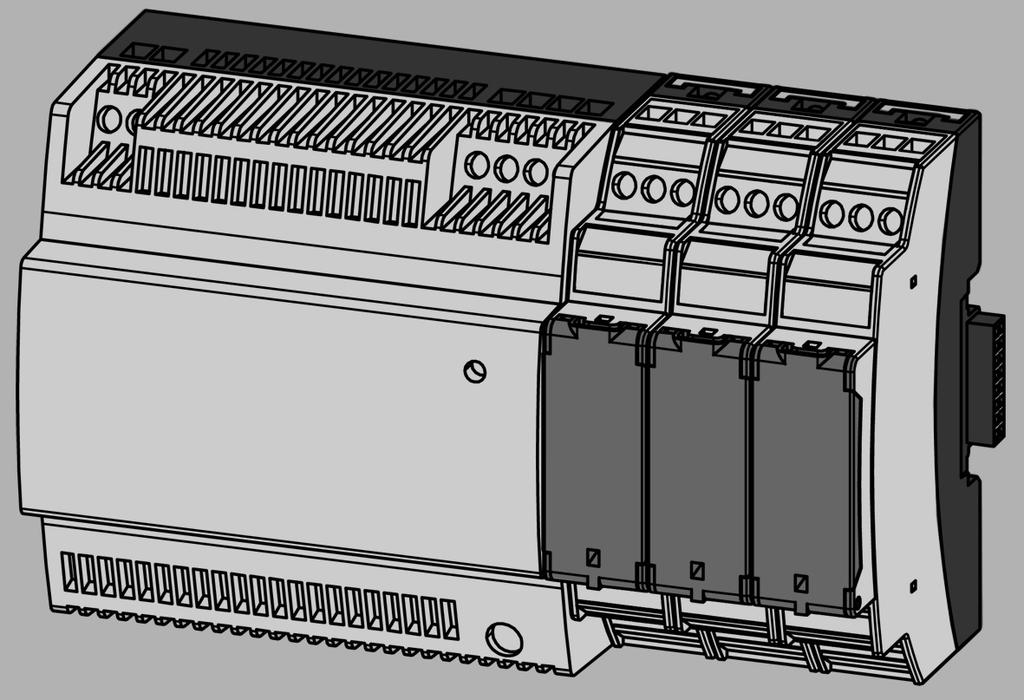

9 7 Sterownik grupowy Montaż i podłączenie 7 Sterownik grupowy Montaż i podłączenie 7.1 Opis funkcji Sterownik grupowy jest urządzeniem dodatkowym, które dzięki łatwemu podłączeniu w prosty sposób umożliwia sterowanie większą grupą sterowników szeregowych. Przy pomocy łączników (patrz rozdział Błąd! Nie można odnaleźć źródła odwołania.) sterownik grupowy może zasilać i sterować wszystkimi sterownikami szeregowymi. Sterownik grupowy umożliwia sterowanie oma grupami sterowników szeregowych lub wszystkimi na raz. Obsługa poszczególnych sterowników szeregowych może odbywać się niezależnie od grupy..1 Montaż na szynie lub płaskiej powierzchni Sterownik szeregowy ma standardowy wymiar jak elementy montowane na szynach o szerokości 3mm - według DIN EN Sterownik szeregowy ma szerokość 18mm co odpowiada jednej jednostce. Montaż szafy rozdzielczej oraz szyn powinien się odbyć na etapie budowy i nie jest opisany w tym dokumencie. Uszkodzenia ze względu na dużą ilość łączników Przy montażu sterowników na szynie należy zamontować je bezpośrednio na szynie. Sterownik posiada w tym celu na dole i górze pomarańczowe zatrzaski. Sterownik należy wkliknąć na szynę. Montaż na szynie Dane techniczne Parametr Napięcie wejściowe Dopuszczalny zakres Uszkodzenia części napędu Maksymalnie 9 sterowników szeregowych połączyć w jedną grupę przy pomocy łączników. W razie potrzeby utworzyć kolejną grupę. Do podłączenia większej ilości niż 9 sterowników do sterownika grupowego należy użyć specjalnego kabla. Wartość 24 V DC (prąd stały) 22,0 2,0 V DC Pomarańczowe zatrzaski dolne i górne wkliknąć na szynę Sterownik jest zamontowany Sterownik powinien być zamontowany na płaskiej powierzchni, w tym przypadku należy wykorzystać pomarańczowe zatrzaski. Pomarańczowe zatrzaski wypchnąć w dół i w górę Pomiędzy ścianę a pomarańczowe zatrzaski włożyć podkładki Średnica zewnętrzna max. 8,mm, grubość max, 1,3mm np. podkładka sprężysta M4 DIN 127 Sterownik przymocować za pomocą dwóch śrub Średnica max. 4 mm, Średnica główki max. 8,mm Sterownik jest zamontowany Montaż na płaskiej powierzchni Ochrona przed odwrotna polaryzacją Szerokość Ilość możliwych grup Nie 3 mm dwie jednostki grup (otwórz / zamknij) 1 całość (otwórz / zamknij) Rysunek 1 montaż na szynie Rysunek 2 montaż na płaskiej powierzchni 20/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 9/28

10 Montaż i podłączenie Uruchomienie.2 Demontaż sterowników z szyny i płaskiej powierzchni.2 Etapy uruchomienia Do demontażu sterowników w obydwu wariantach konieczne jest poluzowanie zatrzasków. OSTRZEŻENIE Demontaż z szyny Demontaż z płaskiej powierzchni Pomarańczowe zatrzaski odciągnąć na zewnątrz. Do pomocy można użyć płaskiego śrubokrętu Sterownik ściągnąć z szyny Sterownik jest zdemontowany Poluzować śruby Zatrzaski wcisnąć do środka. Sterownik jest zdemontowany Niebezpieczeństwo przez poruszającą się okiennicę Guz lub stłuczenie spowodowane przesuwająca się okiennicą. Okiennica porusza sie samodzielnie podczas procesu uruchamiania Podczas procesu uruchamiania zachować ostrożność w strefie pracy okiennicy. Wybór zasilacza Techniczne dane dotyczące napięcia.3 Wybór i montaż zasilacza Do zasilenia sterownika wymagany jest zasilacz zapewniający prąd stały o napięciu 24V. Przy pomocy jednego zasilacza może zostać zasilanych więcej sterowników, a co za tym idzie silników. Wydajność zasilacza oblicza się na podstawie ilości wymaganych silników. Krótkoterminowe szczyty energetyczne mogą być wymagane przez napęd. Zniszczenie elementów przez zły dobór zasilacza Uszkodzenie napędu Montować jedynie zasilacze od producenta. W razie wątpliwości skontaktować się z producentem. Nie należy używać innych niż wymienionych w specyfikacji podłączeń Właściwie dobierać moc zasilaczy Nie podłączać kliku zasilaczy równolegle Poniższa tabela określa techniczne informacje dotyczące wymaganego napięcia oraz mocy. Parametr Napięcie wejściowe Dopuszczalny zakres Ochrona przed odwrotna polaryzacją Wartość 24 V DC (prąd stały) 22,0 2,0 V DC Nie.3 Przygotowanie sterownika Wykonać podłączenie elektryczne Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Konfiguracja Patrz rozdział.1 Sterownik podłączyć i przygotować do pracy Stan sterownika po załączeniu zasilania: Czerwona dioda miga dwukrotnie z przerwą ok. 1, sekundy Przycisk reset przytrzymać przez pond 2 sekundy Czerwona dioda zaczyna migać jednostajnie Sprawdzić kierunek jazdy Przycisk otwórz okiennica otwiera się, lub przycisk zamknij okiennica zamyka się Jeśli kierunek jazdy jest zły: Zmienić kable napędu i ponownie sprawdzić kierunek jazdy Wyjechać okiennicą z pozycji końcowej Przycisk reset raz jeszcze przytrzymać ponad 2 sekundy Czerwona dioda świeci się ciągle, zielona dioda oznacza aktywność napędu Napęd wykonuje klika przejazdów Diody przestają świecić Czerwona dioda zaczyna migać jednostajnie W tym czasie (ok. 30 sekund) mogą być wykonane kolejne dodatkowe kompletne cykle. Te cykle uczenia się muszą być wywołane i są opcjonalne. Po ok. 30 sekundach bez podejmowania działania dioda gaśnie Wykonanie resetu Pobór mocy bez obciążenia Pobór mocy z obciążeniem ca. 1, 2 Watt Odpowiednio do zastosowanego napędu max. praca ciągła: ok. 24 Watt max. moc szczytowa: ok. 30 Watt Testowanie wybranych funkcji Przy błędnym funkcjonowaniu sprawdź podłączenie elektryczne i konfigurację. Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Patrz rozdział.1 W razie potrzeby powtórzyć proces uruchomienia Przy prawidłowym funkcjonowaniu proces uruchomienia jest zakończony Sprawdzanie funkcji Tabela 1 techniczne informacje napięciu zasilającym 10/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 19/28

11 Uruchomienie Montaż i podłączenie.1.2 Przełączniki Przełącz nik Opis W poniższej tabeli przedstawione zostały napędy z ich zapotrzebowaniem na moc. Wszystkie dane są przybliżone i mogą sie różnic w zależności od zastosowania. Napęd Zapotrzebowanie na moc na napęd Zapotrzebowanie na moc dla napędów 1 Tryb Półautomatt Martwy Prometheus XS/80/MT 12 Watt (odpowiada 0, Ampera prąd 24V) 2 Typ napędu Prometheus XS/80/MT Prometheus XS/120/MT Prometheus XS/120/MT 18 Watt (odpowiada 0,7 Ampera prąd 24V) 3 Prędkość 100% 80% Prometheus XS-2/MT 24 Watt (odpowiada 1,0 Ampera prąd 24V) 4 Grupa Patrz rozdział Błąd! Nie można Grupa odnaleźć źródła odwołania. Sterownik grupowy Grupa Tabela DIP-przełącznik 1. Tryb półautomatyczny / martwy Przy aktywnym trybie półautomatycznym napęd pracuje tak długo, dopóki nie napotka przeszkody lub nie osiągnie pozycji krańcowej, również wtedy, kiedy sygnał sterownika już do niego nie dociera. Przy aktywnym trybie martwym napęd pracuje tak długo, dopóki nie napotka przeszkody lub nie osiągnie pozycji krańcowej, zatrzymuje się jednak, kiedy sygnał sterownika zanika. 2. Typ napędu Przełączyć według użytego napędu. 3. Prędkość Ustawienie maksymalnej prędkości 4. do. Grupa Wybór grupy, patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. sterownik grupowy. Tabela 2 Zapotrzebowanie na moc na napęd W poniższej tabeli przedstawione są dostępne zasilacze wraz z ich mocami. Numer artykułu Zasilacz Prometheus XS-2/NT/UP/0, Zasilacz do puszki podtynkowej Prometheus XS-2/NT/HS/1,2 Zasilacz szeregowy SxWxG: 3 x 91 x 0 mm Szer. odp. 3 jednostkom Prometheus XS-2/NT/HS/2, Zasilacz szeregowy SxWxG: 71 x 91 x 0 mm Szer. odp. 4 jednostkom Prometheus XS-2/NT/HS/4,2 Zasilacz szeregowy SxWxG: 90 x 91 x 0 mm Szer. odp.. jednostkom Prometheus XS-2/NT/HS/10 Zasilacz szeregowy SxWxG: 83x12x12mm Prometheus XS-2/NT/HS/20 Zasilacz szeregowy SxWxG: 17x12x123mm Tabela 3 dostępne moce zasilaczy Moc 12 Watt, odpowiada: 1 x Prometheus XS/80/MT 1 x Prometheus XS/120/MT 1 x Prometheus XS-2/MT 30 Watt, odpowiada: 2 x Prometheus XS/80/MT 1 x Prometheus XS/120/MT 1 x Prometheus XS-2/MT 0 Watt, odpowiada: x Prometheus XS/80/MT 3 x Prometheus XS/120/MT 2 x Prometheus XS-2/MT 100 Watt, odpowiada: 8 x Prometheus XS/80/MT x Prometheus XS/120/MT 4 x Prometheus XS-2/MT 240 Watt, odpowiada: 20 x Prometheus XS/80/MT 13 x Prometheus XS/120/MT 10 x Prometheus XS-2/MT 480 Watt, odpowiada: 40 x Prometheus XS/80/MT 2 x Prometheus XS/120/MT 20 x Prometheus XS-2/MT Zasilacz do puszki podtynkowej (artykuł numer 11107) może być zamontowany luźno po puszki podtynkowej. Zasilacze szeregowe, analogicznie jak sterowniki szeregowe są montowne na szynie. Patrz rozdział.1 Montaż na szynie lub płaskiej powierzchni. Dostępne moce zasilaczy Montaż zasilacza 18/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 11/28

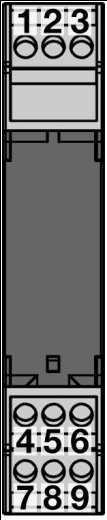

12 Montaż i podłączenie Uruchomienie.4 Podłączenie elektryczne.4.1 Podłączenie sterownika Sterownik szeregowy posiada 3 szyny podłączeniowe, każda z trzema zaciskami. Zacisk 1, 2 i 3 podłączenie napięcia zasilania. Zacisk 4, i (0 / otwórz / zamknij). Zacisk 7 i 9 napęd..1 Konfiguracja Przekręcenie potencjometru Uszkodzenie części Potencjometr ma ogranicznik z prawej i lewej strony. Nie może być on przekręcony. Potencjometr obsługiwać z ograniczoną siłą i przy użyciu odpowiedniego śrubokrętu Zacisk Podłączenie Rysunek Rysunek 1 masa 2 masa 3 +24V DC napięcie 4 masa otwórz zamknij 7 napęd 1 (+) 8 wolny 9 napęd 2 (-) Tabela 4 sterownik szeregowy opis zacisków V zamk 0 otwór N Po każdorazowej zmianie konfiguracji proces uruchamiania nie musi zostać przeprowadzany na nowo. Ustawienia zostaną uwzględnione przy kolejnym uruchomieniu napędu..1.1 Tolerancja wyłączenia W rzadkich przypadkach może się zdarzyć, że w trakcie lub po uruchomieniu, napęd nie zostaje prawidłowo wyłączony lub pracuje tylko przez krótkie odcinki. Dzieje się tak zwłaszcza w przypadku okiennic bardzo lekkich, ciężkich lub o nietypowych wymiarach. Przeciążenie napędu za wysoką tolerancją wyłączenia Uszkodzenie elementów Po każdej zmianie tolerancji wył. i ponownym uruchomieniu proszę sprawdzać czy napęd pracuje prawidłowo Nie ustawiać tolerancji za wysoko Jeśli napęd wyłącza się za szybko Potencjometr przekręcić o 2 pozycje zgodnie z ruchem wskazówek zegara Napęd wyłącza się później Jeśli napęd sie nie wyłącza Potencjometr przekręcić o 2 pozycje przeciwnie do wskazówek zegara Napęd wyłącza sie wcześniej Podniesienie tolerancji Obniżenie tolerancji Wskazówki Po minutach (maksymalny czas pracy) napęd wyłącza sie automatycznie. 12/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 17/28

13 Uruchomienie Montaż i podłączenie Uruchomienie Po zamontowaniu i podłączeniu wszystkich elementów dotyczących sterownika, jest on gotowy do uruchomienia..4.2 Podłączenie większej ilości sterowników do zasilacza W przypadku gdy do jednego zasilacza ma być podłączonych więcej sterowników, to muszą one być podłączone równolegle do zasilacza, zgodnie z rysunkiem poniżej. Poniżej opisano części sterownika, które są istotne do uruchomienia. Kolejne rozdziały wyjaśniają, które funkcje są ustawione i jak postępować przy uruchomieniu. Sieć 230V~ Części służące uruchomieniu są chronione przez otwieralną klapkę. Należy ją otworzyć w celu zaprogramowania i uruchomienia sterownika. L N Diody obrazujące stan sterownika Przycisk reset Przełączniki do konfiguracji Potencjometr Rysunek 3 zasilacz N N N - Do jednego sterownika może zostać podpięty jeden napęd. Jeśli ma zostać zamontowana większa ilość napędów to konieczne jest użycie takiej samej ilości sterowników co napędów. + Wejścia bezpotencjałowe (0 /otwórz / zamknij) kilku sterowników mogą być podłączone równolegle w przypadku gdy te sterowniki maja funkcjonować jako grupa. Uszkodzenie z powodu wyrównania potencjałów Zniszczenie części napędu Przy podłączeniu równoległym większej ilości sterowników zasilanych różnymi zasilaczami może dojść do przepływu prądu wyrównawczego i uszkodzenia urządzeń. Podłączać sterownik do maksymalnie jednego zasilacza. Nie łączyć wejść bezpotencjałowych (0 / otwórz / zamknij) sterowników zasilanych z różnych zasilaczy 1/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 13/28

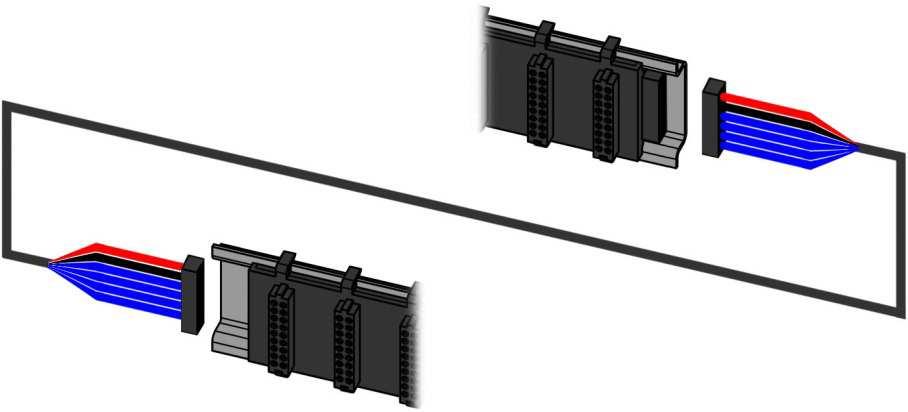

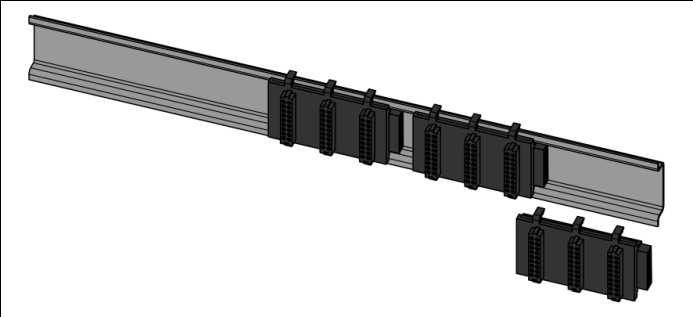

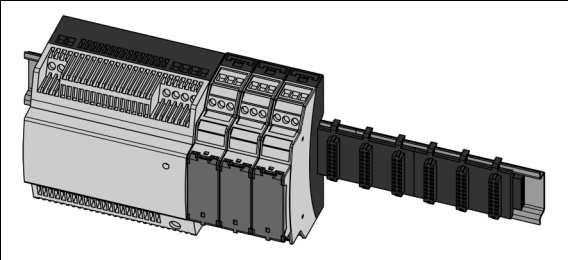

14 Montaż i podłączenie Montaż i podłączenie.4.3 Użycie łączników.4.4 Łączniki zamontowane jeden nad drugim Aby uprościć okablowanie można użyć specjalnych łączników. Można je bardzo łatwo zamontować na szynie, a służą one do przekazywania zasilania oraz sygnałów sterujących w przypadku stosowania sterowników grupowych. Przy wykorzystaniu łączników tylko jeden sterownik musi być podłączony do zasilania, pozostałe są zasilane poprzez łączniki. Przy większej ilości sterowników szeregowych może okazać się konieczne zamontowanie więcej szyn jedna obok drugiej, lub jedna pod drugą. Przy użyciu sterownika grupowego (patrz rozdział 7), i tylko wtedy, konieczne jest użycie specjalnego kabla do połączenia poszczególnych szeregów. Uszkodzenie produktów lub ludzi przez napięcie Montaż łączników na szynie Uszkodzenia przez użycie za dużej ilości łączników Uszkodzenie części napędu Przy pomocy łączników w jedną grupę można połączyć maksymalnie 9 sterowników. W przypadku większej ilości sterowników należy rozpocząć łączenie nowej grupy. Łączniki wsunąć na szynę Łącznik przesunąć w odpowiednie miejsce na szynie Przy większej ilości łączników czynności powtórzyć, a łączniki połączyć ze sobą Łączniki są zamontowane Praca z podłączeniem kabla tylko przy odłączonym napięciu. Odłącz wszystkie sterowniki szeregowe, łączniki i zasilacz od napięcia. Montaż łączników Patrz rozdział Błąd! Nie można odnaleźć źródła odwołania. Kabel podłączyć do ostatniej górnej grupy łączników Czerwone i czarne żyły muszą być u góry, a niebieskie na dole patrz rysunek poniżej Kabel podłączyć do pierwszej niższej grupy łączników Czerwone i czarne żyły muszą być u góry, a niebieskie na dole patrz rysunek poniżej Kabel jest zamontowany Montaż kabla Rysunek 4 montaż łączników na szynie Montaż sterowników i zasilacza Montaż na szynie odbywa się jak zwykle Patrz rozdział Sterowniki tak zamontować aby sztyfty wychodzące od tyłu miały kontakt z łącznikami Rysunek montaż kabla Obie czerwone górne żyły (+24V) przy różnych zasilaczach rozdzielić i usunąć Kabel przekazuje dane komunikacyjne oraz napięcie pomiędzy łącznikami. Jeśli poprzez kabel są połączone łączniki zasilane z różnych zasilaczy, to żyły +24V- muszą zostać oddzielone i usunięte. Rysunek montaż na szynie Obie czerwone górne żyły (+24V) oddzielić i usunąć Zasilanie jest odłączone Odłączenie przewodu od zasilania 14/28 Plan podłączenia 24V Motorsteuerung für Reiheneinbau Plan podłączenia 1/28
