1 DLA PROFESJONALISTÓW KOSIARKI DYSKOWE

2 CHARAKTERYSTYKA LISTWY TNĄCEJ W wyniku naszych doświadczeń i przy współpracy z naszymi klientami z Polski i Europy Zachodniej, wprowadziliśmy do produkcji nowy model listwy tnącej: PerfectCUT Precyzyjne cięcie, wysoka trwałość użytych materiałów, zabezpieczenie przed przeszkodami (ścinany wpust), szybka i łatwa wymiana modułu dzięki zmodernizowanej piaście górnej to główne atuty listew PerfectCUT. Listwa ta będzie montowana we wszystkich kosiarkach SaMASZ z wyjątkiem modelu KDF 390 oraz serii KDL z listwą Comer. Listwy HEAVY DUTY - na wysokie koszenie - przeznaczone na np. łąki zakamienione lub torfowe, dostępne będą na specjalne zamówienie. Nowe listwy PerfectCUT charakteryzują się bardzo dokładną jakością cięcia nawet podczas koszenia niskich traw w 3, 4 i kolejnych pokosach. Przy 1 i 2 pokosie z przewagą traw wysokich zaleca się kosić na wysokości pomiędzy 53 mm a 8 mm. W zależności od kąta pochylenia listwy tnącej uzyskujemy następujące wysokości cięcia: 2 LATA gwarancji 0-8 mm 3-53 mm 5-44 mm 5 44 Szybka wymiana noży tnących za pomocą specjalnego klucza w wyposażeniu standardowym to jedna z atutów listew PerfectCUT. Listwa tnąca zabezpieczona jest przed zniszczeniem poprzez wpust, który w przypadku bardzo silnego uderzenia dysku w np. kamień - jest ścinany. Wtedy wystarczy tylko wymienić moduł na nowy bez konieczności kosztownego remontu listwy tnącej. Wymiana modułu jest bardzo szyba i można ją wykonać w warunkach polowych. Warto pamiętać, aby podczas pracy na łące mieć pod ręką zapasowy moduł. Dzięki temu oszczędzamy czas, tak ważny podczas procesu zbioru zielonki. Szybką wymianę modułu dysku umożliwia zmodernizowana piasta górna. Specjalne wybrania pod śruby ułatwiają demontaż modułu bez konieczności odkręcania piasty górnej. W listwie HEAVY DUTY aby wymienić moduł należało użyć specjalnego ściągacza do piast. 2

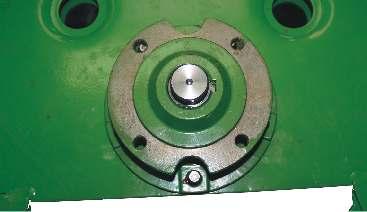

3 Perfect Podstawowe zalety listew PerfectCUT: 1 Zmodernizowana listwa tnąca. Perfekcyjne cięcie oraz płynna regulacja wysokości koszenia od 4 do cm. 2 Łożyska w kołach zębatych typu 30 2RS o zwiększonej o 0% nośności. Takie same łożyska w module łożyskowym dysku. 3. Hartowane dyski i płozy ślizgowe wykonane ze stali borowej. 4. Łatwo wymienne przykręcane trzpienie nożyków. 5. Piasty dolna i górna dysku z wysokowytrzymałego staliwa. Szybka i łatwa wymiana modułu dzięki zmodernizowanej piaście górnej.. Zmodernizowane płozy ślizgowe zabezpieczają całą powierzchnię listwy tnącej od spodu. Łatwa wymiana płóz ślizgowych po odkręceniu 2 śrub.. Zabezpieczenie podczas napotkania przeszkody (ścinany wpust). 8. Mocniejsze koła zębate o grubości 25 mm. 9. Noże hartowane na wskroś ze stali borowej (szybka wymiana noży). Perfect - idealny pokos w każdych warunkach 3

4 KOSIARKI DYSKOWE TYLNE z bocznym zawieszeniem KDT 180 KDT 220 KDT 20 KDT 300 KDT 340 KDT 20 S / W S - Spulchniacz pokosu W - Walce pokosu 2 LATA gwarancji Zalety spulchniaczy i walców pokosu - str. 12. Seria kosiarek dyskowych KDT zalicza się do najchętniej kupowanych maszyn SaMASZU. Od momentu wprowadzenia na rynek kosiarkami serii KDT pracuje już kilka tysięcy użytkowników w Polsce i na całym świecie. Przy projektowaniu tych maszyn uwzględniono najnowsze światowe tendencje rozwojowe. Nie ustępują one w niczym nowoczesnym kosiarkom czołowych producentów zagranicznych, są natomiast dużo tańsze w zakupie i eksploatacji. Od 2011 roku kosiarki serii KDT wyposażone są w nową listwę tnącą PerfectCUT (zalety patrz strona 2). Komfortowe unoszenie jedną dzwignią na nawrotach.takie rozwiązanie ułatwia koszenie i zwiększa wydajność pracy. TUZ ciągnika nie zmienia swojej pozycji. Większe sprężyny odciążające, umożliwiają zmniejszenie nacisku na grunt poniżej 100 kg, co zmniejsza opory koszenia. Lżejsze i mocniejsze zawieszenie kosiarek dyskowych tylnych wraz ze zmodernizowanym bezpiecznikiem z hartowanymi wkładkami. KOSIARKI DYSKOWE LEKKIE KDL 200 KDL 240 KDL 280 Seria kosiarek dyskowych tylnych KDL została zaprojekto-wana z myślą o gospodarstwach małych i średnich, które dysponują ciągnikami o małej mocy. Główną ich zaletą jest niższa waga ułatwiająca transport mniejszymi ciągnikami. Kosiarki te oparte są na listwach tnących włoskiej firmy Comer. Nowa przekładnia kątowa,mocniejsza o 0% i trwalsza o 200%. Wymienne powiększone tuleje czopów i tuleje nośne. Łatwa wymiana. 4 Typ kosiarki Szerokość koszenia Szerokość pokosu Liczba dysków Liczba noży Obroty WOM ciągnika Moc ciągnika Wydajność robocza ok. Wał przekaźnika mocy Masa KDT 180 1,80 m 0,80-1,30 m 4 8 (4x2) 30 KM ~ 1,3 ha/h 400 Nm 530 kg KDT 220 2,20 m 1,20-1,0 m 5 10 (5x2) 40 KM ~ 2,3 ha/h 400 Nm 40 kg KOSIARKI DYSKOWE TYLNE KDT 20 2,0 m 1,50-2,00 m 12 (x2) 0 KM ~ 2,8 ha/h 90 kg KDT 20 S 2,0 m 1,20-1,50 m 12 (x2) 540 obr./min 90 KM ~ 2,8 ha/h 880 kg KDT 20 W 2,0 m 1,20-1,50 m 12 (x2) 90 KM ~ 2,8 ha/h 1000 kg KDT 300 1,50-2,00 m 14 (x2) 90 KM ~ 3,5 ha/h 400 Nm 20 kg KDT 340 3,40 m 1,50-2,00 m 8 1 (8x2) 100 KM ~ 4,0 ha/h 400 Nm 0 kg KDL 200 2,00 m ok.1,40 m 5 10 (5x2) od 30 KM ~ 2 ha/h 390 kg KDL 240 2,40 m ok.1,80 m 12 (x2) 540 obr./min od 45 KM ~ 2,5 ha/h 420 kg KDL 280 2,80 m ok.2,20 m 14 (x2) od 0 KM ~ 3,0 ha/h 450 kg

5

6 KOSIARKI DYSKOWE CZOŁOWE KDF 20 KDF 300 KDF 340 KDF 300 S / W KDF 390 do FORTSCHRITT Zalety spulchniaczy i walców pokosu - str LATA gwarancji Kosiarki dyskowe czołowe KDF na przedni TUZ ciągnika są doskonała alternatywą dla kosiarek tylnych w przypadku gdy moc ciągnika nie pozwala na pracę z dwiema kosiarkami. Zalety: - nowe mocniejsze zawieszenie o skoku roboczym do 400 mm z blokadą transportową, - na życzenie 2 siłowniki hydrauliczne w zawieszeniu do podnoszenia maszyny przy nawrotach, - sprężyny odciążające umożliwiają płynną regulację nacisku na grunt, - wszystkie kosiarki czołowe sprzedajemy wyłącznie z wałem przekaźnika mocy posiadającym sprzęgło cierne i jednokierunkowe. Konstrukcja przekładni centralnej umożliwia dopasowanie kierunku obrotów do rzeczywistego kierunku obrotów czołowego WOM ciągnika, - dobra widoczność podczas pracy i transportu, - możliwość pracy na nierównych terenach, - trójkąt zaczepowy w wyposażeniu standardowym. MODERNIZACJA SAMOPOKOSÓWEK FORTSCHRITT - KDF 390 Modernizacja kosiarek Fortschritt polega na zastąpieniu starej listwy tnącej, zespołem kosiarki 9-cio dyskowej czołowej o szerokości koszenia 3,90 m. new kosiarki dyskowe Generation Ze względu na niską masę i małą moc nośnika Fortschritt serii E300 /1,2,3, jest najbardziej opłacalna propozycja dla dużych gospodarstw - spalanie w granicach 5 l paliwa na godzinę. Typ kosiarki Szerokość koszenia Szerokość pokosu ok. Liczba dysków Liczba noży Obroty WOM Moc ciągnika Wydajność robocza Wał przekaźnika mocy Masa KOSIARKI DYSKOWE CZOŁOWE KDF 20 2,0 m 1,20-1,50 m 12 (x2) od 0 KM 2,8 ha/h 10 kg KDF m 1,40-1,90 m 14 (x2) od 80 KM 3,5 ha/h 0 kg * H - Wyposażenie w siłowniki hydrauliczne zamiast łańcuchów - S / W - Spulchniacz / walce pokosu KDF 300 S 1,20-1,90 m 14 (x2) od 100 KM 3,5 ha/h 2x 1090 kg KDF 300 W 1,20-1,90 m 14 (x2) od 100 KM 3,5 ha/h 2x 1140 kg KDF 340 3,40 m 1,80-2,30 m 8 1 (8x2) od 90 KM 4,0 ha/h 800 kg KDF 390 3,90 m 1,80-2,30 m 9 18 (9x2) od 100 KM 4,5 ha/h 820 kg

7 KOSIARKI DYSKOWE CIĄGNIONE 2 LATA gwarancji Kosiarka dyskowa ciągniona wyposażona jest seryjnie w spulchniacz lub walce pokosu. Długi dyszel kosiarek umożliwia pracę zarówno z prawej jak i z lewej strony ciągnika, pozwala to zaoszczędzić czas podczas nawrotów. Kosiarki serii KDC mogą byc dodatkowo wyposażone w transporter pokosu (przenośnik tasmowy). Transporter umożliwia ułożenie pokosu w kolejnym przejeździe na pokos wykonany wcześniej lub obok. W ten sposób oszczędza się czas i paliwo na przetrząsaniu i zgrabianiu. Kosiarka wyposażona w transporter zastępuje te dwie maszyny, umożliwiając bezpośredni zbiór prasą lub przyczepą samozbierającą. Istnieje możliwość koszenia zarówno z transporterem, jak i bez. Typ kosiarki Szerokość koszenia Szerokość pokosu Liczba dysków Liczba noży Obroty WOM Moc ciągnika Wydajność robocza Wał przekaźnika mocy Masa KOSIARKI DYSKOWE CIĄGNIONE KDC 300 S 1,20-2,00 m 14 (x2) 540/ od 90 KM ok. 3,3 ha/h 1800 kg Mocny wał szerokokątny 95 Nm przegubowo- teleskopowy przy smarowaniu co 50 godzin pracy, posiada trwałość do 1000 roboczogodzin! KDC 300 W 1,20-2,00 m 14 (x2) 540/ od 90 KM ok. 3,3 ha/h 1890 kg KDC 340 S 3,40 m 1,20-2,00 m 8 1 (8x2) 540/ od 110 KM ok. 4,0 ha/h 30 Nm 1850 kg - S / W - Spulchniacz / walce pokosu (zalety spulchniaczy i walców pokosu - patrz strona 12.) KDC 340 W 3,40 m 1,20-2,00 m 8 1 (8x2) 540/ od 110 KM ok. 4,0 ha/h 30 Nm 1940 kg KDF 300 S 1,40-1,90 m 14 (x2) od 100 KM 3,5 ha/h 1095 kg

8 KOMBINACJE TRZECH KOSIAREK 2 LATA gwarancji Mega MegaCUT to zestaw dla wymagających farmerów, którzy cenią swój czas i pieniądze. Wydajność od 10 ha/h i niskie zapotrzebowanie mocy sprawiają że zestawy te sprawdzają się nawet w średniej wielkości gospodarstwach dysponującym ciągnikiem o mocy ok. 150 KM. Kombinacja kosiarek MegaCUT składa się z kosiarki dwustronnej KDD 80 lub 940 oraz kosiarki czołowej KDF 300 zamontowanej na czołowym TUZ ciągnika. Jest to doskonała alternatywa dla drogich kosiarek samojezdnych. Zestaw kosiarek MegaCUT jest idealnym rozwiązaniem dla gospodarstw wielkoobszarowych. Ich wysoka wydajność do 11ha/h oraz szerokość robocza sprawiają, że koszenie nawet wielkich areałów zielonek nie pochłania cennych godzin. 8 Jednoczesne unoszenie kosiarek KDD na uwrociu lub do pozycji transportowej, dzięki zastosowaniu dzielnika strumienia, wymaga tylko jednego wyjścia hydraulicznego w ciągniku.

9 KOMBINACJE TRZECH KOSIAREK Mega W kosiarkach KDD zastosowano nowoczesny bezpiecznik hydrauliczny, który chroni zespoły kosiarkowe przed uszkodzeniem. Podczas napotkania przeszkody zespół tnący odchyla się do tylu o kąt 30, jednocześnie unosząc się o około 0 cm. Po ominięciu przeszkody zespół tnący samoczynnie wraca do pozycji roboczej. Praktyka pokazała że spalanie dużego ciągnika podczas pracy z dwiema i trzema kosiarkami jest na podobnym poziomie, a wydajność zestawu trzech kosiarek jest o 50% większa od zestawu dwukosiarkowego. Kosiarki w zestawach MegaCUT i GigaCUT są zawieszone centralnie co powoduje doskonałe kopiowanie terenu i równomierne rozłożenie ciężaru na podłoże. Kosiarki dwustronne mogą być wyposażone w czujnik zbliżeniowy dzięki któremu blokowana jest wysokość unoszenia ramion - przydatna szczególnie na uwrociach. Operator nie musi kontrolować wysokości unoszenia się kosiarek i nie ma zagrożenia połamania wałka przegubowoteleskopowego. W przypadku użycia ciągnika z rewersem kosiarka czołowa może być zawieszona na wspólnej ramie kosiarki dwustronnej (KDD-R). Takie rozwiązanie znacznie poprawia komfort oraz jakość pracy zestawu. Zalety kosiarek KDD: n n n Duża szerokość robocza Wysoka wydajność 2 lata gwarancji Optymalne rozłożenie ciężaru nmożliwość pracy tylko jedną kosiarką tylną po odłączeniu drugiej kosiarki tylnej nmożliwość wykorzystania już posiadanej kosiarki czołowej 3,00m nustawianie kosiarki do pozycji transportowej, roboczej oraz przejazdu nad pokosami za pomocą dwóch siłowników hydraulicznych kosiarki. Typ kosiarki Szerokość koszenia Szerokość pokosu Liczba dysków Liczba noży Obroty WOM Moc ciągnika Wydajność robocza Wał przekaźnika mocy Minimalna wysokość transportowa Szerokość transportowa Masa KOMBINACJA TRZECH KOSIAREK MegaCUT KDD 80 8,0 m 2 x 1,40-1,90 m 2 x 14 (X2) od 150 KM ok. 10 ha/h 1100 Nm 4,10 m 10 kg KDD 940 9,40 m 2 x 1,40-2,30 m 2 x 8 1(8x2) od 10 KM ok. 11 ha/h 1100 Nm 4,50 m 180 kg KDF 300 1,40-1,90 m 14 od 80 KM ok. 3,5 ha/h kg 9

10 KOMBINACJE TRZECH KOSIAREK Ekonomia i perfekcja koszenia w połączeniu z wysoką wydajnością to najlepsze określenie zestawów GigaCUT. Zostały one zaprojektowane do pracy w najbardziej wymagających warunkach w dużych farmach. Wydajność robocza na poziomie 11 ha/h i układanie 3 pokosów w jeden umożliwiają najszybszy na rynku zbiór zielonki nawet z największych areałów. Kombinacja kosiarek GigaCUT składa się z kosiarki dyskowej dwustronnej KDD 80 S/W lub 940 S/W oraz kosiarki dyskowej czołowej KDF 300 S/W zamontowanej na czołowym TUZ ciągnika. Kombinacja trzech kosiarek GigaCUT jest wyposażona alternatywnie, w spulchniacze lub walce pokosu. Dodatkowo można zamontować transportery pokosu (przenośniki taśmowe). Dzięki nim przyczepa samozbierająca lub sieczkarnia polowa potrzebuje 3-krotnie mniej przejazdów, aby zebrać skoszoną zielonkę. W zestawie kosiarek GigaCUT istnieje możliwość koszenia zarówno z transporterami jak i bez nich. 10

11 Giga Transportery w zestawach GigaCUT są napędzane własnym układem hydraulicznym i składają się z pompy hydraulicznej, chłodnicy oleju i dwóch silników hydraulicznych. Włączanie i wyłączanie pracy transporterów (niezależne) jest realizowane przy pomocy konsoli elektrycznej wyprowadzonej do kabiny operatora ciągnika. Napęd z przekładni centralnej do przekładni listwy tnącej jest przekazywany przez wały ze sprzęgłami ciernymi, które chronią listwę tnącą przed zniszczeniem. Dzięki zastosowaniu transporterów pokos w kombinacjach GigaCUT może być ułożony na dwa sposoby. Zebrane pokosy układają się w jeden lub trzy wałki. 11

12 *Firma zastrzega sobie prawo do zmian konstrukcyjnych i ulepszeń. Perfect KOMBINACJE TRZECH KOSIAREK Giga W zestawie GigaCUT, spulchniacze pokosu lub walce gumowe (kondycjonery walcowo - spiralne) są współwymienne ze sobą. Zalety spulchniaczy (kondycjonerów bijakowych): 1. Nowe bijaki w kształcie litery V wykonane ze stali trudnościeralnych, zamocowane obrotowo. 2. Zwiększona przestrzeń między bijakami a osłoną dla podwyższenia przepustowości przy skrajnie wysokim plonie. 3. Napęd wałów spulchniacza przy pomocy przekładni łańcuchowej (łańcuch dwurzędowy). 4. Możliwość pracy bez spulchniacza/walców - łatwy demontaż umożliwia szybką zamianę spulchniacza na walce i odwrotnie. Typ kosiarki Szerokość koszenia Szerokość pokosu ok. Liczba dysków Liczba noży Obroty WOM Moc ciągnika Wydajność robocza ** Wał przekaźnika mocy Min. wys. transportowa Masa bez transportera KDD 80 S/T 8,0 m 2 x 1,4-1,9 m 2 x 28 od 200 KM ok. 10 ha/h 1100 Nm 4,10 m 2380 kg Zalety walców pokosu: 1. Napęd za pomocą wałów WPT z pełną osłoną. 2. Nowe lekkie przekładnie do napędu: - walca górnego - mocny pasek zębaty, - walca dolnego - łańcuch podwójny. 3. Szerokie walce na listwie tnącej zwiększają skuteczność łamania łodyg roślin motylkowych. 4. Pochylenie osi górnego walca do przodu o duży kąt do listwy tnącej polepsza przechwyt zielonki. 5. Oba wałki walców są napędzane. Wałek górny jest zawieszony na dwóch wahaczach z dociskiem sprężynowym (regulowanym), co umożliwia koszenie nawet największych łanów zielonek. KOMBINACJA TRZECH KOSIAREK GigaCUT KDD 940 S/T 9,40 m 2 x 1,4-1,9 m 2 x 8 32 od 220 KM ok. 11 ha/h 1100 Nm 4,5 m 2515 kg KDD 80 W/T 8,0 m 2 x 1,4-1,9 m 2 x 28 od 200 KM ok. 10 ha/h 1100 Nm 4,10 m 220 kg KDD 940 W/T 9,40 m 2 x 1,4-1,9 m 2 x 8 32 od 220 KM ok. 11 ha/h 1100 Nm 4,50 m 280 kg KDF 300 S/W 1,4-1,9 m 14 (x2) od 100 KM ok. 3,5 ha/h kg * T - Możliwość wyposażenia w transporter pokosu (szerokość taśmy 0, m - masa z hydr. 30 kg lub 1,0 m - masa z hydr. 430 kg. ** Podane zapotrzebowanie mocy dla zestawu z kosiarką czołową KDF 300 S/W. *** Powyższe wagi dla zestawu bez transporterów pokosu. 12 SaMASZ Sp. z o.o. ul. Trawiasta Białystok tel fax samasz@samasz.pl Twój diler: Wydanie 1/2011
