Wzmacniacz 70MHz na RD16HHF1
|
|
- Szymon Szulc
- 5 lat temu
- Przeglądów:
Transkrypt
1 Wzmacniacz 70MHz na RD16HHF1 opracowanie ver r. opr. Piotrek SP2DMB Najlepszym rozwiązaniem według mnie, jest budowa wzmacniacza w oparciu o tranzystory Mitsubishi typu FET. Wykonany przeze mnie wzmacniacz kilka lat temu oddawał moc 5W w zakresie 1,8-144MHz!!! Polecam opis niemieckiego krótkofalowca DL2EWN - dostępny w internecie. Na razie próby wykonane były na RD16HHF1. Bez problemu, przy wysterowaniu z transwertera TH70 i TS70 (ok. 150mW) otrzymałem 5W outputu. Schematów jest mnóstwo, ale trzeba było zaadoptować do naszych celów. Zrezygnowałem z transformatora w drenie oraz by ułatwić i przy okazji wyfiltrować sygnał 70MHz. Układ jest prosty i nie różni się od typowych konstrukcji, dlatego nie będę go szerzej omawiał. Korzystałem z danych zamieszczonych w katalogu RD16HHF1.
2 Zmiany w tej wersji dotyczą przede wszystkim ilości zwoi cewek oraz czym są nawijane. Dążyłem do uproszczenia. Dlatego wszystkie cewki są nawijane drutem miedzianym w emalii o średnicy 1mm na średnicy 6,5mm. Układ wzmacniacza w bardzo prosty sposób można zaadoptować do pasm KF. W tym celu należy zrezygnować z C17, C22 i L8. Elementy te zastąpi kondensator 100nF w miejsce L8. Będzie to wejście do PA. Ponadto nie należy montować: L9, C18, C19, L4, C13, L5, C14, L6. Cewkę L7 należy zastąpić transformatorem szerokopasmowym 1:4 na dwóch rdzeniach BN Pozostałe elementy bez zmian. Prąd spoczynkowy dobieramy na poziomie ok mA, co odpowiada napięciu ok. 4,2-4,3V (czasem jest mniej). Dokładniejszy dobór można dokonać podczas prób na SSB. Kondensator C3 oraz dioda D3 są opcjonalne. Można eksperymentować z tranzystorami bipolarnymi typu 2SC1969 itp. (uwaga na wyprowadzenia!). Dioda D3 musi być w kontakcie termicznym z obudową tranzystora w celu uzyskania lepszej liniowości wraz ze zmianami temperatury tranzystora. Płytka jest jednostronna i przykręcona do radiatora. Pod śrubkę mocującą tranzystor mocy należy podłożyć oczko i przylutować je do masy. A sam tranzystor posmarować pastą przewodzącą ciepło. Do łatwiejszego lutowania połączeń, wykorzystano goldpiny, powszechnie stosowane na płytach głównych komputerów. Poniższy opis ułatwi montaż i uruchomienie. Zdjęcia są wykonane w oparciu o samodzielnie wykonaną płytkę prototypową. Pierwszą rzeczą jaką musimy zrobić, to wycięcie otworu pod tranzystor mocy. Następnie trasujemy i wykonujemy gwintowane otwory M3 w celu zamocowania płytki do radiatora oraz samego tranzystora.

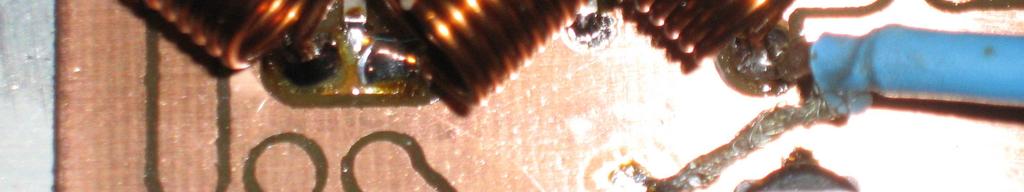

3 Do tak przygotowanej płytki lutujemy kondensatory, rezystory,diodę, dwa małe dławiki i PR-ek. Następnie nawijamy cewki i dławiki powietrzne z drutu miedzianego CuEm 1mm, na średnicy 6,5mm. Montujemy LPF 70MHz. I jeśli mamy przyrządy, dokonujemy pomiaru filtra.
4 NWT500 podczas pomiaru: A to wyniki: Kilkukrotne wykonanie tego filtra, potwierdziło powtarzalność wykonania. Montujemy cewki i dławiki i pozostałe elementy. Na koniec mocujemy tranzystor mocy. Należy posmarować go od spodu pastą przewodzącą ciepło.

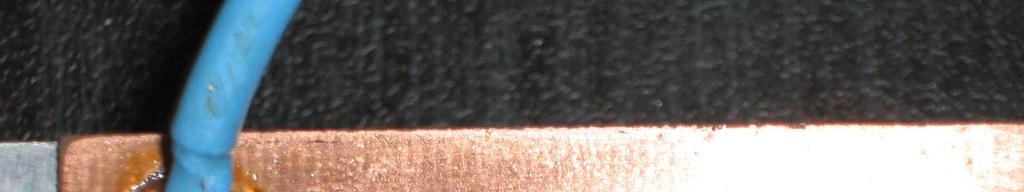

5 Dodatkowo lutujemy do masy oczko, pod wkręt mocujący tranzystor. Całość po montażu wygląda tak:
6 Po montażu ustawiamy PR-ek 5k (4,7K) na 0V, czyli suwak na masie. Podłączamy sztuczne obciążenie do wyjścia. Łączymy PA z transwerterem TH70 lub TS70 i naszym TRX-em.
7 Pamiętaj o zmniejszeniu mocy w transceiwerze do 5W!!! Podłączamy napięcie 13,8V do PA poprzez miernik prądu. Naciskamy PTT. Ustawiamy PR-kiem prąd rzędu 170mA na początek. Jeśli mamy korespondenta, możemy sprawdzić jakość modulacji SSB. Prąd spoczynkowy nie powinien przekroczyć 200mA a napięcie na bramce 4,2V. PA wraz z transwerterem TS70 oddaje moc 10W out. Można eksperymentować w wersji TH70, zamieniając BFR96s na tranzystor BFG591 lub BFG35, BFG235. Pamiętać należy o dodatkowym rezystorze 10om (lub mniejszym) w emiterze (BFG591 ma dwa emitery). Należy stosować pastę pod tranzystor. I jeszcze jedna ważna uwaga. Pod trymerami C17 i C18 znajdują się kondensatory stałe SMD C22 18pF i C23 10pF. Poniżej schemat montażowy wzmacniacza: Dokonałem pomiarów zestawu: TS70 + PA70 + FT857D. Miernikiem był analizator Schlumberger SI 4031 STABILOCK. Analizator pokazał moc 10 wat outputu i dobre tłumienie harmonicznych nadajnika.
8 Życzę powodzenia w montażu i uruchomieniu się na nowym paśmie 70MHz!!! Na YouTubie znajduje się film pokazujący pomiary w/w zestawu: Jeśli Masz pytania pisz! sp2dmb@gmail.com 73 Piotrek SP2DMB
9 Spis elementów PA70 C18 = 1 x 20p tr. red C21 = 1 x 47p C1,C2,C4,C5, C6,C7,C9,C11, C15,C20, C25, C26 = 12 x 100n C10,C19 = 2 x 100µ C13,C14 = 2 x 56p C16,C17 = 2 x 65p tr. braun C8,C12 = 2 x 10n C22 = 1 x 18p C23 = 1 x 10p C24 = 1 x 2,2p D1 = 1 x 5,1V black foil D2, D4, D5 = 3 x 1N4148 L1 L2 L3 L4,L5,L6,L7,L8, L9 Q1 = 1 x 15uH (150J) = 1 x 0,47uH = 1 x VK200 = 6 x see circuit diagram = 1 x RD16HHF1 R1 = 1 x 1 R2 = 1 x 8,2k R3 PR, P1 = 2 x 5k (4,7k) R4 = 1 x 820 R5 = 1 x 270 R6 = 1 x 1k OMRON G5V-2 = 1 x Goldpin = 8 x
