1 Ładowacze czołowe serii H

2 2 Ładowacz czołowy serii H Wprowadzenie Stworzone dla siebie Nasze nowe ładowacze czołowe są doskonale dopasowane do Twojego ciągnika John Deere nawet jeśli jest to starszy model. Pasują idealnie. Są łatwe w montażu i konserwacji. Zapewniają znakomitą widoczność i wydajność na długie lata, przy minimalnych wymogach konserwacyjnych. Dzięki zaawansowanym rozwiązaniom automatyzacji, takim jak układ poziomowania elektronicznego (ELC) i układ powrotu do zadanego położenia (RTP), nawet mniej doświadczeni operatorzy mogą teraz wydajnie wykonywać powtarzalne zadania. Większa siła i wytrzymałość Doskonała stabilność ciągnika Bezkonkurencyjna widoczność Idealnie zintegrowany joystick w kabinie Wysokowydajny układ hydrauliczny Świetne osiągi i krótkie cykle pracy Wygodny dostęp do punktów serwisowych ciągnika

3 Ładowacze czołowe serii H 3 Tabele kompatybilności ładowaczy Ciągnik H240 H260 H310 Poziomowanie NSL MSL NSL MSL NSL MSL HSL 5E 3-cyl. 5G 5M OOS* 5M 5R 6D Ciągnik H310 H340 H360 H380 H480 Poziomowanie NSL MSL HSL NSL MSL HSL NSL MSL HSL MSL MSL mała rama: KM 6MC 6 RC 6M 6R średnia rama: KM 6M 6R duża rama: KM 6M 6R Więcej informacji o naszych rozwiązaniach dotyczących poziomowania można znaleźć na stronach 8 9. NSL: Bez samopoziomowania ręczna regulacja kąta narzędzia podczas podnoszenia MSL: Samopoziomowanie mechaniczne regulacja kąta narzędzia za pomocą mechanicznego podnośnika HSL: Samopoziomowanie hydrauliczne regulacja kąta narzędzia za pomocą pomocniczych siłowników hydraulicznych. Spis treści Wprowadzenie Nowa konstrukcja i elementy wyposażenia Widoczność i wytrzymałość Opcje poziomowania: NSL, MSL i HSL Funkcja Memo Nowe technologie RTP i ELC Joysticki i opcje sterowania ładowaczem Łatwy montaż i serwis Narzędzia Specyfikacje ASABE i kompatybilność R 8R *OOS: Otwarte stanowisko operatora

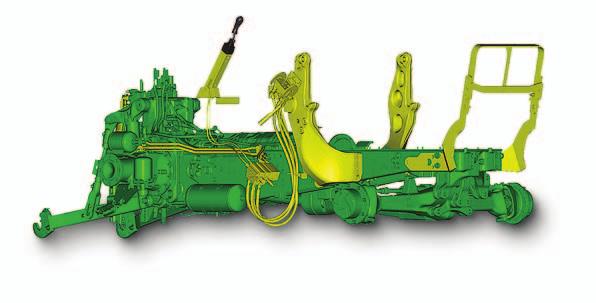

4 4 Ładowacz czołowy serii H Nowa konstrukcja i elementy wyposażenia Nowa konstrukcja Nowe modele ładowaczy oferują widoczność, zwrotność i wytrzymałość lepszą niż kiedykolwiek wcześniej. Niezależnie od modelu używanego ładowacza John Deere ramy montażowe z żeliwa sferoidalnego pasują idealnie i pozwalają uzyskać większą elastyczność, większy prześwit nad błotnikami, pełną zwrotność i łatwy dostęp do silnika. Dzięki temu zwiększa się również trwałość. Perfekcyjna integracja Chcesz więcej? Poproś nas o fabryczne zamontowanie wszystkich podzespołów ładowacza podczas montażu Twojego nowego ciągnika. Joystick i podzespoły hydrauliczne zostaną wówczas od razu wbudowane, a rama montażowa będzie pomalowana razem z ramą Twojego ciągnika. Nowa osłona maski dla ciągników 6M i 6R jest blisko połączona z maską ciągnika. Składana górna część ułatwia dostęp do ciągnika podczas serwisu. 1. Joystick 2. Multizłącze 3. Ramy montażowe 4. Osłona maski 5. Przewody hydrauliczne 6. Środkowy zawór

5 Ładowacze czołowe serii H 5 Większa wszechstronność ładowacza: Opcje Nowe ładowacze są wyposażone w liczne funkcje zwiększające wydajność i osiągi. Mocowanie Euro Wszystkie ładowacze John Deere są wyposażone w mocowanie Euro. Układ automatycznego blokowania umożliwia automatyczne zablokowanie dowolnego narzędzia Euro John Deere: aby odblokować, wystarczy pociągnąć uchwyt w dół. W przypadku wymogu kompatybilności ze wszystkimi markami narzędzi można zastosować mocowania COMBI EURO/MX lub COMBI EURO/SMS. Położenie belki poprzecznej Niskie położenie belki poprzecznej zapewnia doskonałą widoczność narzędzia podczas pracy. Zintegrowane przewody i podzespoły Wszystkie przewody i podzespoły hydrauliczne są teraz zamontowane wewnątrz wysięgnika. Takie rozwiązanie zapewnia łatwiejszy dostęp podczas serwisowania, pełne zabezpieczenie oraz optymalną widoczność. Szybkie odłączanie Narzędzia można odłączać i zmieniać za pomocą jednego przycisku, bez wychodzenia z kabiny. Standardowe mocowanie EURO COMBI EURO/SMS COMBI EURO/MX Szybkie odłączanie Mocowanie kat. 2 do ładowacza czołowego H480

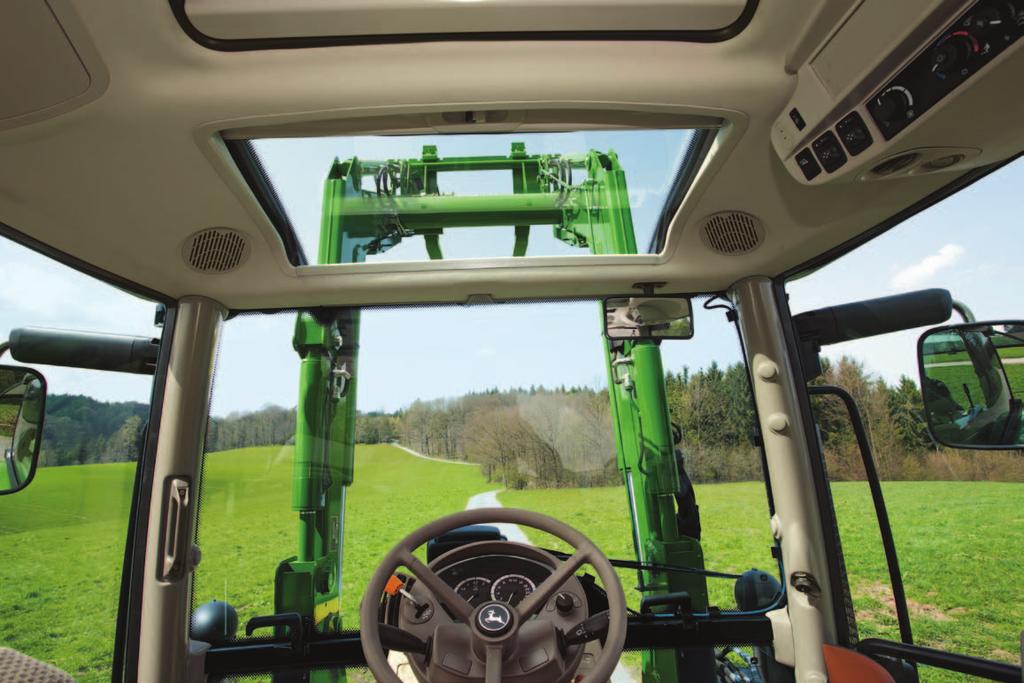

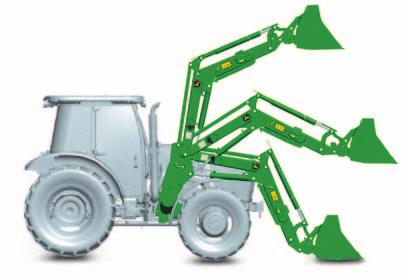

6 6 Ładowacz czołowy serii H Widoczność i wytrzymałość Większa niezawodność Sworznie ładowacza John Deere są hartowane indukcyjnie dla uzyskania maksymalnej wytrzymałości. Dopasowane kute tuleje oraz zminimalizowane naprężenia zginające znacząco wydłużają okres użytkowania. Belka poprzeczna jest teraz położona znacznie niżej, co zapewnia lepszą widoczność podczas pracy. A ponieważ podzespoły takie jak ciśnieniowy zawór nadmiarowy, rozdzielacz czy zawieszenie są zamontowane wewnątrz belki, są one całkowicie zabezpieczone i jednocześnie łatwo dostępne podczas serwisu. Gdzie są przewody? W naszych nowych ładowaczach czołowych wszystkie przewody olejowe i podzespoły są całkowicie zintegrowane z ramą nie będzie ich widać i nie będą przeszkadzać. Optymalne tuleje kierunkowe Zwiększyliśmy rozmiar tulei. Są spawane i posiadają szeroką powierzchnię stykową, dzięki czemu umożliwiają wykonywanie najcięższych zadań. WIĘKSZA NIEZAWODNOŚĆ Sworznie ładowacza John Deere są hartowane indukcyjnie dla uzyskania maksymalnej wytrzymałości. Dopasowane kute tuleje stanowią wydajne i wytrzymałe rozwiązanie. SIŁOWNIKI O PRZEMYSŁOWEJ TRWAŁOŚCI Przechodzą setki tysięcy wymagających cykli testowych, by zapewnić ich długą żywotność i niezawodne działanie. DOSKONAŁA WIDOCZNOŚĆ Nowe położenie belki poprzecznej redukuje wahania wysięgnika, zapewniając większą stabilność, siłę, precyzję oraz lepszą widoczność. Schowanie przewodów olejowych w wysięgniku dodatkowo poprawiło widoczność, zapewniając jednocześnie maksymalną ochronę podzespołów hydraulicznych, takich jak przewody, zawieszenie, zawór rozdzielczy i zawór nadmiarowy.

7 Ładowacze czołowe serii H 7 Większa wytrzymałość Aby mieć pewność, że nasze nowe ładowacze czołowe spełniają nasze standardy i Państwa oczekiwania stosujemy wyłącznie najlepsze materiały i obróbkę. Każdy element został dokładnie sprawdzony w warunkach jeszcze trudniejszych, niż te panujące w gospodarstwie rolnym. Poddane obróbce cieplnej wały zapewniają płynniejszą i dłuższą pracę. Każdy wał wyposażono w smarowniczkę zabezpieczoną łatwo dostępną spawaną tulejką. Siłowniki z tłokiem pozornym znacznie skracają czas cyklu opróżniania łyżki. Większa odporność tłoków na korozję dodatkowo podnosi wytrzymałość i wydajność. Ładowacze są wyposażone w zawory nadmiarowe umożliwiające zabezpieczenie układu hydraulicznego i zmechanizowanych podzespołów w przypadku natrafienia na nieoczekiwaną przeszkodę. Wszystkie ładowacze czołowe serii H mogą być wyposażone w zawieszenie. Umożliwi to szybszą jazdę przy zachowaniu wysokiego komfortu pracy i bez strat materiału.

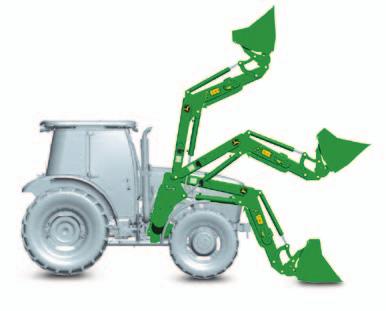

8 8 Ładowacz czołowy serii H Opcje poziomowania: NSL, MSL i HSL Poziomowanie NSL i MSL ŁADOWACZE BEZ SAMOPOZIOMOWANIA (NSL) Ekonomiczny wybór, bez poziomowania narzędzi podczas podnoszenia/opuszczania (operator musi sam kontrolować położenie) Doskonałe kąty załadunku i rozładunku umożliwiają łatwe przenoszenie materiałów Idealne do zboża i podobnych materiałów Doskonała widoczność, kompaktowa budowa, bez żadnych części powyżej wysięgnika Dostępne w modelach H240, H260, H310, H340 i H360 NSL MSL ŁADOWACZE Z SAMOPOZIOMOWANIEM MECHANICZNYM (MSL) Ładowacze MSL są szybsze i wydajniejsze niż NSL umożliwiają automatyczne utrzymywanie poziomu narzędzia podczas cyklu podnoszenia/opuszczania. Dla zwiększenia siły naporu w nowych modelach na górze wysięgnika dodano cięgno. Poziomowanie z dokładnością do 5 stopni (brak odchyleń od dołu do góry) Zintegrowany odlew o lepiej wyrównanych sworzniach i większej niezawodności Ciśnieniowy zawór nadmiarowy Krótki czas cyklu pracy dzięki siłownikom łyżki z tłokiem pozornym Układ mechanicznych cięgieł pozwala uzyskać większą siłę i stabilność podczas pracy z ciężkimi ładunkami Poziomowanie mechaniczne (MSL) jest dostępne we wszystkich modelach ładowaczy NSL to rozwiązanie do wszystkich zastosowań, w których poziomowanie nie jest konieczne, natomiast MSL stanowi idealne rozwiązanie wtedy, gdy wymagane jest utrzymywanie stałego poziomu narzędzia, na przykład podczas załadunku lub rozładunku palet. Ciśnieniowy zawór nadmiarowy z podw. wkładem w ładowaczach z poz. mech./ hydr. ułatwia wykonywanie zadań. Jeden wkład zaworu zatrzymuje ładowacz podczas podnoszenia wysięgnika z pustą łyżką, drugi zabezpiecza go przed nadmierną siłą np. podczas pracy z łyżką przodu.

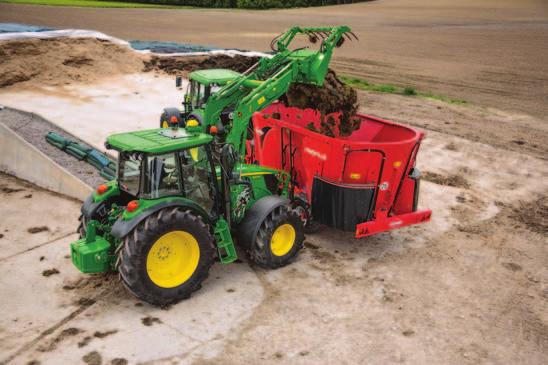

9 Ładowacze czołowe serii H 9 Poziomowanie hydrauliczne (HSL) ŁADOWACZE Z SAMOPOZIOMOWANIEM HYDRAULICZNYM (HSL) Moc, widoczność i dokładność większe niż w jakimkolwiek innym typie ładowacza. Konstrukcja siłowników pomocniczych zapewnia lepszą widoczność w każdej pozycji i sprawia, że konstrukcja ładowacza jest zwarta. Poziomowanie z dokładnością do 5 stopni (brak odchyleń od dołu do góry) Doskonałe kąty załadunku i rozładunku idealne do obsługi materiałów sypkich i palet Przewody hydrauliczne między siłownikiem pomocniczym a siłownikiem hydraulicznym łyżki Siłowniki pomocnicze wewnątrz wysięgnika pozwalają zmniejszyć naprężenie i wydłużyć żywotność Ciśnieniowy zawór nadmiarowy Znakomita siła naporu, idealna do trudniejszych zastosowań, takich jak przenoszenie obornika czy kiszonki

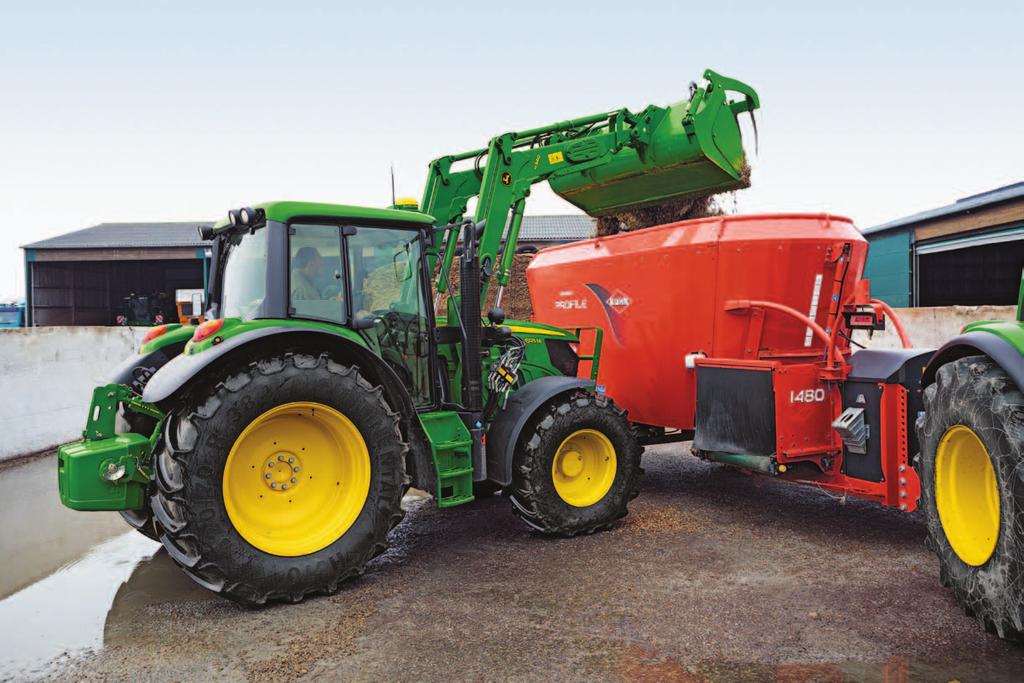

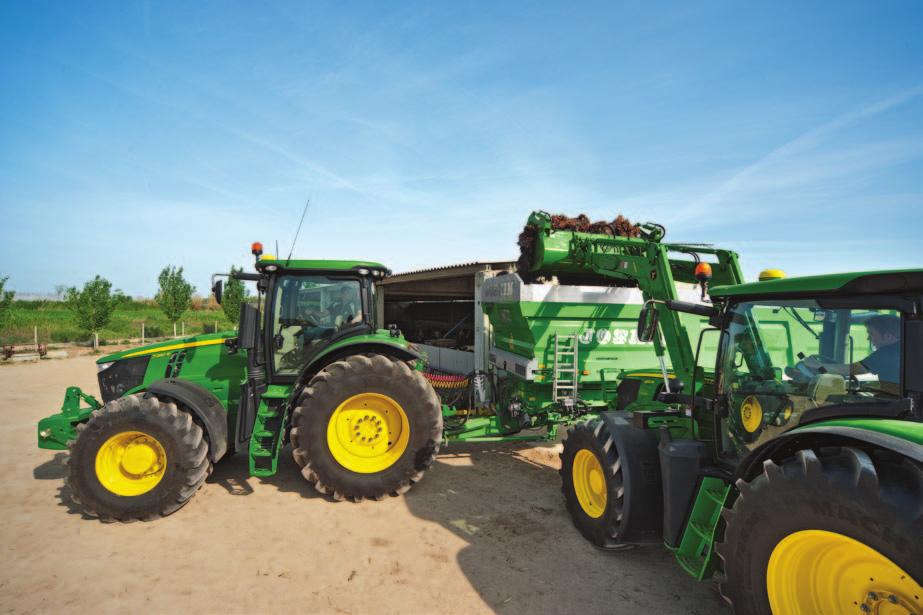

10 10 Ładowacz czołowy serii H Funkcja Memo Funkcja Memo Dostępna opcjonalnie funkcja Memo umożliwia automatyczny powrót narzędzia do położenia pod zapamiętanym kątem. Na przykład podczas wykonywania powtarzalnych zadań, takich jak załadunek przyczepy, zadanie jest wykonywane zgodnie z cyklem przedstawionym poniżej. Funkcja Memo pozwala zachować przepływ czynności wykonywanych przez operatora przed kolejnym załadowaniem łyżki. Dzięki funkcji automatycznego zapamiętywania kąta narzędzia operator nie musi już samodzielnie regulować położenia. Funkcja Memo jest kompatybilna z ciągnikami klasy premium i standard. Wysięgnik jest podniesiony, a łyżka wysypuje materiał.

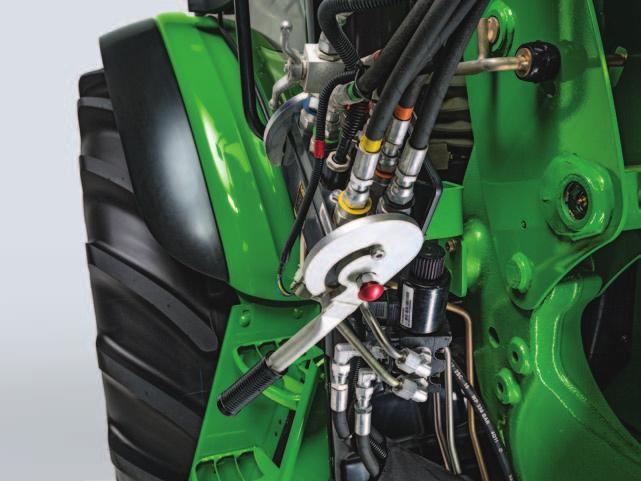

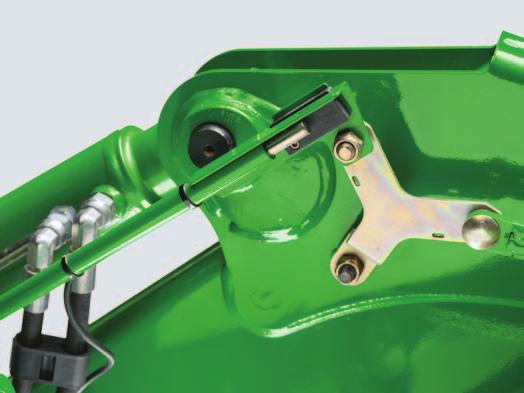

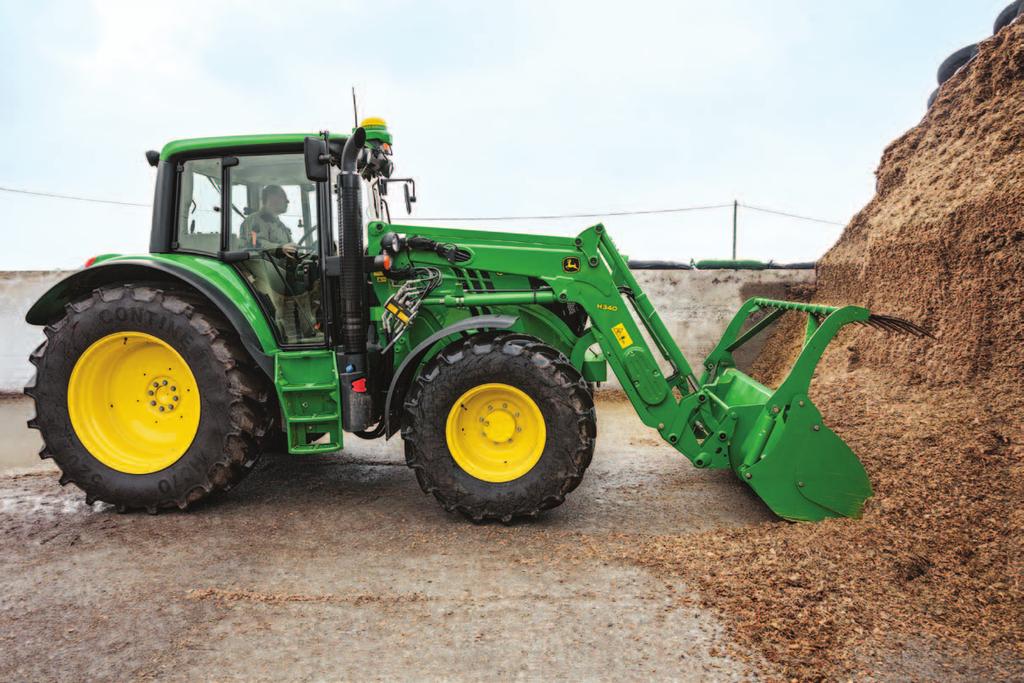

11 Ładowacze czołowe serii H 11 A Mechaniczny joystick z czarnym przyciskiem funkcji Memo B Zawór rozdzielczy zintegrowany pod multizłączem C Czujnik umieszczony na końcu wskaźnika poziomu łyżki C A Dzięki funkcji Memo narzędzie jest umieszczane płasko na podłożu B B A Wysięgnik jest opuszczony, a łyżka leży płasko na ziemi dzięki funkcji Memo zachowanie płynności operacji nie wymaga regulacji położenia łyżki. C

12 12 Ładowacz czołowy serii H Nowe technologie RTP i ELC Nowość: Powrót do zadanego położenia (RTP) Dzięki funkcji powrotu do zadanego położenia (RTP) ładowacz i narzędzie automatycznie wracają do nastawionego położenia, gdy tylko sobie tego zażyczysz za pomocą elektronicznego joysticka. Kierowca może zapisać do 4 położeń; 2 wysokości i 2 kąty. D Układ powrotu do zadanego położenia (RTP) obejmuje również elektroniczną korektę poziomowania, która zapewnia wysoką precyzję pracy z każdym narzędziem dzięki kalibracji, nawet w przypadku ładowaczy bez funkcji samopoziomowania oferujących najlepszą widoczność dla operatora. Jeśli liczy się większy udźwig i siła naporu narzędzia, najlepiej skorzystać z ładowacza z samopoziomowaniem mechanicznym (MSL). Dzięki systemowi CommandCenter można niezależnie regulować nawet natężenie przepływu w układzie hydraulicznym. Łatwa kalibracja narzędzi sprawia, że funkcji powrotu do zadanej pozycji można używać z dowolnym narzędziem podłączonym do ładowacza. A B C Funkcja powrotu do zadanego położenia (RTP) zdobyła już wiele nagród, między innymi srebrny medal Agritechnica. Funkcja powrotu do zadanego położenia (RTP) zwiększa wydajność, zapobiegając błędom i zmniejszając zmęczenie operatora podczas powtarzania czynności takich jak ładowanie palet.

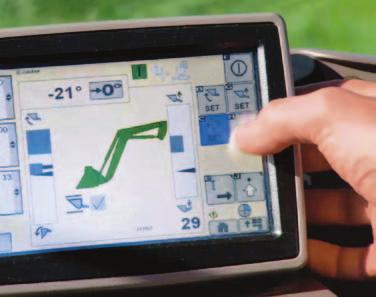

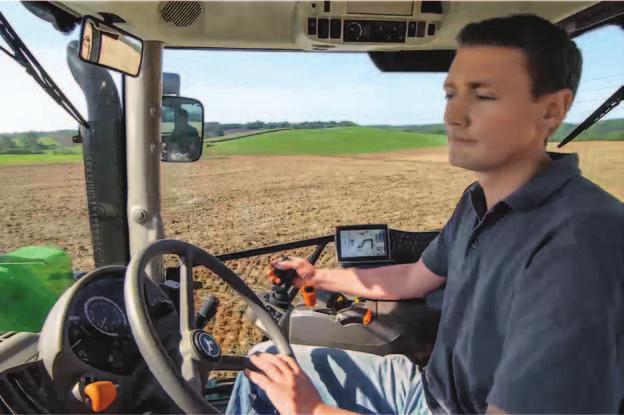

13 Ładowacze czołowe serii H 13 Elektroniczna korekta poziomowania (ELC) Przejdź na następny poziom! Elektroniczna korekta poziomowania to kolejny krok w automatyzacji wysokoprecyzyjnej wydajności. Układ obejmuje dwa czujniki jeden dla położenia łyżki, a drugi dla położenia wysięgnika. Położenie narzędzia jest widoczne w czasie rzeczywistym na wyświetlaczu ciągnika. A B Dzięki temu nawet mniej doświadczeni operatorzy mogą teraz pracować ze stałą, wysoką wydajnością przez cały dzień. Funkcja elektronicznej korekty poziomowania (ELC) jest dostępna w ładowaczach John Deere H340, H360 i H380 NSL oraz MSL, a także w ciągnikach serii 6R z joystickiem elektronicznym. D A Wyświetlacz CommandCenter: Zapisz pozycje wysięgnika i narzędzia B Elektroniczny joystick: Wybierz ustawione położenie przesuwając go do zablokowanej pozycji C Czujnik narzędzia D Czujnik wysięgnika C

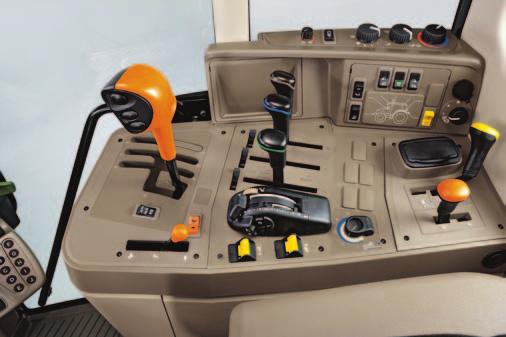

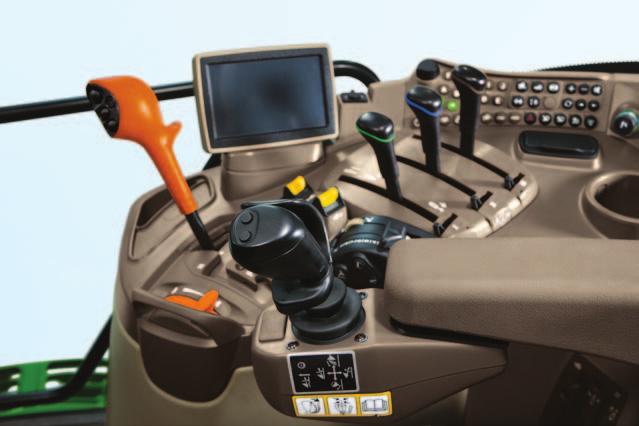

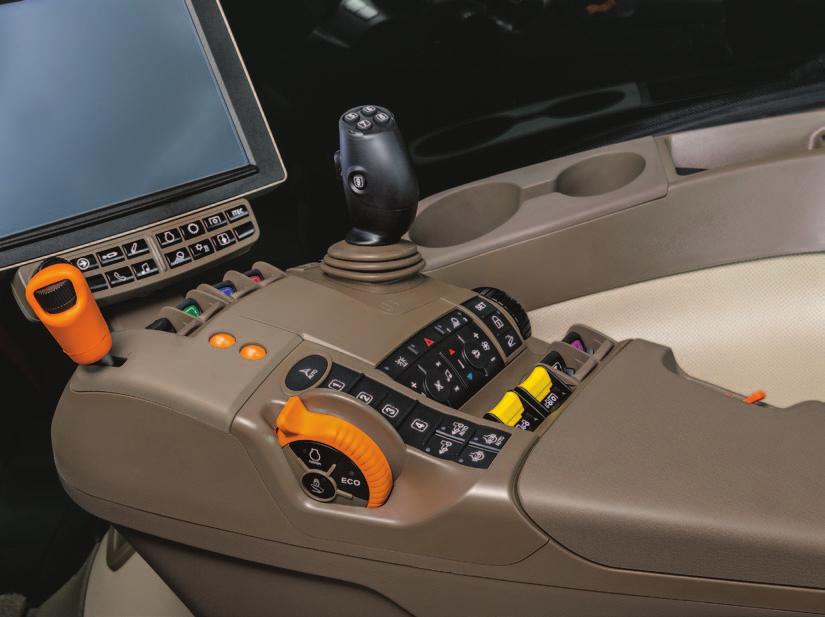

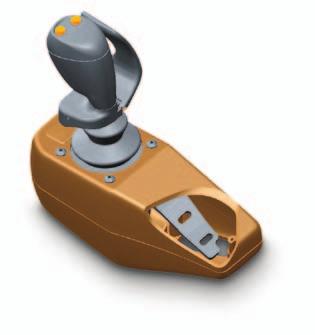

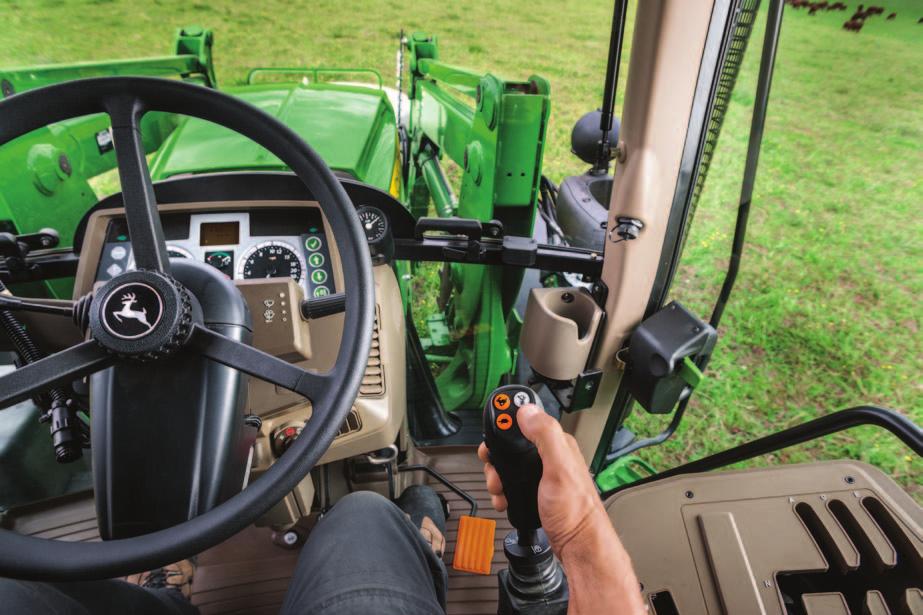

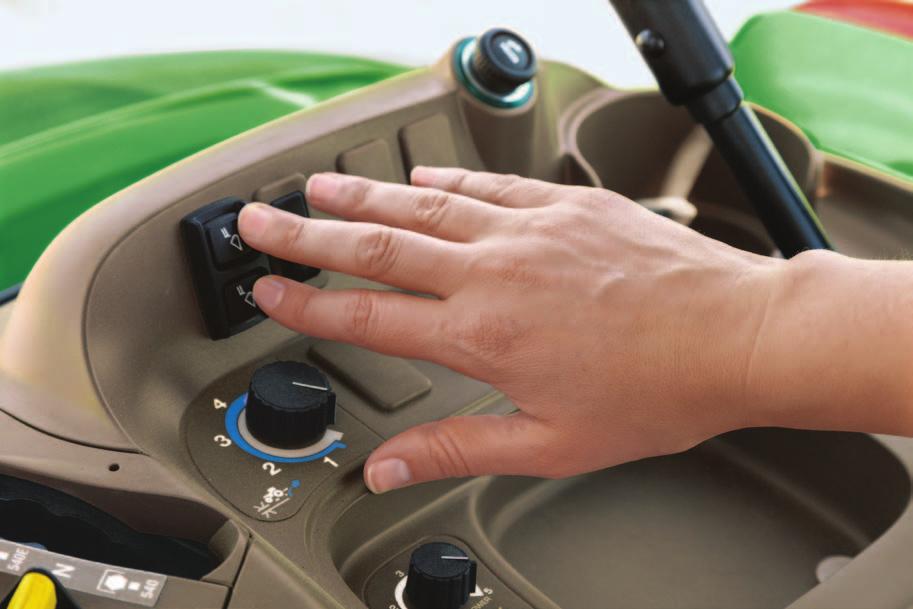

14 14 Ładowacz czołowy serii H Joysticki i sterowanie ładowaczem Opcja sterowania Ciągnik/ładowacz Zawory SCV 2 funkcje, 2 dźwignie M-ICV 2 funkcje 2 funkcje, 1 joystick M-ICV 2F + 1 rozdzielacz dla 3. funkcji M-ICV 3F 3 funkcje jednocześnie M-ICV 3F + 1 rozdzielacz wybiera między 3. a 4. funkcją E-ICV 2F E-ICV 2F +1 E-ICV 3F 5E 5G 5M 6D 6 MC 6 RC 6M 6R 7R 8R Kompatybilność sterowania ciągników i ładowaczy czołowych Zawór hydrauliki zewnętrznej SCV Joystick mechaniczny M-ICV Joystick elektroniczny do 6R i RTP Joystick elektroniczny do 7R i 8R

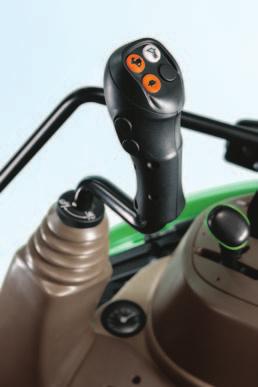

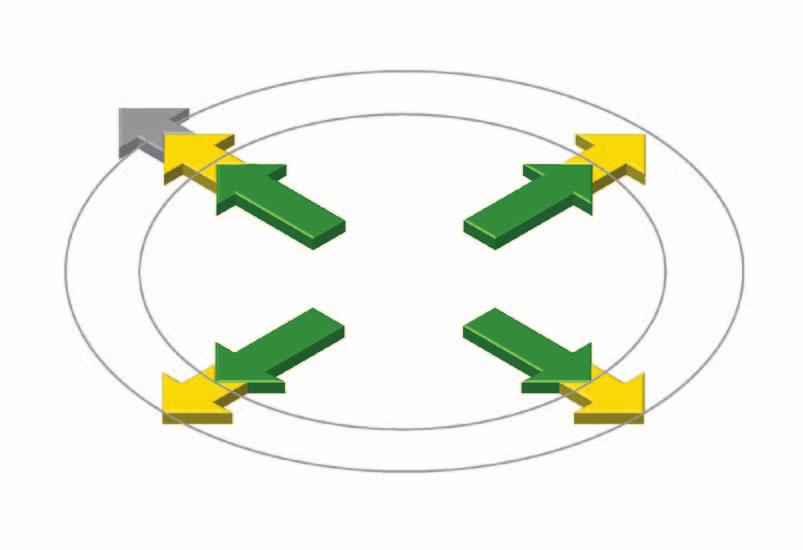

15 Joysticki i opcje sterowania ładowaczem 15 John Deere oferuje trzy niezależne funkcje joysticka WYJĄTKOWA OPCJA ZMIANY BIEGÓW John Deere oferuje opcję przełączników biegów (GSS), aby umożliwić zmianę biegów ciągnika podczas poruszania ładowaczem za pomocą tego samego joysticka. Przyciski służące do zmiany biegów znajdują się na górze joysticka ładowacza. Rezultat: Położenie pływające Ust. zadanego położ. (RTP) Normalne ster. joystickiem Opuszczanie wysięgnika Opróżnianie narzędzia ROZSZERZONE FUNKCJE ZABEZPIECZAJĄCE: Joystick E-ICV posiada sprężynową osłonę zabezpieczającą zapewniającą lepszą ochronę. Aby sterować ładowaczem, operator musi trzymać joystick, odchylając osłonę. Dla jeszcze lepszej ochrony za pomocą przełącznika umieszczonego u podstawy joysticka również można zablokować wszystkie funkcje (opcja dostępna również w joystickach M-ICV). Wyższa wydajność dzięki pracy z większą prędkością Większy komfort pracy dzięki redukcji zmęczenia i poziomu hałasu Niższe obroty silnika ciągnika obniżające zużycie paliwa Odchylanie narzędzia Przełącznik zmiany biegów Włączanie/ wyłączanie zawieszenia ładowacza Podnoszenie wysięgnika OPCJE: Zawory podtrzymywania ładunku (4 zawory zamontowane bezpośrednio na każdym siłowniku) utrzymują narzędzie i wysięgnik w ich początkowym położeniu dla zwiększenia bezpieczeństwa (funkcja wymagana dla urzędów i instytucji samorządowych). Mechanizm zabezpieczający (2 zawory elektromagnetyczne, jeden dla każdego siłownika) umożliwiają zablokowanie ładowacza w pożądanej pozycji (funkcja zalecana w sytuacjach, gdy ładowacz jest podniesiony z ładunkiem, a ktoś musi pracować w pobliżu). Sterowanie funkcją Memo Przełącznik kołyskowy 3 niezależne funkcje 2 przyciski: Przełącznik zmiany biegów lub 1 przycisk: Aktywna 3. funkcja w opcji 2+1 funkcja 3. funkcja, 4. funkcja uruchomienie rozdzielacza (2+1F) Przełącznik kołyskowy do sterowania 3. i 4. funkcją. Dla 3 niezależnych funkcji.

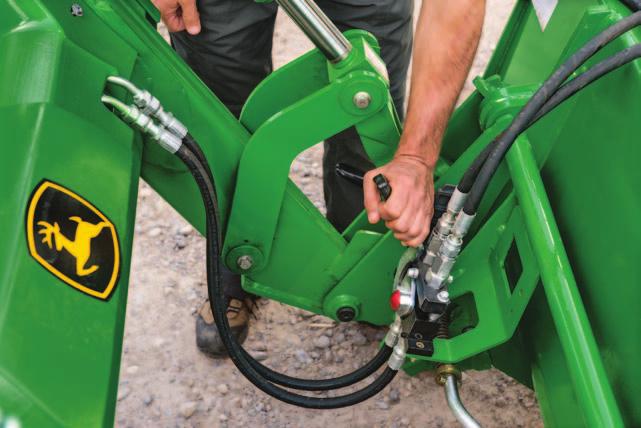

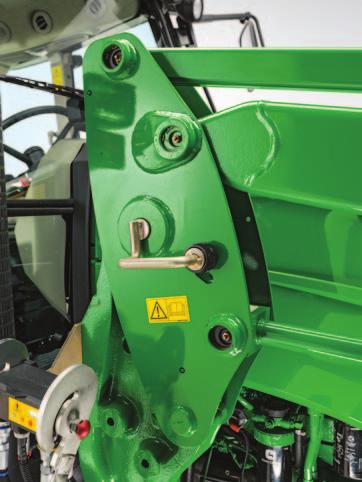

16 16 Ładowacz czołowy serii H Łatwy montaż i serwis Ładowacz czołowy z serii H i narzędzia można łatwo zamontować i zdemontować Łatwy montaż Nieważne, czy jeździsz najnowszym, czy starszym modelem John Deere nasze nowe ładowacze zawsze będą idealnie pasować. Dzięki mocowaniu zgodnemu ze standardem Euro. Układ automatycznego zatrzaskiwania umożliwia automatyczne zablokowanie dowolnego narzędzia John Deere. Aby je odblokować, wystarczy pociągnąć uchwyt w dół. Nowa konstrukcja odłączania ładowacza Mocowanie wysięgnika do sworznia ramy mocującej Szybkie rozłączanie, brak trzpieni ustalających Intuicyjne parkowanie ŁATWE PODŁĄCZANIE Łatwe i szybkie podłączanie i odłączanie przewodów hydraulicznych i instalacji elektrycznej wymaganej do pracy ładowacza.

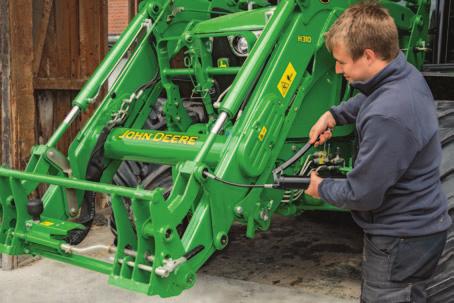

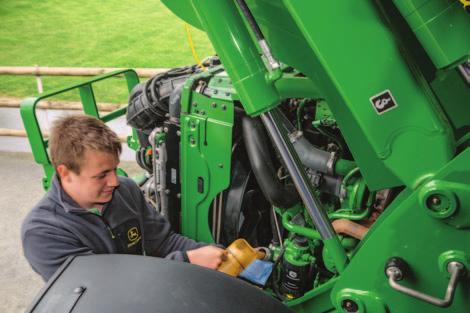

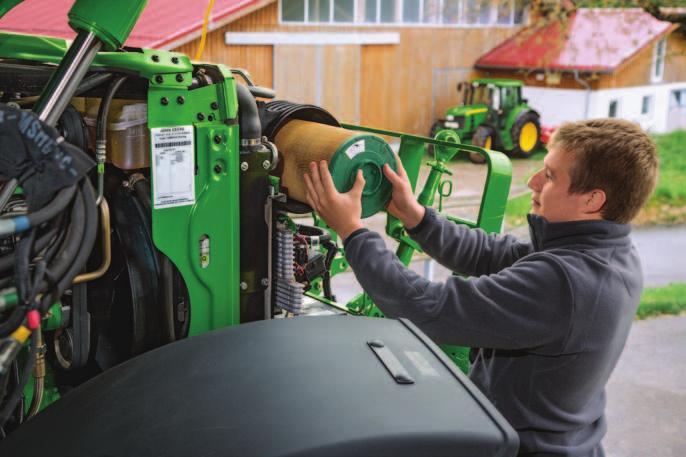

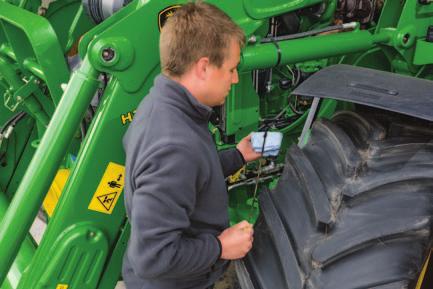

17 Ładowacze czołowe serii H 17 Łatwy serwis Wszystko w naszych nowych ładowaczach czołowych zostało opracowane z myślą o łatwej i bezproblemowej konserwacji. Wszystkie przewody i elementy olejowe są zamontowane wewnątrz ramy, co umożliwia utrzymywanie ich w czystości i pełną ochronę. Dostęp do nich jest szybki i wygodny, a wciskane szybkozłącza pozwalają na wymianę w mgnieniu oka. Zgodność z normami przemysłowymi Ponieważ bezpieczeństwo i serwis idą w parze, zawsze standardowo montujemy serwisowy zawór odcinający. Zawór odcinający ogranicza przepływ oleju, dzięki czemu można podnieść i zablokować wysięgnik, by ułatwić przeprowadzenie konserwacji. Spełnia on wymogi bezpieczeństwa określone w odpowiednich przepisach.

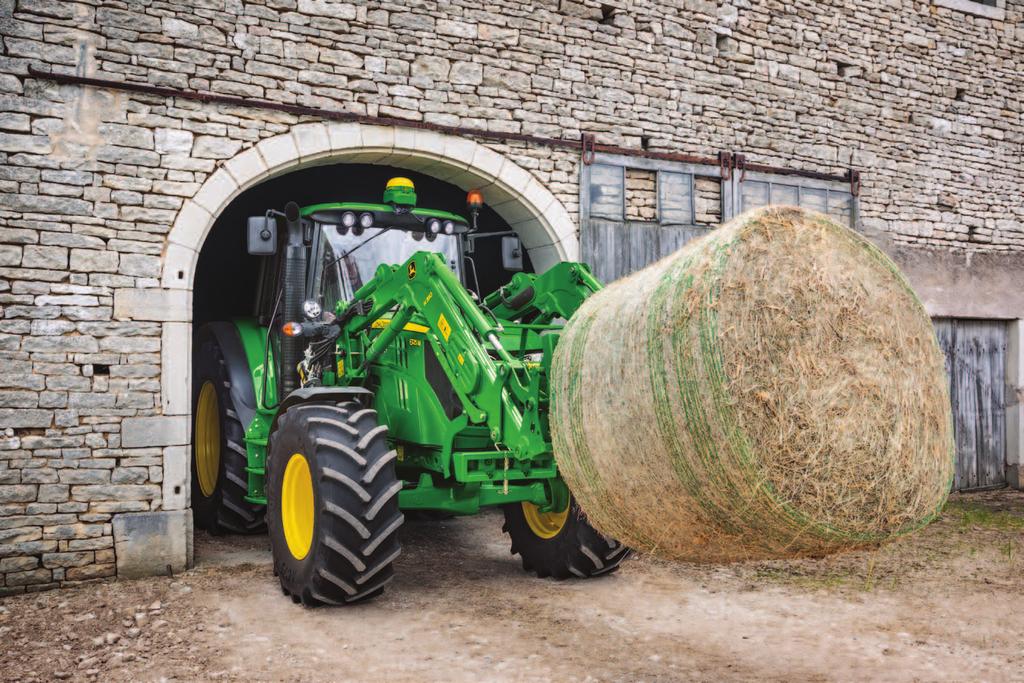

18 18 Ładowacz czołowy serii H Narzędzia Narzędzia do każdej pracy Oprócz siedmiu ładowaczy czołowych oferujemy również szeroką gamę narzędzi na każdą potrzebę. Wśród łyżek, chwytaków do bel, wideł do palet i obornika znajdzie się odpowiednie narzędzie do szybkiego wykonania każdego rodzaju pracy z ładowaczem. Wszystkie narzędzia idealnie pasują do mocowania John Deere typu Euro.

19 Ładowacze czołowe serii H 5E, 5G, 5M, 6MC, 6M, 6RC, 7R 19 Łyżki standardowe (bez zębów) Łyżki do robót ziemnych (z przyspawanymi zębami) Łyżki wzmocnione (z lemieszem i opcjonalnymi przykręcanymi zębami) Łyżki wzmoc. uniwersalne (z lemieszem i opcj. przykręcanymi zębami) Łyżki uniwersalne (bez zębów) Łyżki o dużej pojemności Łyżki do ziarna Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) Rozmiar (m) Pojemność Masa (m³) (kg) 1,60 0, ,60 0, ,85 0, ,85 0, ,60 0, ,30 1,30 2,20 1,70 1,85 0, ,00 0, ,20 0, ,20 0, ,80 0, ,00 0, ,45 0, ,45 0, ,00 0, ,20 0, ,20 0, ,45 0,

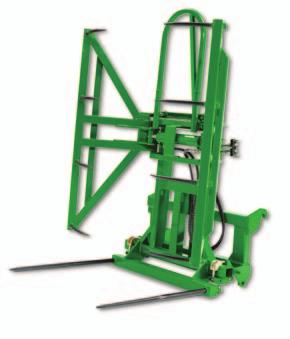

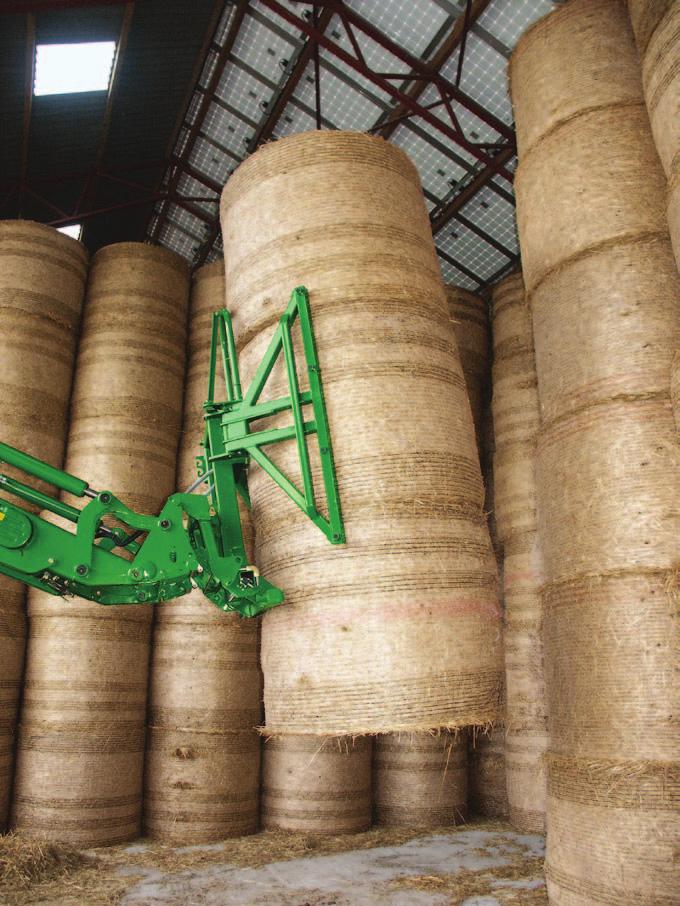

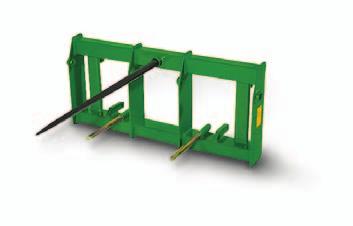

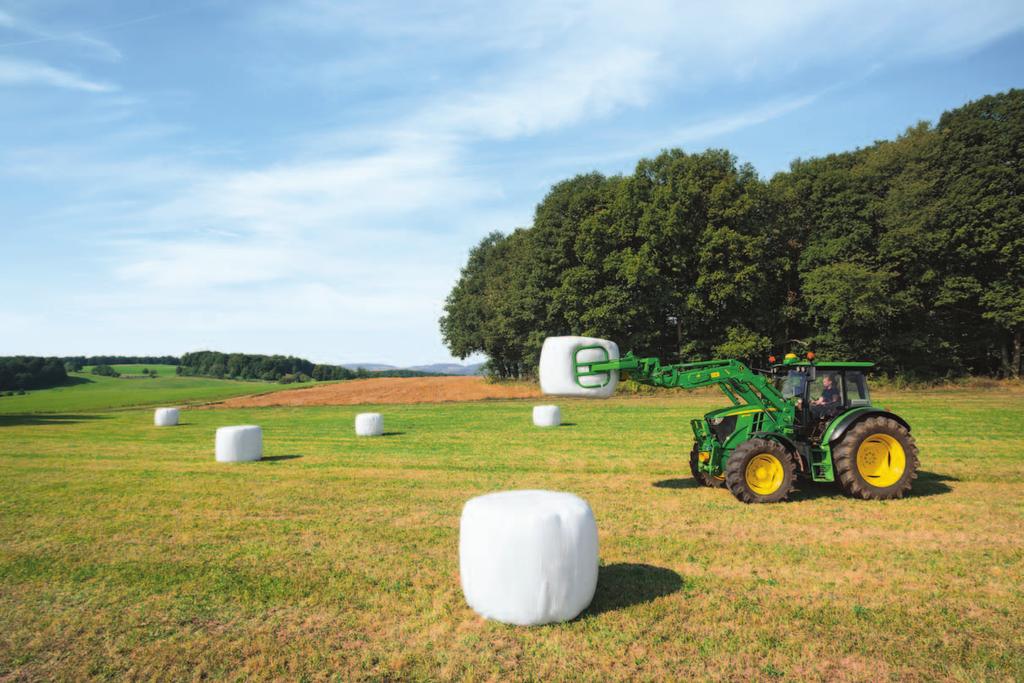

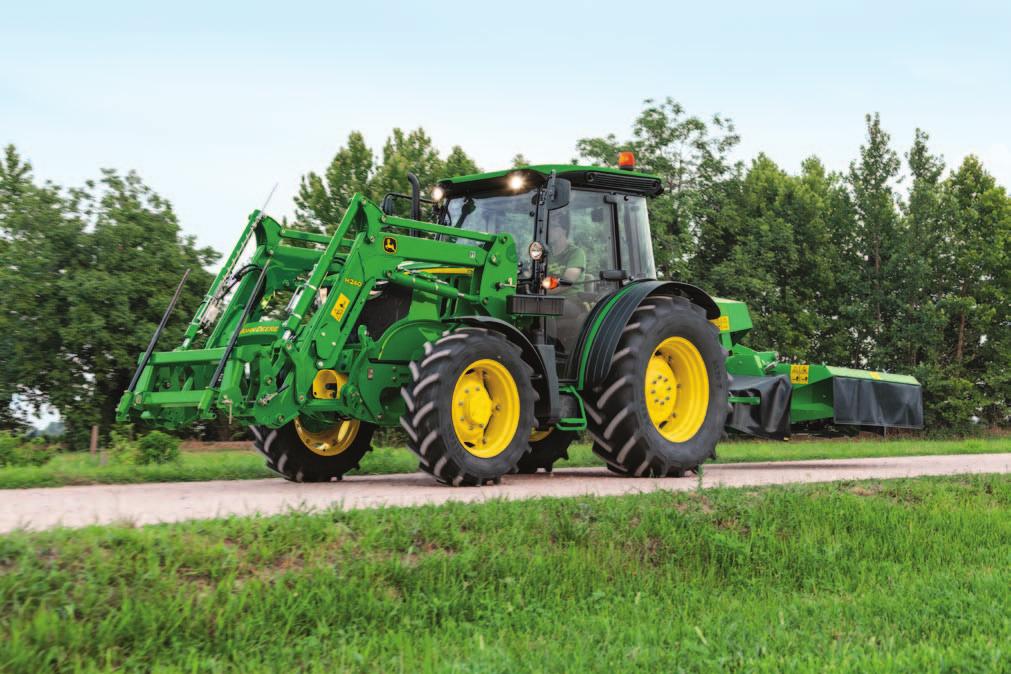

20 20 Ładowacz czołowy serii H Narzędzia Wzmocniony chwytak do bel Chwytak do bel (do bel owiniętych folią) Chwytak do bel (do bel owiniętych folią) Widły do bel Widły do bel ze składanymi zębami Składane widły do palet Pojemność Pojemność Pojemność Pojemność Pojemność Pojemność 800 kg (1 bela w pionie) 1000 kg (bele o średnicy 1 1,7 m) 2200 kg (do 3 bel w pionie) 1500 kg 700 kg 1600 kg

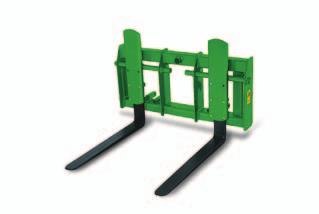

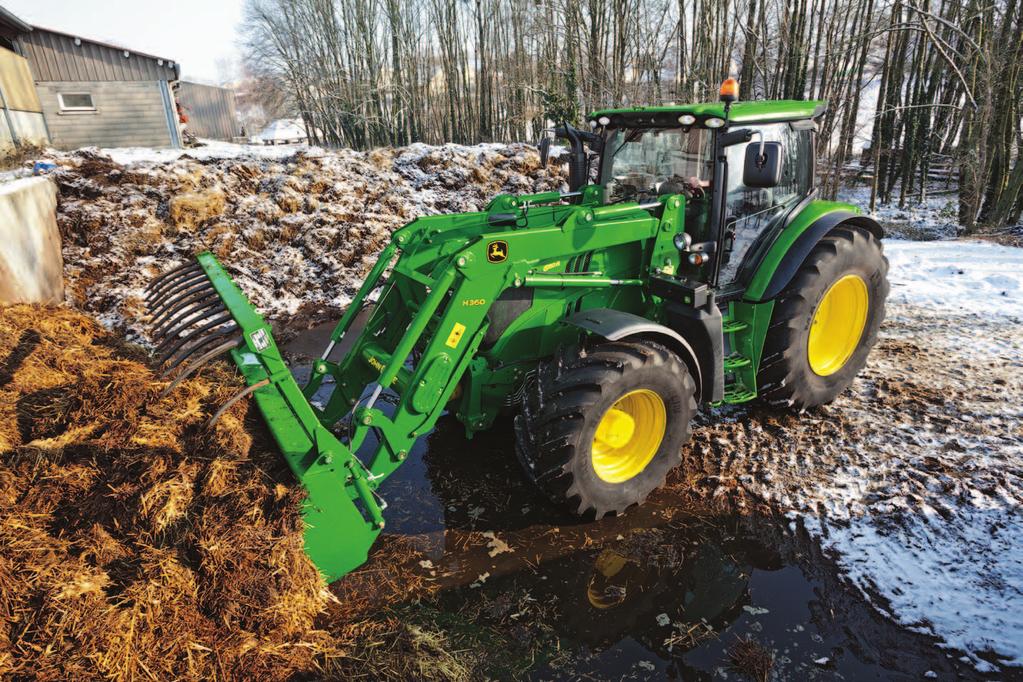

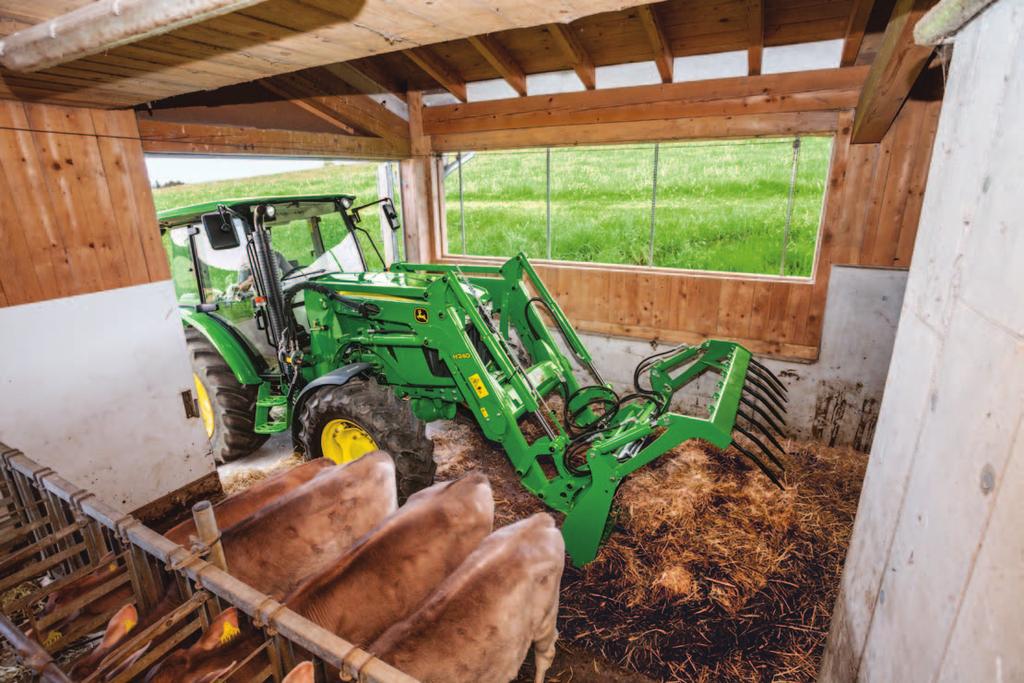

21 Ładowacze czołowe serii H 21 Składane widły do bel Widły do palet Widły do obornika Widły do obornika z chwytakiem Wzmocnione widły do obornika (bez chwytaka) Chwytak do wzmocnionych wideł do obornika Pojemność Pojemność Rozmiar (m) Rozmiar 2+1 (m) Rozmiar (m) Rozmiar (m) 680 kg 1500 kg 1,40 1,40 1,55 1,55 1,60 1,60 1,90 1,90 2,00 2,00 2,20

22 22 Ładowacz czołowy serii H Specyfikacje i kompatybilność Specyfikacje Ładowacz H240 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA 5E 3-cyl. 5G Stage III B OPONY PRZEDNIE 320/8R24 BKT (12.4R24) 420/65R20 AC65 CONTINENTAL 128A8 OPONY TYLNE 420/85R30 BTK (16.9) 540/65R30 AC65 CONTINENTAL 153A8 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H240NSL H240MSL H240NSL H240MSL ŁYŻKA MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg SIŁA ZRYWANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg SIŁA ODCHYLANIA ŁYŻKI MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm , , , ,79 PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm , , , ,24 DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm 3 79, , , ,08 ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm , , , ,7 KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie 58,81 58,84 61,62 61,65 ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie 46,65 46,73 47,05 47,13 KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie 147,61 58,63 147,2 60,84 CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 5,12 4,59 3,67 3,29 OPUSZCZANIE ŁADOWACZA s 3,45 3,09 2,47 2,21 OPRÓŻNIANIE ŁYŻKI s 4,34 3,61 3,11 2,59 ODCHYLANIE ŁYŻKI s 2,59 3,61 1,86 2,59

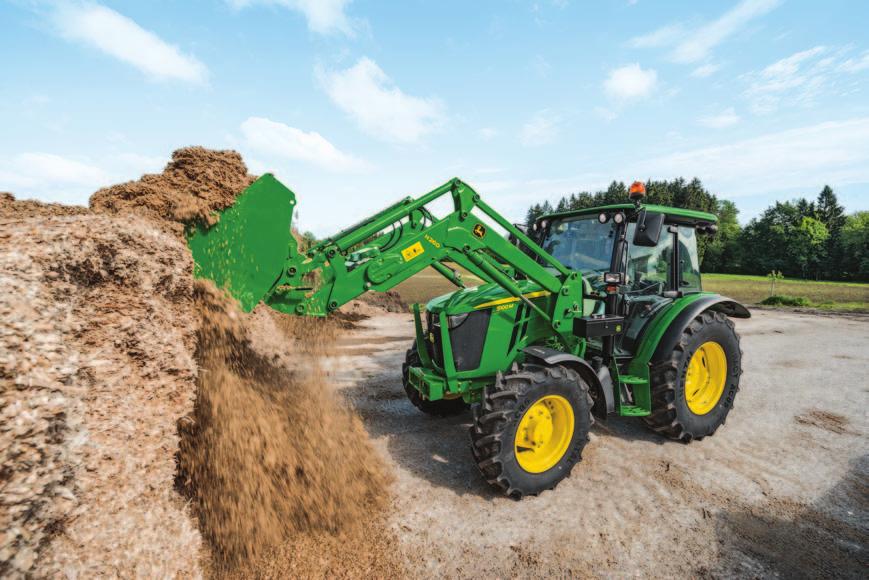

23 Ładowacz czołowy serii H 23 Amerykańskie Stowarzyszenie Inżynierii Biosystemów (ASABE) to organizacja edukacyjno-naukowa badająca rozwój technologii stosowanych w systemach rolniczych, spożywczych i biologicznych. Założone w 1907 roku stowarzyszenie ASABE z siedzibą główną w St. Joseph, Michigan, liczy 8000 członków w ponad 100 krajach. Ładowacz H260 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA 5M Stage III B 5G Stage III B 5R Stage III A 6D Stage III A OPONY PRZEDNIE 13.6R24 420/65R R R24 OPONY TYLNE 16.9R34 540/65R R R38 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H260NSL H260MSL H260NSL H260NSL H260MSL H260NSL H260MSL ŁYŻKA MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA SIŁA ZRYWANIA ŁYŻKI SIŁA ODCHYLANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 4,08 3,72 4,75 4,39 4,01 3,77 3,45 OPUSZCZANIE ŁADOWACZA s 3,06 2,79 3,56 3,29 3,01 2,83 2,59 OPRÓŻNIANIE ŁYŻKI s 3,3 2,22 3,84 3,55 2,39 3,05 2,06 ODCHYLANIE ŁYŻKI s 2,22 2,22 2,59 2,39 2,39 2,06 2,06

24 24 Ładowacz czołowy serii H Specyfikacje i kompatybilność Specyfikacje Ładowacz H310 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA 5M Stage III B Seria 6MC/RC 6125R, 6125M OPONY PRZEDNIE 13.6R24 540/65R R24 OPONY TYLNE 16.9R34 600/65R R38 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm , ,80 CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H310NSL H310MSL H310HSL H310NSL H310MSL H310HSL H310NSL H310MSL H310HSL ŁYŻKA MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg SIŁA ZRYWANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg SIŁA ODCHYLANIA ŁYŻKI MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm , , ,43 PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm , , ,51 PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm , , ,15 DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm ,9 49 6, , , , ,46 ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm , , , , ,78 NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm , , , , , ,42 KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 4,86 4,16 4,16 5,27 4,67 4,50 2,99 2,65 2,85 OPUSZCZANIE ŁADOWACZA s 3,64 3,12 3,12 3,95 3,50 3,40 2,25 1,99 2,14 OPRÓŻNIANIE ŁYŻKI s 3,30 2,22 3,30 3,56 2,40 3,60 2,3 1,36 2,18 ODCHYLANIE ŁYŻKI s 2,22 2,22 2,22 2,40 2,40 2,40 1,36 1,36 1,47

25 Ładowacz czołowy serii H 25 Ładowacz H340 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA Seria 6MC/RC 6125R, 6125M 6130R, 6130M OPONY PRZEDNIE 540/65R24 540/65R24 540/65R24 OPONY TYLNE 600/65R38 600/65R38 600/65R38 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H340NSL H340MSL H340HSL H340NSL H340MSL H340HSL H340NSL H340MSL H340HSL ŁYŻKA MATERIAŁ 1850 MATERIAŁ 1850 MATERIAŁ 1850 Materiał 1850 Materiał 1850 Materiał 1850 Materiał 1850 Materiał 1850 Materiał 1850 MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg SIŁA ZRYWANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg SIŁA ODCHYLANIA ŁYŻKI MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm 3, ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm 23, NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm 96, KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 6 5,44 5,44 3,70 3,30 3,30 3,85 3,30 3,30 OPUSZCZANIE ŁADOWACZA s 4,15 3,72 3,72 2,50 2,30 2,30 2,63 2,30 2,30 OPRÓŻNIANIE ŁYŻKI s 3,56 2,4 2,4 2,20 1,50 1,50 2,18 1,50 1,50 ODCHYLANIE ŁYŻKI s 1,16 2,4 2,4 1,50 1,50 1,50 1,47 1,50 1,50

26 26 Ładowacz czołowy serii H Specyfikacje i kompatybilność Specyfikacje Ładowacz H360 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA 6210R 6150R, 6150M 6534/ /6930 OPONY PRZEDNIE 540/65R28 540/65R R R28 OPONY TYLNE 560/65R38 650/65R R R38 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H360NSL H360MSL H360HSL H360NSL H360MSL H360HSL H360MSL H360NSL H360MSL H360NSL ŁYŻKA Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD Chwytak 2150HD MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg SIŁA ZRYWANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg SIŁA ODCHYLANIA ŁYŻKI MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm , , , , , , , , , ,0 WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 2,79 2,48 2,43 4,42 3,94 3,85 3,50 3,90 3,50 3,90 OPUSZCZANIE ŁADOWACZA s 1,70 1,51 1,48 2,69 2,40 2,34 2,10 2,40 2,10 2,40 OPRÓŻNIANIE ŁYŻKI s 1,37 1,23 1,58 2,18 1,94 2,50 1,70 1,90 1,70 1,90 ODCHYLANIE ŁYŻKI s 0,81 1,23 1,13 1,94 1,94 1,79 1,70 1,10 1,70 1,10

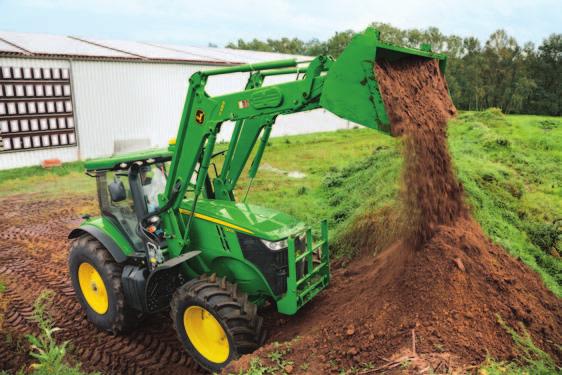

27 Ładowacz czołowy serii H 27 Ładowacz H380 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA 6210R / 6170M OPONY PRZEDNIE 540/65R34 OPONY TYLNE 710/70R42 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ ŁYŻKA H380 Chwytak 2450HD MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg SIŁA ZRYWANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg SIŁA ODCHYLANIA ŁYŻKI MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA (XX) lb / kg NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA OPRÓŻNIONA (C) in / mm DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm ,0 WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie 70 ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie 45 KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie 91 CZAS TRWANIA CYKLU PODNOSZENIE ŁADOWACZA s 2,80 OPUSZCZANIE ŁADOWACZA s 1,80 OPRÓŻNIANIE ŁYŻKI s 1,20 ODCHYLANIE ŁYŻKI s 1,20 Ładowacz H480 Specyfikacje ASABE (S301.3) MODEL CIĄGNIKA R 8270R 7200R, 7210R, 7215R, 8245R 7230R, 7250R, 7260R, 7270R, 7280R, 7290R OPONY PRZEDNIE 420/90R30 420/90R30 420/90R30 420/90R30 420/90R30 OPONY TYLNE 480/80R46 480/80R46 480/80R R46 480/80R46 ROZSTAW OSI (WB) in / mm WYDAJNOŚĆ POMPY gpm / lpm CIŚNIENIE ZNAMIONOWE psi / BAR ŁADOWACZ H480 H480 H480 H480 H480 ŁYŻKA 2450 mm HD z Kat mm HD z Kat mm HD z Kat mm HD z Kat mm HD z Kat. 2 MASA ŁYŻKI lb / kg UDŹWIG PRZY PEŁNEJ WYSOKOŚCI UDŹWIG PRZY 59 CALACH (1,5 m) WYSOKOŚCI PODNOSZENIA SIŁA ZRYWANIA ŁYŻKI SIŁA ODCHYLANIA ŁYŻKI MIERZONE PRZY PUNKCIE OBROTU (U) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (V) lb / kg MIERZONE PRZY PUNKCIE OBROTU (W) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (X) lb / kg MIERZONE PRZY PUNKCIE OBROTU (Y) lb / kg MIERZONE 500 MM PRZED PUNKTEM OBROTU (Z) lb / kg MIERZONE 800 MM PRZED PUNKTEM OBROTU (Z) lb / kg PRZY MAKSYMALNEJ WYSOKOŚCI (VV) lb / kg PRZY 59 CALACH (1,5 m) WYSOKOŚCI (XX) lb / kg PODNOSZENIA NA POZIOMIE PODŁOŻA (ZZ) lb / kg MAKSYMALNA WYSOKOŚĆ PODNOSZENIA (A) in / mm PRZEŚWIT PRZY PEŁNEJ WYSOKOŚCI POZIOM ŁYŻKI (B) in / mm PRZY PEŁNEJ WYSOKOŚCI ŁYŻKA (C) in / mm OPRÓŻNIONA DŁUGOŚĆ CAŁKOWITA (WB+F) in / mm , WYSOKOŚĆ CAŁKOWITA w POZYCJI PRZENOSZENIA (J) in / mm GŁĘBOKOŚĆ CZERPANIA (H) in / mm ZASIĘG PRZY MAKSYMALNEJ WYSOKOŚCI (D) in / mm * 691* NA POZIOMIE PODŁOŻA POZIOM ŁYŻKI (F) in / mm KĄTY ŁYŻKI KĄT OPRÓŻNIANIA PRZY PEŁNEJ WYSOKOŚCI (E) stopnie ODCHYLANIE NA POZIOMIE PODŁOŻA (G) stopnie KĄT OPRÓŻNIANIA NA POZIOMIE PODŁOŻA stopnie CZAS TRWANIA CYKLU * odległość do osłony maski PODNOSZENIE ŁADOWACZA s 4,60 3,32 3,32 4,65 3,32 OPUSZCZANIE ŁADOWACZA s 3,20 2,30 2,04 2,85 2,04 OPRÓŻNIANIE ŁYŻKI s 1,70 1,23 1,23 1,72 1,23 ODCHYLANIE ŁYŻKI s 1,70 1,23 1,23 1,72 1,23

28 Tabela kompatybilności starszych i nowszych ciągników 28 5E 3-cyl Modele ładowaczy czołowych H240 NSL H240 MSL H260 NSL H260 MSL H310 NSL H310 MSL H310 HSL H340 NSL H340 MSL H340 HSL H360 NSL H360 MSL H360 HSL H380 MSL Modele ciągników 5E 3-cyl. Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności Stage III A 5055E, 5065E, 5075E 2WD/MFWD 800/1939 kg/ /2154 kg/114 5E 4-cyl. Stage III A 5083E, 5093E 2WD/MFWD 700/1967 kg/ /2305 kg/119 5E Limited Stage III A 5G 5083EN, 5093EN, 5101EN 2WD/MFWD 700/1967 kg/ /2305 kg/ E, 5093E, 5101E 2WD/MFWD 700/1967 kg/ /2305 kg/119 Obciążenie TUZ (kg)/indeks nośności Stage III A 5080G, 5090G 2WD/MFWD 450/2003 kg/ /2206 kg/ /2296 kg/119 Stage III B 5080G, 5090G 2WD/MFWD 500/1991 kg/ /2175 kg/ /2224 kg/118 5M Mannheim Stage III A 5M Augusta Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności 5620, 5720, 5820 MFWD 900/ / / / M, 5080M 2WD 400/2527 kg 700/2702 kg 900/2604 kg Obciążenie TUZ (kg)/indeks nośności 5070M, 5080M, 5090M, 5100M MFWD 400/ / / / / R, 5090R, 5100R MFWD 900/ / / / /126 Stage III A 5085M, 5095M,5105M, 5115M MFWD 500/ / / / /127 Stage III B 6D Stage III A 4-CYL. 05 ; 15 ; Mała rama Stage II 5075M, 5085M, 5100M, 2WD 400/2527 kg 900/2777 kg 900/2719 kg 5075M, 5085M, 5100M, 5115M MFWD 400/ / / / / D, 6115D, 6130D, 6140D 2WD 900/2148 kg 900/2488 kg 900/2470 kg 6100D, 6115D, 6130D, 6140D MFWD 900/ / / /126 Obciążenie TUZ (kg)/indeks nośności 6205, 6215, WD 900/2540 kg 900/2747 kg 6325, WD 900/2540 kg 1800/2763 kg 1800/2763 kg 900/2747 kg Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności 6205, 6215, 6225, 6325, 6425 MFWD 900/ / / / / / , 6120, 6220, 6020SE, 6120SE, 6220SE 2WD 900/2594 kg 1500/2738 kg 6320, 6420, 6320SE, 6420SE 2WD 900/2643 kg 1500/2787 kg 6020SE, 6120SE MFWD 900/ / / / , 6320, 6420 MFWD 900/ / / / / SE, 6320SE, 6420SE MFWD 900/ / / / /129 Średnia rama 6030 Mała rama Stage III A 6520, 6520SE 2WD 1800/2740 kg Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności 6520, SE, 6620SE MFWD 900/ / / / / / MFWD 900/ / / / / / MFWD 900/ / / / / / / , 6230, 6130P, 6230P 2WD 900/2594 kg 1500/2738 kg lub 1800/ , 6430, 6330P, 6430P 2WD 900/2643 kg 1500/2787 kg lub 1800/ MFWD 900/ / / / , 6330, 6430, 6230P, 6330P, 6430P MFWD 900/ / / / /129 Średnia rama 7030 Duża rama 6534, 6530, 6534P, 6530P 2WD 1800/2740 kg 6530, 6534, 6630 MFWD 900/ / / / / / P, 6534P, 6630P MFWD 900/ / / / / / MFWD, 6830P MFWD 900/ / / / / / MFWD, 6930P MFWD 900/ / / / / / /137 Stage III A 7430, 7530, 7430P, 7530P MFWD 900/ / / /138 2WD napęd na dwa koła, MFWD napęd mechaniczny na cztery koła Głębokość czerpania może się różnić w zależności od rozmiarów i ciśnienia opon, ustawienia zawieszenia TLS, dociążenia i używanego narzędzia. Wszystkie ładowacze czołowe są kompatybilne z przednim podnośnikiem John Deere. Przednie podnośniki innych producentów mogą być niekompatybilne. Obciążenie TUZ (kg)/indeks nośności Obciążenie TUZ (kg)/indeks nośności

29 29 Tabela kompatybilności starszych i nowszych ciągników 6RC/6MC 4-cyl. 8R Modele ładowaczy czołowych H310 NSL H310 MSL H310 HSL H340 NSL H340 MSL H340 HSL H360 NSL H360 MSL H360 HSL H380 MSL H480 MSL Modele ciągników 4-cyl. 6RC/6MC Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności Stage III B 6090RC/MC, 6100RC/MC, 6110RC/MC 900/ / / / / /131 6M Stage III B 6R Stage III B 6R Stage IV 7R/8R Mała rama 6105M 2WD 900/2717 lub 1150/2568 kg 1150/2768 kg 6105M MFWD 900/ / / / / / M 2WD, 6115M 2WD 900/2717 kg lub 1150/2568 kg 1150/2768 kg lub 1800/2716 kg 6125M MFWD, 6115M MFWD 900/ / / / / /132 Średnia rama 6130M 2WD 1150/2734 kg lub 1800/2668 kg Obciążenie TUZ (kg)/ indeks nośności 6130M MFWD 900/ / / / M 2WD 1150/2734 kg lub 1800/2668 kg Obciążenie TUZ (kg)/ indeks nośności Obciążenie TUZ (kg)/ indeks nośności 6140M MFWD 900/ / / / / / M 2WD 900/2921 kg lub 1800/2728 kg 900/3239 kg lub 1150/3176 kg lub 1800/3041 kg 900/3239 kg lub 1150/3176 kg lub 1800/3041 kg 900/3236 kg lub 1150/3191 kg lub 1500/3102 kg lub 1800/3043 kg 6150M MFWD 900/ / / / / /136 Duża rama 6170M 2WD 1150/3251 kg lub 1150/3167 kg lub 1500/3109 kg Obciążenie TUZ (kg)/ indeks nośności 6170M MFWD 900/ / / /140 Mała rama 6105R 2WD 900/ R MFWD 900/ / / / / / R 2WD, 6115R 2WD 900/2711 kg lub 1150/ /2674 kg lub 1150/2768 kg 6125R MFWD, 6115R MFWD 900/ / / / / /131 Średnia rama 6130R MFWD 900/ / / / / / R MFWD 900/ / / / / / R MFWD 900/ / / / / /136 Duża rama 6170R MFWD 900/ / / / R MFWD 900/ / / / R MFWD 900/ / / /140 Duża rama 6175R MFWD 900/ / / / R MFWD 900/ / / / R MFWD 900/ / / / R, 7210R, 7215R, 7230R, 7250R, 7260R, 7270R, 7280R, 7290R 8260R, 8285R, 8310R, 8335R, 8360R 900/ R, 8295R, 8320R, 8345R, 8370R 900/143 Obciążenie TUZ (kg)/ indeks nośności 900/143 2WD napęd na dwa koła, MFWD napęd mechaniczny na cztery koła Głębokość czerpania może się różnić w zależności od rozmiarów i ciśnienia opon, ustawienia zawieszenia TLS, dociążenia i używanego narzędzia. Wszystkie ładowacze czołowe są kompatybilne z przednim podnośnikiem John Deere. Przednie podnośniki innych producentów mogą być niekompatybilne. Ciągniki serii 6M i 6R ze średnią ramą mają inną ramę montażową do podłączenia ładowacza czołowego H340 lub H360.

30 Razem łatwiej Firma John Deere dokłada wszelkich starań, abyś był zawsze gotowy do pracy. Właśnie dlatego nasze produkty mają doskonałą jakość, są zaawansowane technologicznie i wyjątkowo wydajne. Poświęciliśmy mnóstwo czasu na budowę profesjonalnej sieci dealerskiej. Teraz, niczym dobry sąsiad, jesteśmy zawsze blisko, by pomóc Ci w potrzebie. Właśnie dlatego pracownicy naszych placówek dealerskich przechodzą szkolenie John Deere. Dzięki temu znają wszystkie nakrętki i śrubki w Twojej maszynie i potrafią zdiagnozować każdy potencjalny problem. Możesz liczyć na firmę John Deere we wszystkich kwestiach związanych z ciągnikami. Szczycąc się ponad 175-letnim doświadczeniem w produkcji maszyn rolniczych, możemy uczciwie powiedzieć: Razem łatwiej. Weź kredyt, aby kupić to, co najlepsze Kredyt John Deere szereg opcji finansowania tak dobrych, jak nasze produkty. Skontaktuj się z Dealerem John Deere, aby uzyskać informacje na temat szerokiej oferty opcji finansowych i wybierz najlepiej pasującą do specyficznych potrzeb Twojego biznesu. Ten prospekt został przygotowany do obiegu ogólnoświatowego. Oprócz ogólnych informacji, rysunków i opisów, niektóre ilustracje oraz tekst mogą zawierać informacje dotyczące opcjonalnych produktów, osprzętu, sposobów finansowania, kredytowania i ubezpieczenia, które są niedostępne w niektórych regionach. Skontaktuj się z lokalnym dealerem, aby uzyskać szczegółowe informacje. John Deere zastrzega sobie prawo do zmiany charakterystyki technicznej i konstrukcji produktów opisanych w tym prospekcie, bez wcześniejszego powiadomienia. Zielono-żółta kolorystyka, logo skaczącego jelenia oraz nazwa JOHN DEERE są znakami handlowymi Deere & Company. JohnDeere.com YY POL 5/14 1/1/2
