1 Monitor S240ml HP EliteDisplay Instrukcja obsługi

2 2014 Hewlett-Packard Development Company, L.P. Microsoft i Windows są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach. Jedyne gwarancje, jakie są udzielane przez firmę HP na jej produkty i usługi, są jawnie określone w oświadczeniach gwarancyjnych dołączonych do takich produktów i usług. Żadne sformułowanie zawarte w niniejszej dokumentacji nie może być traktowane jako dodatkowa gwarancja. Firma HP nie ponosi żadnej odpowiedzialności za błędy bądź przeoczenia techniczne lub edytorskie w niniejszej dokumentacji. Ten dokument zawiera zastrzeżone informacje i jest chroniony prawem autorskim. Żadnej części tego dokumentu nie wolno powielać mechanicznie czy fotograficznie lub tłumaczyć na język obcy bez uprzedniej pisemnej zgody firmy Hewlett-Packard. Wydanie pierwsze: maj 2014 Numer katalogowy dokumentu:

3 O podręczniku Ten podręcznik zawiera informacje o funkcjach monitora, konfigurowaniu monitora i specyfikacjach technicznych. OSTRZEŻENIE! Takie oznaczenie tekstu wskazuje, że nieprzestrzeganie wskazówek może spowodować uszkodzenie ciała lub utratę życia. OSTROŻNIE: Takie oznaczenie tekstu wskazuje, że nieprzestrzeganie wskazówek może spowodować uszkodzenie sprzętu lub utratę danych. UWAGA: Takie oznaczenie tekstu wskazuje, że dany fragment zawiera ważne informacje dodatkowe. WSKAZÓWKA: wskazówki. Takie oznaczenie tekstu wskazuje, że dany fragment zawiera pomocne iii

4 iv O podręczniku

5 Spis treści 1 Cechy produktu Konfiguracja i użytkowanie monitora... 3 Montaż podstawy stojaka monitora... 3 Elementy z tyłu... 5 Podłączanie kabli... 6 Regulacja monitora Regulacja nachylenia Regulowanie wysokości Elementy przednie Włączanie monitora Informacje HP o znakach wodnych i długotrwałym wyświetlaniu stałego obrazu Zdejmowanie podstawy monitora Montowanie monitora Umiejscowienie tabliczki znamionowej Instalowanie blokady kablowej Korzystanie z kamery internetowej Instalowanie oprogramowania YouCam z płyty Nagrywanie wideo i zrzutów z kamery internetowej Uruchamianie wideoczatu lub połączeń konferencyjnych Korzystanie z programu HP MyRoom Instalowanie oprogramowania HP MyRoom z płyty Pobieranie programu HP MyRoom z Internetu Tworzenie konta programu HP MyRoom Korzystanie z łącza MHL (Mobile High-Definition Link) Wyszukiwanie dalszych informacji Podręcznik użytkownika Wsparcie dla produktu Załącznik A Dane techniczne HP S240ml v

6 Rozpoznawanie wstępnie ustawionych rozdzielczości ekranu HP S240ml Zasilacz Wprowadzanie trybów użytkownika Funkcja oszczędzania energii vi

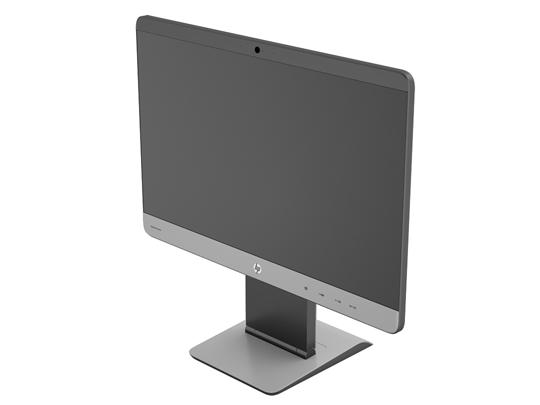

7 1 Cechy produktu Monitor LCD (z ekranem ciekłokrystalicznym) jest wyposażony w matrycę aktywną o szerokim kącie widzenia. Główne cechy monitora: Wyświetlacz z obszarem użytecznym o przekątnej 60,5 cm (23,8 cale) i rozdzielczości 1920 x 1080, wyposażony w pełnoekranową obsługę niższych rozdzielczości; Możliwość niestandardowego skalowania obrazu w celu uzyskania jego maksymalnej wielkości przy jednoczesnym zachowaniu oryginalnego współczynnika proporcji. Ultracienka ramka monitora IPS. Obsługa złącza MHL (Mobile High-Definition Link) 2.0 na potrzeby połączeń z urządzeniami mobilnymi. Podświetlenie LED zapewniające oszczędność energii. Szeroki kąt widzenia umożliwiający spoglądanie na monitor z pozycji siedzącej lub stojącej oraz przemieszczanie się podczas spoglądania. Możliwość przechylania monitora w zakresie od -5 do +21 stopni. Wymienna podstawka umożliwiająca montaż panelu monitora na różne sposoby przy użyciu otworów o standardowym rozstawie VESA 100 x 100 mm. Wejście sygnału wideo umożliwiające obsługę cyfrowego sygnału HDMI poprzez kabel sygnałowy HDMI. Wejście sygnału wideo umożliwiające obsługę cyfrowego sygnału MHL/HDMI poprzez kabel sygnałowy MHL. Wejście sygnału wideo umożliwiające obsługę cyfrowego sygnału DisplayPort poprzez kabel sygnałowy DisplayPort. Wejście sygnału wideo umożliwiające obsługę analogowego sygnału VGA poprzez kabel sygnałowy VGA. Gniazdo wejściowe audio typu jack, kabel audio dołączony do zestawu. 1

8 Wbudowana kamera internetowa z podwójnym mikrofonem. Wbudowane głośniki. Gniazdo słuchawkowe typu jack. Obsługa wyłącznie systemów operacyjnych Windows 7 oraz Windows 8. Obsługa technologii Plug and Play w systemach operacyjnych Windows 7 i Windows 8. Gniazdo zabezpieczenia z tyłu monitora na opcjonalne zamknięcie z linką. Menu ekranowe (OSD) w kilku językach umożliwiające łatwą konfigurację monitora i optymalizację wyświetlanego obrazu. Szerokopasmowe zabezpieczenie danych cyfrowych (HDCP) z wejścia HDMI i DisplayPort Dysk CD z oprogramowaniem i dokumentacją zawierający sterowniki monitora i dokumentację produktu. Funkcja oszczędzania energii, dzięki której monitor spełnia wymagania dotyczące zmniejszonego zużycia energii. Zasady bezpieczeństwa, informacje na temat certyfikatów i zgodności z normami dla tego produktu dostępne są w publikacji Podręcznik użytkownika monitorów LCD firmy HP, dostępnej na dysku dołączonym do monitora. 2 Rozdział 1 Cechy produktu

9 2 Konfiguracja i użytkowanie monitora Aby zainstalować monitor, należy sprawdzić, czy od monitora, systemu komputerowego oraz innych podłączonych urządzeń zostało odłączone zasilanie, a następnie zastosować się do poniższych instrukcji. OSTROŻNIE: uszkodzenie. Ekran jest delikatny. Nie naciskaj ani nie obciążaj ekranu. Może to spowodować jego Montaż podstawy stojaka monitora 1. Wyjmij monitor z dołączonym stojakiem z opakowania i połóż go na płaskiej powierzchni wyłożonej czystą, suchą szmatką. 2. Zdejmij osłonę z podstawy. 3. Dołącz podstawę stojaka do stojaka, przechylając podstawę stojaka, aby wprowadzić dwa występy w dolnej części wspornika stojaka do gniazd znajdujących się w podstawie stojaka (1). Montaż podstawy stojaka monitora 3

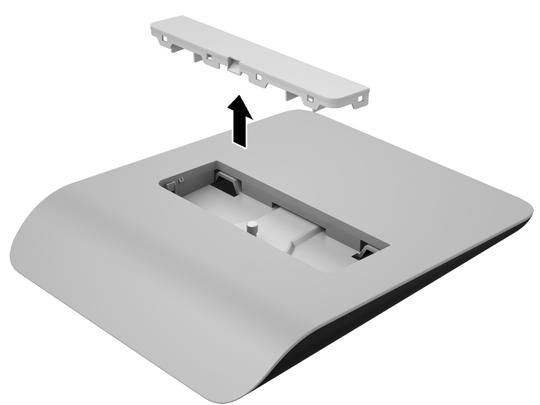

10 4. Obróć podstawę stojaka do góry, tak aby płaski spód wspornika stojaka został w pełni osadzony we wgłębieniach podstawy stojaka (2). 5. Dokręć niewypadającą śrubę od spodu podstawy, aby przymocować podstawę do stojaka. 6. Przechyl pokrywę podstawy stojaka i najpierw włóż krawędź, która znajduje się z dala od stojaka (1), a następnie naciśnij pokrywę, aby zablokować ją we właściwym położeniu (2). 4 Rozdział 2 Konfiguracja i użytkowanie monitora

11 Elementy z tyłu Element Opis 1 Gniazdo słuchawkowe Umożliwia podłączenie kabla słuchawkowego (kabel nie jest dostarczany z monitorem). 2 Złącze MHL/HDMI Służy do podłączenia kabla MHL do monitora. Może również służyć do podłączenia kabla HDMI do monitora. 3 Złącze USB 3.0 (2) Służy do podłączenia kabla lub urządzenia USB do monitora. 4 Złącze zasilania prądem stałym. Służy do podłączenia kabla zasilania prądem stałym do monitora. 5 Złącze DisplayPort Służy do podłączenia kabla DisplayPort do monitora. 6 Złącze HDMI Służy do podłączenia kabla HDMI do monitora. 7 Złącze VGA Służy do podłączenia kabla VGA do monitora. 8 Złącze wejściowe audio Służy do podłączenia kabla audio z komputera hosta do monitora. 9 Złącze USB typu upstream Umożliwia podłączenie kabla USB do złącza USB monitora i portu lub koncentratora USB hosta. UWAGA: Połączenie USB między monitorem a komputerem jest wymagane do działania kamery internetowej. 10 Złącze USB 3.0 Służy do podłączenia kabla lub urządzenia USB do monitora. Elementy z tyłu 5

12 Podłączanie kabli UWAGA: Należy używać kabla video dołączonego do monitora. Podłączanie kabli może być łatwiejsze, jeśli można najpierw położyć monitor ekranem do dołu na płaskiej powierzchni wyłożonej czystą, suchą szmatką. 1. Obróć spód pokrywy na kable do góry (1), a następnie wysuń część górną pokrywy (2), aby ją wyjąć. 6 Rozdział 2 Konfiguracja i użytkowanie monitora

13 2. W zależności od konfiguracji sprzętowej podłącz kabel wideo DisplayPort, HDMI lub VGA między urządzeniem źródłowym a monitorem. UWAGA: Tryb wideo jest określany przez używany kabel wideo. Monitor automatycznie określi, do którego wejścia jest doprowadzony sygnał wideo. Wejście można wybrać, naciskając przycisk Input (Wejście) na panelu bocznym lub za pomocą menu ekranowego (OSD), naciskając przycisk Menu. W celu umożliwienia pracy w trybie cyfrowym DisplayPort należy podłączyć jeden koniec kabla sygnałowego DisplayPort do złącza DisplayPort z tyłu monitora, a drugi koniec do złącza DisplayPort w komputerze (kabel dołączony do monitora). W celu umożliwienia pracy w trybie cyfrowym HDMI należy podłączyć jeden koniec kabla sygnałowego HDMI do złącza HDMI z tyłu monitora, a drugi koniec do złącza HDMI w komputerze (kabel dołączony do monitora). Podłączanie kabli 7

14 W celu umożliwienia pracy w trybie analogowym VGA należy podłączyć jeden koniec kabla sygnałowego VGA do złącza VGA z tyłu monitora, a drugi koniec do złącza VGA w komputerze (kabel dołączony do monitora). 3. Podłącz jeden koniec dostarczonego w zestawie kabla MHL do złącza MHL/HDMI z boku monitora, a drugi koniec kabla do złącza Micro USB w urządzeniu przenośnym. UWAGA: Aby uzyskać więcej informacji na ten temat, patrz Korzystanie z łącza MHL (Mobile High-Definition Link) na stronie Rozdział 2 Konfiguracja i użytkowanie monitora

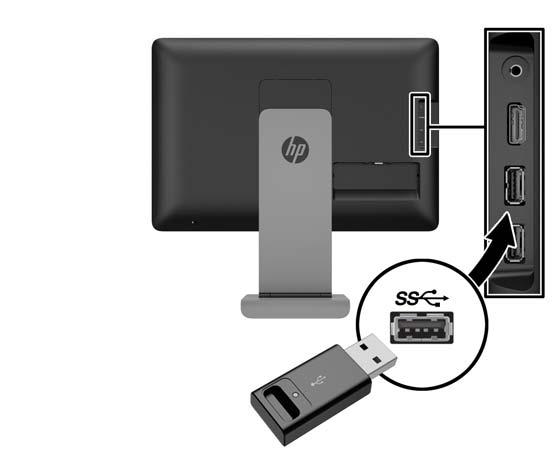

15 4. Podłącz jeden koniec dostarczonego kabla USB do złącza USB na panelu tylnym komputera, a jego drugi koniec do złącza USB monitora. UWAGA: Połączenie komputera i monitora kablem USB jest niezbędne do korzystania z kamery internetowej. 5. Podłącz urządzenie USB do złącza USB z boku monitora. Podłączanie kabli 9

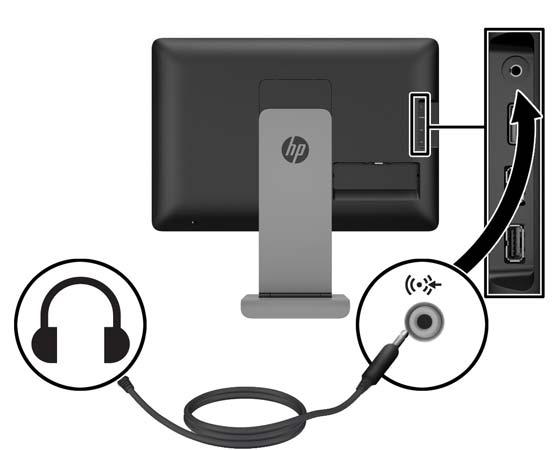

16 6. Podłącz przewód słuchawek do gniazda słuchawkowego z boku monitora. 7. Jeden koniec dołączonego do zestawu kabla audio należy podłączyć do gniazda wejściowego audio z tyłu monitora, a jego drugi koniec do gniazda wyjściowego typu jack urządzenia źródłowego. 10 Rozdział 2 Konfiguracja i użytkowanie monitora

17 8. Podłącz kabel zasilający do zasilacza (1), a następnie jego drugi koniec do gniazdka sieci elektrycznej (2). Podłącz okrągłą wtyczkę kabla zasilającego do złącza zasilania z tyłu monitora (3). OSTRZEŻENIE! sprzętu: Ze względu na ryzyko porażenia prądem elektrycznym lub uszkodzenia Kabel zasilający należy podłączyć do gniazdka sieci elektrycznej znajdującego się w łatwo dostępnym miejscu. Aby odłączyć komputer od zasilania, należy wyjąć wtyczkę kabla zasilającego z gniazdka sieci elektrycznej. Jeżeli dostarczono kabel zasilający wyposażony we wtyczkę 3-bolcową, należy go podłączyć do uziemionego 3-stykowego gniazdka sieci elektrycznej. Nie wolno wyłączać bolca uziemienia wtyczki, na przykład podłączając do niej przejściówkę 2-bolcową. Bolec uziemienia pełni bardzo ważną funkcję zabezpieczającą. Podłączanie kabli 11

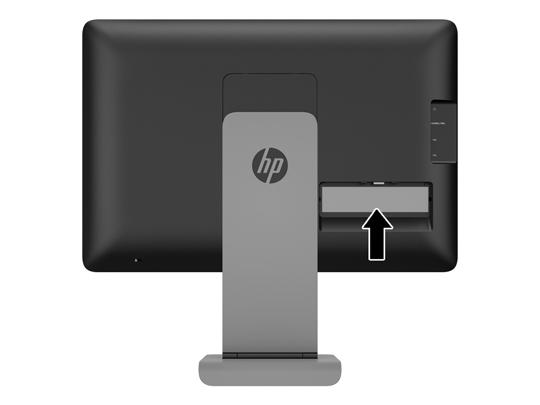

18 9. Załóż z powrotem pokrywę na kable z tyłu monitora, wsuwając wypusty znajdujące się w górnej części pokrywy w szczeliny znajdujące się w górnej części wnęki na podłączanie kabli (1), a następnie obróć pokrywę do dołu i zatrzaśnij ją we wnęce (2) tak, aby bezpiecznie zamontować pokrywę z tyłu monitora. Regulacja monitora Aby zmniejszyć ryzyko odniesienia poważnych obrażeń, należy zapoznać się z przewodnikiem Bezpieczeństwo i komfort pracy. Opisano w nim prawidłową organizację pracy, pozycję przy pracy oraz zalecane sposoby pracy i ochrony zdrowia użytkowników komputerów, jak również ważne informacje na temat zasad bezpieczeństwa obsługi urządzeń elektrycznych i mechanicznych. Bezpieczeństwo i komfort pracy znajduje się w witrynie firmy HP pod adresem ergo. 12 Rozdział 2 Konfiguracja i użytkowanie monitora

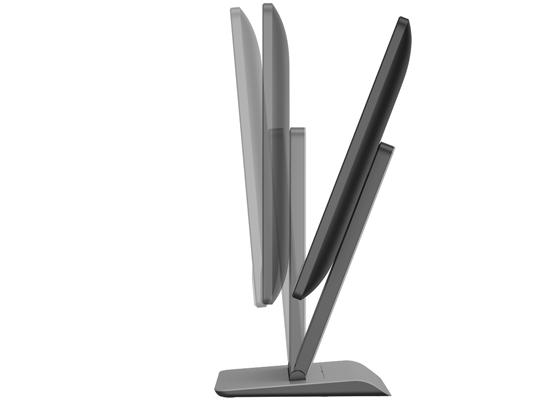

19 Regulacja nachylenia Dopasuj odpowiednio przechył. Aby dopasować przechył, unosząc monitor, przytrzymaj obiema dłońmi część górną monitora i obróć monitor do góry oraz w przód. Aby dopasować przechył, opuszczając monitor, przytrzymaj obiema dłońmi część górną monitora i obróć monitor do tyłu oraz w dół. Monitor można przechylać w zakresie od -5 do +21 stopni. Regulowanie wysokości Wysokość należy wyregulować do wygodnej pozycji. Aby podnieść monitor, przytrzymaj górną część monitora oburącz i podnieś monitora. Aby obniżyć monitor, przytrzymaj oburącz górną część monitora i popchnij monitor w dół. Zakres wysokości monitora wynosi od 0 do 130 mm. Regulacja monitora 13

20 Elementy przednie Element Opis 1 Podwójny mikrofon Wbudowany w część górną ścianki monitora. 2 Kamera internetowa Wbudowana w część górną ścianki monitora. 3 Dioda LED aktywności kamery internetowej Wskazuje, że kamera internetowa jest włączona. 4 Przycisk Menu Umożliwia otwieranie i zamykanie menu ekranowego lub wybieranie jego pozycji. 5 Przycisk minus/głośności Jeśli menu ekranowe jest aktywne, umożliwia nawigację wstecz po funkcjach menu ekranowego i zmniejszanie poziomu skali regulacyjnej. Jeśli menu ekranowe jest nieaktywne, naciśnięcie tego przycisku powoduje wyświetlenie menu regulacji głośności. 6 Plus/przełącznik sygnału wejściowego Jeśli menu ekranowe jest aktywne, umożliwia nawigację do przodu po funkcjach menu ekranowego i zwiększanie poziomu na skali regulacji. Jeśli menu ekranowe jest nieaktywne, umożliwia aktywowanie przełącznika wyboru wejścia, który pozwala na określenie wejścia sygnału wideo (DisplayPort, HDMI, MHL/HDMI lub VGA). 7 OK/automatyczna regulacja Jeśli menu ekranowe jest aktywne, umożliwia wybór wyróżnionej pozycji menu. Jeśli menu ekranowe jest nieaktywne, powoduje aktywację funkcji automatycznej regulacji w celu zoptymalizowania obrazu na ekranie (tylko wejście VGA). 8 Przycisk zasilania Umożliwia włączanie i wyłączanie monitora. UWAGA: Aby wyświetlić symulator menu ekranowego, przejdź do biblioteki materiałów HP wspierających samodzielną naprawę, która jest dostępna pod adresem 14 Rozdział 2 Konfiguracja i użytkowanie monitora

21 Włączanie monitora 1. Naciśnij przycisk zasilania na urządzeniu źródłowym, aby go włączyć. 2. Naciśnij pojemnościowy przycisk zasilania u dołu po prawej stronie monitora, aby go włączyć. UWAGA: Po naciśnięciu przycisku zasilania ikony innego przycisku pojemnościowego na krótko się zaświecą. OSTROŻNIE: W monitorach, które wyświetlają ten sam statyczny obraz na ekranie przez 12 lub więcej godzin bez przerwy może wystąpić uszkodzenie w postaci tzw. wypalenia obrazu. Aby uniknąć utrwalenia się obrazu na ekranie monitora, należy uruchamiać wygaszacz ekranu lub wyłączać monitor, gdy nie jest używany przez dłuższy czas. Utrwalenie obrazu to usterka, która może wystąpić na każdym ekranie LCD. Monitory z uszkodzeniem w postaci wypalenia obrazu na ekranie nie są objęte gwarancją firmy HP. UWAGA: Jeżeli po naciśnięciu przycisku monitor nie włączy się, może to oznaczać, że włączona jest funkcja blokowania przycisku zasilania. Aby ją wyłączyć, naciśnij przycisk zasilania monitora i przytrzymaj go przez 10 sekund. UWAGA: Diodę zasilania można wyłączyć w menu ekranowym. Naciśnij przycisk Menu znajdujący się z przodu monitora, a następnie wybierz opcje: Management (Zarządzanie) > Bezel Power LED (Dioda LED zasilania) > Off (Wyłącz). Po włączeniu zasilania monitora przez pięć sekund jest wyświetlany komunikat informujący o jego stanie. Komunikat zawiera informacje na temat wejścia, przez które jest aktualnie przesyłany aktywny sygnał (HDMI, DisplayPort, VGA lub MHL), stanu ustawienia automatycznego przełączania źródła (On/Off (Włączone/Wyłączone), fabrycznym ustawieniem domyślnym jest On), domyślnego sygnału źródłowego (fabrycznym ustawieniem domyślnym jest DisplayPort), bieżącej wstępnie wybranej rozdzielczości ekranu oraz zalecanej wstępnie wybranej rozdzielczości ekranu. Monitor automatycznie skanuje wejścia sygnałowe w celu wykrycia aktywnego wejścia i wyświetlenia sygnału do niego doprowadzonego. W przypadku znalezienia więcej niż jednego aktywnego wejścia monitor wyświetli domyślne źródło sygnału wejściowego. Jeśli żadne z aktywnych wejść nie jest źródłem domyślnym, monitor wyświetli sygnał wejściowy o najwyższym priorytecie. Źródło domyślne można zmienić w menu ekranowym, naciskając przycisk Menu na panelu przednim i wybierając kolejno opcje: Input Control (Sterowanie wejściem) > Default Input (Wejście domyślne). Włączanie monitora 15

22 Informacje HP o znakach wodnych i długotrwałym wyświetlaniu stałego obrazu Niniejszy monitor jest wyposażony w technologię przełączania IPS (In-Plane Switching), która pozwala oglądać obraz w szerokim zakresie kątowym przy zachowaniu najwyższej jakości. Monitory IPS są przeznaczone do wielu zaawansowanych zastosowań graficznych. Jednak nie jest to technologia przeznaczona do zastosowań, w których przez długi czas jest wyświetlany statyczny lub nieruchomy obraz bez włączania wygaszacza ekranu. Dotyczy to m.in. monitoringu w telewizji przemysłowej, gier komputerowych, logo marketingowych oraz różnych szablonów. Wyświetlanie statycznych obrazów może doprowadzić do wypalenia się obrazu na monitorze i powstania uszkodzeń przypominających plamy lub znaki wodne. Monitory używane przez całą dobę, na których powstały uszkodzenia związane z wypaleniem obrazu, nie są objęte gwarancją firmy HP. Aby uniknąć uszkodzeń tego typu, nieużywany monitor należy wyłączyć. Jeśli posiadany system operacyjny obsługuje funkcję zarządzania energią, można jej użyć do automatycznego wyłączania monitora. 16 Rozdział 2 Konfiguracja i użytkowanie monitora

23 Zdejmowanie podstawy monitora Monitor można zdejmować z podstawy, aby zamontować go na ścianie, wysięgniku obrotowym lub w innym uchwycie montażowym. OSTROŻNIE: Przed rozpoczęciem demontażu monitora należy go wyłączyć i odłączyć kabel zasilania i sygnałowy. Należy również odłączyć kabel USB i audio, jeśli kable te są podłączone do monitora. 1. Odłącz i usuń kable sygnałowe, kabel zasilania, kabel USB i kable audio od monitora. 2. Połóż monitor ekranem na płaskiej powierzchni wyłożonej czystą, suchą szmatką, tak podstawa znalazła się nad krawędzią powierzchni i monitor był położony płasko na powierzchni. 3. Dociśnij pokrywę podstawy w kierunku górnej części stojaka, aby odblokować dwa występy L (około 1/2 cala) (1), a następnie zdejmij pokrywę z podpórki stojaka (2). 4. Poluzuj dwie śruby niewypadające mocujące stojak do ekranu monitora. Zdejmowanie podstawy monitora 17

24 5. Unieś podstawę do 45 stopni, aby odłączyć stojak (1), a następnie wyciągnąć stojak z monitora (2). 18 Rozdział 2 Konfiguracja i użytkowanie monitora

25 Montowanie monitora Panel monitora można przymocować do ściany, ramienia przegubowego bądź innego elementu montażowego z szablonem montażowym 100 x 100 mm. UWAGA: Urządzenie jest przeznaczone do montażu naściennego za pomocą uchwytu osiadającego aprobatę UL lub CSA. 1. Zdejmij panel monitora z podstawy. Zobacz Zdejmowanie podstawy monitora na stronie 17. OSTROŻNIE: Ten monitor jest wyposażony w otwory montażowe o rozstawie 100 mm zgodne ze standardem przemysłowym VESA. Do podłączenia do komputera akcesorium montażowego innej firmy są wymagane cztery wkręty 4 mm o skoku 0,7 mm i długości 10 mm. Nie wolno używać dłuższych wkrętów, gdyż mogą one uszkodzić monitor. Bardzo ważne jest sprawdzenie, czy akcesorium montażowe danego producenta jest zgodne ze standardem VESA, a jego nominalny obsługiwany ciężar pozwala na utrzymanie monitora. W celu uzyskania jak najlepszej wydajności ważne jest użycie kabla zasilającego i kabla wideo dostarczonych wraz z monitorem. 2. Aby przymocować monitor do wysięgnika obrotowego, włóż cztery śruby 10 mm do otworów płyty wysięgnika obrotowego i wkręć je do otworów montażowych monitora. Aby bezpiecznie przymocować monitor do innego uchwytu montażowego, postępuj zgodnie z instrukcjami dołączonymi do tego uchwytu. 3. Ponownie podłącz kable do panelu monitora. Umiejscowienie tabliczki znamionowej Znajdująca się na monitorze tabliczka znamionowa zawiera numer katalogowy części zamiennych, numer produktu i numer seryjny. Numery te mogą być potrzebne podczas kontaktowania się z firmą HP w sprawie monitora. Tabliczka znamionowa znajduje się na panelu tylnym monitora, za pokrywą na kable. Umiejscowienie tabliczki znamionowej 19

26 Instalowanie blokady kablowej Za pomocą opcjonalnej blokady kablowej oferowanej przez firmę HP można przymocować monitor do nieruchomego przedmiotu. 20 Rozdział 2 Konfiguracja i użytkowanie monitora

27 3 Korzystanie z kamery internetowej Zainstaluj oprogramowanie i sterownik CyberLink YouCam z płyty dołączonej do monitora. Jeśli nie masz napędu dysków optycznych, możesz przejść do index.do, wybrać kraj i pobrać oprogramowanie YouCam. UWAGA: Aby kamera internetowa działała, wymagane jest połączenie USB między monitorem i komputerem. Kamery internetowej można użyć do: Tworzenia filmów z plików na komputerze. Tworzenia zrzutów w celu wyświetlania, organizowania, edycji, wysyłania i drukowania. Tworzenia notatek wideo dla ulepszonego kalendarza multimedialnego i w celu ich udostępnienia. Nawiązywania komunikacji wideo za pomocą programu Windows Live Messenger lub innego kompatybilnego oprogramowania. Importowania wideo na żywo do oprogramowania do tworzenia filmów w celu zapisania, wysłania, emisji w sieci Web lub w celu nagrania na dysku. Instalowanie oprogramowania YouCam z płyty Aby zainstalować program YouCam: 1. Włóż płytę dostarczoną z monitorem do napędu optycznego komputera. 2. Wybierz opcję Install YouCam (Zainstaluj YouCam) i uruchom plik instalacyjny. 3. Postępuj zgodnie z instrukcjami na ekranie. Nagrywanie wideo i zrzutów z kamery internetowej Aby użyć programu CyberLink YouCam po jego zainstalowaniu z dołączonej płyty: 1. Kliknij przycisk Start. 2. Kliknij pozycje Programy, CyberLink YouCam, a następnie ponownie kliknij pozycję CyberLink YouCam. 3. Kliknij Tutorials (Samouczek), aby wyświetlić film instruktażowy. Uruchamianie wideoczatu lub połączeń konferencyjnych Aby skonfigurować rozmowę wideo należy mieć połączenie z Internetem i oprogramowanie umożliwiające nawiązywanie połączeń wideo przez Internet. Tak jak w przypadku oprogramowania do rozmów i przesyłania wiadomości błyskawicznych, można użyć tego rodzaju oprogramowania do rozmowy z kilkoma osobami jednocześnie. To oprogramowanie może wymagać odrębnej subskrypcji. Optymalna odległość nagrywania dźwięku za pomocą zestawu mikrofonów to około 0,5 metra (2 stopy). Instalowanie oprogramowania YouCam z płyty 21

28 Zanim będzie można skonfigurować rozmowę wideo: 1. Pobierz komunikator lub program do nawiązywania połączeń wideo. Upewnij się, że osoba do której dzwonisz posiada kompatybilne oprogramowanie do połączeń wideo. 2. Włącz kamerę internetową jako domyślne źródło sygnału wideo. Czynność tę można zazwyczaj wykonać poprzez konfigurację wideo w menu Tools (Narzędzia) w używanym oprogramowaniu. 3. Nawiąż komunikację wideo wykonując instrukcje oprogramowania do połączeń wideo. 22 Rozdział 3 Korzystanie z kamery internetowej

29 4 Korzystanie z programu HP MyRoom Program HP MyRoom jest to pokój spotkań online. Połącz się ze znajomymi z pracy twarzą w twarz i współpracuj z nimi, korzystając z narzędzi. Instalowanie oprogramowania HP MyRoom z płyty Aby zainstalować program HP MyRoom: 1. Włóż płytę dostarczoną z monitorem do napędu multimedialnego komputera. 2. Wybierz opcję Install MyRoom (Zainstaluj MyRoom) i uruchom plik instalacyjny. 3. Postępuj zgodnie z instrukcjami na ekranie. Pobieranie programu HP MyRoom z Internetu Aby pobrać program HP MyRoom: 1. Odwiedź witrynę sieci Web 2. Wybierz odpowiedni język w górnym prawym rogu ekranu. Kliknij przycisk Go (Przejdź) w razie zmiany języka. 3. Kliknij przycisk Download Now(Pobierz teraz). 4. Kliknij przycisk Run (Uruchom), aby uruchomić plik. 5. Aby zakończyć instalację oprogramowania, wykonaj instrukcje wyświetlane na ekranie. Tworzenie konta programu HP MyRoom Aby rozpocząć korzystanie z programu HP MyRoom po jego zainstalowaniu: 1. Kliknij opcję Create New Account (Utwórz nowe konto). 2. Podaj swoje nazwisko, adres i ustaw hasło. 3. Postępuj zgodnie z monitem, aby sprawdzić poprawność podanego adresu Zarejestruj się w programie HP MyRoom. 5. Zacznij korzystać z programu HP MyRoom, klikając przycisk Add Contact (Dodaj kontakt). 6. Kliknij przycisk znaku zapytania i wybierz opcję Documentation (Dokumentacja), aby zapoznać się ze szczegółowymi instrukcjami. Instalowanie oprogramowania HP MyRoom z płyty 23

30 5 Korzystanie z łącza MHL (Mobile High- Definition Link) Łącze MHL jest używane do przesyłania obrazu lustrzanego podłączonego telefonu inteligentnego lub komputera typu tablet do monitora, a także do jednoczesnego ładowania baterii urządzenia. Telefon inteligentny lub komputer typu tablet musi być podłączony za pomocą dostarczonego kabla MHL. UWAGA: Urządzenie przenośne musi być certyfikowanym urządzeniem MHL. Urządzenia certyfikowane zostały przedstawione w 1. Sprawdź, czy urządzenie jest certyfikowanym urządzeniem MHL. 2. Podłącz koniec HDMI dostarczonego w zestawie kabla sygnałowego MHL do złącza MHL/HDMI z boku monitora, a drugi jego koniec tego kabla do złącza Micro USB na urządzeniu przenośnym. UWAGA: Złącze MHL/HDMI z boku monitora jest jedynym złączem, które służy do podłączania urządzeń przenośnych MHL. 3. Jeśli ekran urządzenia przenośnego jest zablokowany lub urządzenie jest w trybie oszczędzania energii, należy odblokować ekran lub wyłączyć tryb oszczędzania energii. 4. Włącz monitor. Jeśli żadne inne połączenie wideo nie jest aktywne, wówczas nowe źródło sygnału zostanie automatycznie wykryte, a obraz z ekranu urządzenia przenośnego pojawi się na wyświetlaczu. 24 Rozdział 5 Korzystanie z łącza MHL (Mobile High-Definition Link)

31 UWAGA: Cały ekran będzie dedykowany dla urządzenia MHL, a inne źródło sygnału wideo nie będzie mogło z niego korzystać. a. Aby zmienić źródło sygnału wejściowego na HDMI/MHL, gdy inne połączenie wideo jest aktywne, naciśnij i wybierz MHL. b. Jeśli nie ma sygnału lub obraz nie jest wyświetlany, należy wyłączyć monitor, a następnie włączyć go ponownie. Rozdzielczość ekranu i skala obrazu są określane przez urządzenie przenośne. Obrazy z niektórych urządzeń przenośnych są skalowane tak, aby wypełnić ekran, ale zachowują oryginalny współczynnik proporcji. Jeśli MHL kabel jest odłączony, na monitorze zostanie wyświetlone inne aktywne źródło sygnału wideo. 25

32 6 Wyszukiwanie dalszych informacji Podręcznik użytkownika Znajdujący się na dysku Podręcznik użytkownika monitorów LCD firmy HP zawiera dodatkowe informacje na następujące tematy: Optymalizacja wydajności monitora Wskazówki dotyczące bezpieczeństwa i konserwacji Instalowanie oprogramowania z dysku Używanie menu ekranowego Pobieranie oprogramowania ze strony Informacje prawne Rozwiązywanie problemów i zalecane rozwiązanie typowych problemów Wsparcie dla produktu Aby uzyskać dodatkowe informacje o używaniu monitora, przejdź na stronę support. Wybierz kraj lub region, wybierz opcję Rozwiązywanie problemów, wpisz model posiadanego modelu w oknie wyszukiwania, a następnie kliknij przycisk Przejdź. UWAGA: support. Instrukcja obsługi, informator i sterowniki są dostępne pod adresem Jeśli niniejsza instrukcja oraz publikacja HP LCD Monitors Reference Guide (Informator dotyczący monitorów HP LCD) nie zawierają odpowiedzi na Twoje pytania, możesz skontaktować się z pomocą techniczną. Pomoc serwisową w Stanach Zjednoczonych można uzyskać pod adresem Pomoc serwisową poza Stanami Zjednoczonymi można uzyskać pod adresem Pod tym adresem można skorzystać z następujących możliwości: Czat online z technikiem HP UWAGA: Jeśli czat pomocy technicznej nie jest dostępny w danym języku, należy wybrać wersję angielską. Wyszukanie numerów telefonów wsparcia technicznego Lokalizowanie centrum serwisowego HP 26 Rozdział 6 Wyszukiwanie dalszych informacji

33 A Dane techniczne UWAGA: Wszystkie specyfikacje odpowiadają typowym danym technicznym udostępnianym przez producentów podzespołów stosowanych w produktach HP. Rzeczywiste działanie produktów może różnić się od podanego. HP S240ml Użyteczna powierzchnia obrazu Przekątna 60,5 cm Przekątna 23,8 cali Maksymalna masa (bez opakowania) 6,6 kg 14,55 funta Wymiary (z podstawą) Wysokość Głębokość Szerokość Maksymalna rozdzielczość graficzna Optymalna rozdzielczość graficzna Wymagania dotyczące temperatury otoczenia Temperatura eksploatacji Temperatura przechowywania Wysokość nad poziomem morza W trakcie pracy Przechowywanie/wysyłka Źródło zasilania Złącze wejściowe 38,4 cm 23,9 cm 54,0 cm 1920 x 1080 (60 Hz) dla wejścia cyfrowego 1920 x 1080 (60 Hz) dla wejścia cyfrowego od 5 do 35 C od -20 do 60 C od 0 m do m od 0 m do m V prądu przemiennego, 50/60 Hz, zasilacz zewnętrzny Jedno złącze DisplayPort (kabel jest dostarczany), jedno złącze HDMI (kabel jest dostarczany), jedno złącze VGA (kabel jest dostarczany) i jedno złącze MHL/HDMI (kabel jest dostarczany) 15,1 cala 9,4 cala 21,3 cala od 41 do 95 F od -4 do 140 F od 0 do stóp od 0 do stóp UWAGA: Aby uzyskać dostęp do najnowszych lub dodatkowych specyfikacji tego produktu, przejdź na stronę i wyszukaj model swojego monitora w celu wyświetlenia jego danych QuickSpecs. Rozpoznawanie wstępnie ustawionych rozdzielczości ekranu Wymienione niżej rozdzielczości ekranu są najpowszechniej używanymi trybami i zostały skonfigurowane jako fabryczne ustawienia domyślne. Monitor automatycznie rozpoznaje te wstępnie ustawione tryby, a obraz wyświetlany z ich użyciem ma prawidłowy rozmiar i jest poprawnie wyśrodkowany na ekranie. HP S240ml 27

34 HP S240ml Tabela A-1 Tryby zdefiniowane fabrycznie Ustawi enia fabryc zne Format piksela Częstotliwość pozioma (khz) Częstotliwość pionowa (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,00 60, x ,702 59, ,981 60, ,935 59, x ,00 60, ,29 59, ,50 60,00 Tabela A-2 Tryby wideo wysokiej rozdzielczości Ustawi enia fabryc zne Nazwa trybu synchronizacji Format piksela Częstotliwość pozioma (khz) Częstotliwość pionowa (Hz) 1 480p ,469 59, p , p , p p , p ,5 60 Zasilacz Tabela A-3 Zasilacze/Model Producent Numer modelu Parametry znamionowe zasilacza TPV ADPC W/19 V 28 Załącznik A Dane techniczne

35 Wprowadzanie trybów użytkownika Sporadycznie sygnał kontrolera wideo może wywoływać tryb, który nie jest wstępnie ustawiony. Ma to miejsce w następujących sytuacjach: Używana jest niestandardowa karta graficzna. Nie jest używany tryb wstępnie ustawiony. Jeśli taka sytuacja wystąpi, może być konieczne dostosowanie parametrów monitora za pomocą menu ekranowego. Użytkownik może wprowadzić zmiany dotyczące każdego z tych trybów, a następnie zapisać wprowadzone zmiany w pamięci. Monitor automatycznie zapisuje nowe ustawienie, następnie wykrywa nowy tryb tak samo jak ma to miejsce w przypadku trybów wstępnie ustawionych. Użytkownik może nie tylko korzystać z ustawień fabrycznych, ale może też skonfigurować i zapisać co najmniej dziesięć własnych trybów. Funkcja oszczędzania energii Monitory obsługują tryb zmniejszonego zużycia energii. Stan ten jest uruchamiany, gdy monitor wykryje brak sygnału synchronizacji pionowej i/lub sygnału synchronizacji poziomej. Po wykryciu braku tych sygnałów ekran monitora jest wygaszany, podświetlenie jest wyłączane, a dioda zasilania zaczyna świecić w kolorze bursztynowym. W trybie zmniejszonego zużycia energii pobór mocy przez monitor wynosi 0,5 W. Powrót monitora do normalnego trybu pracy jest poprzedzany krótkim okresem nagrzewania. Informacje o ustawianiu funkcji oszczędzania energii (zwanych też funkcjami zarządzania zasilaniem) można znaleźć w instrukcji obsługi komputera. UWAGA: Funkcja oszczędzania energii działa tylko w przypadku podłączenia monitora do komputera wyposażonego w funkcje oszczędzania energii. Wybierając odpowiednie ustawienia w narzędziu Sleep Timer monitora, można również zaprogramować wprowadzanie monitora w tryb zmniejszonego zużycia energii po upływie zdefiniowanego czasu. Po wprowadzeniu monitora w tryb zmniejszonego zużycia energii przez narzędzie Sleep Timer wskaźnik zasilania zaczyna migać w kolorze pomarańczowym. Wprowadzanie trybów użytkownika 29
