1 Kapsuła balonu SR0FLY

2 Kapsuła balonu zawierała następujące urządzenia: - tracker FLY-track - zmodernizowana wersja FHI-traka autorstwa Tomka SP3FHI, zawiera tracker i stacje meteo: pomiar temperatury, ciśnienia, wilgotności. Wysyła na zmianę: dwie ramki telemetryczne i jedną z połoŝeniem. W skład trackera wchodzi: GPS Axiom + antena aktywna, Yaesu FT2008, tracker fly-trak, QRG MHz. - tracker TinyTrack3 - Wysyła na zmianę: jedną ramkę telemetryczną i jedną z połoŝeniem. W skład trackera wchodzi: GPS Axiom + antena aktywna, motorola GP600, tracker TinyTrak3, QRG MHz.

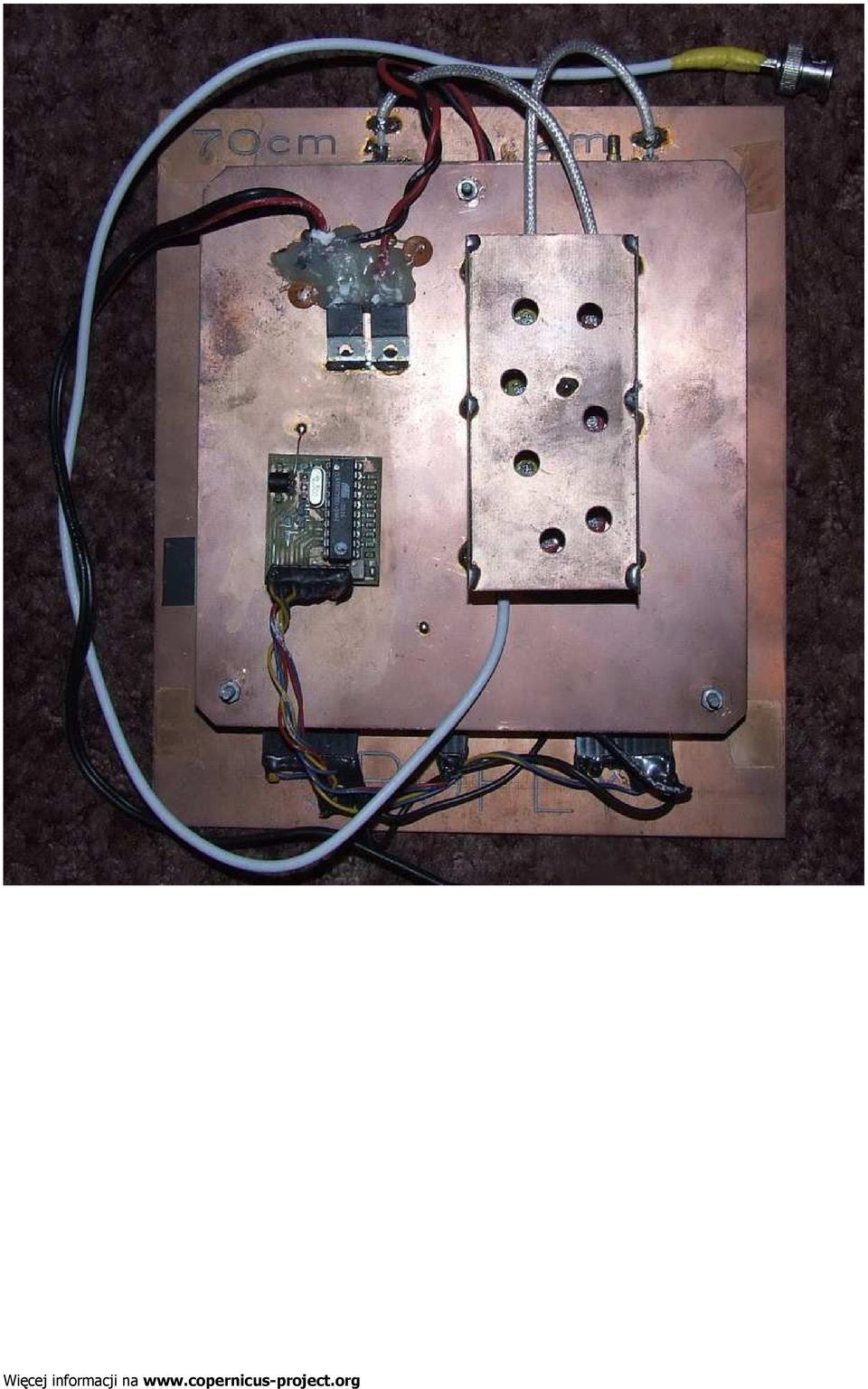

3 - przemiennik cross-bandowy 2m/70cm QRG 2m 145,587.5MHz, QRG 70cm 439,512.5MHz. Przemiennik oparty na motoroli MTX838 i GP600, sterownik SP3VSS przystosowany do przemiennika cross-bandowego. Ograniczenie jednej transmisji 15 sekund, roger-beep na obu pasmach. Brak blokad typu CTCSS, pojawienie się nośnej na jednym paśmie powoduje nadawanie na drugim. Dane Przemiennika SR0FLY. znak: SR0FLY częstotliwość: 2m ,5MHz, 70cm ,5MHz modulacja: 16F3 moc: 2m - 0.5W, 70cm - 0.5W miejsce instalacji: Balon Stowarzyszenia Copernicus Project konstruktor: Artur SP3VSS, Jarek SP3SWJ radio 2m: MOTOROLA GP600 radio 70cm: MOTOROLA MTSX838 antena 2m: 1/4 fali antena 70cm: 5/8 fali filtr dupleksowy: czteroobwodowy duplekser 2m/70cm kable połączeniowe: RG-142 wtyki: typu BNC - AMPHENOL napięcie zasilania: 12V/1A mikroprocesorowy (procesor 89C2051), sterowanie PTT, sterownik: generacja roger-beepa i znamiennika Zasięg: 500km

4

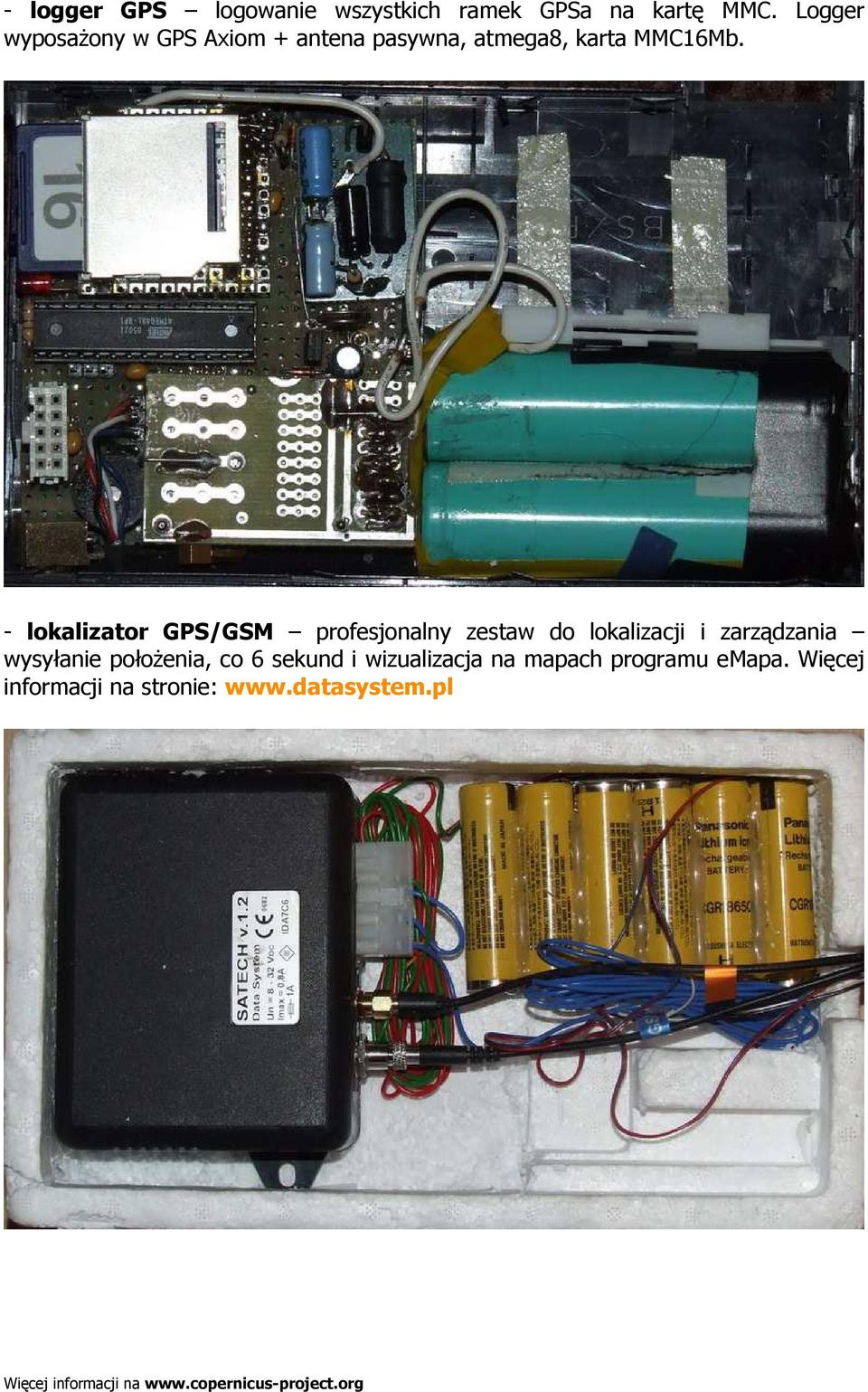

5 - logger GPS logowanie wszystkich ramek GPSa na kartę MMC. Logger wyposaŝony w GPS Axiom + antena pasywna, atmega8, karta MMC16Mb. - lokalizator GPS/GSM profesjonalny zestaw do lokalizacji i zarządzania wysyłanie połoŝenia, co 6 sekund i wizualizacja na mapach programu emapa. Więcej informacji na stronie:

6 - aparat Kodak 2Mpx sterowany z procesora, wykonuje zdjęcia, co 15 sekund - kamera z zapisem obrazu na karcie MMC rozdzielczość 320x240, karta 1Gb czas zapisu około 1,5 godziny. Kapsuła została zbudowana z dwóch części pojemnika styropianowego normalnie przeznaczonego do przewozu krwi. W górnej części przyklejono laminat, który słuŝy jako ekran. Z boku przymocowane są dwie aktywne anteny GPS, jedna antena GPS/GSM, pasywna antena GPS i antena ćwierć-falowa trackera TinyTrak3. Od spodu zamocowano taki sam laminat a w nim zainstalowano dwie anteny ćwierć-falowe: do przemiennika 2m/70cm i trackera fly-trak. Od spodu zamocowany został pojemnik zawierający kamerę zapisującą obraz. W bok dolnego pojemnika styropianowego wklejono robioną na zamówienie podwójną szybę wypełnioną gazem do aparatu fotograficznego. Płytka czujników stacji meteo przyklejona została z lewej strony kapsuły. Z boku przyklejona została płytka z zaciskami pozwalającymi na ładowanie baterii akumulatorów litowo-jonowych. Do zasilania uŝyto trzech kompletów akumulatorów li-ion. Dwa z nich o napięciu 12,8V i jeden 8,4V. Jeden z akumulatorów 12,8V zasilała moduł nawigacji GPS/GSM, drugi zasilał przemiennik i tracker tinytrak3. Bateria 8,4V zasilała tracker fly-trak i aparat fotograficzny. Kamera była zasilana z baterii LR03 a logger z własnej baterii akumulatorów li-ion o napięciu 8,4V. Wszystkie elementy kapsuły zostały złoŝone w kanapkę i usztywnione kostkami styropianu. Aby uniemoŝliwić skraplanie się wody wewnątrz kapsuły do kaŝdego urządzenia zostało włoŝone kilka worków z pochłaniaczem wilgoci. Po uruchomieniu wszystkich urządzeń i sprawdzeniu poprawności działania kapsuła została sklejona i zafoliowana folią typu stretch. Na wierzchu naklejona została taśma z informacją o zawartości i numerem kontaktowym w razie znalezienia. Cała kapsuła z zawartością waŝyła 4kg. Konstruktor kapsuły: Artur SP3VSS wraz z zespołem
