1 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: PROJEKT POWYKONAWCZY część techniczna Inteligentny System Sterowania Ruchem Regionu Podhalańskiego Odcinek DK47 SMWr2 kilometraż 34/6+99m KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy strona tytułowa

2 Spis treści: 1.0. Wstęp Przedmiot projektu Elementy stacji wykorzystanych w systemie Kamera monitoringu ruchoma - obrotowa Promiennik podczerwieni Infrastruktura komunikacyjna GSM/GPRS Układ zasilania Blok zasilania Konstrukcje wsporcze... 5 ISSRRP szczegółowy projekt techniczny strona 1

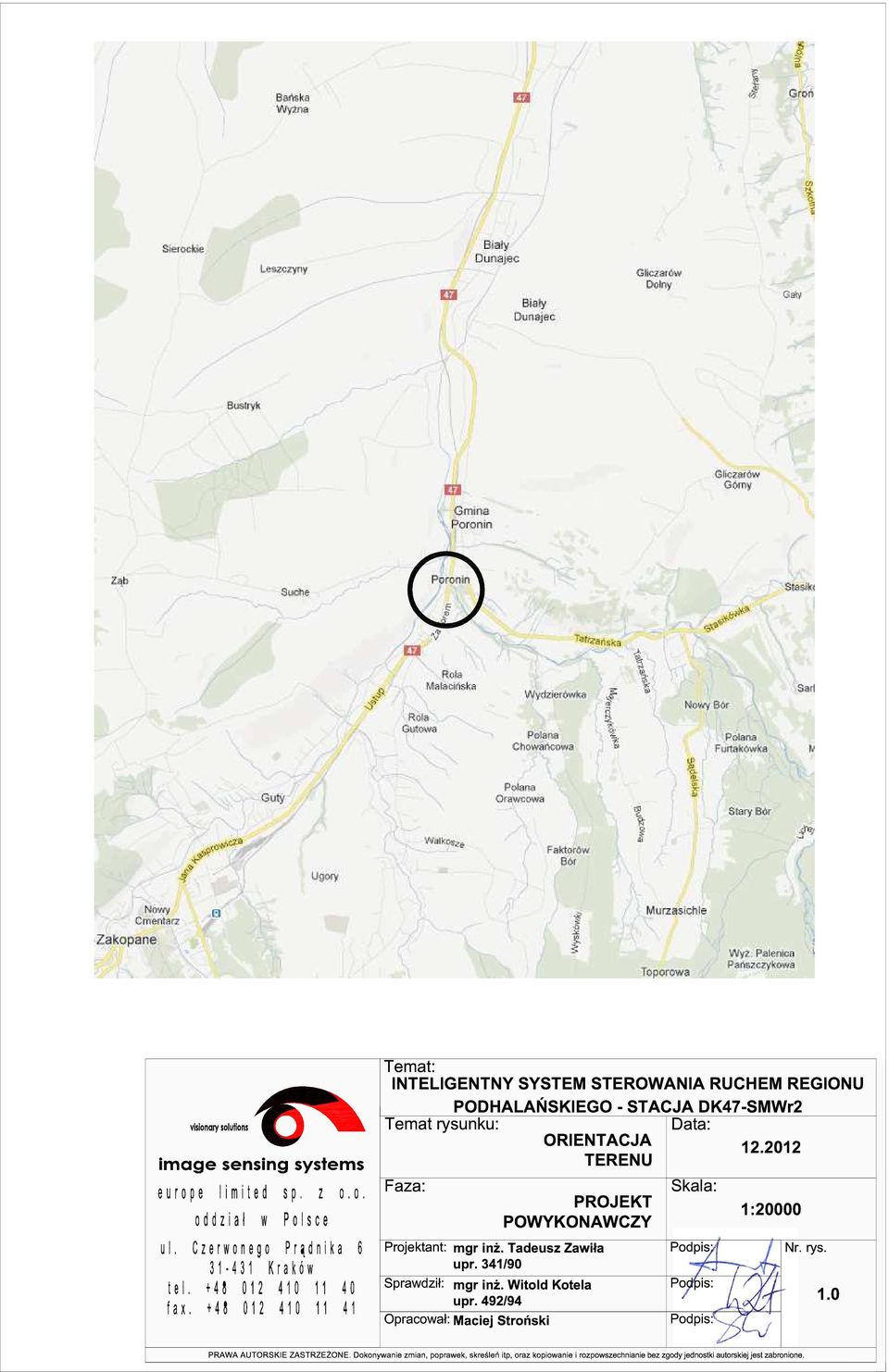

3 SPIS RYSUNKÓW: 1.0 Orientacja terenu 2.0 Mapa wysokościowa w skali 1: Przekrój poprzeczny drogi 4.0 Konstrukcja stacji ISSRRP szczegółowy projekt techniczny strona 2

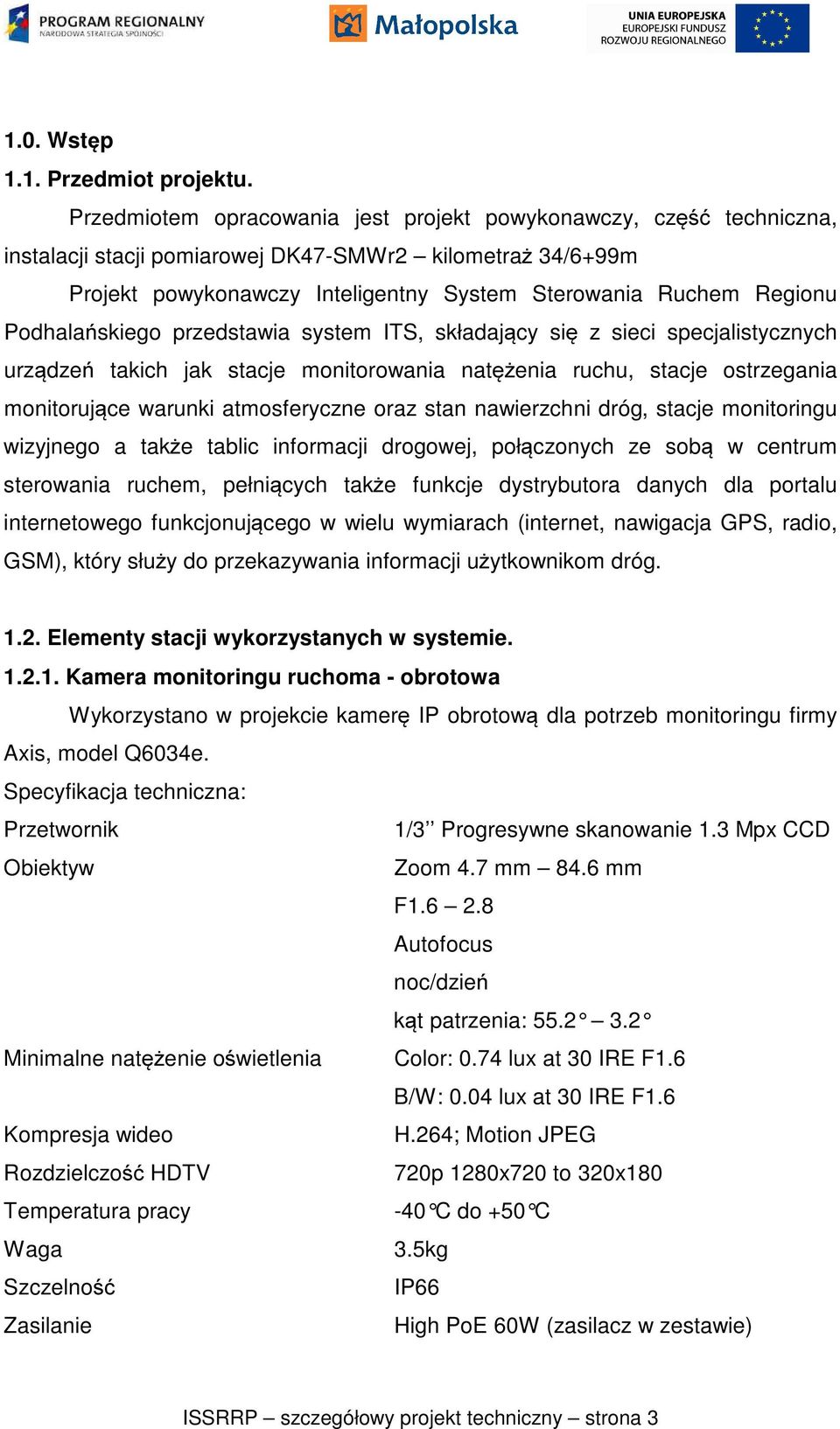

4 1.0. Wstęp 1.1. Przedmiot projektu. Przedmiotem opracowania jest projekt powykonawczy, część techniczna, instalacji stacji pomiarowej DK47-SMWr2 kilometraż 34/6+99m Projekt powykonawczy Inteligentny System Sterowania Ruchem Regionu Podhalańskiego przedstawia system ITS, składający się z sieci specjalistycznych urządzeń takich jak stacje monitorowania natężenia ruchu, stacje ostrzegania monitorujące warunki atmosferyczne oraz stan nawierzchni dróg, stacje monitoringu wizyjnego a także tablic informacji drogowej, połączonych ze sobą w centrum sterowania ruchem, pełniących także funkcje dystrybutora danych dla portalu internetowego funkcjonującego w wielu wymiarach (internet, nawigacja GPS, radio, GSM), który służy do przekazywania informacji użytkownikom dróg Elementy stacji wykorzystanych w systemie Kamera monitoringu ruchoma - obrotowa Wykorzystano w projekcie kamerę IP obrotową dla potrzeb monitoringu firmy Axis, model Q6034e. Specyfikacja techniczna: Przetwornik 1/3 Progresywne skanowanie 1.3 Mpx CCD Obiektyw Zoom 4.7 mm 84.6 mm F Autofocus noc/dzień kąt patrzenia: Minimalne natężenie oświetlenia Color: 0.74 lux at 30 IRE F1.6 B/W: 0.04 lux at 30 IRE F1.6 Kompresja wideo H.264; Motion JPEG Rozdzielczość HDTV 720p 1280x720 to 320x180 Temperatura pracy -40 C do +50 C Waga 3.5kg Szczelność IP66 Zasilanie High PoE 60W (zasilacz w zestawie) ISSRRP szczegółowy projekt techniczny strona 3

5 Promiennik podczerwieni Do kamery monitoringu ruchomego dołączono promienniki podczerwieni IR Redbeam IR nm w celu oświetlenia pola widzenia kamery podczas pracy w trudnych warunkach. Specyfikacja techniczna: Moc wyjściowa 3600mW Długość fali 850nm Kąt połowy mocy 15 Zasięg 90m Zasilanie DC 12V, AC 24V Pobór mocy 10W Temperatura pracy C Wymiary 199 x 104 x 128mm Masa 0,4kg Infrastruktura komunikacyjna GSM/GPRS Podstawowym medium łączności wykorzystywanym do transmisji danych z posterunku do stacji bazowej jest pakietowa transmisja danych EDGE/3G. Urządzeniem pośredniczącym pomiędzy kamerą obrotową a siecią EDGE/3G jest specjalizowany router firmy Teltonika model 3G RUT104. Specyfikacja techniczna: Zasilanie 9-21V DC Procesor 400MIPS ARM9 RAM 128Mbitów Pamięć Flash 64Mbitów HSUPA/HSDPA/UMTS 1900/2100 MHz / 850/1900/2100MHz / 850/1900/2100/AWS MHz EDGE 850/900/1800/1900 MHz IEEE bg Wymiary 100mm x 85mm x 36mm (dł. x szer. x wys.) Waga 280g ISSRRP szczegółowy projekt techniczny strona 4

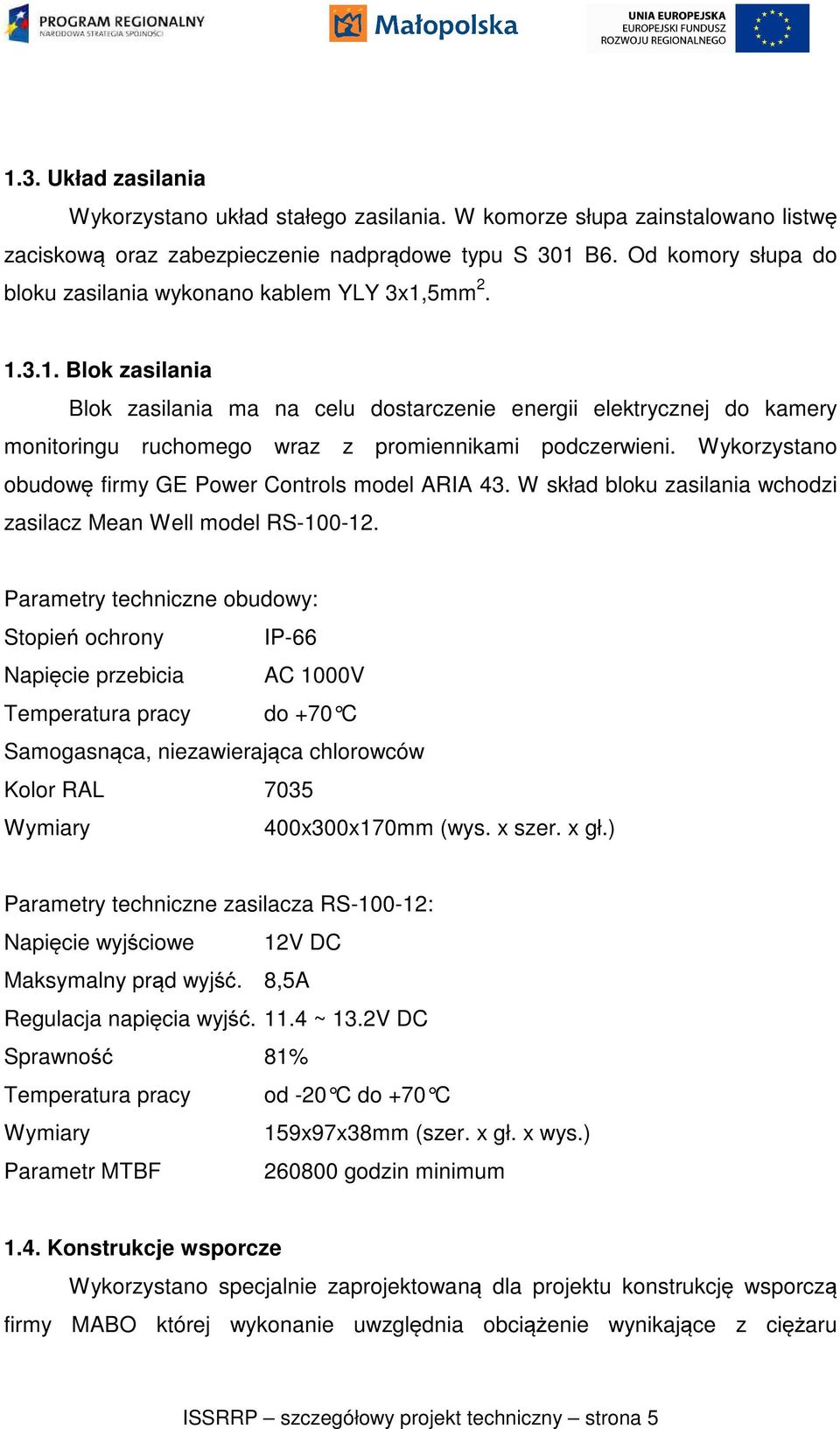

6 1.3. Układ zasilania Wykorzystano układ stałego zasilania. W komorze słupa zainstalowano listwę zaciskową oraz zabezpieczenie nadprądowe typu S 301 B6. Od komory słupa do bloku zasilania wykonano kablem YLY 3x1,5mm Blok zasilania Blok zasilania ma na celu dostarczenie energii elektrycznej do kamery monitoringu ruchomego wraz z promiennikami podczerwieni. Wykorzystano obudowę firmy GE Power Controls model ARIA 43. W skład bloku zasilania wchodzi zasilacz Mean Well model RS Parametry techniczne obudowy: Stopień ochrony IP-66 Napięcie przebicia AC 1000V Temperatura pracy do +70 C Samogasnąca, niezawierająca chlorowców Kolor RAL 7035 Wymiary 400x300x170mm (wys. x szer. x gł.) Parametry techniczne zasilacza RS : Napięcie wyjściowe 12V DC Maksymalny prąd wyjść. 8,5A Regulacja napięcia wyjść ~ 13.2V DC Sprawność 81% Temperatura pracy od -20 C do +70 C Wymiary 159x97x38mm (szer. x gł. x wys.) Parametr MTBF godzin minimum 1.4. Konstrukcje wsporcze Wykorzystano specjalnie zaprojektowaną dla projektu konstrukcję wsporczą firmy MABO której wykonanie uwzględnia obciążenie wynikające z ciężaru ISSRRP szczegółowy projekt techniczny strona 5

7 i powierzchni zainstalowanych elementów oraz strefy wiatrowej i wysokości npm. Montaż bloku zasilania, został wykonany na projektowanym słupie. Rysunek numer 4.0 przedstawia rozwiązanie konstrukcyjne słupa wraz z naniesionymi wysokościami od poziomu gruntu. ISSRRP szczegółowy projekt techniczny strona 6

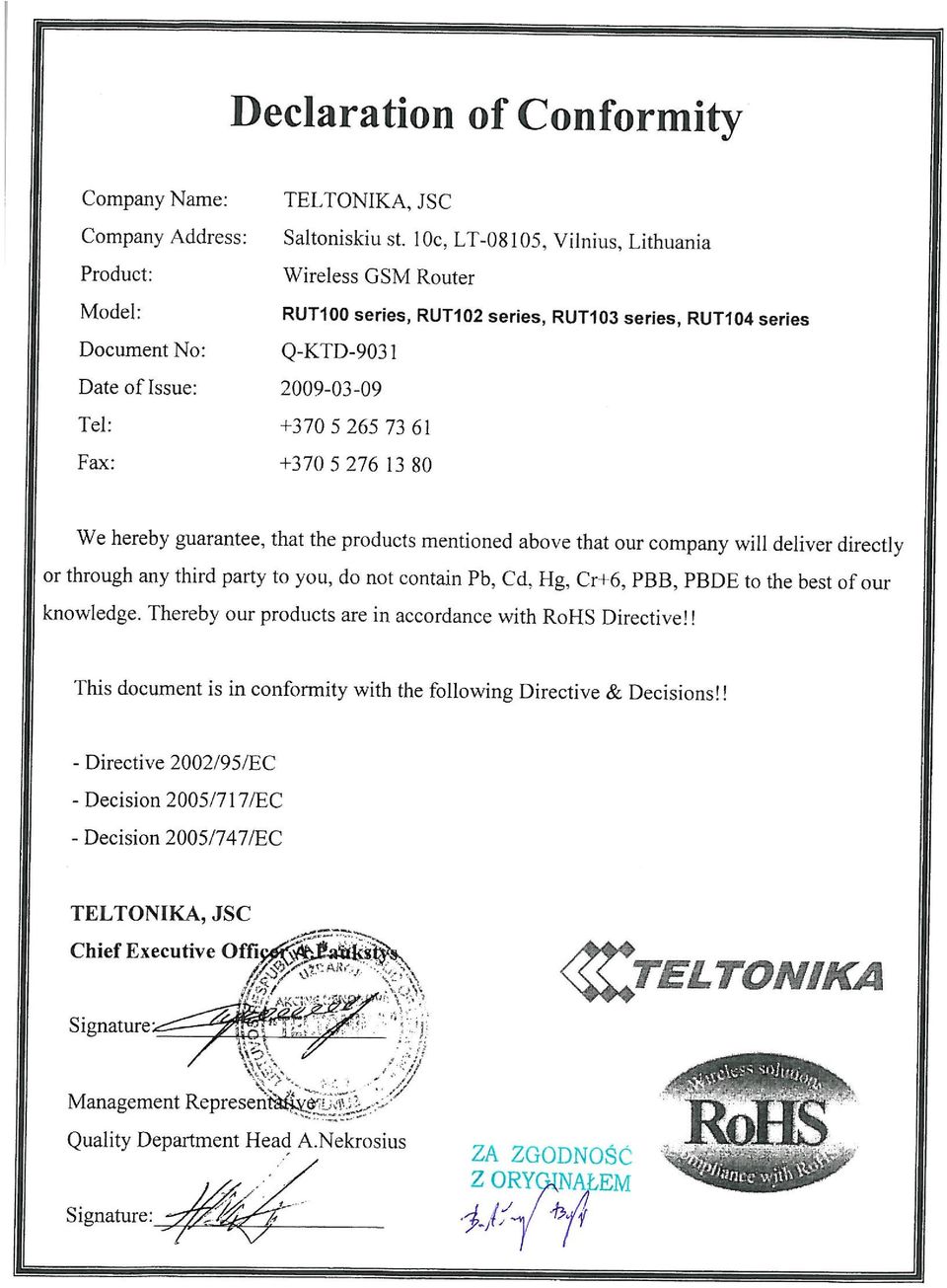

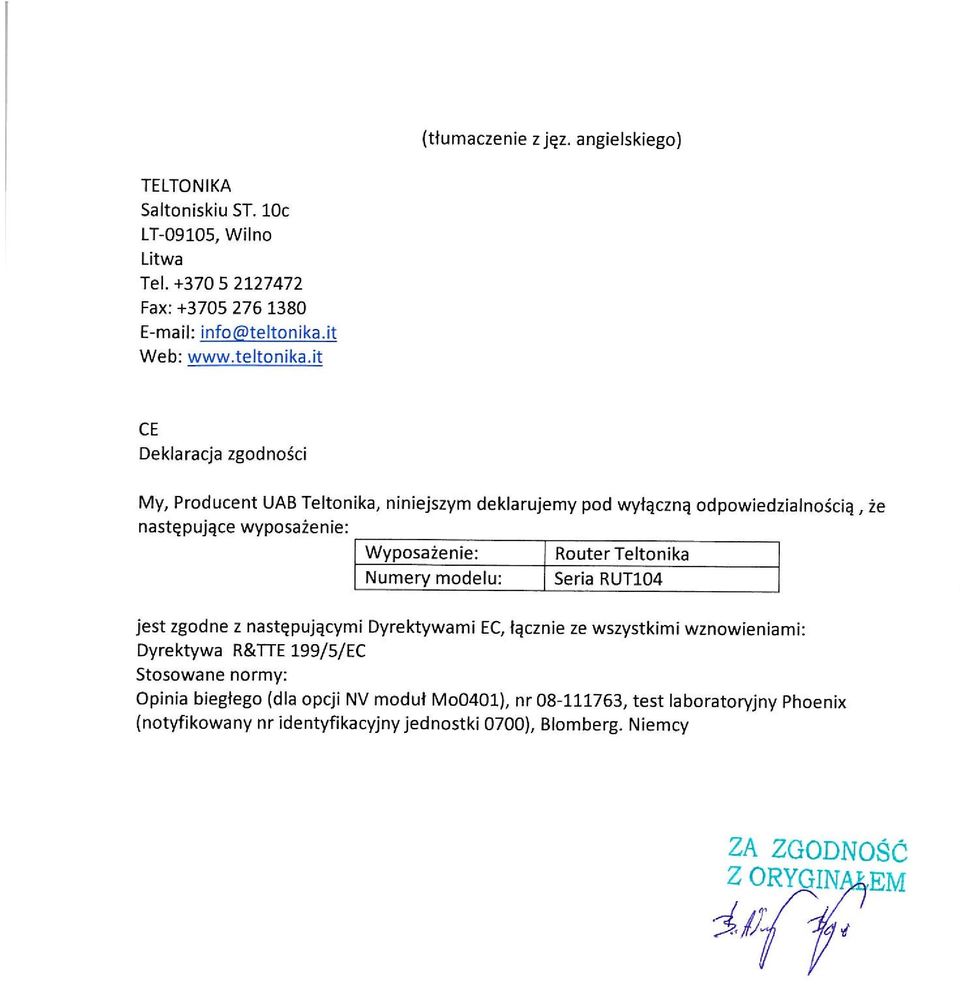

8 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: Inteligentny System Sterowania Ruchem Regionu Podhalańskiego DK47-SMWr2 kilometraż 34/6+99m Region podhalański Zarząd Dróg Wojewódzkich w Krakowie. Ul. Głowackiego 56, Kraków Wykaz certyfikatów 1. Deklaracja Zgodności MABO 2. Certyfikat Zgodności GE Power Controls 3. Deklaracja Zgodności Axis 4. Deklaracja Zgodności Dipol 5. Deklaracja Zgodności Mean Well 6. Deklaracja Zgodności Teltonika KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy wykaz certyfikatów
