1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY p WZORU UŻYTKOWEGO (19) (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) Y (51) Int.CI. B42F 7/04 ( ) B42D 1/06 ( ) (54) Okładka na dokumenty (43) Zgłoszenie ogłoszono: BUP 13/05 (73) Uprawniony z prawa ochronnego: Szaniawski Paweł Krzysztof, Pruszków, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/07 (72) Twórca(y) wzoru użytkowego: Paweł Krzysztof Szaniawski, Pruszków, PL co co (O

2 Eu Gbm Okładka na dokumenty Przedmiotem wzoru użytkowego jest okładka na dokumenty, umożliwiająca ich trwałą oprawę. Znany jest szereg okładek, pozwalających na przechowywanie dokumentów. Najprostsze okładki składają się z powierzchni zachodzących na siebie, wiązanych tasiemką lub mocowanych gumką. W okładki tego typu wkłada się dokumenty luzem lub spięte spinaczami czy zszywkami. Okładki wykonane z kartonu posiadają szereg bigowań, umożliwiających zginanie elementów okładki. Istnieje również szereg okładek, w których dokumenty zespala się z sobą albo poprzez wykonanie w dokumentach otworów i spięcie ich ze sobą specjalnymi wkładkami metalowymi, przymocowanymi trwale do okładki lub poprzez bindowanie dokumentów. Pierwszy typ okładek może być wykorzystany we własnym zakresie, dokumenty złączone są rozłącznie, jednak rozwiązanie to jest mało elastyczne i nie zawsze pożądana jest możliwość dowolnego uzupełniania lub dekompletowania zawartości dokumentów. Ponadto spinane dokumenty muszą posiadać z lewej strony duży wolny margines na wykonanie otworów. Z kolei metoda bindowania wymaga wykonania okładki przy użyciu specjalistycznego urządzenia. Znana jest z opisu patentowego US okładka na dokumenty. Rozwiązanie według US posiada pięć bigowań, przy czym bigowania te są uwarunkowane w taki sposób aby odległość między bigowaniami nr 3 i 4 była dobrana odpowiednio do grubości łączonych dokumentów. Okładka na części wierzchniej oprawionych dokumentów położona jest aż w trzech warstwach. Jak pokazano na fig. 1-5, złożoną okładkę najpierw układa się na wierzchu łączonych dokumentów, następnie całość

3 2 zszywa się ze sobą a wierzchnią część okładki zawija się wokół spiętych dokumentów.. Okładka okala dokumenty tylko raz a na wierzchu znajdują się trzy warstwy okładki. Okładka według wzoru ma kształt prostokąta z wykonanymi na jej powierzchni pięcioma bigowaniami, ułatwiającymi zaginanie wzdłuż linii bigowań. Bigowania wykonane są w odległościach różnych od siebie, przy czym dwa pierwsze bigowania i dwa ostatnie bigowania wykonane są parami obok siebie i rozdzielone środkowym bigowaniem. Odległość wzajemna dwóch pierwszych bigowań odpowiada grubości kompletu łączonych kartek dokumentów. Odległość od drugiego z pierwszych bigowań do środkowego bigowania odpowiada szerokości okładziny wierzchniej okładki. Odległość wzajemna dwóch ostatnich bigowań jest nieco większa od odległości wzajemnej dwóch pierwszych bigowań. Odległość drugiego z ostatnich bigowań od brzegu okładki odpowiada szerokości oprawianych dokumentów, do których jest ona przeznaczona. Powierzchnia utworzona między brzegiem okładki (od strony dwóch pierwszych bigowań) a pierwszym bigowaniem zaopatrzona jest w element samoprzylepny. Okładkę składa się wzdłuż bigowań, przy czym kierunek zagięcia dwóch pierwszych bigowań jest odwrotny do kierunku zagięcia środkowego bigowania i dwóch ostatnich bigowań. W obszar utworzony między dwoma pierwszymi bigowaniami wkłada się dokumenty przeznaczone do oprawienia i wykonuje dowolne połączenie dokumentów z okładką np. poprzez zszycie zszywaczami.. Następnie zaginając okładkę wzdłuż następnych bigowań zakrywa się dokumenty od tyłu oraz przykrywa miejsce połączenia kartek z okładką. Okładka według wzoru użytkowego może być wykonana w dowolnym, formacie, zgodnym z formatem oprawianych dokumentów. Różne rozstawienie wzajemne bigowań umożliwia wytwarzanie okładek przeznaczonych do oprawiania pliku dokumentów o różnej grubości. Dwa pierwsze bigowania i/lub dwa ostanie bigowania mogą być wykonane dowolną techniką tak, aby umożliwiały zgięcie okładki w pożądany sposób. Ponadto materiał, z którego wykonana jest okładka może posiadać różną grubość i fakturę powierzchni. Oprawianie dokumentów w sposób trwały i estetyczny może być wykonywane przez użytkownika we własnym zakresie.

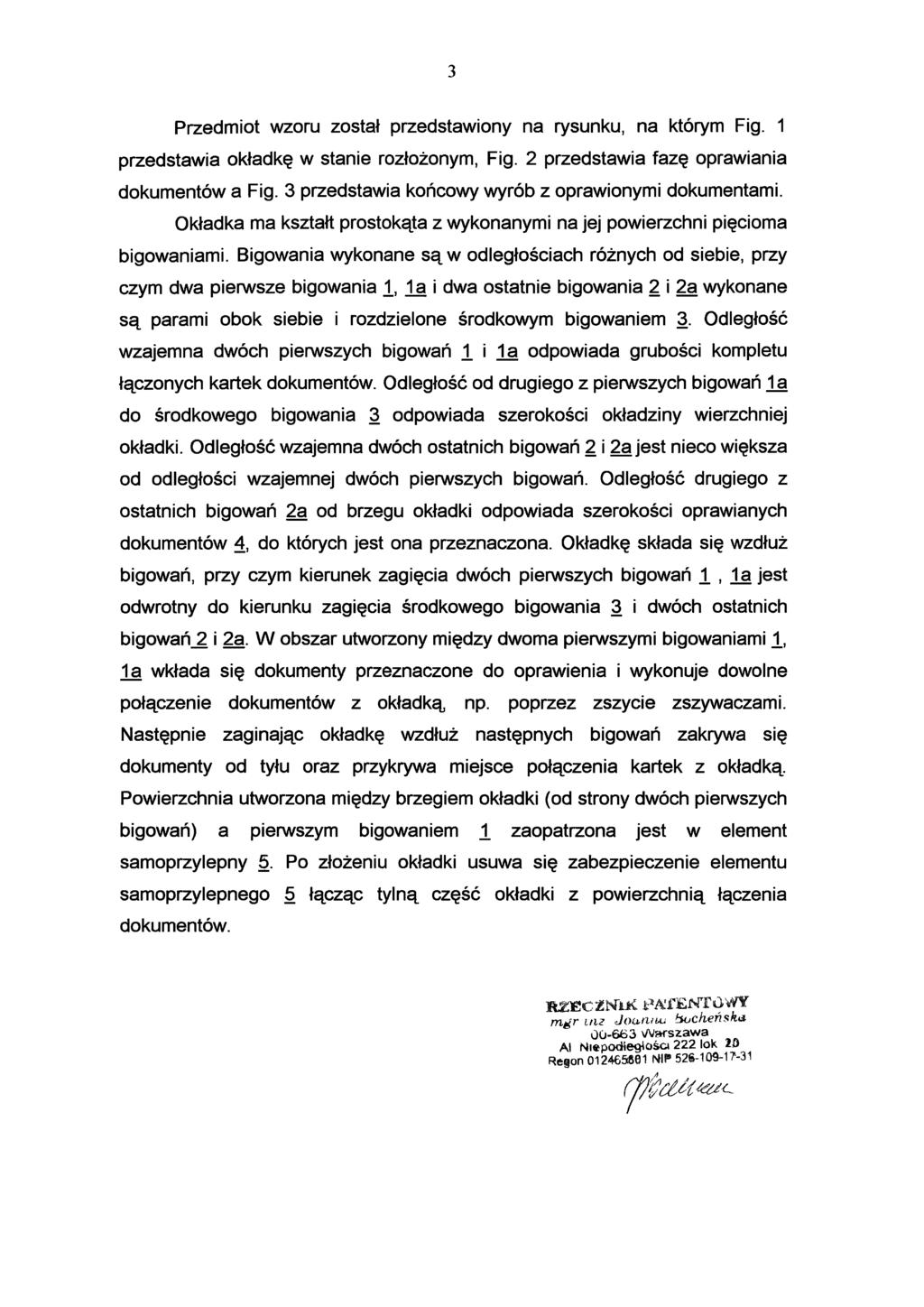

4 3 Przedmiot wzoru został przedstawiony na rysunku, na którym Fig. 1 przedstawia okładkę w stanie rozłożonym, Fig. 2 przedstawia fazę oprawiania dokumentów a Fig. 3 przedstawia końcowy wyrób z oprawionymi dokumentami. Okładka ma kształt prostokąta z wykonanymi na jej powierzchni pięcioma bigowaniami. Bigowania wykonane są w odległościach różnych od siebie, przy czym dwa pierwsze bigowania 1, la i dwa ostatnie bigowania 2 i 2a wykonane są parami obok siebie i rozdzielone środkowym bigowaniem 3. Odległość wzajemna dwóch pierwszych bigowań 1 i la odpowiada grubości kompletu łączonych kartek dokumentów. Odległość od drugiego z pierwszych bigowań la do środkowego bigowania 3 odpowiada szerokości okładziny wierzchniej okładki. Odległość wzajemna dwóch ostatnich bigowań 2 i 2a jest nieco większa od odległości wzajemnej dwóch pierwszych bigowań. Odległość drugiego z ostatnich bigowań 2a od brzegu okładki odpowiada szerokości oprawianych dokumentów 4, do których jest ona przeznaczona. Okładkę składa się wzdłuż bigowań, przy czym kierunek zagięcia dwóch pierwszych bigowań 1, la jest odwrotny do kierunku zagięcia środkowego bigowania 3 i dwóch ostatnich bigowań_2 i 2a. W obszar utworzony między dwoma pierwszymi bigowaniami 1, 1a wkłada się dokumenty przeznaczone do oprawienia i wykonuje dowolne połączenie dokumentów z okładką np. poprzez zszycie zszywaczami. Następnie zaginając okładkę wzdłuż następnych bigowań zakrywa się dokumenty od tyłu oraz przykrywa miejsce połączenia kartek z okładką. Powierzchnia utworzona między brzegiem okładki (od strony dwóch pierwszych bigowań) a pierwszym bigowaniem 1 zaopatrzona jest w element samoprzylepny 5. Po złożeniu okładki usuwa się zabezpieczenie elementu samoprzylepnego 5 łącząc tylną część okładki z powierzchnią łączenia dokumentów. RLLC2NiK PATENTOWY mgr im Joantuj bocheńska \Aterszawa Al Niepodie^ośa 222 lok 20 Regon *01 NIP

5 ĄĄH DĄ<o Zastrzeżenie ochronne Okładka na dokumenty w kształcie prostokąta, posiadająca pięć bigowan oraz element samoprzylepny, znamienna tym, że odległość wzajemna dwóch pierwszych bigowan IV i /1a/ odpowiada grubości kompletu łączonych kartek dokumentów, odległość od drugiego z pierwszych bigowan 71 a/ do środkowego bigowania /3/ odpowiada szerokości okładziny wierzchniej okładki a odległość wzajemna dwóch ostatnich bigowan 121 i /2a/ jest nieco większa od odległości wzajemnej dwóch pierwszych bigowan natomiast element samoprzylepny 151 znajduje się na powierzchni utworzonej między brzegiem okładki od strony dwóch pierwszych bigowan a pierwszym bigowaniem. n%gr mz Joanna bocheńska 0Q-6fc3 Warszawa Al i^epodłegłosci 222 lok 10 RegpnGI NIP *-^ yfflzć&i^

6 1 14 i i _5.2a.2.3 1a _1 Fig.1 E Fig.3 m&?r jr,: fo'tił>it, Hol hc,'łska \(\Ićh szawa ul NoakowsK>ego 18/20 o *27 Regon
