1 SYSTEM SZYNOPRZEWODÓW

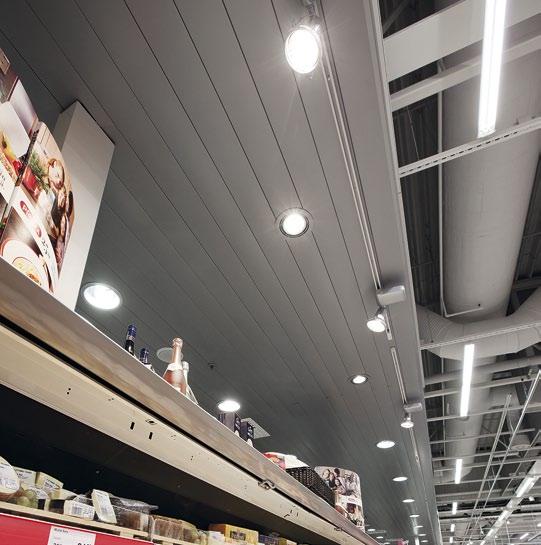

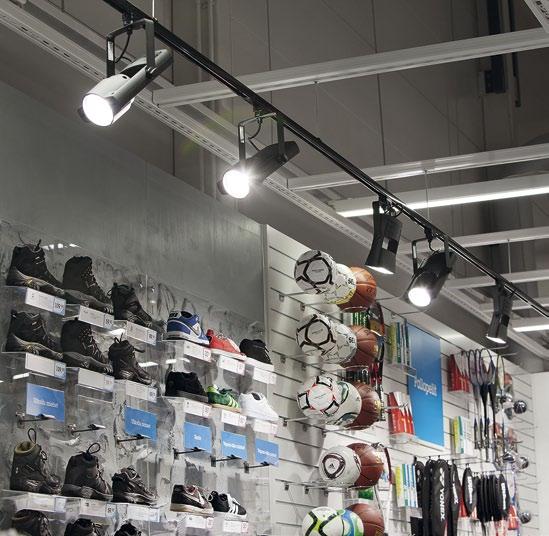

2 Lumisys Ltd Lumisys Ltd jest fińską spółką specjalizującą się w produkcji szynoprzewodów. Lumisys Ltd nie podlega żadnym producentom nie jest z nimi związana. Od 2009 roku Lumisys Ltd jest filią Propria Group. Firma Meka Pro Oy, jedna z wiądących na rynku kabli w krajach północnych, obejmującym Finlandię, Szwecję, Rosję i Białoruś, jest filią prywatnej spółki fińskiej Propria Group. Więcej o Lumisys Ltd ir Meka Pro Oy znajdą Państwo na stronach oraz W katalogu przedstawione są szynoprzewody UNIPRO wraz z akcesoriami. Szynoprzewody stosowane są do montażu różnego rodzaju opraw oświetleniowych w pomieszczeniach biurowych, sklepach, restauracjach, salach handlowych i wystawowych, muzeach. W szynoprzewodach nie ma kabli, prąd płynie w nich za pomocą miedzianych przewodów zasilających. Szynoprzewody występują w dwóch typach zawieszane i kasetowe. Te drugie stosowane są w pomieszczeniach z podwieszanym sufitem. Konstrukcja szynoprzewodów pozwala na szybką i prosta zmianę miejsca zomantowania opraw oświetleniowych bez zdejmowania ich z szynoprzewodów. Szynoprzewody wraz z oprawami oświetleniowymi stanowią istotny element aranżacji wnętrz, które można poddać różnorodnym rozwiązaniom oświetleniowym. 2

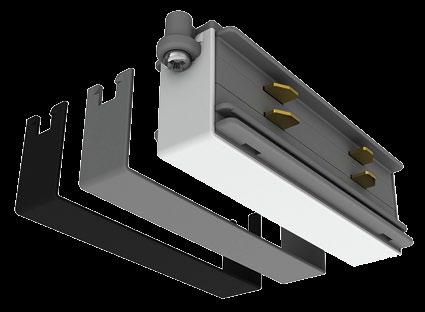

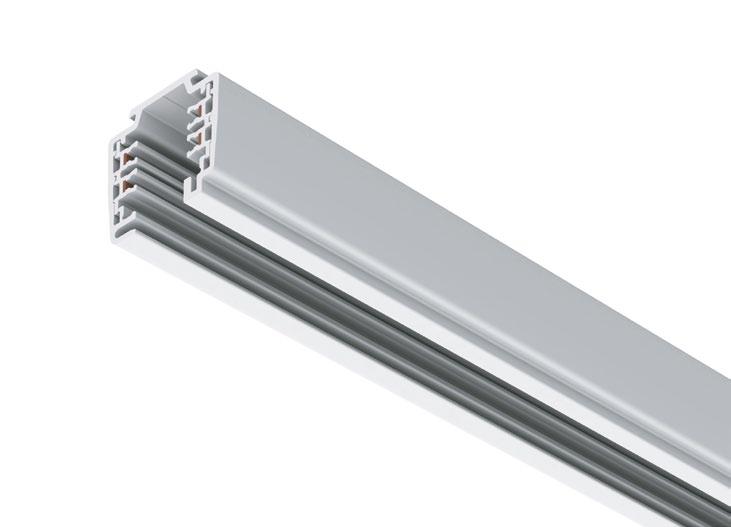

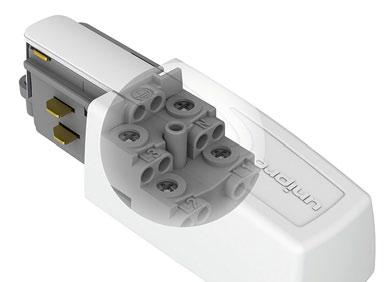

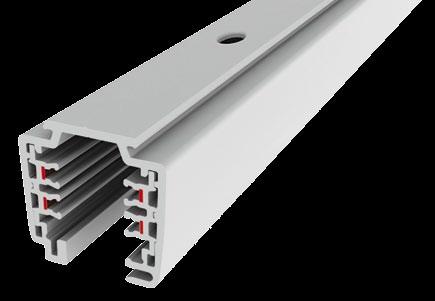

3 SZYNOPRZEWODY UNIWERSALNE Dzięki uniwersalnemu wyborowi kształtów i wielkości szynoprzewodów UNIPRO, można do nich montować oprawy oświetleniowe różnego typu. WOLNOŚĆ WYBORU Szynoprzewody UNIPRO nadają się montażu adapterów typu MULTI Adapter i Universal Adapter różnych producentów. DOWOLNA DŁUGOŚĆ BEZ PROBLEMÓW Standardowa długość szynoprzewodów UNIPRO wynosi 2, 3 i 4 metry. W razie konieczności szynoprzewody można z łatwością skrócić do dowolnej długości w miejscu montażu. W miejscu przecięcia szynoprzewodu nie ma potrzeby zaginania czy też wykonania jakiejkolwiek innej obróbki wmontowanych w środku przewodów miedzianych. ŁATWOŚĆ MONTAŻU W górnej części szynoprzewodów UNIPRO znajdują się otwory montażowe rozmieszczone co 50 cm. ŁATWOŚĆ ŁĄCZENIA W przewodnikach zasilających szynoprzewodów UNIPRO wykorzystano wiarygodne i praktyczne zaciski gwintowne, do których przyłączyć można jedno lub wielożyłowy kabel o pzrekroju do 2,5 mm². MNIEJ DODATKÓW WIĘKSZA FUNKCJONALNOŚĆ Łączniki w kształcie L i złącza szynoprzewodów UNIPRO są wielofunkcyjne. W razie potrzeby, miejsce uziemienia łączników typu L oraz kolor korpusu złącza można zmienić w miejscu montażu. JAKOŚĆ I BEZPIECZEŃSTWO System szynoprzewodów UNIPRO jest atestowany wg norm EN i EN oraz zatwierdzony w Rosji certyfikatem GOST-R. Każdy wyprodukowany wyrób jest testowany w produkcji. CCA 3

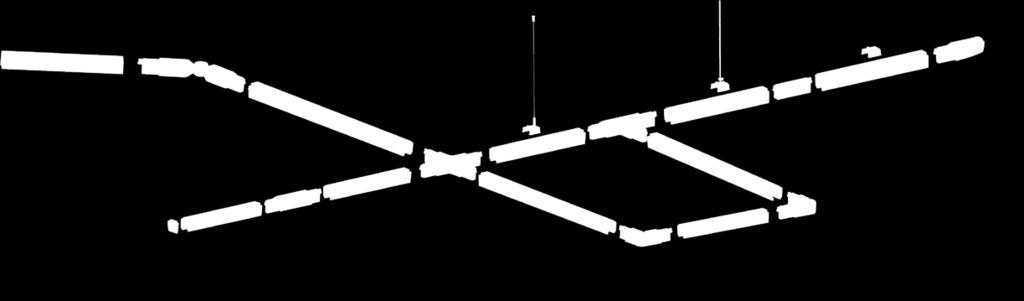

4 System trójfazowych szynoprzewodów ALC3 TRM6 CB3 CU3 WS15 CB3 JU3 XA3 CB3 TA3 MCU3 EC3 LC3 LC3 Informacja o produktach Materiały: Przewody: Wartości nominalne: Klasy bezpieczeństwa: Inne: Jakość i bezpieczeństwo: Korpusy szynoprzewodów wykonane są z aluminium. Znajdujące się w środku medziane przewody umieszczone są w plastykowych profilach. Zerowe i fazowe przewodniki o przekroju 2,5 mm2 wykonane są z miedzi. Funkcje uziemienia pełnią korpusy szynoprzewodów. Plastykowe profile izolacyjne wykonane są z samo gasnącego plastiku. Klasa ognioodporności V0. 3 (trzy) przewody fazowe (L1, L2, L3), przewód zerowy (N). Funkcje przewodów uziemienia (PE) pełnią korpusy szynoprzewodów. 250/400 VAC, 16 A, 50 Hz Klasa bezpieczeństwa 1, IP20 Szynoprzewody można przeciąć do dowolnej długości na miejscu montażu. W miejscu przecięcia szynoprzewodu nie ma potrzeby zaginania czy wykonania jakiejkolwiek innej obróbki przewodów miedzianych. Wyroby są atestowane wg norm EN i EN oraz certyfikowane GOST-R w Rosji. Wymiary Obciążenie mechaniczne 33,5 mm 33,5 mm Zalecana odległość między mocowaniami 1m. L2 L3 33,5 mm L1 N 32,5 mm L2 L3 33,5 mm L1 N 31 mm Odległość między mocowaniami 1m. PE PE 200 L2 L3 L1 N 32,5 mm L2 L3 56 mm L1 N 31 mm 5 kg 5 kg 5 kg 5 kg 5 kg 5 kg PE PE 56 mm Odległość między mocowaniami 1,5m. Otwory montażowe Otwory montażowe znajdują się wewnątrez szynoprzewodów 250 mm 500 mm 250 mm kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg Wymiary otworu 6x12 mm 4

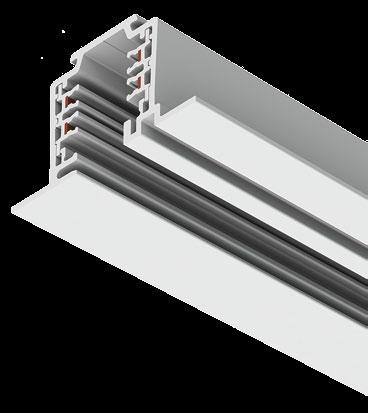

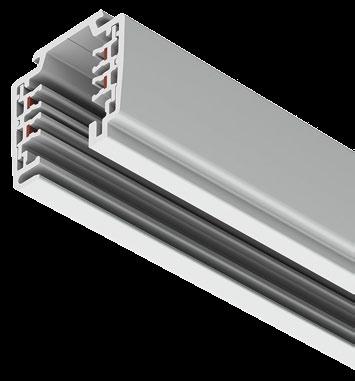

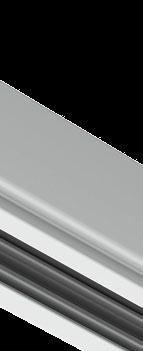

5 Szynoprzewód trójfazowy zawieszany Aluminium: W - farbowany, biały RAL9010; G - anodowany; B - farbowany, czarny RAL9005 produktu Produkt Miara opakowania/szt T32W Szynoprzewód, biały, L=2 m 1/ T33W Szynoprzewód, biały, L=3 m 1/ T34W Szynoprzewód, biały, L=4 m 1/ T32G Szynoprzewód, anodowany, L=2 m 1/ T33G Szynoprzewód, anodowany, L=3 m 1/ T34G Szynoprzewód, anodowany, L=4 m 1/ T32B Szynoprzewód, czarny, L=2 m 1/ T33B Szynoprzewód, czarny, L=3 m 1/ T34B Szynoprzewód, czarny, L=4 m 1/10 Szynoprzewód trójfazowy montowywany Aluminium: W - farbowany, biały RAL9010; G - anodowany; B - farbowany, czarny RAL9005 produktu Produkt Miara opakowania/szt T32FW Szynoprzewód, biały, L=2 m 1/ T33FW Szynoprzewód, biały, L=3 m 1/ T34FW Szynoprzewód, biały, L=4 m 1/ T32FG Szynoprzewód, anodowany, L=2 m 1/ T33FG Szynoprzewód, anodowany, L=3 m 1/ T34FG Szynoprzewód, anodowany, L=4 m 1/ T32FB Szynoprzewód, czarny, L=2 m 1/ T33FB Szynoprzewód, czarny, L=3 m 1/ T34FB Szynoprzewód, czarny, L=4 m 1/10 5

6 Urządzenia łączące i łączniki Kolory: W - biały, G -szary, B czarny produktu Produkt Miara opakowania/szt. Urządzenia łączące Do kabli max. 5x2,5 mm². Rozpołożenie elementów uziemiających CU3AW Urządzenie łączące A, białe CU3BW Urządzenie łączące B, białe CU3AG Urządzenie łączące A, szare CU3BG Urządzenie łączące B, szare CU3AB Urządzenie łączące A, czarne CU3BB Urządzenie łączące B, czarne 1 CU3A CU3B Złącze JU3 Złącze, białe. 1 W komplecie są także dekoratywne paski o kolorze szarym i czarnym Urządzenia łączące, wewnętrzne Mogą być używane jako urządzenia łączące, do kabli max. 5x2,5 mm² MCU3W Wewnętrzne urządzenie łączące, białe MCU3G Wewnętrzne urządzenie łączące, szare MCU3B Wewnętrzne urządzenie łączące, czarne 1 Narożny element połączenia Mogą być używane jako urządzenia łączące, do kabli max. 5x2,5 mm². Przy zamontowaniu można zmieniać rozpołożenie elementów uziemienia LC3W Narożny element łączący, biały LC3G Narożny element łączący, szary LC3B Narożny element łączący, czarny 1 6

7 Urządzenia łączące i łączniki Kolory: W - biały, G -szary, B czarny produktu Produkt Miara opakowania/szt. Elementy przegubowego złącza Zasięg regulowania: poziomo 0 ± 120, dookoła osi 0 ± ALC3W Element przegubowy złącza, biały ALC3G Element przegubowy złącza, szary ALC3B Element przegubowy złącza, czarny 1 Elementy łączenia T Mogą być używane jako urządzenia łączące, do kabli max. 5x2,5 mm² TA3AW A element łączenia T, biały TA3BW B element łączenia T, biały TA3CW C element łączenia T, biały TA3DW D element łączenia T, biały TA3AG A element łączenia T, szary TA3BG B element łączenia T, szary TA3CG C element łączenia T, szary TA3DG D element łączenia T, szary TA3AB A element łączenia T, czarny TA3BB B element łączenia T, czarny TA3CB C element łączenia T, czarny TA3DB D element łączenia T, czarny 1 Rozpołożenie elementów uziemiających TA3A TA3B TA3C TA3D 7

8 Urządzenia łączące i łączniki Kolory: W - biały, G -szary, B czarny produktu Produkt Miara opakowania/szt. Krosowanie elementów Może być używane jako elementy łączenia, do kabli max. 5x2,5 mm² XA3W Krosowanie elementu, białe XA3G Krosowania elementu, szare XA3B Krosowanie elementu, czarne 1 Rozpołożenie elementów uziemiających Tylne pokrywki EC3W Tylna pokrywka, biała EC3G Tylna pokrywka, szara EC3B Tylna pokrywka, czarna 10 Płytka dekoratywna. Do połączenia szynoprzewodów L-, T- i X CP3W Płytka dekoratywna, biała CP3G Płytka dekoratywna, szara CP3B Płytka dekoratywna, czarna 10 8

9 Osprzęt montowniczy produktu Produkt Miara opakowania/szt. Osprzęt domocowania i montowania CB3W Klips sufitowy, biały 10/ CB3G Klips sufitowy, szary 10/1260 CB3 WS15 TRM CB3B Klips sufitowy, czarny 10/ WS15 Komplet mocowania do sofitu, max. L=1,5 m 1/ WS40 Komplet mocowania do sofitu, max. L=4,0 m 1/ TRM6 Gwintowy pręt M6, L=1m 1/ ENM6 Złączka, M TFRW Tuleja ochronna, biała 250 m NM6 Zakrętka M6 10 PBA PBA W Mocowanie sufitowe, nastawna, biały PBA G Mocowanie sufitowe, nastawna, szary PBA B Mocowanie sufitowe, nastawna, czarny 1 NM6 PB PB W Mocowanie sufitowe, biały PB G Mocowanie sufitowe, szary PB B Mocowanie sufitowe, czarny 1 PC PC W Mocowanie sufitowe, biały PC G Mocowanie sufitowe, szary PC B Mocowanie sufitowe, czarny CBC W Wspornik sufitowy, biały CBC B Wspornik sufitowy, czarny 1 WB CBC WB W Wspornik naścienny, biały WB B Wspornik naścienny, czarny SC3 W Wspornik, biały SC3 B Wspornik, czarny 10 SH SC SH Hak 100 CS CS3 W Pokrywa szynoprzewóda L=2m, biały CS3 B Pokrywa szynoprzewóda L=2m, czarny 8 9

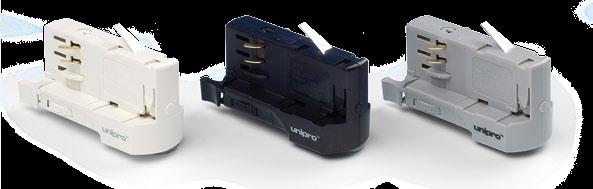

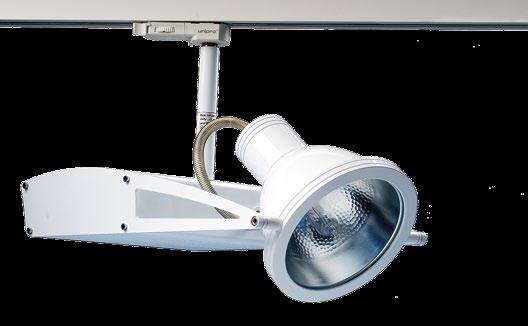

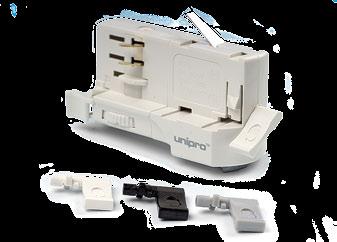

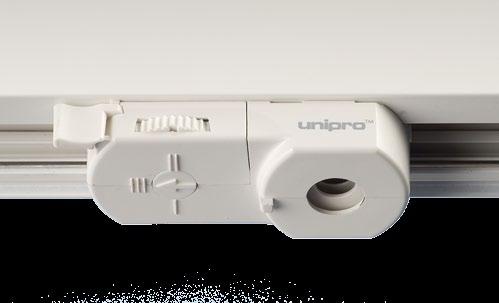

10 Uniwersalny adapter A70 do 3-obwodowych szyn oświetleniowych Adapter UNIPRO A70 najczęściej wybierany jest do montażu ruchomych opraw oświetleniowych. Adapter jest uniwersalny i pasuje do szyn UNIPRO oraz innych dostępnych na rynku szyn oświetleniowych. Adapter charakteryzuje się szybkością montażu na szynie. Obsługa pokrętła mechanicznego i przełącznika obwodów jest łatwa i niezawodna. Przyłączenie kabli do adaptera jest proste. Zastosowanie złączy gniazdkowych nie wymaga użycia śrub ani odizolowania przewodów. W zestawie załączone są różnego rodzaju tuleje aluminiowe, zarówno zaciskowe i obrotowe, jak również mechanizm mocujący, przeznaczony do motażu ciężkich opraw oświetleniowych. Właściwości Obciążenie nominalne: Klasa ochronności: Siła ciągu: Kable przyłączeniowe: 6 A, 250 V I KLASA Maksymalnie 50 N, 70 N z mechanizmem mocującym 0,5 1,0 mm² Korpus: polikarbonat niepalny, klasa V0. System atestowany wg EN i EN

11 Uniwersalny adapter A70 do 3-obwodowych szyn oświetleniowych produktu Produkt Miara opakowania/szt. Adaptery uniwersalne Kolory: W - biały, G -szary, B czarny A70W Adapter, biały A70B Adapter, czarny A70G Adapter, szary 100 Zamek Kolory: W - biały, G -szary, B czarny L70W Zamek, biały L70B Zamek, czarny L70G Zamek, szary 100 Adaptor elektryczny A100 Kolory: W - biały, G -szary, B czarny A100W Adapter do kabli, biały A100B Adapter do kabli, czarny A100G Adapter do kabli, szary 1 Nypel Aluminium ALN10R8 AL-Nypel M10, obraca się 360, gwint 8mm ALN10R12 AL-Nypel M10, obraca się 360, gwint 12mm 100 Narzędzie instalacyjne do urządzeń łączących T1L Narzędzie instalacyjnes 1 11
