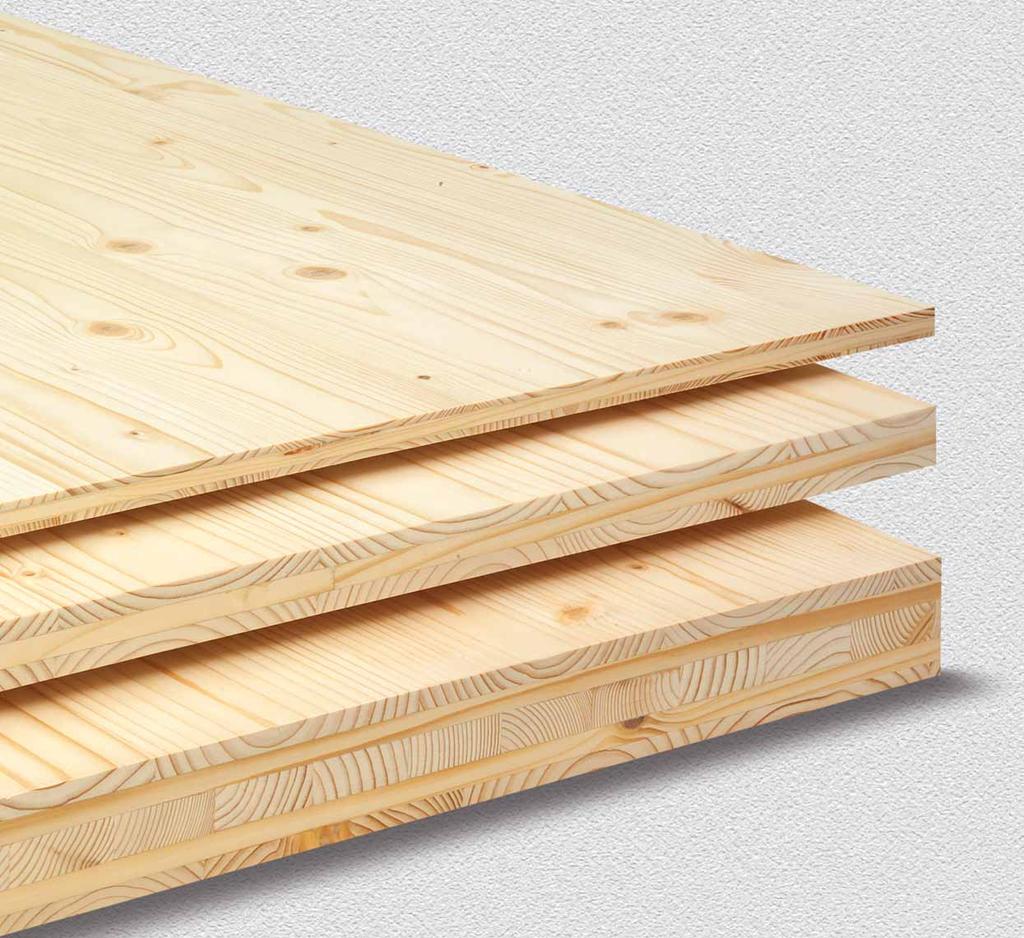

AGROP SWP WIELOWARSTWOWA PŁYTA Z DREWNA MASYWNEGO DOKUMENTACJA TECHNICZNA

Transkrypt

1 AGROP SWP WIELOWARSTWOWA PŁYTA Z DREWNA MASYWNEGO DOKUMENTACJA TECHNICZNA

2 DOKUMENTACJA TECHNICZNA SPIS TREŚCI Asortyment (płyty 3 warstwowe)... 3 Asortyment (płyty 5 warstwowe)... 4 Specyfikacja techniczna AGROP SWP Zestawienie parametrów AGROP STAT Zestawienie parametrów AGROP BAZ Zestawienie parametrów AGROP FREE Zestawienie parametrów NOVATOP STATIC Zestawienie parametrów NOVATOP STATIC BAZ Panele podłogowe i ścienne Tabele wymiarowania wstępnego Przykład projektowania wg Z Oznaczanie klas jakości Możliwości obróbki Przykłady obróbki Powierzchnia strukturalna Limity emisji substancji szkodliwych Pakowanie, manipulacja i transport Magazynowanie i produkcja Certyfikaty PEFC/ CZ 0132 HT 2014 AGROP NOVA a.s. wersja:

3 ASORTYMENT AGROP SWP (3-warstwowa płyta z masywnego drewna) ŚWIERK Standardowe formaty Grubość / Jakość Ilość szt. w pakiecie A/B A/C AB/B AB/C B/B B/C B/D C/C C/D D/D Świerk środkowoeuropejski Świerk północny 14 mm (4-6-4) 16 mm (5-6-5) 19 mm (6-7-6) 21 mm (6-9-6) 27 mm (6-15-6) 27 mm (9-9-9) 32 mm (9-14-9) 42 mm (9-24-9) 50 mm (9-32-9) 60 mm (9-42-9) Długość 2,75 m tylko świerk środkowoeuropejski do grubości 27 mm Formaty o długości 6 m Grubość / Jakość 19 mm (6-7-6) 21 mm (6-9-6) 27 mm (6-15-6) 27 mm (9-9-9) 32 mm (9-14-9) 42 mm (9-24-9) 50 mm (9-32-9) 60 mm (9-42-9) Ilość szt. w pakiecie B/C B/D C/C Formaty niestandardowe Min: 0,1 x 0,5 Maks: 2,5 x 6 C/D JODŁA BIAŁA Formaty standardowe Grubość / Jakość Ilość szt. w pakiecie AB/C 19 mm (6-7-6) 27 mm (6-15-6) MODRZEW SYBERYJSKI Formaty standardowe Grubość / Jakość Ilość szt. w pakiecie A/B 19 mm (6-7-6) 27 mm (9-9-9) AB/C B/C 3

4 ASORTYMENT NOVATOP STATIC 5-WARSTWOWA PLYTA Z DREWNA MASYWNEGO Formaty standardowe (świerk) Grubość/ Jakość 45 mm ( ) 60 mm ( ) Ilość szt. w pakiecie B/B B/C B/D C/C C/D D/D ,5 x mm 4950 mm 2500 mm 2500 mm NOVATOP STATIC L Wzdłużny kierunek włókien lamel powierzchniowych NOVATOP STATIC Q Poprzeczny kierunek włókien lamel powierzchniowych 4

5 SPECIFIKACJA TECHNICZNA AGROP SWP AGROP SWP Wielowarstwowa płyta z masywnego drewna Opis Wielowarstwowe płyty AGROP produkowane są z tarcicy iglastej wysuszonej do poziomu 8 % (modrzew 12 %). Każda warstwa płyty składa się z lamel z drewna masywnego. Płyta 3 warstwowa składa się z dwóch warstw zewnętrznych i jednej środkowej o prostopadłym przebiegu włókien w stosunku do warstw powierzchniowych. Płyta 5 warstwowa posiada dwie równoległe warstwy powierzchniowe z każdej strony i jedną warstwę środkową o prostopadłym przebiegu włókien w stosunku do warstw powierzchniowych. Grubość warstw może być różna i ona określa finalną grubość płyty. Lamele warstwy środkowej są wzdłużnie klejone a na długości są łączone na styk, lub też mogą być ciągłe. Ich grubość wynosi maksymalnie 42 mm. Zewnętrzne warstwy są produkowane z lamel tarcicy o grubości 6 lub 9 mm i szerokości 93 do 143 mm. W jednej płycie zawsze są lamele powierzchniowe o identycznej szerokości i są one obrócone prawą stroną do powierzchni. Wzdłużne złącza lamel w każdej warstwie są klejone między sobą. Zastosowany klej jest wodoodporny a klejenie warstw powierzchniowych zgodne jest z AW 100, ewentualnie z D4 wg. EN 204. Jakość szlifowania odpowiada uziarnieniu 100 (większe szlifowanie na zamówienie). Wsparcie techniczne EN EN Ö-Norm B3022 DIN Certyfikat techniki budowlanej Z Klasy eksploatacji płyt Obrabiana tarcica SWP/1 płyty z drewna masywnego dla zastosowań w suchych warunkach, SWP/2 płyty z drewna masywnego dla zastosowań w mokrych warunkach, SWP/3 płyty z drewna masywnego dla zastosowań na zewnątrz budynków świerk (środkowoeuropejski, północny), modrzew syberyjski, jodła biała Powierzchna Wszystkie płyty SWP są standardowo szlifowane z zastosowanym uziarnieniem 100. Na życzenie uziarnienie 50. Grubościowa tolerancja szlifowania ± 0,2 mm. Formaty płyt Płyta SWP jest wielkoformatowym powierzchniowym materiałem zgodnym z EN produkowanym o standardowych wymiarach i konstrukcjach zgodnie z informacjami zawartymi w tabeli "Asortyment". Tolerancja wymiarów zgodna z EN Tolerancja nominalnych szerokości i długości wynosi ± 2 mm. Prostoliniowość boków: 1 mm/m. Prostokątność: 1 mm/m Szerokość lamel powierzchniowych mm Jakość powierzchni Powierzchnia płyt SWP dzieli się na 4 podstawowe grupy, jakości A, B, C, D i ich kombinacje Parametry klasyfikacji są w tabeli "Oznakowanie klas jakości ". Uwaga: Dla oznakowań standardowych jakość jest zgodna z jakością pierwszej górnej stronie płyty SWP w pakiecie (opakowaniu)! Klasyfikacja jakości lamel powierzchniowych przebiega zgodnie z EN , Ö-Norm B 3022 oraz procedur technicznych AGROP NOVA a.s. 5

6 SPECYFIKACJA TECHNICZNA AGROP SWP Tarcica do produkcji Klejenie Materiał na ubytki po sękach Szkodliwe emisji Pozostałe parametry Wykaz certyfikatów i deklaracji Odpady Tarcica do produkcji SWP pochodzi z trwale pielęgnowanych lasów od dostawców certyfikowanych zgodnie z PEFC. SWP są klejona we wszystkich połączeniach Klejenie spełnia wymagania: AW100 zgodnie z DIN i B3008 D4 zgodnie z EN 204 Lamele powierzchniowe klejone są pomiędzy sobą oraz przyklejane do środkowej płaszczyzny przy wykorzystaniu systemu klejenia MU. Lamele warstwy środkowej klejone są klejem PVAc. Ubytki po sękach naprawiane są z wykorzystaniem kleju PVAc. kit, krążki z naturalnych sęków o średnicy od 10 do 40 mm HCHO - SWP praktycznie nie posiadają formaldehydów patrz. "Zestawienie parametrów". SWP są produkowane bez użycia pentachlorfenolów, substancji impregnacyjnych oraz rozpuszczalników organicznych. Fizyczno mechaniczne właściwości poszczególnych typów płyt wyszczególnione są we właściwych "Zestawieniach parametrów". Natureplus certyfikat, PEFC certyfikat, ISPM certyfikat, BAZ NR. Z certyfikat, Deklaracja o właściwościach STAT, Deklaracja o właściwościach FREE Deklaracja o właściwościach STATIC Deklaracja o zgodności sterowania produkcją SWP/1, SWP/2, SWP/3 certyfikat, Limity emisji szkodliwych substancji, Analiza emisji deklaracja o badaniach, Limity emisji formaldehydów deklaracja o badaniach, Przepuszczalność pary wodnej deklaracja o badaniach Opakowanie wyrobu jest likwidowane zgodnie z obowiązującymi przepisami w kraju odbiorcy. Odpady powstałe przy obróbce wyrobu mogą być spalone w urządzeniach przystosowanych do spalania masy drzewnej. 6

7 ZESTAWIENIE PARAMERTÓW AGROP STAT AGROP STAT nośna 3 warstwowa płyta z masywnego drewna zgodnie EN Wymagania EN 13353, EN Klasy eksploatacyjne SWP/1, SWP/2, SWP/3 zgodnie z EN Rodzaje tarcicy świerk (środkowoeuropejski, północny), modrzew syberyjski Klejenie D4 zgodnie z EN 204 Klej MU Formaty standardowe (mm) grubość: 14, 16, 19, 21, 27 (6-15-6), 27 (9-9-9), 32, 42, 50, 60 szerokość: 1040, 1250, 2100, 2500 długość: 2500, 2750, 3000, 4000, 5000, 6000 Powierzchnia szlifowanie K 50, 100 Wilgotność świerk 8±2%, modrzew 12±2% Gęstość świerk około 490 Kg/m 3, modrzew około 580 kg/m 3 Klasa emisji formaldehydów E1 zgodnie z EN wartości patrz protokoły z badań Reakcja na ogień D-s2, d0 zgodnie z EN Projektowana wartość współczynnika przewodności cieplnej (λ) dla świerka 0,13 W/mK przy gęstości 490 kg/m 3 zgodnie z EN ISO dla modrzewia 0,15 W/mK przy gęstości 580 kg/m 3 zgodnie z EN ISO Współczynnik oporu dyfuzyjnego (μ) 200/70 (suchy/wilgotny) zgodnie z EN ISO Chłonność akustyczna Hz 0, Hz 0,3 Izolacyjność akustyczna (db) R = 13 x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m 2 Jednostkowa pojemność cieplna (c p ) 1600 J/kgK zgodnie z EN ISO

8 ZESTAWIENIE PARAMETRÓW AGROP STAT Wymagania dotyczące masy jednostkowej oraz charakterystycznych wytrzymałości zgodnie z EN Właściwość Metoda badacza Nominalna grubość płyty [mm] >12 20 >20 30 >30 42 > 42 ρ Masa jednostkowa (kg/m 3 ) EN Obciążenie prostopadłe do płaszczyzny płyty [N/mm 2 ] f m,0,k f m,90,k E 0,mean E 90,mean Wytrzymałość na zginanie równolegle z włóknami warstw zewnętrznych Wytrzmałość na zginanie prostopadle do włókien warstw Moduł sprężystości równolegle z włóknami warstw zewnętrznych Moduł sprężystości prostopadle do włókien warstw zewnętrznych EN EN EN EN Certyfikaty SWP/1 SWP/2 SWP/ CPD CPD CPD

9 ZESTAWIENIE PARAMERTÓW AGROP BAZ AGROP BAZ (3warstwowa płyta z masywnego drewna) Zakres wykorzystania Płyty mogą być zastosowane przede wszystkim, jako współdziałające oraz wzmacniające obicia przy produkcji paneli ściennych, stropowych oraz wszędzie tam gdzie można zastosować ścianki działowe (BFU) i płyty z masywnego drewna zgodnie z DIN Wymagania Techniczne świadectwo budowlane Z Klasy eksploatacyjne 20, 100, 100G zgodnie z DIN , 1 a 2 zgodnie z DIN 1052 Rodzaje tarcicy świerk (środkowoeuropejski, północny), modrzew syberyjski Klejenie AW 100 zgodnie z DIN Klej MU Formaty standardowe (mm) grubość: 14, 16, 19, 21, 27 (6-15-6), 27 (9-9-9), 32, 42, 50, 60 szerokość: 1040, 1250, 2100, 2500 długość: 2500, 2750, 3000, 4000, 5000, 6000 Powierzchna szlifowanie K 50, 100 Wilgotność świerk 8±2%, modrzew 12±2% Gęstość świerk około 490 Kg/m 3, modrzew około 580 kg/m 3 Klasa emisji formaldehydów E1 zgodnie z EN 717-1, wartości patrz protokoły z badań Reakcja na ogień B2 zgodnie z DIN Projektowana wartość współczynnika przewodności cieplnej (λ) Dla świerka 0,13 W/mK przy gęstości 490 kg/m 3 zgodnie z DIN Dla modrzewia 0,15 W/mK przy gęstości 580 kg/m 3 zgodnie z DIN Współczynnik oporu dyfuzyjnego (μ) 200/70 (suchy/wilgotny) zgodnie z DIN Chłonność akustyczna Hz 0, Hz 0,3 Izolacyjność akustyczna (db) R = 13 x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m 2 Jednostkowa pojemność cieplna (c p ) 1600 J/kgK zgodnie z EN ISO

10 ZESTAWIENIE PARAMETRÓW AGROP BAZ Wartości charakterystycznych wytrzymałości wybranych płyt w N/mm 2 dla wymiarowania zgodnie z DIN 1052: Płyty z lamel przelotowych w środkowych warstwach Typ płyt Typ a 27 Typ b Ilość warstw Grubość [mm] Grubość lamel powierzchniowy [mm] 5,0 6,0 6,0 6,0 9,0 9,0 9,0 9,0 9,0 Grubość lamel środkowych [mm] 6,0 7,0 10,0 15,0 9,0 14,0 24,0 32,0 42,0 Obciążenie prostopadłe do płaszczyzny płyty [N/mm 2 ] f Wytrzymałość na zginanie m,0,k równolegle do włókien warstw 34,7 33,1 30,0 25,0 28,9 27,6 24,6 22,4 20,1 zewnętrznych f Wytrzymałość na zginanie m,90,k prostopadle do włókien warstw 6,7 6,7 8,2 10,8 6,2 7,8 11,2 13,4 15,6 zewnętrznych E Moduł sprężystości równolegle z m,0 włóknami warstw zewnętrznych E Moduł sprężystości prostopadle m,90 do włókien warstw zewnętrznych f v,k Wytrzymałość na ścinanie 1,1 G Moduł sprężystości poprzecznej 90 Obciążenie w płaszczyźnie płyty [N/mm 2 ] f Wytrzymałość na zginanie m,0,k równolegle z włóknami warstw 19,1 19,3 16,8 13,9 20,3 17,3 13,4 11,4 9,7 zewnętrznych f Wytrzymałość na zginanie m,90,k prostopadle do włókien warstw 11,9 11,7 14,2 17,1 10,7 13,7 17,6 19,6 21,3 zewnętrznych f Wytrzymałość na rozciąganie t,0,k równolegle do włókien warstw 12,8 12,9 11,2 9,3 13,6 11,5 9,0 7,6 6,5 zewnętrznych f Wytrzymałość na rozciąganie t,90,k prostopadle do włókien warstw 7,9 7,8 9,5 11,4 7,1 9,1 11,7 13,0 14,2 zewnętrznych f Wytrzymałość na ściskanie c,0,k równolegle z włóknami warstw 19,1 19,3 16,8 13,9 20,3 17,3 13,4 11,4 9,7 zewnętrznych f Wytrzymałość na ściskanie c,90,k prostopadle do włókien warstw zewnętrznych 11,9 11,7 14,2 17,1 10,7 13,7 17,6 19,6 21,3 f v,k Wytrzymałość na ścinanie 3,0 E Moduł sprężystości równolegle z m,0 włóknami warstw zewnętrznych E Moduł sprężystości prostopadle m,90 do włókien warstw zewnętrznych G Moduł sprężystości poprzecznej 600 Uwaga: Współczynnik k h jest opracowany w tabeli. 10

11 ZESTAWIENIE PARAMETRÓW AGROP BAZ Wartości charakterystycznych wytrzymałości wybranych płyt w N/mm 2 dla wymiarowania zgodnie z DIN 1052: Płyty łączone czołowo w warstwie środkowej Typ płyty Typ a 27 Typ b Ilość warstw Grubość [mm] Grubość lamel powierzchniowych [mm] 5,0 6,0 6,0 6,0 9,0 9,0 9,0 9,0 9,0 Grubość lamel [mm] 6,0 7,0 10,0 15,0 9,0 14,0 24,0 32,0 42,0 Obciążenie prostopadłe do płaszczyzny płyty [N/mm 2 ] f Wytrzymałość na zginanie m,0,k równolegle do włókien warstw 34,7 33,1 30,0 25,0 28,9 27,6 24,6 22,4 20,1 zewnętrznych f Wytrzymałość na zginanie m,90,k prostopadle do włókien warstw 3,4 3,3 4,1 5,4 3,1 3,9 5,6 6,7 7,8 zewnętrznych E Moduł sprężystości równolegle z m,0 włóknami warstw zewnętrznych E Moduł sprężystości prostopadle do m,90 włókien warstw zewnętrznych f v,k Wytrzymałość na ścinanie 1,1 G Moduł sprężystości poprzecznej 90 Obciążenie w płaszczyźnie płyty [N/mm 2 ] f Wytrzymałość na zginanie m,0,k równolegle z włóknami warstw 19,1 19,3 16,8 13,9 20,3 17,3 13,4 11,4 9,7 zewnętrznych f Wytrzymałość na zginanie m,90,k prostopadle do włókien warstw 5,9 5,8 7,1 8,6 5,3 6,8 8,8 9,8 10,7 zewnętrznych f Wytrzymałość na rozciąganie t,0,k równolegle do włókien warstw 12,8 12,9 11,2 9,3 13,6 11,5 9,0 7,6 6,5 zewnętrznych f Wytrzymałość na rozciąganie t,90,k prostopadle do włókien warstw 7,9 7,8 9,5 11,4 7,1 9,1 11,7 13,0 14,2 zewnętrznych f Wytrzymałość na ściskanie c,0,k równolegle z włóknami warstw 19,1 19,3 16,8 13,9 20,3 17,3 13,4 11,4 9,7 zewnętrznych f Wytrzymałość na ściskanie c,90,k prostopadle do włókien warstw zewnętrznych 5,9 5,8 7,1 8,6 5,3 6,8 8,8 9,8 10,7 f v,k Wytrzymałość na ścinanie 3,0 E Moduł sprężystości równolegle z m,0 włóknami warstw zewnętrznych E Moduł sprężystości prostopadle do m,90 włókien warstw zewnętrznych G Moduł sprężystości poprzecznej 600 Uwaga: Współczynnik k h jest opracowany w tabeli. 11

12 UWAGI

13 ZESTAWIENIE PARAMETRÓW AGROP FREE AGROP FREE 3warstwowa płyta nienośna w masywnego drewna klejona bez formaldehydów Wymagania EN 13353, EN Klasy eksploatacyjne SWP/1, SWP/2 zgodnie z EN Rodzaje tarcicy świerk (środkowoeuropejski, północny), jodła biała Klejenie D4 zgodnie z EN 204 Klej PVAc Formaty standardowe(mm) grubość: 14, 16, 19, 21, 27 (6-15-6), 27 (9-9-9), 32, 42, 50, 60 szerokość: 1040, 1250, 2100, 2500 długość: 2500, 2750, 3000, 4000, 5000, 6000 Powierzchnia szlifowanie K 50, 100 Wilgotność świerk, jodła biała 8±2% Gęstość świerk, jodła biała około 490 Kg/m 3 Klasa emisji formaldehydów E1 zgodnie z EN 717-1, wartości patrz protokoły z badań Reakcja na ogień D-s2, d0 zgodnie z EN Projektowa wartość współczynnika przewodności cielnej (λ) dla świerka, jodły 0,13 W/mK przy gęstości 490 kg/m 3 zgodnie z EN ISO Współczynnik oporu dyfuzyjnego (μ) 200/70 (suchy/wilgotny) zgodnie z EN ISO Chłonność akustyczna Izolacyjność akustyczna (db) Hz 0, Hz 0,3 R = 13 x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m 2 Jednostkowa pojemność cieplna (c p ) 1600 J/kgK zgodnie z EN ISO

14 ZESTAWIENIE PARAMETRÓW AGROP FREE Wymagania dotyczące jednostkowej masy, wytrzymałości na zginanie i modułu sprężystości zgodnie z EN Cecha Metoda badawcza Nominalna grubość płyty [mm] >12 20 >20 30 >30 42 > 42 ρ Gęstość (kg/m 3 ) EN Obciążenie prostopadłe do płaszczyzny płyty [N/mm 2 ] f m,0,k f m,90,k E m,0 E m,90 Wytrzymałość na zginanie równolegle z włóknami warstw zewnętrznych Wytrzymałość na zginanie prostopadle do włókien warstw zewnętrznych Moduł sprężystości równolegle z włóknami warstw zewnętrznych Moduł sprężystości prostopadle do włókien warstw zewnętrznych EN EN EN EN Wielowarstwowe płyty z drewna masywnego klejone klejem PVAc osiąganą bardzo niskie wartości emisji formaldehydów. Jest to spowodowane tym, że klej nie zawiera żadnych formaldehydów, a zmierzone wartości emisji odpowiadająą wartościom związanych z naturalną obecnością w drewnie. Uwaga: W wyniku zastosowania kleju PVAc w produkcji SWP osiągane są takie same wartości emisji formaldehydów nawet po otwarciu miejsca połączenia klejonego. Te płyty nadają się do zastosowania jako płyty akustyczne. Emisja formaldehydów spełnia rygorystyczne wymagania japońskich JIS v najwyższej klasie F****. 14

15 ZESTAWIENIE PARAMETRÓW NOVATOP STATIC NOVATOP STATIC wielowarstwowa płyta z masywnego o drewna z dwoma równoległymi warstwami powierzchniowymi po każdej stronie i warstwą środkową z prostopadłym przebiegiem włókien warstw wierzchnich. Zastosowanie Wymagania Szczególnie na wystające części dachów EN13353, EN13986 Klasy eksploatacyjne SWP/1, SWP/2 zgodnie z EN Rodzaje tarcicy Jakość powierzchni Format wielkopowierzchniowy (mm) Formaty standardowe (mm) Tolerancja wymiarów według EN Świerk środkowoeuropejski Konstrukcyjna niewizualna (odpowiada C) Wizualna inerieriowa (odpowiada B) Klasyfikacja jakości zgodnie z wewnętrznymi przepisami Agrop Nova a.s. maks x (Łączenie wieloklinowym złączem) NOVATOP STATIC L (wzdłużny kierunek włókien) Długośći: 2.500, 5.000, Szerokości: 1.040, 1.250, 2.100, Grubości: 45, 60 Tolerancja nominalnej szerokości i długości: ± 2 mm Prostoliniowość boków ± 1 mm/m Prawokątność ±1 mm/m NOVATOP STATIC Q (poprzeczny kierunek włókien) Długośći: Szerokości: Grubości: 45, 60 Powierzchnia Szlifowanie K 50, 100 Klejenie D4 zgodnie z EN 204 Klej MU Klasa emisji formaldehydów E1 zgodnie z EN Wilgotność 10 % ± 3 % Współczynnik zsychania i pęcznienia α (%/%) 0,002 0,012 % Gęstość około 490 kg/m 3 Reakcja na ogień D-s2,d0 zgodnie z EN Projektowa wartość współczynnika przewodności cieplnej (λ) Jednostkowa pojemność cieplna (c p ) Współczynnik oporności dyfuzyjnej (μ) Chłonność akustyczna Izolacyjność akustyczna (db) Dla świerku 0,13 W/mK przy gęstości 490 kg/m 3 zgodnie z EN ISO J/kgK zgodnie z EN ISO /70 (suchy /wilgotny) zgodnie z EN ISO Hz 0, Hz 0,3 R = 13x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m 2 15

16 ZESTAWIENIE PARAMETRÓW NOVATOP STATIC WARTOŚCI PRZEKROJÓW 45 mm (9p-9p-9q-9p-9p) 60 mm (9p-9p-24q-9p-9p) Grubość 45 mm 60 mm Kompozycja lamel 9p-9p-9q-9p-9p 9p-9p-24q-9p-9p Moment bezwładności I 6.05E+06 mm E+07 mm 4 Moduł przekroju W 2.69E+05 mm E+05 mm 3 Wartości przekrojów NOVATOP STATIC odnoszą się do szerokości płyty wynoszącej 1 m. Przy badaniu ugięcia należy zadbać na deformację spowodowaną ścinaniem. KOMPOZYCJA LAMEL 5000 mm 4950 mm 2500 mm 2500 mm NOVATOP STATIC L Wzdłużny kierunek włókien lamel powierzchniowych NOVATOP STATIC Q Poprzeczny kierunek włókien lamel powierzchniowych. WŁAŚCIWOŚCI MECHANICZNE Cecha Metoda badawcza 45 ( ) Grubość 60 ( ) ρ Gęstość kg/m 3 EN f m,k Charakterystyczna wytrzymałość na zginanie prostopadle do płaszczyzny płyty (N/mm 2 ) f m,0,k Równolegle z kierunkiem włókien warstw zewnętrznych EN f m,90,k Kolmo na směr vláken vnějších vrstev EN 789 3,3 6 E m,mean Charakterystyczna wartość modułu sprężystości na zginanie prostopadle do płaszczyzny płyty (N/mm 2 ) E m,0 Równolegle z kierunkiem włókien warstw zewnętrznych EN E m,90 Prostopadle do kierunku włókien warstw zewnętrznych EN

17 ZESTAWIENIE PARAMETRÓW NOVATOP STATIC BAZ NOVATOP STATIC - BAZ wielowarstwowa płyta z masywnego drewna z dwoma równoległymi warstwami wierzchnimi po każdej stronie i warstwą środkową z prostopadłym ułożeniem włókien do warstw wierzchnich. Zakres zastosowania Płyty mogą być zastosowane przede wszystkim, jako współdziałające i wzmacniające obicia przy produkcji ścian, stropów i paneli dachowych wszędzie tam, gdzie można zastosować ściankę działową (BFU) oraz płyty z masywnego drewna zgodnie DIN Wymagania Allgemeine bauaufsichtliche Zulassung Z Klasy użytkowe 20, 100 a 100G zgodnie z DIN Rodzaje tarcicy Świerk środkowoeuropejski Klejenie AW 100 zgodnie z DIN Klej Formaty standardowe (mm) MU grubość: 45 ( ), 60 ( ) szerokość: 1040, 1250, 2100, 2500 długość: 5000, 6000 Powierzchnia Szlifowanie K 100 Wilgotność świerk 10±3%, Gęstość świerk około 490 kg/m 3 Klasa emisji formaldehydów E1 zgodnie z EN Reakcja na ogień B2 zgodnie z DIN Przewodność cieplna (λ) 0,13 W/mK DIN Chłonność akustyczna (μ) 70/200 dle DIN Chłonność akustyczna Izolacyjność akustyczna (db) Hz 0, Hz 0,3 R = 13x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m mm 2500 mm NOVATOP STATIC L Wzdłużny kierunek włókien powierzchniowych 17

18 ZESTAWIENIE PARAMETRÓW NOVATOP STATIC BAZ Charakterystyczne wartości wytrzymałości wybranych typów płyt w N/mm 2 dla wymiarowania zgodnie z DIN 1052: Płyty połączone na czoło w warstwie środkowej Typ płyty Typ a Ilość warstw 5 5 Grubość [mm] TGrubość lamel powierzchniowych [mm] 18,0 18,0 Grubość lamel środkowych [mm] 9,0 24,0 Obciążenie prostopadłe do płaszczyzny płyty [N/mm 2 ] f m,0,k Wytrzymałość na zginanie równolegle z włóknami warstw zewnętrznych 29,8 28,1 f m,90,k Wytrzymałość na zginanie prostopadle do włókien warstw zewnętrznych 3,1 3,6 E m,0 Moduł sprężystości prostopadle do włókien warstw zewnętrznych E m,90 Moduł sprężystości prostopadle do włókien warstw zewnętrznych f v,k G Wytrzymałość na ścinanie Moduł sprężystości na ścinanie Obciążenie w płaszczyźnie płyty [N/mm 2 ] f m,0,k Wytrzymałość na zginanie równolegle z włóknami warstw zewnętrznych 24,2 18,4 f m,90,k Wytrzymałość na zginanie prostopadle do włókien warstw zewnętrznych 3,4 6,3 f t,0,k Wytrzymałość na rozciąganie równolegle do włókien warstw zewnętrznych 16,1 12,3 f t,90,k Wytrzymałość na rozciąganie prostopadle do włókien warstw zewnętrznych 2,3 4,2 f c,0,k Wytrzymałość na rozciąganie równolegle do włókien warstw zewnętrznych 24,2 18,4 f c,90,k Wytrzymałość na ściskanie prostopadle do włókien warstw zewnętrznych 3,4 6,3 f v,k Wytrzymałość na ścinanie E m,0 Moduł sprężystości równolegle z włóknami warstw zewnętrznych E m,90 Moduł sprężystości prostopadle do włókien warstw zewnętrznych G Moduł sprężystości na ścinanie 600 Uwaga: Współczynnik k h jest opracowany w tabeli. 18

19 ZESTAWIENIE PARAMETRÓW PANELE PODŁOGOWE I ŚCIENNE 3 warstwowa płyta z masywnego drewna wyposażoną po obwodzie w klin i wpust Wymagania EN 13353, EN Klasy eksploatacyjne SWP/1, SWP/2, SWP/3 zgodnie z EN Rodzaje tarcicy świerk Klejenie D4 zgodnie z EN 204 Klej MU Formaty standardowe (mm) grubość: 19 (6-7-6) szerokość: 400 długość: 2470 Tolerancja wymiarowania Tolerancja grubości w obróbce ±0,2mm Tolerancja grubości przy szlifowaniu ±0,2mm Tolerancja szerokości i długości ±0,5mm Powierzchnia Szlifowanie K 120 Wilgotność świerk 8±2% Gęstość świerk około 490 Kg/m 3 Klasa emisji formaldehydów EE1 zgodnie z EN wartości patrz protokoły z badań Reakcja na ogień D-s2, d0 zgodnie z EN Projektowa wartość współczynnika przewodności cieplnej (λ) Współczynnik oporności dyfuzyjnej (μ) Dla świerku 0,13 W/mK przy gęstości 490 kg/m 3 zgodnie z EN ISO /70 (suchy/wilgotny) zgodnie z EN ISO Chłonność akustyczna Hz 0, Hz 0,3 Izolacyjność powietrzna (db) R = 13 x log (m a ) + 14 m a jednostkowa masa powierzchniowa kg/m 2 Jednostkowa pojemność cieplna (c p ) 1600 J/kgK zgodnie z EN ISO Obróbka krawędzi (mm) Wpust 10 9 Klin

20 UWAGI

21 Stałe obciążenie Użyteczne obciążenie Nośnik z jednym polem: Obciążenie prostopadłe do płaszczyzny płyty i równoległe do kierunku włókien warstw zewnętrznych k k g Cat. q Rozstaw [mm] [kn/m 2 ] [kn/m 2 ] ,0 A 1, b 60b 22-60b 32-60b 60b 60a-60b 1,0 A 2, b - 1,0 C 3, b 27a-60b 42-60b 60 60a-60b - - 1,0 C 4,0 27b-60b b a-60b 1,0 C 5, b b - - 1,5 A 1, b 42-60b 50-60b 45-60b 60a-60b 1,5 A 2,0 27a-60b 1,5 C 3, b b 60 60a-60b - - 1,5 C 4,0 27b-60b b 45-60b 60a-60b 1,5 C 5, b ,0 A 1,5 60a-60b - 27a-60b 42-60b 60 60a-60b 2,0 A 2,0 60b - 2,0 C 3, b 27b-60b - - 2,0 C 4, b 45-60b 60a-60b b 2,0 C 5, ,5 A 1, a-60b 42-60b 45-60b 60 60a-60b 2,5 A 2, ,5 C 3, b a-60b 2,5 C 4, b 50-60b 45-60b - - 2,5 C 5,0 60b - - 3,0 A 1, a-60b a-60b 42-60b 45-60b 3,0 A 2, a-60b 3,0 C 3, b b 45-60b 3,0 C 4, b 60b - - 3,0 C 5, a-60b Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" według Z i wskazuje stosowane typy płyt przy standardowej rozpiętości i obciążeniu w kategorii zastosowania nr 1 zgodnie z normą DIN 1052: Obciążenia są określane (obciążenie stałe, obciążenie użyteczne) jako równomierne obciążenie na całej długości nośnika prostopadle do płaszczyzny płyty. Kolumna 1: obciążenie stałe [kn/m2]; uwzględniana jest masa własna płyty. Kolumna 2: kategoria prostopadłego obciążenia użytecznego zgodnie z normą DIN : tabela 1 Kolumna 3: prostopadłe obciążenie użyteczne qk [kn/m2] zgodnie z normą DIN : tabela 1 Trzeba koniecznie przestrzegać następujących wartości granicznych ugięcia zgodnie z normą DIN 1052: : w q,inst l / 300 fi n G,inst w - w l / 200 fin 0 w - w l / 200 Konieczne jest sprawdzenie właściwości oscylacyjnych osobno dla płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" wykorzystywanych na stropy. Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" i nie zastępuje obliczeń statycznych. l WYMIAROWANIE WSTĘPNE AGROP SWP A NOVATOP STATIC 21

22 Stałe obciążenie Użyteczne obciążenie Nośnik o jednym polu z konsolą: Obciążenie prostopadłe do płaszczyzny płyty i równolegle z włóknami warstwy powierzchniowej. g k Cat. q k Rozstaw [mm] [kn/m 2 ] [kn/m 2 ] ,0 A 1, b 42-60b b 60 60a-60b 60a-60b 16-60b 32-60b 1,0 A 2,0 27b-60b b 60 60a-60b 60a-60b - 1,0 C 3, b 19-60b 27b-60b 42-60b b a-60b 1,0 C 4, b 60 60a-60b b 32-60b 1,0 C 5, b 60a-60b ,5 A 1, b 60a- 27a-60b 42-60b b 60 60a-60b 1,5 A 2,0-60ba 19-60b 1,5 C 3, b 60a-60b b b 60 60a-60b 1,5 C 4,0 60a-60b b 1,5 C 5, b b 60a-60b ,0 A 1, b 60a-60b b 32-60b 60 60a-60b 2,0 A 2,0 60b b 2,0 C 3, b b 60a-60b 2,0 C 4,0 27a-60b a-60b 2,0 C 5, b ,5 A 1,5 27b-60b 42-60b b b 60a-60b 2,5 A 2, b b 60 60a-60b 2,5 C 3, b b 2,5 C 4, b 45-60b b 60a-60b 2,5 C 5,0 27a-60b ,0 A 1, b b b 60 60a-60b 60a-60b 3,0 A 2, b 3,0 C 3, b b 3,0 C 4, b 60a-60b a-60b 3,0 C 5, b Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" według Z i wskazuje stosowane typy płyt przy standardowej rozpiętości i obciążeniu w kategorii zastosowania nr 1 zgodnie z normą DIN 1052: Obciążenia są określane (obciążenie stałe, obciążenie użyteczne) jako równomierne obciążenie na całej długości nośnika prostopadle do płaszczyzny płyty. Kolumna 1: obciążenie stałe [kn/m2]; uwzględniana jest masa własna płyty. Kolumna 2: kategoria prostopadłego obciążenia użytecznego zgodnie z normą DIN : tabela 1 Kolumna 3: prostopadłe obciążenie użyteczne qk [kn/m2] zgodnie z normą DIN : tabela 1 Trzeba koniecznie przestrzegać następujących wartości granicznych ugięcia zgodnie z normą DIN 1052: : w q,inst l / 300 w fi n - w G,inst l / 200 w fin - w 0 l / 20 Konieczne jest sprawdzenie właściwości oscylacyjnych osobno dla płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" wykorzystywanych na stropy. Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" i nie zastępuje obliczeń statycznych. l WYMIAROWANIE WSTĘPNE AGROP SWP A NOVATOP STATIC 22

23 Stałe obciążenie Użyteczne obciążenie Belki dwóch obszarach: obciążenia prostopadłe do płaszczyzny płyty, równolegle do kierunku włókien warstwy powierzchniowej k k g Cat. q Rozstaw [mm] [kn/m 2 ] [kn/m 2 ] ,0 A 1, b 27a-60b 32-60b b 60a b 60 1,0 A 2, b 22-60b 27b-60b 42-60b 60 60a-60b -60ba 60a-60b 1,0 C 3, b b a-60b 60 60a-60b 60a-60b 1,0 C 4, b 42-60b b 1,0 C 5,0 27b-60b 60a-60b ,5 A 1,5 27b-60b 60a b 42-60b b 60 60a-60b 1,5 A 2, b 32-60b -60ba - 1,5 C 3,0 60a-60b a-60b 60 60a-60b 1,5 C 4, b b 60b b 1,5 C 5,0 27b-60b 60a-60b ,0 A 1, b 60a- 60a-60b b 32-60b b 60 2,0 A 2,0 27a-60b b -60ba 60b - 2,0 C 3, a-60b 60a-60b b 2,0 C 4, b 27b-60b 42-60b a-60b 2,0 C 5, b 60 60a-60b ,5 A 1, b 27a-60b 32-60b b 60 60a-60b 60a-60b 2,5 A 2, ,5 C 3,0 27b-60b b b 2,5 C 4, b b 60a-60b b 2,5 C 5, b 60 60a-60b ,0 A 1, a-60b 60 60a-60b 60a-60b 3,0 A 2, b b b 3,0 C 3,0 27b-60b ,0 C 4,0 60a-60b b b 60 60a-60b 3,0 C 5, b Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" według Z i wskazuje stosowane typy płyt przy standardowej rozpiętości i obciążeniu w kategorii zastosowania nr 1 zgodnie z normą DIN 1052: Obciążenia są określane (obciążenie stałe, obciążenie użyteczne) jako równomierne obciążenie na całej długości nośnika prostopadle do płaszczyzny płyty. Kolumna 1: obciążenie stałe [kn/m2]; uwzględniana jest masa własna płyty. Kolumna 2: kategoria prostopadłego obciążenia użytecznego zgodnie z normą DIN : tabela 1 Kolumna 3: prostopadłe obciążenie użyteczne qk [kn/m2] zgodnie z normą DIN : tabela 1 Následující mezní hodnoty průhybu je nutné dodržet dle DIN 1052: : wq,inst l / 300 Wspornik: l / 150 k w fi n - w G,inst l / 200 Wspornik: l k / 100 w fi n - w 0 l / 20 Wspornik: l k / 100 Konieczne jest sprawdzenie właściwości oscylacyjnych osobno dla płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" wykorzystywanych na stropy. Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" i nie zastępuje obliczeń statycznych. l WYMIAROWANIE WSTĘPNE AGROP SWP A NOVATOP STATIC 23

24 Stałe obciążenie Użyteczne obciążenie Belki dwóch obszarach: obciążenia prostopadłe do płaszczyzny płyty, równolegle do kierunku włókien warstwy powierzchniowej k k g Cat. q Rozstaw [mm] [kn/m 2 ] [kn/m 2 ] ,0 A 1, b 60 60a-60b 60b 16-60b 27-60b 32-60b b 1,0 A 2, a-60b 60a-60b - 1,0 C 3, b 19-60b 27b-60b 42-60b b a-60b 1,0 C 4, b 60 60a-60b b 32-60b 1,0 C 5, b 60a-60b ,5 A 1, b - 27a-60b 42-60b b 60 60a-60a 60a-60b 1,5 A 2,0-1960b 1,5 C 3, b b 60a-60b b 60 60a-60a 1,5 C 4,0 60b b b 1,5 C 5, b 60a-60b ,0 A 1, a-60b b 27b-60b 42-60b b 2,0 A 2,0 60a-60b - - 2,0 C 3, b 60b b 32-60b 60 60a-60a 2,0 C 4, b ,0 C 5,0 27b-60b 42-60b 60a-60b ,5 A 1, b 60a-60b 2,5 A 2, b b 60 60a-60b - - 2,5 C 3, b b 2,5 C 4, b b 60a-60b 2,5 C 5,0 27b-60b ,0 A 1, b b 60 60a-60b 60a-60b 3,0 A 2, b - - 3,0 C 3, b b 3,0 C 4, b 60a-60b a-60b 3,0 C 5, a-60b Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" według Z i wskazuje stosowane typy płyt przy standardowej rozpiętości i obciążeniu w kategorii zastosowania nr 1 zgodnie z normą DIN 1052: Obciążenia są określane (obciążenie stałe, obciążenie użyteczne) jako równomierne obciążenie na całej długości nośnika prostopadle do płaszczyzny płyty. Kolumna 1: obciążenie stałe [kn/m2]; uwzględniana jest masa własna płyty. Kolumna 2: kategoria prostopadłego obciążenia użytecznego zgodnie z normą DIN : tabela 1 Kolumna 3: prostopadłe obciążenie użyteczne qk [kn/m2] zgodnie z normą DIN : tabela 1 Trzeba koniecznie przestrzegać następujących wartości granicznych ugięcia zgodnie z normą DIN 1052: : w q,inst l / 300 w fi n - w G,inst l / 200 w fin - w 0 l / 20 Konieczne jest sprawdzenie właściwości oscylacyjnych osobno dla płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" wykorzystywanych na stropy. Tabela służy do wstępnego wymiarowania płyt trzy- i pięciowarstwowych "SWP AGROP NOVA" i nie zastępuje obliczeń statycznych. l WYMIAROWANIE WSTĘPNE AGROP SWP A NOVATOP STATIC 24

25 PRZYKŁAD PROJEKTOWANIA AGROP SWP według Z INFORMACJE OGÓLNE W niniejszym dokumencie przykładzie trzywarstwowej płycie firmy AGROP NOVA a.s. zobrazowano szczegółowo projektowanie i weryfikację (naprężenia prostopadle do płaszczyzny płyty, przebiegu włókien w warstwie powierzchniowej w kierunku rozpiętości). Przeprowadza się sprawdzanie wytrzymałości i stosowalności. 2. SYSTEM OBCIĄŻEŃ 2.1 MATERIAŁ: Płyta trzywarstwowa Typ 60 Grubość warstwy powierzchniowej d 1 = 9 mm Grubość warstwy środkowej d 2 = 42 mm Moduł sprężystości przy zginaniu E m,0,bw = N/mm² Moduł sprężystości przy ścinaniu, (ścinanie przy walcowaniu) G BW = 90 N/mm² Char. wytrzymałość na zginanie f m,0,bw = 30,0 N/mm² Char. Wytrzymałość na ścinanie f v,bw = 1,10 N/mm² Obliczeniowa wartość wytrzymałości na zginanie f m,0,d = 20,77 N/mm² Obliczeniowa wartość wytrzymałości na ścinanie f v,d = 0,76 N/mm² Współczynnik pełzania k def = 0,6 2.2 OBCIĄŻENIE: Klasa stosowalności: 1 Obciążenie stałe: g k = 1,50 kn/m Obciążenie użyteczne: q k = 3,00 kn/m; kategorie C -> k mod = 0, WERYFIKACJA NOSNOŚCI q d = 1,35. (0,06. 5,0 + 1,5) + 1,5. 3,0 = 6,93 knm q = 6,93 kn/m obszar rysunku A = 6,93 kn M = 3,47 kn B = 6,93 kn L1 = 1,00 m L2 = 1,00 m L = 2,00 m maksymalny moment zginający q d. l 2 6,93. 2,0 2 M d = = = 3,47 knm 8 8 maksymalna siła poprzeczna q V d = d. l 6,93. 2,0 = = 6,93 knm

26 PRZYKŁAD PROJEKTOWANIA AGROP SWP według Z WERYFIKACJA STOSOWALNOŚCI Weryfikacja stosowalności według normy DIN 1052: Zestawienie obciążeń q k,g = 0,06. 5, ,5 = 1,8 knm q k,g = 3,0 knm 3. OKREŚLENIE PARAMETRÓW PRZEKROJU Warstwa powierzchniowa: Powierzchnia przekroju A 1 = mm² Moduł przekroju W 1 = mm³ Moment statyczny pola S 1 = mm³ Moment bezwładności przekroju I 1 = mm4 C/s = mm² Obliczanie γ 1 : 1 1 γ 1 = = = 0,894 π 2.E 1.A 1 π l 2. C s γ 2 = 1,0 Obliczanie ramion a 1 i a 2 [ d γ 1. A 1. 1 d d 0, a 2 = = 2 2 = 24,07 mm γ 1. A 1 + γ 2. A 1 0, , [ ] ] [ d a 1 = 1 d d - a 2 = - 24,07 = 26,93 mm ] [ ] z powyższego wynika efektywny moment bezwładności przekroju I eff l eff = l 1. γ 1. a2 1. A 1 + l 1 + γ 2. a2 1. A 1 = , ,0. 24, = mm 4 4. OCENA NOŚNOŚCI 4.1 OCENA WYTRZYMAŁOŚCI NA ZGINANIE M d l eff 3, σ m,d =. γ 6 = = 8,88 N/mm 2 1. a , , σ m,d d [ 1 [ 8,88 = = 0,43 < 1,0 f m, 0, d 20,77 ] ] 26

27 PRZYKŁAD PROJEKTOWANIA AGROP SWP według Z OCENA WYTRZYMAŁOŚCI NA ŚCINANIE V d. τ v,d = γ. S , = = 0,134 l eff. b τ v,d 0,134 = = 0,18 < 1,0 f v,d 0,76 5. WERYFIKACJA STOSOWALNOŚCI DIN 1052: POCZĄTKOWE ODKSZTAŁCENIA SPRĘŻYSTE 5 q 5 1, k.g. l w g,inst =. 4 =. = 2.92 mm 384 E. l eff q 5 3, k.g. l w g,inst =. 4 =. = 4.86 mm 384 E. l eff ODKSZTAŁCENIA KOŃCOWE POWSTAŁE W WYNIKU OBCIĄŻENIA STAŁEGO w G,fin = w G,inst. (1 + k def ) = 2,92. (1 + 0,6) = 4,67 mm POWSTAŁE W WYNIKU OBCIĄŻENIA UŻYTECZNEGO dla charakterystycznej sytuacji projektowej w Q,fin = w Q,inst. (1 + Ψ 2. k def ) = 4,86. (1 + 0,3. 0,6) = 5,74 mm pro kvazistálou návrhovou situaci w Q,fin = Ψ 2. w. (1 + k ) = 0,3. 4,86. (1 + 0,6) = 2,33 mm Q,inst def 5.3. WERYFIKACJA ZALECANYCH WARTOŚCI ODKSZTAŁCENIA W CHARAKTERYSTYCZNEJ SYTUACJI PROJEKTOWEJ w Q,inst = 4,86 mm < l 2000 = = 6,67 mm ( η = 0,73) a l 2000 w fin - w G,inst = (4,67 + 5,74) - 2,92 = 7,49 mm < = = 10 mm ( η = 0,75) ODKSZTAŁCENIA W QUASI STATYCZNEJ SYTUACJI PROJEKTOWEJ l 2000 w fin = 4,67 + 2,33 = 7,00 mm < = = 10 mm ( η = 0,70)

28 CECHY PODLEGAJĄCE KLASYFIKACJI ŚWIERK AGROP SWP Cechy podlegające klasyfikacji Klasy jakości A AB B C D Ogólne, Wymagania, Szczeliny wzdłużne Struktura, Przebieg włókien, drewno poddane kompresji Spoistość Naprawianie naturalnymi sękami Pęcherze żywiczne Usunięte pęcherze żywiczne klejenie bezbłędne bez otwartych szczelin małe przyrosty, proste włókna, bez drewna kompresowanego zdrowe, mocno zwarte, sęki do średnicy 30 mm pojedyncze o średnicy do do 15 mm pojedyncze o wymiarach do 2 x 30 mm pojedyncze o wymiarach powyżej 2 x 30 mm usunięte łódeczką klejenie bezbłędne bez otwartych szczelin małe przyrosty, proste włókna, bez drewna kompresowanego zdrowe, mocno zwarte, sęki do średnicy 50 mm. Dopuszczalne pojedyncze czarne sęki oczka o średnicy do 5 mm do średnicy 20 mm, nie może być 2 sęków obok siebie pojedyncze o wymiarach do 2 x 30 mm pojedyncze o wymiarach powyżej 2 x 30 mm usunięte łódeczką Kora niedopuszczalna niedopuszczalna, naprawione zakorki do 20 mm Pęknięcia pojedyncze płytkie powierzchowne pęknięcia pojedyncze płytkie powierzchowne pęknięcia, sporadyczne pęknięcia końców do 50 mm długości pojedyncze klejenie bezbłędne bez otwartych szczelin duże przyrosty, drewno rzadkie, kompresja drewna dozwolona zdrowe, mocno zwarte, sęki do średnicy 50 mm. Dopuszczalne pojedyncze czarne sęki oczka o średnicy do 10 mm do średnicy 30 mm, nie może być 2 sęków obok siebie pojedyncze o wymiarach do 5 x 50mm, bez ognisk zbiorowych pojedyncze o wymiarach powyżej 5 x 50 mm usunięte łódeczką niedopuszczalna, naprawione zakorki do 30 mm pojedyncze płytkie powierzchowne pęknięcia, sporadyczne pęknięcia końców do 50 mm długości pojedyncze Jądro (rdzeń) bez rdzenia bez rdzenia dopuszczalny rdzeń o całkowitej długości do 100 mm w sztuce lub jako suma części przechodzących Zaatakowanie przez owady, czerwie klejenie bezbłędne, naprawione szczeliny wzdłużne o wymiarach powyżej 5 x 50 mm usunięte łódeczką pojedynczo dopuszczalna nie nie nie nie, pojedyncze czerwie Zabarwienia, huba nie nie dopuszczalna sinizna do szerokości 10 mm i długości 200 mm Biel Grubość klejonych szczelin niedopuszczalna zgnilizna maks. 0,2 mm maks. 0,3 mm maks. 0,3 mm Obróbka powierzchni bez wad pojedyncze małe wady pojedyncze małe wady pojedyncze małe wady klejenie bezbłędne, naprawione szczeliny wzdłużne nie, pojedyncze czerwie niedopuszczalna zgnilizna Jakość krawędzi płyty, jak wybrzuszenia, miejsca poobijane Łączenie różnych gatunków drzew Szerokość poszczególnych części oprócz skrajnych Rysunek drewna nie do 10 mm od obrzeża pojedyncze do 10 mm od obrzeża pojedyncze do 50 mm od obrzeża pojedyncze nie nie nie co najmniej 60 mm co najmniej 60 mm co najmniej 60 mm według barwy i struktury rysunek jednolity 28

29 CECHY PODLEGAJĄCE KLASYFIKACJI MODRZEW AGROP SWP Cechy podlegające klasyfikacji Klasy jakości A AB B C D Ogólne, Wymagania, Szczeliny wzdłużne Struktura, Przebieg włókien, drewno poddane kompresji Spoistość Naprawianie naturalnymi sękami Pęcherze żywiczne Usunięte pęcherze żywiczne klejenie bezbłędne bez otwartych szczelin małe przyrosty, proste włókna, bez drewna kompresowanego zdrowe, mocno zwarte, sęki do średnicy 60 mm pojedyncze o średnicy do do 15 mm pojedyncze o wymiarach do 2 x 30 mm pojedyncze o wymiarach powyżej 2 x 30 mm usunięte łódeczką klejenie bezbłędne bez otwartych szczelin małe przyrosty, proste włókna, bez drewna kompresowanego zdrowe, mocno zwarte, sęki do średnicy 50 mm. Dopuszczalne pojedyncze czarne sęki oczka o średnicy do 5 mm do średnicy 20 mm, nie może być 2 sęków obok siebie pojedyncze o wymiarach do 2 x 30 mm pojedyncze o wymiarach powyżej 2 x 30 mm usunięte łódeczką Kora niedopuszczalna niedopuszczalna, naprawione zakorki do 20 mm Pęknięcia pojedyncze płytkie powierzchowne pęknięcia pojedyncze płytkie powierzchowne pęknięcia, sporadyczne pęknięcia końców do 50 mm długości pojedyncze klejenie bezbłędne bez otwartych szczelin duże przyrosty, drewno rzadkie, kompresja drewna dozwolona zdrowe, mocno zwarte, sęki do średnicy 60 mm. Dopuszczalne pojedyncze czarne sęki oczka o średnicy do 10 mm do średnicy 30 mm, nie może być 2 sęków obok siebie pojedyncze o wymiarach do 5 x 50mm, bez ognisk zbiorowych pojedyncze o wymiarach powyżej 5 x 50 mm usunięte łódeczką niedopuszczalna, naprawione zakorki do 30 mm pojedyncze płytkie powierzchowne pęknięcia, sporadyczne pęknięcia końców do 50 mm długości pojedyncze Jądro (rdzeń) bez rdzenia bez rdzenia dopuszczalny rdzeń o całkowitej długości do 50 mm w sztuce lub jako suma części przechodzących Zaatakowanie przez owady, czerwie klejenie bezbłędne, naprawione szczeliny wzdłużne o wymiarach powyżej 5 x 50 mm usunięte łódeczką pojedynczo dopuszczalna nie nie nie nie, pojedyncze czerwie Zabarwienia, huba nie nie Dopuszczalne zabarwienie do szerokości 10 mm i długości do 200 mm Biel Grubość klejonych szczelin Obróbka powierzchni Jakość krawędzi płyty, jak wybrzuszenia, miejsca poobijane Łączenie różnych gatunków drzew Szerokość poszczególnych części oprócz skrajnych Rysunek drewna u modrzewia wąskie pasma do 20% szerokości lameli dozwolone u modrzewia wąskie pasma do 20% szerokości lameli dozwolone dozwolony, zgnilizna niedopuszczalna maks. 0,2 mm maks. 0,3 mm maks. 0,3 mm bez wad nie pojedyncze małe wady do 10 mm od krawędzi pojedyncze pojedyncze małe wady do 10 mm od krawędzi pojedyncze pojedyncze małe wady do 50 mm od krawędzi pojedyncze klejenie bezbłędne, naprawione szczeliny wzdłużne nie, pojedyncze czerwie, zgnilizna niedopuszczalna b nie nie nie co najmniej 60 mm co najmniej 60 mm co najmniej 60 mm według barwy i struktury rysunek jednolity 29

30 CECHY PODLEGAJĄCE KLASYFIKACJI JODŁA AGROP SWP Cechy podlegające klasyfikacji Klasy jakości A AB B C Ogólne, Wymagania, Szczeliny wzdłużne Struktura, Przebieg włókien, drewno poddane kompresji Spoistość Naprawianie naturalnymi sękami klejenie bezbłędne bez otwartych szczelin małe przyrosty, proste włókna, bez drewna kompresowanego zdrowe, mocno zwarte, sęki do średnicy 5 mm nie klejenie bezbłędne, naprawione szczeliny wzdłużne Kora niedopuszczalna Pęknięcia Zaatakowanie przez owady, czerwie Zabarwienia, huba pojedyncze płytkie powierzchowne pęknięcia nie zabarwienia na czerwono, na żółto, na brązowo nie, pojedyncze czerwie, zgnilizna niedopuszczalna Grubość klejonych szczelin maks. 0,3 mm Obróbka powierzchni bez wad pojedyncze małe wady Jakość krawędzi płyty, jak wybrzuszenia, miejsca poobijane Łączenie różnych gatunków drzew Szerokość poszczególnych części oprócz skrajnych Rysunek drewna nie nie co najmniej 60 mm według barwy i struktury rysunek jednolity do 50 mm od krawędzi pojedyncze 30

31 MOŻLIWOŚCI OBRÓBKI AGROP SWP Standardowa obróbka krawędzi Możliwa jest obróbka 2-stronna i 4-stronna. Brutto Netto Wpust Pióro Wpust + fazka Pióro + fazka a b a x b 4 x 10, 8 x 10, 10 x 10, 10 x 12 mm Wpust r = 5 mm Zaokrąglenie Fazka Przedłużenie za pomocą połączenia wieloklinowego 1, Netto 1,5 Brutto Obróbka niestandardowa Indywidualnie na żądanie, patrz przykłady obróbki str

32 MOŻLIWOŚCI OBRÓBKI AGROP SWP Formaty standardowe netto (mm) 1240 x x x x x x x x 2500 Format na pióro i wpust Brutto Netto B Fazka Wpust 11 mm 11 A A Fazka Pióro 10 mm 10 Brutto 10 Netto Fazka Fazka przekrój AA Pióro 10 mm B Wpust 11 mm przekrój BB Formaty niestandardowe (mm) min. 500 x 2000 mm max x 6000 mm Tolerancja obróbki Tolerancja obróbki grubość Tolerancja szerokości i długości Tolerancja grubości szlifowania ± 0,4 mm ± 0,5 mm ± 0,2 mm 32

33 MOŻLIWOŚCI OBRÓBKI CNC Hamuel Reichenbacher FORMATY Format maksymalny: 6000 x 2500 mm Tolerancja szerokości i długości: ± 0,5 mm Narzędzia Piła tarczowa: ø 300 mm, grubość 3,2 mm ø 450 mm, grubość 4 mm Piłę można obracać o 360 i pochylać od 0 do 90. Narzędzi do frezowania: Pionowo od góry można wyfrezować dowolną ilość otworów o różnym kształcie oraz tworzyć różne profile wpustów, żłobin itd. ø 8 mm trzpieniowy frez spiralny, długość 30 mm ø 10 mm trzpieniowy frez spiralny, długość 40 mm ø 20 mm trzpieniowy frez spiralny, długość 50, 120 mm ø 30 mm trzpieniowy frez spiralny, długość 180 mm zestaw frezów pióro i wpust zestaw do połączenia wieloklinowego (głębokość 22 mm) Wiertła: ø 12 mm, długość 100 mm ø 15mm, długość 100 mm Piła tarczowa Różne frezy 33

34 PRZYKŁADY OBRÓBKI AGROP SWP Obróbka standardowa Połączenie wieloklinowe Pióro i wpust Wpusty boczne Dokładne formatowanie Obróbka niestandardowa Frezowanie otworów o różnych kształtach Wpusty od góry Frezowanie otworów o różnych kształtach Frezowanie różnych kształtów 34

35 PRZYKŁADY OBRÓBKI AGROP SWP Obróbka niestandardowa Frezowanie profilu Cięcie profilu Perforowanie profilu Frezowanie profilu do różnych kształtów Projekty specjalne Projekty specjalne 35

36 POWIERZCHNIA STRUKTURALNA AGROP SWP Typy powierzchni Drewno szczotkowanie drobne i grube, cięcie Świerk Grubości standardowe (mm) 14 (4-6-4), 16 (5-6-5), 19 (6-7-6), 21 (6-9-6), 27 (6-15-6), 27 (9-9-9), 32 (9-14-9), 42 (9-24-9), 50 (9-32-9), 60 (9-42-9) Formaty standardowe (mm) Maks. masa płyty Możliwości obróbki do 2100 x 6000, min. długość 1000 mm 220 kg Standardowe: pióro i wpust, wpusty boczne Niestandardowe: według indywidualnego zamówienia Dokładne formatowanie: według indywidualnego zamówienia Szczotkowanie drobne Szczotkowanie grube Cięcie z drobnym szczotkowaniem 36

37 LIMITY EMISJI SUBSTANCJI SZKODLIWYCH ORAZ ICH ZAWARTOŚĆ AGROP SWP Zgodnie z dyrektywą w sprawie składania zamówień 0211w produktach certyfikowanych (wielowarstwowe płyty z litego drewna świerkowego) nie mogą być przekroczone określone wartości graniczne emisji związków szkodliwych ani zawartości substancji szkodliwych. Badany parametr Wartość graniczna Metoda badania Uwzględniane substancje: Związki organiczne zawierające halogen AOX EOX Metale i niemetale (1) B Cu Cr Hg Pestycydy (2) Pestycydy organiczne zawierające chlor: Aldryn, Chlordan, Chlorotalonil, DDD, DDE, DDT, Dichlorfluanid, Dieldryna, Endosulfan, Endryna, alfa-hch, beta-hch, delta-hch, heptachlor, heksachlorbenzen, Lindan, Mirex, pentachlorofenol mg/kg 1 1 mg/kg mg/kg 0.5* Przepisy dotyczące wykonania w certyfikacie Natureplus Rozkład kwas azotowy / kwas fluorowodorowy DIN E29 ou EN ISO 1185 DIN E29 ou EN ISO 1185 DIN E29 ou EN ISO 1185 DIN E29 ou EN 1483 Analogicznie DFG S 19 * Wartość graniczna w odniesieniu do każdej substancji Granice oznaczania: 0,1 mg/kg Pyretroidy: Cyflutryna, Cyhalotryna, Cypermetryna, Deltametryna, Fenwalerat, Permetryna Inne: Imazalil, Izoksaben, Symazyna Součet pesticidů: 0.5* 0.5* 1 37

38 LIMITY EMISJI SUBSTANCJI SZKODLIWYCH ORAZ ICH ZAWARTOŚĆ AGROP SWP Emisje (3) : Proces w komorze: E DIN EN , przepisy dotyczące wykonania w certyfikacie Natureplus (4) Lotne związki organiczne (VOC) VOC sklasyfikowane w: K1, K2, M1, M2, R1, R2 (według TRGS (przepisy techniczne dotyczące substancji niebezpiecznych) 905, dyrektywa 67/548 EHS) IARC Grupa 1 a 2A, MAK (maksymalne stężenie w miejscu pracy) III1, III2 Lotne związki organiczne ogółem (TVOC) Z czego: Suma alkilowych węglowodorów aromatycznych Suma bicyklicznych terpentenów Ogółem substancje powodujące wrażliwość według MAK IV, listy BgVV (Federalny Urząd ds. Ochrony Zdrowia Konsumentów i Medycyny Weterynaryjnej) (6) Kat. A, TRGS 907 OgółemVOC sklasyfikowane w: K3, M3, R3 (według TRGS 905, dyrektywa 67/548 EHS) IARC Grupa 2B, MAK III3 Nasycone n-aldehydy ogółem Poszczególne substancje specjalne μg/m 3 n.u. (5) NLH Przygotowanie badania: E DIN EN oraz ocena: DIN ISO godz. po włożeniu do komory badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej 28 dni po umieszczeniu w komorze badawczej Suma ciężkich lotnych związków organicznych (SVOC) dni po umieszczeniu w komorze badawczej Monomeryczne izocyjaniany (7) n.b. (8) 28 dni po umieszczeniu w komorze badawczej Formaldehyd μg/m 3 Norma Austriacka ÖN resp. DINV ENV (9) 28 dni po umieszczeniu w komorze badawczej Zapach Punktowa ocena zapachu 3 Przepisy dotyczące wykonania w certyfikacie Natureplus, 6-stopniowa skala punktowa 24 godz. po umieszczeniu w komorze badawczej n. u. nie można określić NLH wartość graniczna według Nareplus (patrz wykaz wartości granicznych VOC v Natureplus) (1) inne parametry tylko przy uzasadnionym podejrzeniu (2) tylko wtedy, gdy istnieje uzasadnione podejrzenie (3) analizy emisji przeprowadzane są na połączonej próbie badawczej złożonej z czterech prób badawczych pochodzących z różnych partii produkcyjnych (4) przepisy dotyczące wykonania w Natureplus badanie w komorze badawczej" (5) granica określania poszczególnych substancji: 1 μg/m 3 (6) BgVV (Wydawca: Detlev Kayser, Eva Schleder): Chemikalia i alergia kontaktowa synoptyczny katalog wraz z oceną (7) stosuje się środki wiążące na bazie polimerowego MDI (PMDI) (8) granice określania izocyjanianów: TDI, HDI 1 μg/m3, MDI 0,1 μg/m 3 (9) 36 1 μg/m 3 = 0,03 ppm 38

39 PAKOWANIE, MANIPULACJA I TRANSPORT AGROP SWP Pakowanie Wielowarstwowe płyty AGROP z litego drewna (SWP - Solid wood panel) są standardowo pakowane w pakiety z ilością sztuk patrz Tabela pakowania. Płyty są ułożone na drewnianych krawędziakach (odstęp około 1 cm), zapakowane w folię PE (ochrona przeciwko zmianom wilgotności, zanieczyszczeniom i częściowo również przed uszkodzeniami mechanicznymi) a po obwodzie poprzecznie ściągnięte taśma opakowaniową. Inny rodzaj pakowania jest możliwy po wcześniejszym uzgodnieniu. Manipulacja Pakiety wielowarstwowych płyt AGROP nadają się do przenoszenia przednimi, ewentualnie bocznymi, ładowaczami widłowymi lub dźwigami z uwzględnieniem niebezpieczeństwa uszkodzenia krawędzi, powierzchni płyty oraz materiału opakowaniowego. Orientacyjna masa pojedynczego standardowego pakietu o wymiarach 2100 x 5000 mm wynosi około 2500 kg. Transport Standardowo płyty AGROP są transportowane samochodami ciężarowymi (w krytych naczepach lub ewentualnie w kontenerach 20 i 40 ). Załadowana ciężarówka ewent. kontener 40 oznacza orientacyjnie 40 m 3 płyt. Uwaga Podczas dłuższego transportu w niekorzystnych warunkach klimatycznych może dojść do zmiany wilgotności płyt, dlatego zaleca się aklimatyzację przed ich obróbką. Tabela pakowania dla formatu standardowego 5000 x 2100 mm Grubość Konstrukcja Ilość sztuk w opakowaniu m 2 w opakowaniu m 2 w samochodzie ciężarowym świerk kg/m 2 modrzew kg/m , ,86 X ,84 X , ,31 11, ,78 12, ,23 15, ,23 15, , ,68 18, ,58 24, ,5 29, ,8 35,4 39

40 MAGAZYNOWANIE I PRZETWARZANIE AGROP SWP Magazynowanie Wielowarstwowe płyty z litego drewna powinny być przechowywane w zamkniętych i suchych pomieszczeniach, ułożone poziomo na sobie i oddzielone przekładkami o grubości około 1 cm. Po zdjęciu opakowania ochronnego należy dokładnie przykryć innym materiałem powierzchniowym np. P, MDF. Uwaga Niewłaściwe przechowywanie SWP może prowadzić do uszkodzeń, za które producent nie ponosi odpowiedzialności. Przetwarzanie Wielowarstwowe płyty z litego drewna (SWP) są przetwarzane z litego drewna, wilgotność przy ekspedycji wynosi 8% ± 2% w klasie technicznej SWP/1, 10% ± 3% w SWP/2 i 12% ± 3% w klasie technicznej SWP/3. W produkcie zostały zachowane właściwości drewna i przez to reaguje na zmiany temperatury oraz wilgotności poprzez zsychanie lub pęcznienie. W wyniku złego składowania przed przetwarzaniem i zastosowaniem w ekstremalnych temperaturach i wilgotności może dochodzić do powstawania pęknięć i deformacji. Płyta SWP może być przetwarzana z wykorzystaniem wszystkich standardowych maszyn i narzędzi do obróbki drewna i powierzchniowo zabezpieczana w taki sam sposób jak lite drewno. Przy zastosowaniu SWP w środowisku zewnętrznym, należy brać pod uwagę naturalne właściwości drewna. Uwaga Za uszkodzenie produktu poprzez niewłaściwe przetwarzanie czy zastosowanie np. zastosowanie w ekstremalnych warunkach klimatycznych, a także nieprzestrzeganie procedur pracy producent nie ponosi żadnej odpowiedzialności. SWP wytwarzane z modrzewia syberyjskiego są przeznaczone wyłącznie do użytku na zewnątrz. Za przypadkowe uszkodzenie produktu przy jego zastosowaniu w interierze producent nie ponosi odpowiedzialności. Producent gwarantuje wartości emisji formaldehydu zawarte w arkuszach danych jedynie dla płyt z zamkniętą powierzchnią. W następstwie wiercenia, frezowania powierzchniowych lameli (np. płyty akustyczne) może dojść do wzrostu wartości emisji formaldehydu. Podczas przetwarzania wytwarza się pył drzewny. 40

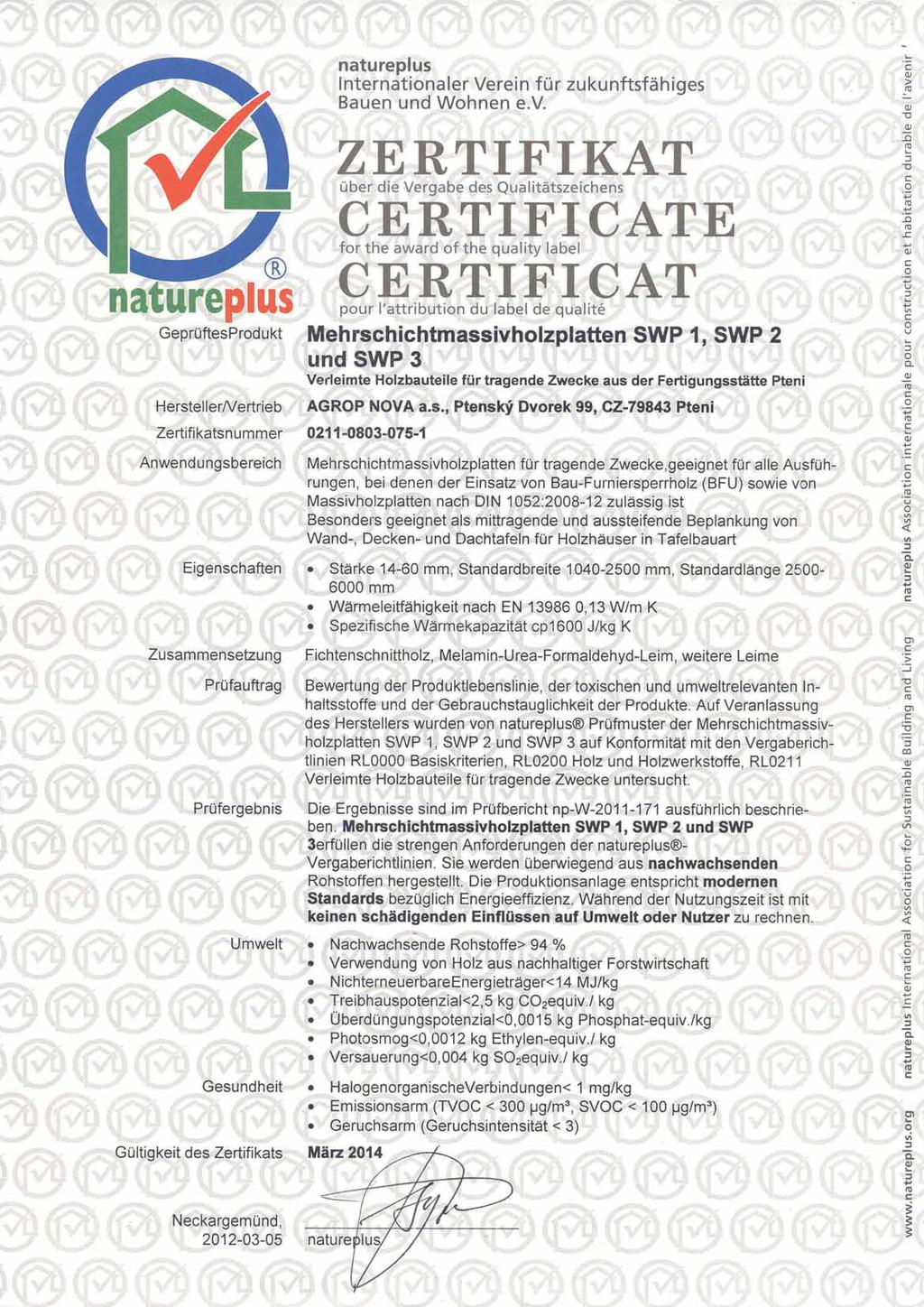

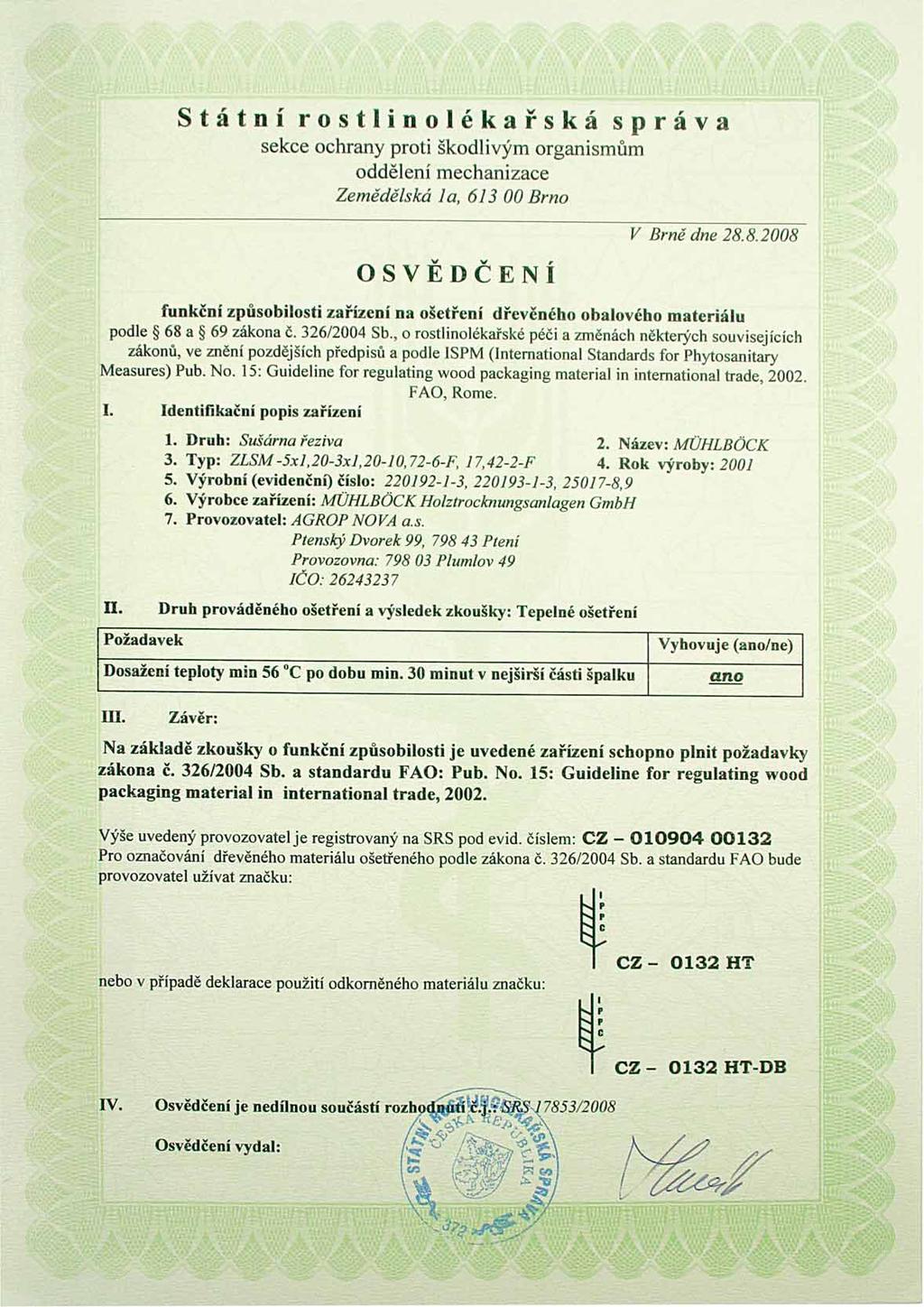

41 CERTYFIKATY OBSAH NATUREPLUS PEFC Certyfikat zgodności zarządzania produkcją SWP/1, SWP/2, SWP/3 ISPM Certyfikat techniczny konstrukcji BAZ NR. Z Deklaracja właściwości AGROP STAT Deklaracja właściwości AGROP FREE Deklaracja właściwości AGROP STATIC Wszystkie certyfikaty i protokoły można pobrać ze strony PEFC/ CZ 0132 HT 41

42

43

44

45

46

47

48

49

50 Prohlášení o vlastnostech č STAT Identifikační kód typu výrobku: SWP 10 (tuzemský smrk), SWP 30 (severský smrk), SWP 50 (modřín) Typ: Zamýšlené použití: Výrobce: Vícevrstvá deska z rostlého dřeva SWP/1, SWP/2, SWP/3 podle EN13353 Použití jako nosné i nenosné desky ve stavebnictví pro vnitřní nebo venkovní použití s třídou reakce na oheň D AGROP NOVA a.s., Ptenský Dvorek 99, CZ Ptení, telefon: , fax: , DIČ Systém posuzování a ověřování vlastností: Systém posouzení 2+ Výrobce provádí: 1)určení typu výrobku na základě zkoušky typu (včetně odběru vzorků). Výpočtu pro typ, tabulkových hodnot nebo popisné dokumentace výrobku, 2) řízení výroby 3) zkoušky vzorků odebraných v závodě v souladu s předepsaným plánem zkoušek, Oznámený subjekt pro osvědčení řízení výroby vydává osvědčení o shodě řízený výroby na základě: 1) počáteční inspekce ve výrobním závodě a řízení výroby 2) průběžného dozoru, posouzení a hodnocení řízení výroby Oznámený subjekt: Výzkumný a vývojový ústav dřevařský, Praha, s.p.. provedl počáteční inspekci v místě výroby a systému řízení výroby a vykonává průběžný dohled, posuzování a schvalování systému řízení výroby (systém 2+ podle ZA.1) a dále vydal Certifikát systému řízení výroby č CPD-0018, 1393-CPD-0019, 1393-CPD-0020 podle ZA normy EN 13986:2004. Základní charakteristiky Vlastnost Harmonizované technické specifikace Hustota SWP 10, SWP kg/m3, SWP kg/m3 EN 13986:2004 Reakce na oheň D-s2, d0 podle EN EN 13986:2004 Tepelná vodivost (λ) 0,13 W/mK pro SWP 10, SWP 30 0,15 W/mK pro SWP 50 EN 13986:2004 Difuzní odpor (μ) 70/200 podle EN12524 EN 13986:2004 Zvuková pohltivost Hz 0, Hz 0,3 Vzduchová neprůzvučnost (db) EN 13986:2004 R = 13 x log (m a ) + 14 EN 13986:2004 M a = plošná hmotnost kg/m 2 Měrná tepelná kapacita 1600 J/kg.K EN 13986:2004 Únik formaldehydu Třída E1 EN 13986:2004

51 Vlastnost Zkušební metoda Jmenovitá hodnota >12 20 >20 30 >30 42 >42 Hustota (kg/m 3 ) EN Pevnost v tlaku kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN Kolmo na směr vláken vnějších vrstev EN Modul pružnosti v ohybu kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN Kolmo na směr vláken vnějších vrstev EN Vlastnosti výrobku jsou ve shodě s vlastnostmi uvedenými v tabulce. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce. Podepsáno za výrobce a jeho jménem: Ptení, Ing. Pavel Stuchlík Ředitel společnosti AGROP NOVA a.s.

52 Prohlášení o vlastnostech č FREE Identifikační kód typu výrobku: SWP A10 (tuzemský smrk), SWP A30 (severský smrk), SWP D0 (jedle) Typ: Zamýšlené použití: Výrobce: Vícevrstvá deska z rostlého dřeva SWP/1, SWP/2 podle EN13353 Použití jako nenosné desky ve stavebnictví pro vnitřní nebo venkovní použití s třídou reakce na oheň D AGROP NOVA a.s., Ptenský Dvorek 99, CZ Ptení, telefon: , fax: , DIČ Systém posuzování a ověřování vlastností: Systém posouzení 2+ Výrobce provádí: 1)určení typu výrobku na základě zkoušky typu (včetně odběru vzorků). Výpočtu pro typ, tabulkových hodnot nebo popisné dokumentace výrobku, 2) řízení výroby 3) zkoušky vzorků odebraných v závodě v souladu s předepsaným plánem zkoušek, Oznámený subjekt pro osvědčení řízení výroby vydává osvědčení o shodě řízený výroby na základě: 1) počáteční inspekce ve výrobním závodě a řízení výroby 2) průběžného dozoru, posouzení a hodnocení řízení výroby Oznámený subjekt: Výzkumný a vývojový ústav dřevařský, Praha, s.p.. provedl počáteční inspekci v místě výroby a systému řízení výroby a vykonává průběžný dohled, posuzování a schvalování systému řízení výroby (systém 2+ podle ZA.1)) a dále vydal Certifikát systému řízení výroby č CPD-0018, 1393-CPD-0019, podle ZA normy EN 13986:2004. Základní charakteristiky Vlastnost Harmonizované technické specifikace Hustota 490 kg/m3 EN 13986:2004 Reakce na oheň D-s2, D0 podle EN EN 13986:2004 Tepelná vodivost (λ) 0,13 W/mK EN 13986:2004 Difuzní odpor (μ) 70/200 podle EN EN 13986:2004 Zvuková pohltivost Hz 0, Hz 0,3 Vzduchová neprůzvučnost (db) R = 13 x log (ma) + 14 Ma = plošná hmotnost kg/m2 EN 13986:2004 EN 13986:2004 Měrná tepelná kapacita 1600 J/kg.K EN 13986:2004 Únik formaldehydu Třída E1 EN 13986:2004

53 Vlastnost Zkušební metoda Jmenovitá hodnota >12 20 >20 30 >30 42 >42 Hustota (kg/m 3 ) EN Pevnost v tlaku kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN Kolmo na směr vláken vnějších vrstev EN Modul pružnosti v ohybu kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN Kolmo na směr vláken vnějších vrstev EN Vlastnosti výrobku jsou ve shodě s vlastnostmi uvedenými v tabulce. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce. Podepsáno za výrobce a jeho jménem: Ptení, Ing. Pavel Stuchlík Ředitel společnosti AGROP NOVA a.s.

54 Prohlášení o vlastnostech č STATIC Identifikační kód typu výrobku: SWP 160 (5-vrstvá deska) Typ: Zamýšlené použití: Výrobce: Vícevrstvá deska z rostlého dřeva SWP/1, SWP/2, podle EN13353 Použití jako nosné i nenosné desky ve stavebnictví pro vnitřní nebo venkovní použití s třídou reakce na oheň D AGROP NOVA a.s., Ptenský Dvorek 99, CZ Ptení, telefon: , fax: , DIČ Systém posuzování a ověřování vlastností: Systém posouzení 2+ Výrobce provádí: 1)určení typu výrobku na základě zkoušky typu (včetně odběru vzorků). Výpočtu pro typ, tabulkových hodnot nebo popisné dokumentace výrobku, 2) řízení výroby 3) zkoušky vzorků odebraných v závodě v souladu s předepsaným plánem zkoušek, Oznámený subjekt pro osvědčení řízení výroby vydává osvědčení o shodě řízený výroby na základě: 1) počáteční inspekce ve výrobním závodě a řízení výroby 2) průběžného dozoru, posouzení a hodnocení řízení výroby Oznámený subjekt: Výzkumný a vývojový ústav dřevařský, Praha, s.p.. provedl počáteční inspekci v místě výroby a systému řízení výroby a vykonává průběžný dohled, posuzování a schvalování systému řízení výroby (systém 2+ podle ZA.1) a dále vydal Certifikát systému řízení výroby č CPD-0018, 1393-CPD-0019 podle ZA normy EN 13986:2004. Základní charakteristiky Vlastnost Harmonizované technické specifikace Hustota 490 kg/m 3 EN 13986:2004 Reakce na oheň D-s2, D0 podle EN EN 13986:2004 Tepelná vodivost (λ) 0,13 W/mK podle EN13986 EN 13986:2004 Difuzní odpor (μ) 70/200 podle EN12524 EN 13986:2004 Zvuková pohltivost Hz 0, Hz 0,3 Vzduchová neprůzvučnost (db) EN 13986:2004 R = 13 x log (ma) + 14 EN 13986:2004 Ma = plošná hmotnost kg/m 2 Únik formaldehydu Třída E1 podle EN EN 13986:2004

55 Vlastnost Zkušební metoda 36 ( ) Jmenovitá hodnota 45 ( ) 60 ( ) Hustota (kg/m 3 ) EN Pevnost v tlaku kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN , Kolmo na směr vláken vnějších vrstev EN 789 3,3 3,3 6 Modul pružnosti v ohybu kolmo na rovinu desky (N/mm 2 ) Rovnoběžně se směrem vláken vnějších vrstev EN Kolmo na směr vláken vnějších vrstev EN Vlastnosti výrobku jsou ve shodě s vlastnostmi uvedenými v tabulce. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce. Podepsáno za výrobce a jeho jménem: Ptení, Ing. Pavel Stuchlík Ředitel společnosti AGROP NOVA a.s.

56 Dokumentacja techniczna i certyfikaty do pobrania na stronie AGROP NOVA a.s. Ptenský Dvorek Ptení, Czechy tel.: fax: DOKUMENTACJA TECHNICZNA
