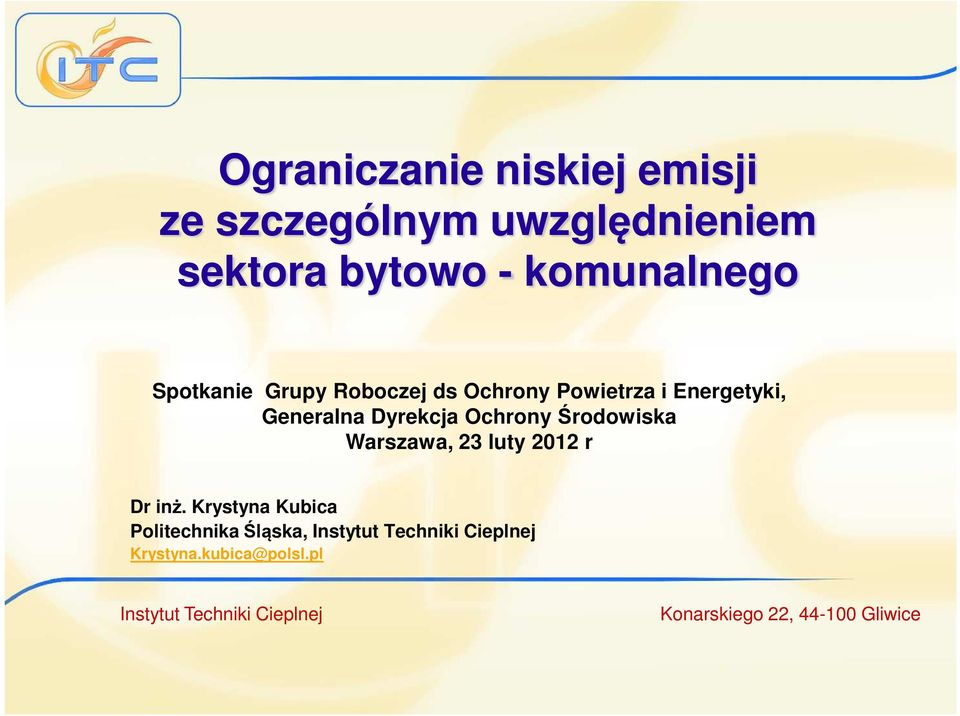

1 Ograniczanie niskiej emisji ze szczególnym uwzględnieniem sektora bytowo - komunalnego Spotkanie Grupy Roboczej ds Ochrony Powietrza i Energetyki, Generalna Dyrekcja Ochrony Środowiska Warszawa, 23 luty 2012 r Dr inż. Krystyna Kubica Politechnika Śląska, Instytut Techniki Cieplnej Krystyna.kubica@polsl.pl Instytut Techniki Cieplnej Konarskiego 22, Gliwice

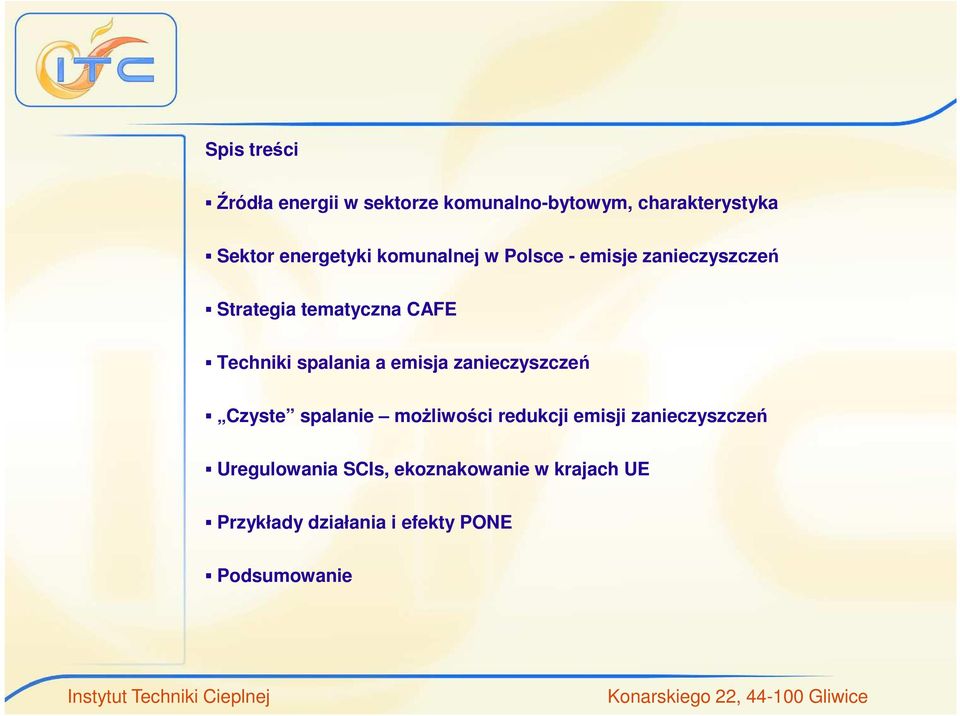

2 Spis treści Źródła energii w sektorze komunalno-bytowym, charakterystyka Sektor energetyki komunalnej w Polsce - emisje zanieczyszczeń Strategia tematyczna CAFE Techniki spalania a emisja zanieczyszczeń Czyste spalanie możliwości redukcji emisji zanieczyszczeń Uregulowania SCIs, ekoznakowanie w krajach UE Przykłady działania i efekty PONE Podsumowanie Instytut Techniki Cieplnej Konarskiego 22, Gliwice

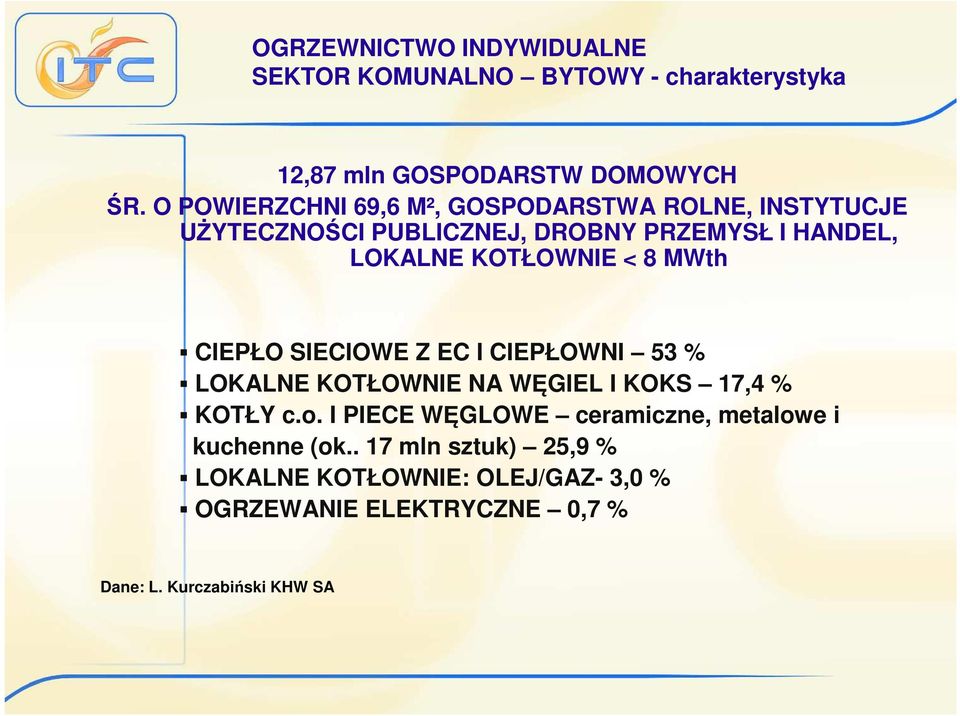

3 OGRZEWNICTWO INDYWIDUALNE SEKTOR KOMUNALNO BYTOWY - charakterystyka 12,87 mln GOSPODARSTW DOMOWYCH ŚR. O POWIERZCHNI 69,6 M², GOSPODARSTWA ROLNE, INSTYTUCJE UŻYTECZNOŚCI PUBLICZNEJ, DROBNY PRZEMYSŁ I HANDEL, LOKALNE KOTŁOWNIE < 8 MWth CIEPŁO SIECIOWE Z EC I CIEPŁOWNI 53 % LOKALNE KOTŁOWNIE NA WĘGIEL I KOKS 17,4 % KOTŁY c.o. I PIECE WĘGLOWE ceramiczne, metalowe i kuchenne (ok.. 17 mln sztuk) 25,9 % LOKALNE KOTŁOWNIE: OLEJ/GAZ- 3,0 % OGRZEWANIE ELEKTRYCZNE 0,7 % Dane: L. Kurczabiński KHW SA

4 SEKTOR KOMUNALNO-BYTOWY źródła energii i ich zużycie 9,5 12,5 mln ton/rok Węgiel kamienny w tym: ok. 8,6 mln ton/ rok węgla opałowego, indywidualne gospodarstwa domowego w tym: 5,32 mln ton sortymenty grube (w ,5 mln ton) 2,11 mln ton sortymenty średnie, w tym 1,150 mln ton kwalifikowane paliwa węglowe, ekogroszek 1,20 mln ton miały, w tym EKOFINS 3,9 mln ton (miał węglowy) ok małych kotłowni o mocy < 8 MWth zużywa rocznie Dane: L. Kurczabiński KHW SA

5 SEKTOR KOMUNALNO-BYTOWY źródła energii i ich zużycie, c.d. Gaz ziemny mieszkań 4 mld m³ równowartość 5,5 mln ton /rok kwalifikowanego paliwa do kotłów retortowych EKORET tylko stosuje gaz do celów grzewczych Ciepło sieciowe 16,5-21 mln ton/ rok węgla m³ kubatura budynków ogrzewanych ciepłem sieciowym Energia elektryczna mieszkań Paliwa płynne mieszkań

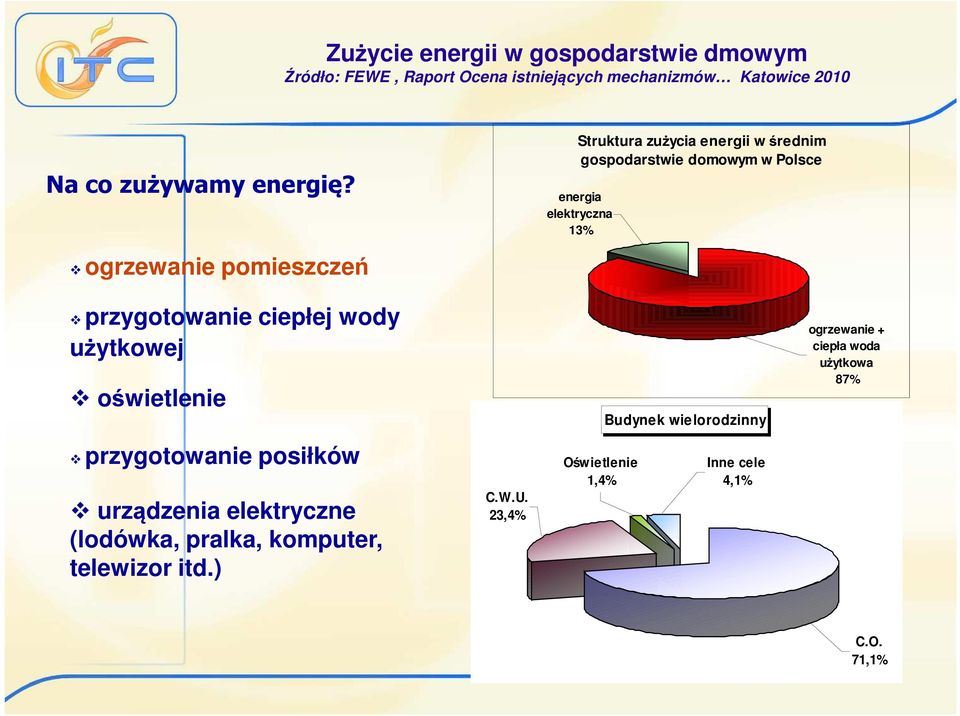

6 Zużycie energii w gospodarstwie dmowym Źródło: FEWE, Raport Ocena istniejących mechanizmów Katowice 2010 Na co zużywamy energię? Struktura zużycia energii w średnim gospodarstwie domowym w Polsce energia elektryczna 13% ogrzewanie pomieszczeń przygotowanie ciepłej wody użytkowej oświetlenie Budynek wielorodzinny ogrzewanie + ciepła woda użytkowa 87% przygotowanie posiłków urządzenia elektryczne (lodówka, pralka, komputer, telewizor itd.) C.W.U. 23,4% Oświetlenie 1,4% Inne cele 4,1% C.O. 71,1%

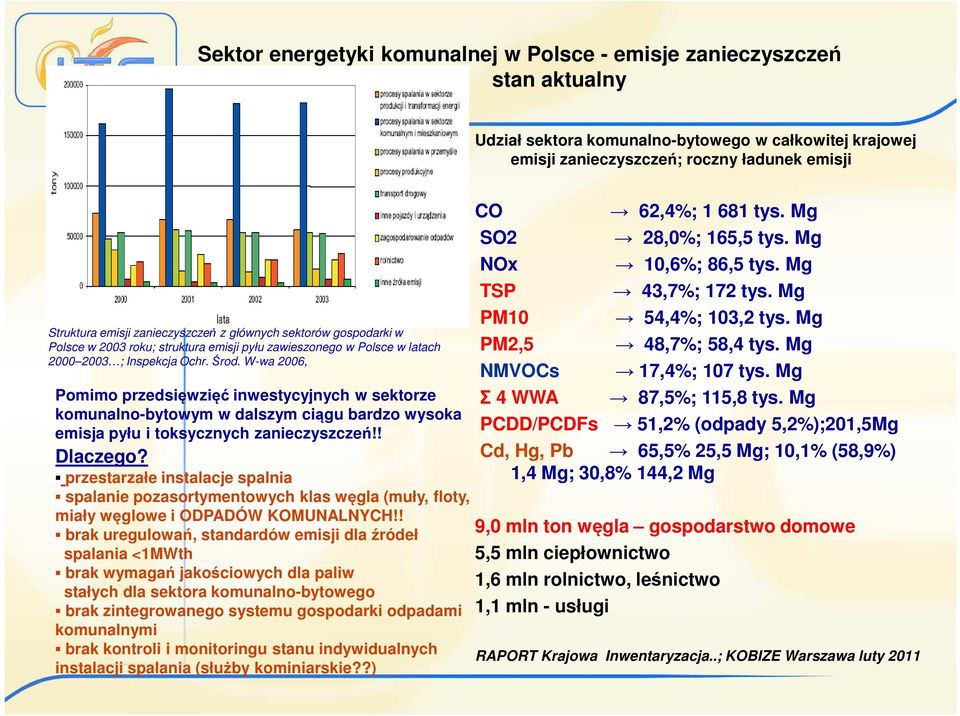

7 Sektor energetyki komunalnej w Polsce - emisje zanieczyszczeń stan aktualny Udział sektora komunalno-bytowego w całkowitej krajowej emisji zanieczyszczeń; roczny ładunek emisji Struktura emisji zanieczyszczeń z głównych sektorów gospodarki w Polsce w 2003 roku; struktura emisji pyłu zawieszonego w Polsce w latach ; Inspekcja Ochr. Środ. W-wa 2006, Pomimo przedsięwzięć inwestycyjnych w sektorze komunalno-bytowym w dalszym ciągu bardzo wysoka emisja pyłu i toksycznych zanieczyszczeń!! Dlaczego? przestarzałe instalacje spalnia spalanie pozasortymentowych klas węgla (muły, floty, miały węglowe i ODPADÓW KOMUNALNYCH!! brak uregulowań, standardów emisji dla źródeł spalania <1MWth brak wymagań jakościowych dla paliw stałych dla sektora komunalno-bytowego brak zintegrowanego systemu gospodarki odpadami komunalnymi brak kontroli i monitoringu stanu indywidualnych instalacji spalania (służby kominiarskie??) CO 62,4%; tys. Mg SO2 28,0%; 165,5 tys. Mg NOx 10,6%; 86,5 tys. Mg TSP 43,7%; 172 tys. Mg PM10 54,4%; 103,2 tys. Mg PM2,5 48,7%; 58,4 tys. Mg NMVOCs 17,4%; 107 tys. Mg Σ 4 WWA 87,5%; 115,8 tys. Mg PCDD/PCDFs 51,2% (odpady 5,2%);201,5Mg Cd, Hg, Pb 65,5% 25,5 Mg; 10,1% (58,9%) 1,4 Mg; 30,8% 144,2 Mg 9,0 mln ton węgla gospodarstwo domowe 5,5 mln ciepłownictwo 1,6 mln rolnictwo, leśnictwo 1,1 mln - usługi RAPORT Krajowa Inwentaryzacja..; KOBIZE Warszawa luty 2011

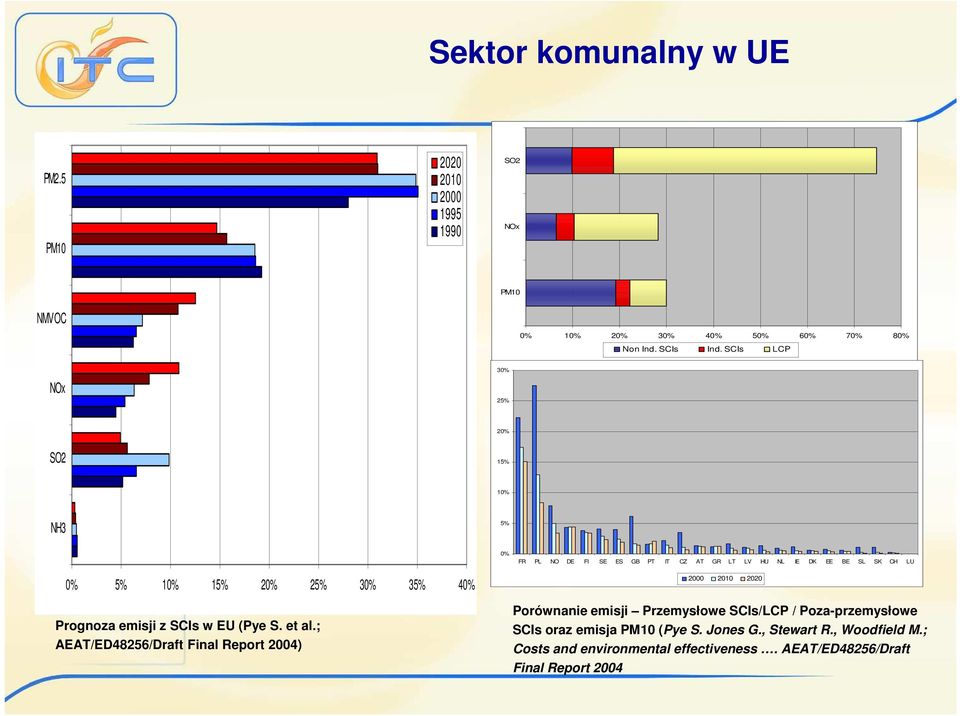

8 Sektor komunalny w UE PM2.5 PM SO2 NOx PM10 NMVOC 0% 10% 20% 30% 40% 50% 60% 70% 80% Non Ind. SCIs Ind. SCIs LCP NOx 30% 25% 20% SO2 15% 10% NH3 5% 0% FR PL NO DE FI SE ES GB PT IT CZ AT GR LT LV HU NL IE DK EE BE SL SK CH LU 0% 5% 10% 15% 20% 25% 30% 35% 40% Prognoza emisji z SCIs w EU (Pye S. et al.; AEAT/ED48256/Draft Final Report 2004) Porównanie emisji Przemysłowe SCIs/LCP / Poza-przemysłowe SCIs oraz emisja PM10 (Pye S. Jones G., Stewart R., Woodfield M.; Costs and environmental effectiveness. AEAT/ED48256/Draft Final Report 2004

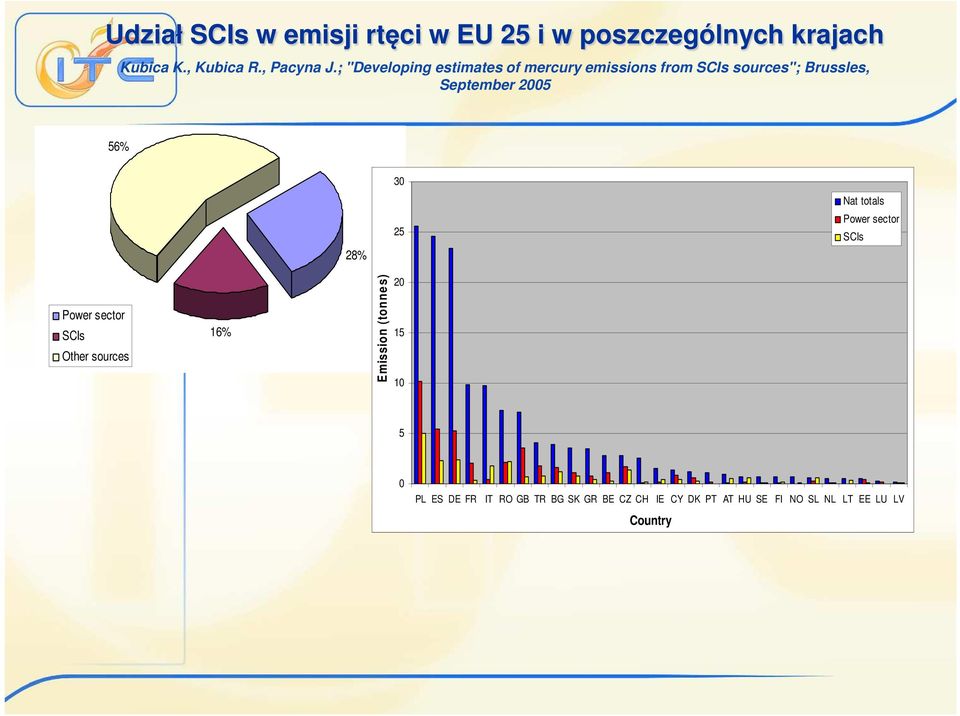

9 Udział SCIs w emisji rtęci w EU 25 i w poszczególnych krajach Kubica K., Kubica R., Pacyna J.; "Developing estimates of mercury emissions from SCIs sources"; Brussles, September % 28% Nat totals Power sector SCIs Power sector SCIs Other sources 16% Emission (tonne s) PL ES DE FR IT RO GB TR BG SK GR BE CZ CH IE CY DK PT AT HU SE FI NO SL NL LT EE LU LV Country

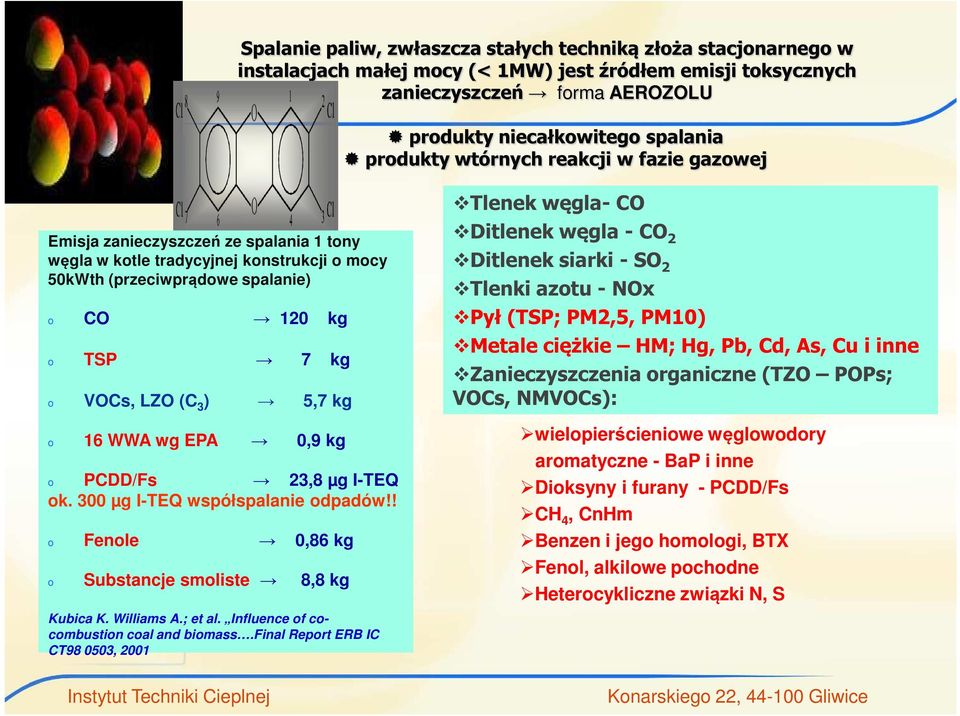

10 Spalanie paliw, zwłaszcza stałych techniką złoża stacjonarnego w instalacjach małej mocy (< 1MW) jest źródłem emisji toksycznych zanieczyszczeń forma AEROZOLU produkty niecałkowitego spalania produkty wtórnych reakcji w fazie gazowej Tlenek węgla- CO Emisja zanieczyszczeń ze spalania 1 tony węgla w kotle tradycyjnej konstrukcji o mocy 50kWth (przeciwprądowe spalanie) o CO 120 kg o o o TSP 7 kg VOCs, LZO (C 3 ) 5,7 kg 16 WWA wg EPA 0,9 kg o PCDD/Fs 23,8 µg I-TEQ ok. 300 µg I-TEQ współspalanie odpadów!! o o Fenole 0,86 kg Substancje smoliste 8,8 kg Kubica K. Williams A.; et al. Influence of cocombustion coal and biomass.final Report ERB IC CT , 2001 Instytut Techniki Cieplnej Ditlenek węgla - CO 2 Ditlenek siarki - SO 2 Tlenki azotu - NOx Pył (TSP; PM2,5, PM10) Metale ciężkie HM; Hg, Pb, Cd, As, Cu i inne Zanieczyszczenia organiczne (TZO POPs; VOCs, NMVOCs): wielopierścieniowe węglowodory aromatyczne - BaP i inne Dioksyny i furany - PCDD/Fs CH 4, CnHm Benzen i jego homologi, BTX Fenol, alkilowe pochodne Heterocykliczne związki N, S Konarskiego 22, Gliwice

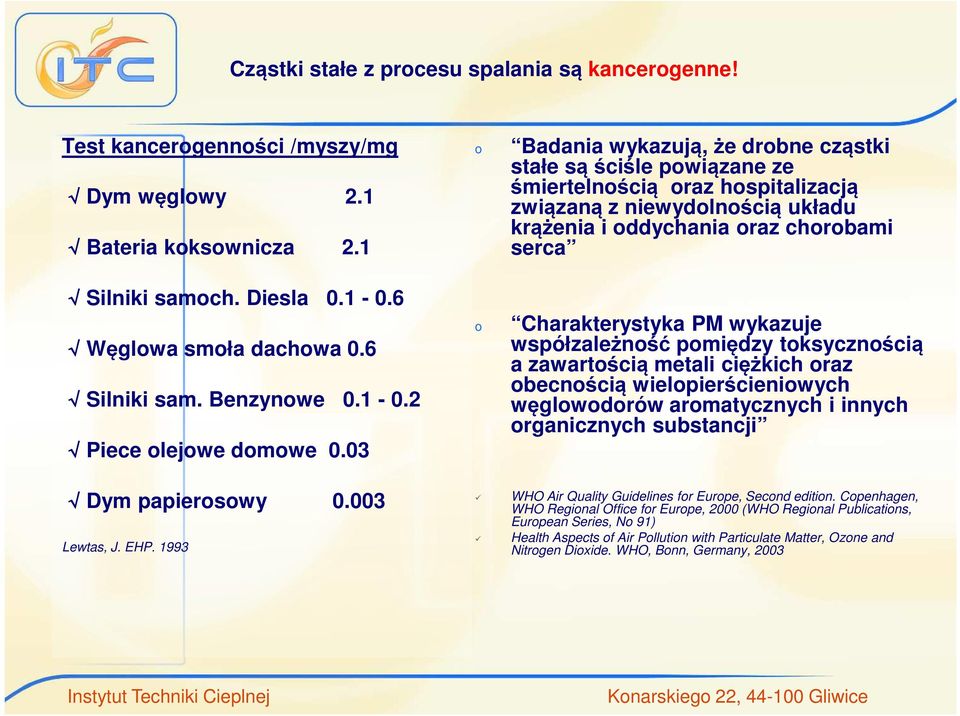

11 Cząstki stałe z procesu spalania są kancerogenne! Test kancerogenności /myszy/mg Dym węglowy 2.1 Bateria koksownicza 2.1 Silniki samoch. Diesla Węglowa smoła dachowa 0.6 Silniki sam. Benzynowe Piece olejowe domowe 0.03 Dym papierosowy Lewtas, J. EHP o o Badania wykazują, że drobne cząstki stałe są ściśle powiązane ze śmiertelnością oraz hospitalizacją związaną z niewydolnością układu krążenia i oddychania oraz chorobami serca Charakterystyka PM wykazuje współzależność pomiędzy toksycznością a zawartością metali ciężkich oraz obecnością wielopierścieniowych węglowodorów aromatycznych i innych organicznych substancji WHO Air Quality Guidelines for Europe, Second edition. Copenhagen, WHO Regional Office for Europe, 2000 (WHO Regional Publications, European Series, No 91) Health Aspects of Air Pollution with Particulate Matter, Ozone and Nitrogen Dioxide. WHO, Bonn, Germany, 2003 Instytut Techniki Cieplnej Konarskiego 22, Gliwice

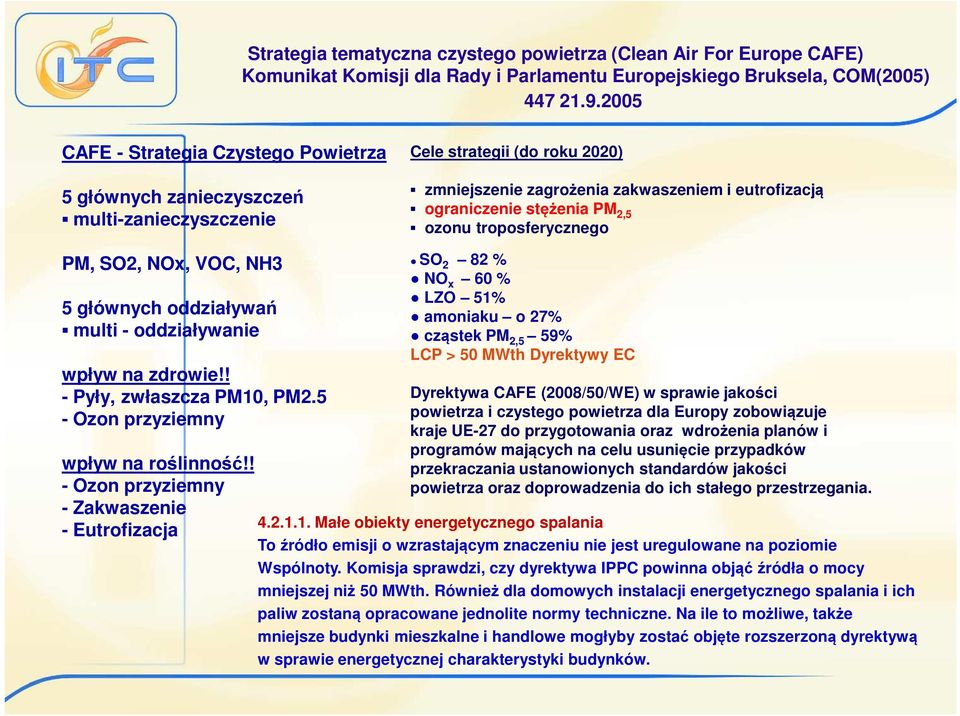

12 Strategia tematyczna czystego powietrza (Clean Air For Europe CAFE) Komunikat Komisji dla Rady i Parlamentu Europejskiego Bruksela, COM(2005) CAFE - Strategia Czystego Powietrza 5 głównych zanieczyszczeń multi-zanieczyszczenie Cele strategii (do roku 2020) zmniejszenie zagrożenia zakwaszeniem i eutrofizacją ograniczenie stężenia PM 2,5 ozonu troposferycznego PM, SO2, NOx, VOC, NH3 5 głównych oddziaływań multi - oddziaływanie wpływ na zdrowie!! - Pyły, zwłaszcza PM10, PM2.5 - Ozon przyziemny wpływ na roślinność!! - Ozon przyziemny - Zakwaszenie - Eutrofizacja SO 2 82 % NO x 60 % LZO 51% amoniaku o 27% cząstek PM 2,5 59% LCP > 50 MWth Dyrektywy EC Dyrektywa CAFE (2008/50/WE) w sprawie jakości powietrza i czystego powietrza dla Europy zobowiązuje kraje UE-27 do przygotowania oraz wdrożenia planów i programów mających na celu usunięcie przypadków przekraczania ustanowionych standardów jakości powietrza oraz doprowadzenia do ich stałego przestrzegania Małe obiekty energetycznego spalania To źródło emisji o wzrastającym znaczeniu nie jest uregulowane na poziomie Wspólnoty. Komisja sprawdzi, czy dyrektywa IPPC powinna objąć źródła o mocy mniejszej niż 50 MWth. Również dla domowych instalacji energetycznego spalania i ich paliw zostaną opracowane jednolite normy techniczne. Na ile to możliwe, także mniejsze budynki mieszkalne i handlowe mogłyby zostać objęte rozszerzoną dyrektywą w sprawie energetycznej charakterystyki budynków.

13 Strategia tematyczna czystego powietrza (Clean Air For Europe CAFE) Komunikat Komisji dla Rady i Parlamentu Europejskiego Bruksela, COM(2005) Instalacje spalania małej mocy (SCIs) < 50 MWth IPPC dla źródeł o mocy <50 MWth? dyrektywa eko wzoru dla SCIs (normy techniczne, standardy emisji, jakości paliwa) EuPs Eco-design DYREKTYWA ekowzoru (2005/32/EC), <500 kwth etykietowanie energii, energetyczna efektywność budynków z uwzględnieniem audytu instalacji produkcji energii; DYREKTYWA 2002/91/EC z dnia 16 grudnia 2002 r. dotycząca jakości energetycznej budynków Projekty badawcze SCIs DGTREN: o Cost and environmental effectiveness of reducing air pollution for small-scale combustion installations - AEATechnology UK, o Costs and environmental effectiveness of options for reducing mercury emissions to air from small-scale combustion installations - AEATechnology UK, NILU Polska o Small Combustion Installations; Draft of Chapter for Emission Inventory Guidebook ( ) - Kubica K., Paradiz B., Dilara P., Klimont Z. i inni o Preparatory Studies for Eco-design Requirements of EuPs (II) [TREN/D3/ /Lot15/2007/S ] ; S. Mudgal, L. Turunen BIO IS France, R. Stewart M. Woodfield, AEAT UK, K. Kubica, R. Kubica ITT SUT POLAND

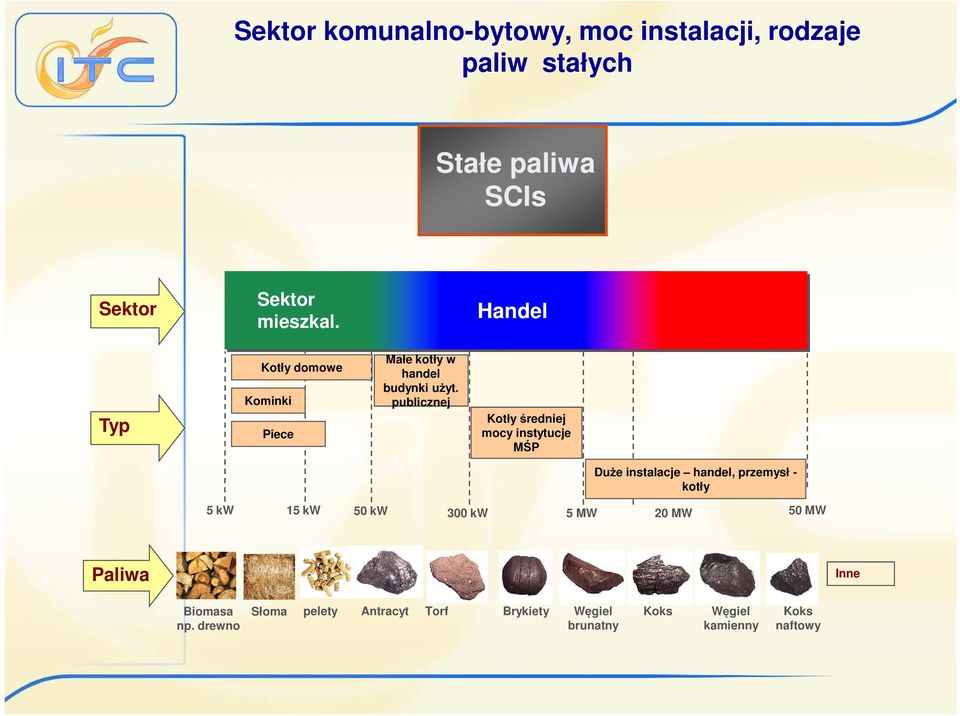

14 Sektor komunalno-bytowy, moc instalacji, rodzaje paliw stałych Stałe paliwa SCIs Sektor Sektor mieszkal. Handel Typ Kotły domowe Kominki Piece Małe kotły w handel budynki użyt. publicznej Kotły średniej mocy instytucje MŚP Duże instalacje handel, przemysł - kotły 5 kw 15 kw 50 kw 300 kw 5 MW 20 MW 50 MW Paliwa Inne Biomasa np. drewno Słoma pelety Antracyt Torf Brykiety Węgiel brunatny Koks Węgiel kamienny Koks naftowy

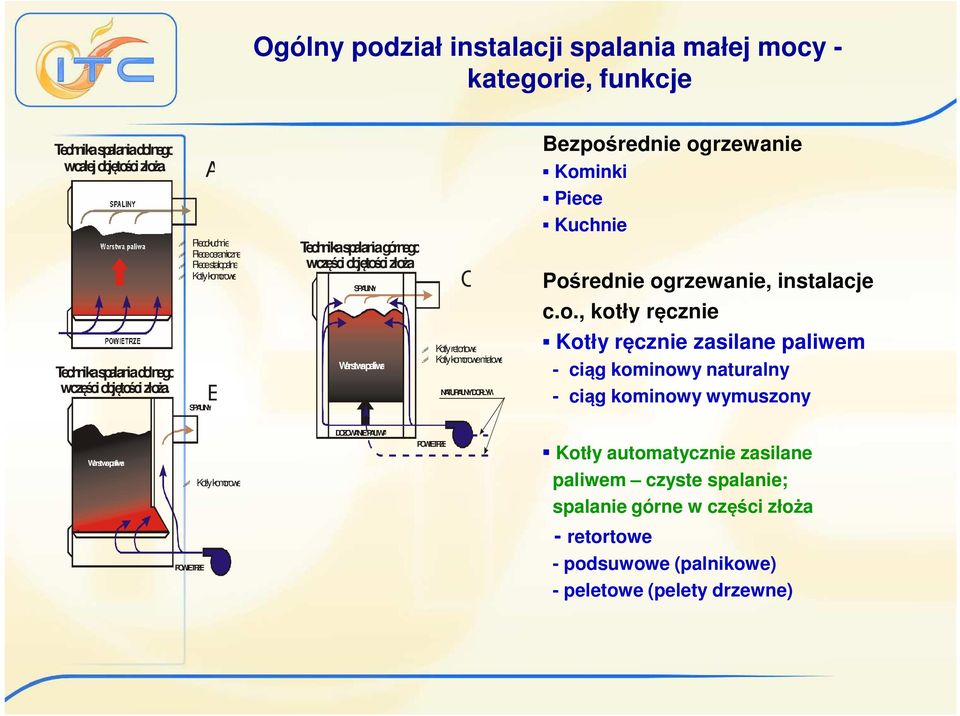

15 Ogólny podział instalacji spalania małej mocy - kategorie, funkcje Technika spalania dolnego wcałej objętości złoża. SPALINY Warstwa paliwa POWIETRZE Technika spalania dolnego wczęści objętości złoża. Piecokuchnie Piece ceramiczne Piece stałopalne Kotły komorowe SPALINY A B Technika spalania górnego wczęści objętości złoża. SPALINY Warstwa paliwa C Kotły retortowe Kotły komorowe miałowe NATURALNYDOPŁYW Bezpośrednie ogrzewanie Kominki Piece Kuchnie Pośrednie ogrzewanie, instalacje c.o., kotły ręcznie Kotły ręcznie zasilane paliwem - ciąg kominowy naturalny - ciąg kominowy wymuszony Warstwapaliwa Warstwapaliwa Kotły komorowe DOZOWANIE PALIWA POWIETRZE Kotły automatycznie zasilane paliwem czyste spalanie; spalanie górne w części złoża POWIETRZE - retortowe - podsuwowe (palnikowe) - peletowe (pelety drzewne)

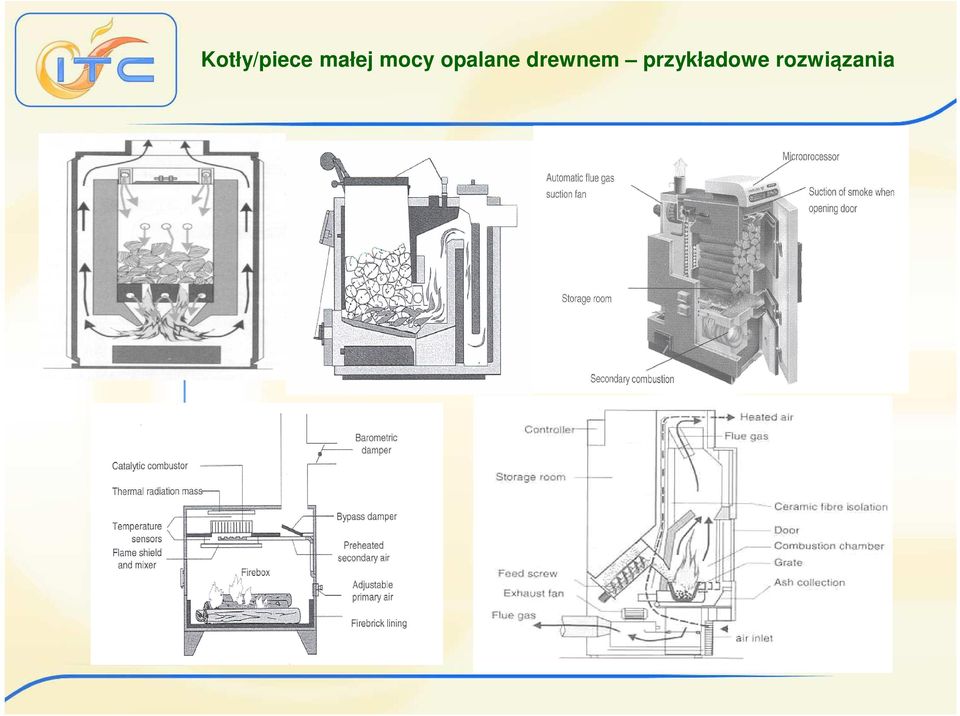

16 Kotły/piece małej mocy opalane drewnem przykładowe rozwiązania

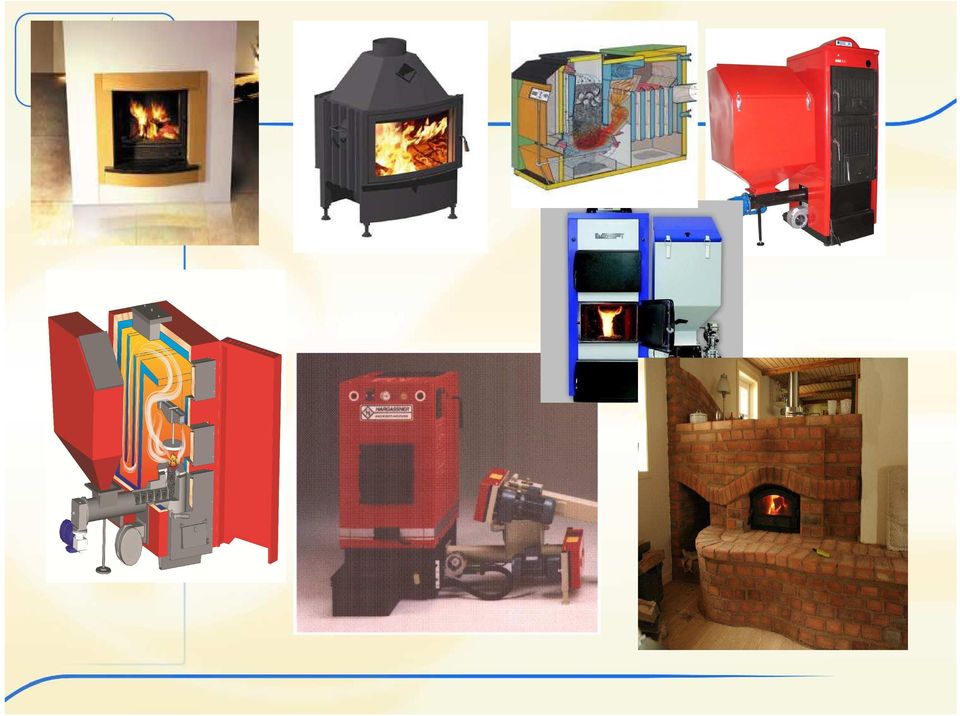

17

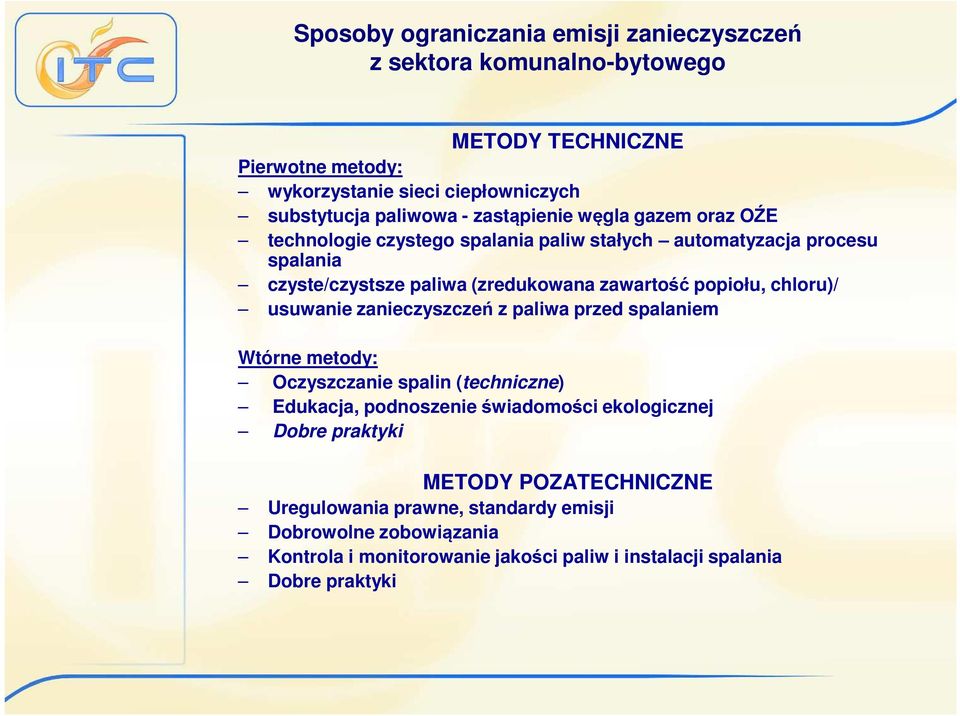

18 Sposoby ograniczania emisji zanieczyszczeń z sektora komunalno-bytowego METODY TECHNICZNE Pierwotne metody: wykorzystanie sieci ciepłowniczych substytucja paliwowa - zastąpienie węgla gazem oraz OŹE technologie czystego spalania paliw stałych automatyzacja procesu spalania czyste/czystsze paliwa (zredukowana zawartość popiołu, chloru)/ usuwanie zanieczyszczeń z paliwa przed spalaniem Wtórne metody: Oczyszczanie spalin (techniczne) Edukacja, podnoszenie świadomości ekologicznej Dobre praktyki METODY POZATECHNICZNE Uregulowania prawne, standardy emisji Dobrowolne zobowiązania Kontrola i monitorowanie jakości paliw i instalacji spalania Dobre praktyki

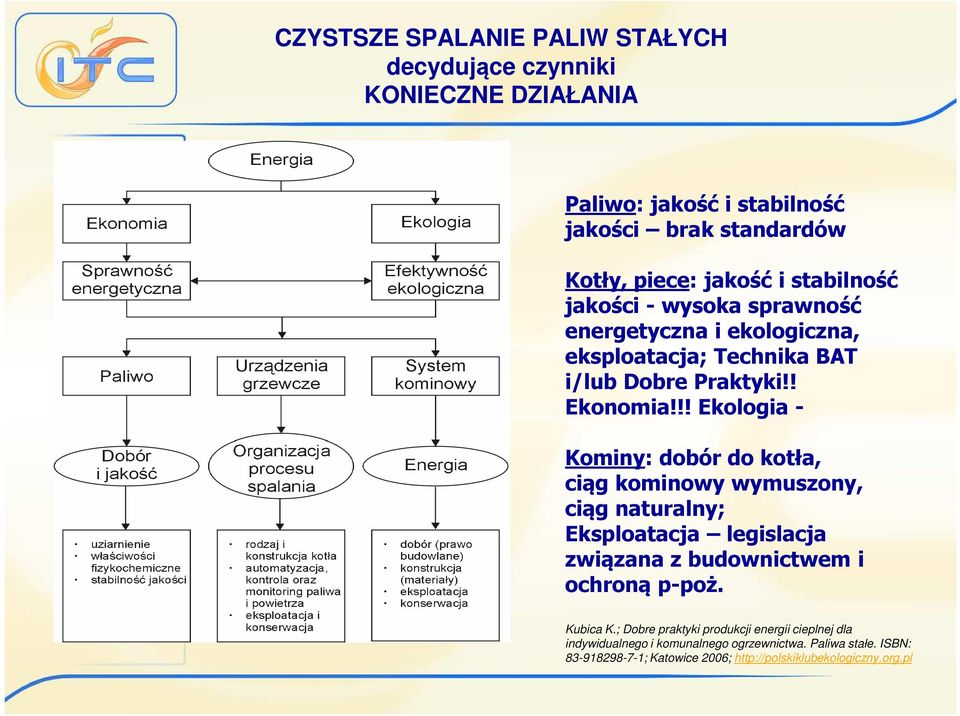

19 CZYSTSZE SPALANIE PALIW STAŁYCH decydujące czynniki KONIECZNE DZIAŁANIA Paliwo: jakość i stabilność jakości brak standardów Kotły, piece: jakość i stabilność jakości - wysoka sprawność energetyczna i ekologiczna, eksploatacja; Technika BAT i/lub Dobre Praktyki!! Ekonomia!!! Ekologia - Kominy: dobór do kotła, ciąg kominowy wymuszony, ciąg naturalny; Eksploatacja legislacja związana z budownictwem i ochroną p-poż. Kubica K.; Dobre praktyki produkcji energii cieplnej dla indywidualnego i komunalnego ogrzewnictwa. Paliwa stałe. ISBN: ; Katowice 2006;

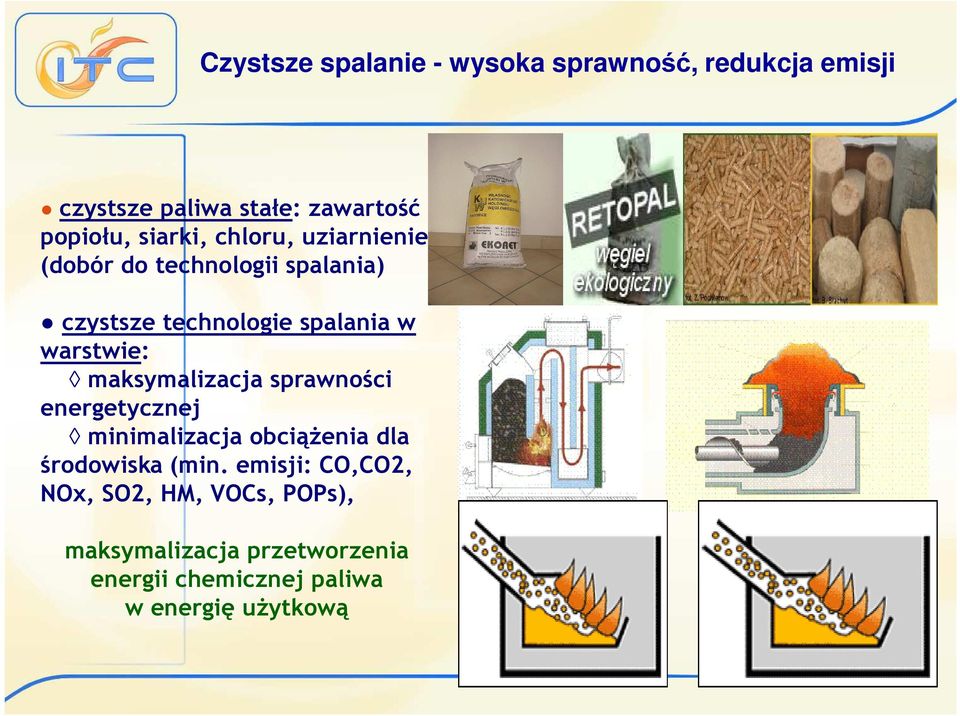

20 Czystsze spalanie - wysoka sprawność, redukcja emisji czystsze paliwa stałe: zawartość popiołu, siarki, chloru, uziarnienie (dobór do technologii spalania) czystsze technologie spalania w warstwie: maksymalizacja sprawności energetycznej minimalizacja obciążenia dla środowiska (min. emisji: CO,CO2, NOx, SO2, HM, VOCs, POPs), maksymalizacja przetworzenia energii chemicznej paliwa w energię użytkową

21 CZYSTSZE SPALANIE PALIW STAŁYCH Kotły retortowe Institute of Thermal Technology Konarskiego 18, Gliwice, POLAND

22 Wskaźniki emisji zanieczyszczeń dla instalacji spalania opalanych węglem i biomasą 1. węgiel; 2. biomasa, 3.stopień redukcji dla kotłów automatycznie zasilanych paliwem stałym 4. emisja dioksyn Kubica K., et al.., Chapter of Emission Inventory Guidbook Small Combustion Installations, TFEIP CO, VOC, PM [g/gj], PAHs [mg/gj], PCDD/F [ng/gj] CO VOC PM (TSP) PAHs PCDD/F Piece Kotły auto. CO, VOC, PM [g/gj], PAHs [mg/gj], PCDD/F [ng/gj] CO VOC PM (TSP) PAHs PCDD/F Piece Kotły ręczne Kotły aut. Reduction degree [%] CO VOCs PM TOC PAH B(a)P Automatyzacja procesu spalania w kotłach retortowych wpływa na redukcję emisji: - CO o około 99% - VOCs ponad 99% - pyłu ponad 97% - B(a)P ponad 99% - PCDD/Fs ponad 85% Instytut Techniki Cieplnej Konarskiego 22, Gliwice

23 Rola komina - porównanie wskaźników emisji: ciąg kominowy wymuszony, ciąg naturalny o Kubica K., (2003/1); Environment Pollutants from Thermal Processing of Fuels and Biomass, in Thermochemical Transformation of Coal and Biomass; pp , ISBN , Publication, Copyright by IChPW and IGSMiE PAN; Zabrze-Kraków; Wskaźnik emisji, [g/gj] CO*10 SO 2 NO 2 Pył TOC

24 Historyczne zmiany sprawności oraz emisji zanieczyszczeń z kotłów węglowych (<500 kwth) K. Kubica, Konferencja NT Kotły małej mocy, Sosnowiec marzec 2010] Efficiency, TSP, NOx CO E f f i c i e n c y [ % ] T S P [ m g / m 3 ] Period [year] Efficiency [%] TSP [mg/m3] NOX [mg/m3] CO [mg/m3] Period [year] Efficiency [Manually fuelled] Efficiency [ Automatic fuelled] TSP [ Manually fuelled] TSP [ Automatic fuelled] Instytut Techniki Cieplnej Konarskiego 22, Gliwice

25 Zmiany emisji CO i pyłu z kotłów opalanych biomasą (<500kWth), [Mudgal S., Turunen L., Roy N., Stewart R., Woodfield M., Kubica K., Kubica R.; Prep. Stud.for Eco-design Req. of EuPs (II) Lot 15 Solid Fuel Small Combustion Installations] Instytut Techniki Cieplnej Konarskiego 22, Gliwice

26 Emisja pyłu i CO z różnych urządzeń grzewczych opalanych węglem i biomasą (<500kW) zależność od rodzaju urządzenia E mis ja T S P E mis ja C O m g /M J K ominki drewno P iece drewno K otły drewno K otły pelety K otły ret. węgiel m g /M J K ominki drewno P iece drewno K otły drewno K otły pelety K otły ret. węgiel Instytut Techniki Cieplnej Konarskiego 22, Gliwice

27 Porównanie emisji z różnych instalacji spalania węgla zasilającego w energię osiedle 5 tys. mieszkańców Emisja kg/a; (B(a)P g/a TSP TOC B(a)P Zanieczyszczenie EC OP-130 Kocioł WR-25 Kocioł WML 2.5 kg/rok Stare kotły, piece NOx Kotły retortowe (BAT) TSP CO Substancje smoliste Emisja kg/a CO B(a)P 0,230 0,360 0, ,190 Analizowany obiekt miasto 5 tys mieszkańców: roczne zapotrzebowanie na ciepło 0,36 GJ/m2 maksymalne zapotrzebowania na moc 50 W/m2 powierzchnia mieszkalna na osobę 25 m2 spalany węgiel 22 MJ/kg (ciepłownia) 26MJ/kg (kotły) sprawność ciepłowni (81, 69, i 51%) sprawność kotła węgiel 80% (automat), 55% (stare ręczny) roczne zużycie ciepła 5000*25*0,36= GJ maksymalna moc cieplna 5000*25*50=6,2 MW

28 PROGRAMY OGRANICZENIA EMISJI w Województwie Śląskim Źródło: G. Lenartowicz; Dofinansowanie przedsięwzięć z zakresu ochrony atmosfery ze środków WFOŚiGW w Katowicach, Konferencja Pol. Śl WFOŚiGW w Katowicach wspiera realizację programów ograniczenia emisji w gminach województwa śląskiego od 2002 r., będąc PREKURSOREM tego typu działań w kraju: o o o pierwszą gminą, w której zrealizowano program ograniczenia emisji była Gmina Tychy, w której w latach zmodernizowano kotłowni przy wsparciu z Wojewódzkiego Funduszu wynoszącym ok. 15 mln zł, do dnia dzisiejszego programy ograniczenia emisji współfinansowane ze środków WFOŚiGW wdrożono w 68 gminach, koszty realizacji programów ograniczenia emisji w budynkach indywidualnych, które do dnia dzisiejszego uzyskały pozytywną decyzję o dofinansowaniu ze środków WFOŚiGW wynoszą ok. 264 mln zł, a dofinansowanie ze środków WFOŚiGW wynosi łącznie ok. 153 mln zł, o w ramach tych programów zmodernizowanych zostanie ponad źródeł ciepła w budynkach mieszkalnych jednorodzinnych oraz zabudowanych zostanie ponad instalacji solarnych (w części budynków zabudowane zostaną także wymienione instalacje centralnego ogrzewania, docieplone przegrody budowlane oraz wymieniona stolarka okienna).

29 Przykład - Efekty realizacji programu PONE Tychy założony efekt Stan uzyskany efekt przed PONE emisja z pojedynczego obiektu, kg/a Tlenek węgla CO Dwutlenek azotu NO2 Dwutlenek siarki SO2 Pył + substancje organiczne Redukcja emisji w ciągu roku CO - 94,9 % SO2-59 % TSP- 90,6% NOx - 15,9% CO2-30 % Redukcja zużycia węgla około 30 % 1. K. Kubica, R. Kubica, A. Przybysławski; Ecological effects of programme on low lewel emission reduction, in case of Tychy town, 5th ISC Air protection in theory and practice Zakopane 19-21st of October 2006 Institute of Thermal Technology Konarskiego 18, Gliwice, POLAND

30 Efekty realizacji programu PONE Tychy Odpady segregowane do recyklingu przyjęte w latach Mg , , , ,14 245,78 343,04 776,

31 Badania socjotechniczne Czy badani są zadowoleni ze zmiany tradycyjnej instalacji spalania węgla na ekologiczne? 3%1% C z y a n k ie to wa n i p o le c ilib y wym ia nę tra d yc yjn e g o o g rz e wa n ia n a e k o lo g ic z n e o s o b o m b lis k im? 3 % 2 % TAK TA K 96% NIE NIE MAM ZDANIA N IE N IE M A M ZA D A N IA 9 5 % 22% Główne czynniki, które zadecydowały o wymianie ogrzewania tradycyjnego na ekologiczne. 2% 5% Aspekt ekologiczny 34% 37% Korzyści finansowe Łatwość obsługi nowej instalacji Zwiększenie bezpieczeństwa Inne L icz b a n eg atyw n ych o d p o w ied z i 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% 0,0% 57,70% 62,50% 54,50% 13,80% Katowice Tychy Knurów Skoczów Kubica K., Kubica R., Zawiejska Z., Szyrwińska I., Ocena efektów ekologicznych i społecznych PONE., Raport Nr 0433,NILU Polska, Katowice, maj 2005 Czysta energia dla mojego domu Phare PKE OG, wrzesień 2006 Katowice

32 Porównanie uśrednionych wskaźników emisji osiągniętych w kotłach węglowych z kryteriami, zainstalowanych w ramach PONE w Tychach w latach wskaźnik emisji, g/gj tlenek węgla dwutlenek siarki tlenki azotu Pył certyfikat kotły retortowe kotły miałowe Kubica K., Kubica R., Zawiejska Z., Szyrwińska I., Ocena efektów ekologicznych i społecznych programu obniżenia niskiej emisji, zrealizowanego w Tychach w latach dzielnicach obrzeżnych miasta, Raport Nr 0433,NILU Polska,

33 Uregulowania prawne - instalacje <50MWth sytuacja w Polsce Rozporządzenie Ministra Środowiska z dnia 22 kwietnia 2011 r. w sprawie standardów emisyjnych z instalacji Dz. U. Nr 95/2011 r., poz Instalacje spalania paliw stałych > 1MWth Brak uregulowań poniżej 1MWth Nominalna moc cieplna źródła, MW GWE pyłu, mg/m 3, 6% O2 w spalinach < i >

34 Graniczne wartości emisji ze spalania paliw stałych według normy PN-EN PALIWO załadunek ręczny biopaliwo Standardy normy oceny jakości urządzeń grzewczych Graniczne wartości emisji ze spalania paliw stałych według normy PN-EN [Kotły grzewcze - Część 5: Kotły grzewcze na paliwa stałe z ręcznym automatycznym zasypem paliwa o mocy nominalnej do 300 kw - Terminologia, wymagania, badania oznakowanie, ] Nominalna moc cieplna w kw Graniczne wartości emisji mg/m 3 przy 10 % O 2 * 1 CO OGC* 2 pył Klasa Klasa Klasa do powyżej 50 do powyęj150 do do powyżej 50 do powyżej150 do paliwo kopalne załadunek automatyczny biopaliwo do powyżej 50 do powyżej150 do do powyżej 50 do powyżej150 do paliwo kopalne * 1 odniesiona do spalin suchych, 0 C, 1013 mbar * 2 udział niespalonych substancji organicznych w postaci gazowej wykazany jako węgiel organiczny związany (w spalinach suchych) Instytut Techniki Cieplnej Konarskiego 22, Gliwice

35 Krajowe uregulowania w Niemczech SCIs > 4kW Erste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (Verordnung über kleine und mittlere Feuerungsanlagen - 1. BImSchV z 2010 roku; Ustawa i odpowiednie Rozporzadzenia Etap 1: Instalacje zbudowane po wejściu w życie 1.BimschV Rodzaj paliwa Moc znamionowa [kw] GWE, 13% O 2 Pył [g/m 3 ] Węgiel kamienny, brunatny, torf, węgiel drzewny, brykiety z węgla drzewnego ( DIN EN 1860) > Surowe drewno kawałkowe i wióry, słoma i inne produkty z upraw Brykiety, pelety i inne formy z surowego drewna (DIN 51731) Malowane, powlekane i impregnowane drewno oraz jego odpady; Sklejka, płyty wiórowe, płyty pilśniowe oraz długotrwałe nieimpregnowane drewno. Powłoki nie mogą zawierać metali ciężkich lub fluorowcowych związków organicznych. Słoma i podobne materiały z upraw CO > > > >

36 Krajowe uregulowania w Niemczech SCIs > 4kW, cd. Erste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (Verordnung über kleine und mittlere Feuerungsanlagen - 1. BImSchV z 2010 roku; Ustawa i odpowiednie Rozporzadzenia Etap 2: Instalacje zbudowane po Rodzaj paliwa Węgiel kamienny, brunatny, torf, węgiel drzewny, surowe drewno kawałk owe i wióry, słoma i inne produkty z upraw; Brykiety, pelety i inne formy z surowego drewna (DIN 51731). Malowane, powlekane i impregnowane drewno oraz jego odpady; Sklejka, płyty wiórowe, płyty pilśniowe oraz długotrwałe nieimpregnowane drewno. Powłoki nie mogą zawierać metali ciężkich lub fluorowcowych związków organicznych. Słoma i podobne materiały z upraw Moc znamionowa [kw] GWE, 13% O 2 Pył [g/m 3 ] CO > Standardy emisyjne z instalacji spalania paliw stałych małej mocy..- Szwajcaria: Ordinance on Air Pollution Control (OAPC); Austria: Vereinbarung gemäss Art. 15a B-VG über Schutzmassnahmen betreffend Kleinfeuerungen; Szwecja; BFS 2006:12 z 2006 roku Dania; Guidelines for Air Emission Regulation; Environmental Guidelines no. 1, 2002 Wielka Brytania: Ustawa Czyste Powietrze (the Clean Air Act 1993

37 Krajowe uregulowania dla SCIs < 50 kwth opalanych paliwem stałym w Austrii Vereinbarung gemäss Art. 15a B-VG über Schutzmassnahmen betreffend Kleinfeuerungen Urządzenie i rodzaj paliwa GWE [mg/mj] 1 CO NO x OGC Pył Ręcznie zasilane Stałe biopaliwa Stałe paliwa kopalne Automatycznie zasilane Stałe biopaliwa Stałe paliwa kopalne w odniesieniu do wartości opałowej stosowanego paliwa, 2 NO x wartość graniczna tylko dla kotłow opalanych drewnem, 3 dl amocy zredukowanej, 30% mocy nominalnej, wartość może być przekroczona o 50% Szwecja; BFS 2006:12 z 2006 roku Dania; Guidelines for Air Emission Regulation; Environmental Guidelines no. 1, 2002 Wielka Brytania: Ustawa Czyste Powietrze (the Clean Air Act 1993

38 Ekoznakowanie, dobrowolne zobowiązania w Austrii Umweltzeichen 37 o Skandynawia: The Nordic Swan Nordycki Łabędź o Szwajcaria; Dobrowolne zobowiązań Holzenergie o Stowarzyszenie EFA system znakowania kominków Urządzenie Kotły Type of fuel Obciążenie nominalna moc CO GW E [mg/mj] Obciążenie częściowa moc NOx pelety zrębki drzewne Ogrzewacze pelety pomieszczeń/piece zrębki drzewne 255 Pył

39 Program motywacyjny dla właścicieli domów jedno i wielorodzinnych mającym na celu upowszechnienie korzystania z OZE biomasy w Niemczech o BAFA - Bundesamt für Wirtschaft und Ausfuhrkontrolle - Ministerstwo ds. Gospodarki i kontroli Eksportu uruchomiło o programie motywacyjnym dla właścicieli domów jedno i wielorodzinnych mając na celu upowszechnienie korzystania z OZE. o Program ministerialny (Bundesamt) z natury rzeczy skierowany do wszystkich w całych Niemczech. o Nowe przepisy dotyczące programu motywacyjnego weszły w życie Komunikat prasowy Federalnego Ministerstwa Środowiska, Ochrony Przyrody i Bezpieczeństwa Jądrowego (BMU. Dotyczą one: o kotłów o szczególnie niskiej emisji pyłów ((kotłów ze zagazowaniem zrębków drewna, dla których można wykazać niska emisję pyłu). Granicą jest 15mg/m3 w czasie testu (GWE będzie obowiązywać obligatoryjnie od 2017 roku) - DOPLATA 1000Euro o do kotłów na pelet z płaszczem wodnym (również w układach kombinowanych) oraz na zrębki drewna Kotły musza mieć świadectwo badań laboratorium akredytowanego i muszą znaleźć się w ewidencji BAFA.

40 Graniczne wartości emisji ze spalania paliw stałych według nowelizowanej normy PN-EN [Draft prpn-en 303-5, August 2010] *1 odniesiona do spalin suchych, 0 C, 1013 mbar PALIWO Nominalna moc cieplna w kw Graniczne wartości emisji mg/m 3 przy 10 % O 2 * 1 CO OGC pył Klasa Klasa Klasa Załadunek ręczny Biopaliwo Paliwo kopalne > 50 do >150 do > 50 do >150 do Załadunek automatyczny Biopaliwo Paliwo kopalne > 50 do >150 do > 50 do >150 do Instytut Techniki Cieplnej Konarskiego 22, Gliwice

41 Ustawa Prawo Ochrony Środowiska Art. 96. Sejmik województwa może, w drodze uchwały, w celu zapobieżenia negatywnemu oddziaływaniu na środowisko lub na zabytki określić dla terenu województwa bądź jego części rodzaje lub jakość paliw dopuszczonych do stosowania, a także sposób realizacji i kontroli tego obowiązku. Konieczne wprowadzenie dla obszaru całego kraju (sposób egzekwowania prawa, sposób kontroli itp DZIAŁ II Instalacje, urządzenia, substancje oraz produkty Rozdział 1 Instalacje i urządzenia Art Ustęp 2. Minister właściwy do spraw środowiska, w porozumieniu z ministrem właściwym do spraw gospodarki, mając na uwadze potrzebę ograniczenia negatywnego oddziaływania na środowisko eksploatowanych instalacji i urządzeń, może określić, w drodze rozporządzenia, wymagania w zakresie stosowania: 1) paliw, surowców i materiałów eksploatacyjnych o określonych właściwościach, cechach lub parametrach; 2) określonych rozwiązań technicznych zapewniających ograniczenie emisji. Rozporządzenie w sprawie standardów emisyjnych z instalacji Dz.U. z 2011 nr 95 poz. 558 z maja 2011 nie dotyczy instalacji o mocy <1MWth Konieczne wprowadzenie standardów <1MWth 41

42 Wstępna ocena jakości powietrza w 2011 roku wg kryterium ochrona zdrowia Benzo(a)pirenu; Źródło WIOŚ w Katowicach Rozmieszczenie sieci pomiarowej monitoringu powietrza oraz wstępne wyniki oceny jakości powietrza w województwie śląskim za 2011 rok WIOŚ Katowice

43 Możliwości techniczne spełnienia wymagań CAFE i LRTAP Symulacja na przykładzie gminy w powiecie bieruńsko- lędzińskim Opracowanie technologii niskoemisyjnego spalania paliw stałych węgla i biomasy, w kotłach małej mocy oraz strategii ich wdrażania, ITC Pol. Śląska 0542/R/T02/2007/ (a); Średnioroczne stężenie pyłu PM2.5 w µg/m3 stan obecny Średnioroczne stężenie pyłu PM2.5 w µg/m3 wymiana na automatyczne kotły węglowe typu BAT Kotły BAT (automatyczne SCIs) (a) Wskaźniki emisji Jednostka Parametr Biomasa (pelet) Węgiel (kotły retortowe) Sprawność, η % Emisja CO mg/m Emisja TSP mg/m Emisja NOx mg/m Emisja OGC mg/m Średnioroczne stężenie pyłu PM2.5 w µg/m3 wymiana na automatyczne kotły biomasowe BAT

44 PROBLEM B(a)P emisja napływowa PM 2.5 emisja napływowa KONIECZNE działania na całym obszarze regionu, kraju!!!

45 Działania monitorujące stan instalacji SCIs w energetyce rozproszonej - propozycja Koszty monitoringu Służby kominiars. wzrost kosztu usługi właściciel gospod. jednostki samorządu terytorialnego gmina powiat województwo KCIE Rozporządzenie Ministra Spraw Wewnętrznych i Administracji o obowiązku usuwania zanieczyszczeń z komina Właściciel instalacji Właściciel instalacji Właściciel instalacji Kominiarz Właściciel instalacji Kominiarz Izba kominiarska Właściciel instalacji Właściciel instalacji Właściciel instalacji Właściciel instalacji Właściciel instalacji Kominiarz Urząd gminy Wydział Ochrony Środowiska Program Ograniczenia Niskiej Emisji Starostwo Powiatowe Powiatowy Inspektorat Ochrony Środowiska Program Ochrony Powietrza Program Ograniczenia Niskiej Emisji Woj. Komisja ds. Oceny Oddziaływania na Środowisko Wojewódzki Inspektor Ochrony Środowiska Wojewódzki Fundusz Ochrony Środowiska Program Ochrony Powietrza Program Ograniczenia Niskiej Emisji Właściciel instalacji Legenda: Przechowywanie danych baza danych Decyzja Wyodrębnianie Operacja ręczna Sortowanie Model monitorowania efektów wdrażania programów ograniczenia niskiej emisji udział służb kominiarskich; R. Kubica, K. Kubica, M. Gądek; The Chimney as a Technological Challenge of Modern Times;Opole Vienna 2011, ISBN, , Str

46 Służby kominiarskie w krajach UE przykład Austrii Austria tam funkcjonuje jedno z najlepszych rozwiązań prawnych, regulujących tak funkcjonowanie rzemiosła kominiarskiego jak i bezpieczeństwo użytkowników urządzeń grzewczych, jako że czyszczenie kominów jest obowiązkowe. W Austrii obowiązuje rejonizacja i w obsługiwanym rejonie, koncesję na wykonywanie rzemiosła może posiadać kilku mistrzów kominiarskich. Właściciel budynku może spośród nich wybrać tego, który będzie wykonywał obowiązkowe usługi kominiarskie, oczywiście wybór nie jest czyś ostatecznym. Każdego roku w miesiącach lipiec-sierpień właściciel budynku może rozwiązać umowę z kominiarzem dotychczas wykonującym usługi i zawrzeć ją z innym - z tej możliwości korzysta ok.0,5% właścicieli budynków. Kominy od palenisk na opał stały muszą być czyszczone 4 razy w roku, od palenisk na paliwo płynne 2 razy w roku, od palenisk gazowych 1 raz w roku

47 EDUKACJA!!!!! Film edukacyjny

48

49 EDUKACJA!!!!!

50 Ekonomia - względne koszty eksploatacyjne ogrzewania (brutto) z wykorzystaniem różnych źródeł energii, odniesione do gazu 4 3,5 3 2,5 2 1,5 1 0,5 0 Należy uwzględniać także koszty inwestycyjne!!!!

51 Prognoza cen ciepła sieciowego i gazowego według Polityki energetycznej Polski do roku [źródło: Projekt: Uciepłownienie osiedla Żabiniec]

52 PROGNOZA MOŻLIWOŚCI PRODUKCYJNYCH KWALIFIKOWANYCH PALIW WĘGLOWYCH, tys. ton/rok Rok Paliwa groszkowe Paliwa miałowe RAZEM KP PONADTO: Paliwa produkowane na bazie węgla importowanego L. Kurczabiński, Węgiel w sektorze gospodarki komunalnej polski i UE Perspektywa kwalifikowanych paliw węglowych, Gliwice, Produkcja i zużycie pelet w Polsce od 2003 r. do 2010 r. Edmund Wach; Bałtycka Agencja Poszanowania Energii S.A.

53 Podsumowanie Zdecydowana poprawa jakości powietrza w sektorze gospodarki komunalnej, uwzględniając wymagania UE, będzie możliwa po podjęciu wielokierunkowych działań, w tym: TECHNICZNYCH: o o o o o o na terenach miejskich preferencyjnych rozwiązań wykorzystanie mocy sieci ciepłowniczej eliminacja węgla na rzecz gazu ziemnego całkowitej eliminacji miałów węglowych (mułów!!!) z rynku paliw dla sektora komunalnobytowego na terenach miejskich, wysoko zurbanizowanych i uprzemysłowionych docelowa całkowita eliminacja paliw stałych z sektora mieszkaniowego na terenach wiejskich preferencyjnych systemów wykorzystania lokalnej biomasy!! ujednoliconego w skali kraju/regionu/województwa systemu kontroli/monitorowania jakości urządzeń grzewczych w sektorze komunalno-bytowym z wykorzystaniem aktualnie działających służb kominiarskiej (lub straży miejskiej) EDUKACJA EKOLOGICZNA SPOŁECZEŃSTWA, RACHUNEK EKONOMICZNY PRZEDSIĘWZIĘĆ INWESTYCYJNYCH ICH PROMOWANIE W SEKTORZE ENERGETYKI ROZPROSZONEJ SCIs!!

54 Podsumowanie Zdecydowana poprawa jakości powietrza w sektorze gospodarki komunalnej, uwzględniając wymagania UE, będzie możliwa po podjęciu wielokierunkowych działań, w tym: LEGISLACYJNYCH i promocyjnych: o granicznych wartości emisji GWE dla instalacji spalania <1MWth (rozporządzenie Min. Środowiska) o krajowych wymagań jakościowych dla instalacji spalania paliw stałych małej mocy (kotłów c.o., pieców, kominków), uwzględniających CAFE oraz LRTAP o wymagań jakościowych dla paliw węglowych (wartość opałowa paliwa, uziarnienie, zawartość popiołu, siarki, chloru, rtęci) oraz wprowadzenie uregulowanego prawnie systemu kontroli jakości paliw o całkowitej eliminacji mułów i miałów węglowych z rynku paliw dla sektora komunalnobytowego o ogólnokrajowego programu motywacyjnego (finansowego) dotującego wymianę starych instalacji kotłowych na wysokosprawne energetycznie i ekologicznie systemy opalane biomasą i węglem spełniające określone kryteria jakościowe, EDUKACJA EKOLOGICZNA SPOŁECZEŃSTWA, RACHUNEK EKONOMICZNY PRZEDSIĘWZIĘĆ INWESTYCYJNYCH ICH PROMOWANIE W SEKTORZE ENERGETYKI ROZPROSZONEJ SCIs!!

55 Wyzwania dla Polski SCIs Produkcja ciepła BAT BNT Produkcja ciepła i energii elektrycznej BIOMASA? WĘGIEL? KWALIFIKOWANE PALIWA Biomasa (pelety, brykiety) (ręczne, automatyczne) Węgiel (sortymenty, paliwa bezdymne, brykiety CHP Środowisko - EKOPROUKT Dostępność surowców Ekonomia

56 Dziękuję za uwagę! Instytut Techniki Cieplnej Konarskiego 22, Gliwice
