1 INFORMACJA HANDLOWA Systemy odwadniające DallFlex. Nowoczesna różnorodność Jeden korpus wpustu, pięć listew odpływowych, jedna rodzina Systemy odwadniające. Od 1913 r. 3

2 Spis Inhalt treści Neue Badwelten Systemy odwadniające DallFlex Przegląd produktów 4 Korpus wpustu DallFlex 6 Willkommen bei Dallmer 58 Referenzen 11 CeraFloor Select 8 CeraWall Select 10 Wandablaufsystem CeraWall CeraWall Individual 4 11 Zentrix 12 Duschrinnen CeraLine / CeraLine Plan / CeraLine Nano 14 CeraNiveau 13 Duschrinne / Badablauf CeraNiveau 34 Zentrix 38 Informacje szczegółowe CeraFloor Select 14 Duschelemente CeraFundo und Abläufe CIRCO 42 CeraWall Select 20 Reihenduschelement Serias 1200 CeraWall Individual Komplettabläufe CeraDrain, einteilig Zentrix 28 CeraNiveau 32 Komplettabläufe Tisto, einteilig 42 Czyszczenie 36 Komplettabläufe mehrteilig (Tisto-Technik) Wykaz asortymentu 44 do zamówień 38 Program dostaw Serien 10 / 15 / CeraDrain / TistoDrain Innovativ aus Tradition 58 Serwis 59 Gebietsvertretungen 60

3 Wizualna różnorodność, techniczna prostota. To potrafi tylko rodzina produktów. Drodzy Czytelnicy, w niniejszej broszurze chcielibyśmy dokładniej przedstawić Państwu serię listew odpływowych DallFlex firmy Dallmer. Co wyróżnia te produkty? Otóż, niezależnie od wizualnych różnic pomiędzy poszczególnymi wersjami po instalacji, wszystkie zawierają dokładnie ten sam korpus wpustu. Dzięki takiemu rozwiązaniu technicznemu, jako jedyny producent w nowatorski sposób łączymy różnorodne wzornictwo produktów z łatwością zastosowania. Co kryje się za takim systemowym myśleniem? Oczywiście, w pierwszej linii oczekiwania konsumentów w zakresie najwyższej jakości wzornictwa oraz szerokiego wyboru produktów, przy jednoczesnej dobrej funkcjonalności. Firma Dallmer za równie istotne uważa jednak pewność instalacji oraz uproszczenie składowania. Korpus wpustu DallFlex spełnia wszystkie te wymogi udało nam się opracować element funkcyjny pasujący w równym stopniu do całej serii listew odpływowych. A więc zarówno do modelu CeraFloor Select, modelu CeraWall w wersjach Select i Individual, jak i krótkich listew odpływowych Zentrix i CeraNiveau. W segmencie premium techniki odwadniającej, nasze produkty nie mają sobie równych. Zachęcamy do zasięgnięcia inspiracji i uzyskania bardziej szczegółowych informacji na temat wszystkich zalet naszego systemu. W przypadku jakichkolwiek pytań, prosimy zwrócić się do Państwa instalatora, partnera handlowego lub też bezpośrednio do firmy Dallmer, pod nr tel

4 Przegląd systemów odwadniających DallFlex Korpus wpustu DallFlex 6 Poniżej prezentujemy Państwu pięć stylowych brodzików prysznicowych w poziomie posadzki, które można wykonać za pomocą tego samego korpusu wpustu. Listwa odpływowa CeraFloor Select 8 4

5 Listwa odpływowa CeraWall Select 10 Listwa odpływowa CeraWall Individual 11 Krótka listwa odpływowa Zentrix 12 Krótka listwa odpływowa CeraNiveau 13 5

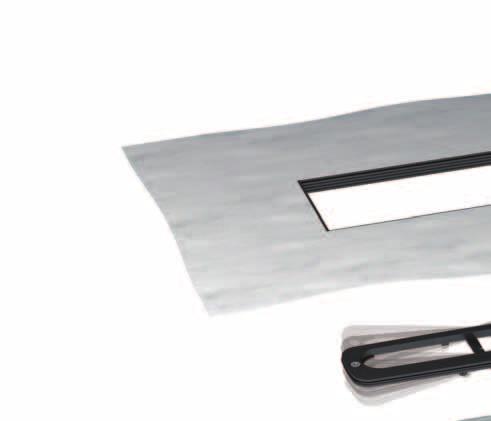

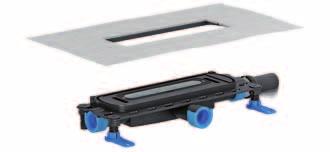

6 Korpus wpustu DallFlex Co wyróżnia korpus wpustu DallFlex: Instalacja w jastrychu, pozwalająca na dowolne umiejscowienie w obrębie ściany lub podłogi Uniwersalny korpus z całkowicie wyjmowalnym syfonem oraz możliwością podłączenia mankietu uszczelniającego Możliwość instalacji z CeraFloor Select, CeraWall Select, CeraWall Individual, Zentrix, CeraNiveau Elastyczny mankiet uszczelniający do uszczelnień zespolonych zg. z wytycznymi ZDB oraz pasmowych materiałów uszczelniających 180 Asymetryczna rama przestawna z możliwością dopasowania do wykładzin ściennych o grubości mm, także po montażu w jastrychu Łatwo wyjmowalny syfon umożliwiający szybkie czyszczenie Nóżki montażowe do izolacji akustycznej i regulacji wysokości Króciec odpływowy trójstronny, ruchomy przegub kulisty do beznaprężeniowego podłączenia do przewodu kanalizacyjnego Informacje techniczne Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,5 l/s - 1,6 l/s * Certyfikat ochrony akustycznej zg. z DIN 4109 oraz VDI * w zależności od wersji odpływu i sposobu przyłączenia

7 Przykład instalacji korpusu wpustu DallFlex z CeraWall Select Wskazówka dot. zamówień: CeraFloor Select DallFlex lub CeraWall Select lub + CeraWall Individual lub Zentrix lub CeraNiveau 7

8 8CeraFloor Select

9 CeraFloor Select. Jedyna w swoim rodzaju CeraFloor Select Instalacja w poziomie posadzki jako zintegrowana część wykładziny podłogowej Masywna listwa odpływowa, stal nierdzewna matowa lub polerowana, z frezowanym spadkiem poprzecznym Możliwość instalacji z minimalną ilością spoin przy zastosowaniu płytek wielkoformatowych Połączenie z uszczelnieniem podłogi znajduje się wyłącznie na korpusie wpustu Poprowadzenie przepływu wody nad uszczelnieniem, możliwość dopasowania długości Łatwo i szybkie czyszczenie dzięki wyjmowanemu syfonowi i łatwo dostępnym powierzchniom ze stali nierdzewnej Pasuje do korpusu wpustu DallFlex (por. s. 6) 9

10 CeraWall Select. Elegancja na widoku CeraWall Select Instalacja przy ścianie, bez konieczności kucia bruzd lub instalacji stelaża Masywna listwa odpływowa, stal nierdzewna matowa lub polerowana, z frezowanymi spadkiem poprzecznym Możliwość instalacji z minimalną ilością spoin przy zastosowaniu płytek wielkoformatowych Połączenie z uszczelnieniem ściany lub podłogi znajduje się wyłącznie na korpusie wpustu, dodatkowa ścienna taśma uszczelniająca z zabezpieczeniem przed przecięciem Poprowadzenie przepływu wody nad uszczelnieniem, możliwość dopasowania długości Łatwe i szybkie czyszczenie dzięki wyjmowanemu syfonowi i łatwo dostępnym powierzchniom ze stali nierdzewnej Pasuje do korpusu wpustu DallFlex (por. s. 6) oraz CeraWall 10

11 CeraWall Individual. Profil odpływowy, który staje się niewidoczny CeraWall Individual Instalacja przy ścianie, bez konieczności kucia bruzd lub montażu podtynkowego Listwa odpływowa do montażu ukrytego ze zintegrowanym spadkiem poprzecznym, pokrywa syfonu ze stali nierdzewnej matowej lub z możliwością wyłożenia płytkami Możliwość instalacji z minimalną ilością spoin przy zastosowaniu płytek wielkoformatowych Połączenie z uszczelnieniem ściany lub podłogi znajduje się wyłącznie na korpusie wpustu, dodatkowa ścienna taśma uszczelniająca z zabezpieczeniem przed przecięciem Poprowadzenie przepływu wody nad uszczelnieniem, możliwość dopasowania długości Łatwe i szybkie czyszczenie dzięki wyjmowanemu syfonowi Pasuje do korpusów wpustu DallFlex (por. s. 6) oraz CeraWall 11

12 Zentrix. Na pozór tylko wąska pokrywa, a naprawdę dzieło sztuki Zentrix Instalacja w poziomie posadzki jako zintegrowana część wykładziny podłogowej Frezowana trójwymiarowo pokrywa prostokątna z podłużnym otworem odpływowym, stal nierdzewna matowa lub polerowana Wymiary pasujące do typowych formatów płytek Łatwe i szybkie czyszczenie dzięki wyjmowanemu syfonowi Pasuje do korpusu wpustu DallFlex (por. s. 6) 12

13 CeraNiveau. Wyjątkowa. Doceniana CeraNiveau Instalacja w poziomie posadzki jako zintegrowana część wykładziny podłogowej Masywna, prostokątna listwa odpływowa z konturowanym otworem odpływowym, stal nierdzewna matowa lub polerowana Wymiary pasujące do typowych formatów płytek Łatwe i szybkie czyszczenie dzięki wyjmowanemu syfonowi Pasuje do korpusu wpustu DallFlex (por. s. 6) 13

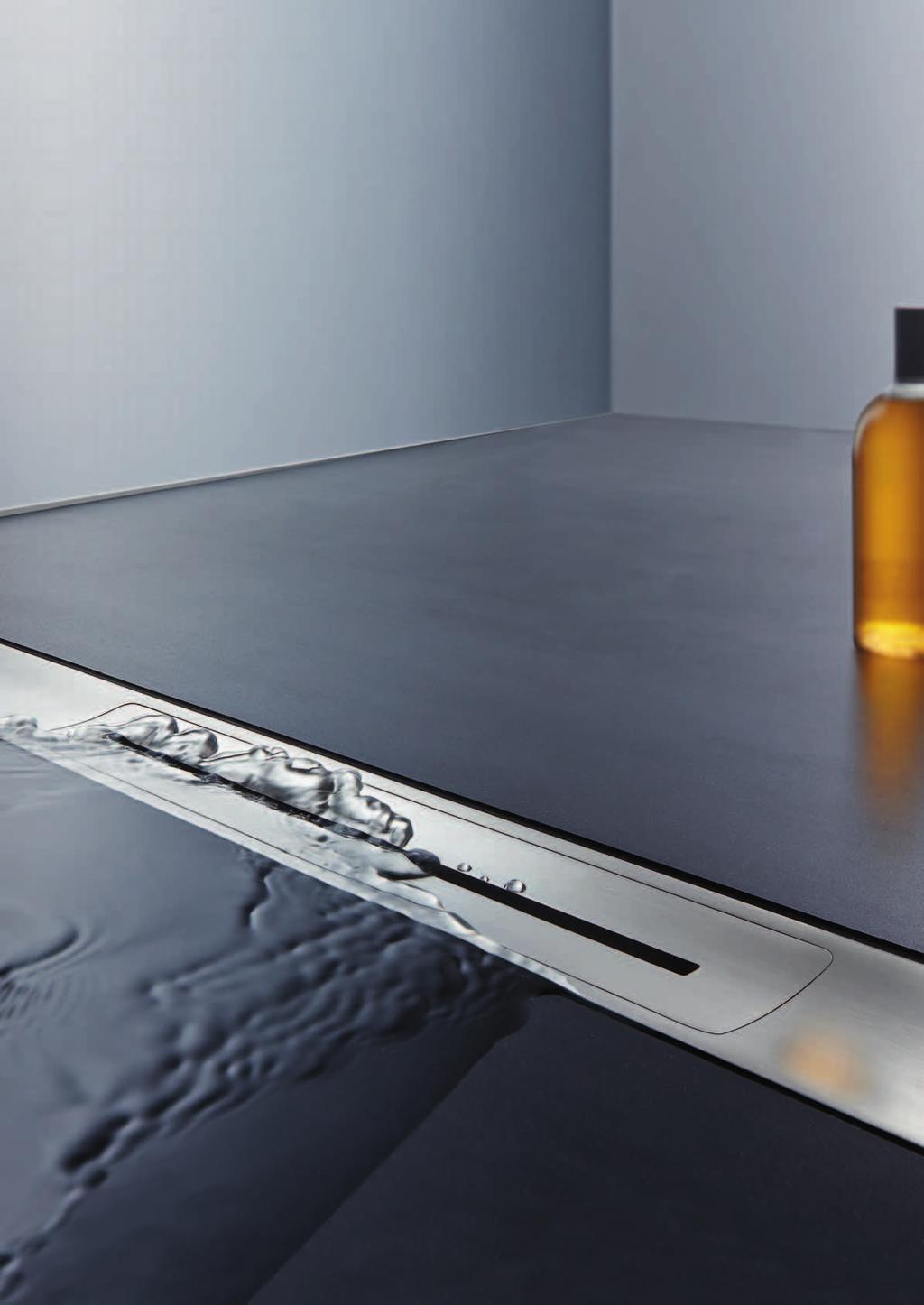

14 14 CeraFloor Select CeraFloor Select. Jedyna w swoim rodzaju

15 15

16 CeraFloor Select Niezwykle łatwe czyszczenie, niepowtarzalne wzornictwo i zintegrowany spadek poprzeczny dla doskonałego odprowadzenia wody CeraFloor Select, innowacja Nowoczesne łazienki mogą odzwierciedlać wyrafinowany gust ich użytkowników. Otwarty, wręcz przestronny natrysk z brodzikiem z poziomie posadzki dowodzi wyszukanego smaku. Dlatego też opracowaliśmy CeraFloor Select, system odwadniający, który pełnię swoich możliwości ujawnia na większych powierzchniach. Wysokość montażowa Wyjątkowo łatwe czyszczenie Możliwość dopasowania długości Brak załamań w obrębie spadku Pozycja pod prysznicem Dostępne wersje materiałów Stal nierdzewna matowa Stal nierdzewna polerowana 16

17 Masywna szyna ze stali nierdzewnej o gr. 8 mm 2. Ścisłe przyleganie do warstwy kleju, brak pustych przestrzeni 3. Zamknięte siłowo połączenie trapezowe 4. Uszczelnienie zespolone Informacje techniczne Nasz serwis dla Państwa: film instruktażowy dot. instalacji W zakładce dallmer.de/pl/videocenter zamieściliśmy dla Państwa film instruktażowy, przedstawiający niezwykłą łatwość instalacji CeraFloor Select. Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,5 l/s - 1,6 l/s* Pasuje do wykładzin podłogowych: mm (łącznie z warstwą kleju) Długość: mm, długości od 1600 mm dostępne co 50 mm poprzez łączenie elementów * w zależności od wersji odpływu i sposobu przyłączenia Wskazówka dot. zamówień: Listwa odpływowa CeraFloor Select Korpus wpustu DallFlex + 17

18 Instalacja CeraFloor Select przy długościach od 1600 mm Długości od 1600 mm są dostępne co 50 mm poprzez łączenie elementów. Zasadniczo nie występują ograniczenia wymiarowe. 18

19 CeraFloor Select równo w szeregu Listwa odpływowa o nieograniczonych możliwościach rozszerzania Nowatorskie rozwiązanie Czy to hotel czy ośrodek wellness, CeraFloor Select stanowi doskonałe rozwiązanie do odwadniania wielkopowierzchniowych stref Spa lub obiegowego odprowadzania wody w pobliżu basenów. Sprawdza się również w przypadku wysokiej jakości natrysków szeregowych i instalacji odwadniających w przebieralniach. Z CeraFloor Select wszystko jest możliwe dzięki szeregowemu montażowi. Wskazówka dot. zamówień: Kilka listew odpływowych CeraFloor Select połączonych na długość Odpowiednia ilość korpusów wpustu DallFlex + 19

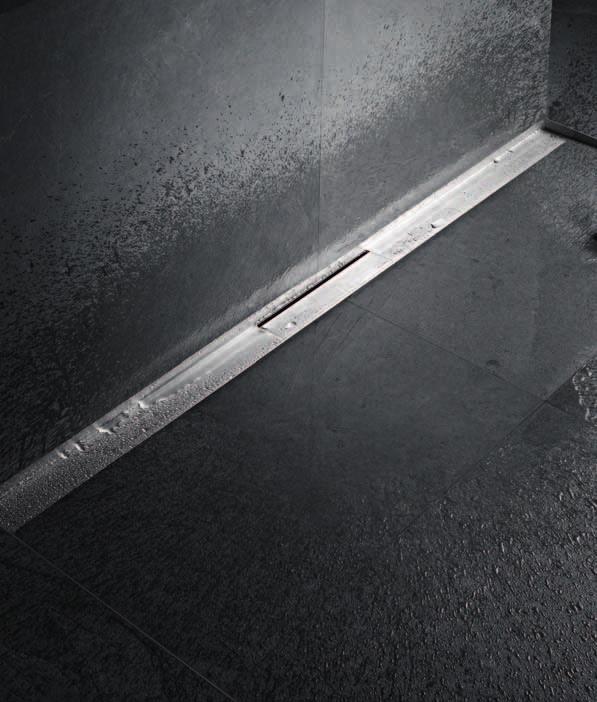

20 20 CeraWall Select CeraWall Select. Elegancja na widoku

21 21

22 CeraWall Select Godne wykończenie dobrej architektury CeraWall Select to designerski akcent w łazience CeraWall Select jest widocznym elementem stylowego systemu odwadniającego do brodzików w poziomie posadzki. Nic tu nie jest ukryte, a wręcz dodatkowo podkreślone poprzez wysokiej jakości materiały. Wyraźna krawędź wykańcza powierzchnię natrysku i łączy ją optycznie ze ścianą. Woda zostaje pewnie odprowadzona poprzez zintegrowany spadek poprzeczny. Wysokość montażowa Wyjątkowo łatwe czyszczenie Pozycja pod prysznicem Brak załamań w obrębie spadku Dostępne wersje materiałów Stal nierdzewna matowa Stal nierdzewna polerowana 22

23 Masywna szyna ze stali nierdzewnej o gr. 5 mm 2. Ścisłe przyleganie do warstwy kleju, brak pustych przestrzeni 3. Zamknięte siłowo połączenie trapezowe 4. Uszczelnienie zespolone 5. Samoprzylepna taśma bezpieczająca S 3 ze zbrojeniem chroniącym przez przecięciem oraz izolacją akustyczną Nasz serwis dla Państwa: film instruktażowy dot. instalacji W zakładce dallmer.de/pl/videocenter zamieściliśmy dla Państwa film instruktażowy, przedstawiający niezwykłą łatwość instalacji CeraWall. Informacje techniczne Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,5 l/s - 1,6 l/s* Wraz z korpusami wpustu DallFlex pasuje do wykładzin podłogowych i ściennych o grubości mm (łącznie z warstwą kleju) Długość: mm * w zależności od wersji odpływu i sposobu przyłączenia Wskazówka dot. zamówień: Listwa odpływowa CeraWall Select Korpus wpustu DallFlex + lub Korpus wpustu CeraWall 23

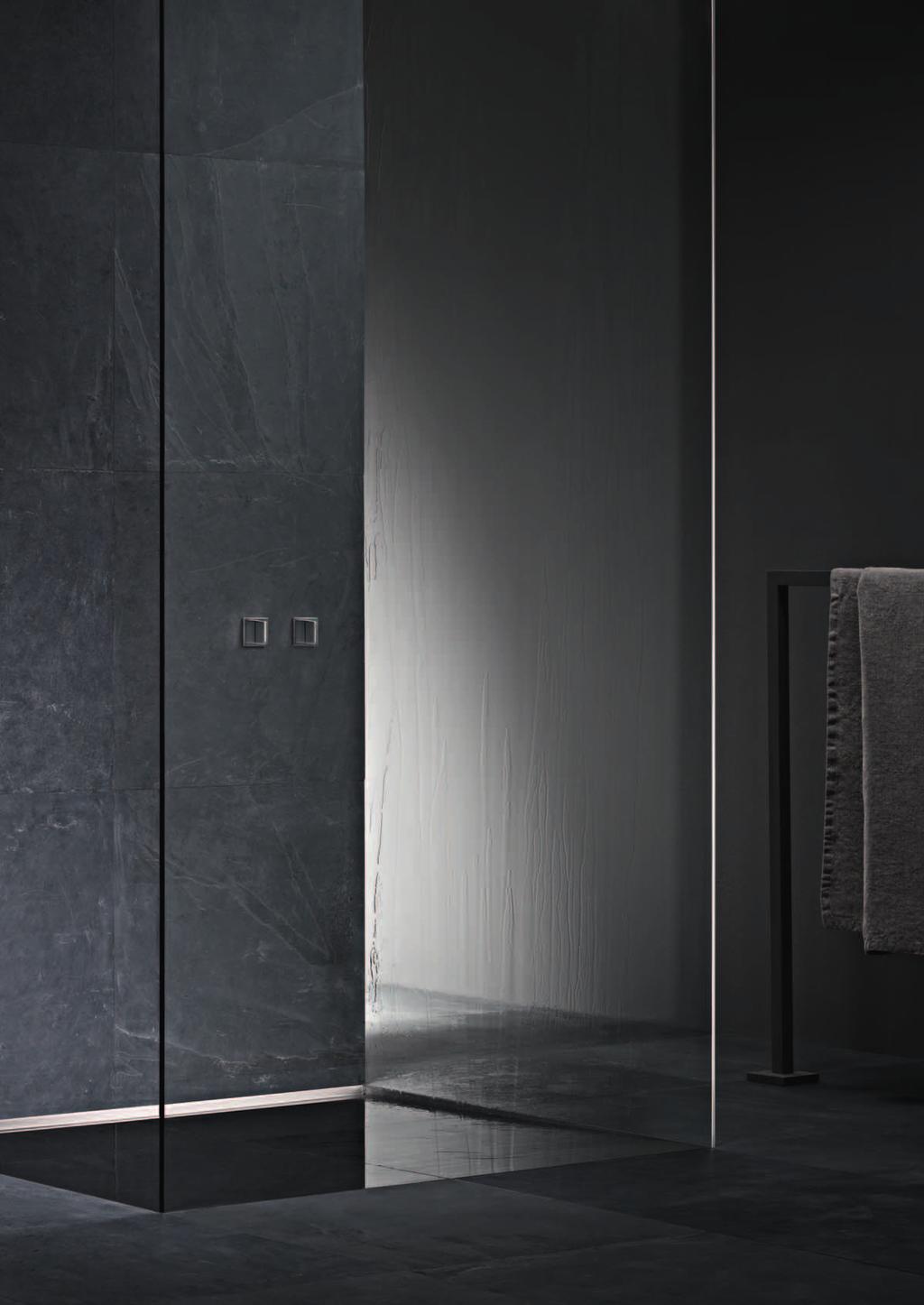

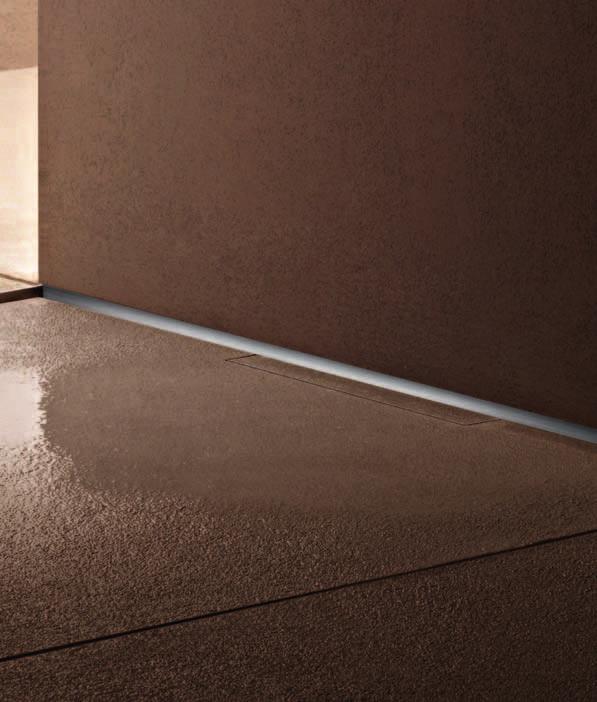

24 CeraWall Individual. Profil odpływowy, który staje się niewidoczny 24 CeraWall Individual

25 25

26 CeraWall Individual Idea płynnych przejść CeraWall Individual wpasowuje się idealnie w otoczenie Umieszczona w wąskiej przestrzeni przejściowej, powstającej pomiędzy powierzchnią natrysku a ścianą, listwa odpływowa staje się niemal niewidocznym elementem pomieszczenia. Wysokość montażowa Wyjątkowo łatwe czyszczenie Pozycja pod prysznicem Brak załamań w obrębie spadku Pokrywy Individual Individual Kamień naturalny Individual Design Do wyłożenia płytkami podłogowymi, których krawędzie cięte nie mogą być polerowane (np. płytki glazurowane) 26 Do wyłożenia płytkami podłogowymi, których krawędzie cięte mogą być polerowane lub są zabarwione (np. kamień naturalny, kamionka szlachetna) Uniwersalny wygląd stali nierdzewnej, brak możliwości wyłożenia płytkami

27 Profil ze stali nierdzewnej 2. Ścisłe przyleganie do warstwy kleju, brak pustych przestrzeni 3. Zamknięte siłowo połączenie dzięki zintegrowanemu profilowi do płytek 4. Uszczelnienie zespolone 5. Samoprzylepna taśma bezpieczająca S 3 ze zbrojeniem chroniącym przez przecięciem oraz izolacją akustyczną Nasz serwis dla Państwa: film instruktażowy dot. instalacji W zakładce zamieściliśmy dla Państwa film instruktażowy, przedstawiający niezwykłą łatwość instalacji CeraWall. Informacje techniczne Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,5 l/s - 1,6 l/s* Wraz z korpusami wpustu DallFlex pasuje do wykładzin podłogowych i ściennych o grubości mm (łącznie z warstwą kleju) Długość: mm * w zależności od wersji odpływu i sposobu przyłączenia Wskazówka dot. zamówień: Pokrywa Individual Korpus wpustu DallFlex Listwa odpływowa CeraWall Individual lub Pokrywa z Individual + kamienia naturalnego + lub Pokrywa ze Individual Design lub Korpus wpustu CeraWall 27

28 Zentrix. Na pozór tylko wąska pokrywa, a naprawdę dzieło sztuki 28 Zentrix

29 29

30 Zentrix Dopracowana technologia doskonałe wzornictwo Zentrix wyznacza nowe trendy Dzięki swojej rzeźbiarskiej formie, Zentrix doskonale łączy w sobie atrakcyjny wygląd i funkcjonalność. Ta masywna pokrywa ze stali nierdzewnej otwiera się do wnętrza łagodnym zaokrągleniem, tworząc szczelinę, przez którą odpływa woda. Wysokość montażowa Wyjątkowo łatwe czyszczenie Spadek z czterema załamaniami Pozycja pod prysznicem Dostępne wersje materiałów Stal nierdzewna matowa Stal nierdzewna polerowana 30

31 Pokrywa ze stali nierdzewnej 2. Klej do płytek 3. Mankiet uszczelniający DallFlex 4. Uszczelnienie zespolone Informacje techniczne Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,51 l /s / 0,84 l /s Pasuje do wykładzin podłogowych: 6-38 mm (łącznie z warstwą kleju) Wymiary: 300 x 50 mm Wskazówka dot. zamówień: Zentrix Korpus wpustu DallFlex + 31

32 CeraNiveau. Wyjątkowa. Doceniana 32 CeraNiveau

33 33

34 CeraNiveau Estetyka na najwyższym poziomie CeraNiveau mierzy wysoko Elegancki wygląd połączony z innowacyjną techniką, taki jest CeraNiveau. Ten zajmujący minimalną ilość miejsca system odwadniający stanowi nowatorską koncepcję odprowadzania wody o indywidualnym charakterze. Wysokość montażowa Wyjątkowo łatwe czyszczenie Spadek z czterema załamaniami Pozycja pod prysznicem Dostępne wersje materiałów Stal nierdzewna matowa Stal nierdzewna polerowana 34

35 Pokrywa ze stali nierdzewnej 2. Klej do płytek 3. Mankiet uszczelniający DallFlex 4. Uszczelnienie zespolone Informacje techniczne Wysokość montażowa: 65 mm / 90 mm Wydajność odpływu: 0,62 l /s / 0,93 l /s Pasuje do wykładzin podłogowych: 6-32 mm (łącznie z warstwą kleju) Wymiary: mm Wskazówka dot. zamówień: CeraNiveau Korpus wpustu DallFlex + 35

36 Najłatwiejszy do czyszczenia system odwadniający. Oto jego niepowtarzalne zalety 1 Wyjmowany w całości syfon umożliwiający łatwe i dokładne czyszczenie Wyjątkowo łatwe czyszczenie 2 Nieskomplikowany i bezpośredni dostęp do strefy odpływu 3 Brak ukrytych osadów dzięki zlicowanemu z powierzchnią, otwartemu prowadzeniu wody Zalety wszystkich systemów odpływowych, tutaj prezentowane na przykładzie CeraFloor Select 36

37 CeraFloor Select 37

38 DallFlex Jeden korpus wpustu. Pięć listew odpływowych. Jedna rodzina. CeraFloor Select DŁUGOŚĆ 800 mm 850 mm 900 mm 950 mm 1000 mm 1100 mm MAT. (NR ART.) POL. (NR ART.) CeraWall Select DŁUGOŚĆ 800 mm 900 mm 1000 mm 1100 mm MAT. (NR ART.) POL. (NR ART.) CeraWall Individual DŁUGOŚĆ 800 mm 900 mm 1000 mm 1100 mm MAT. (NR ART.) Zentrix DŁUGOŚĆ 300 x 50 mm MAT. (NR ART.) POL. (NR ART.) CeraNiveau DŁUGOŚĆ 300 x 100 mm MAT. (NR ART.) POL. (NR ART.) CeraWall Select Duo DŁUGOŚĆ 1300 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm MAT. (NR ART.) POL. (NR ART.) CeraWall Individual Duo DŁUGOŚĆ 1300 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm MAT. (NR ART.) Stal nierdzewna matowa Stal nierdzewna polerowana 38

39 DallFlex ŚREDN. ZNAM. DN 40 DN mm 1300 mm 1400 mm 1500 mm WYS. MONT. 65 mm 90 mm NR ART WYD. ODPŁ. 0,5 l/s 0,8 l/s 1200 mm 1300 mm 1400 mm 1500 mm DallFlex ŚREDN. ZNAM. DN 40 DN 50 WYS. MONT. 65 mm 90 mm NR ART mm 1300 mm 1400 mm 1500 mm WYD. ODPŁ. 0,5 l/s 0,8 l/s Pokrywy CeraWall Individual + CeraWall lub ŚREDN. ZNAM. DN 40 DN 50 WYS. MONT. 65 mm 90 mm INDIVIDUAL (NR ART.) NR ART INDIVIDUAL KAMIEŃ NATURALNY (NR ART.) WYD. ODPŁ. 0,5 l/s 0,8 l/s INDIVIDUAL DESIGN (NR ART.) DallFlex ŚREDN. ZNAM. DN 40 DN 50 + WYS. MONT. 65 mm 90 mm NR ART WYD. ODPŁ. 0,5 l/s 0,8 l/s 1900 mm 2000 mm mm 2000 mm DallFlex Duo ŚREDN. ZNAM. DN 40 DN 50 WYS. MONT. 65 mm 90 mm NR ART Pokrywy CeraWall Individual Duo WYD. ODPŁ. 0,86 l/s* 1,6 l/s* INDIVIDUAL (NR ART.) INDIVIDUAL KAMIEŃ NATURALNY (NR ART.) * Maksymalna wydajność, w zależności od rodzaju przyłączenia INDIVIDUAL DESIGN (NR ART.)

40 Korpus wpustu CeraWall DALLMER Korpus wpustu CeraWall do montazu z listwami odplywowymi CeraWall króciec odplywowy DN 50 boczny, z przegubem kulistym, przestawny w zakresie 0 15º WERSJA Z kolnierzem z betonu polimerowego z wtopiona mata stalowa mata z wlókna szklanego oraz mankietem uszczelniajacym Tisto do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 50 mm montazowa pokrywa ochronna Wysokość montażowa 90 mm Korpus wpustu CeraWall MATERIAŁ korpus wpustu ABS, króciec odplywowy polipropylen o duzej udarnosci WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer DN 50 0,8 l/s 0,8 l/s DN ARTYKUŁ DN NR KAT. Korpus wpustu CeraWall DN DALLMER Korpus wpustu CeraWall Plan do montazu z listwami odplywowymi CeraWall króciec odplywowy DN 40 boczny, z przegubem kulistym, przestawny w zakresie 0 15º WERSJA Z kolnierzem z betonu polimerowego z wtopiona mata stalowa mata z wlókna szklanego oraz mankietem uszczelniajacym Tisto do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 30 mm montazowa pokrywa ochronna Wysokość montażowa 65 mm Korpus wpustu CeraWall Plan MATERIAŁ korpus wpustu ABS, króciec polietylen 36,5 DN ,5 WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 TAB. 3 (wysokość spiętrzenia 20 mm), w powiązaniu z DIN EN 274 Norma Dallmer DN 40 0,4 l/s 0,5 l/s 30 ARTYKUŁ DN NR KAT. Korpus wpustu CeraWall Plan DN

41 Korpus wpustu DallFlex DALLMER Korpus wpustu DallFlex wg normy DIN EN 1253 do montazu z listwami odplywowymi CeraFloor, CeraWall, Zentrix oraz CeraNiveau. króciec odplywowy DN 50 boczny, z przegubem kulistym, przestawny w zakresie 0 15º WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 50 mm montazowa pokrywa ochronna Wysokość montażowa 90 mm Korpus wpustu DallFlex MATERIAŁ polipropylen o duzej udarnosci WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer DN 50 0,8 l/s 0,83 l/s DN50 ARTYKUŁ DN NR KAT. Korpus wpustu DallFlex DN x , DALLMER Element izolacji dzwiekowej DallFlex do montazu z korpusem wpustu DallFlex i listwami odplywowymi CeraFloor Select, CeraWall, Zentrix oraz CeraNiveau. Przy montazu zg. z certyfikatem kontroli P-BA 146/2015 (CeraFloor Select, Zentrix i CeraNiveau) lub P-BA 148/2015 (CeraWall Select i Individual) spelnia podwyzszone wymogi w zakresie izolacji dzwiekowej zg. z DIN 4109 oraz VDI Element izolacji dzwiekowej DallFlex ARTYKUŁ NR KAT. 450 Element izolacji dzwiekowej DallFlex , ,

42 Korpus wpustu DallFlex DALLMER Korpus wpustu DallFlex Plan do montazu z listwami odplywowymi CeraFloor, CeraWall, Zentrix oraz CeraNiveau króciec odplywowy DN 40 boczny, z przegubem kulistym, przestawny w zakresie 0 15º WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 30 mm montazowa pokrywa ochronna Wysokość montażowa 65 mm Korpus wpustu DallFlex Plan MATERIAŁ polipropylen o duzej udarnosci, króciec odplywowy polietylen, zgrzewalny ,5 51,5 94 WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 TAB. 3 (wysokość spiętrzenia 20 mm), w powiązaniu z DIN EN 274 Norma Dallmer DN 40 0,4 l/s 0,5 l/s 65 DN40 38,5 ARTYKUŁ DN NR KAT. 330 Korpus wpustu DallFlex Plan DN x DALLMER Element izolacji dzwiekowej DallFlex Plan do montazu z korpusem wpustu DallFlex Plan i listwami odplywowymi CeraFloor Select, CeraWall, Zentrix oraz CeraNiveau. Przy montazu zg. z certyfikatem kontroli P-BA 142/2015 (CeraFloor Select, CeraWall Individual, Zentrix i CeraNiveau) lub P-BA 144/2015 (CeraWall Select) spelnia podwyzszone wymogi w zakresie izolacji dzwiekowej zg. z DIN 4109 oraz VDI Element izolacji dzwiekowej DallFlex Plan 450 ARTYKUŁ NR KAT , ,5 20 Element izolacji dzwiekowej DallFlex Plan

43 Korpus wpustu DallFlex DALLMER Korpus wpustu DallFlex pionowy wg normy DIN EN 1253 do montazu z listwami odplywowymi CeraFloor, CeraWall, Zentrix oraz CeraNiveau, króciec odplywowy DN 50 pionowy WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 50 mm montazowa pokrywa ochronna Wysokość montażowa 30 mm Korpus wpustu DallFlex pionowy MATERIAŁ korpus wpustu polipropylen o duzej udarnosci , WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer 40, ,5 DN 50 0,8 l/s 1,0 l/s ARTYKUŁ DN NR KAT. Korpus wpustu DallFlex pionowy DN x 572 Ø110 Ø DN 50 Brandschutz-Rohbauelement auf Anfrage!

44 Listwa odplywowa CeraFloor Select DALLMER Listwa odplywowa CeraFloor Select, stal nierdzewna matowa do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w poziomie posadzki, odpowiednia do wykladzin podlogowych o grubosci mm (z warstwa kleju) WERSJA Z pokrywa akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna Listwa odplywowa CeraFloor Select, stal nierdzewna matowa MATERIAŁ stal nierdzewna , matowa satynowa 6 55 ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 800 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 850 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 900 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 950 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1000 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1100 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1200 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1300 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1400 mm Listwa odplywowa CeraFloor Select, stal nierdzewna matowa 1500 mm L 46 x x DALLMER Listwa odplywowa CeraFloor Select stal nierdzewna polerowana do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w poziomie posadzki, odpowiednia do wykladzin podlogowych o grubosci mm (z warstwa kleju) WERSJA Z pokrywa akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna Listwa odplywowa CeraFloor S, stal nierdzewna polerowana MATERIAŁ stal nierdzewna , polerowana na wysoki polysk 6 55 ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 800 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 850 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 900 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 950 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1000 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1100 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1200 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1300 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1400 mm Listwa odplywowa CeraFloor Select, stal nierdzewna polerowana 1500 mm L 46 x x Wskazówka dotyczaca zamówienia CeraFloor Select: Prosimy zamówic korpus wpustu DallFlex + listwe odplywowa CeraFloor Select! 44

45 Listwa odplywowa CeraWall Select DALLMER Listwa odplywowa CeraWall Select, stal nierdzewna matowa do montazu z korpusem wpustu CeraWall, CeraWall Plan, DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, z korpusem wpustu CeraWall i CeraWall Plan odpowiednia do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju), z korpusem wpustu DallFlex, DallFlex Plan i DallFlex pionowym do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju). WERSJA Z pokrywa samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select, stal nierdzewna matowa MATERIAŁ stal nierdzewna , matowa satynowa ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select, stal nierdzewna matowa 800 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 900 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1000 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1100 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1200 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1300 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1400 mm Listwa odplywowa CeraWall Select, stal nierdzewna matowa 1500 mm L 60 53,5 x x 281,5 DALLMER Listwa odplywowa CeraWall Select, stal nierdzewna polerowana do montazu z korpusem wpustu CeraWall, CeraWall Plan, DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, z korpusem wpustu CeraWall i CeraWall Plan odpowiednia do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju), z korpusem wpustu DallFlex, DallFlex Plan i DallFlex pionowym do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z pokrywa samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma do izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select, stal nierdzewna polerowana MATERIAŁ stal nierdzewna , polerowana na wysoki polysk ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 800 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 900 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1000 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1100 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1200 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1300 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1400 mm Listwa odplywowa CeraWall Select, stal nierdzewna polerowana 1500 mm L 60 53,5 x x 281,5 Wskazówka dotyczaca zamówienia CeraWall Select: Prosimy zamówic korpus wpustu CeraWall lub DallFlex + listwe odplywowa CeraWall Select! 45

46 Listwa odplywowa CeraWall Select N (kamień naturalny) DALLMER Listwa odpływowa CeraWall Select N stal nierdzewna matowa do montażu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odpływowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejściu pomiędzy ścianą i podłogą, odpowiednia do wykładzin ściennych i podłogowych o grubości mm (z warstwą kleju) WERSJA Z pokrywą samoprzylepną taśmą bezpieczeństwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczającym przed przecięciem dla ochrony uszczelnienia powierzchni, oraz taśmą izolacji akustycznej w celu oddzielenia od bryły budynku akcesoriami montażowymi i pozycjonującymi montażową pokrywą ochronną z wbudowaną poziomnicą Listwa odplywowa CeraWall Select N, stal nierdzewna polerowana MATERIAŁ stal nierdzewna , matowa satynowa ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odpływowa CeraWall Select N stal nierdzewna matowa 800 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 900 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1000 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1100 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1200 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1300 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1400 mm Listwa odpływowa CeraWall Select N stal nierdzewna matowa 1500 mm L 45 53,5 x 268 DALLMER Listwa odplywowa CeraWall Select N stal nierdzewna polerowana do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, odpowiednia do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z pokrywa samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni. oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select N, stal nierdzewna polerowana MATERIAŁ stal nierdzewna , polerowana na wysoki polysk ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 800 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 900 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1000 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1100 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1200 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1300 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1400 mm Listwa odplywowa CeraWall Select N stal nierdzewna polerowana 1500 mm L 45 53,5 x 268 Wskazówka dotyczaca zamówienia CeraWall Select N: Prosimy zamówic korpus wpustu DallFlex + listwe odplywowa CeraWall Select N! 46

47 Listwa odplywowa CeraWall Individual DALLMER Listwa odplywowa CeraWall Individual do montazu z korpusem wpustu CeraWall, CeraWall Plan, DallFlex, DallFlex Plan oraz DallFlex pionowym. Profil odplywowy do ukrytego montazu na przejsciu pomiedzy sciana i podloga, z korpusem wpustu CeraWall i CeraWall Plan odpowiednia do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju), z korpusem wpustu DallFlex, DallFlex Plan i DallFlex pionowym do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi szablonem traserskim montazowa pokrywa ochronna Listwa odplywowa CeraWall Individual 4,5 60, ,5 MATERIAŁ stal nierdzewna ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Individual 800 mm Listwa odplywowa CeraWall Individual 900 mm Listwa odplywowa CeraWall Individual 1000 mm Listwa odplywowa CeraWall Individual 1100 mm Listwa odplywowa CeraWall Individual 1200 mm Listwa odplywowa CeraWall Individual 1300 mm Listwa odplywowa CeraWall Individual 1400 mm Listwa odplywowa CeraWall Individual 1500 mm L x DALLMER Pokrywa CeraWall Individual pokrywa do listew odplywowych CeraWall Individual MATERIAŁ stal nierdzewna Pokrywa CeraWall Individual do wylozenia wykladzinami podlogowymi o krawedziach ciecia nie nadajacych sie do polerowania (np. plytki glazurowane) Pokrywa CeraWall Individual kamień naturalny do wyłożenia wykładzinami podłogowymi o krawędziach cięcia nadających się do polerowania lub zabarwionych (np. kamień naturalny, kamionka szlachetna) Pokrywa CeraWall Individual Design uniwersalny wygląd stali nierdzewnej, produkt nie jest przeznaczony do pokrycia płytkami ARTYKUŁ NR KAT. Pokrywa CeraWall Individual Pokrywa CeraWall Individual kamień naturalny Pokrywa CeraWall Individual Design Pokrywa CeraWall Individual ,5 42 Pokrywa CeraWall Individual kamień naturalny Wskazówka dotyczaca zamówienia CeraWall Individual: Prosimy zamówic korpus wpustu CeraWall lub DallFlex + listwe odplywowa CeraWall Individual + pokrywe CeraWall Individual! Pokrywa CeraWall Individual Design

48 Listwa odplywowa CeraWall Individual N (kamień naturalny) DALLMER Listwa odplywowa CeraWall Individual N do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, profil odplywowy do ukrytego montazu na przejsciu pomiedzy sciana i podloga, odpowiedni do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi szablonem traserskim montazowa pokrywa ochronna Listwa odplywowa CeraWall Individual N 28,5 12, MATERIAŁ stal nierdzewna ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Individual N 800 mm Listwa odplywowa CeraWall Individual N 900 mm Listwa odplywowa CeraWall Individual N 1000 mm Listwa odplywowa CeraWall Individual N 1100 mm Listwa odplywowa CeraWall Individual N 1200 mm Listwa odplywowa CeraWall Individual N 1300 mm Listwa odplywowa CeraWall Individual N 1400 mm Listwa odplywowa CeraWall Individual N 1500 mm L Wskazówka dotyczaca zamówienia CeraWall Individual N: Prosimy zamówic DallFlex + listwe odplywowa CeraWall Individual N + pokrywe CeraWall Individual! 48

49 Listwa odplywowa Zentrix/CeraNiveau DALLMER Listwa odplywowa Zentrix do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, regulacja od 11 do 38 mm na wysokosc oraz +/- 16 mm w kierunku wzdluznym, przedluzenie ramki ABS, ramka stal nierdzewna , 300 x 50 mm Listwa odplywowa Zentrix, stal nierdzewna matowa pokrywa ze stali nierdzewnej , matowa satynowa, klasa obciazenia K 3 (300 kg) Listwa odplywowa Zentrix, stal nierdzewna polerowana pokrywa ze stali nierdzewnej , polerowana na wysoki polysk, klasa obciazenia K 3 (300 kg) Zentrix, stal nierdzewna matowa ARTYKUŁ WYMIARY NR KAT. Listwa odplywowa Zentrix, stal nierdzewna matowa 300 x 50 mm Listwa odplywowa Zentrix, stal nierdzewna polerowana 300 x 50 mm Zentrix, stal nierdzewna polerowana Wskazówka dotyczaca zamówienia Zentrix: Prosimy zamówic DallFlex + listwe odplywowa Zentrix! DALLMER Listwa odplywowa CeraNiveau do montazu z korpusem wpustu DallFlex, DallFlex Plan oraz DallFlex pionowym, regulacja od 11 do 38 mm na wysokosc, +/- 16 mm w kierunku wzdluznym oraz +/- 6 mm w kierunku poprzecznym, przedluzenie ramki ABS, ramka stal nierdzewna , 300 x 100 mm Listwa odplywowa CeraNiveau, stal nierdzewna matowa pokrywa ze stali nierdzewnej , matowa satynowa, klasa obciazenia K 3 (300 kg) Listwa odplywowa CeraNiveau, stal nierdzewna polerowana pokrywa ze stali nierdzewnej , polerowana na wysoki polysk, klasa obciazenia K 3 (300 kg) CeraNiveau, stal nierdzewna matowa ARTYKUŁ WYMIARY NR KAT. Listwa odplywowa CeraNiveau, stal nierdzewna matowa 300 x 100 mm Listwa odplywowa CeraNiveau, stal nierdzewna polerowana 300 x 100 mm CeraNiveau, stal nierdzewna polerowana Wskazówka dotyczaca zamówienia CeraNiveau: Prosimy zamówic DallFlex + listwe odplywowa CeraNiveau! 49

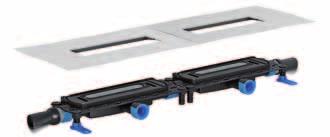

50 Korpus wpustu DallFlex Duo DALLMER Korpus wpustu DallFlex Duo wg normy DIN EN 1253 do montazu z listwami odplywowymi CeraWall Duo dwa krócce odplywowe DN 50 boczne, z przegubem kulistym, przestawne w zakresie 0 15º WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 50 mm montazowa pokrywa ochronna MATERIAŁ polipropylen o duzej udarnosci Wysokość montażowa 90 mm Korpus wpustu DallFlex Duo DN WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer DN 50 0,8 l/s 1,6 l/s ,5 ARTYKUŁ DN NR KAT. Korpus wpustu DallFlex Duo DN x , DALLMER Element izolacji dzwiekowej DallFlex Duo do montazu z korpusem wpustu DallFlex Duo i listwami odplywowymi CeraWall Duo Przy montazu zg. z certyfikatem kontroli P BA 148/2015 spelnia podwyzszone wymogi w zakresie izolacji dzwiekowej zg. z DIN 4109 oraz VDI Element izolacji dzwiekowej DallFlex Duo ARTYKUŁ NR KAT. 900 Element izolacji dzwiekowej DallFlex Duo , ,

51 Korpus wpustu DallFlex Duo DALLMER Korpus wpustu DallFlex Duo Plan do montazu z listwami odplywowymi CeraWall Duo dwa krócce odplywowe DN 40 boczne, z przegubem kulistym, przestawne w zakresie 0 15º WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 30 mm montazowa pokrywa ochronna Wysokość montażowa 65 mm Korpus wpustu DallFlex Duo Plan 51,5 MATERIAŁ polipropylen o duzej udarnosci, króciec odplywowy polietylen, zgrzewalny ,5 65 DN40 38,5 94 WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer DN 40 0,8 l/s 0,86 l/s ARTYKUŁ DN NR KAT. Korpus wpustu DallFlex Duo Plan DN x , DALLMER Element izolacji dzwiekowej DallFlex Duo Plan do montazu z korpusem wpustu DallFlex Duo i listwami odplywowymi CeraWall Duo Przy montazu zg. z certyfikatem kontroli P BA 142/2015 (CeraWall Individual Duo) lub P BA 144/2015 (CeraWall Select Duo) spelnia podwyzszone wymogi w zakresie izolacji dzwiekowej zg. z DIN 4109 oraz VDI Element izolacji dzwiekowej DallFlex Duo Plan 900 ARTYKUŁ NR KAT. Element izolacji dzwiekowej DallFlex Duo Plan , ,

52 Korpus wpustu DallFlex Duo DALLMER Korpus wpustu DallFlex Duo pionowy wg normy DIN EN 1253 do montazu z listwami odplywowymi CeraWall Duo, dwa korpusy wpustu, dwa krócce odplywowe DN 50, pionowe WERSJA Z zintegrowanymi kotwami do jastrychu elastycznym pierscieniem uszczelniajacym do pewnego polaczenia z izolacjami alternatywnymi zg. z Instrukcja Centralnego Zwiazku Niemieckiej Branzy Budowlanej (ZDB) wstepnie wykonana izolacja krawedziowa srubami regulacyjnymi z izolacja dzwiekochlonna do regulacji wysokosci syfonem i zamknieciem rewizyjnym, wysokosc zamkniecia wodnego 50 mm montazowa pokrywa ochronna Wysokość montażowa 30 mm Korpus wpustu DallFlex Duo pionowy MATERIAŁ korpus wpustu polipropylen o duzej udarnosci WYDAJNOŚĆ ODPŁYWU ZG. Z DIN EN 1253 (wysokość spiętrzenia 20 mm) Norma Dallmer DN 50 0,8 l/s 2,35 l/s ,5 40, ,5 Ø110 Ø DN ARTYKUŁ DN NR KAT. Korpus wpustu DallFlex Duo pionowy DN x ,5 450 Brandschutz-Rohbauelement auf Anfrage!

53 Listwa odplywowa CeraWall Select Duo DALLMER Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa do montazu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, odpowiednia do wykladzin podlogowych i sciennych o grubosci mm (z warstwa kleju) WERSJA Z dwiema pokrywami samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa MATERIAŁ stal nierdzewna , matowa satynowa ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1300 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1400 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1500 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1600 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1700 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1800 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 1900 mm Listwa odplywowa CeraWall Select Duo stal nierdzewna matowa 2000 mm L ,5 x x 281,5 DALLMER Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana do montazu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym. szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, odpowiednia do wykladzin podlogowych i sciennych o grubosci mm (z warstwa kleju) WERSJA Z dwiema pokrywami samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select Duo stal nierdzewna polerowana MATERIAŁ stal nierdzewna , polerowana na wysoki polysk ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1300 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1400 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1500 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1600 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1700 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1800 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 1900 mm Listwa odplywowa CeraWall Select Duo, stal nierdzewna polerowana 2000 mm L ,5 x x 281,5 Wskazówka dotyczaca zamówienia systemu odplywowego CeraWall Select Duo: Prosimy zamówic korpus wpustu DallFlex Duo + listwe odplywowa CeraWall Select Duo! 53

54 Listwa odplywowa CeraWall Select N Duo (kamień naturalny) DALLMER Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa do montażu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym. szyna odpływowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejściu pomiędzy ścianą i podłogą, odpowiednia do wykładzin podłogowych i ściennych o grubości mm (z warstwą kleju). Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa WERSJA Z dwiema pokrywami samoprzylepną taśmą bezpieczeństwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczającym przed przecięciem dla ochrony uszczelnienia powierzchni, oraz taśmą izolacji akustycznej w celu oddzielenia od bryły budynku akcesoriami montażowymi i pozycjonującymi montażową pokrywą ochronną z wbudowaną poziomnicą MATERIAŁ stal nierdzewna , polerowana na wysoki polysk ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1300 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1400 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1500 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1600 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1700 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1800 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 1900 mm Listwa odpływowa CeraWall Select N Duo stal nierdzewna matowa 2000 mm L ,5 x DALLMER Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana do montazu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym, szyna odplywowa z wielostronnym spadkiem precyzyjnym, zainstalowana w widocznym miejscu na przejsciu pomiedzy sciana i podloga, odpowiednia do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z dwiema pokrywami samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi montazowa pokrywa ochronna z wbudowana poziomnica Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana MATERIAŁ stal nierdzewna , polerowana na wysoki polysk ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1300 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1400 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1500 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1600 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1700 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1800 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 1900 mm Listwa odplywowa CeraWall Select N Duo stal nierdzewna polerowana 2000 mm L ,5 x Wskazówka dotyczaca zamówienia CeraWall Select N Duo: Prosimy zamówic korpus wpustu DallFlex Duo + listwe odplywowa CeraWall Select N Duo! 54

55 Listwa odplywowa CeraWall Individual Duo DALLMER Listwa odplywowa CeraWall Individual Duo do montazu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym, profil odplywowy do ukrytego montazu na przejsciu pomiedzy sciana i podloga, odpowiedni do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi szablonem traserskim montazowa pokrywa ochronna Listwa odplywowa CeraWall Individual Duo 60,5 4, ,5 MATERIAŁ stal nierdzewna ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Individual Duo 1300 mm Listwa odplywowa CeraWall Individual Duo 1400 mm Listwa odplywowa CeraWall Individual Duo 1500 mm Listwa odplywowa CeraWall Individual Duo 1600 mm Listwa odplywowa CeraWall Individual Duo 1700 mm Listwa odplywowa CeraWall Individual Duo 1800 mm Listwa odplywowa CeraWall Individual Duo 1900 mm Listwa odplywowa CeraWall Individual Duo 2000 mm L 54 x DALLMER Pokrywa CeraWall Individual Duo zestaw dwóch pokryw do listwy odplywowej CeraWall Individual Duo MATERIAŁ stal nierdzewna Pokrywa CeraWall Individual Duo do wylozenia wykladzinami podlogowymi o krawedziach ciecia nie nadajacych sie do polerowania (np. plytki glazurowane) Pokrywa CeraWall Individual Duo kamień naturalny do wyłożenia wykładzinami podłogowymi o krawędziach cięcia nadających się do polerowania lub zabarwionych (np. kamień naturalny, kamionka szlachetna) Pokrywa CeraWall Individual Duo ,5 42 Pokrywa CeraWall Individual Duo Design uniwersalny wygląd stali nierdzewnej, produkt nie jest przeznaczony do pokrycia płytkami ARTYKUŁ NR KAT. Pokrywa CeraWall Individual Duo Pokrywa CeraWall Individual Duo kamień naturalny Pokrywa CeraWall Individual Duo Design Pokrywa CeraWall Individual Duo kamień naturalny Wskazówka dotyczaca zamówienia systemu odplywowego CeraWall Individual Duo: Prosimy zamówic korpus wpustu Duo + listwe odplywowa CeraWall Individual Duo + pokrywe CeraWall Individual Duo! Pokrywa CeraWall Individual Duo Design

56 Listwa odplywowa CeraWall Individual N (kamień naturalny) DALLMER Listwa odplywowa CeraWall Individual N Duo do montazu z korpusem wpustu DallFlex Duo, DallFlex Duo Plan oraz DallFlex Duo pionowym, profil odplywowy do ukrytego montazu na przejsciu pomiedzy sciana i podloga, odpowiedni do wykladzin sciennych i podlogowych o grubosci mm (z warstwa kleju) WERSJA Z samoprzylepna tasma bezpieczenstwa S 3, ze zbrojeniem ze stali nierdzewnej zabezpieczajacym przed przecieciem dla ochrony uszczelnienia powierzchni, oraz tasma izolacji akustycznej w celu oddzielenia od bryly budynku akcesoriami montazowymi i pozycjonujacymi szablonem traserskim montazowa pokrywa ochronna Listwa odplywowa CeraWall Individual N Duo 28,5 12, MATERIAŁ stal nierdzewna ARTYKUŁ DŁUGOŚĆ NR KAT. Listwa odplywowa CeraWall Individual N Duo 1300 mm Listwa odplywowa CeraWall Individual N Duo 1400 mm Listwa odplywowa CeraWall Individual N Duo 1500 mm Listwa odplywowa CeraWall Individual N Duo 1600 mm Listwa odplywowa CeraWall Individual N Duo 1700 mm Listwa odplywowa CeraWall Individual N Duo 1800 mm Listwa odplywowa CeraWall Individual N Duo 1900 mm Listwa odplywowa CeraWall Individual N Duo 2000 mm L 450 Wskazówka dotyczaca zamówienia systemu odplywowego CeraWall Individual N Duo: Prosimy zamówic korpus wpustu Duo + listwe odplywowa CeraWall Individual N Duo + pokrywe CeraWall Individual Duo! 56

57 Dallmer GmbH + Co. KG CeraWall Individual Duo Bestellungen erfolgen auf Grundlage unserer allgemeinen Geschäftsbedingungen: 57

58 58 CeraFloor Select

59 Co jeszcze możemy dla Państwa zrobić? 100 lat firmy DALLMER 50 lat techniki odwadniającej 25 lat odpływów do uszczelnień zespolonych Obietnica, którą mogą Państwo przekazać swoim klientom Dokumenty przetargowe do Państwa kolejnego projektu są już gotowe We współpracy z naszymi partnerami ausschreiben.de oraz heinze.de oferujemy Państwu możliwość szybkiego i sprawnego zgromadzenia dokumentacji przetargowej dotyczącej naszych produktów. Aby uzyskać więcej informacji, zapraszamy pod adres dallmer.de/de/services. Bądź na bieżąco: Ciekawe seminaria dla instalatorów Co nowego? Czego jeszcze warto się nauczyć? Jak uzyskać dodatkowe kwalifikacje? Zachęcamy do zapoznania się z zakładką dallmer.de/seminare. Znajdą tam Państwo wykaz tematów poruszanych na naszych seminariach. Informacji o aktualnych szkoleniach udziela infolinia * Zgodnie z warunkami gwarancji, stan na styczeń 2013: Nowa aplikacja Dallmer dla profesjonalistów Nowa aplikacja Dallmer to idealne rozwiązanie dla wszystkich osób zawodowo związanych z tematyką odwadniania budynków. Dostarcza ona architektom, projektantom, instalatorom, inwestorom oraz właścicielom nieruchomości szczegółowych informacji o naszych produktach, a także oferuje szereg przydatnych funkcji dodatkowych, takich jak: instrukcje montażu filmy instruktażowe dotyczące instalacji katalogi/broszury wizualizacje narzędzie do wyszukiwania ze skanerem kodów kreskowych aktualności i nowości produktowe Jesteśmy zawsze do dyspozycji: Infolinia serwisowa DALLMER Od poniedziałku do czwartku: godz Piątek: godz
