1 Przedsiębiorstwo Handlowo Usługowe MARON Roman Graczyk Łódź, ul.wedmanowej 7 tel fax biuro@maron.com.pl OFERTA SKRÓCONA ELEMENTY HYDRAULIKI SIŁOWEJ

2 Przedsiębiorstwo Handlowo Usługowe MARON Roman Graczyk O F E R U J E : I. Uszczelnienia hydrauliki siłowej: uszczelnienia tłoczyskowe prod. polskiej U1,U2,U6,UT,UP,UN,DT; uszczelnienia tłoczyskowe prod. Guarnitec: TTI,TTU,TTS,PSE,GIR; uszczelnienia tłokowe prod. polskiej DT, K; uszczelnienia tłokowe prod. Guarnitec: TPM,TPL,TSE, DSM,GER,PDH,TTO; pierścienie zgarniające: Z, ZZ, GHK, GPW; simmerringi, oringi, pierścienie i taśmy prowadzące. Uszczelnienia innych firm m.in. Merkel, Schamban, Evco. II. Części do maszyn budowlanych i wózków produkcji polskiej i zachodniej: sworznie, tuleje, wysięgniki, zęby, łyżki, łożyska. Posiadamy pełen asortyment części do koparko ładowarki Ostrówek, koparek Waryński /K-406,K-408,K-606,K-611/, ładowarek Ł-200, Ł-34, III. Elementy hydrauliki siłowej: pręty i rury na cylindry hydrauliczne cylindry, rozdzielacze, pompy zawory, szybkozłącza, złączki proste, trójnikowe i kolankowe manometry, przewody i złącza pomiarowe filtry oleju,paliwa,powietrza,obudowy oraz wkłady IV. Zakuwamy przewody hydrauliczne o gwintach metrycznych i calowych do maszyn polskich i zachodnich Dla klientów zainteresowanych stałą współpracą proponujemy upusty cenowe. Proszę o zainteresowanie się naszą ofertą. Zapraszam do współpracy. Roman Graczyk właściciel

3 SPIS TREŚCI 1. Chromowane pręty tłoczyskowe str Rury na cylindry hydrauliczne str Ucha siłowników str Dławnice str Końcówki siłowników str Tłoki str Obejmy str Nabki str Rozdzielacze monoblokowe str Szybkozłącza str Podkładki metalowo-gumowe PPM str Manometry glicerynowe str Złącza i przewody pomiarowe str Zawory i regulatory przepływu str. 36

4 Chromowane pręty tłoczyskowe Materiał stal Ck-45/odpowiednik 45 wg PN/ Kod Średnica pręta mm waga 1 mb PH-8 8 0,39 PH ,62 PH ,75 PH ,89 PH ,21 PH ,39 PH ,58 PH ,78 PH ,00 PH ,47 PH ,98 PH ,85 PH-25,4 25,4 3,98 PH ,83 PH ,55 PH-31,75 31,75 6,22 PH ,31 PH ,55 PH ,99 PH ,90 PH-38,1 38,1 8,95 PH ,86 PH ,88 PH-44,45 44,45 12,18 PH ,48 PH ,41 PH-50,8 50,8 15,91 PH ,65 PH ,33 PH-57,15 57,15 20,14 PH ,20 PH ,47 PH ,05 PH ,21 PH ,68 PH-76,2 76,2 35,80 PH ,46 PH ,54 PH ,94 PH ,65 PH ,60 PH ,33 PH ,2 PH ,84 PH ,83 PH ,76 PH ,62 1

5 Chromowane pręty tłoczyskowe Materiał stal 20MnV6 Kod Średnica pręta mm waga 1 mb PH-8MN 8 0,39 PH-10MN 10 0,62 PH-11MN 11 0,75 PH-12MN 12 0,89 PH-14MN 14 1,21 PH-15MN 15 1,39 PH-16MN 16 1,58 PH-17MN 17 1,78 PH-18MN 18 2,00 PH-20MN 20 2,47 PH-22MN 22 2,98 PH-25MN 25 3,85 PH-25,4MN 25,4 3,98 PH-28MN 28 4,83 PH-30MN 30 5,55 PH-31,75MN 31,75 6,22 PH-32MN 32 6,31 PH-35MN 35 7,55 PH-36MN 36 7,99 PH-38MN 38 8,90 PH-38,1MN 38,1 8,95 PH-40MN 40 9,86 PH-42MN 42 10,88 PH-44,45MN 44,45 12,18 PH-45MN 45 12,48 PH-50MN 50 15,41 PH-50,8MN 50,8 15,91 PH-55MN 55 18,65 PH-56MN 56 19,33 PH-57,15MN 57,15 20,14 PH-60MN 60 22,20 PH-63MN 63 24,47 PH-65MN 65 26,05 PH-70MN 70 30,21 PH-75MN 75 34,68 PH-76,2MN 76,2 35,80 PH-80MN 80 39,46 PH-85MN 85 44,54 PH-90MN 90 49,94 PH-100MN ,65 PH-110MN ,60 PH-125MN ,33 PH-130MN ,2 PH-140MN ,84 PH-160MN ,83 PH-180MN ,76 PH-200MN 200 2

6 Chromowane pręty tłoczyskowe Materiał stal Ck-45 hartowana /odpowiednik 45 wg PN/ Kod Średnica pręta mm waga 1 mb PH-8H 8 0,39 PH-10H 10 0,62 PH-11H 11 0,75 PH-12H 12 0,89 PH-14H 14 1,21 PH-15H 15 1,39 PH-16H 16 1,58 PH-17H 17 1,78 PH-18H 18 2,00 PH-20H 20 2,47 PH-22H 22 2,98 PH-25H 25 3,85 PH-25,4H 25,4 3,98 PH-28H 28 4,83 PH-30H 30 5,55 PH-31,75H 31,75 6,22 PH-32H 32 6,31 PH-35H 35 7,55 PH-36H 36 7,99 PH-38H 38 8,90 PH-38,1H 38,1 8,95 PH-40H 40 9,86 PH-42H 42 10,88 PH-44,45H 44,45 12,18 PH-45H 45 12,48 PH-50H 50 15,41 PH-50,8H 50,8 15,91 PH-55H 55 18,65 PH-56H 56 19,33 PH-57,15H 57,15 20,14 PH-60H 60 22,20 PH-63H 63 24,47 PH-65H 65 26,05 PH-70H 70 30,21 PH-75H 75 34,68 PH-76,2H 76,2 35,80 PH-80H 80 39,46 PH-85H 85 44,54 PH-90H 90 49,94 PH-100H ,65 PH-110H ,60 PH-125H ,33 PH-130H ,2 PH-140H ,84 PH-180H ,76 PH-200H ,62 Pręty hartowane sprowadzamy na zamówienie w ciągu 24 godzin. 3

7 Parametry prętów tłoczyskowych Parametr CK45 20 MNV6 CK45 hartowane Gatunek stali 2C45 20 MnV6 2C45 hartow.pow. Granica plastyczności Rp 0,2N/mm 2 >320 >450 >730 Wytrzymałość na rozciąganie RM N/mm WydłuŜenie A 5% >15 >16 >12 Próba udarnościowa KCU 20 o C - > 40J >25J Próba udarnościowa KV - 20 o C - >27J >27J Spawalność Dobra Bardzo dobra Ograniczona Grubość warstwy chromu µm µm min 20 µm Twardośc warstwy chromu HV HV HV Chropowatość Ra 0,2 µm Ra 0,2 µm Ra 0,2 µm Tolerancja ISO f7 na średn. ISO f7 na średn. ISO f7 na średn. Owalność 1/2 ISO f7 1/2 ISO f7 1/2 ISO f7 Prostość < 0,5/2000 < 0,5/2000 0,5/1000 Twardość stali HRC 43 HRC 54 Długość warstwy zahartowanej dla CK 45 hartowane Średnica ,75-1,25 Średnica ,50-2,50 Średnica ,50-3,50 Dotyczy wszystkich rodzajów prętów: Przyczepność: Odporność na korozję: Bez pęknięć,złamań lub odprysków po wstrząsie cieplnym /próbka podgrzewana powyŝej 300 st C i chłodzona w wodzie/ Minimalne 120 godzin wg ISO 9227 w neutralnym roztworze solanki.klasa 9 wg ISO

8 Zimnociągnione rury na cylindry hydrauliczne Kod /H8/ - Materiał stal ST52.3 Średnica wewn/zewn Waga 1mb RS-100x120H8 100x115 27,13 RS-100x125H8 100x125 34,68 RS-100x130H8 100x130 42,54 RS-105x125H8 105x125 28,36 RS-110x125H8 110x125 21,73 RS-110x130H8 110x130 29,59 RS-110x140H8 110x140 46,24 RS-115x130H8 115x130 48,50 RS-115x135H8 115x135 30,83 RS-115x140H8 115x140 39,30 RS-120x145H8 120x145 40,84 RS-120x150H8 120x150 42,30 RS-125x145H8 125x145 33,29 RS-125x150H8 125x150 42,38 RS-125x160H8 125x160 61,50 RS-130x160H8 130x160 53,64 RS-140x160H8 140x160 36,99 RS-140x165H8 140x165 47,01 RS-140x170H8 140x170 57,34 RS-140x180H8 140x180 58,23 RS-150x170H8 150x170 39,46 RS-150x175H8 150x175 50,09 RS-150x180H8 150x180 61,03 RS-160x185H8 160x185 53,17 RS-160x200H8 160x200 88,78 RS-180x210H8 180x210 72,13 RS-200x230H8 200x230 79,53 RS-200x240H8 200x ,5 RS-200x245H8 200x ,57 RS-220x245H8 220x245 71,67 RS-220x273H8 220x ,32 RS-250x298,5H8 250x298,5 164,00 RS-280x343H8 280x ,45 * - pozycje zaznaczone posiadamy w magazynie, pozostałe sprowadzamy w ciagu 24 godzin. Opis Rury spawane elektrycznie zimnociągnione w specjalny sposób zapewniający odpowiednią gładkość powierzchni wewnętrznej bez dalszej obróbki mechanicznej czyli "gotowe do użycia" Parametry materiał stal ST52.3 obróbka nie obrabiany cieplnie wytrzymałość na rozciąganie 650 N/mm 2 granica plastyczności 500 N/mm 2 Tolerancja średnica zewnętrzna DIN 2393 prostość 1/2000 chropowatość Ra 0,8 mm certyfikat UNI EN 10204/3.1B DIN 50049/2.2 5

9 Zimnociągnione rury na cylindry hydrauliczne Honowane /H9/- Materiał stal ST52 BK+S Kod Średnica Waga wewn/zewn 1 mb RS-25x35H9 25x35 3,70 * RS-30x45H9 30x45 6,94 RS-32x40H9 32x40 3,55 RS-32x42H9 32x42 4,56 * RS-35x45H9 35x45 4,93 * RS-40x50H9 40x50 5,55 * RS-40x55H9 40x55 8,79 RS-45x55H9 45x55 6,17 * RS-45x60H9 45x60 9,71 * RS-45x65H9 45x65 13,56 RS-50x60H9 50x60 6,78 * RS-50x62H9 50x62 8,29 * RS-50x65H9 50x65 10,54 * RS-50x70H9 50x70 14,8 RS-55x65H9 55x65 7,40 RS-55x70H9 55x70 11,56 * RS-55x75H9 55x75 16,03 RS-60x72H9 60x72 9,77 * RS-60x75H9 60x75 12,48 * RS-60x80H9 60x80 17,26 RS-63x75H9 63x75 10,21 * RS-63x78H9 63x78 13,04 RS-63x83H9 63x83 18,00 RS-65x75H9 65x75 8,63 * RS-65x77H9 65x77 10,51 RS-65x80H9 65x80 13,41 * RS-70x82H9 70x82 11,25 * RS-70x85H9 70x85 14,33 * RS-70x90H9 70x90 19,73 RS-75x90H9 75x90 15,26 * RS-75x95H9 75x95 20,96 * RS-80x92H9 80x92 12,73 RS-80x95H9 80x95 16,18 * RS-80x100H9 80x100 22,19 * RS-80x105H9 80x105 28,51 * RS-80x110H8 80x110 RS-85x100H9 85x100 17,11 RS-85x105H9 85x105 * RS-90x105H9 90x105 18,03 * RS-90x110H9 90x110 24,66 RS-90x115H9 90x115 37,17 RS-95x110H9 95x110 18,96 RS-95x120H9 95x120 19,30 RS-100x115H9 100x115 19,88 * * - pozycje zaznaczone posiadamy w magazynie, pozostałe sprowadzamy w ciagu 24 godzin. 6

10 opis Rury stalowe bez szwu zimnociągnione. Po obróbce ciągnienia na zimno odprężane BK+S, lub normalizowane NBK/na życzenie/ materiał stal ST52BK+S wytrzymałośc na rozciąganie N/mm 2 > 600 granica plastyczności N/mm 2 > 520 wydłużenie A5 % > 14 spawalność b.dobra tolerancja śr.wewn. H8 wg ISO prostość 1/1000 chropowatość Ra 0,3 mm tolerancja śr.zewn. DIN 2391 certyfikat DIN 50049/3.1 B 7

11 Ucha z łoŝyskiem kulowym PR..N ObciąŜenie Oznaczenie D I S LF D1 D2 D3 D4 S1 S2 L L1 F Stat. Dyn. (kn) (kn) HU-PR20N , M16x1, HU-PR25N , M 16x1, HU-PR30N , M 22x1, HU-PR35N , M 27x HU-PR35N , M 28x1, HU-PR40N M 33x HU-PR40N M 35x1, HU-PR50N M 42x HU-PR50N M 45x1, HU-PR60N , M 58x1, HU-PR70N , M 65x1, HU-PR80N , M 80x HU-PR90N , M 100x HU-PR100N M 110x HU-PR110N M 120x HU-PR120N M 130x

12 Ucha z łoŝyskiem kulowym PR..U ObciąŜenie Oznaczenie D I S LF D1 D2 D3 D4 S1 S2 L L1 F Stat. Dyn. (kn) (kn) HU-PR20U , M 16x1, HU-PR25U , M 16x1, HU-PR30U , M 22x1, HU-PR35U , M 27x HU-PR35U , M 28x1, HU-PR40U M33x HU-PR40U M 35x1, HU-PR50U M 42x HU-PR50U M 45x1, HU-PR60U , M 58x1, HU-PR70U , M 65x1, HU-PR80U , M 80x HU-PR90U , M 100x HU-PR100U ,7 105 M 110x HU-PR110U ,2 115 M 120x HU-PR120U M 130x

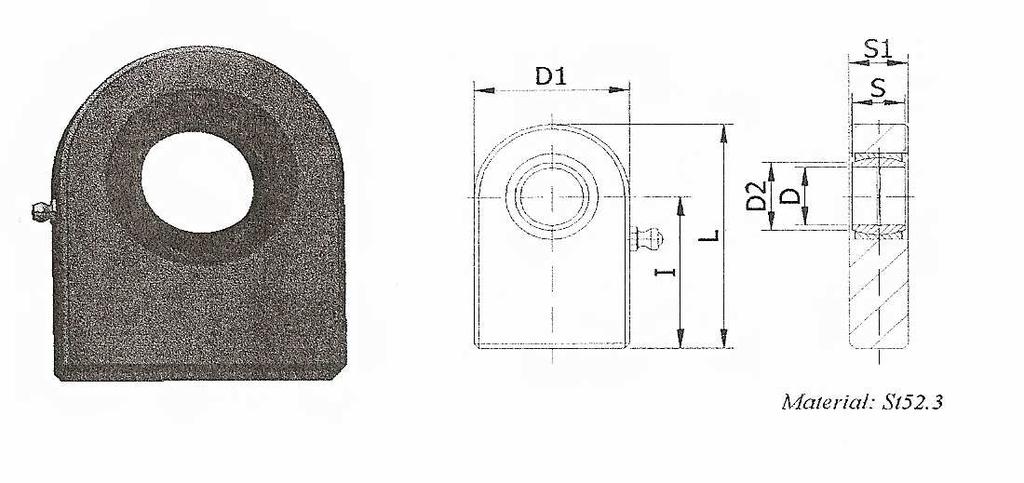

13 Końcówka cylindra SN... ObciąŜenie Oznaczenie D S I D1 D2 S1 L Statyczne Dynamiczne (kn) (kn) HK-S20N , HK-S25N , ,5 69,5 48 HK-S30N , , HK-S35N , , HK-S40N HK-S45N , HK-S50N , HK-S60N , HK-S70N , HK-S80N , HK-S90N , HK-S100N , HK-S110N , , HK-S120N ,

14 Ucho SC... ObciąŜenie Oznaczenie D S I D1 D2 D4 D3 S1 L L1 L2 Stat. Dyn. (kn) (kn) HU-S10C ,2 6,5 38, ,6 8,15 HU-S12C , ,6 10,8 HU-S15C , , HU-S17C , ,2 HU-S20C ,5 4 24, ,5 27, HU-S25C ,5 4 29, HU-S30C , ,5 37, HU-S35C , HU-S40C HU-S45C , HU-S50C HU-S60C , ,5 72, HU-S70C , HU-S80C ,

15 Odkuwka ucha HUE... Oznaczenie A B C D E F G HU-40/O HU-50/O HU-63/O HU-80/O

16 Ucho HUE... Oznacz. A B C D E F HU M 16x1,5 HU M 22x1,5 HU M 27x2 HU M 33x2 13

17 Ucha UE w Kod Maron AX CH CN EF EU EN KK LF UP HUE1-25W/HUE2-25W M 12x1, HUE1-32W/HUE2-32W M16x1, HUE1-40W/HUE2-40W M 16x1,5-24 HUE1-50W/HUE2-50W M22x1, HUE1-63W/HUE2-63W M27x HUE1-80W/HUE2-80W M33x HUE1-100W/HUE2-100W M42x HUE1-125W/HUE2-125W M48x HUE1-140W/HUE2-140W M56x HUE1-160W/HUE2-160W M64x HUE1 - W - ucho z gwintem wewnętrznym i tuleją HUE2 - W - ucho z gwintem wewnętrznym i łoŝyskiem przegubowym 14

18 Ucha UE z Kod Maron AR CH CN EF EU EN KK LF UP HUE1-40Z/HUE2-40Z M 16x1,5-24 HUE1-50Z/HUE2-50Z M22x1, HUE1-63Z/HUE2-63Z M27x HUE1-80Z/HUE2-80Z M33x HUE1-100Z/HUE2-100Z M42x HUE1-125Z/HUE2-125Z M48x HUE1-140Z/HUE2-140Z M56x HUE1-160Z/HUE2-160Z M64x HUE1 - Z - ucho z gwintem zewnętrznym i tuleją HUE2 - Z - ucho z gwintem zewnętrznym i łoŝyskiem przegubowym 15

19 Dławnice TG Oznaczenie A* B C D E F HD-32x20 TG M 36x1, HD-35x20 TG M 39x1, HD-35x22 TG M 39x1, HD-40x20 TG M 44x1, HD-40x22 TG M 44x1, HD-40x25 TG M 44x1, HD-45x22 TG M 49x1, HD-45x25 TG M 49x1, HD-50x25 TG M 54x1, HD-50x28 TG M 54x1, HD-50x30 TG M 54x1, HD-50x35 TG M 54x1, HD-55x30 TG M 60x1, HD-55x35 TG M 60x1, HD-60x30 TG M 64x1, HD-60x35 TG M 64x1, HD-60x40 TG M 64x1, HD-63x30 TG M 68x1, HD-63x35 TG M 68x1, HD-63x36 TG M 68x1, HD-63x40 TG M 68x1, HD-65x30 TG M 69x1, HD-65x35 TG M 69x1, HD-65x40 TG M 69x1, HD-70x30 TG M 74x1, HD-70x35 TG M 74x1, HD-70x40 TG M 74x1, HD70x45 TG M 74x1, HD-75x30 TG M 80x HD-75x35 TG M 80x HD-75x40 TG M 80x HD-75x45 TG M 80x

20 HD-80x40 TG M 84x1, HD-80x50 TG M 84x1, HD-80x30 TG M 85x HD-80x35 TG M 85x HD-80x40 TG M 85x HD-80x45 TG M 85x HD-80x50 TG M 85x HD-85x35 TG M 90x HD-85x40 TG M 90x HD-85x45 TG M 90x HD-85x50 TG M 90x HD-90x40 TG M 95x HD-90x45 TG M 95x HD-90x50 TG M 95x HD-90x60 TG M 95x HD-100x40 TG M 105x HD-100x45 TG M 105x HD-100x50 TG M 105x HD-100x56 TG M 105x HD-100x60 TG M 105x HD-100x70 TG M 105x HD-110x45 TG M 115x HD-110x50 TG M 115x HD-110x60 TG M 115x HD-110x70 TG M 115x HD-120x60 TG M 125x HD-120x70 TG M 125x HD-125x60 TG M 130x HD-125x70 TG M 130x HD-140x70 TG M 145x HD-140x80 TG M 145x HD-150x70 TG M 155x HD-150x80 TG M 155x HD-160x80 TG M 165x HD-160x90 TG M 165x *wymiar A dotyczy nominalnej średnicy tulei, w rzeczywistości jest większy o 0,5 mm 17

21 Dławnice TGT Oznaczenie A B C D E F HD-25x45T TGT ,5 25 M 39x1, HD-30x50T TGT ,5 30 M 44x1, HD-35x55T TGT ,5 35 M 49x1, HD-40x60T TGT ,5 40 M 54x1, HD-45x65T TGT M 60x1, HD-50x70T TGT ,5 50 M 64x1, HD-60x80T TGT ,5 60 M 74x1, HD-70x104T TGT M 90x HD-80x110T TGT M 95x HD-100x140T TGT M 124x

22 Uszczelnienia dławnic A B C D Dławnica Pierścień Pierścień zgarniający uszczelniający Oring Oring HD-32x20 GHK 20x28,6x5,3 TTI 20x28x7 25,07x2,62 26,64x2,62 HD-35x20 GHK 20x28,6x5,3 TTI 20x28x7 28,17x3,53 28,64x2,62 HD-35x22 GHK 22x30,6x6,3 TTS 22x30x7 28,17x3,53 28,64x2,62 HD-40x20 GHK 20x28,6x5,3 TTI 20x28x7 32,92x3,53 34,59x2,62 HD-40x22 GHK 22x30,6x6,3 TTS 22x30x7 32,92x3,53 34,59x2,62 HD-40x25 GHK 25x33,6x6,3 TTI 25x33x6,3 32,92x3,53 34,59x2,62 HD-45x22 GHK 22x30,6x5,3 TTS 22x30x7 37,69x3,53 40,94x2,62 HD-45x25 GHK 25x33,6x6,3 TTI 25x33x6,3 37,69x3,53 40,94x2,62 HD-50x25 GHK 25x33,6x6,3 TTI 25x35x9 42,86x3,53 44,12x2,62 HD-50x28 GHK 28x36,6x5,3 TTI 28x36x6,3 42,86x3,53 44,12x2,62 HD-50x30 GHK 30x38,6x5,3 TTI 30x40x7,5 42,86x3,53 44,12x2,62 HD-50x35 GHK 35x43,6x5,3 TTS 35x43x6,3 42,86x3,53 44,12x2,62 HD-55x30 GHK 30x38,6x5,3 TTI 30x40x7,5 49,21x3,53 48,9x2,62 HD-55x35 GHK 35x43,6x5,3 TTI 35x4x8 49,21x3,53 48,9x2,62 HD-60x30 GHK 30x38,6x5,3 TTI 30x40x7,5 52,4x3,53 53,64x2,62 HD-60x35 GHK 35x43,6x5,3 TTI 35x45x8 52,4x3,53 53,64x2,62 HD-60x40 GHK 40x48,6x5,3 TTI 40x48x6,3 52,4x3,53 53,64x2,62 HD-63x30 GHK 30x38,6x5,3 TTI 30x40x7,5 57,15x3,53 56,82x2,62 HD-63x35 GHK 35x43,6x5,3 TTI 35x45x8 57,15x3,53 56,82x2,62 HD-63x36 GHK 36x44,6x5,3 TTI 36x44x7 57,15x3,53 56,82x2,62 HD-63x40 GHK 40x48,6x5,3 TTI 40x48x6,3 57,15x3,53 56,82x2,62 HD-65x30 GHK 30x38,6x5,3 TTI 30x40x7,5 58,74x3,53 58,42x2,62 HD-65x35 GHK 35x43,6x5,3 TTI 35x45x8 58,74x3,53 58,42x2,62 HD-65x40 GHK 40x48,6x5,3 TTI 40x48x6,3 58,74x3,53 58,42x2,62 19

23 HD-75x40 GHK 40x48,6x5,3 TTI 40x50x11 68,26x3,53 66,34x2,62 HD-75x45 GHK 45x53,6x5,3 TTI 45x55x8 68,26x3,53 66,34x2,62 HD-80x30 GHK 30x38,6x5,3 TTI 30x40x7,5 73,03x3,53 71,12x2,62 HD-80x35 GHK 35x43,6x5,3 TTI 35x45x8 73,03x3,53 71,12x2,62 HD-80x40 GHK 40x48,6x5,3 TTI 40x50x11 73,03x3,53 71,12x2,62 HD-80x45 GHK 45x53,6x5,3 TTI 45x55x8 73,03x3,53 71,12x2,62 HD-80x50 GHK 50x58,6x5,3 TTI 50x60x8 73,03x3,53 71,12x2,62 HD-85x35 GHK 35x43,6x5,3 TTI 35x45x8 74,63x5,34 75,87x2,62 HD-85x40 GHK 40x48,6x5,3 TTI 40x50x11 74,63x5,34 75,87x2,62 HD-85x45 GHK 45x53,6x5,3 TTI 45x55x8 74,63x5,34 75,87x2,62 HD-85x50 GHK 50x58,6x5,3 TTI 50x60x8 74,63x5,34 75,87x2,62 HD-90x40 GHK 40x48,6x5,3 TTI 40x50x11 79,77x5,33 82,22x2,62 HD-90x45 GHK 45x53,6x5,3 TTI 45x55x8 79,77x5,33 82,22x2,62 HD-90x50 GHK 50x58,6x5,3 TTI 50x60x8 79,77x5,33 82,22x2,62 HD-90x60 GHK 60x68,6x5,3 TSE 60x72x10 79,77x5,33 82,22x2,62 HD-100x40 GHK 40x48,6x5,3 TTI 40x50x11 89,69x5,33 88,57x2,62 HD-100x45 GHK 45x53,6x5,3 TTI 45x55x8 89,69x5,33 88,57x2,62 HD-100x50 GHK 50x58,6x5,3 TTI 50x60x8 89,69x5,33 88,57x2,62 HD-100x56 GHK 56x66,6x5,3 TTI 56x71x11 89,69x5,33 88,57x2,62 HD-100x60 GHK 60x68,6x5,3 TSE 60x72x10 89,69x5,33 88,57x2,62 HD-100x70 GHK 70x82,6x5,3 TSE 70x85x12 89,69x5,33 88,57x2,62 HD-110x70 GHK 70x78,6x5,3 TSE 70x85x12 100x5,33 94,92x2,62 HD-125x70 GHK 70x78,6x5,3 TSE 70x85x12 113,67x5,33 113,97x2,62 HD-150x80 GHK 80x88,6x5,3 TTS 80x96x10,5 139,7x5,33 133,02x2,62 20

24 Końcówki cylindrów hydraulicznych FT ObciąŜenie Oznaczenie D S I D1 S1 L C* E Statyczne Dynamiczne (kn) (kn) HK-FT20x , HK-FT20x , HK-FT20x , HK-FT25x ,5 48 HK-FT25x ,5 48 HK-FT25x ,5 48 HK-FT30x HK-FT30x HK-FT30x HK-FT30x HK-FT35x HK-FT35x HK-FT35x HK-FT35x HK-FT35x80/ HK-FT40x , HK-FT40x , HK-FT40x , HK-FT40x , HK-FT50x HK-FT50x HK-FT50x HK-FT60x , HK-FT60x , HK-FT60x ,

25 Odkuwka końcówki siłownika KC Oznaczenie D1 D2 D3 I L1 L2 L3 S M R HK-KC40/ HK-KC50/ HK-KC63/ HK-KC80/

26 Końcówki siłowników hydraulicznych KC Oznacz. T A B C D E F G H J K HK-KC M 16X1,5 HK-KC M 16x1,5 HK-KC M 22x1,5 HK-KC M 27x2 23

27 Końcówka HCJ3-... Oznacz. T A B C D E F HK-CJ M 16x1,5 HK-CJ M 16x1,5 HK-CJ M 22x1,5 HK-CJ M 27x2 24

28 Tłoki CHB... Oznaczenie D M L1 L2 D1 Uszczelnienie HT-CHB32 32 M 14x1, TPL 32x22x15,5 HT-CHB40 40 M 16x1, TPL 40x26x15,5 HT-CHB50 50 M 20x1, TPL 50x34x20,5 HT-CHB60 60 M 24x1, TPL 60x44x18,4 HT-CHB63 63 M 24x1, TPL 63x47x18,4 HT-CHB63D 63 M 24x1, TPL 63x47x18,4 HT-CHB65 65 M 24x1, TPL 65x49x20,5 HT-CHB70 70 M 30x1, TPL 70x54x20,5 HT-CHB70/F 70 M 33x TPL 70x50x22,4 HT-CHB80 80 M 30x1, TPL 80x62x22,5 HT-CHB90 90 M 39x TPL 90x70x22,4 HT-CHB95 95 M 48x TPL 95x75x22,4 HT-CHB M 39x DSM 100x80x35 HT-CHB100/TPM 100 M 39x TPM 100x85x20 HT-CHB M 45x DSM 110x90x35 HT-CHB M 48x DSM 125x100x45 HT-CHB M 48x DSM 140x115x45 HT-CHB M 52x DSM 160x135x45 25

29 Tłoki PIS... HT-35x15 HT-40x15 HT-45x15 HT-50x20 HT-55x20 HT-60x20 HT-60x24 HT-60x27 HT-63x20 HT-63x27 HT-65x20 HT-65x24 HT-70x20 HT-70x24 HT-70x27 HT-75x24 HT-75x27 HT-80x24 HT-80x27 HT-80x30 HT-85x24 HT-85x27 HT-90x27 HT-90x33 HT-100x27 HT-100x33 HT-110x33 HT-110x40 HT-120x40 HT-125x40 HT-140x40 HT-150x40 HT-160x51 26

30 Obejma Oznaczenie D f7 E H9 A B C F G I HO-20x HO-25x HO-25x HO-30x HO-30x HO-30x HO-35x HO-35x HO-35x HO-40x HO-40x HO-45x HO-45x HO-45x HO-45x HO-50x HO-50x HO-50x HO-50x

31 Nabki Wersja A / pod uszczelnienie "Oring" gniazdo wg PN/M Oznaczenie F H D Masa Oring NB-12x1,5 M 12x1, ,014 9,3x2,4 NB-14x1,5 M 14x1, ,029 11,3x2,4 NB-16x1,5 M 16x1, ,045 13,3x2,4 NB-18x1,5 M 18x1, ,052 15,3x2,4 NB-20x1,5 M 20x1, ,059 17,3x2,4 NB-22x1,5 M 22x1, ,063 19,3x2,4 NB-27x2 M 27x ,082 23,2x3 NB-33x2 M 33x ,104 29,2x3 Wersja R Oznaczenie F H D Masa NB-1/4" 1/4" ,030 NB-3/8" 3/8" ,043 NB-1/2" 1/2" ,054 NB-3/4" 3/4" ,096 NB-1" 1" ,153 NB-14x1,5/1 M 14x1, ,029 NB-16x1,5/1 M 16x1, ,045 NB-18x1,5/1 M 18x1, ,052 NB-22x1,5/1 M 22x1, ,063 28

32 Rozdzielacze monoblokowe Rozdzielacze monoblokowe BM 30 Przepływ nominalny - 35 l/min. Max 45l/min Ciśnienie Liczba Kod Maron Typ kg [bar] sekcji BM30/1 BM30/1 GU/MO A ,20 Przy zamawianiu sekcji zatrzaskowej A8 zamiast A1 Rozdzielacze monoblokowe BM 35 Przepływ nominalny - 30 l/min. Max 35l/min Kod Maron Typ BM35/1 BM35/1 GU/MO A ,80 BM35/2 BM35/2 GU/MO A1x ,70 BM35/3 BM35/3 GU/MO A1x ,80 BM35/4 BM35/4 GU/MO A1x ,60 BM35/5 BM35/5 GU/MO A1x ,40 BM35/6 BM35/6 GU/MO A1x ,20 Przy zamawianiu sekcji zatrzaskowej A8 zamiast A1 Ciśnienie [bar] Liczba sekcji kg 29

33 Rozdzielacze monoblokowe BM 50 Przepływ nominalny - 50 l/min. Max 60l/min Kod Maron Typ Ciśnienie Liczba [bar] sekcji kg BM50/1 BM50/1 GU/MO A ,80 BM50/2 BM50/2 GU/MO A1x ,20 BM50/3 BM50/3 GU/MO A1x ,50 BM50/4 BM50/4 GU/MO A1x ,70 BM50/5 BM50/5 GU/MO A1x ,30 Przy zamawianiu sekcji zatrzaskowej A8 zamiast A1 Rozdzielacze monoblokowe BM 70 Przepływ nominalny - 65 l/min. Max 90l/min Kod Maron Typ Ciśnienie Liczba [bar] sekcji kg BM70/1 BM70/1 GU/MO A ,60 BM70/2 BM70/2 GU/MO A1x ,00 BM70/3 BM70/3 GU/MO A1x ,20 BM70/4 BM70/4 GU/MO A1x ,50 BM70/5 BM70/5 GU/MO A1x ,70 BM70/6 BM70/6 GU/MO A1x ,00 Przy zamawianiu sekcji zatrzaskowej A8 zamiast A1 Rozdzielacze monoblokowe BM 100 Przepływ nominalny - 90 l/min. Max 100l/min Kod Maron Typ Ciśnienie Liczba [bar] sekcji kg BM100/1 BM100/1 GU/MO A ,70 BM100/2 BM100/2 GU/MO A1x ,20 BM100/3 BM100/3 GU/MO A1x ,50 Przy zamawianiu sekcji zatrzaskowej A8 zamiast A1 30

34 Szybkozłącze grzybkowe ISO A SD SM Kod Maron SM1/4" SD1/4" SM3/8" SD3/8" SM1/2" SD1/2" SM3/4" SD3/4" SM1" SD1" SM1"1/4 SD1"1/4 Średnica przelotu Gwint 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" CH 2 CH 3 E L 1 L 2 L ,5 42, , , Szybkozłącze sucho odcinane "FLAT FACE" SDS SMS Kod Maron Średnica przelotu Gwint CH 2 CH 3 E L 1 L 2 L 3 SMS1/4" SDS1/4" SMS3/8" SDS3/8" /4" 3/8" , ,5 63,5 SMS1/2" SDS1/2" 13 1/2" ,5 SMS3/4" SDS3/4" 20 1/2" ,5 76 SMS3/4" SDS3/4" SMS1" SDS1" SMS1"1/4 SDS1"1/ /4" 3/4" 1" , ,5 87, ,5 84,5 31

35 Podkładki metalowo-gumowe typu PPM Kod Maron Wymiary gniazda A B C D E F min. ciśnienie rozerwania [Mpa] PM12 PM14 PM16 PM18 PM20 PM22 PM24 PM27 PM30 PM33 PM36 20,00 14,40 12,70 9, ,00 16,40 14,70 11, ,00 18,40 16,70 1,50 13, ,00 20,40 18,70 14, ,00 22,50 20,70 16, ,00 24,40 22,70 0,40 18, ,00 26,40 24,70 20, ,00 29,00 27,20 23, ,00 39,00 33,00 31,00 25, ,00 35,80 33,70 28, ,00 38,80 36,70 31,10 88 Kod Wymiary gniazda Rodzaj Maron gwintu A B C D E F min. ciśnienie rozerwania [Mpa] PM1/4" 1/4" 20,57 15,21 13,74 11, ,03 PM3/8" 3/8" 23,80 18,75 17,28 14, PM1/2" 1/2" 28,58 23,01 21,54 18, PM5/8" 5/8" 31,75 24,97 23,49 0,50 2,49 20, PM3/4" 3/4" 34,93 28,53 27,05 24, PM1" 1" 42,80 36,88 33,89 30, ,38 PM1 1/4" 1 1/4" 52,38 45,93 42,93 38,

36 Manometry glicerynowe Parametry: Średnica manometru 63 mm Przyłącze 1/4" Średnica manometru 100 mm Przyłącze 1/2" Ciśnienie bar Radialne Przyłącze tylne Tablicowe 4 KPM-04 KPM-04/T KPM-04/TT 6 KPM-06 KPM-06/T KPM-06/TT 10 KPM-10 KPM-10/T KPM-10/TT 25 KPM-25 KPM-25/T KPM-25/TT 60 KPM-60 KPM-60/T KPM-60/TT 100 KPM-100 KPM-100/T KPM-100/TT 250 KPM-250 KPM-250/T KPM-250/TT 400 KPM-400 KPM-400/T KPM-400/TT 600 KPM-600 KPM-600/T KPM-600/TT 33 tel/fax

37 Przewody pomiarowe Przewody pomiarowe L mm p max Wymiary 400 Ch-1 mm Ch-2 mm MPa p max 1,0 MPa 2,5 MPa 6 MPa 10 MPa 16 MPa 25 MPa 40 MPa 63 MPa D mm 63 Wymiary D1 mm ISO 228 G1/4 W ofercie posiadamy równieŝ manometry z przyłączem tylnym centrycznym- gwint ½ 34 tel/fax

38 Złącza pomiarowe gwintowane 35 tel/fax

39 Zawory hydrauliczne Zawór przełączający 3-drogowy otwarty lub zamknięty w pozycji środkowej Gwint Przepływ max Ciśnienie max VDDF3V02 DDF3V02 3/8" VDDF3V03 DDF3V03 1/2" VDDF3V04 DDF3V04 3/4" VDDF3V05 DDF3V05 1" VDDF3V06 DDF3V07 1 1/2" Wysokociśnieniowy zawór przełączający 3- drogowy otwarty lub zamknięty w pozycji środkowej VDDF3VA/P02 DDF3VA/P02 3/8" VDDF3VA/P03 DDF3VA/P03 1/2" VDDF3VA/P04 DDF3VA/P04 3/4" VDDF3VA/P05 DDF3VA/P05 1" Zawór przełączający 6-drogowy otwarty lub zamknięty w pozycji środkowej Gwint Przepływ max Ciśnienie max VDDF6V/02 DDF6V/02 3/8" VDDF6V/03 DDF6V/03 1/2" VDDF6V/04 DDF6V/04 3/4" VDDF6V/05 DDF6V/05 1" Zawór przełączający 4- drogowy otwarty lub zamknięty w pozycji środkowej Gwint Przepływ max Ciśnienie max VIDF4V02 IDF4V02 3/8" VIDF4V02 IDF4V02 1/2" VIDF4V02 IDF4V02 3/4" Zawór kulowy odcinający 2- drogowy Gwint Przepływ max Ciśnienie max VP2V01 RSAP2V01 1/4" VP2V02 RSAP2V02 3/8" VP2V03 RSAP2V03 1/2" VP2V04 RSAP2V04 3/4" VP2V05 RSAP2V05 1" VP2V06 RSAP2V06 1 1/4" VP2V07 RSAP2V07 1 1/2"

40 Zawory hydrauliczne Zawór kulowy 3 -drogowy VP3V01 RSAP3V01 1/4" VP3V02 RSAP3V02 3/8" VP3V03 RSAP3V03 1/2" VP3V04 RSAP3V04 3/4" VP3V05 RSAP3V05 1" Zawór przeciąŝeniowy - cardrige VMDC20 VMDC VMDC35 VMDC VMDC80 VMDC Zawór przeciąŝeniowy VMD2001 VMD2001 1/4" VMD2002 VMD2002 3/8" VMD3502 VMD3502 3/8" VMD3503 VMD3503 1/2" VMD8003 VMD8003 1/2" VMD8004 VMD8004 3/4" Zawór przeciąŝeniowy w układzie krzyŝowym VMDI3502 VMDI3502 3/8" VMDI3503 VMDI3503 1/2" VMDI8003 VMDI8003 1/2" VMDI8004 VMDI8004 3/4" Zawór sekwencyjny VS3502 VS3502 3/8" VS3503 VS3503 1/2"

41 Zawory hydrauliczne Zawór zwrotny typu kulowego lub grzybkowego VUR01C VUR01C 1/4" VUR01S VUR01S 1/4" VUR02C VUR02C 3/8" VUR02S VUR02S 3/8" VUR03C VUR03C 1/2" VUR03S VUR03S 1/2" VUR04C VUR04C 3/4" VUR04S VUR04S 3/4" VUR05C VUR05C 1" VUR06C VUR06C 1 1/4" VUR07C VUR07C 1 1/2" C - grzybek S - kula Zawór zwrotny nabojowy VUI01 VUI01 1/4" VUI02 VUI02 3/8" VUI03 VUI03 1/2" VUI04 VUI04 3/4" Zawór zwrotny bliźniaczy o mocowaniu płytowym VPDE01F VPDE01F 1/4" VPDE015F VPDE015F 3/8" VPDE02F VPDE02F 3/8" VPDE025F VPDE025F 1/2" VPDE03F VPDE03F 1/2" VPDE035F VPDE035F 3/4" Zawór zwrotny nabojowy VUC-20 VUC VUC-40 VUC VUC-80 VUC Zawór zwrotny sterowany VRSE01F VRSE01F 1/4" VRSE015F VRSE015F 3/8" VRSE02F VRSE02F 3/8" VRSE025F VRSE025F 1/2" VRSE03F VRSE03F 1/2" VRSE04F VRSE04F 3/4"

42 Zawory hydrauliczne Zawór zwrotny sterowany typ wg normy DIN2353 VRSE01A VRSE01A 1/4" VRSE015A VRSE015A 3/8" VRSE02A VRSE02A 3/8" VRSE025A VRSE025A 1/2" VRSE03A VRSE03A 1/2" Zawór odcinający przy pęknięciu przewodu hydraulicznego VUBA01 VUBA01 1/4" VUBA02 VUBA02 3/8" VUBA03 VUBA03 1/2" VUBA04 VUBA04 3/4" VUBA05 VUBA05 1" Zawór zwrotny sterowany liniowo VBPS001 VBPS001 1/4" VBPS002 VBPS002 3/8" VBPS003 VBPS003 1/2" VBPS004 VBPS004 3/4" Zawór zwrotny sterowany + by-pass VRPSE-01 VRPSE-01 1/4" VRPSE-015 VRPSE-015 3/8" Regulator przepływu dwukierunkowy 90st. VRFB9001 VRFB9001 1/4" VRFB9002 VRFB9002 3/8" VRFB9003 VRFB9003 1/2" VRFB9004 VRFB9004 3/4"

43 Zawory hydrauliczne Złącze obrotowe 90 st. GG9001 GG9001 1/4" GG9002 GG9002 3/8" GG9003 GG9003 1/2" GG9004 GG9004 3/4" GG9005 GG9005 1" GG9006 GG /4" GG9007 GG /2" GG9009 GG9009 2" Zawór przełączający VU-SF01 VU-SF01 1/4" VU-SF02 VU-SF02 3/8" VU-SF03 VU-SF03 1/2" VU-SF04 VU-SF04 3/4" Wysokociśnieniowy zawór przełączający 6-drogowy otwarty lub zamknięty w pozycji środkowej. VDF6VAP02 DDF6VAP02 3/8" VDF6VAP03 DDF6VAP03 1/2" VDF6VAP04 DDF6VAP04 3/4" VDF6VAP05 DDF6VAP05 1" Wysokociśnieniowy zawór przełączający 8-drogowy otwarty lub zamknięty w pozycji środkowej. VIDF8V02 IDF8V02 3/8" VIDF8V03 IDF8V03 1/2" VIDF8V04 IDF8V04 3/4" Zawór odcinający od manometru VEMIL01 EMIL01 1/4" VEM 9001 EM /4"

44 Rregulatory przepływu Regulator przepływu jednokierunkowy 90 st. Kod Maron TYP VRFU9001 VRFU9001 1/4" VRFU9002 VRFU9002 3/8" VRFU9003 VRFU9003 1/2" VRFU9004 VRFU9004 3/4" Regulator przepływu z zaworem zwrotnym Kod Maron TYP VRF01C VRF01C 1/4" VRF02C VRF02C 3/8" VRF03C VRF03C 1/2" VRF04C VRF04C 3/4" VRF05C VRF05C 1" VRF06C VRF06C 1 1/4" VRF07C VRF07C 1 1/2" Regulator przepływu nastawialny Kod Maron TYP VRD01 VRD01 1/4" 1\ VRD02 VRD02 3/8" 2\ VRD03 VRD03 1/2" 15\ VRD04 VRD04 3/4" 35\ VRD05 VRD05 1" 80\ UWAGA: Przy zamówieniu naleŝy podać zakres regulowanego przepływu. Regulator przepływu nienastawialny Kod Maron TYP VSC01 VSC01 1/4" 1\ VSC02 VSC02 3/4" 2\ VSC03 VSC03 1/2" 12\ Złącze obrotowe liniowe Kod Maron TYP GGIL01 GGIL01 1/4" GGIL02 GGIL02 3/8" GGIL03 GGIL03 1/2" GGIL04 GGIL04 3/4" GGIL05 GGIL05 1" GGIL06 GGIL06 1 1/4" GGIL07 GGIL07 1 1/2" GGIL09 GGIL09 2"
