2 2 System ogrzewania i chłodzenia przyszłości! Krok w stronę wyeliminowania zanieczyszczeń oraz emisji CO₂ Zwiększająca się ilości CO₂ oraz innych gazów cieplarnianych jako główne zmartwienie. Zgodnie z deklaracją EU o redukcji o 20% emisji do 2020r, straty energii wynikające z dostarczania ciepła na potrzeby ogrzewania mieszkań oraz ciepłej wody użytkowej zostały zakwalifikowane jako główne cele redukcji. Pompy ciepła powietrze woda uważane są za odnawialną energię w porównaniu do systemów grzewczych opartych na paliwach kopalnych lub energii elektrycznej. Uważane są obecnie jako idealne rozwiązania do ogrzewania i przygotowania ciepłej wody użytkowej. Produkcja ciepła dla mieszkań prz ele em tra wy kos 3 Estia - pompa ciepła powietrze woda Toshiba jest idealnym rozwiązaniem zwiększającym wydajność energetyczną (COP), przy wykorzystaniu powietrza jako źródła energii. To kompletny system zaprojektowany w celu zapewnienia odpowiedniej temperatury w pomieszczeniach, dostarczenia ciepłej wody użytkowej oraz jako dodatkowa korzyść, możliwość klimatyzowania w cieplejszych porach roku. System Toshiba jest w stanie obsługiwać dwie niezależne strefy. To rozwiązanie daje możliwość dostarczenia wody różnym odbiornikom w różnych temperaturach do 55 C. Nowa technologia pozwala zwiększyć oszczędność energii, a niezawodność T hib j j dł i j 4 który doprowadził do znaczących oszczędności energii oraz wzrostu wydajności

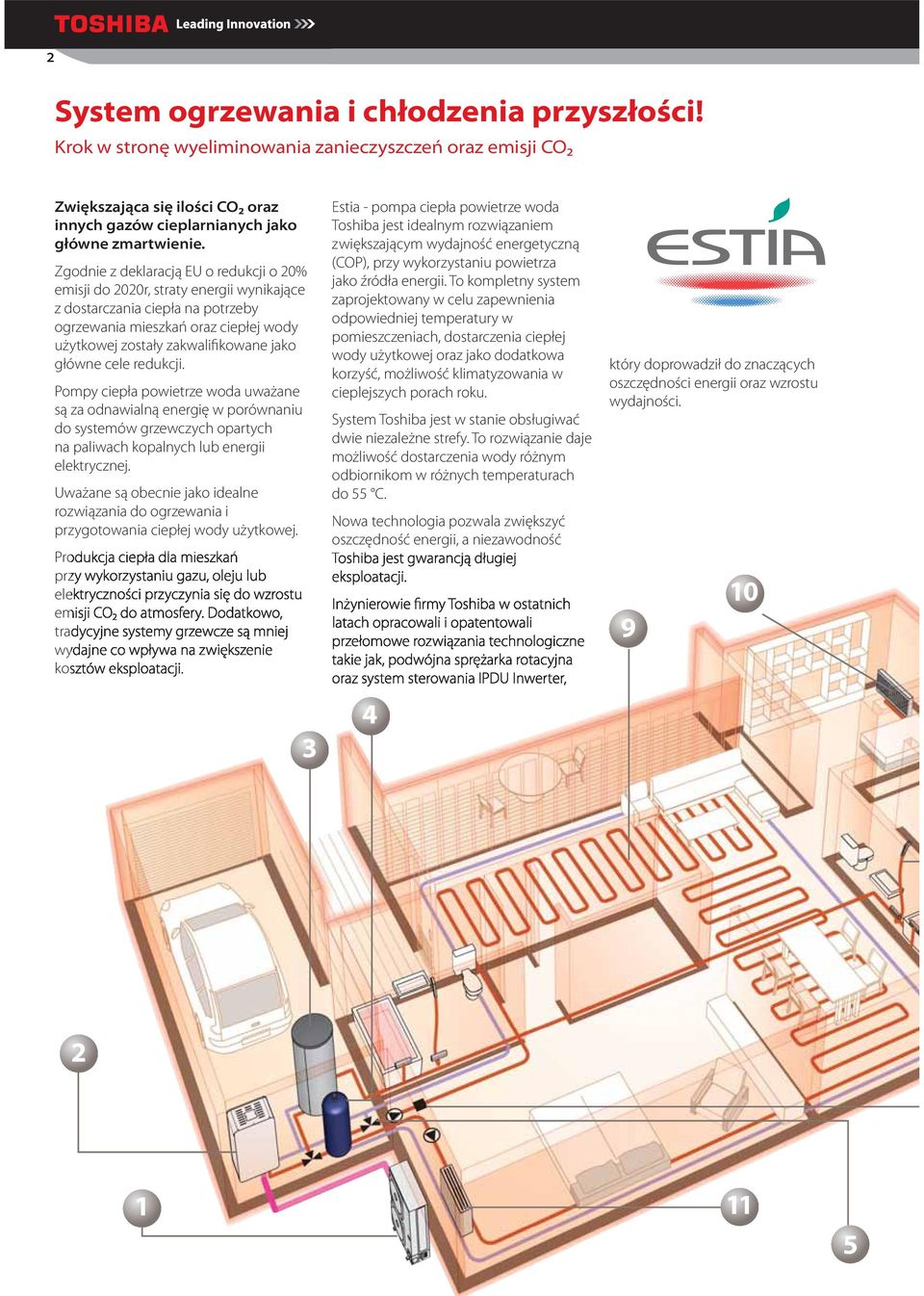

3 Zbiornik ciepłej wody użytkowej 4. Zbiornik wyrównawczy * 5. Zawór mieszający * 6. Czujnik temperatury 7. Ciepła woda użytkowa 8. Przenośny sterownik z programatorem tygodniowym 9. Ogrzewanie podłogowe * Toshiba posiada długoletnie doświadczenie w To produkcji pomp ciepła powietrze-powietrze. Tak pr r samo niezawodna i wielokrotnie nagradzana a technologia jest źródłem nowych pomp ciepła e powietrze woda. Przede wszystkim nowoczesna po o technologia inwerterowa oraz podwójna e sprężarka rotacyjna DC. p Pompy ciepła Estia działają w oparciu o pewny i Po o bezpieczny czynnik chłodniczy R-410A. be e Wysoko wydajny płytowy wymiennik ciepła otrzymuje optymalną ilość czynnika aby wyprodukować ciepłą wodę o niskich lub średnich parametrach (20-55 C), lub zimną wodę (10-20 C). Dodatkowo nagrzewnica (3, 6 lub 9 kw jako opcja) wspomaga pracę urządzenia w skrajnych warunkach. scala zaawansowaną kontrolę temperatury wody aby umożliwić optymalną dystrybucję do odbiorników i zbiornika ciepłej wody użytkowej. 10. * 11. Fan coil *dostarczane lokalnie Zbiornik ciepłej wody użytkowej Zbiornik Estia ze stali nierdzewnej, zaizolowany przystosowany do produkcji ciepłej wody użytkowej. Osiągi całego systemu są zoptymalizowane dzięki zintegrowanemu współosiowemu wymiennikowi ciepła, który używa ciepłej wody wyprodukowanej przez pompę ciepła. Zoptymalizowany układ kontroli, steruje grzałką elektryczną w przypadku dodatkowego zapotrzebowania. To rozwiązanie redukuje koszt eksploatacji oraz gwarantuje stały poziom temperatury ciepłej wody. Trzy wielkości zbiorników (150, 210 lub 300 litrów) spełnią oczekiwania wszystkich domowników.

4 4 Korzyści Najlepsza na Świecie sprawność energetyczna - COP 4,66* Z najlepszym COP, pompy ciepła Estia dostarczają więcej ciepła przy mniejszym zużyciu energii. Estia wykonana jest z elementów najwyższej jakości, które przyczyniają się do wyjątkowej energooszczędności. Przy wykorzystaniu technologii inwerterowej, Estia dostarcza wymaganą ilość ciepła, w ten sposób zużywa konkretnie potrzebną w danym momencie ilość energii elektrycznej. Temperatura ciepłej wody jest również optymalizowana dzięki zaawansowanemu sterownikowi Toshiba w zależności od temperatury zewnętrznej. W przypadku ocieplenia, pompa ciepła automatycznie zmniejsza temperaturę aby dostosować zapotrzebowanie do panujących warunków zewnętrznych. Ten sam układ logiczny pozwala również przewidywać wzrost zapotrzebowania na ciepło ze względu na pogorszenie warunków atmosferycznych; całkowity system zarządzania temperaturą gwarantuje najlepsze warunki komfortu. Wszystkie te oszczędności mają pozytywny wpływ na indywidualny rachunek za energię oraz globalne ograniczenie emisji CO₂ do atmosfery. *model 11kW Prostota instalacji Szybka i bezproblemowa instalacja. może być bezpiecznie instalowany w większości miejsc każdego domostwa. Nie ma konieczności stosowania kominów ani podpiwniczeń co przysparza dodatkowej pracy. Kompaktowa jednostka zewnętrzna może być umiejscowiona gdziekolwiek na zewnątrz budynku lub na balkonie dzięki wydłużonym instalacjom. Świadomi odpowiedzialności za Środowisko Używając pomp ciepła Estia Toshiby wnosisz wkład w globalną redukcję emisji CO₂ do atmosfery oraz ograniczenie zużycia paliw kopalnych i innych nie odnawialnych źródeł energii. W przypadku konserwacji, całość chynnika chłodniczego R410A (nie niszczący warstwy ozonowej) może być wessany do jednostki zewnętrznej dzięki wbudowanej pompie. Jeden system, wiele zastosowań Pompy ciepła Estia mogą być użyte w kombinacji z różnymi odbiornikami: istniejące grzejniki, ogrzewanie podłogowe lub fan coile. Właściwa temperatura we właściwym czasie Może produkować wodę o różnych parametrach dla kilku zastosowań jednocześnie. Pompy ciepła Estia, firmy Toshiba pracują bez problemów przy niskich temperaturach zewnętrznych do -20 C w zimie i do 43 C w lato. System ma wbudowane unikalne zabezpieczenie anty zamrożeniowe.

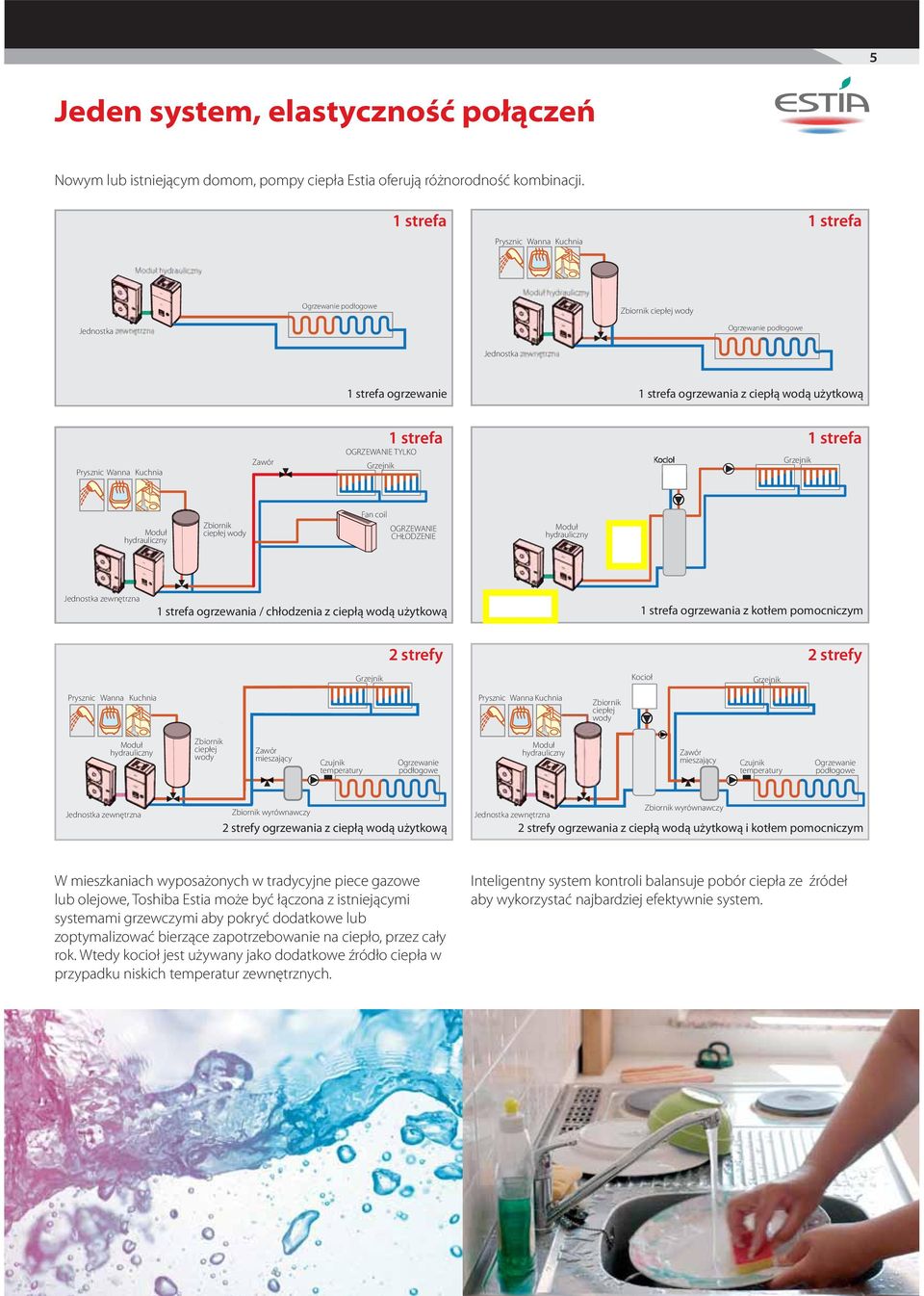

5 5 Jeden system, elastyczność połączeń Nowym lub istniejącym domom, pompy ciepła Estia oferują różnorodność kombinacji. 1 strefa Prysznic Wanna Kuchnia 1 strefa Ogrzewanie podłogowe Zbiornik ciepłej wody Jednostka Ogrzewanie podłogowe Jednostka 1 strefa ogrzewanie 1 strefa ogrzewania z ciepłą wodą użytkową Prysznic Wanna Kuchnia Zawór 1 strefa OGRZEWANIE TYLKO 1 strefa Zbiornik ciepłej wody Fan coil OGRZEWANIE CHŁODZENIE Zbiornik 1 strefa ogrzewania / chłodzenia z ciepłą wodą użytkową 1 strefa ogrzewania z kotłem pomocniczym 2 strefy 2 strefy Kocioł Prysznic Wanna Kuchnia Prysznic Wanna Kuchnia Zbiornik ciepłej wody Zbiornik ciepłej wody Zawór mieszający Czujnik temperatury Ogrzewanie podłogowe Zawór mieszający Czujnik temperatury Ogrzewanie podłogowe Zbiornik wyrównawczy 2 strefy ogrzewania z ciepłą wodą użytkową Zbiornik wyrównawczy 2 strefy ogrzewania z ciepłą wodą użytkową i kotłem pomocniczym W mieszkaniach wyposażonych w tradycyjne piece gazowe lub olejowe, Toshiba Estia może być łączona z istniejącymi systemami grzewczymi aby pokryć dodatkowe lub zoptymalizować bierzące zapotrzebowanie na ciepło, przez cały rok. Wtedy kocioł jest używany jako dodatkowe źródło ciepła w przypadku niskich temperatur zewnętrznych. Inteligentny system kontroli balansuje pobór ciepła ze źródeł aby wykorzystać najbardziej efektywnie system.

6 6 Wszystko pod kontrolą Sterownik został stworzony z myślą o prostej, intuicyjnej i bezproblemowej obsłudze. Możliwość kontrolowania nastaw w dwóch strefach jednocześnie. Sterownik daje możliwość konfigurowania i obserwowania parametrów ciepłej wody użytkowej. Programator czasowy: Programowanie wymaganych funkcji można realizować dla dnia i nocy każdego dnia tygodnia (do 10 funkcji/dzień) Zarządzanie ogrzewaniem: wybierz tryb pracy dla dwóch różnych stref temperaturowych, uwzględnij wybór automatycznej krzywej grzania lub stałą temperaturę wody. 3 ważne funkcje: Praca nocna: samoczynne dopasowanie temperatury podczas nocy Zabezpieczenie przeciwzamrożeniowe: umożliwia bezbłędną pracę przy niskich temperaturach zewnętrznych. Cicha praca nocna: redukcja głośności jednostki zewnętrznej o 6 do 7dB(A)*, wysoko cenione na osiedlach mieszkaniowych. Ciepła woda użytkowa: aktywuje funkcje ciepłej wody. Dwa dodatkowe przyciski, umożliwiające w prosty sposób aktywować następujące funkcje. Doładowanie ciepłej wody: aby natychmiast zwiększyć temperaturę ciepłej wody. Funkcja anty bakteryjna: w określonych odstępach czasu i zaprogramowantch porach, zasobnik podgrzewa wodę aby zabić wszystkie bakterie Na wyświetlaczu pojawiają sie odpowiednie ikony dla wybranych funkcji aby ułatwić identyfikacje trybu pracy systemu. *W normalnych warunkach. Wymusza zmniejszenie poboru prądu. Poprawione uzwojenie silnika zwiększa jego efektywnośc Zwiększona kompresja dzięki zastosowaniu dokładniejszych komponentów Zaawansowana technologia Toshiba Inwerterowy system Toshiba wykorzystuje nową kontrolę wektorową IPDU, która zwiększa zakres częstotliwości i zasilania. Podwójna sprężarka rotacyjna DC Toshiba zapewnia szerokie spektrum wydajności z wydajnym systemem zarządzania energią, który redukuje zużycie prądu. Poprawę osiągów uzyskano dzięki szybkiemu przetwornikowi, który kalkuluje i optymalizuje pobór prądu sprężarki. Przeprojektowany kanał przepływowy zwiększa kompresje

7 7 Mechanizm oszczędności Motywacja Każdy kraj w Europie wprowadził lub jest w fazie promowania programów motywujących do instalowania systemów z wykorzystaniem pomp ciepła. Dodatkowe dotacje lub odliczenia podatkowe obliczane są na podstawie nominalnego współczynnika COP, w nawiązaniu do wzrastającego rocznego zużycia energii. Instalacja pomp ciepła Estia z najwyższym nominalnym współczynnikiem COP i wyśmienitymi wartościami współczynnika COP przy częściowym obciążeniu dzięki zastosowaniu podwójnej sprężarki rotacyjnej DC, jest gwarancją dopasowania do wszystkich wymogów lokalnych władz. Zakres temperatur ciepłej wody CIEPŁA WODA UŻYTKOWA OGRZEWANIE od +40 C do +75 C do +55 C Ciepła woda użytkowa do +55 C Fan coil Zbiornik ciepłej wody użytkowej do +35/40 C Ogrzewanie podłogowe Instalator może wybrać: stałą temperaturą ciepłej wody lub automatyczną kontrolę krzywej grzania. Jesienią, kiedy mamy temperatury przejściowe, pompa ciepla Estia nie operuję z pelną wydajnością. Automatyczna kontrola krzywej grzania samoczynnie regulej temperaturę uwzględniając warunki zewnętrzne, optymalizując zużycie energii w trybie grzania. Ten wyjątkowy system zarządzania wydajnością został stworzony przy wykorzystaniu zaawansowanego sterowaniu inwerterowego jednostek zewnętrznych Toshiba.

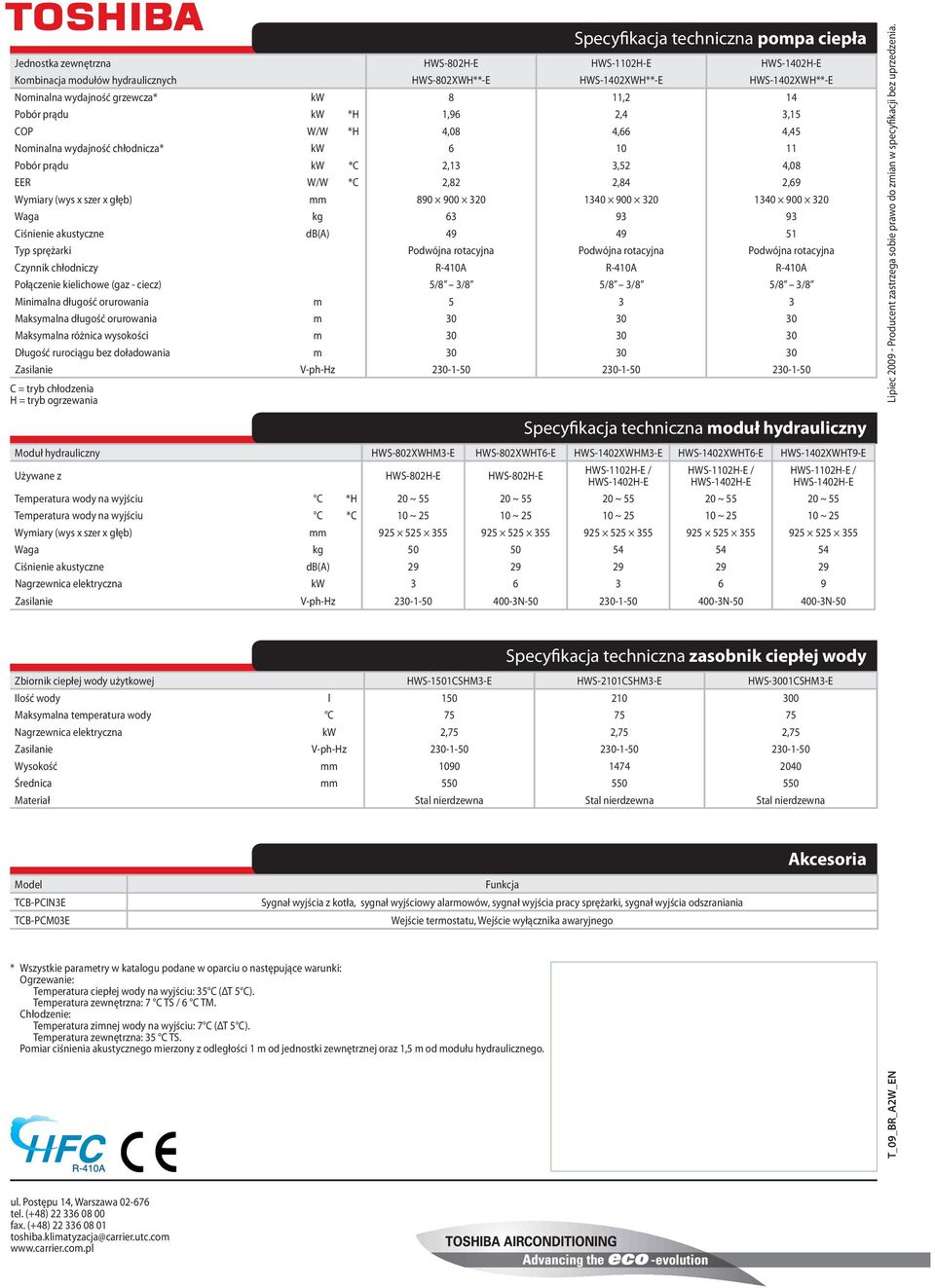

8 Specyfikacja techniczna pompa ciepła HWS-802H-E HWS-1102H-E HWS-1402H-E Kombinacja modułów ch HWS-802XWH**-E HWS-1402XWH**-E HWS-1402XWH**-E Nominalna wydajność grzewcza* kw 8 11,2 14 Pobór prądu kw *H 1,96 2,4 3,15 COP W/W *H 4,08 4,66 4,45 Nominalna wydajność chłodnicza* kw Pobór prądu kw *C 2,13 3,52 4,08 EER W/W *C 2,82 2,84 2,69 Wymiary (wys x szer x głęb) mm Waga kg Ciśnienie akustyczne db(a) Typ sprężarki Podwójna rotacyjna Podwójna rotacyjna Podwójna rotacyjna Czynnik chłodniczy R-410A R-410A R-410A Połączenie kielichowe (gaz - ciecz) 5/8 3/8 5/8 3/8 5/8 3/8 Minimalna długość orurowania m Maksymalna długość orurowania m Maksymalna różnica wysokości m Długość rurociągu bez doładowania m Zasilanie V-ph-Hz C = tryb chłodzenia H = tryb ogrzewania Lipiec Producent zastrzega sobie prawo do zmian w specyfikacji bez uprzedzenia. Specyfikacja techniczna moduł HWS-802XWHM3-E HWS-802XWHT6-E HWS-1402XWHM3-E HWS-1402XWHT6-E HWS-1402XWHT9-E Używane z HWS-802H-E HWS-802H-E HWS-1102H-E / HWS-1402H-E HWS-1102H-E / HWS-1402H-E HWS-1102H-E / HWS-1402H-E Temperatura wody na wyjściu C *H 20 ~ ~ ~ ~ ~ 55 Temperatura wody na wyjściu C *C 10 ~ ~ ~ ~ ~ 25 Wymiary (wys x szer x głęb) mm Waga kg Ciśnienie akustyczne db(a) Nagrzewnica elektryczna kw Zasilanie V-ph-Hz N N N-50 Specyfikacja techniczna zasobnik ciepłej wody Zbiornik ciepłej wody użytkowej HWS-1501CSHM3-E HWS-2101CSHM3-E HWS-3001CSHM3-E Ilość wody l Maksymalna temperatura wody C Nagrzewnica elektryczna kw 2,75 2,75 2,75 Zasilanie V-ph-Hz Wysokość mm Średnica mm Materiał Stal nierdzewna Stal nierdzewna Stal nierdzewna Akcesoria Model TCB-PCIN3E TCB-PCM03E Funkcja Sygnał wyjścia z kotła, sygnał wyjściowy alarmowów, sygnał wyjścia pracy sprężarki, sygnał wyjścia odszraniania Wejście termostatu, Wejście wyłącznika awaryjnego * Wszystkie parametry w katalogu podane w oparciu o następujące warunki: Ogrzewanie: Temperatura ciepłej wody na wyjściu: 35 C (ΔT 5 C). Temperatura zewnętrzna: 7 C TS / 6 C TM. Chłodzenie: Temperatura zimnej wody na wyjściu: 7 C (ΔT 5 C). Temperatura zewnętrzna: 35 C TS. Pomiar ciśnienia akustycznego mierzony z odległości 1 m od jednostki zewnętrznej oraz 1,5 m od modułu hydraulicznego. T_09_BR_A2W_EN ul. Postępu 14, Warszawa tel. (+48) fax. (+48) toshiba.klimatyzacja@carrier.utc.com
