1 Hercules Condensing Zeus Victrix Victrix Plus 27 Nowoczesne Funkcjonalne Oszczêdne atwe w obs³udze Kondensacyjne kot³y gazowe

2 Technologia kondensacyjna Nowoczesna technologia kondensacyjna zastosowana w kot³ach Hercules, Victrix oferuje u ytkownikom wymierne korzyœci. Technologia kondensacyjna zastosowana w kot³ach Hercules i Victrix w znaczny sposób zwiêksza sprawnoœæ kot³a poprzez odzyskiwanie ciep³a zawartego w produktach spalania gazu. Para wodna, bêd¹ca jednym z produktów spalania zostaje sch³odzona do punktu rosy, co prowadzi do jej skroplenia. Energia powstaj¹ca w tym procesie zostaje odzyskana przez modu³ kondensacyjny, zmniejszaj¹c tym samym zu ycie gazu. Zastosowanie mikroprocesora umo liwia pod³¹czenie termostatu pogodowego oraz sondy temperatury zewnêtrznej, pozwalaj¹cych na bardzo dok³adne dostosowanie parametrów pracy kot³a do zapotrzebowania cieplnego pomieszczenia i do zmiany warunków pogodowych. Ca³kowite spalanie gazu przy automatycznie, optymalnie przygotowanej mieszance powoduje wyj¹tkowo nisk¹ emisjê substancji szkodliwych dla œrodowiska. Zalety kot³ów kondensacyjnych oszczêdnoœæ - niskie zu ycie gazu nowoczesnoœæ spe³niaj¹ najbardziej rygorystyczne normy jakoœciowe komfort u ytkowania najnowsze rozwi¹zania technologiczne niska emisja spalin przyjazny œrodowisku Modu³ kondensacyjny Serce nowej technologii Porównanie sprawnoœci kot³a tradycyjnego i kondensacyjnego

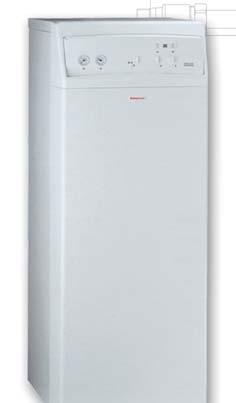

3 Hercules Condensing stoj¹cy kocio³ kondensacyjny z wbudowanym zasobnikiem c.w.u. ze stali nierdzewnej o poj. 120l Hercules Condensing to najnowoczeœniejszy kocio³ kondensacyjny o wszechstronnych mo liwoœciach. Stanowi idealne i bardzo oszczêdne w eksploatacji rozwi¹zanie dla domków jednorodzinnych i du ych mieszkañ w zakresie centralnego ogrzewania i produkcji ciep³ej wody u ytkowej. Kocio³ Hercules Condensing mo e niezale nie obs³ugiwaæ i sterowaæ ró nymi strefami centralnego ogrzewania: - strefa grzejnikowa+strefa ogrzewania pod³ogowego, - dwie lub trzy strefy grzejnikowe. Mo liwoœæ wspó³pracy z kolektorem s³onecznym pozwala na znaczne oszczêdnoœci zu ycia gazu na potrzeby produkcji c.w.u. Zastosowanie technologii kondensacyjnej wraz z systemem wstêpnego przygotowania mieszanki gazowo-powietrznej i mikroprocesorow¹ kontrol¹ temperatur sprawia, e kot³y Hercules Condensing spe³niaj¹ oczekiwania najbardziej wymagaj¹cych u ytkowników w zakresie oszczêdnoœci. Mo liwoœci technologiczne kot³ów Hercules Condensing Hercules Condensing

4 Hercules Condensing stoj¹cy kocio³ kondensacyjny z wbudowanym zasobnikiem c.w.u. ze stali nierdzewnej o poj. 120l Schemat hydrauliczny kot³a Hercules Condensing ze stref¹ ogrzewania pod³ogowego i jedn¹ stref¹ grzejnikow¹ Hercules Condensing posiada seryjnie zainstalowany kompensator hydrauliczny, umo liwiaj¹cy wiêksze przep³ywy w przypadku pod³¹czenia do du ych instalacji

5 Kocio³ przystosowany jest do instalacji mieszanych (grzejniki i ogrzewanie pod³ogowe) po zainstalowaniu zestawu niskiej temperatury zawieraj¹cej pompê, zawór mieszaj¹cy i centralkê steruj¹c¹ (wersja ABT jest fabrycznie wyposa ona w wymieniony zestaw). Zasobnik ze stali nierdzewnej o pojemnoœci 120 l z dwoma wê ownicami pozwala na pod³¹czenie kolektora s³onecznego. Kocio³ mo e wspó³pracowaæ ze sterownikiem pogodowym i z sond¹ zewnêtrzn¹. Sterownik pogodowy Wnêtrze kot³a z widocznym zasobnikiem ze stali nierdzewnej Dane techniczne Jednostka miary Herc. 20 Cond. Herc. 27 Cond. Moc cieplna nominalna kot³a kcal/h (kw) 23,5 31,4 Moc cieplna minimalna kot³a kcal/h (kw) 4,7 6,2 Sprawnoœæ przy mocy znamionowej dla (80/60 C) % 98,0 98,0 Sprawnoœæ przy 30% mocy znamionowej dla (80/60 C) % 93,0 94,0 Sprawnoœæ przy mocy znamionowej dla (40/30 C) % 106,0 107,0 Sprawnoœæ przy 30% mocy znamionowej dla (40/30 C) % 106,0 107,0 Oznaczenie efektywnoœci energetycznej (EWG 92/42) **** **** Pojemnoœæ zbiornika wyrównawczego c.w.u. l 5 5 Wydajnoœæ c.w.u. przez pierwsze 10 min ( T 30 C) l/min 25,6 26,2 Wydajnoœæ przy pracy ci¹g³ej T 30 C l/min 11,2 14,8 Wysokoœæ podnoszenia przy przep³ywie 1000 l/h m H 2 O 3,82 3,82 Pojemnoœæ zbiornika wyrównawczego c.o. l Emisja NOx mg/kwh Emisja CO mg/kwh Model Hercules 20 Condensing Hercules 27 Condensing Hercules 27 Condensing ABT Moc (kw) Pojemnoœæ zbiornika c.w.u. Elektroniczny zap³on i modulacja Stopieñ ochrony elektrycznej Niska emisja NOx i CO Strefa nskiej temperatury (pod³ogowa) Pod³¹czenie do kolektora s³onecznego Sterowanie pogodowe z sond¹ zewnêtrzn¹ Recyrkulacja c.w.u. 23, IP44 + opcja opcja opcja + 31, IP44 + opcja opcja opcja + 31, IP opcja opcja +

6 Victrix Zeus dwufunkcyjny, kondensacyjny, kocio³ wisz¹cy z wbudowanym zasobnikiem ze stali nierdzewnej o poj. 54 Victrix Zeus zosta³ zaprojektowany wed³ug za³o eñ: ciep³a woda bez ograniczeñ i minimalne wymiary. W efekcie powsta³ kocio³ wisz¹cy o niewielkich gabarytach, który nie wymaga dodatkowych pomieszczeñ na jego instalacjê, produkuj¹cy 700 l ciep³ej wody na godzinê! Ze wzglêdu na mo liwoœæ obni- enia mocy do 4,7 kw jest on równie doskona³ym rozwi¹zaniem dla mieszkañ o ma³ych powierzchniach. Victrix Zeus z powodzeniem ogrzeje tak e du e mieszkanie lub dom. Kluczem do sukcesu jest umieszczenie w kotle zasobnika ze stali nierdzewnej o poj. 54 l. Dziêki zastosowaniu technologii kondensacyjnej sprawnoœæ i oszczêdnoœæ kot³a zosta³a zwiêkszona do maksimum. Kocio³ mo e wspó³pracowaæ ze sterownikiem pogodowym z sond¹ zewnêtrzn¹. Mo na do niego pod³¹czyæ zestawy rozdzielaj¹ce na niezale ne strefy centralnego ogrzewania (np. strefa grzejnikowa i strefa pod³ogowa). Wnêtrze kot³a z widocznym panelem sterowania i wbudowanym zasobnikiem c.w.u. o poj. 54l Dane techniczne Jednostka miary Victrix Zeus 20 Victrix Zeus 27 Moc cieplna nominalna palnika kw 24,0 32,0 Moc cieplna minimalna palnika kw 5,0 6,6 Moc cieplna nominalna kot³a kw 23,5 31,4 Moc cieplna minimalna kot³a kw 4,7 6,2 Sprawnoœæ przy mocy znamionowej dla (80/60 C) % 98,0 98,0 Sprawnoœæ przy 30% mocy znamionowej dla (80/60 C) % 97,0 97,0 Sprawnoœæ przy mocy znamionowej dla (40/30 C) % 106,0 107,0 Sprawnoœæ przy 30% mocy znamionowej dla (40/30 C) % 103,1 107,0 Oznaczenie sprawnoœci energetycznej (EWG 92/42) **** **** Moc cieplna do produkcji c.w.u. kw 23,5 31,4 Wydajnoœæ przy pracy ci¹g³ej przez pierwsze 10 min( T 30 C) l/min 14,7 19,1 Minimalne ciœnienie (dynamiczne) obwodu c.w.u. bar 0,3 0,1 Maksymalne ciœnienie obwodu c.w.u. bar 8 8 Pojemnoœæ zbiornika wyrównawczego c.o. l Maksymalne ciœnienie robocze instalacji bar 3 3 Maksymalna temperatura pracy C Emisja CO mg/kwh Emisja NOx mg/kwh 50 35

7 Victrix Zeus W kotle zosta³ zastosowany system GAUDIUM MAGNUM (GM) patent Immergas umo liwiaj¹cy szybszy pobór podgrzanej wody z zasobnika. System GM aktywuje siê poprzez przekrêcenie pokrêt³a na panelu kot³a i w³¹cza siê automatycznie po odkrêceniu kranu. System GM daje u ytkownikom komfort i wiêcej ciep³ej wody u ytkowej w krótszym czasie. Zasobnik ze stali nierdzewnej Sterownik pogodowy

8 Victrix Plus 27 dwufunkcyjny, wisz¹cy kocio³ kondensacyjny, ze stoj¹cym zasobnikiem ze stali nierdzewnej Victrix Plus 27 przeznaczony jest dla u ytkowników, których zapotrzebowanie na ciep³¹ wodê jest wiêksze, np.: ze wzglêdu na du ¹ iloœæ punktów jej poboru lub wiêksz¹ iloœæ mieszkañców. Wiêksz¹ produkcjê ciep³ej wody umo liwia wolnostoj¹cy zasobnik wykonany ze stali nierdzewnej produkcji Immergas. Zasobnik ma pojemnoœæ 80, 120 lub 200 l i mo e byæ umieszczony w innym pomieszczeniu ni zainstalowany kocio³. Kocio³ mo e wspó³pracowaæ ze sterownikiem pogodowym z sond¹ zewnêtrzn¹. Mo na do niego pod³¹czyæ zestawy rozdzielaj¹ce na niezale ne strefy centralnego ogrzewania (np. strefa grzejnikowa i strefa pod³ogowa). Zasobnik 200 l mo e wspó³pracowaæ z kolektorem s³onecznym. Widok kot³a z wolnostoj¹cym zasobnikiem Zasobnik ze stali nierdzewnej o pojemnoœci 80 l, 120 l lub 200 l, z podwójnie zwijan¹ wê ownic¹ Dane techniczne Jednostka miary Victrix 27 Plus S Victrix 27 Plus 80 Victrix 27 Plus 120 Victrix 27 Plus 200 Moc cieplna nominalna palnika kw 32,0 32,6 32,6 32,6 Moc cieplna minimalna palnika kw 6,6 6,6 6,6 6,6 Moc cieplna nominalna kot³a kw 32,6 32,0 32,0 32,0 Moc cieplna minimalna kot³a kw 6,3 6,3 6,3 6,3 Sprawnoœæ przy mocy znamionowej dla (80/60 C) % 98,3 98,3 98,3 98,3 Sprawnoœæ przy 30% mocy znamionowej dla (80/60 C) % 100,3 100,3 100,3 100,3 Sprawnoœæ przy mocy znamionowej dla (40/30 C) % 107,0 107,0 107,0 107,0 Sprawnoœæ przy 30% mocy znamionowej dla (40/30 C) % 107,4 107,4 107,4 107,4 Oznaczenie sprawnoœci energetycznej (EWG 92/42) **** **** **** **** Moc cieplna do produkcji c.w.u. kw - 32,0 32,0 32,0 Wydajnoœæ c.w.u. przez pierwsze 10 min( T 30 C) l/min - 21,8 26,6 37,2 Minimalne ciœnienie (dynamiczne) obwodu c.w.u. bar - 0,3 0,3 0,3 Minimalny pobór c.w.u. bar - 1,5 1,5 1,5 Minimalne ciœnienie obwodu c.w.u. bar Pojemnoœæ zbiornika wyrównawczego c.o. l Maksymalne ciœnienie robocze instalacji bar Maksymalna temperatura pracy C Emisja CO mg/kwh Emisja NOx mg/kwh IMMERGAS POLSKA Sp. z o.o ódÿ, ul. Wróblewskiego 18 Tel , fax
