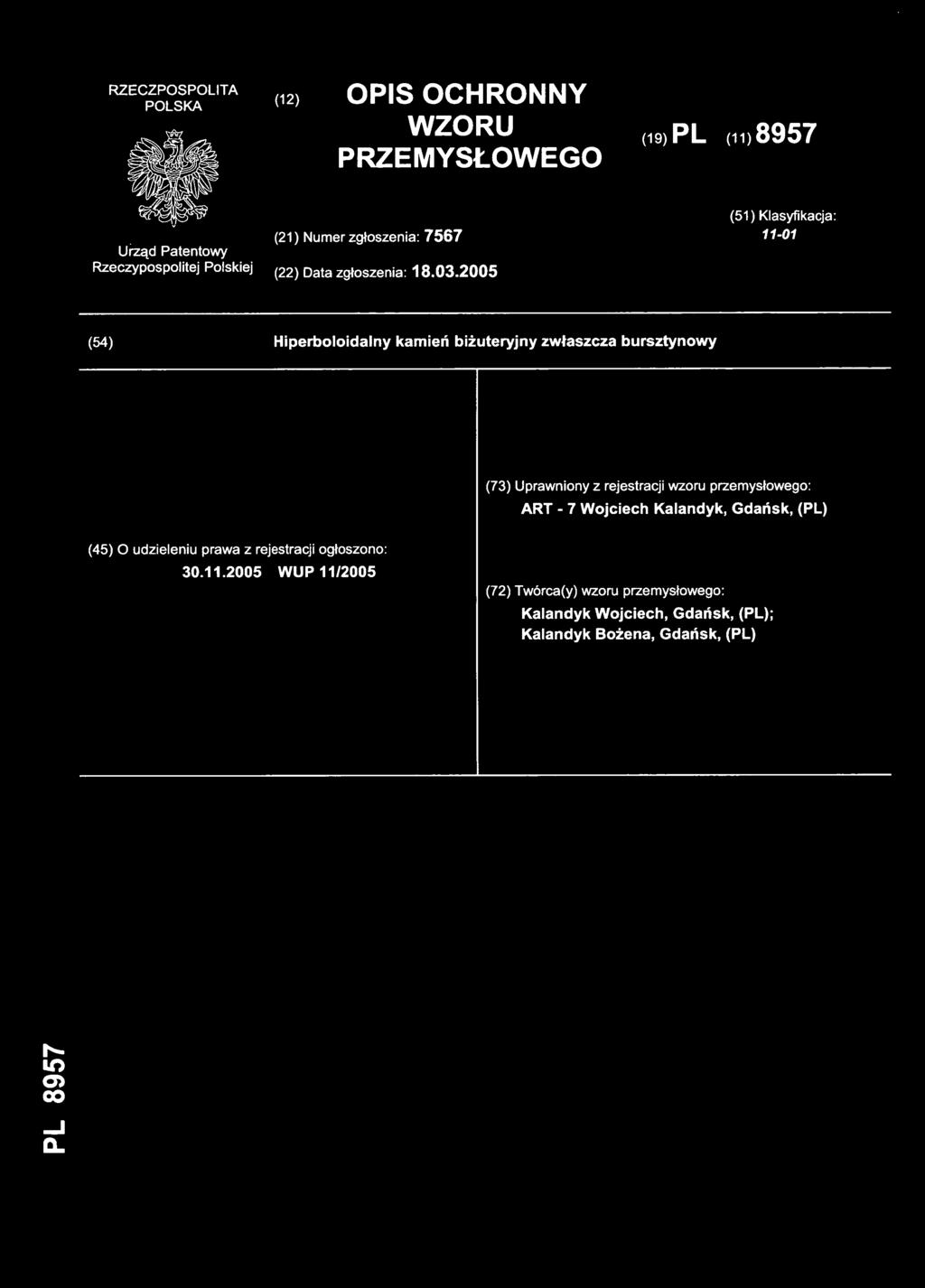

1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11)8957 (21) Nume r zgłoszenia: 7567 (51) Klasyfikacja : (22) Data zgłoszenia: (54) Hiperboloidaln y kamie ń biżuteryjny zwłaszcza bursztynow y (73) Uprawnion y z rejestracj i wzoru przemysłowego : ART - 7 Wojciech Kalandyk, Gdańsk, (PL) (45) O udzieleni u praw a z rejestracj i ogłoszono: WU P 11/200 5 (72) Twórca(y) wzor u przemysłowego : Kalandyk Wojciech, Gdańsk, (PL); Kalandyk Bożena, Gdańsk, (PL)

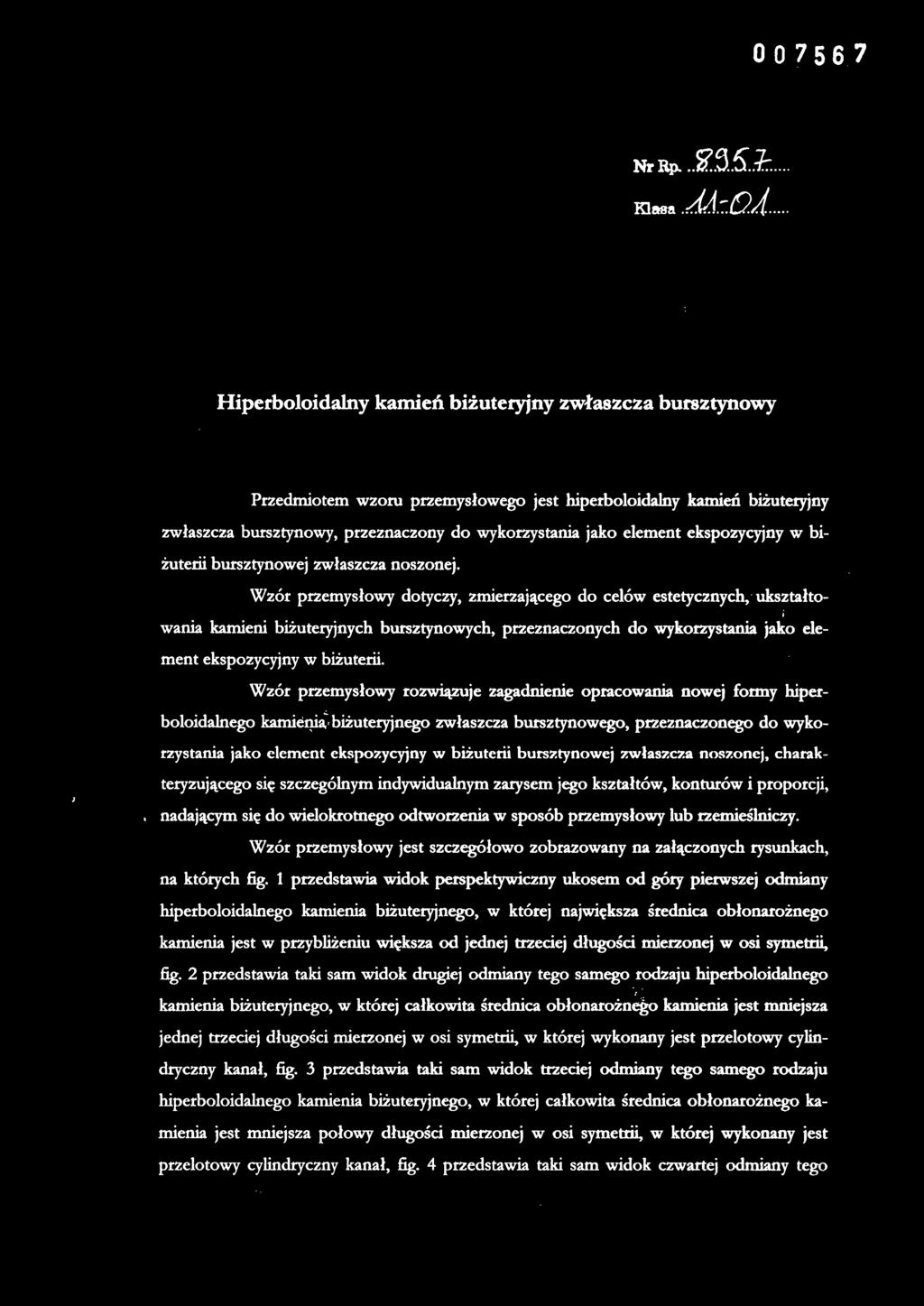

2 Hiperboloidalny kamień biżuteryjny zwłaszcza bursztynowy Przedmiotem wzor u przemysłoweg o jes t hiperboloidaln y kamie ń biżuteryjn y zwłaszcza bursztynowy, przeznaczon y d o wykorzystani a jak o element ekspozycyjn y w bi - żuterii bursztynowej zwłaszcza noszonej. Wzór przemysłow y dotyczy, zmierzająceg o do celó w estetycznych, ukształto - i wania kamien i biżuteryjnyc h bursztynowych, przeznaczonyc h d o wykorzystani a jak o ele - ment ekspozycyjny w biżuterii. Wzór przemysłow y rozwiązuj e zagadnienie opracowani a nowe j form y hiper - boloidalnego kamieniabiżuteryjnego zwłaszcza bursztynowego, przeznaczonego do wykorzystania jak o element ekspozycyjn y w biżuterii bursztynowej zwłaszcza noszonej, charakteryzującego się szczególnym indywidualnym zarysem jego kształtów, konturów i proporcji,. nadający m się do wielokrotnego odtworzenia w sposób przemysłowy lub rzemieślniczy. Wzór przemysłow y jest szczegółowo zobrazowan y na załączonych rysunkach, na któryc h fig. 1 przedstawia wido k perspektywiczn y ukose m o d góry pierwszej odmiany hiperboloidalnego kamieni a biżuteryjnego, w które j największ a średnic a obłonarożneg o kamienia jes t w przybliżeniu większ a od jedne j trzeciej długości mierzonej w osi symetrii, fig. 2 przedstawia tak i sam widok drugie j odmiany teg o samego rodzaju hiperboloidalneg o kamienia biżuteryjnego, w której całkowita średnic a obłonarożnego kamienia jest mniejsza jednej trzeciej długości mierzonej w osi symetrii, w której wykonany jest przelotowy cylin - dryczny kanał, fig. 3 przedstawi a tak i sa m wido k trzecie j odmian y teg o sameg o rodzaj u hiperboloidalnego kamieni a biżuteryjnego, w której całkowita średnic a obłonarożnego ka - mienia jes t mniejsz a połow y długośc i mierzone j w os i symetrii, w które j wykonany jes t przelotowy cylindryczn y kanał, fig. 4 przedstawi a tak i sa m widok czwarte j odmiany teg o

3 samego todzaj u hiperboloidalneg o kamieni a biżuteryjneg o o przekroj u nieregularny m opartym na planie okręgu, w które) całkowita średnica ostronarożnego kamienia jest mniejsza połowy długości mierzonej w osi symetrii, fig. 5 przedstawia tak i sam widok piątej odmiany tego samego rodzaju hiperboloidalnego kamieni a biżuteryjnego, w której całkowita średnica ostronarożneg o kamieni a jes t mniejsz a jednej czwartej długości mierzone j w os i symetrii, fig. 6 przedstawia tak i sam widok szóstej odmiany teg o samego rodzaju hiperboloidalnego kamienia biżuteryjnego o przekroju nieregularnym opartym na planie okręgu, w której całkowita średnic a ostronarożneg o kamieni a jes t większa o d połow y długośc i mie - rzonej w osi symetrii, fig. 7 przedstawia tak i sam widok siódme j odmiany tego samego rodzaju hiperboloidalneg o kamieni a biżuteryjneg o o przekroj u nieregularny m oparty m n a planie owalu, w które j całkowita średnic a ostronarożnego kamieni a jes t większa o d jednej trzeciej długości mierzonej w osi symetrii, fig. 8 przedstawia taki sam widok ósmej odmiany tego samego rodzaju hiperboloidalnego kamieni a biżutetyjnego o przekroju nieregularny m opartym na planie okręgu, w której całkowita średnica ostronarożnego kamienia jest mniejsza od jednej trzeciej długości mierzonej w osi symetrii, fig. 9 przedstawia tak i sam widok dziewiątej odmiany tego samego rodzaju hiperboloidalnego kamienia biżuteryjnego o prze - kroju nieregularnym opartym na planie owalu, w której całkowita średnic a ostronarożneg o kamienia jes t większa od jedne j trzeciej długości mierzonej w os i symetrii i fig. 1 0 przedstawia taki sam widok dziesiątej odmiany tego samego rodzaju hiperboloidalnego kamieni a biżuteryjnego, o przekroj u nieregularny m oparty m n a plani e owalu, w które j całkowit a średnica ostronarożneg o kamieni a jes t mniejsz a od jedne j czwartej długośc i mierzone j w osi symetrii. Hiperboloidalny kamie ń biżuteryjny w pierwszej odmianie wykonania ( fig. 1 ), stanowi regularna bryła zarysowana w rzucie na pionową płaszczyznę symetrii, krzywą nieograniczoną drugieg o stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której największa średnica obłonarożneg o kamieni a jes t w przybliżeni u większ a o d jedne j trzeciej długośc i mierzonej w osi symetrii. Cała powierzchnia bryły, ma fakturę powierzchni lustrzaną i barwę naturalną bursztynu z którego jest sporządzona. \ Hiperboloidalny kamie ń biżuteryjn y tego sameg o rodzaju w drugiej odmianie wykonania ( fig. 2 ), stanowi regularna bryła zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżoną zaryse m do płaskie j hiperboli, w której całkowita średnica ostronarożnego kamienia jest mniejsza jednej czwartej długości mierzonej w os i symetrii. W os i symetri i brył y jes t wykonan y przelotow y cylindryczn y

4 otwór. Cał a powierzchni a bryły, m a faktur ę powierzchn i lustrzan ą i barw ę naturaln ą bursztynu z którego jest sporządzona. Hiperboloidalny kamie ń biżuteryjny tego samego rodzaju w trzecie j odmianie wykonania ( fig. 3 ), stanowi regularna bryła zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżon ą zaryse m do płaskie j hiperboli, której całkowita średnica obłonarożnego kamienia jest mniejsza połowy długości mierzonej w os i symetrii, w które j wykonany jes t przelotowy cylindryczn y kanał. Cała powierzchni a bryły, ma fakturę powierzchni lustrzaną i barwę naturalną bursztynu z którego jest sporządzona. Hiperboloidalny kamień biżuteryjny tego samego rodzaju w czwartej odmianie wykonania ( fig. 4 ), stanowi nieregularna brył a o przekroju nieregularnym opartym na planie okręgu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugiego stopnia, zbliżon ą zaryse m d o płaskie j hiperboli, w które j całkowit a średnic a ostronarożnego kamieni a jes t mniejsz a połow y długośc i mierzone j w os i symetrii. Cał a powierzchnia bryły, ma fakturę powierzchni lustrzaną i barwę naturalną bursztynu z którego jest sporządzona. 1 Hiperboloidalny kamie ń biżuteryjn y teg o sameg o rodzaj u w piąte j odmianie wykonania ( fig. 5 ), stanowi regularna bryła zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżon ą zaryse m do płaskie j hiperboli, w której całkowita średnica ostronarożnego kamienia jest mniejsza jednej czwartej długości mierzonej w osi symetrii. Cała powierzchnia bryły, ma faktur ę powierzchni lustrzaną i barwę naturalną bursztynu z którego jest sporządzona. Hiperboloidalny kamie ń biżuteryjn y tego sameg o rodzaju w szóste j odmianie wykonania ( fig. 6 ), stanowi nieregularna bryła o przekroju nieregularnym opartym na planie okręgu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugiego stopnia, zbliżoną zarysem do płaskiej hiperboli, mająca. Cała powierzchnia bryły, ma fakturę powierzchni lustrzaną i barwę naturalną bursztynu z którego jest sporządzona. Hiperboloidalny kamień biżuteryjny tego samego rodzaju w siódmej odmianie wykonania ( fig. 7 ), stanowi regularna bryła o przekroju nieregularnym oparty m na plani e owalu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczoną dru - giego stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której całkowita średnic a ostrona - rożnego kamieni a jes t większ a o d połow y długośc i mierzone j w os i symetri i Cał a po -

5 wierzchnia bryły, ma faktur ę powierzchni lustrzaną i barwę naturalną bursztyn u z którego jest sporządzona. Hiperboloidalny kamie ń biżuteryjn y tego sameg o rodzaj u w ósme j odmiani e wykonania ( fig. 8 ), stanowi nieregularna bryła o przekroju nieregularnym opartym na planie okręgu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugiego stopnia, zbliżoną zarysem do hiperboli, w której całkowita średnica ostronarożnego kamieni a jes t mniejsz a od jedne j trzeciej długości mierzone j w os i symetrii Cał a po - wierzchnia brył y ma faktur ę powierzchni lustrzaną i barwę naturalną bursztyn u z któreg o jest sporządzona. Hiperboloidalny kamień biżuteryjny tego samego rodzaju w dziewiątej odmianie wykonania ( fig. 9 ), stanowi nieregularna brył a o przekroju nieregularnym oparty m n a planie owalu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczo - ną drugieg o stopnia, zbliżon ą zaryse m d o płaskie j hiperboli, w które j całkowita średnic a ostronarożnego kamienia jest większa od jednej trzeciej długości mierzonej w osi symetrii. Cała powierzchnia bryły, ma faktur ę powierzchni lustrzaną i barwę naturalną bursztyn u z którego jest sporządzona. i Hiperboloidalny kamie ń biżuteryjn y tego samego rodzaju w dziesiątej odmianie wykonania ( fig. 10 ), stanowi nieregularna bryła o przekroju nieregularnym opartym na planie owalu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczo - A t' ną drugieg o stopnia, zbliżon ą zaryse m do płaskie j hiperboli, w które j całkowita średnic a ostronarożnego kamieni a jest mniejsza od jednej czwartej długości mierzonej w osi symetrii. Cała powierzchnia bryły ma faktur ę powierzchni lustrzaną i barwę naturalną bursztyn u z którego jest sporządzona. Hiperboloidalny kamie ń biżuteryjn y w pierwsze j odmiani e wykonania, cha - rakteryzuje się następującymi cechami istotnymi wzoru przemysłowego. Stanow i go regu - larna bryła zarysowan a w rzucie na pionow ą płaszczyzn ę symetrii, krzywą nieograniczon ą drugiego stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której największa średnica ob - lonarożnegp kamienia jest w przybliżeniu większa od jednej trźeciej długości mierzonej w osi symetrii. Hiperboloidalny kamie ń biżuteryjn y tego samego rodzaju w drugiej odmianie Stanowi go regularna bryła zarysowan a w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczoną drugiego stopnia, zbliżoną zarysem do płaskiej hiperboli, w której całkowita

6 średnica ostronarożneg o kamieni a jes t mniejsz a jednej czwartej długości mierzone j w os i symetrii. W osi symetrii bryły jest wykonany przelotowy cylindryczny otwór. Hiperboloidalny kamie ń biżuteryjn y tego samego rodzaju w trzecie j odmianie Stanowi go regularna bryła zarysowan a w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczoną drugieg o stopnia, zbliżon ą zaryse m do płaskiej hiperboli, której całkowita średnica obłonarożnego kamieni a jest mniejsza połowy długośc i mierzonej w osi symetrii. W osi symetrii bryły wykonany jest przelotowy cylindryczny kanał. Hiperboloidalny kamień biżuteryjny tego samego rodzaju w czwartej odmianie Stanowi go regularn a brył a o przekroj u nieregularny m oparty m n a planie okręgu, zaryso - wana w rzuci e na pionow ą płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której całkowita średnica ostronarożnego kamie - nia jest mniejsza połowy długości mierzonej w osi symetrii. Hiperboloidalny kamie ń biżuteryjn y teg o sameg o rodzaj u w piąte j odmianie Stanowi go regularna bryła zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczoną drugiego stopnia, zbliżoną zarysem do płaskiej hiperboli, w której całkowita średnica ostronarożneg o kamieni a jes t mniejsz a jedne j czwartej długości mierzonej w os i symetrii. Hiperboloidalny kamie ń biżuteryjn y tego sameg o rodzaju w szóste j odmianie Stanowi go Hiperboloidalny kamień biżuteryjny tego samego rodzaju w siódmej odmianie Stanowi go regularna bryła o przekroju nieregularnym opartym na planie owalu, zarysowana w rzuci e n a pionow ą płaszczyzn ę symetrii, krzyw ą nieograniczon ą drugieg o stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której całkowita średnica ostronarożnego kamie - nia jest większa od połowy długości mierzonej w osi symetrii. Hiperboloidalny kamie ń biżuteryjn y teg o sameg o rodzaj u w ósme j odmiani e Stanowi go nieregularna brył a o przekroju nieregularnym oparty m n a planie okręgu, zary - sowana w rzucie n a pionow ą płaszczyzn ę symetrii, krzyw ą nieograniczon ą drugieg o stop -

7 nia, zbliżon ą zaryse m do hiperboli, w które j całkowita średnic a ostronarożneg o kamieni a jest mniejsza od jednej trzeciej długości mierzonej w osi symetrii. Hiperboloidalny kamie ń biżuteryjny tego samego rodzaju w dziewiątej odmianie wykonania, charakteryzuje się następującymi cechami istotnymi wzoru przemysłowego. Stanowi go nieregularna bryła o przekroju nieregularnym opartym na planie owalu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżoną zaryse m do płaskiej hiperboli, w której całkowita średnica ostronarożnego kamie - nia jest większa od jednej trzeciej długości mierzonej w osi symetrii. Hiperboloidalny kamie ń biżuteryjn y tego sameg o rodzaju w dziesiątej odmianie wykonania, charakteryzuje się następującymi cechami istotnymi wzoru przemysłowego. Stanowi go nieregularna bryła o przekroju nieregularnym oparty m na planie owalu, zarysowana w rzucie na pionową płaszczyzn ę symetrii, krzywą nieograniczon ą drugieg o stopnia, zbliżoną zarysem do płaskiej hiperboli, w której całkowita średnica ostronarożnego kamie - nia jest mniejsza od jednej czwartej długości mierzonej w osi symetrii.

8 fig. 2 fig. 1 fig. 3 fig. 4 fig. 5 fig. 6 fig. 7 fig. 8 fig. 9 fig. 10
