1 Ściany działowe w systemach suchej zabudowy Zeszyt 3.1. WYTYCZNE PROJEKTOWE I WYKONAWCZE

2 Zastosowania podstawowych produktów ROCKWOOL w budownictwie Zastosowanie: Produkty: TOPROCK SUPER SUPERROCK MEGAROCK PLUS ROCKMIN PLUS MULTIROCK ROLL UNIROCK ROCKSONIC SUPER ROCKTON WIATROIZOLACJA ROCKWOOL PAROIZOLACJA ROCKWOOL GRANROCK FIREROCK FASROCK, FRONTROCK MAX E FASROCK LL SYSTEM ECOROCK FF FASROCK G SYSTEM ECOROCK FG-S PANELROCK, PANELROCK F VENTI MAX, VENTI MAX F WENTIROCK, WENTIROCK F STEPROCK HD STEPROCK HD4F HARDROCK MAX MONROCK MAX E ROCKFALL RAW STALROCK MAX, STALROCK MAX F STALROCK Stropy piwniczne, nad garażami lub przejazdami Podłogi pływające na gruncie i stropie Podłogi na legarach na gruncie i stropie Ściany dwuwarstwowe z elewacją z tynku Ściany trójwarstwowe Ściany z elewacją z paneli, np. blacha, siding, deski Ściany z elewacją z kamienia, szkła Ściany o konstrukcji szkieletowej Ściany osłonowe Ściany działowe Stropy drewniane Poddasza użytkowe Stropodachy wentylowane i poddasza nieużytkowe Dachy płaskie Tarasy Kominki z wkładem żeliwnym do rozwiązań o podwyższonych wymaganiach akustycznych według potrzeb cieplno-wilgotnościowych Energooszczędne ocieplenie budynku wg Standardu ROCKWOOL przegroda budynku produkt grubość ŚCIANY ZEWNĘTRZNE 1. Ściana dwuwarstwowa system ECOROCK FF 25 cm 7 2. Ściana szkieletowa SUPERROCK 25 cm PODŁOGI I STROPY Podłoga na gruncie na podkładzie betonowym STEPROCK HD lub STEPROCK HD4F 15 cm 4 4. Podłoga na stropie na podkładzie betonowym STEPROCK HD lub STEPROCK HD4F 5 cm 5. Podłoga na gruncie na legarach SUPERROCK 15 cm 9 2 PODDASZA I STROPODACHY Połać poddasza użytkowego TOPROCK SUPER cm i SUPERROCK 7. Strop nad poddaszem użytkowym (dwie warstwy) cm ŚCIANY DZIAŁOWE 8. Ściana działowa ROCKSONIC SUPER lub ROCKTON 7-10 cm KOMINKI 9. Kominek FIREROCK 2,5-3 cm 2

3 ŚCIANY DZIAŁOWE ŚCIANY DZIAŁOWE W SYSTEMACH SUCHEJ ZABUDOWY Spis treści 4 Komfort akustyczny 5 Klasy izolacyjności akustycznej Wymagana izolacyjność akustyczna WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA 6 Budynki administracyjne Szkoły, części dydaktyczne 7 domów kultury 8 Żłobki, przedszkola 9 Szpitale 10 Przychodnie lekarskie 11 Sanatoria Domy studenckie, internaty, 12 domy spokojnej starości 13 Hotele kategorii *** i wyższej Hotele kategorii ** i niższej, 14 domy wczasowe 15 Budynki jednorodzinne 16 Budynki wielorodzinne 17 Układ konstrukcyjny budynku Klasy izolacyjności akustycznej 18 rozwiązania KONSTRUKCJE ŚCIANEK LEKKICH PARAMETRY AKUSTYCZNE Pojedynczy ruszt, pojedyncze 22 płytowanie Ściana działowa na pojedynczej 24 stalowej konstrukcji z obustronną podwójną okładziną Ściana działowa na pojedynczej 26 stalowej konstrukcji z obustronną potrójną okładziną Ściana działowa na podwójnej 28 stalowej konstrukcji z obustronną podwójną okładziną 30 Wyniki badań laboratoryjnych PRODUKTY ROCKWOOL ZASTOSOWANIE, PARAMETRY I PAKOWANIE 34 ROCKSONIC SUPER Podstawy prawne, normy i literatura 3

4 Komfort akustyczny Analiza możliwości ochrony przed hałasem już na etapie tworzenia koncepcji biura, hotelu, domu czy mieszkania pozwala najskuteczniej zabezpieczyć jego użytkowników przed niepożądanymi dźwiękami. Metoda lepiej zapobiegać niż leczyć jest najskuteczniejsza i zarazem najtańsza. Świadome projektowanie ochrony przed hałasem świadczy o zainteresowaniu otaczającym nas światem, a także o dbałości o własne zdrowie i otoczenie. Metoda prewencyjna opiera się na prowadzeniu wszelkich działań, które mają zapobiegać wystąpieniu zagrożenia hałasem. To działania wieloaspektowe, m.in.: wybór lokalizacji budynku i rodzaju technologii, w jakiej ma powstać, dbałość o wysoki poziom wiedzy uczestników procesu projektowego i realizacyjnego etc. Każdy nowy obiekt musi oczywiście spełniać (już w fazie projektowej) wymagania określone w przepisach prawa budowlanego. W domach szeregowych lub budynkach wielorodzinnych mamy również do czynienia z przenoszeniem dźwięków między pomieszczeniami w sąsiadujących lokalach. Panują w nich głównie hałasy bytowe: rozmowy, dźwięki z urządzeń audio czy hałas pochodzący od sprzętu technicznego (odkurzacz, mikser, pralka). Hałas powietrzny Z punktu widzenia ochrony przed hałasem w budownictwie i poprawy komfortu życia, bardzo ważne jest właściwe postrzeganie tego zagadnienia przez osoby podejmujące decyzje w procesie inwestycyjnym. może być zróżnicowany, zależy też od sposobu użytkowania pomieszczeń. Inna jest charakterystyka hałasu w budynkach biurowych, szkołach czy obiektach sportowych, inna w budynkach mieszkalnych. Ochrona przed nimi wymaga znajomości charakterystyki źródeł dźwięków. W budownictwie mieszkaniowym pojawił się nowy, silny i bardzo uciążliwy, niskoczęstotliwościowy dźwięk bytowy, pochodzący od systemów audio- -video, kin domowych etc. Hałas zza ściany jest dziś najbardziej uciążliwym hałasem w budynkach mieszkalnych. Kiedy zbyt niska izolacyjność akustyczna przegród niedostatecznie ogranicza przenoszenie dźwięków od sąsiada, możemy stać się biernymi uczestnikami jego życia. Wielu osobom nie odpowiada to, że słyszą wszystko, co dzieje się za ścianą i działa to zazwyczaj w dwie strony. W budynkach komercyjnych hałas jest czynnikiem zdecydowanie pogarszającym komfort pracy (biura, urzędy), nauki (szkoły, biblioteki) lub wypoczynku (hotele). Przekłada się to na efektywność działania oraz komfort przebywania w pomieszczeniach. Z punktu widzenia ochrony przed hałasem w budownictwie i poprawy komfortu życia, bardzo ważne jest właściwe postrzeganie tego zagadnienia przez osoby podejmujące decyzje w procesie inwestycyjnym. Hałasu w budynkach mieszkalnych nie da się doświadczyć od razu. W budynkach wielorodzinnych, w których mieszkania sprzedawane są etapami, uciążliwy sąsiad może się pojawić dopiero po jakimś czasie. W momencie zasiedlenia sprzedanego z opóźnieniem mieszkania pojawić się może hałas, który dotychczas nie był mieszkańcom znany. W kategoriach prawnych hałas oznacza zanieczyszczenie szkodliwą energią. Energia ta może trwać krótko lub długo, w zależności od natury źródła. Hałas motocykla o dużym natężeniu jest zwykle krótkotrwały. Hałas wentylatora ma mniejsze natężenie, ale jest jednostajny. W każdym przypadku hałas jest dźwiękiem niepożądanym. Hałas przemijający i niepowracający może być oceniany jako intensywny, lecz jego uciążliwość jest znikoma w zestawieniu z codziennym hałasem, jaki regularnie może produkować sąsiad. W budynkach komercyjnych zmiana użytkownika i sposobu korzystania z pomieszczeń może spowodować drastyczne pogorszenie komfortu akustycznego. Inny rodzaj hałasu generuje cicha praca biurowa, a inny call center, inny biblioteka, a inny studio fitness. Warto mieć na uwadze, że funkcja pomieszczeń może się zmieniać i przewidzieć to, proponując lepsze rozwiązania akustyczne niż tylko wymagane przepisami prawa budowlanego. 4

5 Klasy izolacyjności akustycznej Zaproponowana przez ROCKWOOL klasyfikacja izolacyjności akustycznej to nic innego jak wymagania opisane w normie PN-B :1999, przedstawione w czytelny sposób. Ułatwia ona podjęcie decyzji i wybór właściwego rozwiązania konstrukcyjnego ścian lekkich, spełniającego poziom wymagań dla projektowanego typu budynku oraz konfiguracji pomieszczeń. Zaletą zaproponowanej przez ROCKWOOL klasyfikacji jest niezależność od zastosowanych rodzajów płyt gipsowo-kartonowych, które różnią się parametrami w zależności od producenta. Klasy izolacyjności akustycznej ROCKWOOL korespondują ze wszystkimi dostępnymi na polskim rynku okładzinami gipsowo-kartonowymi, gdyż przebadane zostały dla najlżejszych dostępnych płyt. Tak więc zastosowanie zaproponowanego przez ROCKWOOL rozwiązania gwarantuje spełnienie wymagań akustycznych dla ścianek lekkich, niezależnie od podjętych później decyzji odnośnie do dostawcy systemów suchej zabudowy Głośność [db] Nomenklatura klas izolacyjności akustycznej ROCKWOOL odpowiada granicznym wartościom przywołanym w normie PN-B : Niższa izolacyjność akustyczna Wyższa izolacyjność akustyczna Częstotliwość [Hz] Warto pamiętać, że podobnie jak w przypadku izolacyjności termicznej wymagania normowe to minimalna dopuszczalna izolacyjność. Dla poprawy komfortu korzystne będzie zastosowanie ścianek o parametrach lepszych niż wymagane przez normę. Wymagana izolacyjność akustyczna Według normy PN-B :1999 oraz instrukcji ITB 6/2005 Od dźwięków powietrznych przy widmie: hałasów bytowych, komunikacji o V > 80 km/h: R A1 = R A1 Ka 2 = R w + C Ka 2 [db] hałasów dyskotek, komunikacji w mieście: R A2 = R A2 Ka 2 = R w + C tr Ka 2 [db] gdzie oznaczenia według normy: R A1, R A2 wskaźnik oceny przybliżonej izolacyjności akustycznej właściwej przewidywana wartość izolacyjności akustycznej ściany po jej zamontowaniu na budowie (z uwzględnieniem wpływu przenoszenia bocznego Ka), R w (C; C tr ) ważony wskaźnik izolacyjności akustycznej właściwej badanej przegrody wartość uzyskana w laboratorium C, C tr widmowy wskaźnik adaptacyjny (najczęściej wartość ujemna) wskaźnik adaptacyjny C stosujemy dla hałasów powstających w wyniku użytkowania pomieszczeń w budynkach (hałas bytowych), wskaźnik adaptacyjny C tr stosujemy dla hałasów dyskotek, komunikacji w mieście, zakładów przemysłowych etc., emitujących hałas z przewagą niskich częstotliwości Ka poprawka wpływ bocznego przenoszenia dźwięku według ITB 6/2005 lub wyliczeń według normy PN-EN 124-1: [db] zalecana normą korekta, spełniająca rolę współczynnika bezpieczeństwa 5

6 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Budynki administracyjne MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokoje do pracy administracyjnej Pokoje do pracy wymagającej koncentracji, gabinety dyrektorskie Ogólnodostępne pomieszczenia sanitarne Pokoje do pracy administracyjnej Pokoje do pracy wymagającej koncentracji, gabinety dyrektorskie Korytarze indywidualne Wszystkie pomieszczenia do pracy indywidualne 6

7 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Szkoły, części dydaktyczne domów kultury MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Sale lekcyjne Korytarze Świetlice Sale zajęć technicznych z wyłączeniem warsztatów Ogólnodostępne pomieszczenia sanitarne Pokoje nauczycielskie Sale lekcyjne 7

8 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Żłobki, przedszkola MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Sala dla dzieci Sala dla dzieci Pomieszczenie gospodarcze Korytarz 8

9 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Szpitale MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokój chorych (poza pokojami OIOM) Korytarz Kuchnia oddziałowa Węzeł sanitarny Gabinet lekarski i zabiegowy Pokój lekarski i pielęgniarek Pokój chorych OIOM Pokój chorych (poza pokojami OIOM) Pokój chorych OIOM indywidualne indywidualne Gabinet lekarski, zabiegowy, pokój lekarzy i pielęgniarek indywidualne indywidualne indywidualne 9

10 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Przychodnie lekarskie MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Gabinet lekarski, zabiegowy Korytarz Gabinet lekarski, zabiegowy 10

11 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Sanatoria MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokój chorych (hotelowy) Korytarz Gabinet lekarski i zabiegowy Pokój lekarski i pielęgniarek Pokój chorych (hotelowy) Gabinet lekarski, zabiegowy, pokój lekarzy i pielęgniarek indywidualne 11

12 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Domy studenckie, internaty, domy spokojnej starości MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokój hotelowy Korytarz Ogólny sanitariat Ogólnodostępny pokój dla rekreacji Sala telewizyjna Czytelnia Biblioteka Pomieszczenie gospodarcze Pokój hotelowy 12

13 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Hotele kategorii *** i wyższej MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokój hotelowy Korytarz Sala telewizyjna Pomieszczenie klubowe Pokój hotelowy 13

14 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Hotele kategorii ** i niższej, domy wczasowe MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Pokój hotelowy Korytarz Ogólny sanitariat Sala telewizyjna Pomieszczenie klubowe Pokój hotelowy 14

15 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Budynki jednorodzinne MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 1 Pomieszczenie 2 Mieszkanie w budynku szeregowym lub bliźniaczym Pokój Pomieszczenie sanitarne Mieszkanie w budynku szeregowym lub bliźniaczym indywidualne Pokój indywidualne 15

16 WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA Budynki wielorodzinne MINIMALNA WYMAGANA IZOLACYJNOŚĆ AKUSTYCZNA (R A1 ) DLA ŚCIANY BEZ DRZWI I OTWORÓW, ODDZIELAJĄCEJ POMIESZCZENIA: Pomieszczenie 2 Pomieszczenie 1 Wszystkie pomieszczenia przyległego mieszkania Korytarz, klatka schodowa Pomieszczenia techniczne wyposażenia instalacyjnego budynku Sklepy o poziomie dźwięku A hałasu wewnętrznego L A < 70 db Punkty usługowe o poziomie dźwięku A hałasu wewnętrznego L A < 70 db Pomieszczenia sanitarne w tym samym mieszkaniu Wszystkie pomieszczenia w tym samym mieszkaniu poza pomieszczeniami sanitarnymi Wszystkie pomieszczenia mieszkalne indywidualne Pokój indywidualne 16

17 Układ konstrukcyjny budynku Duża liczba danych wyjściowych, potrzebnych do obliczeń izolacyjności akustycznej przegrody w budynku przy uwzględnieniu bocznego przenoszenia dźwięku, powoduje, że stają się one bardzo pracochłonne, nawet przy założeniu wykorzystania programów komputerowych. W 2005 roku Instytut Techniki Budowlanej wydał poradnik Instrukcja ITB nr 6/2005, w którym zaproponowano szacunkową metodę wyznaczania wartości bocznego przenoszenia dźwięku. Wartości poprawek Ka podano w poradniku w formie stabelaryzowanej, na podstawie obliczeń wykonanych według normy PN-EN 124-1:2002 i PN-EN 124-2:2002 dla wielu przykładowych połączeń przegrody działowej (ściany, stropu)/przegród bocznych, używając stosowanych w budynkach mieszkalnych rodzajów ścian wewnętrznych i zewnętrznych. W poniższych tablelach izolacyjność akustyczna została obliczona z uwzględnieniem przenoszenia bocznego (poprawka Ka), którego wielkość uzależniona jest od rozwiązań konstrukcyjnych ścian i stropów, pomiędzy którymi znajduje się rozpatrywana ściana działowa. W celu uproszczenia wyboru właściwych rozwiązań przyjęto podział na trzy typy budynków: 1) Budynek nr 1 ciężki stropy żelbetowe o pełnej grubości 24 cm z pływającą podłogą; ściana zewnętrzna żelbetowa o grubości 24 cm z ociepleniem metodą lekką mokrą; ściana podłużna żelbetowa o grubości 24 cm. Średnia masa powierzchniowa przegród bocznych M = 576 kg/m 2 (z pominięciem masy pływającej podłogi). 2) Budynek nr 2 średni stropy żelbetowe o pełnej grubości 24 cm z pływającą podłogą; ściana zewnętrzna z cegły silikatowej drążonej o grubości 24 cm z ociepleniem metodą lekką mokrą; ściana podłużna z cegły silikatowej drążonej o grubości 24 cm. Średnia masa powierzchniowa przegród bocznych M = 4 kg/m 2 (z pominięciem masy pływającej podłogi). 3) Budynek nr 3 lekki stropy gęstożebrowe keramzytobetonowe o grubości 22 cm z pływającą podłogą; ściana zewnętrzna z cegły poryzowanej drążonej o grubości 25 cm z ociepleniem metoda lekką mokrą; ściana podłużna z cegły poryzowanej drążonej o grubości 25 cm. Średnia masa powierzchniowa przegród bocznych M = 298 kg/m 2 (z pominięciem masy pływającej podłogi). Obliczenia wpływu bocznego przenoszenia dźwięku wykonano przy założeniu wysokości ściany działowej 3 m w pomieszczeniu o szerokości 4 m. 3 m We wszystkich analizowanych przypadkach węzły pomiędzy rozpatrywaną lekką ścianą szkieletową a konstrukcją sąsiadujących ścian bocznych miały kształt T. 4 m Średnia masa powierzchniowa przegród bocznych nie jest prawidłowym miernikiem stopnia bocznego przenoszenia dźwięku w budynku, natomiast różnicuje w sposób ogólny rozpatrywane trzy rodzaje budynków. Konstrukcja budynku Ciężka masa powierzchniowa przegród bocznych M = 576 kg/m 2 Konstrukcja budynku Średnia masa powierzchniowa przegród bocznych M = 4 kg/m 2 Konstrukcja budynku Lekka masa powierzchniowa przegród bocznych M = 298 kg/m 2 Węzły ściany lekkiej szkieletowej ze stropami przyjęto jako krzyżowe. Ściany szkieletowe były posadowione bezpośrednio na stropie, czyli tak, aby pływająca podłoga w miejscu rozpatrywanej ściany działowej była przerwana. Obliczenia wykonano dla rozpatrywanych lekkich ścian szkieletowych z okładzinami z dowolnych płyt gipsowo-kartonowych typu A (GKB) zgodnie z normą PN EN 0 o masie jednostkowej min. 7,12 kg/m 2 z wypełnieniem wełną skalną ROCKSONIC SUPER firmy ROCKWOOL, zastosowanych w trzech różnych budynkach o konstrukcji masywnej. Przyjęte układy konstrukcyjne są jedynie przykładami obliczeniowymi, przegrody boczne stanowią przykładowe otoczenie rozpatrywanych lekkich przegród szkieletowych. 17

18 Klasy izolacyjności akustycznej rozwiązania W tabelach poniżej zebrano rozwiązania spełniające minimalne wymagania, określone żądaną klasą izolacyjności akustycznej. Z tabel dla każdej klasy można łatwo odczytać grubość wynikową ściany, rodzaj profilu oraz grubość izolacji akustycznej ROCKSONIC SUPER, a także uzyskaną przez dane rozwiązanie odporność ogniową EI. Osiągnięty przez konkretne rozwiązanie współczynniki R A1 podano pod oznaczeniem klasy izolacyjności akustycznej. (R A1 db) Grubość ściany [mm] Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] 75 (36 db) 100 (38 db) 100 (39 db) 125 ( db) (36 db) (38 db) (39 db) ( db) (36 db) (38 db) (38 db) (39 db) EI30 * EI30 * EI30 * EI30 * Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * przy zastosowaniu płyt gipsowo-kartonowych typu F oraz wełny ROCKTON CW/1 CW75/1 CW75/1 75 CW100/1 (R A1 db) Grubość ściany [mm] Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] 125 ( db) 125 (42 db) 125 (43 db) 100 ( db) 125 (47 db) 125 (48 db) ( db) (42 db) (43 db) ( db) (47 db) (48 db) (41 db) (41 db) (42 db) (43 db) (44 db) EI30 * EI30 * EI30 * * * * Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * - przy zastosowaniu płyt gipsowo-kartonowych typu F oraz wełny ROCKTON ** - przy zastosowaniu płyt gipsowo-kartonowych typu F CW100/1 CW100/1 75 CW100/1 100 CW/2 CW75/2 CW75/

19 (R A1 db) Grubość ściany [mm] 100 ( db) 125 (47 db) 125 (48 db) Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej (48 db) (47 db) (48 db) Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] CW/2 CW75/2 CW75/ (49 db) ( db) ( db) CW100/2 1 (51 db) (51 db) ( db) CW100/ ( db) ( db) ( db) CW100/ (51 db) ( db) ( db) CW/3 1 (53 db) (53 db) (46 db) CW75/3 1 (53 db) (53 db) (46 db) CW75/ (53 db) (53 db) (46 db) CW100/3 175 ( db) ( db) (46 db) CW100/ ( db) (56 db) (46 db) CW100/ (57 db) (57 db) (46 db) 2 x CW75/2 2 x 75 2 (56 db) (57 db) (46 db) 2 x CW100/2 2 x 75 2 (56 db) (57 db) (46 db) 2 x CW100/2 2 x 100 Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * przy zastosowaniu płyt gipsowo-kartonowych typu F 19

20 (R A1 db) Grubość ściany [mm] Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] 1 ( db) CW100/2 1 (51 db) (51 db) Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * przy zastosowaniu płyt gipsowo-kartonowych typu F CW100/2 75 (R A1 db) Grubość ściany [mm] Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] 1 ( db) ( db) CW100/ ( db) ( db) CW/3 1 (53 db) (53 db) CW75/3 1 (53 db) (53 db) CW75/ (53 db) (53 db) CW100/3 Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * przy zastosowaniu płyt gipsowo-kartonowych typu F 20

21 (R A1 db) Grubość ściany [mm] Klasa izolacyjności akustycznej (izolacyjność akustyczna R A1 ) dla konstrukcji budynku: Ciężkiej Średniej Lekkiej Klasa odporności ogniowej Schemat ściany Profil stalowy / ilość warstw płyt GKB/A lub GKF Grubość ROCKSONIC SUPER [mm] 175 ( db) ( db) CW100/ ( db) (56 db) CW100/ (57 db) (57 db) 2 x CW75/2 2 x 75 2 (56 db) (57 db) 2 x CW100/2 2 x 75 2 (56 db) (57 db) 2 x CW100/2 2 x 100 Wszystkie rozwiązania konstrukcyjne klas powyżej spełniają wymagania dla klasy * przy zastosowaniu płyt gipsowo-kartonowych typu F Izolacyjność akustyczna i klasy odporności ogniowej ścian działowych w systemie suchej zabudowy z wykorzystaniem ROCKSONIC SUPER oraz płyt gipsowo-kartonowych o masie co najmniej 7,12 kg/m 2 opracowano na podstawie opinii: GLA 1167.RS-O/15 GLA 1167.RS/2-O/15 LBO 571-K/14 LBO 572-K/14 LBO 581-K/14 LBO 587-K/14 PRAKTYCZNY WSPÓŁCZYNNIK PO CHŁA NIA NIA DŹWIĘKU P = Ea/Ep ORAZ WSKAŹNIK POCHŁANIANIA w I KLASA POCHŁANIANIA DLA GRUBOŚCI mm lub 100 mm Produkt: ROCKSONIC SUPER Częstotliwość: 125 Hz 2 Hz 0 Hz 1000 Hz 0,25 0, 0,80 0,95 0,95 0,95 0,80 B 0,65 1,00 0,95 1,00 1,00 1,00 1,00 A 2000 Hz 00 Hz Wskaźnik w Klasa pochłaniania dźwięku 21

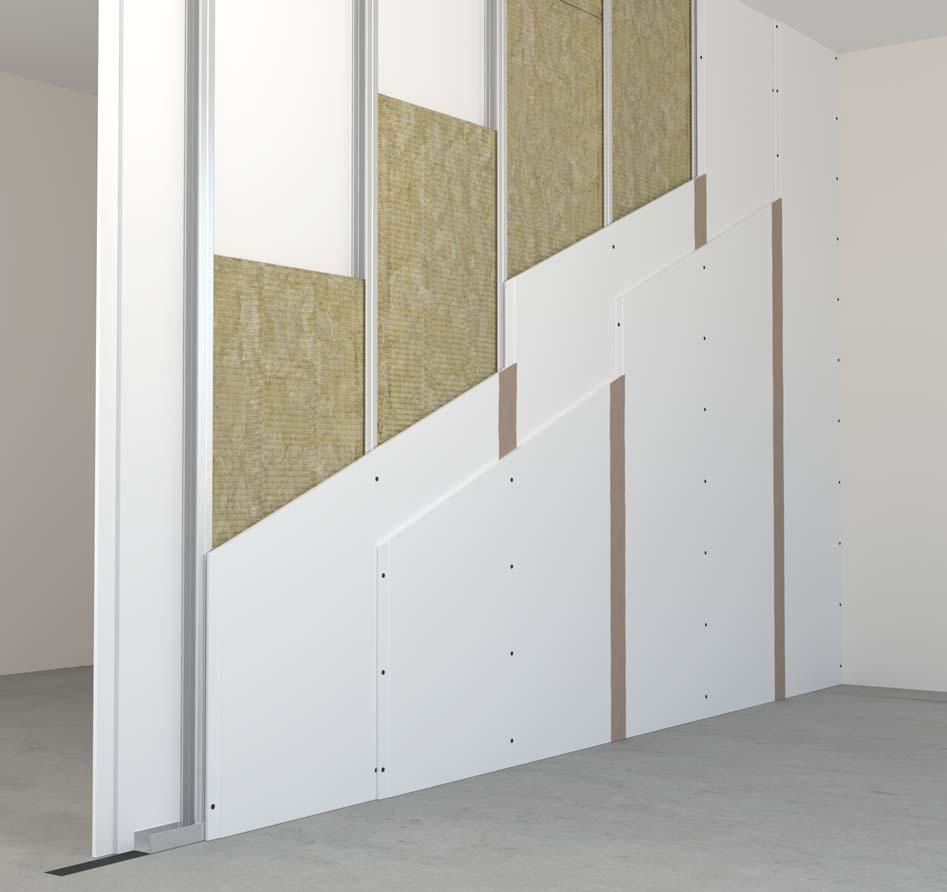

22 ŚCIANY DZIAŁOWE ŚCIANY DZIAŁOWE W SYSTEMACH SUCHEJ ZABUDOWY Konstrukcje ścianek lekkich parametry akustyczne W tym rozdziale usystematyzowano rozwiązania lekkich ścianek działowych w pojedynczej lub podwójnej konstrukcji, składającej się z metalowych profilów: poziomych UW, UW75 i UW100, pionowych CW, CW75 i CW100. Opłytowanie: płyta gipsowo-kartonowa typu A (GKB) zgodnie z normą PN EN 0, o grubości 12,5 mm i masie jednostkowej nie mniejszej niż 7,12 kg/m 2 montowana w jednej, dwóch lub trzech warstwach. Wypełnienie ścian: wełna skalna ROCKSONIC SUPER firmy ROCKWOOL o grubości mm, 75 mm i 100 mm lub inna wełna skalna firmy ROCKWOOL o gęstości nominalnej 38 kg/m 3. Takie zestawienie pozwala na szybkie sprawdzenie izolacyjności akustycznej, osiąganej przez przyjęte rozwiązanie konstrukcyjne Pojedynczy ruszt, pojedyncze płytowanie ROCKSONIC SUPER o grub. mm, 75 mm, 100 mm 2 Ruszt metalowy CW / UW 3 Płyta gipsowo-kartonowa o grub. 1 x 12,5 mm 22

23 WYTYCZNE PROJEKTOWE POJEDYNCZY RUSZT Z POJEDYNCZYM OPŁYTOWANIEM Z PŁYT GIPSOWO-KARTONOWYCH O GRUB. 1 x 12,5 MM Okładziny z płyty gipsowo-kartonowej mocowane wkrętami do szkieletu co ok. 2 mm obwodowe profile poziome UW 2. słupkowe profile pionowe CW 3. ROCKSONIC SUPER 4. płyta gipsowo-kartonowa 5. taśma akustyczna 6. wkręt 7. kołek rozporowy 8. masa szpachlowa, taśma z włókna szklanego 600 WSKAŹNIKI IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIANEK DZIAŁOWYCH NA POJEDYNCZEJ STALOWEJ KONSTRUKCJI Z OBUSTRONNĄ POJEDYNCZĄ OKŁADZINĄ GIPSOWO-KARTONOWĄ Konstrukcja rusztu Grubość płyt ROCKSONIC SUPER [mm] Klasa izolacyjności akustycznej dla konstrukcji budynku: (Izolacyjność akustyczna R A1 ) Ciężkiej Średniej Lekkiej Grubość ściany [mm] Klasa odporności ogniowej CW /UW (36 db) (36 db) (36 db) 75 EI30 * (38 db) (38 db) (38 db) 100 EI30 * CW75 /UW75 (39 db) (39 db) (38 db) 100 EI30 * ( db) ( db) (39 db) 125 EI30 * CW100/ UW100 (42 db) (42 db) (41 db) 125 EI30 * (43 db) (43 db) (41 db) 125 EI30 * * przy zastosowaniu płyt gipsowo-kartonowych typu F oraz wełny Rockton. Klasyfikacje w zakresie odporności ogniowej nr LBO-581-K/14 oraz LBO-587-K/14. Izolacyjność akustyczna R A1 wg opinii nr GLA 1167.RS-O/15 oraz GLA 1167.RS/2-O/15. 23

24 ŚCIANY DZIAŁOWE ŚCIANY DZIAŁOWE W SYSTEMACH SUCHEJ ZABUDOWY Ściana działowa na pojedynczej stalowej konstrukcji z obustronną podwójną okładziną ROCKSONIC SUPER o grub. mm, 75 mm, 100 mm 2 Ruszt metalowy CW100/UW x płyta gipsowo-kartonowa o grub. 2 x 12,5 mm 24

25 WYTYCZNE PROJEKTOWE POJEDYNCZY RUSZT Z PODWÓJNYM OPŁYTOWANIEM Z PŁYT GIPSOWO-KARTONOWYCH O GRUB. 2 x 12,5 MM Pierwsza warstwa płyt gipsowo-kartonowych mocowana do szkieletu wkrętami co ok. 7 mm, druga warstwa mocowana wkrętami do szkieletu co ok. 2 mm obwodowe profile poziome UW 2. słupkowe profile pionowe CW 3. ROCKSONIC SUPER 4. płyta gipsowo-kartonowa 5. taśma akustyczna 6. wkręt 7. kołek rozporowy 8. masa szpachlowa, taśma z włókna szklanego 600 WSKAŹNIKI IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIANEK DZIAŁOWYCH NA POJEDYNCZEJ STALOWEJ KONSTRUKCJI Z OBUSTRONNĄ PODWÓJNĄ OKŁADZINĄ GIPSOWO-KARTONOWĄ Konstrukcja rusztu Grubość płyt ROCKSONIC SUPER [mm] Klasa izolacyjności akustycznej dla konstrukcji budynku: (Izolacyjność akustyczna R A1 ) Ciężkiej Średniej Lekkiej Grubość ściany [mm] Klasa odporności ogniowej CW/ UW ( db) ( db) (42 db) 100 CW75/ UW75 (47 db) (48 db) (47 db) (48 db) (43 db) (44 db) (49 db) ( db) ( db) 1 CW100/ UW100 (51 db) (51 db) ( db) 1 ( db) ( db) ( db) 1 * przy zastosowaniu płyt gipsowo-kartonowych typu F. Klasyfikacje w zakresie odporności ogniowej nr LBO-571-K/14 oraz LBO-572-K/14. Izolacyjność akustyczna R A1 wg opinii nr GLA 1167.RS-O/15 oraz GLA 1167.RS/2-O/15. 25

26 ŚCIANY DZIAŁOWE ŚCIANY DZIAŁOWE W SYSTEMACH SUCHEJ ZABUDOWY Ściana działowa na pojedynczej stalowej konstrukcji z obustronną potrójną okładziną ROCKSONIC SUPER o grub. mm, 75 mm, 100 mm 2 Ruszt metalowy CW75/UW x płyta gipsowo-kartonowa o grub. 3 x 12,5 mm 26

27 WYTYCZNE PROJEKTOWE POJEDYNCZY RUSZT Z POTRÓJNYM OPŁYTOWANIEM Z PŁYT GIPSOWO-KARTONOWYCH O GRUB. 3 x 12,5 MM Pierwsza warstwa płyt gipsowo-kartonowych mocowana do szkieletu co ok. 7 mm, druga warstwa mocowana do szkieletu co ok. 0 mm, trzecia warstwa co ok. 2 mm obwodowe profile poziome UW 2. słupkowe profile pionowe CW 3. ROCKSONIC SUPER 4. płyta gipsowo-kartonowa 5. taśma akustyczna 6. wkręt 7. kołek rozporowy 8. masa szpachlowa, taśma z włókna szklanego 600 WSKAŹNIKI IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIANEK DZIAŁOWYCH NA POJEDYNCZEJ STALOWEJ KONSTRUKCJI Z OBUSTRONNĄ POTRÓJNĄ OKŁADZINĄ GIPSOWO-KARTONOWĄ Konstrukcja rusztu Grubość płyt ROCKSONIC SUPER [mm] Klasa izolacyjności akustycznej dla konstrukcji budynku: (Izolacyjność akustyczna R A1 ) Ciężkiej Średniej Lekkiej Grubość ściany [mm] Klasa odporności ogniowej CW/ UW (51 db) ( db) ( db) CW75/ UW75 ( db) ( db) (46 db) 1 (53 db) (53 db) (46 db) 175 (53 db) (53 db) (46 db) CW100/ UW100 ( db) ( db) (46 db) 175 (56 db) (56 db) (46 db) 175 * przy zastosowaniu płyt gipsowo-kartonowych typu F. Klasyfikacje w zakresie odporności ogniowej nr LBO-571-K/14 oraz LBO-572-K/14. Izolacyjność akustyczna R A1 wg opinii nr GLA 1167.RS-O/15 oraz GLA 1167.RS/2-O/15. 27

28 ŚCIANY DZIAŁOWE ŚCIANY DZIAŁOWE W SYSTEMACH SUCHEJ ZABUDOWY Ściana działowa na podwójnej stalowej konstrukcji z obustronną podwójną okładziną ROCKSONIC SUPER o grub. 75 mm, 100 mm 2 2 x ruszt metalowy CW75/UW x płyta gipsowo-kartonowa o grub. 2 x 12,5 mm 28

29 WYTYCZNE PROJEKTOWE PODWÓJNY RUSZT Z PODWÓJNYM OPŁYTOWANIEM Z PŁYT GIPSOWO-KARTONOWYCH O GRUB. 2 x 12,5 MM Pierwsza warstwa płyt gipsowo-kartonowych mocowana do szkieletu wkrętami co ok. 7 mm, druga warstwa mocowana wkrętami do szkieletu co ok. 2 mm obwodowe profile poziome UW 2. słupkowe profile pionowe CW 3. ROCKSONIC SUPER 4. płyta gipsowo-kartonowa 5. taśma akustyczna 6. wkręt 7. kołek rozporowy 8. masa szpachlowa, taśma z włókna szklanego 600 WSKAŹNIKI IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIANEK DZIAŁOWYCH NA PODWÓJNEJ STALOWEJ KONSTRUKCJI Z OBUSTRONNĄ PODWÓJNĄ OKŁADZINĄ GIPSOWO-KARTONOWĄ Konstrukcja rusztu Grubość płyt ROCKSONIC SUPER [mm] Klasa izolacyjności akustycznej dla konstrukcji budynku: (Izolacyjność akustyczna R A1 ) Ciężkiej Średniej Lekkiej Grubość ściany [mm] 2 x CW75/ UW75 (57 db) (57 db) (46 db) (56 db) (57 db) (46 db) 2 x CW100/ UW100 2 (56 db) (57 db) (46 db) Izolacyjność akustyczna R A1 wg opinii nr GLA 1167.RS-O/15 oraz GLA 1167.RS/2-O/15. 29

30 Wyniki badań laboratoryjnych wg normy PN-EN ISO 101-2:2011 izolacyjności akustycznej właściwej od dźwięków powietrznych R w (C; C tr ) wg normy PN-EN ISO 717-1:2013 ZMIERZONE CHARAKTERYSTYKI ŚCIANY NA SZKIELECIE POJEDYNCZYM Z OPŁYTOWANIEM 1 x GKB-A Izolacyjność akustyczna właściwa R, db Częstotliwość, f, Hz R w = (-4;-10)dB; CW + ROCKSONIC SUPER grub. mm R w = 44 (-5;-12)dB; CW75 + ROCKSONIC SUPER grub. 75 mm R w = 47 (-4;-10)dB; CW100 + ROCKSONIC SUPER grub. 100 mm 30

31 Wyniki badań laboratoryjnych wg normy PN-EN ISO 101-2:2011 izolacyjności akustycznej właściwej od dźwięków powietrznych R w (C; C tr ) wg normy PN-EN ISO 717-1:2013 ZMIERZONE CHARAKTERYSTYKI ŚCIANY NA SZKIELECIE POJEDYNCZYM Z OPŁYTOWANIEM 2 x GKB-A Izolacyjność akustyczna właściwa R, db Częstotliwość, f, Hz R w = 56 (-3;-9)dB; CW100 + ROCKSONIC SUPER grub. 100 mm R w = (-4;-11)dB; CW75 + ROCKSONIC SUPER grub. 75 mm R w = (-5;-13)dB; CW + ROCKSONIC SUPER grub. mm 31

32 Wyniki badań laboratoryjnych wg normy PN-EN ISO 101-2:2011 izolacyjności akustycznej właściwej od dźwięków powietrznych R w (C; C tr ) wg normy PN-EN ISO 717-1:2013 ZMIERZONE CHARAKTERYSTYKI ŚCIANY NA SZKIELECIE POJEDYNCZYM Z OPŁYTOWANIEM 3 x GKB-A Izolacyjność akustyczna właściwa R, db Częstotliwość, f, Hz R w = 56 (-4;-11)dB; CW + ROCKSONIC SUPER grub. mm R w = 56 (-2;-8)dB; CW75 + ROCKSONIC SUPER grub. 75 mm R w = 59 (-2;-6)dB; CW100 + ROCKSONIC SUPER grub. 100 mm 32

33 Wyniki badań laboratoryjnych wg normy PN-EN ISO 101-2:2011 izolacyjności akustycznej właściwej od dźwięków powietrznych R w (C; C tr ) wg normy PN-EN ISO 717-1:2013 ZMIERZONE CHARAKTERYSTYKI ŚCIANY NA SZKIELECIE PODWÓJNYM Z OPŁYTOWANIEM 2 x GKB-A Izolacyjność akustyczna właściwa R, db Częstotliwość, f, Hz R w = 62 (-2;-6)dB; 2 x CW x ROCKSONIC SUPER grub. 100 mm R w =62 (-2;-7)dB; 2 x CW x ROCKSONIC SUPER grub. 75 mm 33

34 ROCKSONIC SUPER OPIS PRODUKTU KOD WYROBU Płyty ze skalnej wełny do izolacji akustycznej. MW-EN T2-WS-WL(P)-AFr7-AW0,80-MU1 grub. -99 mm MW-EN T2-WS-WL(P)-AFr7-AW1,00-MU1 grub. 100 mm NORMA EN 13162:2012 CERTYFIKAT CE 1390-CPR-0363/13/P; 1390-CPR-0364/13/P ZASTOSOWANIE Niepalna izolacja akustyczna: ścian działowych, drewnianych stropów belkowych i podłóg na legarach, poddaszy użytkowych. Klasa reakcji na ogień A1 wyrób Współczynnik pochłaniania dźwięku (AW) Opór przepływu powietrza 7 0,80 dla grub. -99 mm 1,00 dla grub. 100 mm 1 ROCKSONIC SUPER, grub. 7,5 cm 2 Profil C 3 Płyta gipsowo-kartonowa PRZYKŁAD ZASTOSOWANIA Izolacja ściany działowej długość szerokość grubość ilość płyt w paczce ilość m 2 w paczce ilość paczek na palecie ilość m 2 na palecie [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] , , , , , , Produkt dostarczany wyłącznie na palecie. 34

35 Podstawy prawne, normy i literatura 1. Warunki techniczne Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie tekst jednolity, Dz.U r. nr 75, poz. 690 wraz ze zmianami; Dz.U r. nr 33 poz. 270; Dz.U r., poz. 1156; Dz.U r. nr 201, poz. 1238; Dz.U r. nr 228, poz. 1514; Dz.U.2009 r. nr 56, poz. 461; Dz.U r. nr 239, poz. 1597; Dz.U r., poz 1289; Dz.U r. poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów; Dz.U nr 109 poz PN-EN 0+A1:2012 Płyty gipsowo-kartonowe. Definicje, wymagania i metody badań. 4. PN-EN :2010 wersja polska, PN-EN :2010 wersja polska. 5. PN-EN 290-1:2011 wersja angielska. Akustyka. Określanie sztywności dynamicznej. Część 1: Materiały stosowane w pływających podłogach w budynkach mieszkalnych ; PN-EN ISO 717 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. 1: Część 1: Izolacyjność od dźwięków powietrznych. 2: Część 2: Izolacyjność od dźwięków uderzeniowych. 6. PN-EN 124 Akustyka budowlana. Określenie właściwości akustycznych budynków na podstawie właściwości elementów. 1:2002 Część 1: Izolacyjność od dźwięków powietrznych między pomieszczeniami. 2:2002 Część 2: Izolacyjność od dźwięków uderzeniowych między pomieszczeniami. 3:2003 Część 3: Izolacyjność od dźwięków powietrznych przenikających z zewnątrz. 4:2003 Część 4: Przenikanie hałasu z budynku do środowiska. 6:2005 Część 6: Pochłanianie dźwięku w pomieszczeniach. 7. PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania. 8. PN-B :1987 wersja polska. Norma wycofana. Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Wymagania ogólne i środki techniczne ochrony przed hałasem. 9. PN-B :1987 wersja polska. Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. 10. PN-EN A1:2010 :2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 1: Klasyfikacja wyników na podstawie badań reakcji na ogień. 11. PN-B :1997 Norma wycofana i zastąpiona PN-EN :2012 Badania odporności ogniowej. Część 1: Wymagania ogólne. 12. PN-EN :2008 Projektowanie konstrukcji z betonu. Reguły ogólne. Projektowanie z uwagi na warunki pożarowe. 13. PN-EN :2008/NA:2010 wersja polska Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-2: Reguły ogólne. Projektowanie z uwagi na warunki pożarowe. 14. PN-EN 13162: Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Specyfikacja. 15. PN-EN 12086: Wyroby do izolacji cieplnej w budownictwie. Określanie właściwości przenikania przy przenikaniu pary wodnej. Instrukcja ITB nr 369/2002 Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów. Instrukcja ITB nr 6 / 2005 Metody obliczania izolacyjności akustycznej między pomieszczeniami wg PN-EN 124-1:2002 i PN-EN 124-2:2002. Zawiera obliczanie poprawki K a wpływu bocznego przenoszenia dźwięku. Instrukcja ITB nr 3/1997 Zasady oceny i metody zabezpieczeń istniejących budynków mieszkalnych przed hałasem zewnętrznym komunikacyjnym. Instrukcja ITB nr 346/1997 Zasady oceny i metody zabezpieczeń akustycznych przegród wewnętrznych w istniejących budynkach mieszkalnych. Instrukcja ITB nr 1/2004 Przyporządkowanie określeniom występującym w przepisach techniczno-budowlanych klas reakcji na ogień wg PN -EN. Instrukcja ITB nr 9/2005 Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego Dz. U r., poz. 462 ze zmianą Dz.U r. poz Obwieszczenie Ministra Środowiska z dnia 15 października 2013 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Środowiska w sprawie dopuszczalnych poziomów hałasu w środowisku Dz.U r. poz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej, Dz.U r. nr 121, poz ze zmianą Dz.U nr 119 poz LITERATURA FACHOWA Budownictwo ogólne, W. Żeńczykowski, tom 1, 2 Katalog rozwiązań podłóg dla budownictwa mieszkaniowego i ogólnego, B-1/91-COBP Budownictwa Ogólnego, W-wa, 1992 r. Warunki techniczne wykonania i odbioru robót budowlano- -montażowych, tom 1, 2, 3, 4, Wydawnictwo ARKADY, W-wa, 1989 r. Poradnik inżyniera i technika budowlanego, tom 1, 2, 3 oraz Poradnik kierownika budowy, Wydawnictwo ARKADY, W-wa. katalogi ROCKWOOL.

36 Informacje dodatkowe Przedstawione w niniejszej broszurze rozwiązania nie nieustannie doskonaląc swe wyroby a także z uwagi na wyczerpują listy możliwych zastosowań wyrobów z wełny zmieniające się normy i przepisy prawne nasze materiały ROCKWOOL. Podane informacje służą jako pomocnicze w projektowaniu i wykonawstwie z zastrzeżeniem, informacje o produktach ROCKWOOL i ich zastosowaniu informacyjne są na bieżąco aktualizowane. Szczegółowe że ROCKWOOL Polska Sp. z o.o. nie ponosi odpowiedzialności za jakość dokumentacji technicznej oraz ców Technicznych. można uzyskać od Przedstawicieli Handlowych i Dorad- robót budowlano-montażowych. Jeżeli mają Państwo pytania i wątpliwości dotyczące zastosowania wyrobów ROCKWOOL Polska Sp. z o.o. zastrzega sobie prawo do ROCKWOOL prosimy o kontakt z nami. Ponieważ firma zmian lub poprawek treści zawartej w niniejszym materiale bez wcześniejszego ROCKWOOL propaguje najnowsze rozwiązania techniczne, uprzedzenia. Zeszyt 3.1. / Ściany działowe w systemach suchej zabudowy / ROCKWOOL / r. ROCKWOOL Polska Sp. z o.o. DORADZTWO TECHNICZNE pn.-pt doradcy@rockwool.pl
