Akustyczne płyty styropianowe STYROFLEX

Transkrypt

1 Akustyczne płyty styropianowe STYROFLEX ADOSKONAŁA IZOLACYJNOŚĆ KUSTYCZNA Izolacja akustyczna do podłóg pływających na wszelkiego rodzaju stropach STYROFLEX to najprostsza droga do ciszy

2 Spis treści 1. Parametry i właściwości oznaczenie zgodnie z normą 3 deklarowane właściwości 4 wymiary 6 pakowanie 7 2. Zastosowanie izolacja akustyczna - podłogi pływające 9 dźwięki powietrzne i uderzeniowe 17 styropian akustyczny 19 normy i dokumenty związane Wymagania prawne Zalety akustycznych płyt styropianowych STYROFLEX Kontakt 40

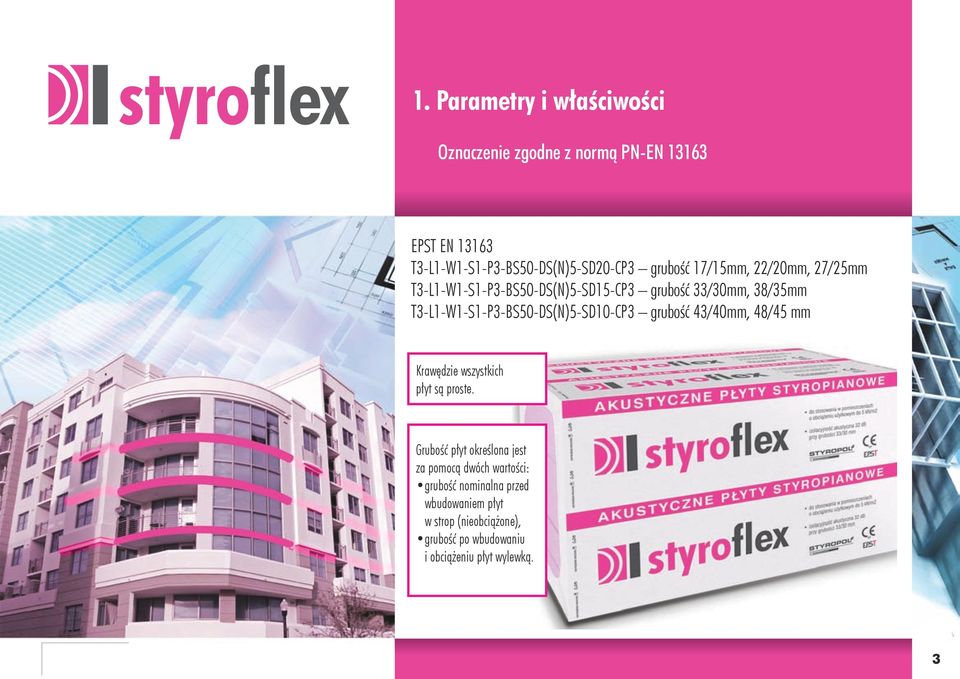

3 1. Parametry i właściwości Oznaczenie zgodne z normą PN-EN EPST EN T3-L1-W1-S1-P3-BS50-DS(N)5-SD20-CP3 grubość 17/15mm, 22/20mm, 27/25mm T3-L1-W1-S1-P3-BS50-DS(N)5-SD15-CP3 grubość 33/30mm, 38/35mm T3-L1-W1-S1-P3-BS50-DS(N)5-SD10-CP3 grubość 43/40mm, 48/45 mm Krawędzie wszystkich płyt są proste. Grubość płyt określona jest za pomocą dwóch wartości: grubość nominalna przed wbudowaniem płyt w strop (nieobciążone), grubość po wbudowaniu i obciążeniu płyt wylewką.

4 1. Parametry i właściwości Deklarowane właściwości TABELA 1. Wskaźnik poprawy izolacyjności akustycznej od dźwięków uderzeniowych Lw [db] oraz sztywność dynamiczna SD [MN/m 3 ] w zależności od grubości płyt STYROFLEX Grubość płyty STYROFLEX [mm] Wskaźnik poprawy izolacyjności akustycznej od dźwięków uderzeniowych L w [db] Poziom sztywności dynamicznej SD [MN/m 3 ] 17/15 26 SD 20 ( 20) 22/20 28 SD 20 ( 20) 27/25 30 SD 20 ( 20) 33/30 32 SD 15 ( 15) 38/35 32 SD 15 ( 15) 43/40 32 SD 10 ( 10) 48/45 32 SD 10 ( 10) Każde 6 db izolacyjności akustycznej jest odczuwane jako dwukrotne zmniejszenie hałasu w pomieszczeniu. Zastosowanie płyt STYROFLEX o grubości 33/30 mm zapewnia ponad 5-krotną poprawę izolacyjności akustycznej stropu!

5 1. Parametry i właściwości Deklarowane właściwości TABELA 2. Wybrane parametry techniczne akustycznych płyt styropianowych STYROFLEX Parametr Wartość Jednostka miary Gęstość pozorna 9-11 [kg/m 3 ] Współczynnik przewodzenia ciepła 0,045 [W/(mK)] Maksymalne obciążenia użytkowe 5 [kn/m 2 ] Wytrzymałość na zginanie 50 [kpa] Klasa reakcji na ogień E

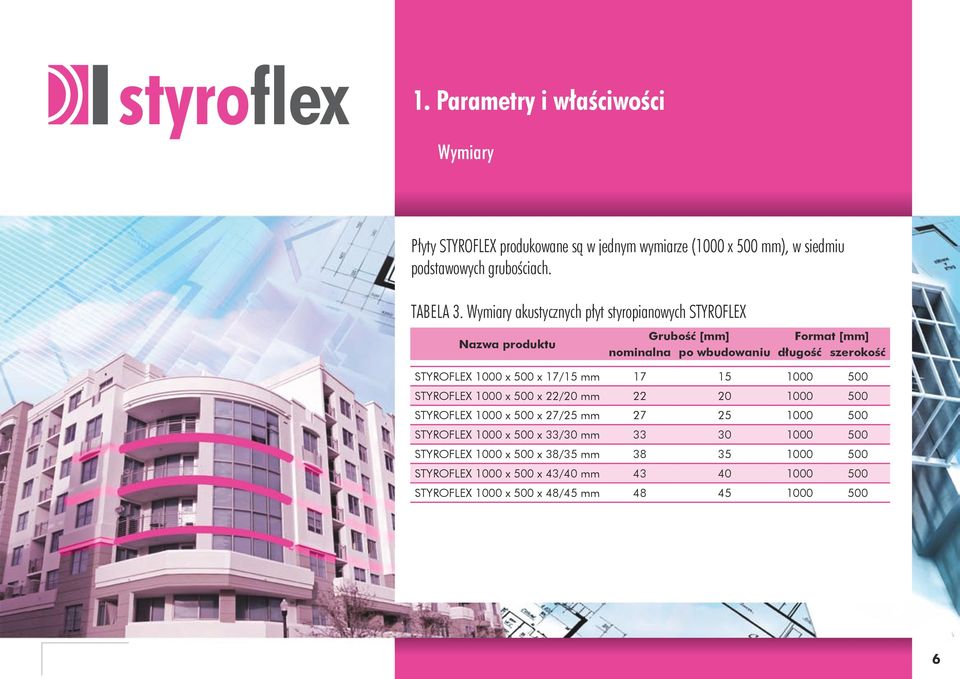

6 1. Parametry i właściwości Wymiary Płyty STYROFLEX produkowane są w jednym wymiarze (1000 x 500 mm), w siedmiu podstawowych grubościach. TABELA 3. Wymiary akustycznych płyt styropianowych STYROFLEX Nazwa produktu Grubość [mm] Format [mm] nominalna po wbudowaniu długość szerokość STYROFLEX 1000 x 500 x 17/15 mm STYROFLEX 1000 x 500 x 22/20 mm STYROFLEX 1000 x 500 x 27/25 mm STYROFLEX 1000 x 500 x 33/30 mm STYROFLEX 1000 x 500 x 38/35 mm STYROFLEX 1000 x 500 x 43/40 mm STYROFLEX 1000 x 500 x 48/45 mm

7 1. Parametry i właściwości Pakowanie TABELA 4. Ilości płyt, powierzchnie krycia i objętości paczek z płytami STYROFLEX Grubość płyt [mm] 17/15 22/20 27/25 33/30 38/35 43/40 48/45 Ilość płyt w paczce [szt.] Powierzchnia krycia 1 paczki [m 2 ] 17,5 13,5 11,0 9,0 7,5 7,0 6,0 Objętość 1 paczki [m 3 ] 0,298 0,297 0,297 0,297 0,285 0,301 0, mm 500 mm

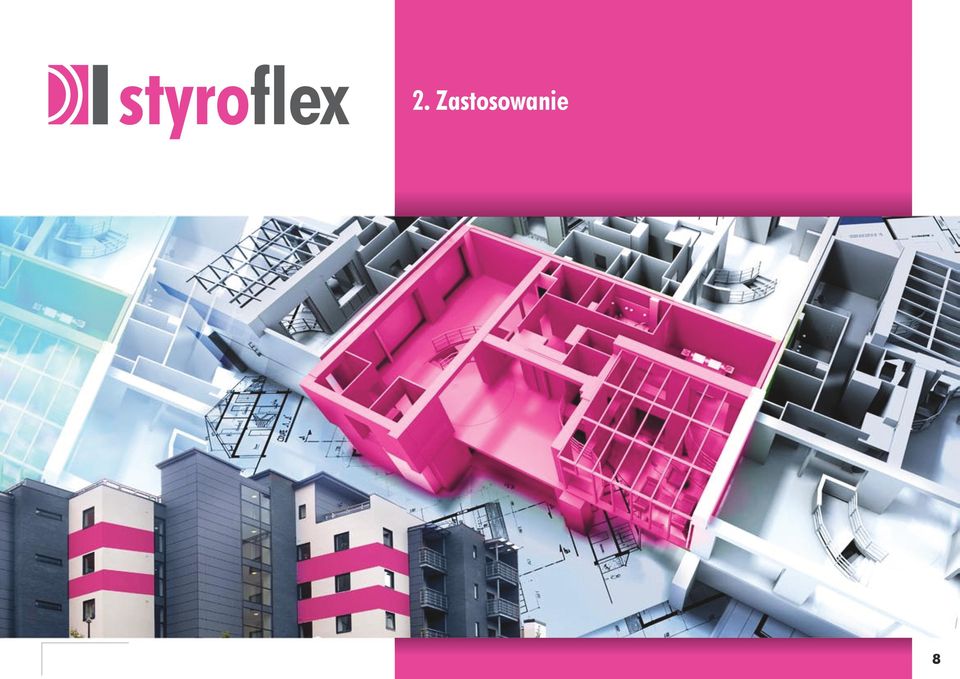

8 2. Zastosowanie

9 2. Zastosowanie Izolacja akustyczna - podłogi pływające Akustyczne płyty styropianowe STYROFLEX przeznaczone są do izolacji akustycznej od dźwięków uderzeniowych. Pochłaniają i tłumią hałas. Stanowią również bardzo dobrą izolację termiczną.

10 2. Zastosowanie Izolacja akustyczna - podłogi pływające Listwa podłogowa Deska barlinecka Ekologiczna płyta podkładowa Zbrojony podkład posadzkowy, grubość min. 40 mm Akustyczne płyty styropianowe STYROFLEX o grubości 33/30 mm Hydroizolacja - folia polietylenowa, grubość min. 0,1 mm Strop masywny Pas dylatacyjny - płyty styropianowe STRONG dach/podłoga, grubość 10 mm 10

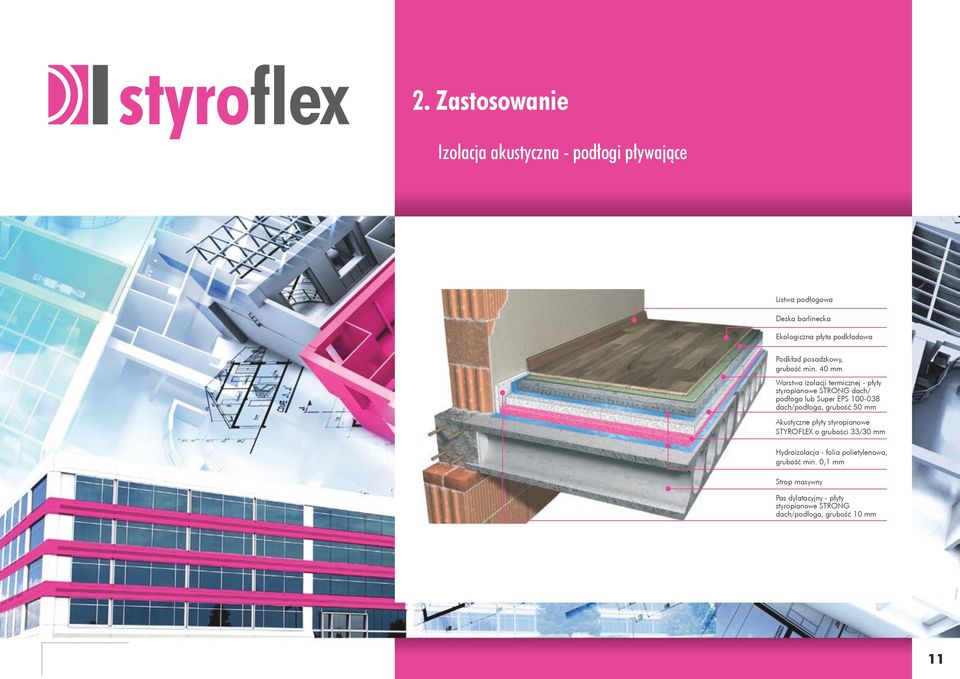

11 2. Zastosowanie Izolacja akustyczna - podłogi pływające Listwa podłogowa Deska barlinecka Ekologiczna płyta podkładowa Podkład posadzkowy, grubość min. 40 mm Warstwa izolacji termicznej - płyty styropianowe STRONG dach/ podłoga lub Super EPS dach/podłoga, grubość 50 mm Akustyczne płyty styropianowe STYROFLEX o grubości 33/30 mm Hydroizolacja - folia polietylenowa, grubość min. 0,1 mm Strop masywny Pas dylatacyjny - płyty styropianowe STRONG dach/podłoga, grubość 10 mm 11

12 2. Zastosowanie Izolacja akustyczna - podłogi pływające Komfort akustyczny Projekt budynku powinien gwarantować skuteczną izolację dźwiękową. Hałas dobiegający z zewnątrz lub z pomieszczeń sąsiednich nie może zakłócać spokoju użytkowników. Nowoczesne budownictwo ma na celu zapewnienie pełnego komfortu akustycznego. Zastosowanie płyt STYROFLEX to najlepszy sposób na spełnienie marzeń o błogiej ciszy. Przeznaczenie Płyty STYROFLEX doskonale nadają się do izolacji akustycznej i termicznej podłóg pływających na stropach międzykondygnacyjnych o obciążeniach użytkowych aż do 5 kn/m 2. Mogą być użyte zarówno do podłóg z ogrzewaniem, jak i bez ogrzewania. Cisza za niską cenę Duża skuteczność w tłumieniu hałasu i niska cena to największe zalety użycia płyt STYROFLEX. Izolacja stropów za pomocą akustycznych płyt styropianowych do podłóg pływających STYROFLEX to jedno z najtańszych rozwiązań na rynku. Poprawnie wykonana podłoga pływająca z użyciem płyt STYROFLEX daje gwarancję pełnego komfortu akustycznego. 12

13 2. Zastosowanie Izolacja akustyczna - podłogi pływające Przygotowanie pomieszczeń i podłoża Sufity i ściany w pomieszczeniach, w których zamierza się wykonać podłogę pływającą, powinny być wcześniej otynkowane. Podłoże (strop) powinno być suche, czyste i równe. Przy pomiarze dwumetrową łatą nierówności nie powinny przekraczać 9 mm. Większe nierówności wyrównujemy zaprawą cementową. Pasy dylatacyjne Niezwykle ważne jest zachowanie istoty podłogi pływającej czyli całkowite oddzielenie płyty podłogowej od otaczających ją ścian i stropu. W tym celu układamy pionowe pasy izolacji wzdłuż całego obwodu. Pasy izolacji układamy również przy innych elementach np. ościeżnicach, przewodach rurowych. Pasy dylatacyjne wykonujemy z materiału izolacyjnego np. płyt styropianowych STRONG dach/ podłoga. Pionowe pasy dylatacyjne powinny sięgać od stropu do górnej warstwy podłogi. Wystający ponad poziom podłogi nadmiar materiału izolacyjnego obcinamy dopiero po wykonaniu podłogi. Grubość pionowych pasów dylatacyjnych powinna wynosić min. 10 mm. 13

14 2. Zastosowanie Izolacja akustyczna - podłogi pływające Płyty STYROFLEX układa się na stropie tak, aby ściśle do siebie przylegały. Złącza płyt odpowiednio przesuwa się względem siebie. W celu zwiększenia izolacji termicznej stropu można łącznie układać izolacje akustyczną i termiczną. W takiej kombinacji powinno się stosować płyty akustyczne STYROFLEX i płyty standardowe STRONG dach/ podłoga lub Super EPS dach/ podłoga. W przypadku stropów pomiędzy pomieszczeniami o tej samej temperaturze nie stosuje się izolacji termicznej. W takim układzie potrzebna jest tylko izolacja akustyczna z płyt STYROFLEX. 14

15 2. Zastosowanie Izolacja akustyczna - podłogi pływające Na płytach styropianowych układa się warstwę hydroizolacyjną, np. z folii polietylenowej. Folia powinna posiadać dokumenty dopuszczające ją do stosowania w budownictwie. Ważne jest, aby warstwę hydroizolacyjną układać na 10-centymetrowy zakład z wywinięciem na pasy brzegowe. W ten sposób unika się przenikania wilgoci. W przypadku podkładów posadzkowych z ogrzewaniem podłogowym grubość folii polietylenowej powinna wynosić min. 0,2 mm. W przypadku podkładów bez ogrzewania podłogowego - 0,1 mm. Do wykonania warstwy hydroizolacyjnej można stosować również inne materiały do izolacji przeciwwilgociowej, charakteryzujące się podobnymi właściwościami technicznymi. Odporność warstwy hydroizolacyjnej na temperaturę powinna wynosić co najmniej 80 C. 15

16 2. Zastosowanie Izolacja akustyczna - podłogi pływające Na ułożone płyty styropianowe i hydroizolację układa się podkład posadzkowy. Podkład posadzkowy może być wykonany w dowolnej technologii na spoiwie cementowym, anhydrytowym lub innym. Bardzo ważne jest, aby grubość podkładu nie była mniejsza niż 40 mm. Podkład musi spełniać wymagania w zakresie przenoszenia obciążeń. Z uwagi na to, że podłoże z płyt STYROFLEX jest odkształcalne zaleca się wykonywanie zbrojonych podkładów posadzkowych. Powierzchnia podkładu posadzkowego powinna stanowić płaszczyznę poziomą, a ewentualne odchylenie od poziomu nie powinno przekraczać 5 mm. Poszczególne rodzaje podkładów posadzkowych w czasie ich wiązania należy pielęgnować zgodnie z zaleceniami producentów i technologią wykonania. W pomieszczeniach o powierzchni przekraczającej 30 m 2 lub o znacznej długości podkłady należy podzielić dylatacjami na mniejsze pola (o boku nie przekraczającym 6 m) w celu zabezpieczenia przed rysami skurczowymi. Podkład musi swoją masą obciążyć płyty STYROFLEX. Płyty nabierają optymalnych właściwości akustycznych dopiero po obciążeniu. Dzięki swojej elastyczności STYROFLEX ugina się pod ciężarem wylewki. Na przykład płyty STYROFLEX o grubości 33/30 mm ugną się o 3 mm, do grubości 30 mm. 16

17 2. Zastosowanie Dźwięki powietrzne i uderzeniowe Dźwięki uderzeniowe są efektem mechanicznego pobudzenia przegrody, np. przez chodzenie, uderzenie, toczenie lub przesuwanie ciężkich przedmiotów. Dźwięki powietrzne są to fale akustyczne rozchodzące się w powietrzu wokół źródła dźwięku, oddziałujące na przegrody izolacyjne w postaci ciśnienia akustycznego. Jak pokazuje praktyka, najbardziej uciążliwe dla użytkowników są dźwięki uderzeniowe (materiałowe) przenoszone przez elementy konstrukcyjne budynku. Przede wszystkim przez stropy. Dlatego też, w odróżnieniu od ścian, stropy powinny spełniać normy izolacji akustycznej nie tylko od dźwięków powietrznych, ale przede wszystkim od dźwięków uderzeniowych. Istnieją dwie formy przenoszenia się dźwięków uderzeniowych do pomieszczeń ulokowanych na niższych kondygnacjach. Przenoszenie bezpośrednie to sytuacja, gdy dźwięki uderzeniowe przenoszone są przez konstrukcję stropu. Przenoszenie boczne występuje, gdy dzieje się to za pośrednictwem ścian. 17

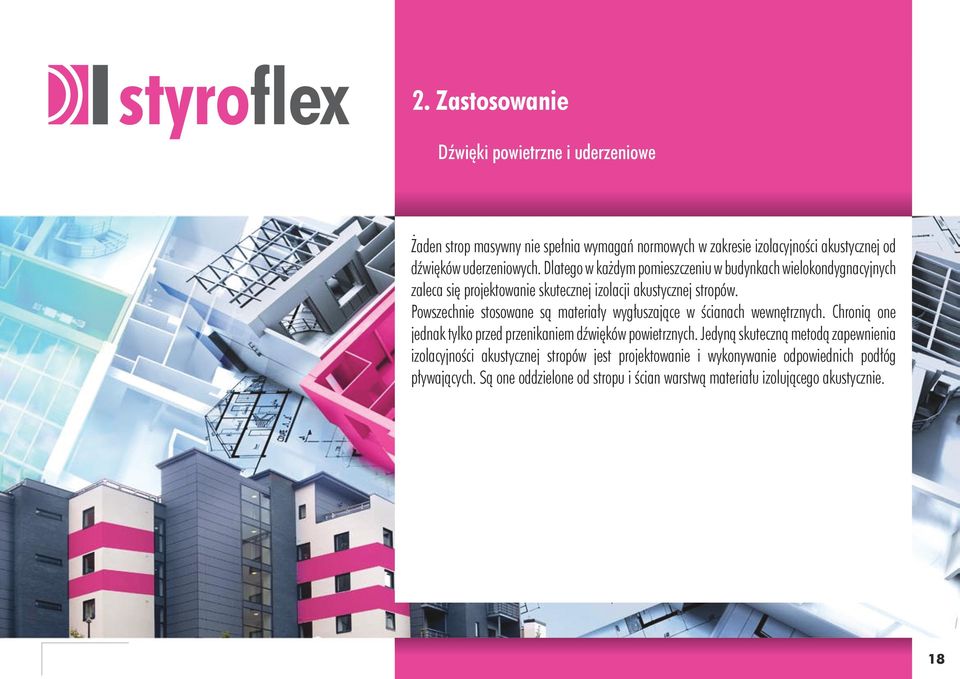

18 2. Zastosowanie Dźwięki powietrzne i uderzeniowe Żaden strop masywny nie spełnia wymagań normowych w zakresie izolacyjności akustycznej od dźwięków uderzeniowych. Dlatego w każdym pomieszczeniu w budynkach wielokondygnacyjnych zaleca się projektowanie skutecznej izolacji akustycznej stropów. Powszechnie stosowane są materiały wygłuszające w ścianach wewnętrznych. Chronią one jednak tylko przed przenikaniem dźwięków powietrznych. Jedyną skuteczną metodą zapewnienia izolacyjności akustycznej stropów jest projektowanie i wykonywanie odpowiednich podłóg pływających. Są one oddzielone od stropu i ścian warstwą materiału izolującego akustycznie. 18

19 2. Zastosowanie Styropian akustyczny Użycie płyt STYROFLEX zapewnia najwyższy komfort akustyczny. Styropiany standardowe wykorzystane do izolacji stropów nie dają tak dobrych efektów. Decydują o tym znakomite parametry tłumienia hałasu charakterystyczne dla płyt STYROFLEX. Parametrem kształtującym właściwości akustyczne materiału izolacyjnego jest sztywność dynamiczna. Sztywność dynamiczna jest definiowana jako: s = F / d * S [ MN/m 3 ] gdzie: F - siła dynamiczna działająca na próbkę [MN] d - zmiana grubości materiału próbki [m] S - powierzchnia próbki [m 2 ] 19

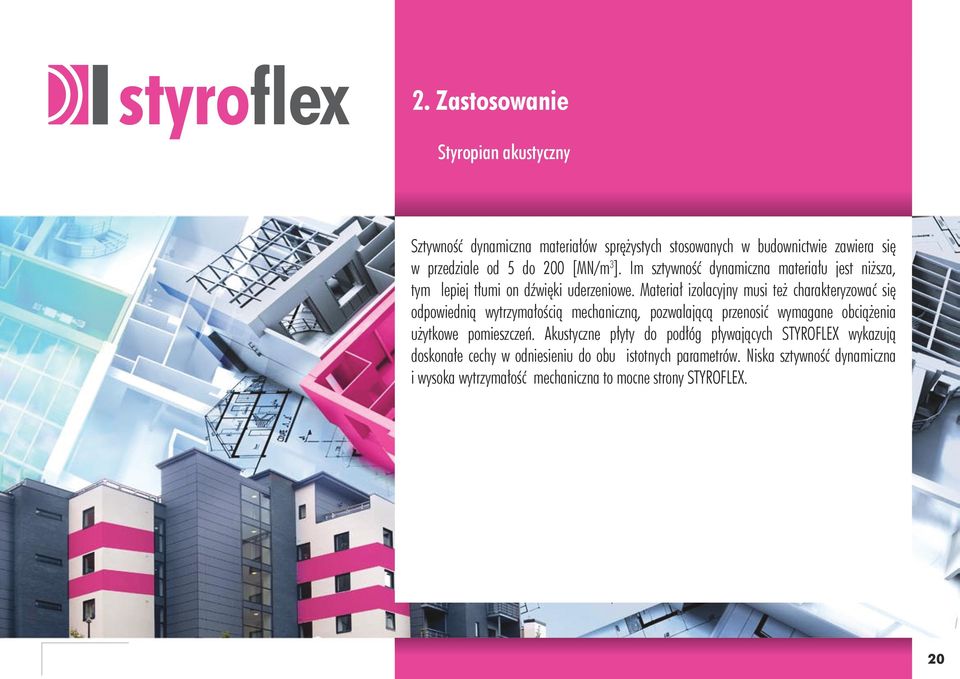

20 2. Zastosowanie Styropian akustyczny Sztywność dynamiczna materiałów sprężystych stosowanych w budownictwie zawiera się w przedziale od 5 do 200 [MN/m 3 ]. Im sztywność dynamiczna materiału jest niższa, tym lepiej tłumi on dźwięki uderzeniowe. Materiał izolacyjny musi też charakteryzować się odpowiednią wytrzymałością mechaniczną, pozwalającą przenosić wymagane obciążenia użytkowe pomieszczeń. Akustyczne płyty do podłóg pływających STYROFLEX wykazują doskonałe cechy w odniesieniu do obu istotnych parametrów. Niska sztywność dynamiczna i wysoka wytrzymałość mechaniczna to mocne strony STYROFLEX. 20

21 2. Zastosowanie Styropian akustyczny Działanie akustycznych płyt izolacyjnych STYROFLEX. Styropian akustyczny różni się od styropianu standardowego. Jest sprężysty. Jednak dopóki nie jest obciążony, nie tłumi hałasu w sposób wystarczający. Dopiero po obciążeniu ugina się i nabiera swoich optymalnych właściwości akustycznych. Płyty STYROFLEX o grubości 33 mm obciążone podkładem posadzkowym o grubości min. 40 mm ugną się o 3 mm. Dlatego przy określaniu grubości płyt akustycznych podaje się dwie wartości: grubość nominalną i grubość po wbudowaniu. Porównanie tych właściwości jasno wskazuje, iż standardowe styropiany znacznie ustępują płytom STYROFLEX pod względem parametrów tłumienia hałasu. 21

22 2. Zastosowanie Styropian akustyczny Akustyczne płyty styropianowe do podłóg pływających STYROFLEX produkowane są na bazie specjalnego polistyrenu spienialnego. Granule w płytach STYROFLEX są kilkakrotnie większe od granul w styropianach standardowych. Surowiec standardowy używany do wykonania np. płyt Super EPS Surowiec specjalny używany do wykonania płyt STYROFLEX. Granula kilkakrotnie większa. Surowiec standardowy używany do produkcji np. płyt SUPER EPS Surowiec specjalny używany do produkcji płyt STYROFLEX. Granula kilkakrotnie większa. 22

23 2. Zastosowanie Styropian akustyczny STYROFLEX jest materiałem, który przy niewielkiej gęstości może wytrzymywać duże obciążenia mechaniczne. Dzięki temu płyty te doskonale nadają się do zastosowania jako izolacja akustyczna wszelkich stropów. W budynkach mieszkalnych wymagane są obciążenia użytkowe powyżej 2 kn/m 2. Podczas gdy większość materiałów oferowanych na rynku wytrzymuje obciążenia 2-3 kn/m 2, płyty STYROFLEX mogą być użyte do izolacji podłóg pływających na stropach międzykondygnacyjnych o obciążeniach użytkowych aż do 5 kn/m 2. Dlatego sprawdzają się znakomicie we wszelkiego rodzaju budynkach mieszkalnych: jednorodzinnych, wielorodzinnych, zamieszkania zbiorowego oraz użyteczności publicznej: szkołach, przedszkolach, szpitalach, bibliotekach, hotelach, biurowcach i innych. 23

24 2. Zastosowanie Normy i dokumenty związane Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie tekst jednolity Dz. U. Nr 75/2002, poz PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja. PN-B-20132:2005 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Zastosowania. PN-EN ISO 6946:2004 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN-EN ISO 10456:2002(U) Izolacja cieplna. Materiały i wyroby budowlane. Określanie deklarowanych i obliczeniowych wartości cieplnych. PN-B :1999 Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania. 24

25 2. Zastosowanie Normy i dokumenty związane PN-EN ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych. PN-EN ISO 717-2:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków uderzeniowych. PN-ISO :1994/Ap: 1999 Określanie sztywności dynamicznej. Materiały stosowane w pływających podłogach w budynkach mieszkalnych. Instrukcja ITB nr 293/90 Projektowanie pod względem akustycznym przegród w budynkach. Instrukcja ITB nr 346/97 Zasady oceny i metody zabezpieczeń akustycznych przegród wewnętrznych w istniejących budynkach mieszkalnych Instrukcja ITB nr 369/2002 Właściwości dźwiękoizolacyjne przegród budowlanych i ich elementów Katalog Rozwiązań Podłóg dla Budownictwa Mieszkaniowego i Ogólnego. COBPBO, Warszawa 1992 r. 25

26 3. Wymagania prawne Właściwości izolacji akustycznej od dźwięków uderzeniowych dla płyt STYROFLEX w zależności od grubości podano w charakterystyce produktu. Znając powyższe parametry, w sposób uproszczony można wyznaczyć izolacyjność akustyczną stropu z podłogą pływającą. W tym celu należy posłużyć się następującym równaniem: L n,w = L n,w - L w + K + 2 [db] gdzie: L n,w - ważony wskaźnik izolacyjności akustycznej stropu z podłogą pływającą L n,w - ważony wskaźnik znormalizowanego poziomu uderzeniowego dla samego stropu (z Tabeli 1) L w - ważony wskaźnik zmniejszenia poziomu uderzeniowego charakterystyczny dla płyt STYROFLEX K - wskaźnik korygujący od 0 do 4 db wg Tabeli E-1 normy dla stropów 2 db - korekta zalecana w normie stosowana przy obliczeniach 26

27 3. Wymagania prawne TABELA 5. Wskaźnik izolacyjności akustycznej od dźwięków uderzeniowych dla wybranych konstrukcji stropów Konstrukcja stropu Masa stropu [kg/m 3 ] Charakterystyka akustyczna pod względem uderzeniowym L n,w [db] płytowo-żelbetowe pustakowo-gipsowe ceramiczno-betonowe wiórowo-cementowe pustakowe podwójne pustakowe powyżej podwójne płytowo-żelbetowo pełne kanałowo-żebetowe

28 3. Wymagania prawne Minimalne wymagania w zakresie izolacyjności akustycznej stropów w zakresie dźwięków uderzeniowych w zależności od przeznaczenia pomieszczeń w budynkach wielokondygnacyjnych podane są w Tabeli 6. TABELA 6. Wymagana izolacyjność akustyczna od dźwięków uderzeniowych (maks. L n,w [db]) dla stropów w budynkach mieszkalnych wielorodzinnych i użyteczności publicznej na podstawie normy PN-B :1999 Budynek mieszkalny wielorodzinny wszystkie pomieszczenia przyległego mieszkania 58 1) wszystkie pomieszczenia mieszkalne pokój korytarz, klatka schodowa 53 3) pomieszczenia techniczne wyposażenia instalacyjnego 58 6) kawiarnie, jadłodajnie, rastauracje z wyłączeniem dyskotek ) sklepy, punkty usługowe o poziomie hałasu wew. LA < 70 db ) punkty usługowe o poziomie hałasu wew. LA = db ) pomieszczenia sanitarne w tym samym mieszkaniu 53 2) wszystkie pomieszczenia w tym samym mieszkaniu poza pomieszczeniami sanitarnymi 53 2) Hotele kategorii trzygwiazdkowej i wyższej pokoje hotelowe pokoje hotelowe 58 1) korytarz sale telewizyjne, kluby ) 28

29 3. Wymagania prawne Hotele niższych kategorii, domy wczasowe pokoje hotelowe pokoje hotelowe pokoje hotelowe 63 1) korytarz sale telewizyjne, kluby ) Domy studenckie, internaty, domy rencistów pokoje hotelowe 63 1) korytarz 2) pokoje rekreacyjne ) sale telewizyjne ) czytelnie, biblioteki 63 ogólne sanitariaty 2) pomieszczenia gospodarcze Żłobki, przdszkola sale dla dzieci sale lekcyjne sale dla dzieci 63 pomieszczenia gospodarcze 58 8) 3) korytarz 2) Szkoły, części dydaktyczne domów kultury sale lekcyjne 63 3) korytarz 2) świetlica 63 sale zajęć technicznych 63 7) lub 53 6) pomieszczenia sanitarne 2) pokoje nauczycielskie 63 29

30 3. Wymagania prawne Szpitale pokoje chorych z wyjątkiem pokoi w oddziałach intensywnej opieki medycznej pokoje chorych w oddziałach intensywnej opieki medycznej gabinety lekarskie, zabiegowe pokoje chorych 63 korytarz 3) 2) kuchnie oddziałowe 2) gabinety lekarskie, zabiegowe 63 pokoje chorych w oddziałach intensywnej opieki medycznej 63 7) lub 58 8) pokoje chorych w oddziałach intensywnej opieki medycznej 58 gabinety lekarskie, zabiegowe 63 7) lub 58 8) korytarz 3) 2) gabinety lekarskie, zabiegowe 63 korytarz 3) 2) Przychodnie lekarskie gabinety lekarskie, zabiegowe gabinety lekarskie, zabiegowe 63 korytarz 2) 30

31 3. Wymagania prawne Budynki administracyjne pokoje do pracy pokoje do pracy wymagającej koncentracji, gabinety dyrektorskie pomieszczenia sanitarne pokoje do pracy 63 pokoje do pracy wymagającej koncentracji, gabinety dyrektorskie korytarz 2) pokoje do pracy wymagające koncentracji, gabinety dyrektorskie korytarz 2) wszystkie inne pomieszczenia do pracy 2) Sanatoria pokoje chorych gabinety lekarskie, zabiegowe pokoje chorych 63 1) korytarz 3) 2) gabinety lekarskie, zabiegowe 63 gabinety lekarskie, zabiegowe 63 korytarz 3) 2) 31

32 3. Wymagania prawne Opisy do Tabeli 6. 1) W przypadku stropów w pomieszczeniach sanitarnych danego pokoju hotelowego, wskaźnik L n,w dotyczy przenikania dźwięków uderzeniowych do pokoi sąsiednich w kierunku poziomym i ukośnym. 2) Jeżeli wystąpi taki przypadek, to wymagania należy ustalić indywidualnie. 3) Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczące izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem. 4) Mniejsze wartości wskaźnika dotyczą przypadku usytuowania sali telewizyjnej lub pomieszczenia klubowego nad pokojem hotelowym. 5) Mniejsza wartość wskaźnika dotyczy przypadku usytuowania ogólnodostępnego pokoju dla rekreacji (sala telewizyjna) nad pokojem hotelowym. 6) Wskaźnik dotyczy przenikania dźwięków uderzeniowych z podłogi pomieszczenia hałaśliwego do pomieszczenia chronionego pod względem akustycznym (bez względu na jego usytuowanie w stosunku do pomieszczenia hałaśliwego). 7) Dotyczy przypadku, gdy pomieszczenie bardziej chronione znajduje się nad pomieszczeniem mniej chronionym lub hałaśliwym. 8) Dotyczy przypadku, gdy pomieszczenie bardziej chronione znajduje się pod pomieszczeniem mniej chronionym. 32

33 3. Wymagania prawne TABELA 7. Klasy akustyczne podłóg z płytami STYROFLEX zgodne z Katalogiem Rozwiązań Podłóg dla Budownictwa Mieszkaniowego i Ogólnego oraz klasy dostosowane do normy PN-B :1999. Grubość akustycznych płyt styropianowych STYROFLEX [mm] Wskaźnik zmniejszenia poziomu uderzeniowego L w [db] Klasa akustyczna wg. Katalogu Podłóg Klasa akustyczna dostosowana do PN-B : /17 26 PP - 23 PP(n) /20 28 PP - 28 PP(n) /25 30 PP - 28 PP(n) /30 32 PP - 28 PP(n) /35 32 PP - 28 PP(n) /40 32 PP - 28 PP(n)

34 3. Wymagania prawne TABELA 8. Klasyfikacja podłóg pływających wg normy PN-B :1999 Klasa akustyczna podłogi Wartości laboratoryjne wskaźników L w [db] Wartości obliczeniowe wskaźników L w [db] PP(n) PP(n) PP(n) PP(n) PP(n) PP(n) - 29 > 31 > 29 34

35 4. Zalety akustycznych płyt styropianowych STYROFLEX WYMOGI PRAWNE łatwość spełnienia wymogów prawnych dotyczących izolacyjności akustycznej stropów od dźwięków uderzeniowych, wysoka wartość wskaźnika poprawy izolacyjności akustycznej przy niewielkiej grubości płyt, bardzo dobre parametry izolacyjności akustycznej potwierdzone badaniami w Zakładzie Akustyki Instytutu Techniki Budowlanej w Warszawie. 35

36 4. Zalety akustycznych płyt styropianowych STYROFLEX KOMFORT AKUSTYCZNY doskonała izolacja akustyczna od najbardziej uciążliwych dźwięków uderzeniowych - redukcja hałasu nawet o 32dB, ponad 5-krotne zmniejszenie poziomu hałasu odczuwanego w pomieszczeniach, zapewnienie użytkownikom budynku pełnego komfortu akustycznego dzięki doskonałym parametrom akustycznym płyt izolacyjnych STYROFLEX. 36

37 4. Zalety akustycznych płyt styropianowych STYROFLEX POWSZECHNOŚĆ STOSOWANIA wysoka wytrzymałość na obciążenia mechaniczne, możliwość zastosowania na stropach o dopuszczalnych obciążeniach użytkowych aż do 5 kn/m 2 (tj. 500 kg/m 2 ), wytrzymałość mechaniczna wystarczająca do przeniesienia obciążeń użytkowych występujących w budownictwie mieszkaniowym: jednorodzinnym i wielorodzinnym oraz użyteczności publicznej: szkołach, szpitalach, budynkach biurowych i hotelowych, w budynkach mieszkalnych obliczeniowe obciążenia użytkowe przyjmowane są na poziomie nieco powyżej 2 kn/m 2, natomiast w zdecydowanej większości budynków użyteczności publicznej nie przekraczają 5 kn/m 2. Oznacza to, iż akustyczne płyty styropianowe STYROFLEX mogą być stosowane w budownictwie każdego typu. 37

38 4. Zalety akustycznych płyt styropianowych STYROFLEX ŁATWOŚĆ I SZYBKOŚĆ ZASTOSOWANIA prosta technologia montażu podłogi pływającej, wygodne wnoszenie na wyższe kondygnacje, przenoszenie i układanie na stropie płyt izolacyjnych STYROFLEX dzięki ich niewielkiej wadze, łatwa obróbka płyt, nie wymagająca żadnych specjalistycznych narzędzi, komfort pracy - styropian nie wymaga stosowania środków ochronnych, takich jak rękawice czy maski; nie pyli i nie powoduje podrażnień; łatwo go przycinać, w rezultacie 1m 2 podłogi pływającej z zastosowaniem akustycznych płyt styropianowych STYROFLEX powstaje sprawniej niż przy użyciu materiałów konkurencyjnych; STYROFLEX pozwala szybciej zakończyć proces inwestycyjny. 38

39 4. Zalety akustycznych płyt styropianowych STYROFLEX EKONOMIA duża skuteczność w tłumieniu hałasu i niska cena to największe zalety płyt izolacyjnych STYROFLEX, izolacja stropów za pomocą akustycznych płyt styropianowych do podłóg pływających STYROFLEX to jedno z najtańszych rozwiązań na rynku, skuteczne i proste w montażu rozwiązanie izolacji akustycznej, podłoga pływająca z użyciem płyt STYROFLEX to gwarancja ciszy za niską cenę. 39

40 5. Kontakt Styropol Sp. z o.o. ul. Cybernetyki 7B Warszawa tel fax styropol@styropol.pl
