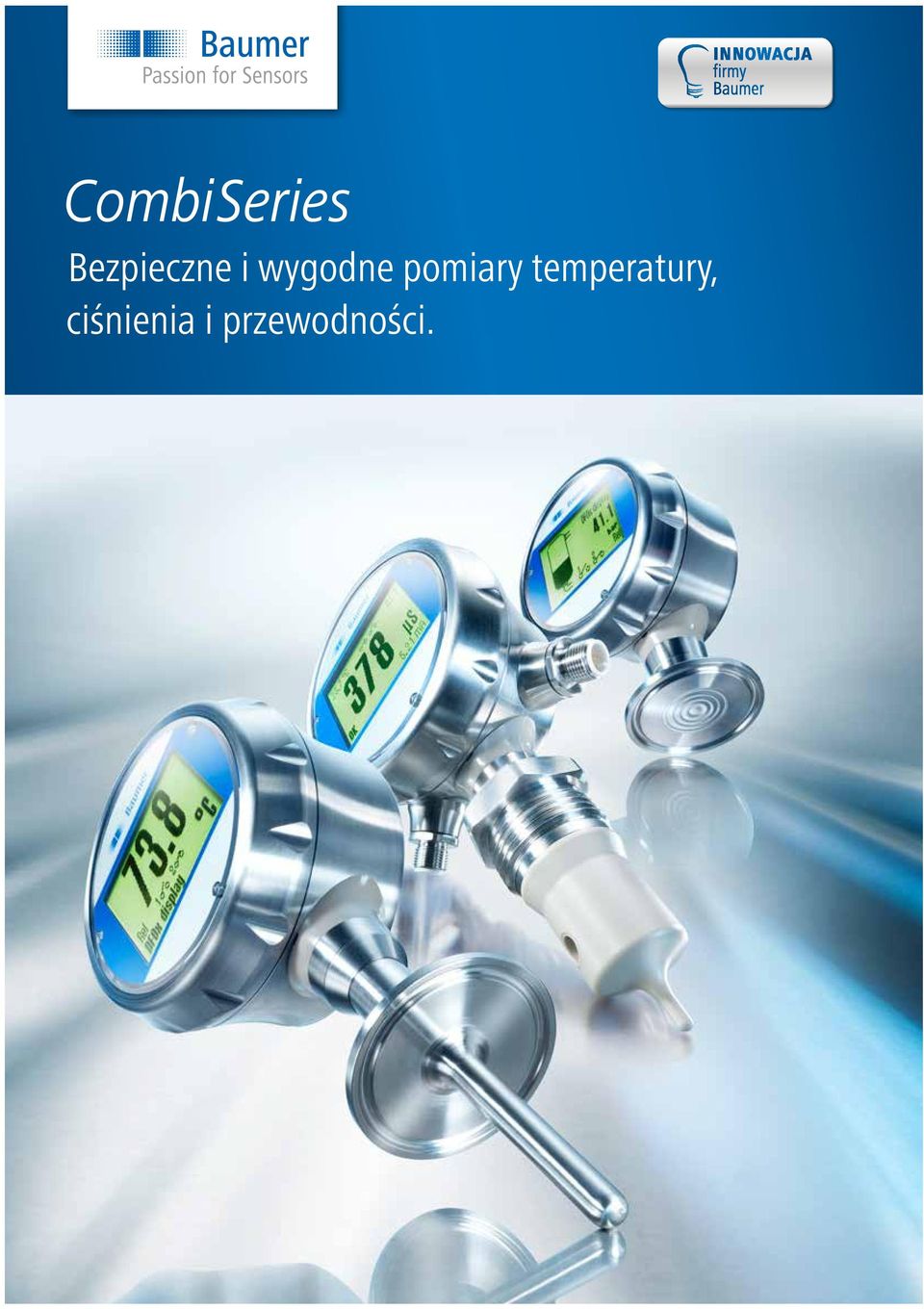

1 CombiSeries Bezpieczne i wygodne pomiary temperatury, ciśnienia i przewodności.

2 Kolejna innowacja firmy Baumer: Przyrządy CombiSeries ułatwiają bezpieczne i wygodne zarządzanie procesami Dzisiejsze maszyny i systemy są coraz bardziej złożone. Monitorowanie i kontrola ciśnienia, temperatury oraz przewodności należy do trzech najważniejszych zadań pomiarowych w przemysłowych procesach produkcyjnych. Celem firmy Baumer jest uproszczenie coraz bardziej złożonych procesów produkcyjnych poprzez wprowadzanie innowacyjnych czujników. Aby tego dokonać, stworzyliśmy przyrządy z wyświetlaczem, które są idealnie dostosowane do potrzeb klienta i umożliwiają podjęcie szybkiej reakcji lokalnie w miejscu pomiaru, jak i w centrum sterowania. Nie ma już potrzeby analizowania parametrów procesów wystarczy spojrzeć na wyświetlacz, który wskaże odpowiednią wartość i zasygnalizuje stan alarmowy. Aby zapewnić bezpieczne i niezawodne działanie, wyposażyliśmy nasz nowy modułowy system CombiSeries w następujące komponenty: Wyświetlacz CombiView Przetwornik ciśnienia CombiPress System pomiaru temperatury CombiTemp Nowy przetwornik przewodności i stężenia CombiLyz Niezwykle wytrzymałe i higieniczne obudowy Różne przyłącza procesowe także w wykonaniu higienicznym Wszystkie przyrządy są również dostępne bez wyświetlacza CombiView. Dopasowane do potrzeb użytkownika i łatwe w obsłudze przyrządy zapewniające. Higieniczne i wytrzymałe niezawodne działanie Zgodność z FDA, 3-A, EHEDG, EU 10/2011 Solidna, kompaktowa obudowa, IP69K Długa żywotność Łatwość obsługi wygoda Duży czytelny wyświetlacz z ekranem dotykowym Sygnalizacja alarmowa wykorzystująca trzy kolory podświetlenia Konfigurowalny komunikat tekstowy Precyzyjne i niezawodne produkcja wysokiej jakości Wysoka dokładność Wysoka stabilność w czasie Krótki czas reakcji Konfigurowalne zakresy pomiarowee Wszystkie przyrządy dostarczane są z ustawieniami fabrycznymi, istnieje jednak możliwość konfiguracji przez użytkownika w zależności od wymagań i potrzeb. Inteligentne i komunikatywne łatwa integracja Sygnalizacja pętli prądowej 4 20 ma HART (opcjonalnie) Dwa wyjścia przekaźnikowe (opcjonalnie) Interfejs FDT/DTM

3 Wyświetlacz CombiView Monitorowanie i kontrolowanie procesów staje się coraz bardziej złożone i wymagające, dlatego opracowaliśmy wyświetlacz CombiView, dzięki któremu operowanie funkcjami monitorowania i wyświetlania jest łatwe, a zarazem efektywne. Wszystkie wymagane parametry są wykrywane i wyświetlane w sposób, który zapewnia czytelność nawet z dużej odległości. Genialne rozwiązanie: Nowy wyświetlacz CombiView jest szybki, łatwy w obsłudze i bezpieczny. Łatwy w utrzymaniu, wytrzymujący czyszczenie strumieniem wody pod wysokim ciśnieniem. Niezwykle wytrzymałe, higieniczne, solidne obudowy ze stali nierdzewnej Elastyczność Możliwość łatwego zintegrowania z przyrządami PFMx i TFRx systemu CombiSeries Przyrząd autonomiczny Obudowa naścienna ze stali nierdzewnej pasująca do każdego przekaźnika 4 20 ma Ekran dotykowy Łatwy i szybki w użyciu Integracja Przyrząd zasilany z pętli prądowej wyświetlacz nie wymaga oddzielnego zasilania Odczyt widoczny z daleka Duże cyfry na dużym wyświetlaczu wszystkie informacje prezentowane jednocześnie Interfejs użytkownika Kilka różnych trybów wizualnych Szybki czas reakcji Zwiększona dokładność Dostosowywalne zarządzanie alarmami Kolory podświetlenia są w pełni konfigurowalne Łatwe programowanie Nawet gdy aplikacja jest uruchomiona Dostępność i czytelność z każdego miejsca Wyświetlacz obraca się o 360

4 Indywidualny system alarmowy Wartość (duża/mała) Wizualizacja zbiornika (zbiornik/butelka) Czerwony = podejmij akcję Zielony = ok Po co marnować czas, aby zdecydować, czy trzeba podjąć działanie? CombiView działa na zasadzie sygnalizacji świetlnej. Nie jest wymagana szczegółowa i czasochłonna analiza procesów. Na wyświetlaczu przekazywane są wyraźne, przyciągające wzrok informacje, pozwalające niezwłocznie zorientować się, czy należy podjąć działanie, czy też nie. Analogowy (z wartością/bez wartości) Wykres słupkowy (pionowy/poziomy) Wyświetlacz CombiView zapewnia różne możliwości projektowania Po pierwsze użytkownik sam decyduje, które przyrządy CombiSeries mają zostać wyposażone w wyświetlacz. Zaletą jest możliwość łatwego doposażenia przyrządu CombiSeries w późniejszym czasie, jeśli zajdzie taka potrzeba i konieczność dodania dodatkowych funkcji. Wartość (przewodność) Etykieta medium (określana przez klienta) Ponadto dostępnych jest kilka różnych trybów wizualnych dla wyświetlacza CombiView (zgodnie z ilustracją po prawej stronie). Użytkownik może wybrać preferowany tryb wyświetlania zapewniający łatwy odczyt informacji. Dodatkowe funkcje: Zmiana koloru tła i pulsowanie Sygnalizacja błędów/alarmów Dwa wyjścia przekaźnikowe Komunikat ostrzegawczy Programowanie za pomocą ekranu dotykowego Konfiguracja FlexProgrammer Wyświetlacz można obracać o 360 (w obu kierunkach) Złącze można obracać o 345 (tylko dolne złącze) Istnieje nawet możliwość zaprogramowania określonych komunikatów, które mają być wyświetlane. CombiView jest także dostępny jako niezależny wyświetlacz dla wszystkich rodzajów czujników analogowych.

5 Poszerzona gama urządzeń CombiSeries Fundamentami sukcesu firmy Baumer są tradycja i innowacyjność oraz konstruktorzy i programiści, projektanci i inżynierowie procesowi, którzy w każdej nowej sytuacji dostrzegają okazję do odkrywania i kreowania nowych innowacyjnych rozwiązań. Ciesząca się dużym uznaniem gama CombiSeries wraz z urządzeniami CombiTemp i CombiPress jest dowodem wieloletniego kunsztu firmy Baumer w dziedzinie przyrządów do pomiaru ciśnienia i temperatury. Nowe urządzenie AFI4 CombiLyz stanowi jej uzupełnienie o niezwykle czuły i precyzyjny przetwornik przewodności. Urządzenie CombiLyz wyposażone jest w sprawdzoną obudowę CombiSeries, elastyczny system modułowy oraz wygodny wyświetlacz CombiView. Zostało ono stworzone przede wszystkim do precyzyjnej analizy i rozróżniania mediów w przemyśle spożywczym i farmaceutycznym oraz w procesach uzdatniania wody. Urządzenie CombiLyz doskonale sprawdza się procesach CIP i SIP, do monitorowania stężenia w cieczy lub do rozdzielenia faz różnych mediów. Dzięki nowoczesnej konstrukcji czujnik zapewnia bardzo precyzyjny pomiar i szybki czas reakcji przy jednoczesnym niskim koszcie własnym.

6 Łatwa konfiguracja Wszystkie przyrządy CombiSeries mogą pracować z wykorzystaniem ustawień fabrycznych lub konfiguracji dostosowanej do indywidualnych potrzeb użytkownika dokonanej za pośrednictwem ekranu dotykowego na wyświetlaczu lub programatora FlexProgrammer 9701 bazującego na sterownikach DTM. Po zainstalowaniu oprogramowania FlexProgram i podłączeniu komputera do przyrządu można łatwo skonfigurować zakres i jednostkę pomiaru, tłumienie, wartości alarmowe, nastawy przekaźników, układ ekranu i wiele innych. W przypadku przetwornika przewodności krzywe kompensacji temperaturowej dla 4 różnych mediów są już zapisane w urządzeniu a za pomocą programu FlexProgrammer można tworzyć i przechowywać krzywe kompensacji dla 4 dodatkowych mediów. FDT Aplikacja integracyjna Niemal wszystkie przyrządy firmy Baumer można zintegrować z kompatybilną aplikacją FDT, np. PACTware. Firma Baumer dostarcza plik instalacyjny zapewniający dostęp do wszystkich dostępnych sterowników DTM. Oferują one różnorodne funkcje, takie jak parametryzacja, monitorowanie i aktualizacja oprogramowania. W przypadku braku licencji na aplikację bazową można skorzystać z łatwego w obsłudze programu Flex-Program firmy Baumer, który jest dostępny do bezpłatnego pobrania na naszej stronie internetowej Więcej informacji na temat urządzeń CombiSeries można znaleźć na stronie internetowej lub u naszych ekspertów. Znajdź swego partnera handlowego: Baumer Group International Sales P.O. Box Hummelstrasse 17 CH-8501 Frauenfeld Phone +41 (0) Fax +41 (0) sales@baumer.com Zastrzega się możliwość zmian technicznych i błędów. 07/14 Nro
