Wewnętrzna ochrona przeciwsłoneczna

Transkrypt

1 284

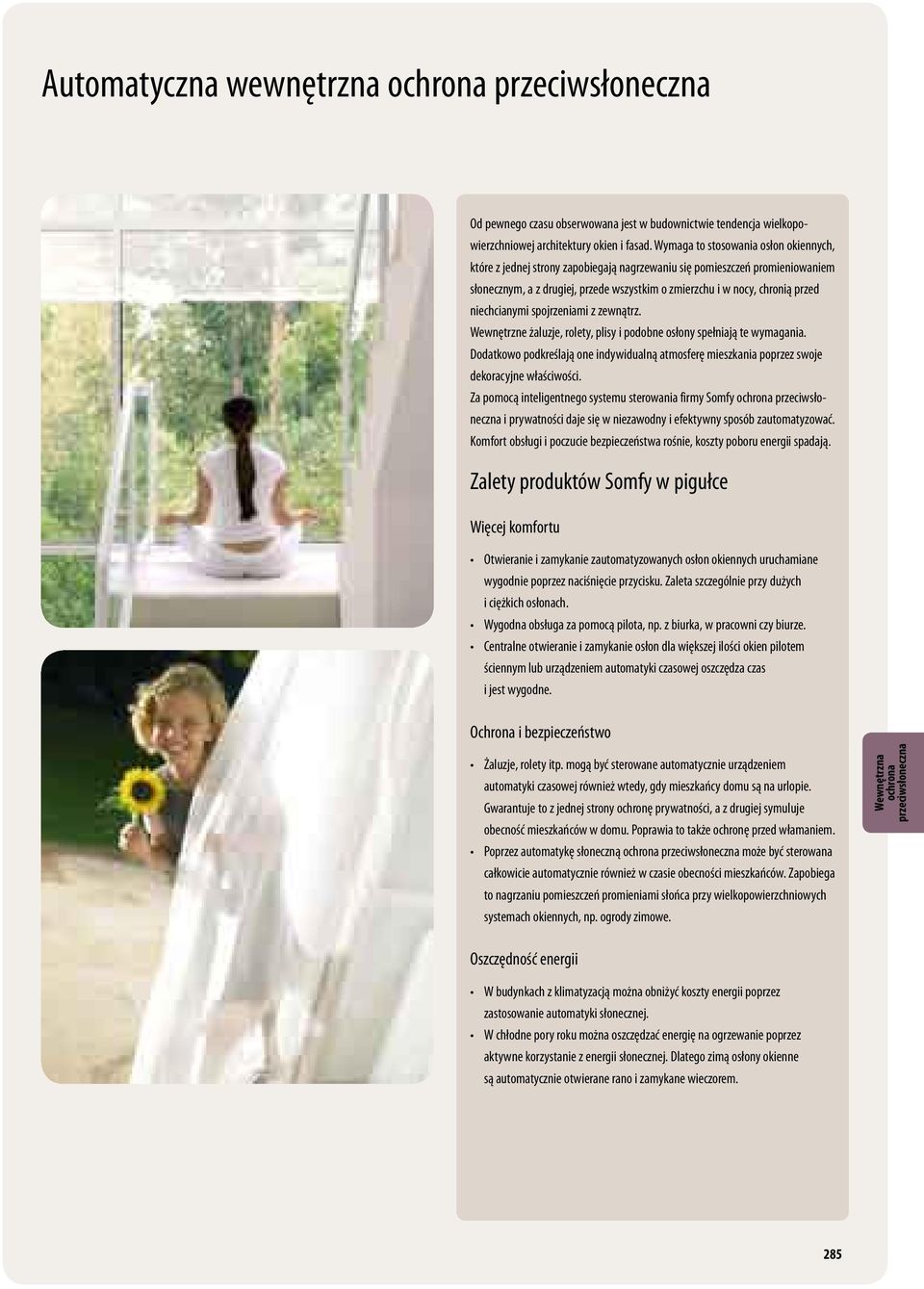

2 utomatyczna wewnętrzna Od pewnego czasu obserwowana jest w budownictwie tendencja wielkopowierzchniowej architektury okien i fasad. Wymaga to stosowania osłon okiennych, które z jednej strony zapobiegają nagrzewaniu się pomieszczeń promieniowaniem słonecznym, a z drugiej, przede wszystkim o zmierzchu i w nocy, chronią przed niechcianymi spojrzeniami z zewnątrz. Wewnętrzne żaluzje, rolety, plisy i podobne osłony spełniają te wymagania. Dodatkowo podkreślają one indywidualną atmosferę mieszkania poprzez swoje dekoracyjne właściwości. Za pomocą inteligentnego systemu sterowania firmy Somfy i prywatności daje się w niezawodny i efektywny sposób zautomatyzować. Komfort obsługi i poczucie bezpieczeństwa rośnie, koszty poboru energii spadają. Zalety produktów Somfy w pigułce Więcej komfortu Otwieranie i zamykanie zautomatyzowanych osłon okiennych uruchamiane wygodnie poprzez naciśnięcie przycisku. Zaleta szczególnie przy dużych i ciężkich osłonach. Wygodna obsługa za pomocą pilota, np. z biurka, w pracowni czy biurze. Centralne otwieranie i zamykanie osłon dla większej ilości okien pilotem ściennym lub urządzeniem automatyki czasowej oszczędza czas i jest wygodne. Ochrona i bezpieczeństwo Żaluzje, rolety itp. mogą być sterowane automatycznie urządzeniem automatyki czasowej również wtedy, gdy mieszkańcy domu są na urlopie. Gwarantuje to z jednej strony ochronę prywatności, a z drugiej symuluje obecność mieszkańców w domu. Poprawia to także ochronę przed włamaniem. Poprzez automatykę słoneczną może być sterowana całkowicie automatycznie również w czasie obecności mieszkańców. Zapobiega to nagrzaniu pomieszczeń promieniami słońca przy wielkopowierzchniowych systemach okiennych, np. ogrody zimowe. Oszczędność energii W budynkach z klimatyzacją można obniżyć koszty energii poprzez zastosowanie automatyki słonecznej. W chłodne pory roku można oszczędzać energię na ogrzewanie poprzez aktywne korzystanie z energii słonecznej. Dlatego zimą osłony okienne są automatycznie otwierane rano i zamykane wieczorem. 285

3 Informacje dotyczące planowania długości przewodów Zalety nowoczesnych wewnętrznych osłon okiennych będą najbardziej efektywnie odczuwalne przy zastosowaniu napędów elektrycznych i inteligentnego sterowania. Rolety, plisy i żaluzje z napędem elektrycznym firmy Somfy oferują użytkownikowi dodatkowy komfort, niezawodność i bezpieczeństwo. Stosowanie bezpiecznego, obniżonego napięcia 24 V jest znaczącym czynnikiem bezpieczeństwa pracy urządzenia. Przy zastosowaniu napędu 24 V relatywnie duże i ciężkie osłony mogą być montowane w sposób kompaktowy i nierzucający się w oczy. Napędy dają się wbudować w najmniejsze szyny i profile. Podczas planowania instalacji należy jednak zwrócić uwagę na długość przewodów i ich przekrój. Prosimy zwrócić uwagę na maksymalną odległość pomiędzy zasilaczem a najbardziej oddalonym napędem. Zgodnie z poniższym schematem mogą Państwo w łatwy sposób ustalić maksymalne długości przewodów. Są one zależne od: Ilości napędów podłączonych do jednego zasilacza. Typu podłączonego napędu (np. napęd do rolet LT 28 lub napędy do żaluzji Concept 25 zastosowane w zależności od wielkości żaluzji). Przekroju przewodów (np. 0,75 mm 2 ). napęd najdalej Der vom Trafo [T] am oddalony weitesten od entfernte zasilacza ntrieb [T] Maksymalna max. Leitungslänge długość przewodu Zasilanie 230 V/50 Hz Netz 230 V / 50 Hz [T] Trafo Zasilacz z transformatorem 2,7 DC Przykład: Do zasilacza [T] podłączonych jest sześć żaluzji z napędami. Powierzchnia żaluzji wynosi każdorazowo 2 m 2 ( typ napędu LV 25 B 44). Wynik zgodnie z tabelą: Tabela żaluzje do 3 m 2. Ilość napędów 6. Maksymalna długość przewodów pomiędzy zasilaczem [T] a napędem oddalonym najdalej wynosi 33 m. 286

4 Informacje dotyczące planowania długości przewodów Napęd do rolet LT 28 oraz napęd do plis i rolet rzymskich LV 25 B 44, LW 25 B 44 Żaluzje do 3 m 2 * napęd LV 25 B 44, LW 25 B 44 Liczba napędów podłączonych do jednego zasilacza [T] Maksymalna długość przewodu zasilającego w m przy przekroju przewodów 0,75 mm 2 ** Żaluzje do 4 m 2 * napęd LV25 - B64 Liczba napędów podłączonych do jednego zasilacza [T] Maksymalna długość przewodu zasilającego w m przy przekroju przewodów 0,75 mm Żaluzje do 5 m 2 * napęd LW25 - B83 Liczba napędów podłączonych do jednego zasilacza [T] Maksymalna długość przewodu zasilającego w m przy przekroju przewodów 0,75 mm 2 ** * Prosimy zapytać producenta o faktycznie zastosowany typ napędu. ** Przy zastosowaniu przekroju przewodów 1,5 mm 2 podana maksymalna długość przewodów podwaja się. Napędy/ilość napędów do zasilacza 24 V-DC LV 25 B 44 LV 25 B 64 LW 25 B 44 LW 25 B 83 LT 28 Sonesse 30 DCT Sonesse 30 RTS Zasilacz Założenie: 20 m długość przewodów przy ich przekroju 0,75 mm 2 Zasilacz z wtyczką Power 1.1 DC (max. 5 m) 1 (max. 5 m) Power 1.5 DC Power 2.7 DC Sterowanie ze zintegrowanym zasilaczem Założenie: 20 m długość przewodów przy ich przekroju 0,75 mm 2 Power Supply 4.5 DC Inis DC Power 1 x 2.5 DC RTS GPS GPS

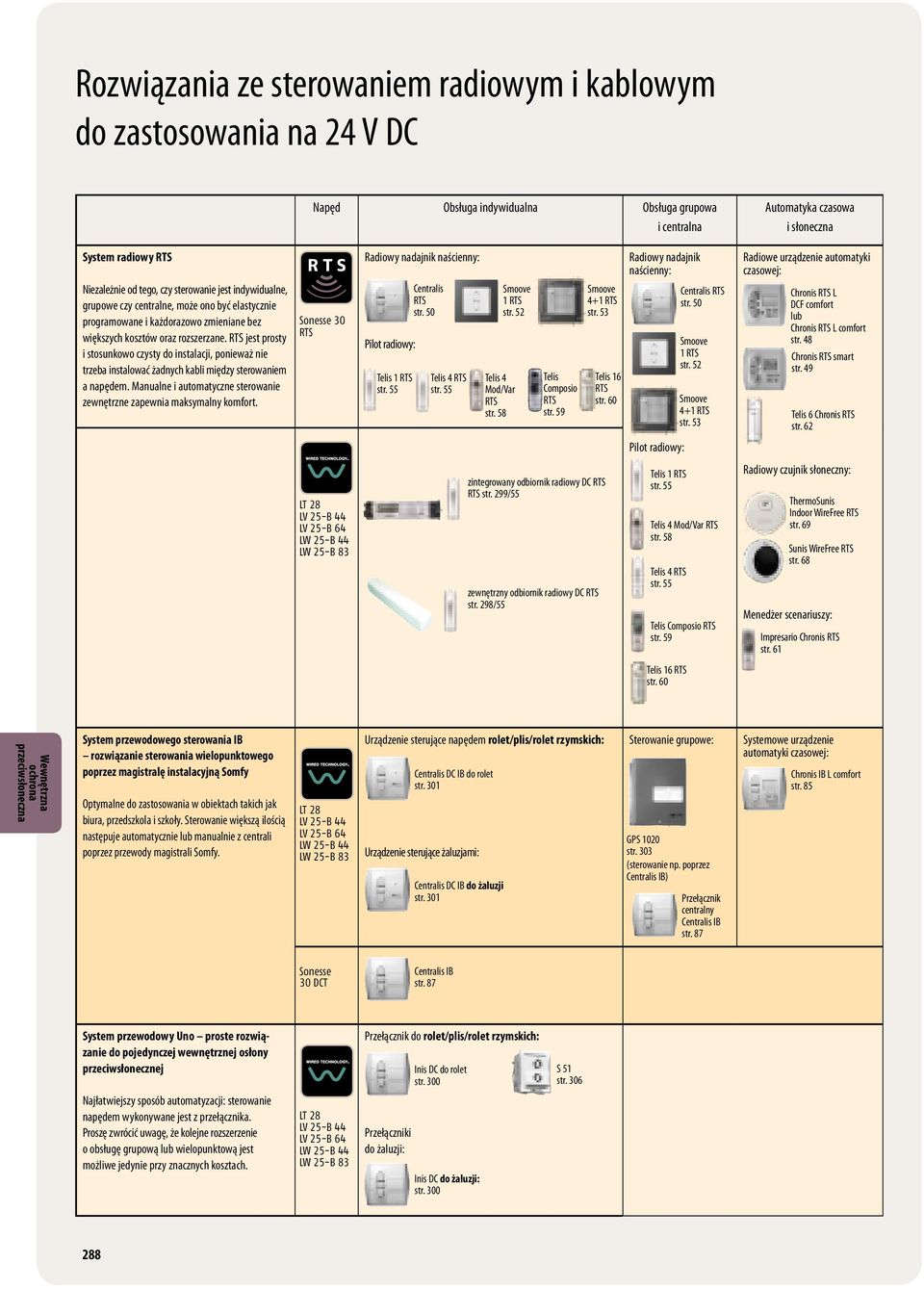

5 Rozwiązania ze sterowaniem radiowym i kablowym do zastosowania na Napęd Obsługa indywidualna Obsługa grupowa i centralna utomatyka czasowa i słoneczna System radiowy RTS Niezależnie od tego, czy sterowanie jest indywidualne, grupowe czy centralne, może ono być elastycznie programowane i każdorazowo zmieniane bez większych kosztów oraz rozszerzane. RTS jest prosty i stosunkowo czysty do instalacji, ponieważ nie trzeba instalować żadnych kabli między sterowaniem a napędem. Manualne i automatyczne sterowanie zewnętrzne zapewnia maksymalny komfort. Sonesse 30 RTS LT 28 LV 25-B 44 LV 25-B 64 LW 25-B 44 LW 25-B 83 Radiowy nadajnik naścienny: Pilot radiowy: Telis 1 RTS str. 55 Centralis RTS str. 50 Telis 4 RTS str. 55 Smoove 1 RTS str. 52 Telis 4 Mod/Var RTS str. 58 Telis Composio RTS str. 59 zewnętrzny odbiornik radiowy DC RTS str. 298/55 Smoove 4+1 RTS str. 53 zintegrowany odbiornik radiowy DC RTS RTS str. 299/55 Telis 16 RTS str. 60 Radiowy nadajnik naścienny: Pilot radiowy: Telis 1 RTS str. 55 Telis 4 Mod/Var RTS str. 58 Telis 4 RTS str. 55 Telis Composio RTS str. 59 Telis 16 RTS str. 60 Centralis RTS str. 50 Smoove 1 RTS str. 52 Smoove 4+1 RTS str. 53 Radiowe urządzenie automatyki czasowej: Chronis RTS L DCF comfort lub Chronis RTS L comfort str. 48 Chronis RTS smart str. 49 Telis 6 Chronis RTS str. 62 Radiowy czujnik słoneczny: ThermoSunis Indoor WireFree RTS str. 69 Sunis WireFree RTS str. 68 Menedżer scenariuszy: Impresario Chronis RTS str. 61 System przewodowego sterowania IB rozwiązanie sterowania wielopunktowego poprzez magistralę instalacyjną Somfy Optymalne do zastosowania w obiektach takich jak biura, przedszkola i szkoły. Sterowanie większą ilością następuje automatycznie lub manualnie z centrali poprzez przewody magistrali Somfy. LT 28 LV 25-B 44 LV 25-B 64 LW 25-B 44 LW 25-B 83 Urządzenie sterujące napędem rolet/plis/rolet rzymskich: Centralis DC IB do rolet str. 301 Urządzenie sterujące żaluzjami: Centralis DC IB do żaluzji str. 301 Sterowanie grupowe: GPS 1020 str. 303 (sterowanie np. poprzez Centralis IB) Przełącznik centralny Centralis IB str. 87 Systemowe urządzenie automatyki czasowej: Chronis IB L comfort str. 85 Sonesse 30 DCT Centralis IB str. 87 System przewodowy Uno proste rozwiązanie do pojedynczej wewnętrznej osłony przeciwsłonecznej Przełącznik do rolet/plis/rolet rzymskich: Inis DC do rolet str. 300 S 51 str. 306 Najłatwiejszy sposób automatyzacji: sterowanie napędem wykonywane jest z przełącznika. Proszę zwrócić uwagę, że kolejne rozszerzenie o obsługę grupową lub wielopunktową jest możliwe jedynie przy znacznych kosztach. LT 28 LV 25-B 44 LV 25-B 64 LW 25-B 44 LW 25-B 83 Przełączniki do żaluzji: Inis DC do żaluzji: str

6 Napęd LV V ±1.3 maxi ø 24 LV 25-B 44 0,4 NM, 40 obr./min, 10,8 W,, kabel 2,5 m, w kolorze białym. Jednostka opakowania 10 sztuk LV 25-B 64 0,6 NM, 40 obr./min, 12 W,, kabel 2,5 m, w kolorze białym. Jednostka opakowania 10 sztuk Napęd boczny ze zintegrowanym hamulcem i zabezpieczeniem przed przeciążeniem jest dostępny w dwóch wersjach, może być wbudowany w małe kompaktowe systemy szynowe 25 x 25 mm lub inne szyny z odpowiednią adaptacją (głowica i adapter wału). Napędy są bezobsługowe ustawienie położenia krańcowego nie jest konieczne dzięki zintegrowanemu pomiarowi prądu. Wyłączenie w dolnym położeniu krańcowym poprzez użycie hamulca (MS/MS). Prosimy o kontakt w sprawie doboru osprzętu do integracji napędu do danej aplikacji. Napęd LW V ±1.3 maxi ø 24 LV 25-B 44 0,4 NM, 40 obr./min, 10,8 W,, kabel 2,5 m, w kolorze białym. Jednostka opakowania 10 sztuk LV 25-B 83 0,8 Nm, 30 obr./min, 15,6 W,, kabel 2,5 m, w kolorze białym. Jednostka opakowania 10 sztuk Centralny napęd ze zintegrowanym hamulcem i ochroną przed przeciążeniem jest dostępny w dwóch wersjach i może być wbudowany w małe kompaktowe systemy szynowe 25 x 25 mm lub inne szyny z odpowiednią adaptacją (głowica i adapter wału). Napędy są bezobsługowe ustawienie położenia krańcowego nie jest konieczne dzięki zintegrowanemu pomiarowi prądu. Wyłączenie w dolnym położeniu krańcowym poprzez użycie hamulca (MS/MS). Prosimy o kontakt w sprawie doboru osprzętu do integracji napędu do danej aplikacji. 289

7 Napęd z enkoderem LW 25 E V 202,5 ø 24 LV 25-E 83 0,8 Nm, 30 obr./min, 0,5, 24V DC, kabel 2,5m, w kolorze białym. Jednostka opakowania 10 sztuk Zastosowana technologia enkodera tego napędu w połączeniu ze sterownikiem animeo Moco DC-E (IB+/KNX/LON) firmy Somfy oferuje następujące korzyści: Bardzo dobra synchronizacja w przypadku większej ilości urządzeń. Optymalny kształt a także wydłużenie żywotności składników mechanicznych (brak mechanicznych wyłączników położeń krańcowych). Miękki start i stop. Prosimy o kontakt w sprawie doboru osprzętu do integracji napędu do danej aplikacji. Napęd rurowy LT 28 stra 24 V , ,5 7 LT 28 stra 0,7 Nm, 34 obr./min, 16,8 W,, kabel 2 m, w kolorze białym. Jednostka opakowania 10 sztuk Zawiera adapter i zabierak ø 28 x 0,7 m 26,6 Napęd LT 28 może być montowany w rury powyżej ø 28 mm. Napędy są bezobsługowe położenia krańcowe ustawiane są wygodnie i niezawodnie poprzez głowicę HiPro. Prosimy o kontakt w sprawie doboru osprzętu do integracji napędu do danej aplikacji. 290

8 Napęd rurowy LS V Wersja podstawowa: bez adaptera i zbieraka z przewodem 2,5 m w kolorze białym. V e F LT 40 Lyra 1,3/55 1,3 Nm, 55 obr./min, 70 W, 50 Hz, 230 V ; X = 442, Y = LT 40 Mercure 3/30 3 Nm, 30 obr./min, 80 W, 50 Hz, 230 V ; X = 442, Y = Szybkobieżny napęd LS 40 z prędkość obrotową 30 lub 55 obr./min jest stosowany do wewnętrznych osłon przeciwsłonecznych. Precyzyjne ustawienie położenia krańcowego następuje za pomocą pokręteł regulacyjnych w głowicy napędu. Odpowiednie zestawy adaptacyjne do rur nawojowych i uchwyty montażowe umieszczone w katalogu począwszy od strony 142. Napęd rurowy z wbudowanym odbiornikiem radiowym ltus 40 RTS 230 V Wersja podstawowa: bez adaptera i bez zabieraka z kablem 3 m, w kolorze białym V e F ltus 40 RTS 3 / 30, 3 Nm, 30 obr./min, 80 W, 50 Hz, 230 V; X = 497, Y = Napęd radiowy do rur o przekroju 40 mm ze zintegrowaną, anteną radiową. Położenia krańcowe są zapisywane za pomocą nadajnika radiowego (pilota). Nie jest wymagany dostęp do głowicy napędu. Można zaprogramować dowolne pośrednie położenie komfortowe dla zabezpieczenia dostępu światła i widoczności. Położenie komfortowe może być uruchamiane manualnie za pomocą przycisku stop / my na pilocie lub nadajniku naściennym albo automatycznie poprzez czujnik słoneczny RTS. Odpowiednie zestawy adaptacyjne do rur nawojowych i uchwyty montażowe są umieszczone w katalogu począwszy od strony

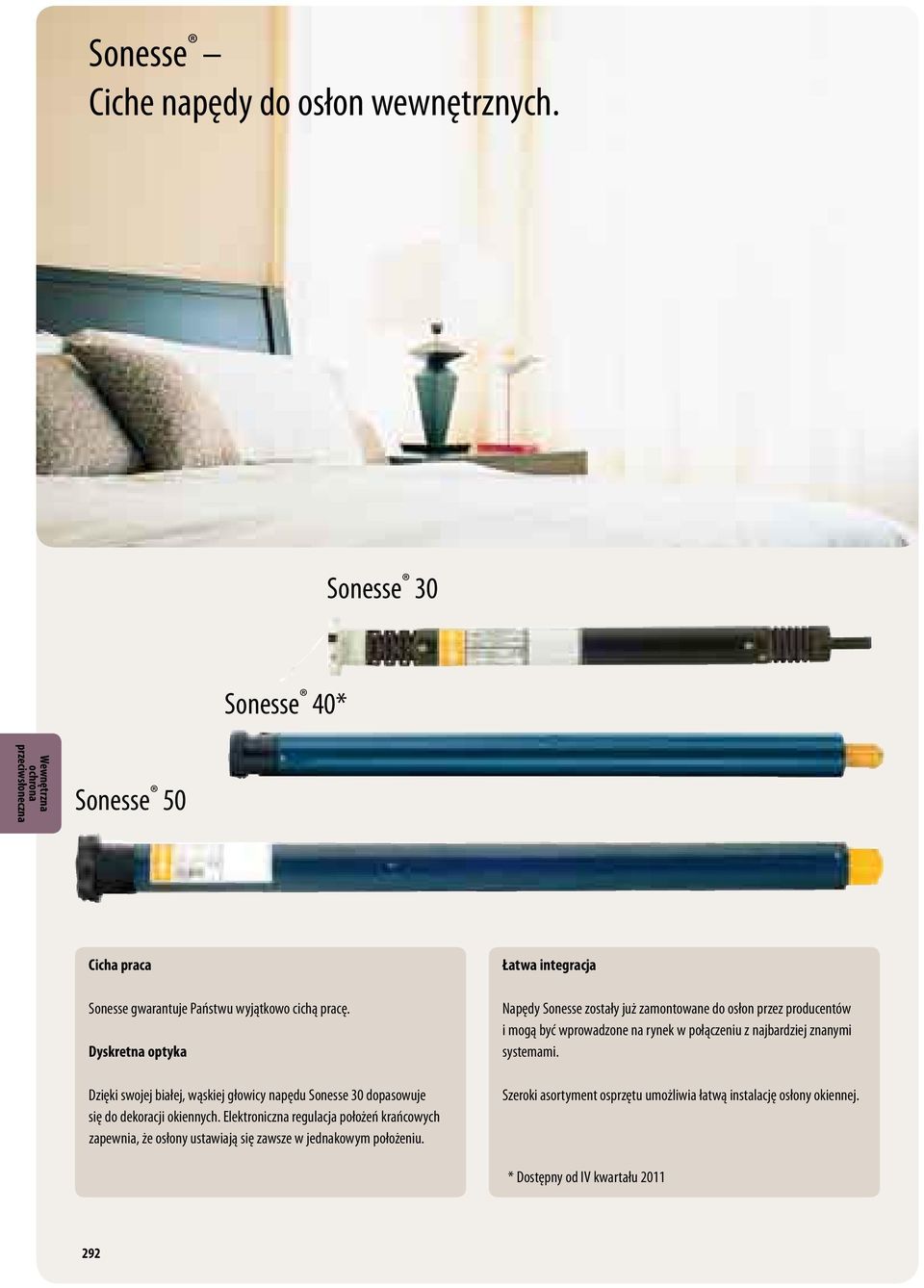

9 Sonesse Ciche napędy do osłon wewnętrznych. Sonesse 30 Sonesse 40* Sonesse 50 Cicha praca Sonesse gwarantuje Państwu wyjątkowo cichą pracę. Dyskretna optyka Dzięki swojej białej, wąskiej głowicy napędu Sonesse 30 dopasowuje się do dekoracji okiennych. Elektroniczna regulacja położeń krańcowych zapewnia, że osłony ustawiają się zawsze w jednakowym położeniu. Łatwa integracja Napędy Sonesse zostały już zamontowane do osłon przez producentów i mogą być wprowadzone na rynek w połączeniu z najbardziej znanymi systemami. Szeroki asortyment osprzętu umożliwia łatwą instalację osłony okiennej. * Dostępny od IV kwartału

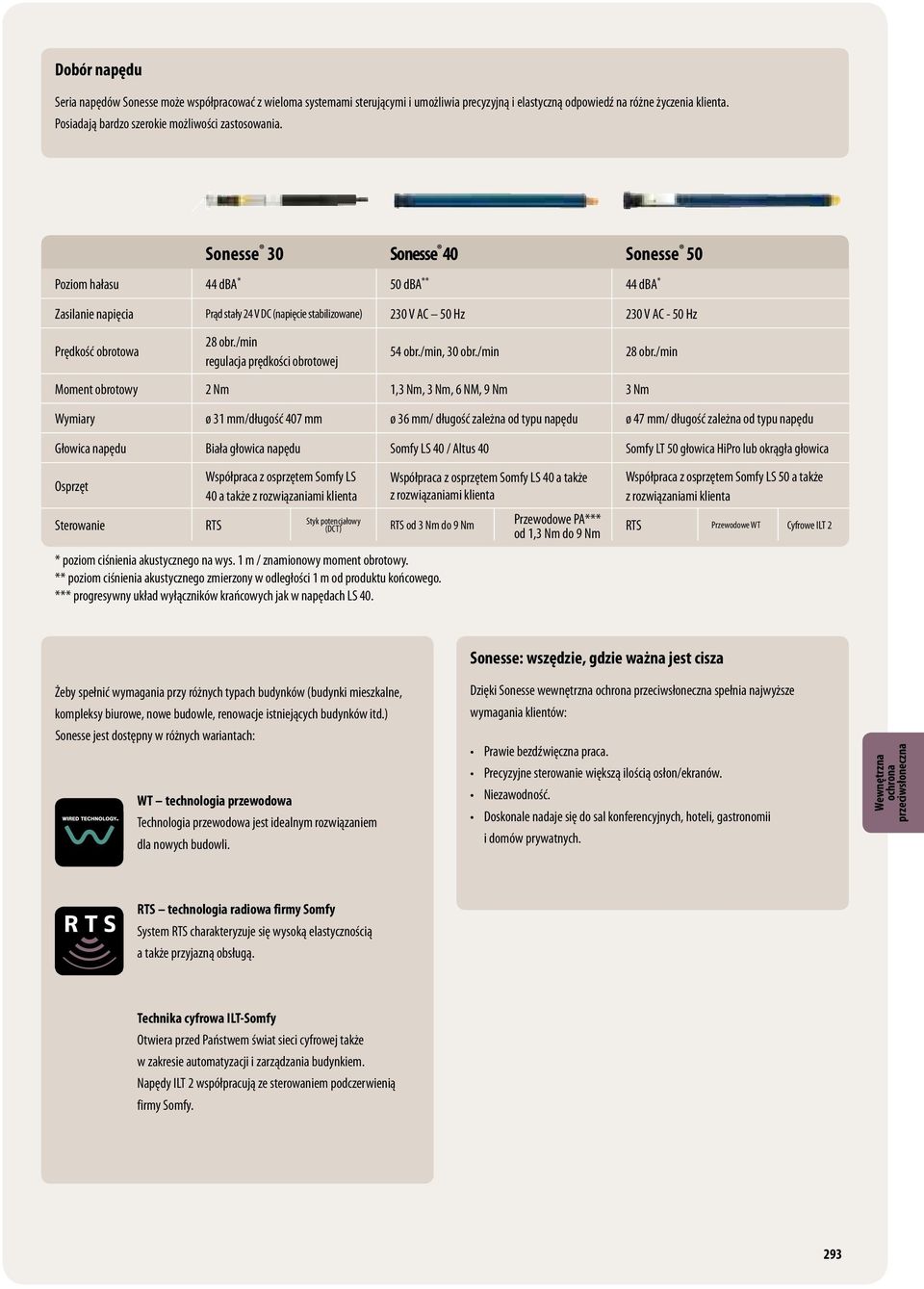

10 Dobór napędu Seria napędów Sonesse może współpracować z wieloma systemami sterującymi i umożliwia precyzyjną i elastyczną odpowiedź na różne życzenia klienta. Posiadają bardzo szerokie możliwości zastosowania. Sonesse 30 Sonesse 40 Sonesse 50 Poziom hałasu 44 db * 50 db ** 44 db * Zasilanie napięcia Prąd stały (napięcie stabilizowane) 230 V C 50 Hz 230 V C - 50 Hz Prędkość obrotowa 28 obr./min regulacja prędkości obrotowej 54 obr./min, 30 obr./min 28 obr./min Moment obrotowy 2 Nm 1,3 Nm, 3 Nm, 6 NM, 9 Nm 3 Nm Wymiary ø 31 mm/długość 407 mm ø 36 mm/ długość zależna od typu napędu ø 47 mm/ długość zależna od typu napędu Głowica napędu Biała głowica napędu Somfy LS 40 / ltus 40 Somfy LT 50 głowica HiPro lub okrągła głowica Osprzęt Sterowanie Współpraca z osprzętem Somfy LS 40 a także z rozwiązaniami klienta RTS Styk potencjałowy * poziom ciśnienia akustycznego na wys. 1 m / znamionowy moment obrotowy. ** poziom ciśnienia akustycznego zmierzony w odległości 1 m od produktu końcowego. *** progresywny układ wyłączników krańcowych jak w napędach LS 40. Współpraca z osprzętem Somfy LS 40 a także z rozwiązaniami klienta Przewodowe P*** od 1,3 Nm do 9 Nm Współpraca z osprzętem Somfy LS 50 a także z rozwiązaniami klienta (DCT) RTS od 3 Nm do 9 Nm RTS Przewodowe WT Cyfrowe ILT 2 Sonesse: wszędzie, gdzie ważna jest cisza Żeby spełnić wymagania przy różnych typach budynków (budynki mieszkalne, kompleksy biurowe, nowe budowle, renowacje istniejących budynków itd.) Sonesse jest dostępny w różnych wariantach: WT technologia przewodowa Technologia przewodowa jest idealnym rozwiązaniem dla nowych budowli. Dzięki Sonesse wewnętrzna spełnia najwyższe wymagania klientów: Prawie bezdźwięczna praca. Precyzyjne sterowanie większą ilością osłon/ekranów. Niezawodność. Doskonale nadaje się do sal konferencyjnych, hoteli, gastronomii i domów prywatnych. RTS technologia radiowa firmy Somfy System RTS charakteryzuje się wysoką elastycznością a także przyjazną obsługą. Technika cyfrowa ILT-Somfy Otwiera przed Państwem świat sieci cyfrowej także w zakresie automatyzacji i zarządzania budynkiem. Napędy ILT 2 współpracują ze sterowaniem podczerwienią firmy Somfy. 293

11 Napędy WireFree tm Łatwa motoryzacja napędem bezprzewodowym Nowe możliwości Poruszanie wewnętrzną ochroną przeciwsłoneczną bez ograniczeń technicznych bez podłączeń elektrycznych. Za pomocą rozwiązań napędowych WireFree zasilanych bateriami, zmotoryzowanie osłon stało się bardzo łatwe. Łatwa instalacja w 10 minut Ponieważ nie jest konieczne żadne prowadzenie przewodów, rolety, żaluzje lub plisy mogą być tak samo szybko zainstalowane z WireFree jak urządzenia z obsługą manualną. Komfortowa obsługa Sterowanie radiowe Somfy RTS (Radio Technology Somfy). Sterowanie za pomocą podczerwieni. Łatwo i elastycznie poprzez bezprzewodowe wydawanie poleceń ruchu, odpada kosztowne prowadzenie przewodów. Późniejsze rozszerzenie, np. o dodatkowy nadajnik lub pilot, jest możliwe w każdej chwili. Zoptymalizowana żywotność baterii Gdy napęd nie pracuje nie pobiera energii. Przez to znacznie zwiększa się żywotność baterii. Zestaw baterii można umieścić w miejscu nie rzucającym się w oczy i w razie potrzeby łatwo wymienić. 294

12 Napędy WireFree tm Paleta produktów WireFree tm Zakres zastosowania Technologia Dane techniczne napędów Dane techniczne baterii Napędy WireFree tm do roletek Dla rolet do 6 m 2 do 6 kg wagi elementu wiszącego Technologia radiowa Somfy RTS Technologia podczerwieni Napęd 12 V prędkość 27 obr./min moment obrotowy 1,1 Nm przekrój rury od 30 mm Tuba dla wygodnej wymiany do baterii -Lithium Napęd WireFree tm do plis i rolet rzymskich Plisy/story rzymskie do 9 m 2 przy 6 kg wagi Technologia radiowa Somfy RTS Napęd 12 V prędkość 72 obr./min moment obrotowy 0,34 NM od 32 m głowicy Zestaw baterii dla wygodnej zmiany baterii -Lithium NOWOŚĆ Zestaw WireFree tm do zastosowania w żaluzjach Do wygodnego zastosowania w żaluzjach do 25 kg * * w połączeniu z Telis Mod/Var (funkcja kontroli obrotu lameli) Technologia radiowa Somfy RTS Technologia podczerwieni Napęd 12 V moment obrotowy 1,1 Nm szyny od 50 mm Tuba do wygodnej zmiany baterii -Lithium Rolety Plisy Żaluzje aluminiowe Żaluzje drewniane Story rzymskie Komfortowo obsługiwany z wieloma możliwościami sterowania * maksymalne obciążenie jest zależne od długości i formy szyny 295

13 Glydea Napędy do zasłon i firan Dzięki ograniczeniu ilości napędów do dwóch typów i wysokiej jakości szyn, zestaw Glydea może być zainstalowany w sposób łatwy i bez specjalnych nakładów czasowych. Promień wygięcia szyny 30 cm Szybki w montażu uchwyt sufitowy: łatwa instalacja Obrotowy uchwyt sufitowy: minimalna luka montażowa Pasek napędowy z tkaniną po obu stronach Napęd może być umieszczony po drugiej stronie w miejscu instalacji Duży wybór pozycji Ślizgacz klasyczny Wózek Glydea TM 35 Pasek zębaty do przenoszenia siły Ślizgacz falujący Wózek o zwiększonej wytrzymałości Innowacja Somfy Technologia Lyrease Estetyczny design obudowy Ruch przez dotyk Funkcja my Zintegrowany zasilacz sieciowy Innowacja Somfy Elastyczne moduły sterujące GLYDE 35 DCT EU 1,5 M GLYDE 35 GLYDE 35 WT EU 1,5 M GLYDE 60e DCT EU 1,5 M GLYDE 60e Maks. waga przy otwieraniu bocznym 35 kg przy 10 m* 60 kg przy 10 m* Maks. waga przy otwieraniu centralnym (od środka) 35 kg przy 10 m* 60 kg przy 10 m* Przeciętna prędkość 20cm/s 12,5 / 15,0 / 17,5 / 20,0cm/s GLYDE 60 WT EU 1,5 M Miękki Start (Soft Start) Tak Tak Tak Tak Miękki Stop (Soft Stop) Nie Nie Tak Tak Napięcie zasilania od 90 do 255 V od 90 do 255 V od 90 do 255 V od 90 do 255 V Częstotliwość napięcia zasilającego od 47 do 63 Hz od 47 do 63 Hz od 47 do 63 Hz od 47 do 63 Hz Ilość żył przewodu zasilającego Obsługa ręczna Tak Tak Tak Tak Touch motion (ruch przez dotyk)) Nie Nie Tak Nie Opcje sterowania Sterowanie podczerwienią 2 NO lub 3 NO Dry contact (np. zewnętrzny moduł RTS) Sterowanie przewodowe (przełącznik żaluzjowy 230 V) Sterowanie podczerwienią 2 NO lub 3 NO Dry contact (np. zewnętrzny moduł RTS) Sterowanie przewodowe (przełącznik żaluzjowy 230 V) Gniazdo do podłączenia sterowania RJ 12 -* RJ 12 -* Ustawienia położenia krańcowego utomatyczne utomatyczne utomatyczne/manualne utomatyczne/manualne Pozycja montażowa napędu Prawa/Lewa, Do dołu / Do góry** Prawa/Lewa, Do dołu / Do góry** Prawa/Lewa, Do dołu / Do góry** Prawa/Lewa, Do dołu / Do góry** Normy CE CE CE CE * W przypadku połączenia przewodów brązowego i czarnego napęd może pracować jako DCT. W tym przypadku należy wykorzystać gniazdo RJ 12. ** Wymagany zestaw akcesoriów umożliwiający instalację napędem do góry. 296

14 Jivahill Park Hotel ODPOWIEDNI DL KŻDEGO ZSTOSOWNI Estetyka Innowacja Somfy: Opatentowany estetyczny design obudowy ukrywający kable i chroniący połączenia i moduły sterujące wewnątrz napędu. Redukcja luki montażowej dzięki odpowiedniemu zaprojektowaniu szyn i obrotowemu uchwytowi sufitowemu. Regulowane położenia końcowe pozwalające zasłonom elegancko się prezentować. Elastyczność Duży wybór części: Komponenty do adaptacji różnych typów zasłon. Innowacje Somfy: Wtyczki WSPÓŁPRC Z RÓŻNYMI SYSTEMMI STEROWNI w modułach dla szerokiego zakresu systemów sterujących. Obliczone na 20 lat pracy. otwieranie boczne otwieranie centralne Cisza Niski poziom hałasu szyny (<44 db()) dzięki umieszczeniu paska napędowego w szynie. Miękki start i stop. PROST INSTLCJ Z BLOKDĄ NPĘDU W KOLE PSOWYM Efektywność Funkcja ruchu dotykowego, zasłona otwiera się i zamyka przez pociągnięcie tkaniny. Funkcja my, aby automatycznie sterować zasłoną i przesuwać ją do pozycji komfortowej. Regulowana prędkość: 12,5 cm/s do 20 cm/s. RĘCZN OBSŁUG BEZ USZKODZENI ZSŁONY Wygoda Innowacja Somfy: Lyrease system mechaniczny wyłączający automatycznie wał napędowy, aby manualnie sterować zasłoną. Przyciski regulacyjne i przewody sterujące niedostępne dla użytkownika. Po instalacji nie jest konieczna konserwacja urządzenia. FLOWNIE 297

15 Odbiornik radiowy RTS DC 24 V n/t Odbiornik DC RTS 24 V do montażu natynkowego wewnątrz pomieszczeń. Dane techniczne 25 mm 150 mm 25 mm Zalety produktu Funkcja obrotu lamelami żaluzji przy sterowaniu pilotem Telis Mod/Var RTS z rolką przewijania. Współpraca z czujnikami słonecznymi takimi jak np. Sunis WireFree RTS, Soliris Sensor RTS (tylko słońce) lub Sunis/ThermoSunis WireFree RTS. Możliwości realizacji sterowania indywidualnego i grupowego. Możliwość sterowania do pozycji komfortowej my i automatycznego obrotu lameli żaluzji. Możliwość sterowania do pozycji komfortowej my przy zastosowaniu do roletek materiałowych. Montaż: natynkowy Zasilanie: Prąd: max. 1,3 Stopień ochrony: IP 20 Temperatura pracy: od 5 C do 40 C Częstotliwość radiowa: 433,42 mhz Typ napędu: mała grupa do: LT 28 / LW 25 B 44 / LV 25 B 44 2 napędów LV 25 B 64 2 napędów LW 25 B 83 2 napędów Zasada działania Podłączenie Zasilacz podtynkowy Zasilanie 230 V / 50 Hz 2 x 0,75 Power 1.1 DC Zintegorowany odbiornik radiowy DC 24 V ntrieb Napęd M 1 2 Motor Zintegorowany odbiornik Externer radiowy DC RTS-Funkempfänger 24 V + - ntenne ntena 2x0,5 2 rt sw Power Zasilacz 1.1 DC V - 1,1 w sw Zasilanie Netz 230V, 50Hz L1 N PE Puszka bzw.- połączeniowa Dose Telis 1 RTS Silver ThermoSunis WireFree RTS Chronis RTS L Comfort (alternativ im Gehäuse) ntrieb Uwaga: SOMFY M 1 Funkempfänger + Przy podłączaniu 2 odbiornika Modul RTS radiowego 25DC -do zasilacza należy zwrócić szczególną uwagę na prawidłową biegunowość (+/-). Motor ntenne 1-Kanal Handsender Telis 1 RTS silver Kanal Handsender Telis 1 RTS silver Funk-Wandsender Inteo Centralis RTS SOMFY-inteo Funk-Programmschaltuhr Chronis RTS smart Odbiornik radiowy RTS DC 24 V n/t Odbiornik radiowy RTS DC 24 V n/t Uwaga: wymagane zasilanie napięciem stabilizowanym (z zasilacza stabilizowanego). (alternativ) SOMFY-inteo Funk-Programmschaltuhr Chronis RTS L comfort (Helligkeitssensor optional) Helligkeitssensor 298

16 Zintegrowany odbiornik radiowy RTS DC 24 V Zintegrowany odbiornik RTS (do szyny górnej). Dane techniczne ø 24 mm 97 mm Zalety produktu Funkcja obrotu lameli żaluzji w połączeniu z pilotem Telis Mod/Var RTS. Kompatybilny z czujnikami słonecznymi, np. Sunis WireFree RTS, Soliris Sensor RTS (wyłącznie funkcja słoneczna), Thermosunis WireFree RTS. Możliwość sterowania indywidualnego i grupowego. Przy sterowaniu żaluzjami możliwa funkcja kontroli obrotu lameli oraz ustawienia pozycji komfortowej my. Przy sterowaniu roletami możliwe zaprogramowanie dwóch pozycji komfortowych my. Montaż: w szynie górnej Zasilanie: Prąd: max. 1,3 Stopień ochrony: IP 20 Temperatura pracy: od 5 C do 40 C Częstotliwość radiowa: 433,42 mhz Typ napędu: mała grupa do: LT 28 / LW 25 B 44 / LV 25 B 44 2 napędów LV 25 B 64 2 napędów LW 25 B 83 2 napędów Zasada działania Zasilacz podtynkowy 2 x 0,75 Zasilanie 230 V / 50 Hz Power 1.1 DC Zintegrowany odbiornik radiowy RTS DC 24 V Podłączenie Napęd ntrieb M 1 2 Motor Zintegrowany odbiornik Integrierter + RTS-Funkempfänger radiowy DC 24 V - ntenne ntena 2x0,5 2 rt sw Power 1.1 DC 230 V 1,1 + - w sw Zasilanie Netz 230V, 50Hz L1 N PE bzw.- Puszka połączeniowa Dose ThermoSunis WireFree RTS Motor ntenne (alternativ im Gehäuse) ntrieb Uwaga: SOMFY M 1 Funkempfänger + Przy podłączeniu 2 odbiornika Modul RTS radiowego 25DC -do zasilacza należy zwracać uwagę na poprawną polaryzację przewodów (+/-). Telis 4 Mod/Var RTS Silver Chronis RTS L Comfort 1-Kanal Handsender Telis 1 RTS silver Kanal Handsender Telis 1 RTS silver Funk-Wandsender Inteo Centralis RTS SOMFY-inteo Funk-Programmschaltuhr Chronis RTS smart Zintegrowany odbiornik radiowy RTS DC 24 V Zintegrowany odbiornik radiowy RTS DC 24 V Uwaga: wymagane zasilanie napięciem stabilizowanym (z zasilacza stabilizowanego). (alternativ) SOMFY-inteo Funk-Programmschaltuhr Chronis RTS L comfort (Helligkeitssensor optional) Helligkeitssensor 299

17 Zasilacz Inis DC Przełącznik z wbudowanym zasilaczem do bezpośredniego sterowania pojedynczym napędem. Inis DC do rolet - zastosowanie w roletach 24 V. Inis DC do żaluzji - zastosowanie w żaluzjach 24 V. Dane techniczne 80 mm 80 mm 27 mm Zalety produktu Łatwy montaż i przyłączenie w standardowej puszce podtynkowej lub obudowie natynkowej. Sterowanie ze zintegrowanym zasilaczem. Wygodne w instalacji szybkozłączki. Inis DC do żaluzji z funkcją Tipp powolny obrót lameli. Inis DC do rolet z funkcją Rast podtrzymanie. Zasada działania Montaż: Napięcie zasilania: Stabilizowane napięcie wyjściowe: Prąd wyjściowy: Zabezpieczenie obwodu wyjściowego: natynkowy/podtynkowy 230 V / 50 Hz SELV 0,7 Stopień ochrony: IP 40 Temperatura pracy: Typ napędu: LW 25 B 44 / LV 25 B 44 LV 25 B 64 LW 25 B 83 LT 28 elektroniczne 0,9 termiczne 70 C od 5 C do 40 C mała grupa do: 2 napędy 1 napęd 1 napęd 1 napęd ~230 V Podłączenia Schalternetzteil Przełącznik Inis z DC zasilaczem Inis 230 DC 230 V /24 V / V 24 DC V 0,7 DC Inis DC Inis DC Linia wzornicza inteo Inis DC do rolet Inis DC VB do żaluzji Opakowanie zawiera: Przełącznik wraz z maskownica inteo i ramką montażową inteo. Opcjonalnie dostępne są maskownice do programów przełączników różnych producentów. Prosimy zapoznać się na str Puszka bzw.- połączeniowa Dose L 1 N PE Netz Zasilanie 230 V, 50 Hz L M N +(-) -(+) M ntrieb Zasilanie 230 V, 50 Hz 300

18 Sterownik indywidualny do napędów 24 V Centralis DC IB do rolet i Centralis DC IB do żaluzji Wygodne i łatwe sterowanie jednym lub wieloma napędami. Dane techniczne Centralis DC IB do rolet do zastosowania w roletach 24 V. Centralis DC IB do żaluzji do zastosowania w żaluzjach 24 V. 80 mm 80 mm 33 mm 17 mm Zalety produktu Działa w systemie sterowania osłon dla zapewnienia komfortowej obsługi indywidualnej, małych grup i centralnej. Sterowanie centralne poprzez przycisk, automatykę słoneczną lub urządzenie automatyki czasowej. Przełącznik suwakowe wł/wył do wyłączania sterowania centralnego. Nowoczesne wzornictwo inteo. Wygodne w instalacji szybkozłączki. Wywołanie funkcji jednym przyciskiem. Montaż: natynkowy/podtynkowy Napięcie zasilania: SELV Napięcie wyjściowe: V DC Obciążalność styków: maks. 1,8 Zabezpieczenie obwodu wyjściowego: elektroniczne 1,8 Stopień ochrony: IP 40 Temperatura pracy: od 5 C do 40 C Typ napędu: mała grupy do: LT 28 / LW 25 B 44 / LV 25 B 44 6 napędów LV 25 B 64 4 napędów LW 25 B 83 3 napędy Zasada działania Pojedyncza osłona Mała grupa Mała grupa Podłączenia Zasilanie 230 V / 50 Hz Centralis DC IB Power 2,7 DC Centralis DC IB Centralis DC IB Centrala sterująca Do innych sterowników 24V DC Chronis IB L Comfort Puszka połączeniowa Sterownik centralny Centralis IBHz Zasilacz grupowy Power 2,5 DC Sterownik Centralis IBHz Sterownik Chronis IB Zasilanie 230 V / 50 Hz Napęd Sterownik napędu Centralis DC IB do roletek DC IB do żaluzji Centralis DC IB Linia wzornicza inteo Napęd Sterownik napędu Centralis DC IB do roletek DC IB do żaluzji Centralis DC IB do rolet GmbH* Centralis DC IB VB do żaluzji GmbH* Centralis DC IB Uniwersalny Opakowanie zawiera: Przełącznik wraz z maskownica inteo i ramką montażową inteo. *Opcjonalnie dostępne są maskownice zgodne z wzorami różnych producentów przełączników/sterowników. Prosimy zapoznać się ze str Napęd Napęd do kolejnego Centralisa DC IB do roletek lub Centralisa DC IB do żaluzji Przewody sterujące do kolejnego Centralisa DC IB do roletek lub Centralisa DC IB do żaluzji 301

19 Grupowe sterowanie radiowe 24 V Odbiornik Power 1 x 2,5 DC RTS z zasilaczem Grupowe sterowanie radiowe ze zintegrowanym zasilaczem do podłączenia jednego lub więcej napędów do żaluzji i rolet 24 V. Dane techniczne Zalety produktu Funkcja kontroli obrotu lameli żaluzji w połączeniu z pilotem Telis Mod/Var. Współpraca z czujnikami słonecznymi takimi jak np. Sunis WireFree RTS, Soliris Sensor RTS (tylko słońce) lub Sunis/ThermoSunis WireFree RTS. Sterowanie bezprzewodowe z dowolnego miejsca. Możliwość zaprogramowania indywidualnej pozycji komfortowej my". Współpraca ze wszystkimi nadajnikami radiowymi RTS Somfy. Zintegrowany zasilacz 230 V/. Montaż: natynkowy Napięcie zasilania: 230 V Napięcie wyjściowe: SELV Prąd wyjściowy: 2,5 Zabezpieczenie obwodu wyjściowego: elektroniczne Stopień ochrony: IP 20 Temperatura pracy: od 5 C do 40 C Typ napędu: mała grupy do: LW 25 B 44 / LV 25 B 44 6 napędów LV 25 B 64 / LT 28 5 napędów LW B 83 4 napędy Zasada działania Podłączenia Zasilanie 230 V / 50 Hz 2 x 0,75 24V DC [T] Puszka połączeniowa Sterowanie grupowe Power 1 x 2,5 DC RTS z transformatorem sieciowym Napęd Zasilanie 230 V / 50 Hz Napęd Telis Mod/Var Soliris RTS Pure Napęd Power 2,5 DC RTS Napęd Napęd Power 1 x 2,5 DC RTS Napęd 302

20 Sterowanie grupowe 24 V GPS 1020 Grupowe sterowanie ze zintegrowanym zasilaczem do podłączenia jednego lub więcej napędów do żaluzji lub rolet 24 V. Dane techniczne GPS 1020 Zalety produktu Możliwa obsługa grupowa i obsługa centralna większej ilości napędów za pomocą przełącznika, automatyki słonecznej lub programatora czasowego. Funkcje powolnego obrotu lameli. Zintegrowany zasilacz do 11 napędów. Opcjonalne sterowanie za pomocą nadajnika podczerwieni (w połączeniu z IR3 Sensor). Możliwe podłączenie przycisków powszechnie dostępnych w handlu (standardowe serie różnych producentów). Montaż: natynkowy Napięcie zasilania: 230 V / 50 Hz Stabilizowane napięcie wyjściowe: SELV Prąd wyjściowy: 5 Zabezpieczenie wyjściowe: typ TR 5 (5 ) Stopień ochrony: IP 40 Temperatura pracy: od 0 C do 40 C Typ napędu: mała grupa do: LT 28 / LW 25 B 44 / LV 25 B napędów LV 25 B 64 9 napędów LW B 83 7 napędów Centralne sterowanie 2 x 2 x 0,8 mm 2 Przy 10 sztukach GPS 1020 maks. 490 m Przy 20 sztukach GPS 1020 maks. 230 m Zasada działania IR 3 Zasilanie 230 V / 50 Hz Grupa 1 Grupa 2 IR 3 24V DC Następne napędy 24V DC Następne napędy Maksymalnie 11 Maksymalnie 11 GPS 1020 GPS 1020 Zasilanie 230 V / 50 Hz Podłączenia Puszka bzw.- połączeniowa Dose L N Sterownik Gruppensteuerung grupowy GPS 1020 mit z transformatorem integriertem Netzteil sieciowym 24V DC Com DC Motor Gruppensteuerung Sterownik grupowy GPS GPS mit z integriertem transformatorem Netzteil sieciowym 24V DC DC L N Com Motor Przełącznik grupowy Centralis IB Przełącznik grupowy Centralis IB Pilot podczerwieni Magistrala sterująca Następne GPS 1020 L 1 N PE Zasilanie Netz 230V, 50Hz J-Y (ST) Y 2x2x0,8 ø Gruppentaster Przełącznik Centralis IB grupowy C ntrieb Napęd M ntrieb Napęd M ntrieb Napęd M J-Y (ST) Y 2x2x0,8 ø Gruppentaster Przełącznik Centralis grupowy IB C ntrieb Napęd M ntrieb Napęd M ntrieb Napęd M ntrieb Napęd ntrieb Napęd Przełącznik centralny Centralis IB Zentraltaster Przełącznik centralny Centralis IB M ntrieb Napęd M 2x0,75 M 2x0,75 C C zu weiteren GPS 1020 GPS 1020 niebieski blau biały weiß żółty gelb J-Y (ST) Y 2x2x0,8 ø niebieski blau biały weiß żółty gelb GPS Odbiornik podczerwieni B1 IR 3 IR 3 Infrarot-Sensor IR Nadajnik IRT 103 Handsender podczerwieni IRS 1-kanałowy 1-Kanal IR IRT Nadajnik 803 Handsender podczerwieni IRS 8-kanałowy 8-Kanal Odbiornik podczerwieni B2 IR 3 IR 3 Infrarot-Sensor IR IRT Nadajnik 103 Handsender podczerwieni IRS 1-kanałowy 1-Kanal

21 Zastosowania sterowania do osłon wewnętrznych - dobór ilości napędów Maksymalna ilość napędów na sterowanie Sterowanie z zasilaczem zewnętrznym Odbiornik radiowy RTS CD 24V Zintegrowany odbiornik radiowy RTS CD 24V LT 28 LV 25 - B 44 LV 25 - B 64 LW 25 - B 44 LW 25 - B 83 LW 25 - E Centralis DC IB Przełącznik S animeo MoCo DC-E Sterowanie z zasilaczem zintegrowanym Inis DC Power 1 x 2,5 DC RTS GPS GPS

22 kcesoria elektryczne Zasilacze 24 V-DC Zasilacz z wtyczką Power 1,1 DC UP 1,1 Zasilacz z wtyczką Zasilacz stabilizowany. IP 20. Sz. x W. x G.: 50 x 76 x 35 mm Power 1,1 DC UP Zasilacz stabilizowany. IP 20. Sz. x W. x G.: 45 x 35 x 18 mm. Power 1,5 DC 1,5 Power 2,7 DC 2,7 Z kablem sieciowym i wtyczkami Z kablem sieciowym, przewody wyjściowe bez wtyczek Zasilacz stabilizowany. IP 20. Sz. x W. x G.: 110 x 29 x 52 mm. Power 2,7 DC Zasilacz stabilizowany. IP 20. Sz. x W. x G.: 155 x 155 x 54 mm. Power Supply 4,5 DC 4,5 GPS 100 4,1 Power Supply 4,5 DC Zasilacz stabilizowany. IP 40. Sz. x W. x G.: 130 x 180 x 61 mm. GPS Sterowanie napięciem 230 V (góra/dół). Zasilacz stabilizowany. IP 40 Przy podłączaniu odbiorników RTS DC 24V maksymalna liczba napędów na zasilacz może się zmniejszyć. Podczas planowania instalacji należy zwrócić uwagę na długości przewodów i przekrój przewodów, by uniknąć zbyt dużych strat napięcia. Dokładniejsze informacje o długościach przewodów oraz maksymalnej liczbie napędów, które mogą być podłączone do danego typu zasilacza znajdują się w tabelach na stronie

23 kcesoria elektryczne Przełącznik 24 V S 51 Czujnik podczerwieni IR 3 S Przełącznik, 2-polowy. Do bezpośredniego podłączenia napędów 24 V-DC. Do montazu natynkowego w połączeniu z obudową natynkową lub do montażu podtynkowego. Sz. x W. x G.: 25 x 32 x 28 mm. Czujnik podczerwieni IR Czujnik IR dla GPS Jednostronnie wstępnie zmontowana wtyczka RJ 9. Długość kabla 2,5 m. Obudowa natynkowa przełącznika S 51 Pilot podczerwieni IR 1/IR 8 Obudowa natynkowa przełącznika S Sz. x W. x G.: 42 x 86 x 39 mm Pilot podczerwieni IR 1 (1-kanałowy) Pilot podczerwieni IR 8 (8-kanałowy) IR1: Sz. x W. x G.: 45 x 118 x 14 mm. IR8: Sz. x W. x G.: 50 x 162 x 20 mm. Maskownica do montażu podtynkowego przełącznika S 51 Maskownica do montażu podtynkowego przełącznika S SZ x W: 80 x 80 mm 306

24 kcesoria do napędów LV/LW 25 do plis, żaluzji i rolet rzymskich MS 25 Hamulec z regulacją MS 25 Hamulec bez regulacji dapter pręta dapter podwójny (zaślepiony) Stożek 25/110 mm Pokrywa stożka 25 /110 mm Regulowana blokada pręta żaluzji MS Uwaga: Dostarczany bez adaptera, regulowana blokada dla dolnego położenia krańcowego. Blokada pręta Fix MS Uwaga: Dostarczany bez adaptera, blokada nie regulowana. do pręta 5 mm sześciokąt (VE 10) do pręta 6 mm sześciokąt (VE 10) do pręta 5 mm czterokąt (VE 10) Do stosowania z hamulcem MS/MS. do pręta 5 mm sześciokąt (VE 10) do pręta 6 mm sześciokąt (VE 10) do pręta 5 mm czterokąt (VE 10) Dla napędów LV 25/LW 25. do pręta 5 mm sześciokąt (VE 100) do pręta 6 mm sześciokąt (VE 100) do pręta 5 mm czterokątny (VE 100) Krótka pokrywa stożka 25/70 mm Krótka pokrywa stożka 25/70 mm (VE 100) Pierścień zamykający do CTS 25 do pręta 5 mm sześciokątnego (VE 100) do pręta 6 mm sześciokąt (VE 100) do pręta 5 mm czterokąt (VE 100) Wspornik do CTS 25 Wspornik do CTS 25 (VE 100) Do szyny górnej Faber Minimatic i Softline. Wspornik do CTS 25 Wspornik do CTS 25 (VE 100) Szyny górnej HD Ulimate 25 x 25 mm. Do innych szyn dostępne na zapytanie. Łącznik sznurka głównego Łącznik sznurka CTS 25 (VE 4000) Do łączenia sznurka głównego z pętlą na karbie CTS 25. Pierścień blokujący do pręta 5 mm sześciokąt (VE 100) do pręta 6 mm sześciokąt (VE 100) do pręta 5 mm czterokąt (VE 100) Pokrywa stożka 25 (VE 100) Krótki stożek 25 /70 mm do pręta 5 mm sześciokąt (VE 100) do pręta 6 mm sześciokąt (VE 100) do pręta 5 mm czterokąt (VE 100) Wspornik pierścieniowy do szyny górnej 25 x 25 mm HD Ultimate (VE 10) x 25 mm Faber (VE 10) x 28 mm Faber (VE 10) x 29 mm Perma (VE 10) x 36 mm HD + Faber (VE 10) x 40 mm Verosol (VE 10) x 25 mm Schön (VE 10) Do stosowania z LV 25, LW 25 (po 2 szt.), MS 25 (1 szt.), MS 25 (1 szt.) i CD 25 (2 szt.). 307

25 cesoria do LT 28 dapter do LT x 0,7 mm i 29 x 1,15 mm Rura aluminiowa dapter do LT x 0,7 mm, 4 m x 1,15 mm, 6 m Zabierak do LT x 0,7 mm i 29 x 1,15 mm Uchwyt uniwersalny Zabierak dla LT Uchwyt uniwersalny Uchwyt napędu i strony przeciwnej z wkrętami. Zestaw adaptacyjny do Toso i Silent Gliss Uchwyt kątowy Zestaw adaptacyjny do Toso i Silent Gliss Uchwyt kątowy Uchwyt napędu i strony przeciwnej. Kapsel do rury 28 x 0,7 mm i 29 x 1,15 mm Kapsel do rury

26 Napędy manualne CD 25 Napędy manualne CD 25 Zaślepka do prowadzenia łańcuszka Pionowego - bocznego CD 25 przełożenie 1/4,8 (VE 30) CD 25 przełożenie 1/2,6 (VE 30) CD 25 przełożenie 1/1 (VE 30) Napędy manualne ze zintegrowanymi hamulcami dla żaluzji poziomych, plis, rolet rzymskich itd. z prostą obsługą ręczną. Napęd CD 25 z przekładnią może być obsługiwany przy pomocy sznurka (ø 3 mm) lub łańcuszka (ø 4,5 x 12 mm). Mechanizm może być stosowany do szyn górnych i prętów (osi) wiodących producentów. Biała, prawa i lewa Czarna, prawa i lewa Szara, prawa i lewa Koło napędowe do sznurka / łańcuszka do CD 25 Zaślepka do prowadnicy łańcuszka przedniego-prawa Koło napędowe do sznurka, łańcuszka do CD 25 (VE 30) Sznurek: ø 3 mm, łańcuszek: ø 4,5 x 12 mm. Koło napędowe do sznurka, łańcuszka do CD 25 (VE 30) Sznurek: ø 3 mm, łańcuszek: ø 3 x 4 mm. Koło napędowe do sznurka, łańcuszka do CD 25 (VE 30) Sznurek: ø 3 mm, łańcuszek: ø 4,5 x 6 mm. Biała, prawa Czarna, prawa Szara, prawa Odpowiednia dla: HD Ultimate i Basic Faber Minimatic. Prowadzenie łańcuszka pionowe-boczne do CD 25 Prowadzenie łańcuszka przednie lewe do CD 25 Białe, prawe i lewe Czarne, prawe i lewe Szare, prawe i lewe Odpowiednie dla: HD Ultimate i Basic, Faber Minimatic. Białe, lewe Czarne, lewe Szare, lewe Dopasowane do HD Ultimate i Basic, Faber Minimatic. Zaślepka do prowadzenia łańcuszka przedniego-lewego Prowadnica sznurka przednia do CD 25 Biała, lewa Czarna, lewa Szara, lewa Odpowiednia dla HD Ultimate i Basic Faber Minimatic. Prowadzenie łańcuszka przednie prawe do CD 25 Białe, prawe Czarne, prawe Szare, prawe Odpowiednie dla HD Ultimate i Basic, Faber Minimatic. Biała Czarna Szara Odpowiednia dla HD Ultimate i Basic, Faber Minimatic. 309

27 Concept 40 osłony wewnętrzne CTS 40 uniwersalny system zwijania do osłon wewnętrznych. Doskonale dostosowany do żaluzji drewnianych. Do nałożenia na rurę ośmiokątną. Zaprojektowany szczególnie na rury 40 x 0.6 mm. Zabierak E-SW 40 x 0,6 mm Zabierak E-SW 40 x 0,6 mm dapter E-SW 40 x 0,6 mm Do wykorzystania z napędami: Sonesse 40 ltus 40 LS 40 Sonesse 30 dapter E-SW 40 x 0,6 mm Stożek CTS 40 Zabierak E-SW 40 x 0,6 mm IMBC Max. obciążenie sznurka 4 kg. Max. długość sznurka 5.5 m. Max. ilość nawojów 35. Zakres temperatur pracy: od -10 C do + 60 C. Stożek CTS Wspornik CTS 40 Zabierak E-SW 40 x 0,6 mm IMBC dapter E-SW 40 x 0,6 mm IMBC dapter E-SW 40 x 0,6 mm IMBC Wspornik CTS Kapsel do rury 40 x 0,6 mm Mocowanie CTS 40 Kapsel do rury 40 x 0,6 mm Mocowanie CTS

28 Zalecenia dotyczące instalacji dla standardowych napędów Somfy Zalecenia te nie odnoszą się do napędów radiowych i elektronicznych Somfy 1. Nigdy nie wolno łączyć napędów równolegle. 2. Nigdy nie wolno sterować napędami jednocześnie w kierunku góra i dół. 3. Należy zachować odstęp czasowy pomiędzy przełączeniem kierunków góra i dół minimum 0,5 sekundy. W celu zapobieżenia uszkodzeniom mikroprzełączników napędów, należy zapoznać się z podanymi poniżej najczęstszymi przyczynami przeciążania wyłączników krańcowych. Przyczyny błędów: 1. Równoległe podłączenie dwóch lub kilku napędów. Równocześnie uruchomione napędy nigdy nie mają takiego samego czasu pracy. Dlatego też napęd zatrzymany jako pierwszy jest zasilany napięciem generowanym na uzwojeniu kierunku przeciwnego (do kierunku obrotu w danej chwili) napędu jeszcze będącego w ruchu. To tzw, napięcia powrotne, które może wynosić do V, uruchamia (wcześniej zatrzymany) napęd w kierunku przeciwnym do zamierzonej pracy, aż do momentu kiedy poprzez wyłącznik krańcowy napęd ten (wcześniej zatrzymany i uruchomiony w kierunku odwrotnym od zamierzonego) otrzyma ponownie napięcie zasilające i znowu obraca się (w pierwotnym kierunku). Ten ruch wahadłowy może trwać dalej, aż wszystkie włączone równolegle napędy dojdą do swoich położeń krańcowych. Podczas przełączania w ten sposób wyłącznik krańcowy zostaje przeciążony i uszkodzony (prosimy zapoznać się także z pkt 3 Zbyt krótka przerwa w przełączaniu). Początkowo skutkuje to często, (pomijając ruchy wahadłowe), zmianami położeń krańcowych pancerza. W ekstremalnym przypadku wyłączniki krańcowe spalają się i nie działają w ogóle. Źle Napęd 1 Puszka rozgałęźna Sieć Niedopuszczalne przełączanie równoległe Uzwojenie pomocnicze Zabezpieczenie przed przegrzaniem Napęd 2 Puszki rozgałęźne Napięcie powrotne 1000 V!! Kondensator Uzwojenie robocze Informacje napęd 2 Dobrze Sieć Uzwojenie pomocnicze Zabezpieczenie przed przegrzaniem Napęd 1 Puszka rozgałęźna Kondensator Uzwojenie robocze Napęd 2 Puszki rozgałęźne Przycisk S1 Napęd 1 311

29 Zalecenia dotyczące instalacji dla standardowych napędów Somfy 2. Jednoczesne podanie napięcia na kierunki góra i dół W skutek użycia dwóch nie blokowanych wzajemnie przycisków lub instalowania wielu różnych punktów sterowania bez blokady, może się zdarzyć, że jednocześnie zostanie podane na napęd napięcie na kierunki góra i dół. Jest to niedopuszczalne, gdyż w wyniku zjawiska indukcji wzajemnej w uzwojeniach silnika podczas pracy napędu może dojść do przeciążenia styków wyłącznika krańcowego. Uszkodzenia są porównywalne do tych, opisanych w punkcie 1. Poprzez zastosowanie przełączników z funkcją blokady jednoczesnego podawania napięcia w obu kierunkach, napęd będzie zawsze zasilany tylko w jednym kierunku. Źle Zasilanie Dobrze Zasilanie Puszka rozgałęźna Puszka przyłączeniowa Napęd Puszka rozgałęźna Przycisk Napęd Puszka rozgałęźna Przycisk Informacje 3. Zbyt krótka przerwa w przełączaniu Zdarza się, że nie są zachowywane przerwy w przełączaniu pomiędzy kierunkami góra i dół. W przypadku zmiany kierunków podczas sterowania musi być zachowana przerwa wynosząca około 0,5 sekundy. Jest to konieczne, by napęd doszedł do mechanicznego bezruchu, a napięcia indukcyjne w napędzie i naładowane kondensatory rozładowały się. Gdy napęd zostanie zbyt szybko przełączony, występują krótkotrwale przepływy bardzo wysokich prądów, które uszkadzają styki sterowanego przekaźnika i niekiedy tylko przejściowo mogą spowodować zgrzanie styków. Prowadzi to do sytuacji, w której oba kierunki obrotu napędu są sterowane jednocześnie. W rezultacie uszkadzane są mikroprzełączniki napędu (jak w pkt 2). Błędy tego rodzaju pojawiają się w szczególności w sterownikach programowanych lub wykonanych własnoręcznie układach przekaźnikowych. Wszystkie awarie, wywołane przez opisane wyżej zjawiska, występują najczęściej dopiero po pewnym czasie użytkowania, gdyż wyłączniki krańcowe kilka razy mogą wytrzymać duże obciążenia. W przypadku sterowników dostarczanych przez Somfy zostały uwzględnione przedstawione powyżej zalecenia. Instrukcje dotyczące sterowania dla elektronicznych napędów Somfy WT 1. Przy pomocy technologii Somfy WT możliwe jest, w zależności od przewidzianego zabezpieczenia, sterowanie większą ilością napędów z jednego punktu sterowania. 2. Nigdy nie wolno próbować sterować napędami jednocześnie w kierunku góra i dół. 3. Należy zachować odstęp pomiędzy przełączeniem kierunków góra i dół minimum 0,5 sekundy. 312
