2 Czy wiecie? Stosowanie nie certyfikowanych materiałów eksploatacyjnych lub nieoryginalnych części zamiennych może obniżyć wydajność maszyny nawet o! Konkurencyjność Państwa maszyny zależy od wyboru i jakości stosowanych materiałów eksploatacyjnych. Stosowanie drutów nie certyfikowanych może pogorszyć niezawodność maszyny. Inżynierowie z działu naukowo-badawczego GF AgieCharmilles i wiodący producenci drutów wspólnie opracowali druty, które gwarantują wysoką wydajność maszyn.

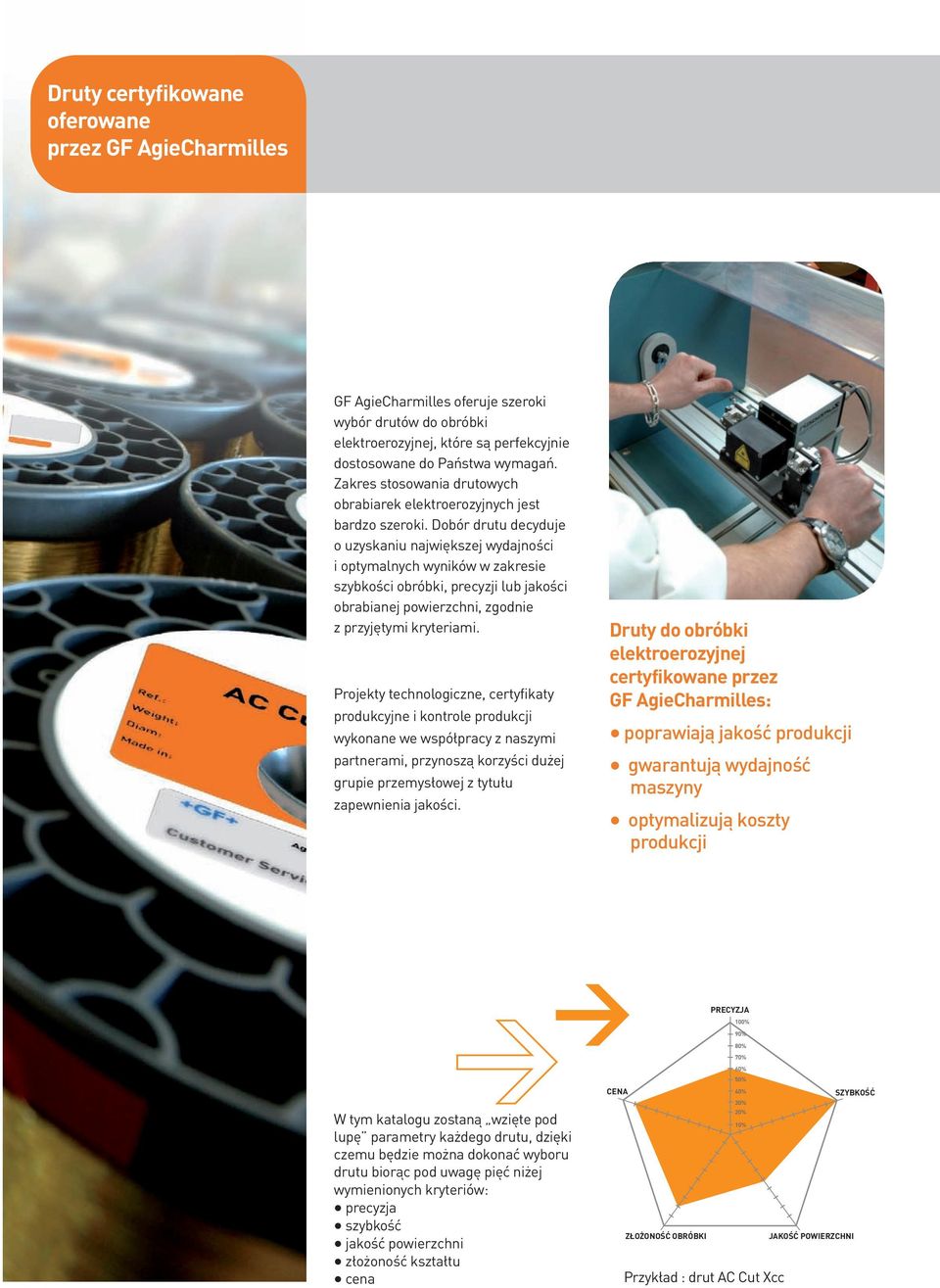

3 Druty certyfikowane oferowane przez GF AgieCharmilles GF AgieCharmilles oferuje szeroki wybór drutów do obróbki elektroerozyjnej, które są perfekcyjnie dostosowane do Państwa wymagań. Zakres stosowania drutowych obrabiarek elektroerozyjnych jest bardzo szeroki. Dobór drutu decyduje o uzyskaniu największej wydajności i optymalnych wyników w zakresie szybkości obróbki, precyzji lub jakości obrabianej powierzchni, zgodnie z przyjętymi kryteriami. Projekty technologiczne, certyfikaty produkcyjne i kontrole produkcji wykonane we współpracy z naszymi partnerami, przynoszą korzyści dużej grupie przemysłowej z tytułu zapewnienia jakości. Druty do obróbki elektroerozyjnej certyfikowane przez GF AgieCharmilles: poprawiają jakość produkcji gwarantują wydajność maszyny optymalizują koszty produkcji W tym katalogu zostaną wzięte pod lupę parametry każdego drutu, dzięki czemu będzie można dokonać wyboru drutu biorąc pod uwagę pięć niżej wymienionych kryteriów: precyzja szybkość jakość powierzchni złożoność kształtu cena Przykład : drut AC Cut Xcc

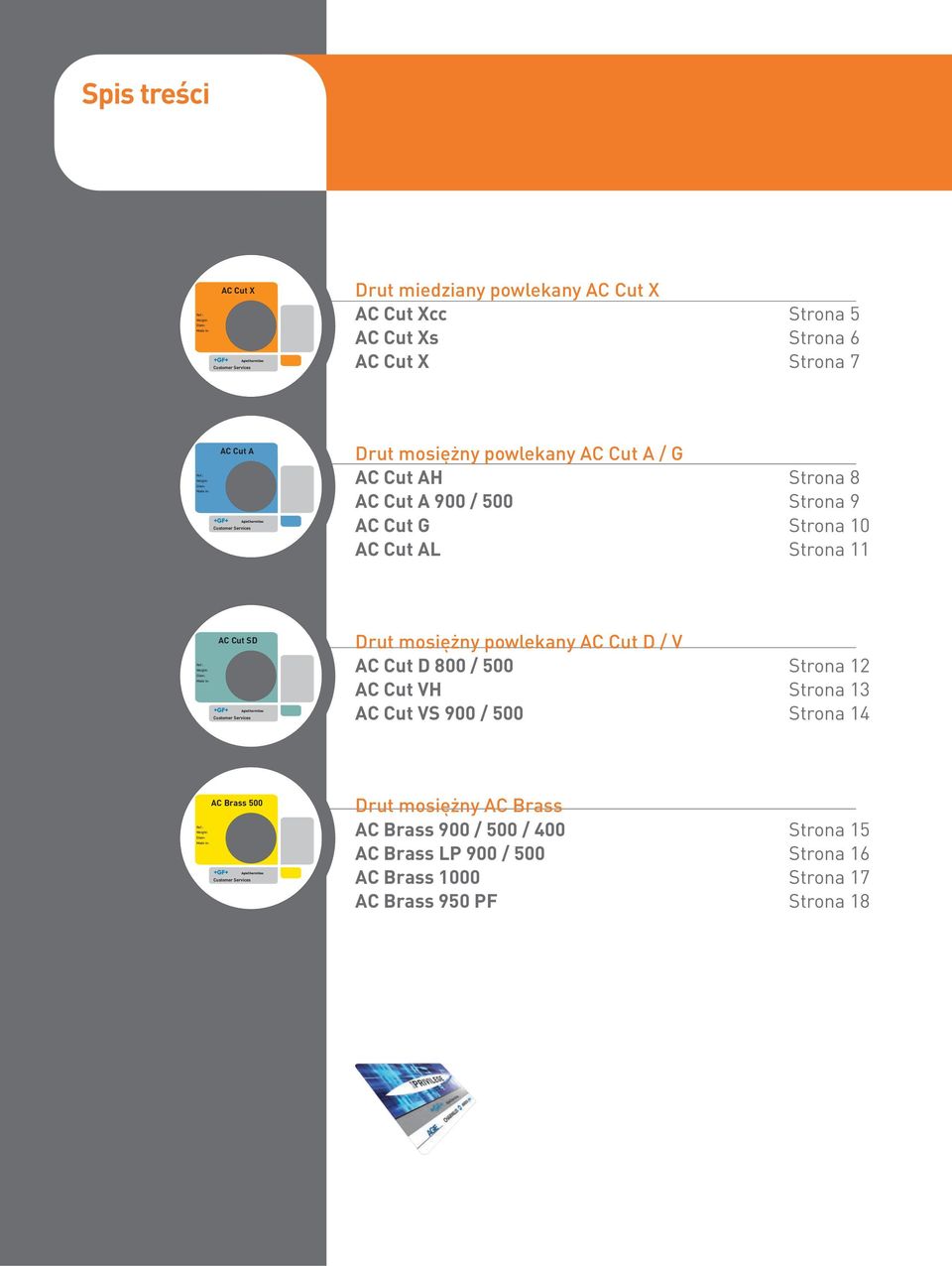

4 Spis treści AC Cut X Drut miedziany powlekany AC Cut X AC Cut Xcc Strona 5 AC Cut Xs Strona 6 AC Cut X Strona 7 AC Cut A Drut mosiężny powlekany AC Cut A / G AC Cut AH Strona 8 AC Cut A 900 / 500 Strona 9 AC Cut G Strona 10 AC Cut AL Strona 11 AC Cut SD Drut mosiężny powlekany AC Cut D / V AC Cut D 800 / 500 Strona 12 AC Cut VH Strona 13 AC Cut VS 900 / 500 Strona 14 AC Brass 500 Drut mosiężny AC Brass AC Brass 900 / 500 / 400 Strona 15 AC Brass LP 900 / 500 Strona 16 AC Brass 1000 Strona 17 AC Brass 950 PF Strona 18

5 Drut miedziany z dyfuzyjną powłoką cynkową AC Cut Xcc AC Cut Xcc Drut ten został opracowany specjalnie dla maszyn Charmilles typu Robofil 240cc i 440cc. Parametry generatora maszyny w połączeniu z zastosowaniem tego drutu umożliwiają uzyskanie nadzwyczajnej szybkości cięcia 500 mm2/min. Stosowanie tego drutu, dzięki jego wydajności, powoduje obniżenie kosztów produkcji. Jest on szczególnie zalecany dla produkcji jednostkowej i seryjnej oraz do obróbki wysokich detali (H > 150 mm). Drut ten może być również stosowany na wszystkich innych maszynach Charmilles typu Robofil. Umożliwia on zwiększenie szybkości obróbki o około 15% w stosunku do szybkości uzyskiwanej przy stosowaniu drutu typu AC Cut X. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność Miedź CuZn 500 N/mm 2 2 % 65 % IACS 0,25 0,30 0,33 Szpul/opakowanie K 160 (8 kg) X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X X 1 JP 15 (20 kg) X X X 1 5

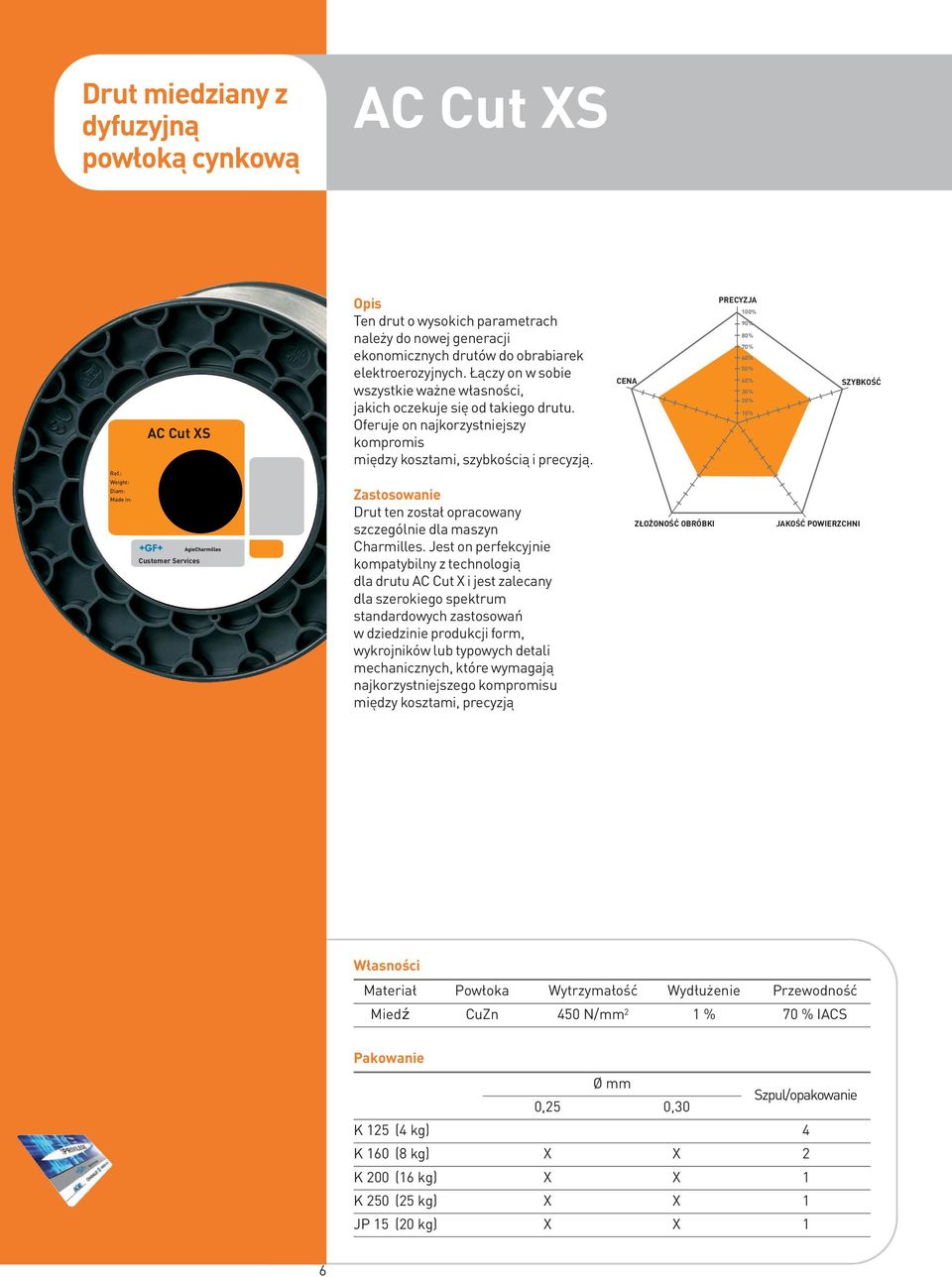

6 Drut miedziany z dyfuzyjną powłoką cynkową AC Cut XS AC Cut XS Ten drut o wysokich parametrach należy do nowej generacji ekonomicznych drutów do obrabiarek elektroerozyjnych. Łączy on w sobie wszystkie ważne własności, jakich oczekuje się od takiego drutu. Oferuje on najkorzystniejszy kompromis między kosztami, szybkością i precyzją. Drut ten został opracowany szczególnie dla maszyn Charmilles. Jest on perfekcyjnie kompatybilny z technologią dla drutu AC Cut X i jest zalecany dla szerokiego spektrum standardowych zastosowań w dziedzinie produkcji form, wykrojników lub typowych detali mechanicznych, które wymagają najkorzystniejszego kompromisu między kosztami, precyzją Materiał Powłoka Wytrzymałość Wydłużenie Przewodność Miedź CuZn 450 N/mm 2 1 % 70 % IACS 0,25 0,30 Szpul/opakowanie K 125 (4 kg) 4 K 160 (8 kg) X X 2 K 200 (16 kg) X X 1 K 250 (25 kg) X X 1 JP 15 (20 kg) X X 1 6

7 Drut miedziany z dyfuzyjną powłoką cynkową AC Cut X AC Cut X Drut ten stanowi wzorzec dla drutów o wysokich parametrach do obróbki elektroerozyjnej. Umożliwia on uzyskanie szybkości większej nawet do 25% w porównaniu do drutów mosiężnych. Jest on odpowiedni zarówno do zastosowań standardowych, jak i specjalnych, które wymagają bardzo dobrego kompromisu ekonomicznego. Drut ten został opracowany dla maszyn Charmilles typu Robofil. Jego wydajność sprawia, że jest to najszerzej stosowany drut w produkcji form. Umożliwia on obniżenie kosztów produkcji dla najbardziej zróżnicowanych i złożonych zastosowań. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność Miedź CuZn 450 N/mm 2 1 % 80 % IACS 0,25 0,30 Szpul/opakowanie K 125 (4 kg) 4 K 160 (8 kg) X X 2 K 200 (16 kg) X X 1 K 250 (25 kg) X X 1 JP 15 (20 kg) X X 1 7

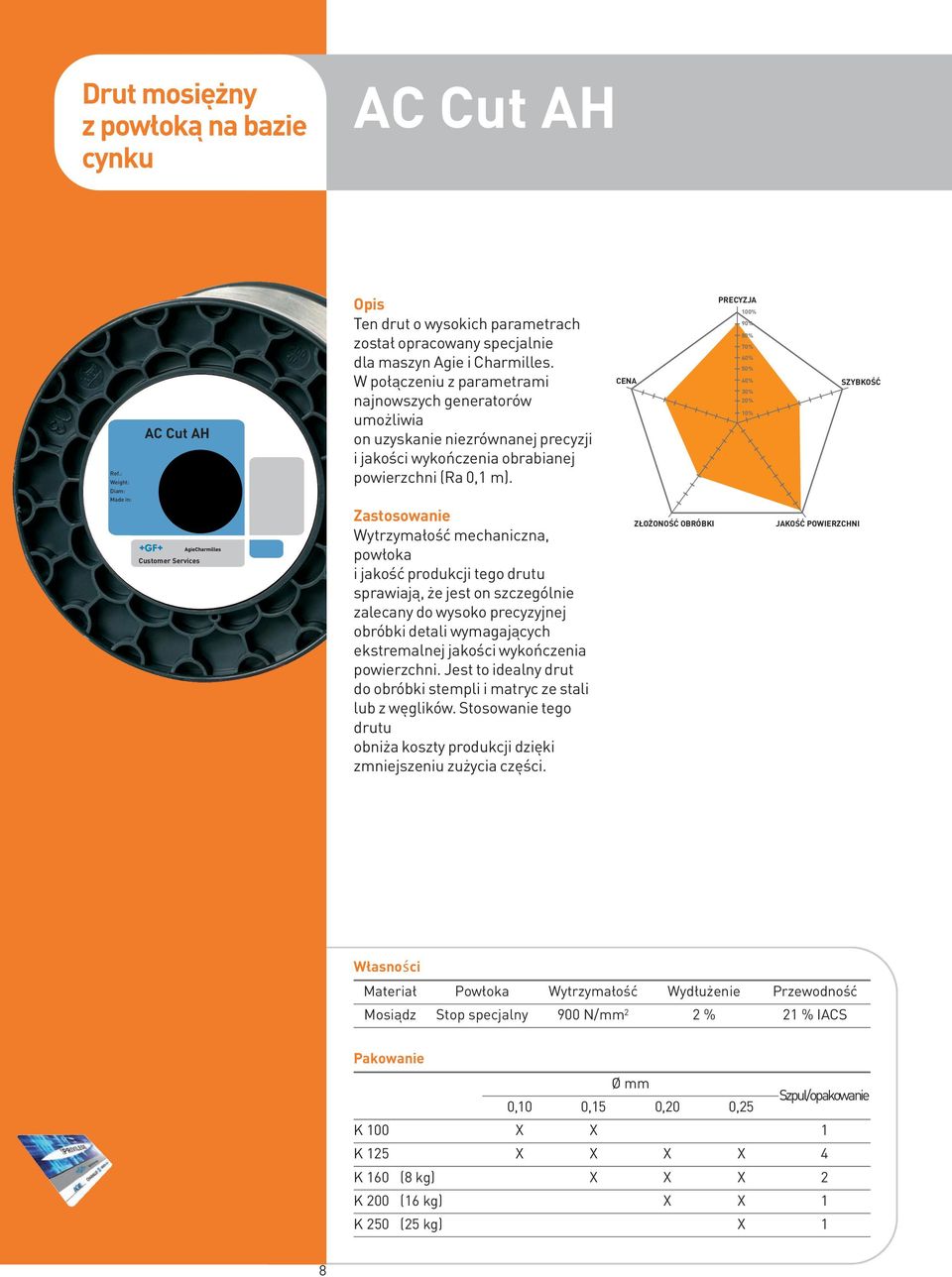

8 Drut mosiężny z powłoką na bazie cynku AC Cut AH AC Cut AH Ten drut o wysokich parametrach został opracowany specjalnie dla maszyn Agie i Charmilles. W połączeniu z parametrami najnowszych generatorów umożliwia on uzyskanie niezrównanej precyzji i jakości wykończenia obrabianej powierzchni (Ra 0,1 m). Wytrzymałość mechaniczna, powłoka i jakość produkcji tego drutu sprawiają, że jest on szczególnie zalecany do wysoko precyzyjnej obróbki detali wymagających ekstremalnej jakości wykończenia powierzchni. Jest to idealny drut do obróbki stempli i matryc ze stali lub z węglików. Stosowanie tego drutu obniża koszty produkcji dzięki zmniejszeniu zużycia części. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność Mosiądz Stop specjalny 900 N/mm 2 2 % 21 % IACS 0,10 0,15 0,20 0,25 Szpul/opakowanie K 100 X X 1 K 125 X X X X 4 K 160 (8 kg) X X X 2 K 200 (16 kg) X X 1 K 250 (25 kg) X 1 8

9 Drut mosiężny ocynkowany AC Cut A 900 / 500 Ten drut o wysokich parametrach został opracowany w celu uzyskania większej szybkości obróbki niż dla drutów mosiężnych, przy jednocześnie bardzo dobrej jakości powierzchni. Produkowany na bazie mosiądzu zapewnia bardzo dobry stosunek parametrów do ceny. AC Cut A900 Drut AC Cut A 900 posiada doskonałą prostoliniowość i wyjątkową jakość powierzchni. Jest on zalecany dla szerokiego spektrum standardowych zastosowań w produkcji form, wykrojników i do ogólnych mechanicznych zastosowań, wymagających wysokiej precyzji i doskonałego wykończenia powierzchni. Generalnie jest on zalecany do obróbki węglików. Drut AC Cut A 500 jest szczególnie odpowiedni do obróbki skomplikowanych detali z kątem nachylenia drutu ponad 10. Charakterystyki techniczne tego drutu umożliwiają uzyskanie bardzo dobrej jakości powierzchni w trudnych warunkach obróbki. AC Cut A 900 AC Cut A 500 Drut Materiał Powłoka Wytrzymałość Wydłużenie Przewodność AC Cut A 900 CuZn 37 Zn 900 N/mm 2 1,5 % 22 % IACS AC Cut A 500 CuZn 37 Zn 500 N/mm 2 15 % 25 % IACS (X) AC Cut A 900. ( ) AC Cut A ,07 0,10 0,15 0,20 0,25 0,30 Szpul/ opakowanie K 100 X X X 1 K 125 X X X X X 4 K 160 (8 kg) X X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X X 1 JP 5 (5 kg) X X X X X 2 JP 10 (10 kg) X X X X 2 JP 15 (20 kg) X X X 1 9

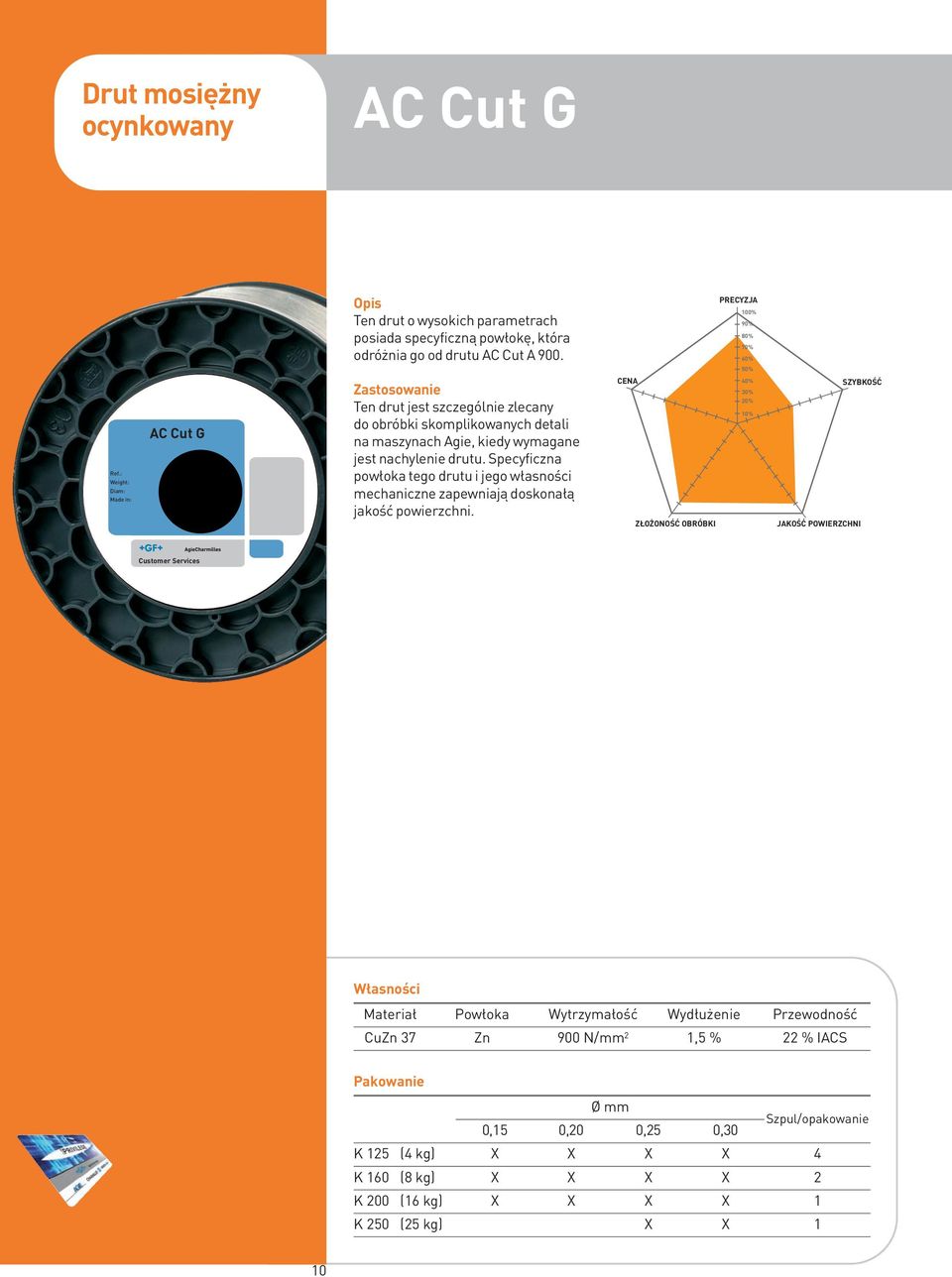

10 Drut mosiężny ocynkowany AC Cut G Ten drut o wysokich parametrach posiada specyficzną powłokę, która odróżnia go od drutu AC Cut A 900. AC Cut G Ten drut jest szczególnie zlecany do obróbki skomplikowanych detali na maszynach Agie, kiedy wymagane jest nachylenie drutu. Specyficzna powłoka tego drutu i jego własności mechaniczne zapewniają doskonałą jakość powierzchni. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność CuZn 37 Zn 900 N/mm 2 1,5 % 22 % IACS 0,15 0,20 0,25 0,30 Szpul/opakowanie K 125 (4 kg) X X X X 4 K 160 (8 kg) X X X X 2 K 200 (16 kg) X X X X 1 K 250 (25 kg) X X 1 10

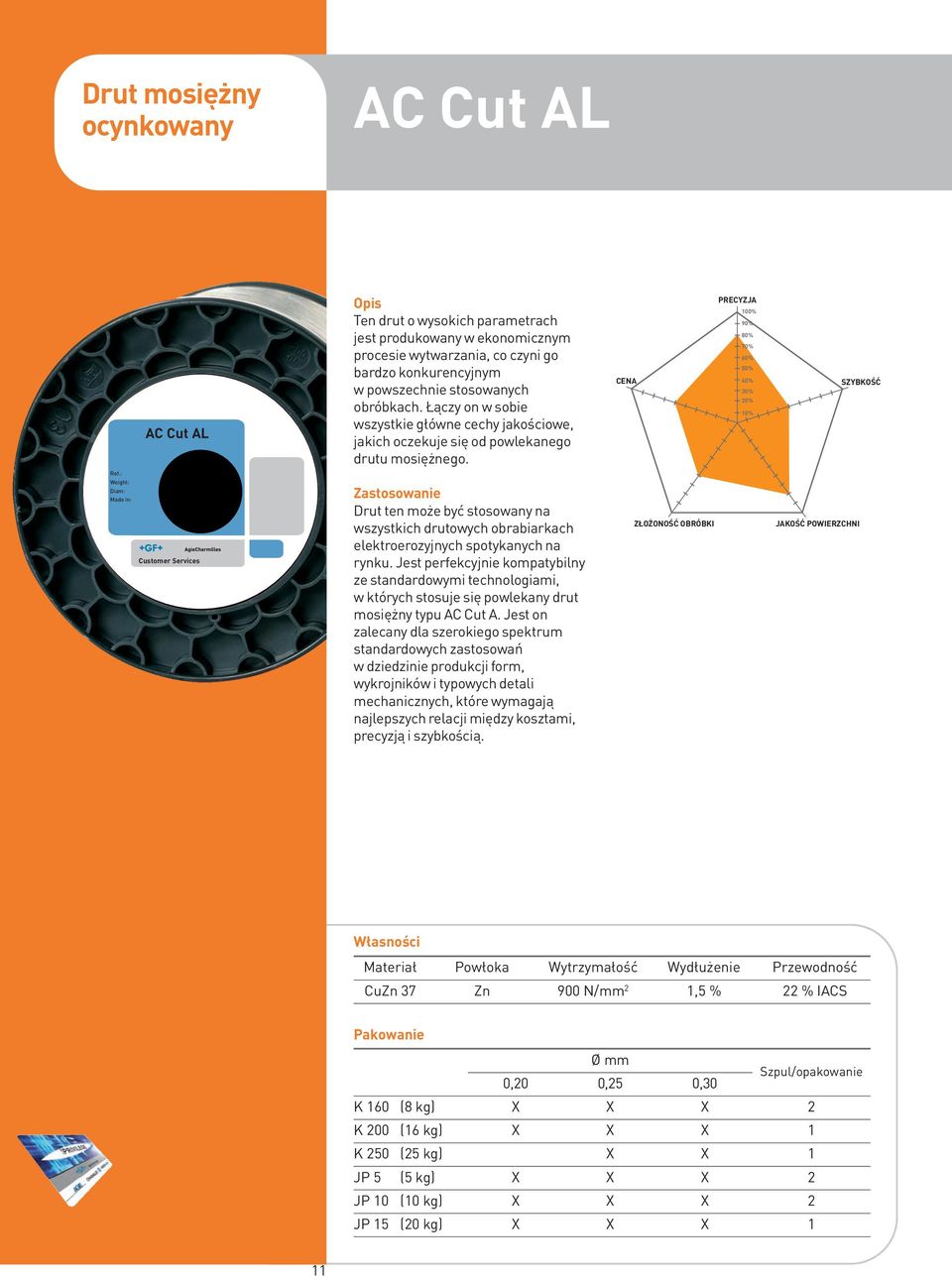

11 Drut mosiężny ocynkowany AC Cut AL AC Cut AL Ten drut o wysokich parametrach jest produkowany w ekonomicznym procesie wytwarzania, co czyni go bardzo konkurencyjnym w powszechnie stosowanych obróbkach. Łączy on w sobie wszystkie główne cechy jakościowe, jakich oczekuje się od powlekanego drutu mosiężnego. Drut ten może być stosowany na wszystkich drutowych obrabiarkach elektroerozyjnych spotykanych na rynku. Jest perfekcyjnie kompatybilny ze standardowymi technologiami, w których stosuje się powlekany drut mosiężny typu AC Cut A. Jest on zalecany dla szerokiego spektrum standardowych zastosowań w dziedzinie produkcji form, wykrojników i typowych detali mechanicznych, które wymagają najlepszych relacji między kosztami, precyzją i szybkością. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność CuZn 37 Zn 900 N/mm 2 1,5 % 22 % IACS 0,20 0,25 0,30 Szpul/opakowanie K 160 (8 kg) X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 2 JP 15 (20 kg) X X X 1 11

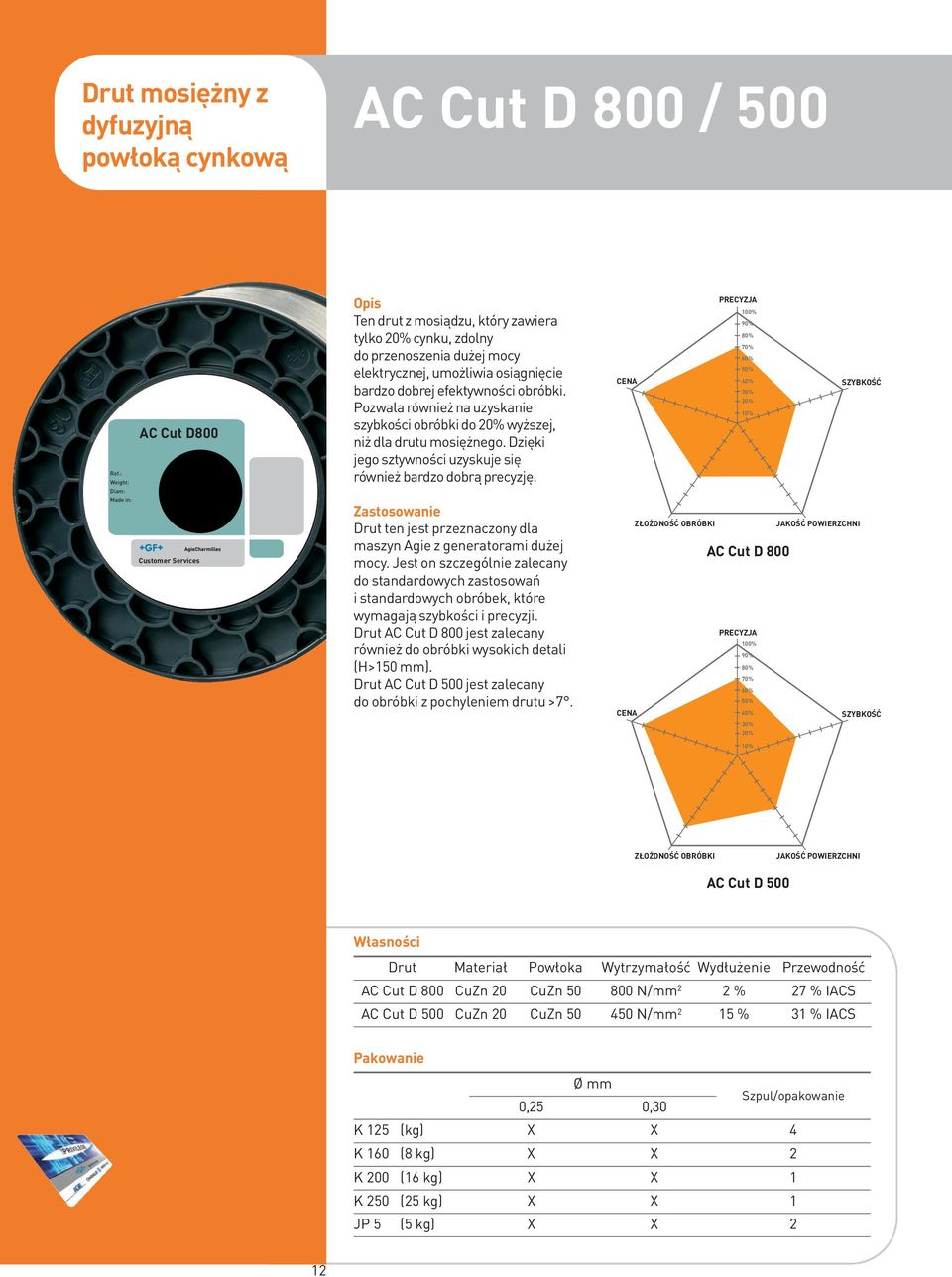

12 Drut mosiężny z dyfuzyjną powłoką cynkową AC Cut D 800 / 500 AC Cut D800 Ten drut z mosiądzu, który zawiera tylko cynku, zdolny do przenoszenia dużej mocy elektrycznej, umożliwia osiągnięcie bardzo dobrej efektywności obróbki. Pozwala również na uzyskanie szybkości obróbki do wyższej, niż dla drutu mosiężnego. Dzięki jego sztywności uzyskuje się również bardzo dobrą precyzję. Drut ten jest przeznaczony dla maszyn Agie z generatorami dużej mocy. Jest on szczególnie zalecany do standardowych zastosowań i standardowych obróbek, które wymagają szybkości i precyzji. Drut AC Cut D 800 jest zalecany również do obróbki wysokich detali (H>150 mm). Drut AC Cut D 500 jest zalecany do obróbki z pochyleniem drutu >7. AC Cut D 800 AC Cut D 500 Drut Materiał Powłoka Wytrzymałość Wydłużenie Przewodność AC Cut D 800 CuZn 20 CuZn N/mm 2 2 % 27 % IACS AC Cut D 500 CuZn 20 CuZn N/mm 2 15 % 31 % IACS 0,25 0,30 Szpul/opakowanie K 125 (kg) X X 4 K 160 (8 kg) X X 2 K 200 (16 kg) X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X 2 12

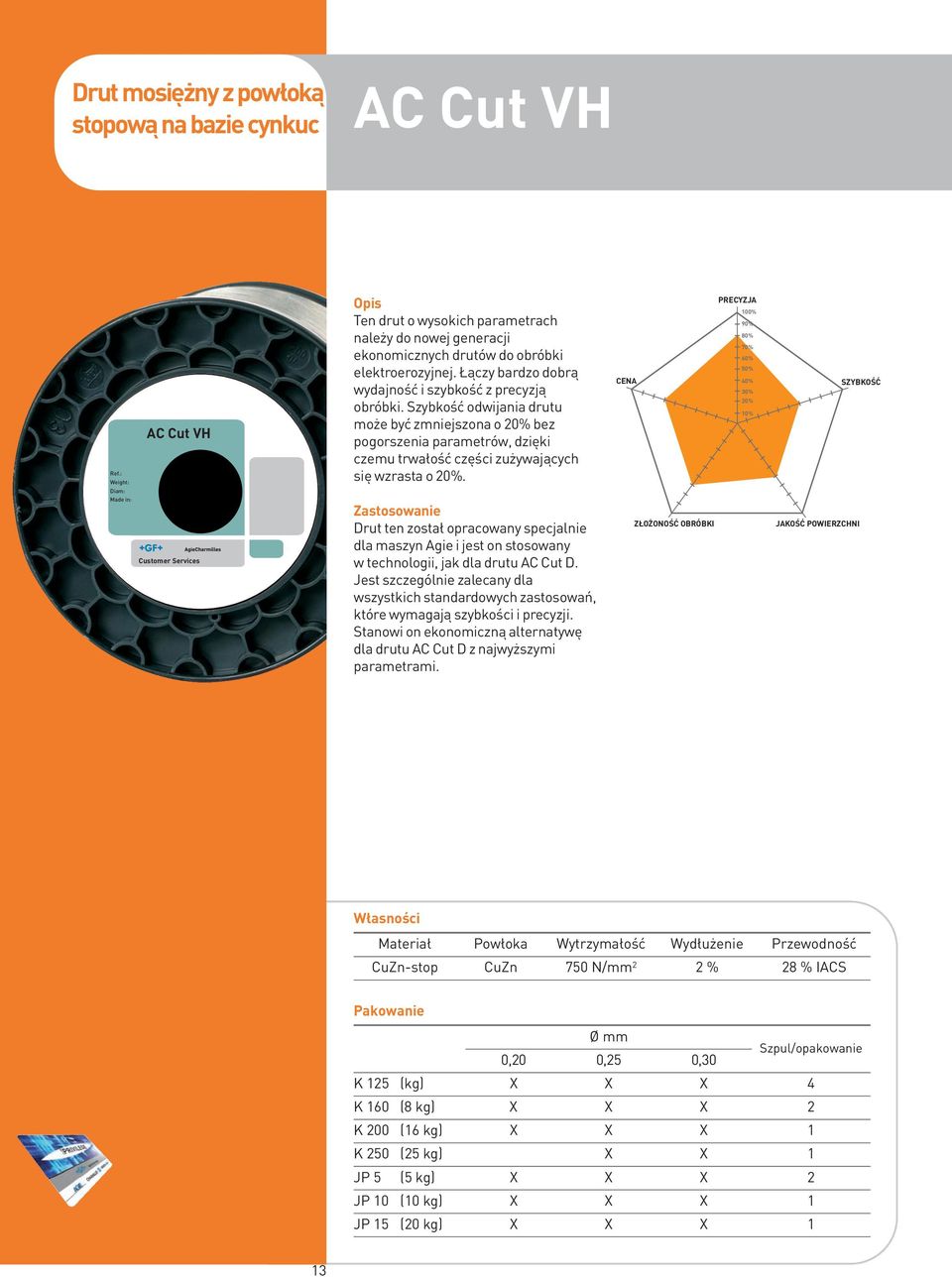

13 Drut mosiężny z powłoką stopową na bazie cynkuc AC Cut VH AC Cut VH Ten drut o wysokich parametrach należy do nowej generacji ekonomicznych drutów do obróbki elektroerozyjnej. Łączy bardzo dobrą wydajność i szybkość z precyzją obróbki. Szybkość odwijania drutu może być zmniejszona o bez pogorszenia parametrów, dzięki czemu trwałość części zużywających się wzrasta o. Drut ten został opracowany specjalnie dla maszyn Agie i jest on stosowany w technologii, jak dla drutu AC Cut D. Jest szczególnie zalecany dla wszystkich standardowych zastosowań, które wymagają szybkości i precyzji. Stanowi on ekonomiczną alternatywę dla drutu AC Cut D z najwyższymi parametrami. Materiał Powłoka Wytrzymałość Wydłużenie Przewodność CuZn-stop CuZn 750 N/mm 2 2 % 28 % IACS 0,20 0,25 0,30 Szpul/opakowanie K 125 (kg) X X X 4 K 160 (8 kg) X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 1 JP 15 (20 kg) X X X 1 13

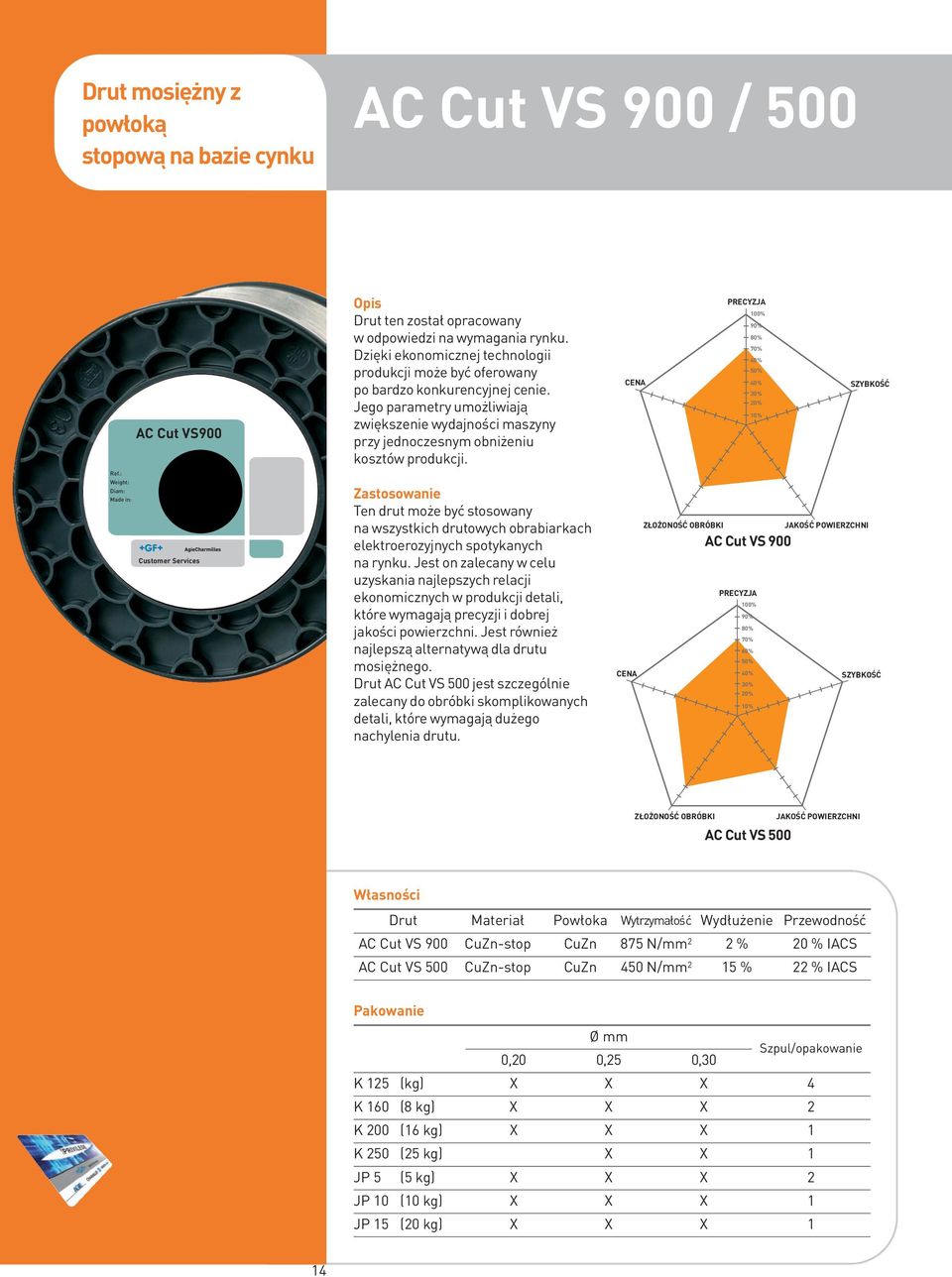

14 Drut mosiężny z powłoką stopową na bazie cynku AC Cut VS 900 / 500 AC Cut VS900 Drut ten został opracowany w odpowiedzi na wymagania rynku. Dzięki ekonomicznej technologii produkcji może być oferowany po bardzo konkurencyjnej cenie. Jego parametry umożliwiają zwiększenie wydajności maszyny przy jednoczesnym obniżeniu kosztów produkcji. Ten drut może być stosowany na wszystkich drutowych obrabiarkach elektroerozyjnych spotykanych na rynku. Jest on zalecany w celu uzyskania najlepszych relacji ekonomicznych w produkcji detali, które wymagają precyzji i dobrej jakości powierzchni. Jest również najlepszą alternatywą dla drutu mosiężnego. Drut AC Cut VS 500 jest szczególnie zalecany do obróbki skomplikowanych detali, które wymagają dużego nachylenia drutu. AC Cut VS 900 AC Cut VS 500 Drut Materiał Powłoka Wytrzymałość Wydłużenie Przewodność AC Cut VS 900 CuZn-stop CuZn 875 N/mm 2 2 % 20 % IACS AC Cut VS 500 CuZn-stop CuZn 450 N/mm 2 15 % 22 % IACS 0,20 0,25 0,30 Szpul/opakowanie K 125 (kg) X X X 4 K 160 (8 kg) X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 1 JP 15 (20 kg) X X X 1 14

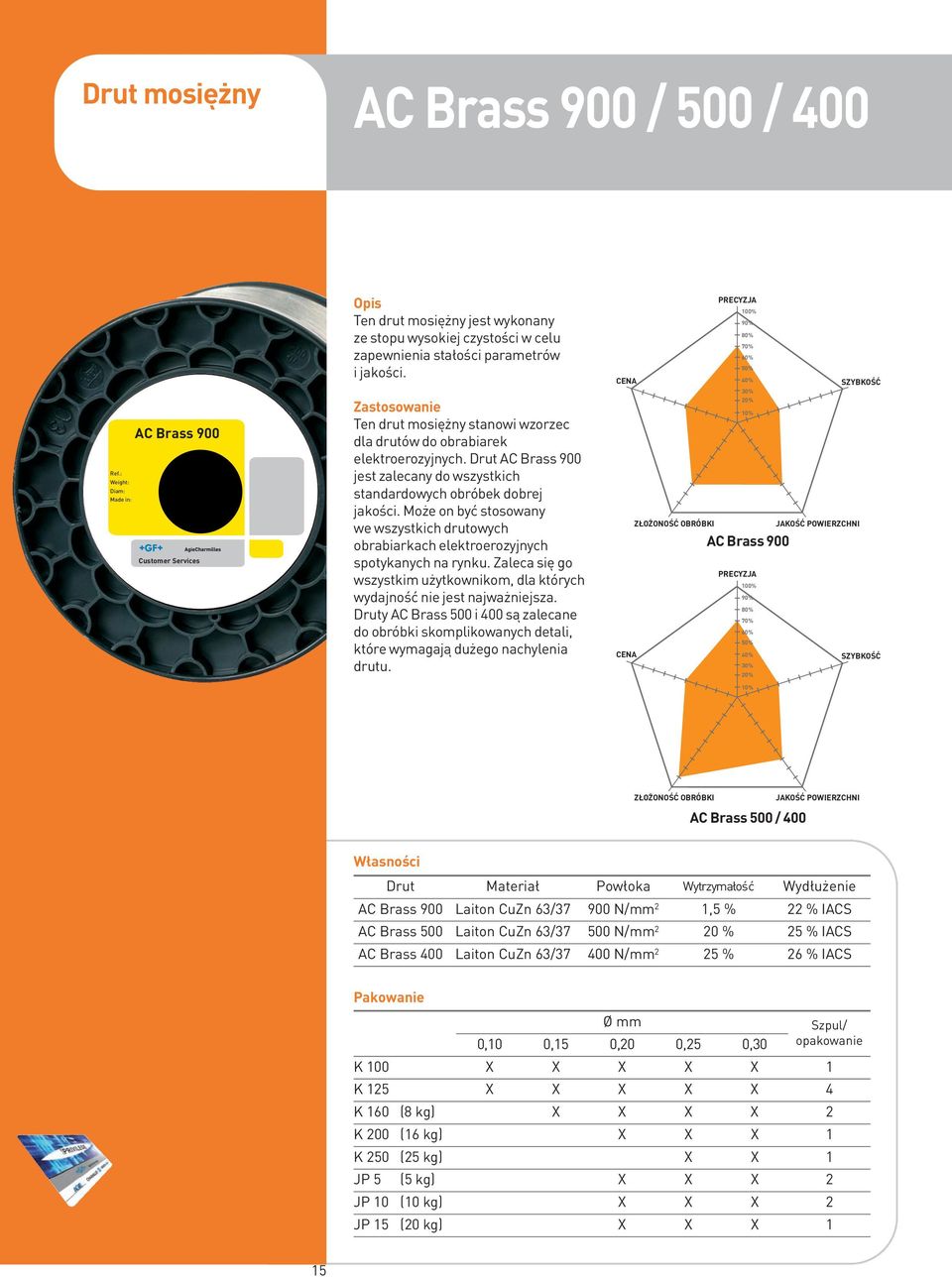

15 Drut mosiężny AC Brass 900 / 500 / 400 AC Brass 900 Ten drut mosiężny jest wykonany ze stopu wysokiej czystości w celu zapewnienia stałości parametrów i jakości. Ten drut mosiężny stanowi wzorzec dla drutów do obrabiarek elektroerozyjnych. Drut AC Brass 900 jest zalecany do wszystkich standardowych obróbek dobrej jakości. Może on być stosowany we wszystkich drutowych obrabiarkach elektroerozyjnych spotykanych na rynku. Zaleca się go wszystkim użytkownikom, dla których wydajność nie jest najważniejsza. Druty AC Brass 500 i 400 są zalecane do obróbki skomplikowanych detali, które wymagają dużego nachylenia drutu. AC Brass 900 AC Brass 500 / 400 Drut Materiał Powłoka Wytrzymałość Wydłużenie AC Brass 900 Laiton CuZn 63/ N/mm 2 1,5 % 22 % IACS AC Brass 500 Laiton CuZn 63/ N/mm 2 20 % 25 % IACS AC Brass 400 Laiton CuZn 63/ N/mm 2 25 % 26 % IACS 0,10 0,15 0,20 0,25 0,30 Szpul/ opakowanie K 100 X X X X X 1 K 125 X X X X X 4 K 160 (8 kg) X X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 2 JP 15 (20 kg) X X X 1 15

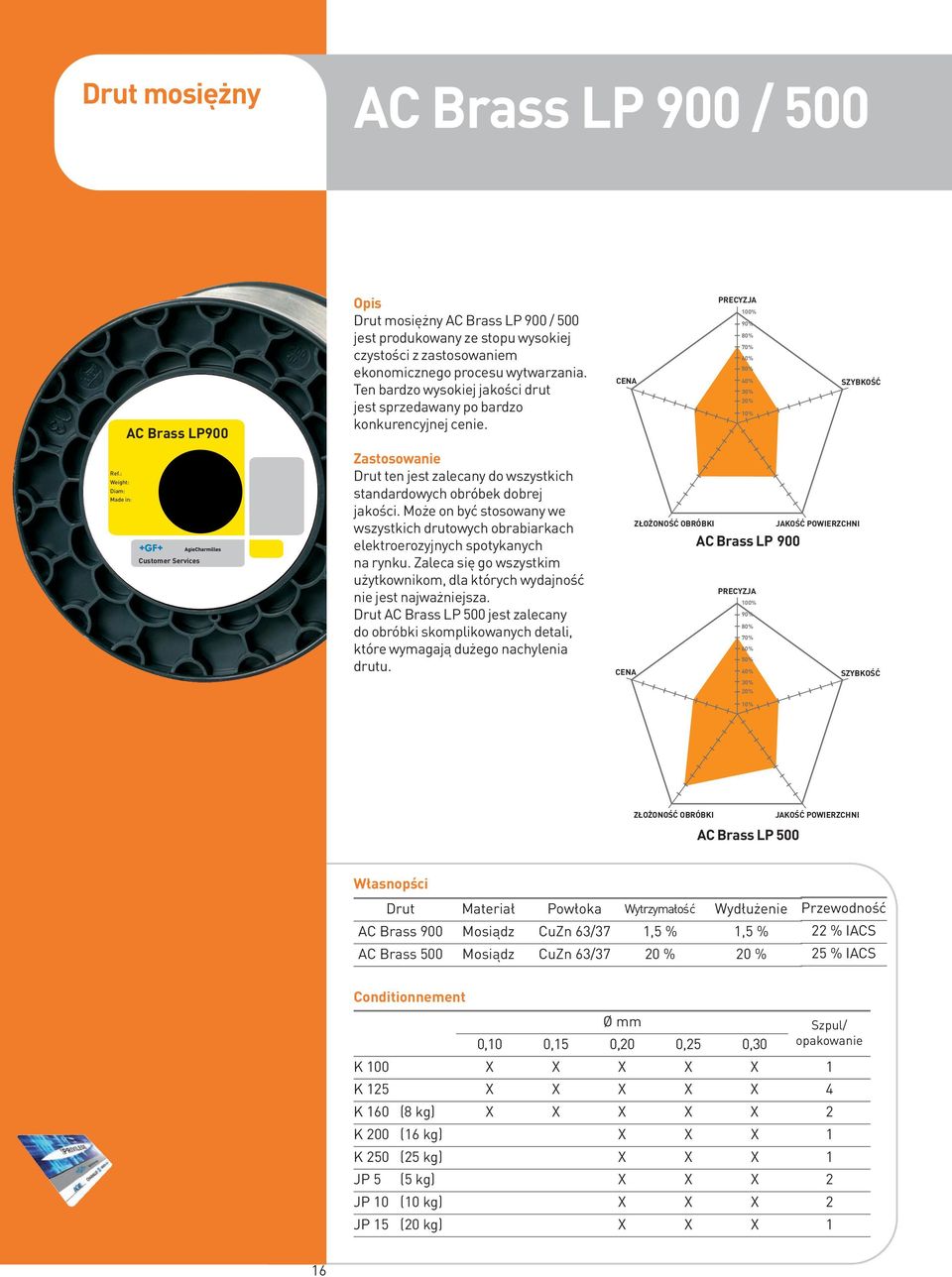

16 Drut mosiężny AC Brass LP 900 / 500 AC Brass LP900 Drut mosiężny AC Brass LP 900 / 500 jest produkowany ze stopu wysokiej czystości z zastosowaniem ekonomicznego procesu wytwarzania. Ten bardzo wysokiej jakości drut jest sprzedawany po bardzo konkurencyjnej cenie. Drut ten jest zalecany do wszystkich standardowych obróbek dobrej jakości. Może on być stosowany we wszystkich drutowych obrabiarkach elektroerozyjnych spotykanych na rynku. Zaleca się go wszystkim użytkownikom, dla których wydajność nie jest najważniejsza. Drut AC Brass LP 500 jest zalecany do obróbki skomplikowanych detali, które wymagają dużego nachylenia drutu. AC Brass LP 900 AC Brass LP 500 Własnopści Drut Materiał Powłoka Wytrzymałość Wydłużenie AC Brass 900 Mosiądz CuZn 63/37 1,5 % 1,5 % AC Brass 500 Mosiądz CuZn 63/37 20 % 20 % Przewodność 22 % IACS 25 % IACS Conditionnement Szpul/ 0,10 0,15 0,20 0,25 0,30 opakowanie K 100 X X X X X 1 K 125 X X X X X 4 K 160 (8 kg) X X X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 2 JP 15 (20 kg) X X X 1 16

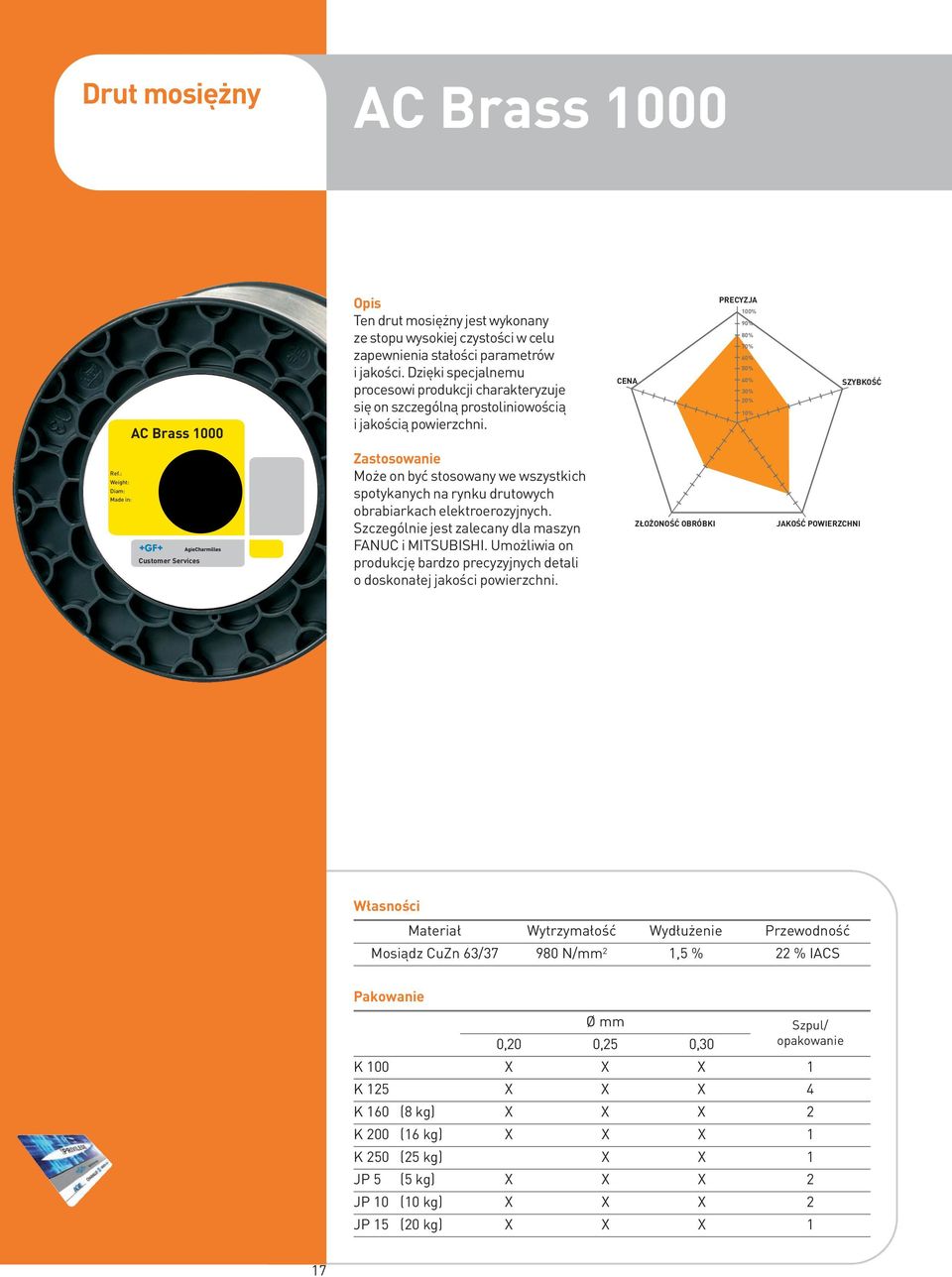

17 Drut mosiężny AC Brass 1000 AC Brass 1000 Ten drut mosiężny jest wykonany ze stopu wysokiej czystości w celu zapewnienia stałości parametrów i jakości. Dzięki specjalnemu procesowi produkcji charakteryzuje się on szczególną prostoliniowością i jakością powierzchni. Może on być stosowany we wszystkich spotykanych na rynku drutowych obrabiarkach elektroerozyjnych. Szczególnie jest zalecany dla maszyn FANUC i MITSUBISHI. Umożliwia on produkcję bardzo precyzyjnych detali o doskonałej jakości powierzchni. Materiał Wytrzymałość Wydłużenie Przewodność Mosiądz CuZn 63/ N/mm 2 1,5 % 22 % IACS 0,20 0,25 0,30 Szpul/ opakowanie K 100 X X X 1 K 125 X X X 4 K 160 (8 kg) X X X 2 K 200 (16 kg) X X X 1 K 250 (25 kg) X X 1 JP 5 (5 kg) X X X 2 JP 10 (10 kg) X X X 2 JP 15 (20 kg) X X X 1 17

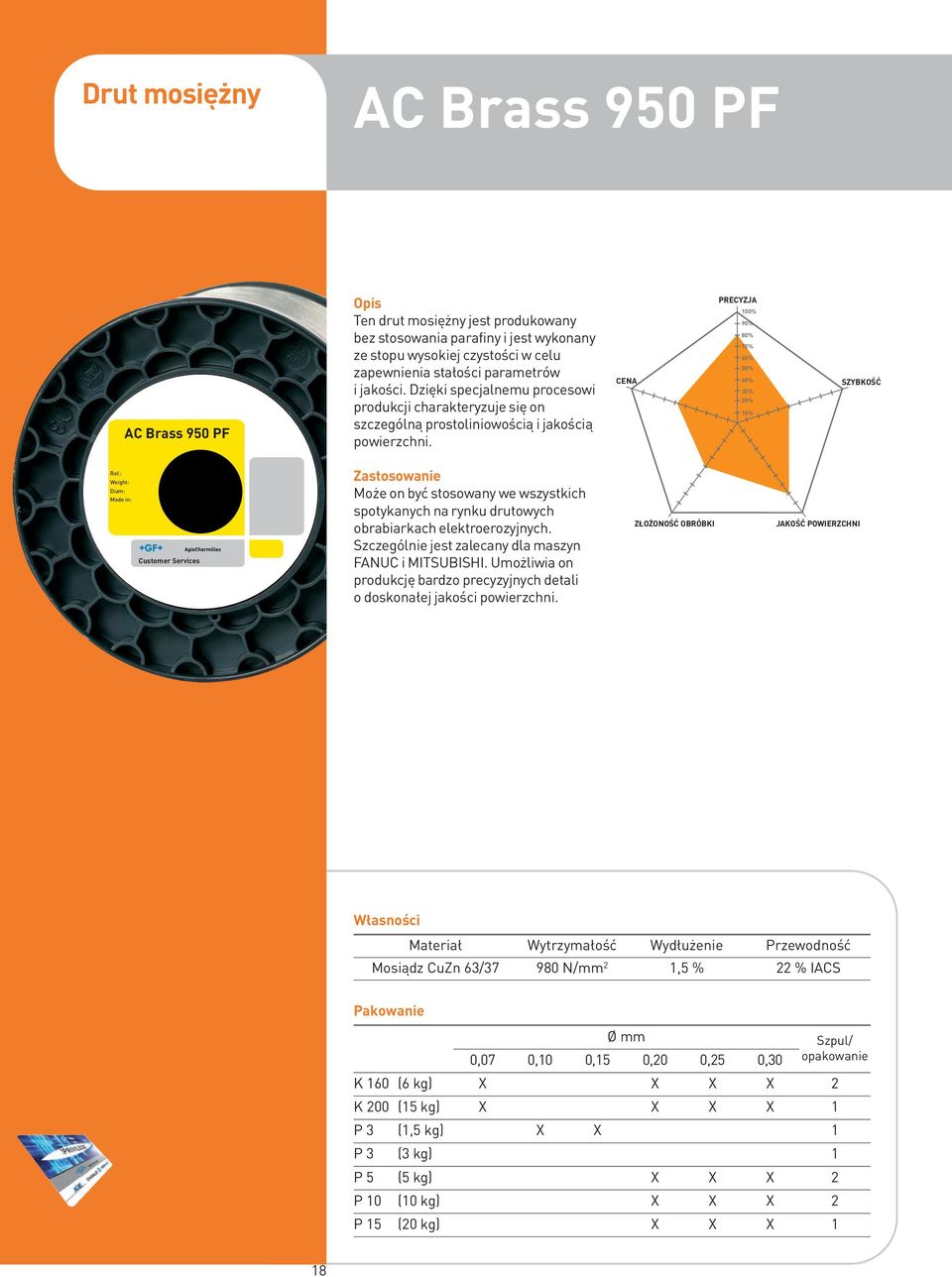

18 Drut mosiężny AC Brass 950 PF AC Brass 950 PF Ten drut mosiężny jest produkowany bez stosowania parafiny i jest wykonany ze stopu wysokiej czystości w celu zapewnienia stałości parametrów i jakości. Dzięki specjalnemu procesowi produkcji charakteryzuje się on szczególną prostoliniowością i jakością powierzchni. Może on być stosowany we wszystkich spotykanych na rynku drutowych obrabiarkach elektroerozyjnych. Szczególnie jest zalecany dla maszyn FANUC i MITSUBISHI. Umożliwia on produkcję bardzo precyzyjnych detali o doskonałej jakości powierzchni. Materiał Wytrzymałość Wydłużenie Przewodność Mosiądz CuZn 63/ N/mm 2 1,5 % 22 % IACS 0,07 0,10 0,15 0,20 0,25 0,30 Szpul/ opakowanie K 160 (6 kg) X X X X 2 K 200 (15 kg) X X X X 1 P 3 (1,5 kg) X X 1 P 3 (3 kg) 1 P 5 (5 kg) X X X 2 P 10 (10 kg) X X X 2 P 15 (20 kg) X X X 1 18
