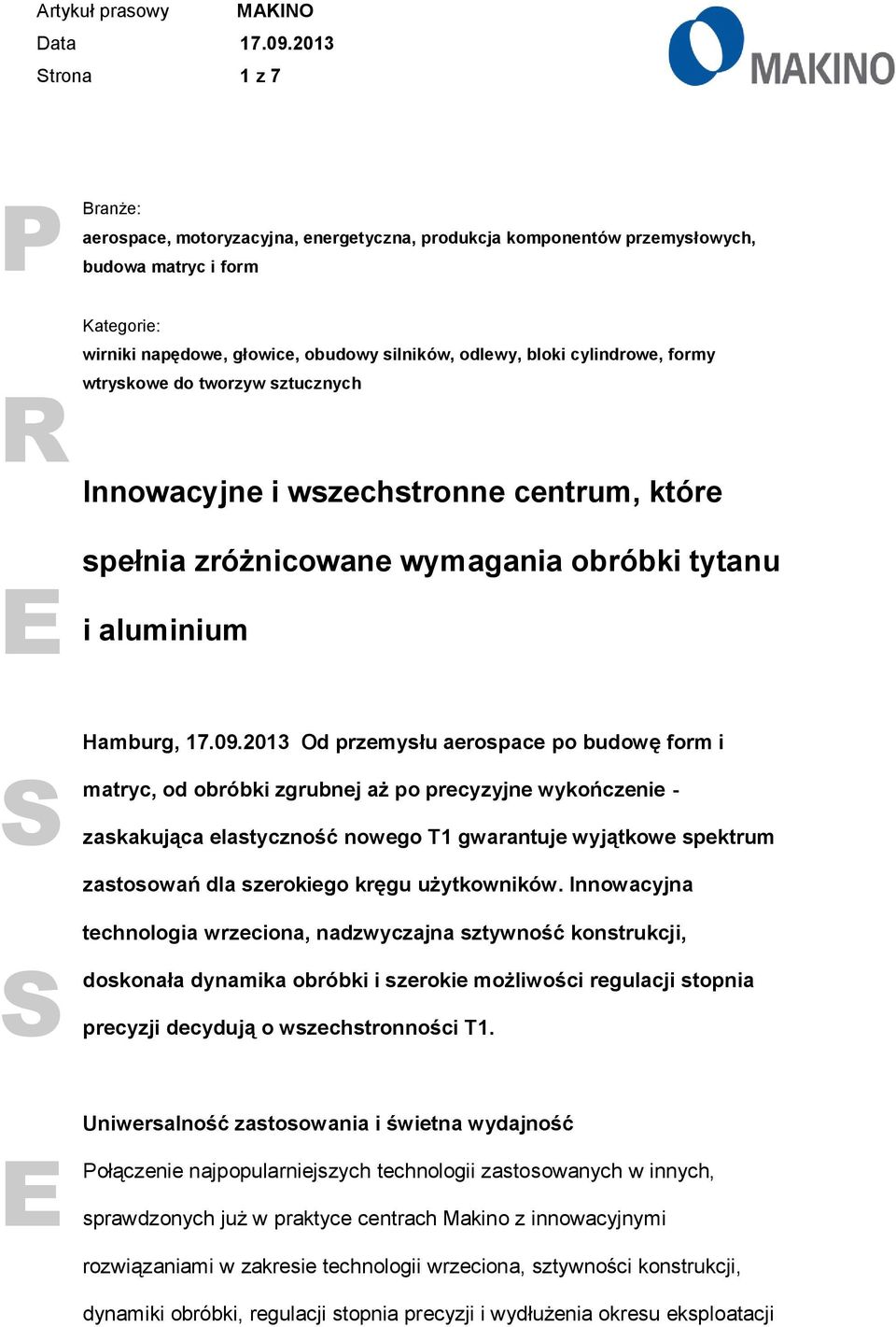

1 trona 1 z 7 Branże: aerospace, motoryzacyjna, energetyczna, produkcja komponentów przemysłowych, budowa matryc i form Kategorie: wirniki napędowe, głowice, obudowy silników, odlewy, bloki cylindrowe, formy wtryskowe do tworzyw sztucznych Innowacyjne i wszechstronne centrum, które spełnia zróżnicowane wymagania obróbki tytanu i aluminium Hamburg, Od przemysłu aerospace po budowę form i matryc, od obróbki zgrubnej aż po precyzyjne wykończenie - zaskakująca elastyczność nowego T1 gwarantuje wyjątkowe spektrum zastosowań dla szerokiego kręgu użytkowników. Innowacyjna technologia wrzeciona, nadzwyczajna sztywność konstrukcji, doskonała dynamika obróbki i szerokie możliwości regulacji stopnia precyzji decydują o wszechstronności T1. Uniwersalność zastosowania i świetna wydajność ołączenie najpopularniejszych technologii zastosowanych w innych, sprawdzonych już w praktyce centrach Makino z innowacyjnymi rozwiązaniami w zakresie technologii wrzeciona, sztywności konstrukcji, dynamiki obróbki, regulacji stopnia precyzji i wydłużenia okresu eksploatacji

2 trona 2 z 7 narzędzi, zaowocowało stworzeniem Makino T1 - nowego centrum z paletą mm z bardzo popularnej serii T, które gwarantuje doskonałą wydajność i wszechstronność zastosowania. To nowe centrum jest w stanie sprostać bardzo zróżnicowanym wymogom stawianym w procesie obróbki tytanu i aluminium, przy zachowaniu pełnej wydajności zarówno w przypadku ciężkiej obróbki (tytan), jak i obróbki z dużą prędkością (aluminium). tandardowy współczynnik usuwania materiału to 202 cm 3 /min dla tytanu Ti-6Al-4V i cm 3 /min dla aluminium A6061. Centrum świetnie nadaje się również do obróbki żeliwnych korpusów silników i komponentów do form wtryskowych do tworzyw sztucznych. Dzięki swojej wytrzymałej i sztywnej konstrukcji nowe centrum doskonale tłumi drgania, gwarantując przy tym nadzwyczajne prędkości i precyzję obróbki jak na maszynę tych rozmiarów. Tajemnica tej niezwykłej wydajności tkwi w połączeniu najlepszych właściwości maszyn tak różnych jak MAG/A i serii T. Dla przykładu, swoją niespotykaną wytrzymałość T1 zawdzięcza T2, wyjątkową dynamikę - MAG3, a nadzwyczajną precyzję - V99. Innowacyjna technologia wrzeciona Wrzeciono T1 zostało opracowane specjalnie dla tego nowego centrum, z myślą o zwiększeniu wydajności i elastyczności, np. poprzez zapewnienie stałej wysokiej mocy i momentu obrotowego dla większego przedziału prędkości niż w przypadku tradycyjnych wrzecion. onadto technologia chłodzenia rdzenia wrzeciona zwiększa efektywność kosztową użytkowania

3 trona 3 z 7 centrum wskutek wydłużenia czasu eksploatacji narzędzi dzięki zastosowaniu chłodzenia pod wysokim ciśnieniem w pobliżu części tnącej. łyn jest przetłaczany przez wrzeciono pod ciśnieniem 7 Ma, w maksymalnej ilości 100l/min (opcja). Nadzwyczajna sztywność, wytrzymałość i zdolność tłumienia drgań Decyzję o lokalizacji czwartej i piątej osi w T1 poprzedziła szczegółowa analiza rodzaju, wymiarów i ciężaru obrabianych detali. tół obrotowy na osi V posiada moment obrotowy Nm (szczyt), podczas gdy uchył osi A znajduje się na wysokości wrzeciona i wykazuje moment obrotowy Nm (szczyt). Wśród licznych korzyści, jakie oferuje konstrukcja T1 w porównaniu z 5-osiowym centrum o konstrukcji kołyskowej, należy wymienić m.in. brak konieczności przesuwania ciężkich detali na stole uchylnym i ich umiejscowienie bezpośrednio na łożu, obniżone ogólne ryzyko kolizji, brak zmian w momencie chwilowym wrzeciona, dobrą dostępność detalu dzięki mniejszej wysokości załadunku, duży obszar roboczy (przydatne np. podczas obróbki wirników napędzanych) oraz możliwość obserwacji punktu cięcia i łatwy dostęp do detalu. Dodatkowej stabilności przydaje T1 jego sztywna struktura łoża, ze zintegrowanymi szerokimi prowadnicami ślizgowymi, które nie tylko zapewniają dobre właściwości tnące, lecz również sprzyjają redukcji drgań powstających w procesie skrawania. Technologia prowadnic ślizgowych Makino i aktywny system tłumienia drgań gwarantują jeszcze skuteczniejszą absorpcję drgań.

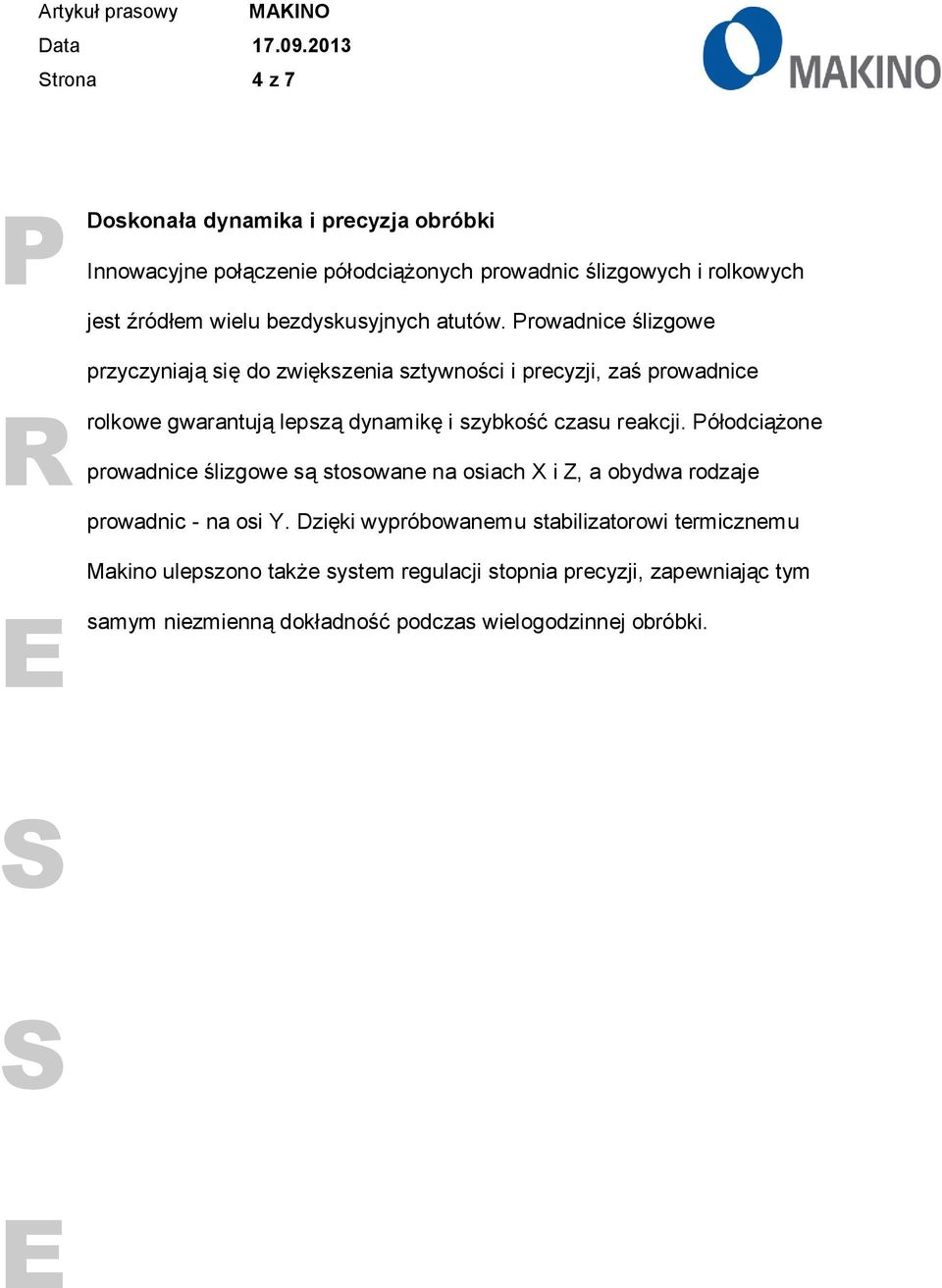

4 trona 4 z 7 Doskonała dynamika i precyzja obróbki Innowacyjne połączenie półodciążonych prowadnic ślizgowych i rolkowych jest źródłem wielu bezdyskusyjnych atutów. rowadnice ślizgowe przyczyniają się do zwiększenia sztywności i precyzji, zaś prowadnice rolkowe gwarantują lepszą dynamikę i szybkość czasu reakcji. ółodciążone prowadnice ślizgowe są stosowane na osiach X i Z, a obydwa rodzaje prowadnic - na osi Y. Dzięki wypróbowanemu stabilizatorowi termicznemu Makino ulepszono także system regulacji stopnia precyzji, zapewniając tym samym niezmienną dokładność podczas wielogodzinnej obróbki.

5 trona 5 z 7 pecyfikacja Makino T1 rzejazdy: Wrzeciono: osuwy: Wymiary palety: Obciążenie: Wymiary detalu: X x Y x Z mm A + 45 ~ -110 B 360 ciągły 12,000 obr./min. HK-A Nm 1 X, Y, Z mm/min A, B 3600 stopni/min x mm maks kg (opcja: kg) Ø x H mm Zdjęcia do artykułu oniższe zdjęcia zostały załączone do artykułu w formie nadających się do wydruku obrazów JG (300 dpi). Dopuszcza się możliwość powielania pod warunkiem podania źródła.

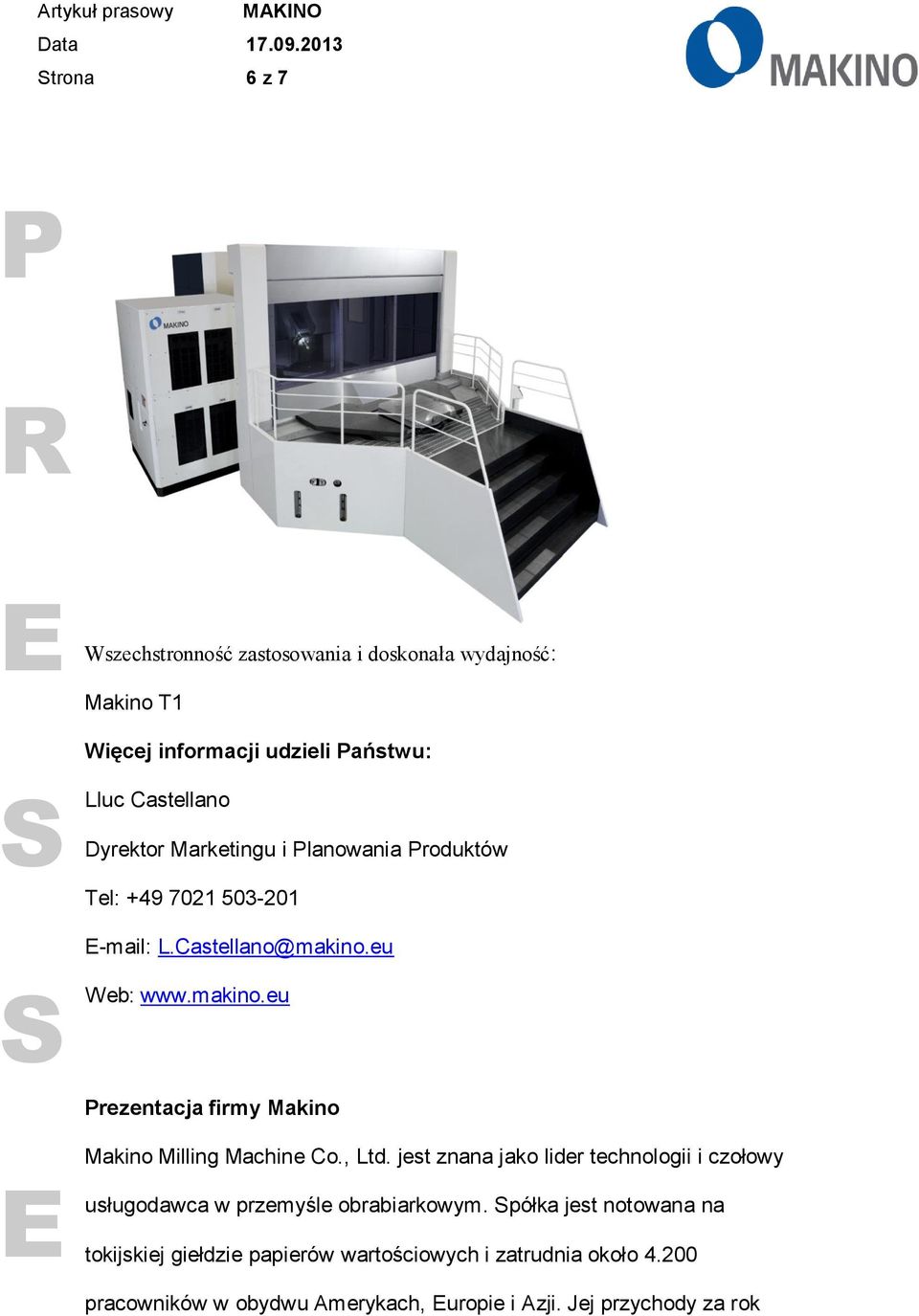

6 trona 6 z 7 Wszechstronność zastosowania i doskonała wydajność: Makino T1 Więcej informacji udzieli aństwu: Lluc Castellano Dyrektor Marketingu i lanowania roduktów Tel: mail: L.Castellano@makino.eu Web: rezentacja firmy Makino Makino Milling Machine Co., Ltd. jest znana jako lider technologii i czołowy usługodawca w przemyśle obrabiarkowym. półka jest notowana na tokijskiej giełdzie papierów wartościowych i zatrudnia około pracowników w obydwu Amerykach, uropie i Azji. Jej przychody za rok

7 trona 7 z 7 finansowy zakończony 31 marca 2013 roku sięgnęły 1,5 miliarda UD. zeroka paleta produktów najwyższej jakości oferowanych przez firmę Makino obejmuje centra obróbkowe do precyzyjnych detali oraz do produkcji form i matryc, z szerokim spektrum zastosowania w przemyśle lotniczym i astronautycznym, motoryzacyjnym, maszynach i pojazdach budowlanych i rolniczych, komponentach przemysłowych i mikrotechnologii. MAKINO urope Group posiada centra technologiczne w Hamburgu, tuttgarcie (Kirchheim/Teck), aryżu, Mediolanie i Bratysławie, w których szczególny nacisk kładzie się na marketing, sprzedaż, aplikacje technologiczne i usługi serwisowe. Webcode Chcąc zapewnić aństwu wygodny dostęp do informacji, umieściliśmy artykuł i towarzyszące mu zdjęcia na naszej stronie internetowej. roszę wpisać webcode umieszczony w dolnej części strony startowej. Webcode: zver4
