1 Katolog główny Wycinarki drutowe VZ300L VZ500L AG400L AG600L AQ750L AQ900L AQ1200L AP250L Elektrodrążarki wgłębne AG40L AG60L AG80L AG100L AD & AQ Series AQ15L AP1L AP3L Centra obróbkowe High Speed HS430L HS650L HS650L 5-axis Elektrodrążarki do otworów K1C K3HN Nano&Solution

2 Precyzyjne wycinarki drutowe Firma Sodick posiada w swojej ofercie pełny zakres obrabiarek, od małych, super dokładnych do dużych mogących obrabiać wielkogabarytowe detale. We wszystkich wycinarkach drutowych stosowane są silniki liniowe w czterech osiach oraz podzespoły ceramiczne aby zapewnić najwyższą wydajność cięcia, której klienci oczekują od obrabiarek Sodicka. Wycinarka drutowa High Speed AG400L AG600L AG400L AG600L Seria wycinarek AG jest najlepiej sprzedającą się serią maszyn, oferuje najlepszą wydajność dzięki zastosowaniu najlepszych technik na rynku. Wycinarka drutowa do dużych gabarytów AQ750L AQ900L AQ1200L AQ1200L AQ750L AQ900L Seria wycinarek drutowych do dużych gabarytów AQ jest wyposażona we wszystkie najważniejsze techniki Sodick-a. Wycinarka drutowa standardowa VZ300L VZ500L VZ300L VZ500L Seria wycinarek drutowych standardowych VZ pomimo niższej ceny wyposażona jest w silniki liniowe oraz posiada 10-letnią gwarancję na dokładność pozycjonowania. Wycinarki serii VZ osiągają wysoką dokładność oraz prędkość obróbki. Specyfikacja VZ300L VZ500L AG400L AG600L AQ750L AQ900L AQ1200L Przesuw X,Y,Z (mm) 350 x 250 x x 350 x x 300 x x 400 x 350** 750 x 500 x 400*** 900 x 600 x x 800 x 400*** Przesuw U,V (mm) 80 x x x x x x x 820 Kąt stożka (Opcja) ±15 (±45 ) ±15 (±45 ) ±25 (±45 ) ±25 (±45 ) ±30 (±45 ) ±30 (±45 ) ±30 (±45 ) Średnica drutu (mm) Ø0.15~Ø0.30 Ø0.15~0.3 ø * ø * Ø0.15~Ø0.33 Ø0.15~Ø0.33 Ø0.15~Ø0.33 Maks. ciężar detalu (kg) Maks. wymiary detalu( (mm) 780 x 570 x x 670 x x 470 x x 570 x x 750 x x 900 x x 1200 x 400 Wymiary maszyny (mm) 1895 x 2180 x x 2590 x x 2395 x x 2760 x x 2860 x x 3330 x x 3935 x 2510 * drut 0,05mm/0,07mm dostępny jako opcja ** AG600L dostępna w opcji z powiększonym przesuwem osi Z do 500mm *** AQ750L i AQ1200L dostępna w opcji z powiększonym przesuwem osi Z do 600mm

3 Precyzyjne elektrodrążarki wgłębne Wszystkie oferowane przez firmę Sodick elektrodrążarki wgłębne posiadają silniki liniowe w trzech osiach. Nanogenerator SGF Plus charakteryzujący się znikomym zużyciem elektrody grafitowej i miedzianej jest w standardzie. Seria AG AG40L AG60L AG40L AG60L Seria AG, najlepiej sprzedająca się seria elektrodrążarek wgłębnych firmy Sodick, zapewnia najwyższą prędkość i precyzję obróbki przy zmniejszonym zużyciu elektrody. Seria AG AG80L AG80L LST AG100L AG80L LST AG100L W serii AG dostępne są teraz elektrodrążarki do obróbki części o dużych gabarytach. Wszystkie obrabiarki standardowo wyposażone są w najnowsze rozwiązania techniczne Sodicka. Elektrodrążarka wgłębna do obróbki bardzo dużych gabarytów AQ15L Elektrodrążarka standardowa AD30L AQ45L AQ15L AD30L Specyfikacja AD30L AQ45L AG40L AG60L AG80L AG100L AQ15L Przesuw X/Y/Z (mm) 320 x 200 x x 300 x x 300 x x 420 x x 520 x x 650 x x 1500(+500) x 600 Wymiary stołu (mm) 600 x x x x x x x 2000 Wymiary zbiornika (mm) 895 x 584 x x 632 x x 620 x x 740 x x 950 x 500* 2100 x 1250 x x 2500 x 800 Maks. ciężar detalu (kg) Maks. ciężar elektrody (kg) Wymiary maszyny (mm) 2239 x 2248 x x 2193 x x 2490 x x 2825 x x 3195 x x 4200 x x 5180 x 4220 *LST (Powiększony zbiornik roboczy) dostępny na życzenie.

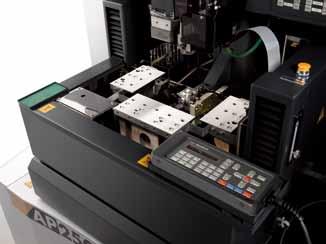

4 Pionier w Nano technice Wszystkie unikalne i innowacyjne rozwiązania techniczne, ustanowiły korporację Sodick światowym liderem na polu nanoobróbki. Sodick zaprojektował elektrodrążarki oraz centra obróbkowe High Speed, które uzyskają dokładność do wykorzystania w nanotechnologii. Precyzyjne wycinarki drutowe prowadzące obróbkę w oleju Superdokładna wycinarka drutowa AP250L Połączenie silników liniowych z konstrukcją bramową przyczyniło się do znaczącej poprawy dokładności pozycjonowania oraz precyzji obróbki, dzięki pełnemu wykorzystaniu bezluzowego, szybkiego ruchu osi oraz zminimalizowaniu deformacji korpusu maszyny. Dzięki ECO Cut Oil osiągana jest najwyższa prędkość i dokładność obróbki. Precyzyjne eletrodrążarki wgłębne Bardzo dokładna elektrodrążarka wgłębna AP1L AP3L AP1L AP3L Seria maszyn AP jest odpowiedzią na duże zapotrzebowanie na bardzo dokładne elektrodrążarki wgłębne. Obrabiarki AP1L/AP3L Premium oferują doskonałą microobróbkę przy wykorzystaniu sprawdzonych rozwiązań. Specyfikacja AP250L Przesuw X,Y,Z (mm) 250 x 150 x 120 Przesuw U,V (mm) 35 x 35 Kąt stożka ±7 Średnica drutu (mm) ø * Maks.ciężar detalu (kg) 80 Maks. wymiary detalu (mm) Wymiary maszyny (szer. x głęb. x wys.) (mm) 2395 x 2692 x 2095 * = drut 0,03mm dostępny jako opcja Specyfikacja AP1L AP3L Przesuw X/Y/Z (mm) 200 x 120 x x 250 x 250 Wymiary stołu (mm) 360 x x 350 Wymiary zbiornika (mm) 503 x 349 x x 538 x 260 Maks. ciężar detalu (kg) Maks. ciężar elektrody (kg) 5 5 Wymiary maszyny (szer. x głęb. x wys.) (mm) 1360 x 1920 x x 1945 x 1990

5 Elektrodrążarka do otworów Seria K została zaprojektowana do szybkiego i efektywnego wykonywania bardzo małych otworów. Dostępne modele K1C i K3HN zapewniają szeroki zakres możliwych zastosowań w zależności od potrzeb. Elektrodrążarki do otworów K1C K3HN K1C K3HN 10 lat gwarancji Zastosowanie silników liniowych w obrabiarkach Sodick eliminuje użycie przekładni śruba-nakrętka i związanych z nią wad. Silniki liniowe eliminują pogorszenie się dokładności maszyny związane z zużyciem tradycyjnej przekładni (ponad 10 lat). Lata doświadczeń i pewność co do niezawodności własnych silników liniowych skłoniły korporację Sodickowi do udzielania 10-letniej gwarancji dokładności pozycjonowania. Obrabiarki Sodick jako jedyne posiadają taką gwarancję na wszystkie elektrodrążarki wyposażone w silniki liniowe. Obróbka High-Speed Seria HS to centra obróbkowe High Speed wyposażone w silniki liniowe. W dzisiejszych czasach, aby być konkurencyjnym, należy zmniejszać ilość cykli obróbkowych do minimum. Seria maszyn HS bez problemu radzi sobie nawet z najbardziej wymagającymi aplikacjami. Centrum obróbkowe High-Speed HS430L HS650L HS650L 5-osiowe HS430L HS650L Specyfikacja K1C K3HN Przeswu X,Y,Z (mm) 200 x 300 x x 400 x 300 Oś W (oś z poswem obróbkowym) (mm) Wymiary stołu (mm) 250 x x 450 Maks. wymiary detalu (mm) 250 x 350 x x 450 x 300 Średnica elektrody (mm) 0.25~ ~3.0 Ciężar maszyny (kg) Wymiary maszyny (szer. x głęb. x wys.)(mm) 890 x 870 x 2015 mm 1425 x 1120 x 2080 mm Specyfikacja HS430L HS650L Przesuw X,Y,Z (mm) 420 x 350 x x 500 x 300 Wymiary stołu (mm) 750 x x 500 Maks. ciężar na stole (kg) Prędkość obrotowa (obr/min) 6000~ ~40000 Maks. przyszpieszenia X/Y/Z (G) >1 >1 Przesuw szybki (m/min) Wymiary maszyny (mm) 1500 x 1625 x x 2956 x 2540

6 Ponad 27,000 sprzedanych obrabiarek z silnikami liniowymi Obecnie korporacja Sodick posiada 4 fabryki na świecie: Fukui w Japonii, Suzhou i Xiamen w Chinach oraz Bangkok w Tajlandii. Fabryka w Tajlandii od chwili powstania w 1988r. jest główną fabryką produkującą obrabiarki. Większość maszyn dostępnych w Europie pochodzi właśnie z fabryki w Tajlandii, gdzie wytwarzane są silniki liniowe, podzespoły ceramiczne, jednostki sterujące, płyty PCB oraz odlewy żeliwne. Fabryka w Tajlandii Materiały eksploatacyjne godne zaufania Oryginalne części zamienne Sodick Klienci w całej Europie mają możliwość zaopatrywania się w oryginalne części zamienne firmy Sodick. Jakość materiałów eksploatacyjnych jest dokładnie sprawdzana w Japonii by zachować optymalną wydajność obrabiarek firmy Sodick. Produkty dostarczane są bezpośrednio od lokanego agenta przy pełnym wsparciu technicznym ze strony Sodick Europe LTD. create your future Sodick Europe Ltd. Rowley Drive, Baginton Coventry, CV3 4FG United Kingdom Phone +44 (0) Fax +44 (0) Sodick Contact europe@sodick.eu.com online Soditronik ul. Żupnicza Warszawa Tel.: info@soditronik.pl
