1 CYFROWY MIKROSKOP Instrukcja obsługi xploview v3.2

2 SPIS TREŚCI Przed uruchomieniem 4 Oprogramowanie Xploview 16 Ważne informacje Konserwacja Ostrzeżenia Opis urządzenia Wymagania sprzętowe Opis produktu 6 Zawartość opakowania Opis produktu Specyfikacja Pierwsze uruchomienie 9 Instalacja oprogramowania Podłączenie urządzenia Uruchomienie oprogramowania Mocowanie próbek Przycisk Menu Tryb Pełnego Ekranu Obracanie obrazu Menu ustawień systemowych Ustawienia urządzenia Ustawienia zdjęć seryjnych Ustawienia video Ustawienia zapisywania Ustawienia języka Zaawansowane ustawienia Zapisywanie plików Odinstalowywanie oprogramowania Xploview Podstawy 12 Wybór źródła podświetlenia Wybór powiększenia Ustawianie ostrości Wykonywanie zdjęć

3 Przed uruchomieniem Ważne informacje Prosimy o uważne zapoznanie się z niniejszą instrukcją, postępowanie zgodnie z zawartymi poniżej wskazówkami oraz zachowanie instrukcji. Wszelkie zmiany poniższego tekstu wymagane z uwagi na błędy typograficzne, zmiany w oprogramowaniu czy w urządzeniu mogą być wprowadzane bez informowania. Konserwacja Unikaj wibracji, uderzeń czy wywierania nacisku na urządzenie. Utrzymuj urządzenia w suchych warunkach. Chroń przed zalaniem i wilgocią. Nie wystawiaj urządzenia na skrajne temperatury. Unikaj temperatur poniżej 5 C oraz powyżej 40 C. Nie dotykaj urządzenia mokrą dłonią. Może to doprowadzić do uszkodzeń oraz porażeń prądem. Nie przechowuj urządzenia w warunkach wysokiego zakurzenia czy zabrudzenia. Może to doprowadzić do uszkodzeń. Nie narażaj urządzenia na działanie agresywnych chemicznie substancji. Nie stosuj silnych detergentów. Do czyszczenia użyj delikatnego, wilgotnego materiału. Ostrzeżenia Nie naciskaj mikroskopem na oko. Może to doprowadzić do poważnych uszkodzeń wzroku. Nie rozbieraj urządzenia. Nie próbuj zdekompletować obudowę. Opis urządzenia Mikroskop cyfrowy Infinoptics 737 różni się od tradycyjnych mikroskopów. Obraz nie jest oglądany bezpośrednio przez okular, ale jest wyświetlany na monitorze komputera. Załączone oprogramowanie pozwala na wykonywanie zdjęć i nagrań wideo badanych próbek. Mikroskop cyfrowy Infinoptics 737 posiada zintegrowaną głowicę z sześcioma soczewkami o różnym stopniu powiększenia. Kiedy obraz jest wyświetlany na ekranie o przekątnej 17, badana próbka może być powiększona 100x, 200x, 300x, 400x, 500x lub 600x. Stopień powiększenia jest uzależniony od wielkości monitora. Im większy monitor, tym większy stopień powiększenia. Zdjęcia badanej próbki może być wykonywane za pomocą przycisku na obudowie mikroskopu. Zdjęcia jak i nagrania wideo mogą być również wykonywane za pomocą załączonego oprogramowania. Wymagania sprzętowe System Windows: Windows 10 (32 bit albo 64 bit) Windows 8 (32 bit albo 64 bit) Windows 7 (32 bit albo 64 bit) Windows Vista (32 bit albo 64 bit) Windows XP SP2, SP3 Połączenie za pomocą interfejsu USB 2.0 System Mac OS Mac OS X Mac OS X x Połączenie za pomocą interfejsu USB

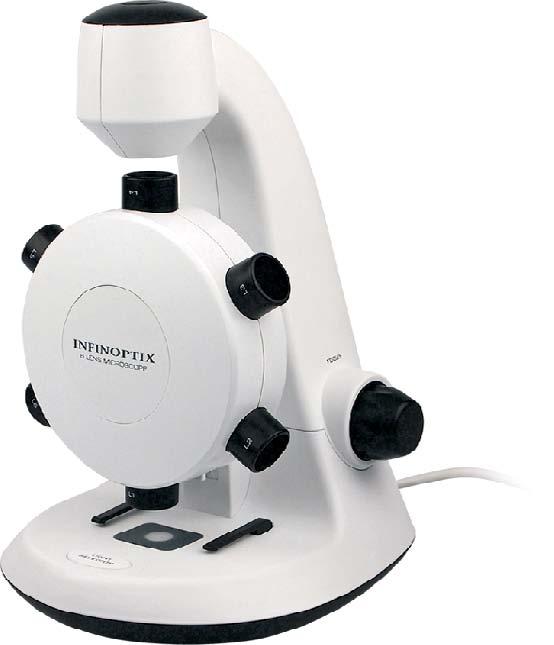

4 Opis produktu Zawartość opakowania Opis produktu 1 Mikroskop cyfrowy z kablem USB Puste szkiełka na preparaty x3 Szkiełko z preparatem w postaci tkaniny bawełnianej Szkiełka nakrywkowe x Pinceta Płyta CD Zakraplacz Instrukcja obsługi 1. Przycisk do robienia zdjęć 2. Soczewki 3. Uchwyt na szkiełko z preparatem 4. Stolik przedmiotowy 5. Przełącznik podświetlenia 6. Rewolwer z obiektywami 7. Pokrętło ostrości 8. Kabel USB 9. Dioda LED 6 7

5 Specyfikacja produktu Typ połączenia Wymiary powierzchni efektywnego podglądu: Wartość powiększenia (na monitorze 17 ) Podświetlenie Zasilanie Typ sensora Maksymalna rozdzielczość zdjęć Maksymalna rozdzielczość nagrania wideo Wymiary Waga USB 2.0 L1 = 3.6 x 2.7mm L2 = 1.8 x 1.4mm L3 = 1.2 x 0.9mm L4 = 0.9 x 0.7mm L5 = 0.7 x 0.5mm L6 = 0.6 x 0.45mm L1 = 100x L2 = 200x L3 = 300x L4 = 400x L5 = 500x L6 = 600x LED 5V 250mA (via USB) CMOS 1600x1200 pikseli ( UXGA ) 640x480 pikseli (VGA) 130mm x 154mm x 208mm 369 gram Pierwsze uruchomienie Instalacja oprogramowania System Windows Umieść załączoną w zestawie płytę CD w napędzie CD-ROM komputera Kliknij dwukrotnie ikonę xploview v3.2.xx.exe < > znajdującą się na płycie CD Postępuj zgodnie z instrukcjami kreatora instalacji. System Mac OS Umieść załączoną w zestawie płytę CD w napędzie CD-ROM komputera Kliknij dwukrotnie ikonę xploview v3.2.xx.dmg < > znajdującą się na płycie CD Przenieś ikonę xploview < > do folderu Aplikacje. 8 9

6 Podłączanie urządzenia Podłącz urządzenie do komputera za pomocą załączonego kabla USB. Uruchomianie oprogramowania Mocowanie próbek Umieść szkiełko z preparatem na statywie mikroskopu i wsuń je pod zabezpieczające zaciski. System Windows Oprogramowanie xploview może być uruchomione poprzez dwukrotne kliknięcie ikony programu < > na pulpicie bądź w menu Start. System Mac OS Oprogramowanie xploview może być uruchomione poprzez dwukrotne kliknięcie ikony programów < > menu Aplikacje. UWAGA Podczas pierwszego podłączenia mikroskopu do komputera, sterowniki urządzenia będą automatycznie zainstalowane. Proces ten może potrwać kilka minut. Uwaga dotyczy zarówno systemu Windows jak i Mac OS. Za każdym razem, kiedy oprogramowanie Xploview zostaje uruchomione, urządzenie powinno uruchomić się automatycznie. W przeciwnym razie urządzenie powinno być wybrane w sekcji ustawień urządzenia w ustawieniach systemowych

7 Podstawy Wybór źródła podświetlenia Cyfrowy mikroskop Infinoptics 737 posiada dwa źródła podświetlenia, jedno ponad statywem, a drugie poniżej. Po podłączeniu urządzenia do komputera i uruchomieniu oprogramowania jedno ze źródeł zostanie włączone. Aby zmienić źródło podświetlenia należy posłużyć się fizycznym przyciskiem zmiany podświetlenia na obudowie mikroskopu. W momencie zamknięcia oprogramowania, źródło podświetlenia automatycznie wyłączy się. Wybór powiększenia Rewolwer z soczewkami może obracać się w dowolnym kierunku. W celu wybrania żądanej soczewki przekręć rewolwer do momentu w którym żądana soczewka znajdzie się tuż nad zainstalowanym preparatem. W momencie kiedy soczewka zostanie prawidłowo ustawiono pojawi się charakterystyczny dźwięk kliknięcia. Obracaj rewolwerem aby wybrać odpowiednią soczewkę. Podświetlenie górne. Naciśnij, aby zmienić źródło podświetlenia. Podświetlenie dolne

8 Ustawianie ostrości Przekręcaj pokrętłem ustawiania ostrości, w dowolnym kierunku, aż do ustawienia odpowiedniej ostrości obrazu. Wykonywanie zdjęć Naciśnij przycisk wykonywania zdjęć, aby wykonać zdjęcie badanego preparatu. Uwaga! Ustawiając ostrość upewnij się, że soczewka nie napotka żadnej przeszkody podczas jej obniżania

9 Oprogramowanie Xploview Przycisk Menu Tryb pełnego ekranu W celu włączenia trybu pełnego ekranu, kliknij ikonę < znajdziesz w dolnym prawym roku okna aplikacji. >, którą Opis ikon Menu: W celu wyłączenia trybu pełnego ekranu kliknij dwukrotnie w dowolnym miejscu, bądź naciśnij przycisk Esc na klawiaturze komputera. Otwórz Menu ustawień systemowych (patrz strona 19) Wykonaj zrzut ekranu Wykonaj zdjęcia seryjne. Obraz będzie utrwalany zgodnie z ustawionym interwałem (patrz strona 20) Rozpocznij i zakończ nagrywanie materiału wideo. O programie (szczególnie istotne podczas sprawdzania aktualności zainstalowanej wersji oprogramowania) Zakończ 16 17

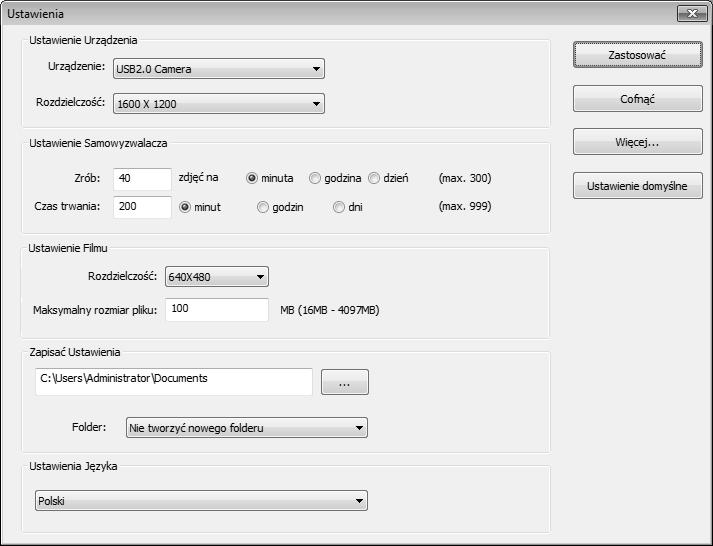

10 Obracanie obrazu Kliknij ikonę < > w celu obrócenia obrazu. Menu ustawień systemowych Podczas pierwszego uruchomienia oprogramowania zostaną załadowane ustawienia fabryczne, które można następnie modyfikować w menu ustawień systemowych

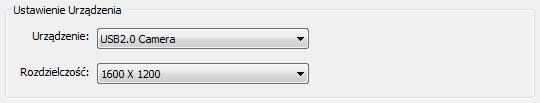

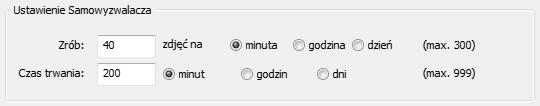

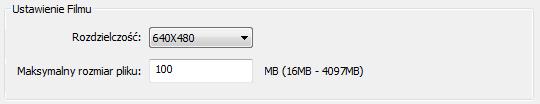

11 Ustawienia urządzenia Jeśli zdjęcie wykonane mikroskopem nie zostało automatycznie wyświetlone, można to zmienić w rozwijanym menu Urządzenie. Rozdzielczość wykonywanych zdjęć może być zmieniona w zakładce Rozdzielczość rozwijanego Menu. Ustawienia zapisywania Domyślna lokalizacja zapisywanych plików może być modyfikowana w poniższym menu. Ustawienia języka Ustawienia zdjęć seryjnych Język aplikacji może być zmieniony w poniższym menu. Częstotliwość i długość zdjęć seryjnych może być modyfikowana w poniższym menu. Ustawienia wideo Rozdzielczość nagrań wideo może być modyfikowana w menu Rozdzielczość. Istnieje również możliwość ustawienia maksymalnej wielkości zapisywanych plików wideo

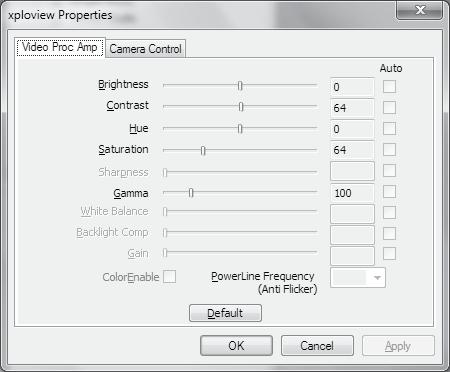

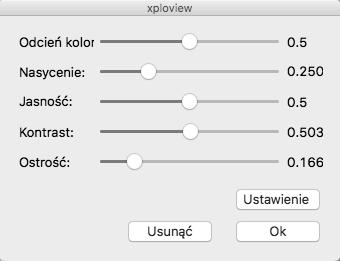

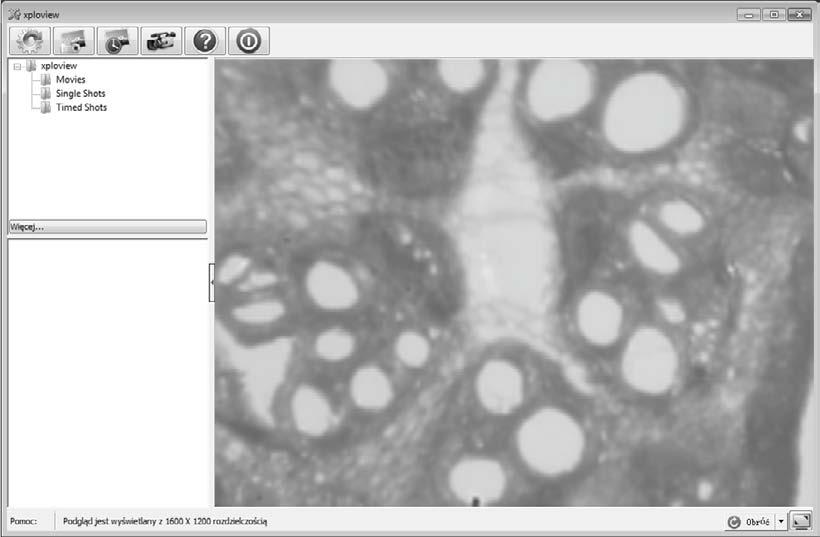

12 Ustawienia zaawansowane Klikając przycisk Więcej z prawej strony menu ustawień systemowych znajdziesz możliwość zmiany ustawień wszystkich parametrów obrazu. Ilość dostępnych do modyfikacji parametrów zależy od systemu operacyjnego, w którym aplikacja została zainstalowana. Zapisywanie plików Podczas pracy z aplikacją xploview, możesz zlokalizować zapisany plik klikając w przycisk Więcej, znajdujący się po lewej stronie głównego okna aplikacji. System Windows System Mac OS Odinstalowywanie oprogramowania Xploview System Windows Wybierz Odinstaluj w menu start dla programu Xploview (Start Wszystkie programy Xploview Odinstaluj). System Mac OS Przenieś ikonę aplikacji Xploview z folderu Aplikacje do folderu Kosz

13 Uwaga Niniejszy dokument z założenia przedstawia informacje zgodne ze stanem faktycznym, ale producent zastrzega możliwość pojawienia się błędów. Producent, dystrybutor i sprzedający nie będzie ponosił jakichkolwiek odpowiedzialności za jakiekolwiek straty wynikłe z zawartych w niniejszym dokumencie informacji. Wszystkie poniższe znaki towarowe stanowią własność odpowiednich firm wymienionych poniżej. Apple, Inc. Nazwy i logo Apple, Mac, Mac OS, Macbook, Macbook Pro, iphone, ipad, ipad Air, ipod, ipod touch, itunes, App Store, Find My Friends, imessage, QuickTime są zastrzeżonymi znakami towarowymi firmy Apple w Stanach Zjednoczonych i innych krajach. Microsoft Corporation Nazwy i logo Microsoft, Windows, Windows XP, Windows Vista, Xbox, Zune, SharePoint, Internet Explorer, Hotmail, Bing, Office, Word, PowerPoint, Excel, Outlook są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach. Wszystkie pozostałe znaki zastrzeżone są własnością ich właścicieli.
