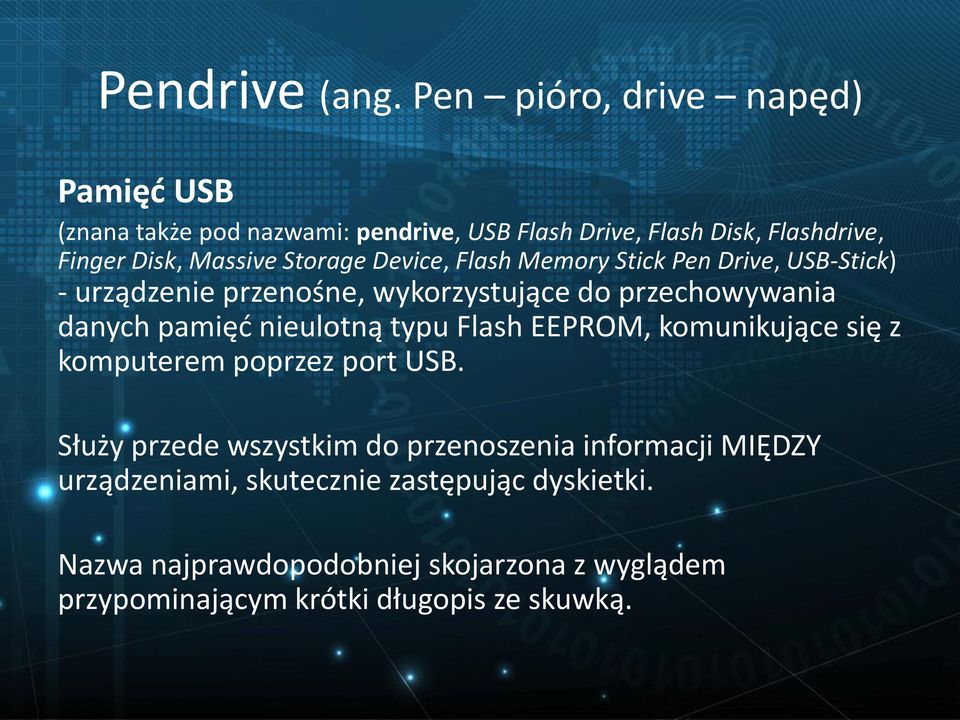

1 Pendrive (ang. Pen pióro, drive napęd) Pamięć USB (znana także pod nazwami: pendrive, USB Flash Drive, Flash Disk, Flashdrive, Finger Disk, Massive Storage Device, Flash Memory Stick Pen Drive, USB-Stick) - urządzenie przenośne, wykorzystujące do przechowywania danych pamięć nieulotną typu Flash EEPROM, komunikujące się z komputerem poprzez port USB. Służy przede wszystkim do przenoszenia informacji MIĘDZY urządzeniami, skutecznie zastępując dyskietki. Nazwa najprawdopodobniej skojarzona z wyglądem przypominającym krótki długopis ze skuwką.

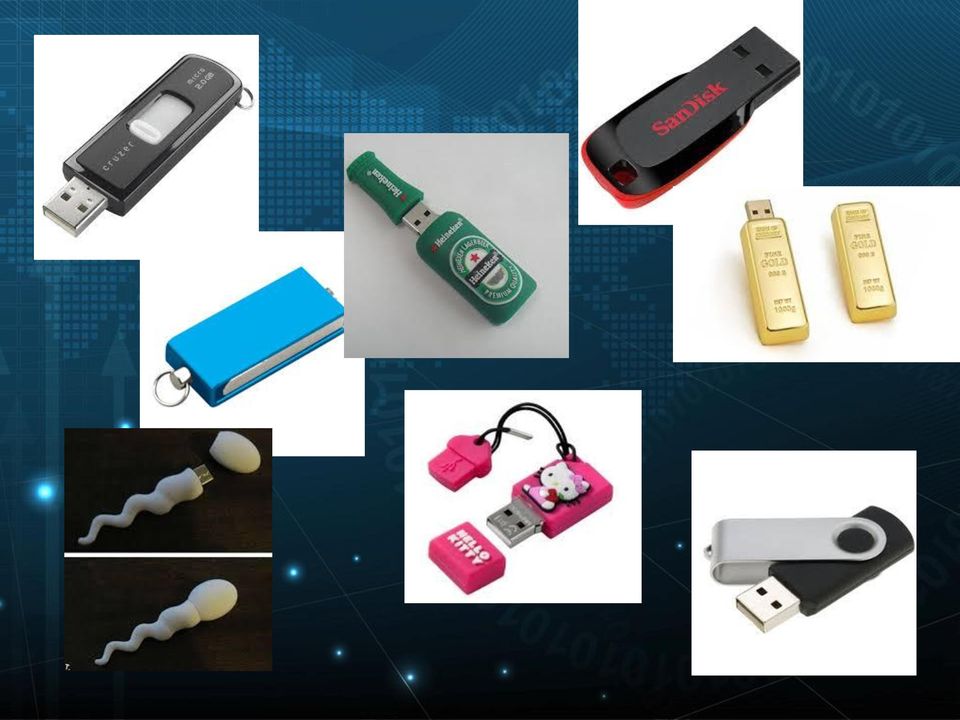

2

3 Pendrive c.d. Po podłączeniu do posrtu USB systemy Windowsa 2000, XP, Vista, 7, 8 (,9?) oraz nowe Linuxy wykrywają urządzenie automatycznie (Plug&Play) i montują jako kolejny napęd. Cechy : - nie wymaga stacji dokującej - szybkość uzależnona od wersji USB (1.1, 2.0 lub od 2010 roku 3.0) - oraz od szybkości zastosowanej pamięci Flash - rozmiary długości od kilku milimetrów do kilku centymetrów

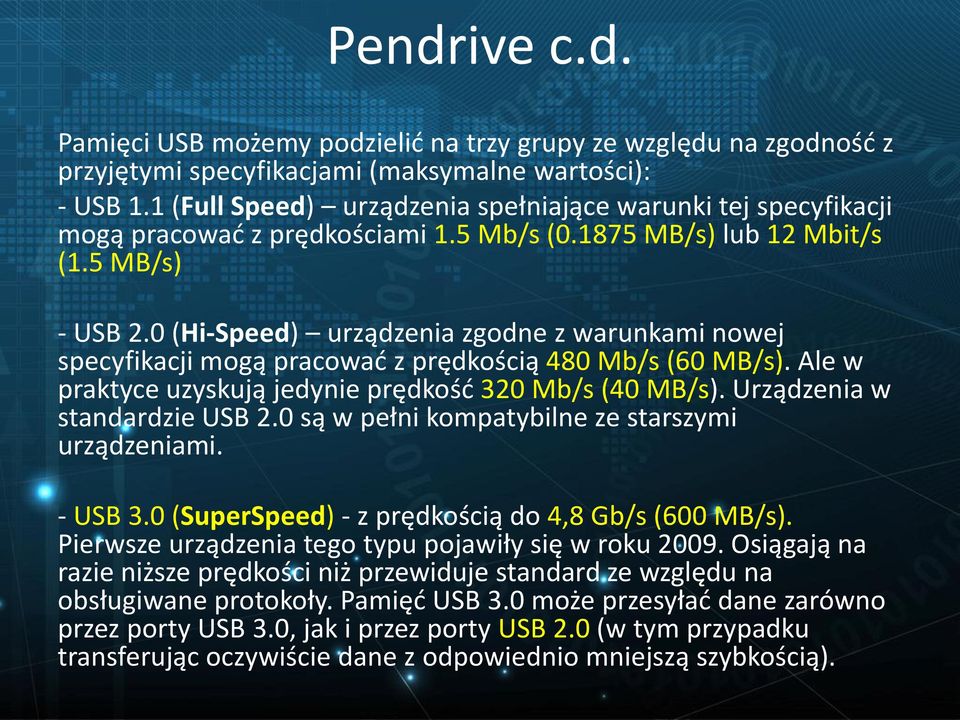

4 Pendrive c.d. Pamięci USB możemy podzielić na trzy grupy ze względu na zgodność z przyjętymi specyfikacjami (maksymalne wartości): - USB 1.1 (Full Speed) urządzenia spełniające warunki tej specyfikacji mogą pracować z prędkościami 1.5 Mb/s ( MB/s) lub 12 Mbit/s (1.5 MB/s) - USB 2.0 (Hi-Speed) urządzenia zgodne z warunkami nowej specyfikacji mogą pracować z prędkością 480 Mb/s (60 MB/s). Ale w praktyce uzyskują jedynie prędkość 320 Mb/s (40 MB/s). Urządzenia w standardzie USB 2.0 są w pełni kompatybilne ze starszymi urządzeniami. - USB 3.0 (SuperSpeed) - z prędkością do 4,8 Gb/s (600 MB/s). Pierwsze urządzenia tego typu pojawiły się w roku Osiągają na razie niższe prędkości niż przewiduje standard ze względu na obsługiwane protokoły. Pamięć USB 3.0 może przesyłać dane zarówno przez porty USB 3.0, jak i przez porty USB 2.0 (w tym przypadku transferując oczywiście dane z odpowiednio mniejszą szybkością).

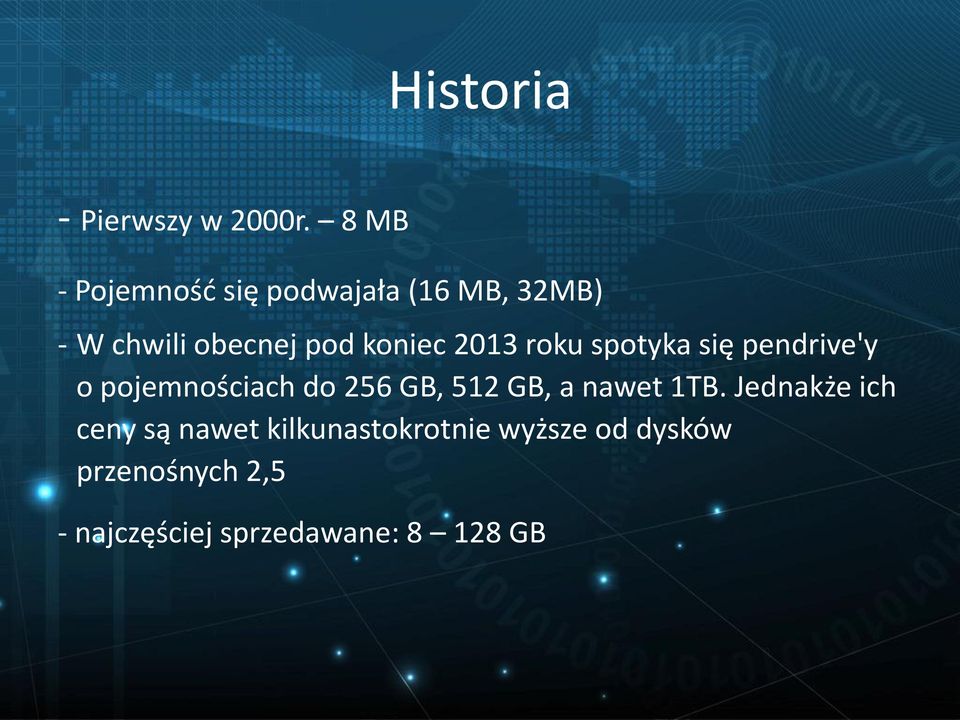

5 Historia - Pierwszy w 2000r. 8 MB - Pojemność się podwajała (16 MB, 32MB) - W chwili obecnej pod koniec 2013 roku spotyka się pendrive'y o pojemnościach do 256 GB, 512 GB, a nawet 1TB. Jednakże ich ceny są nawet kilkunastokrotnie wyższe od dysków przenośnych 2,5 - najczęściej sprzedawane: GB

6 Zastosowanie przenoszenie danych osobistych (np. dokumenty) naprawa komputerów (odzyskiwanie danych, usuwanie wirusów) odtwarzacze plików audio bootowanie systemów operacyjnych tzw. LiveUSB zwiększenie pamięci systemu (Ready Boost max 32/256 GB)

7 Pendrive jako medium Obecnie pamięci USB (pendrive'y) stały się swoistym medium dla wirusów komputerowych, złośliwego oprogramowania i innego rodzaju programów szpiegowskich. Złośliwe oprogramowanie przenosi się automatycznie z zainfekowanego systemu operacyjnego, po podłączeniu pamięci przenośnej do portu USB, od razu tworząc swoją kopię i własny plik autostartu (Microsoft Windows) umożliwiający zarażenie innych systemów operacyjnych/komputerów. Zabezpieczenia: Program antyvirusowa, - autostart

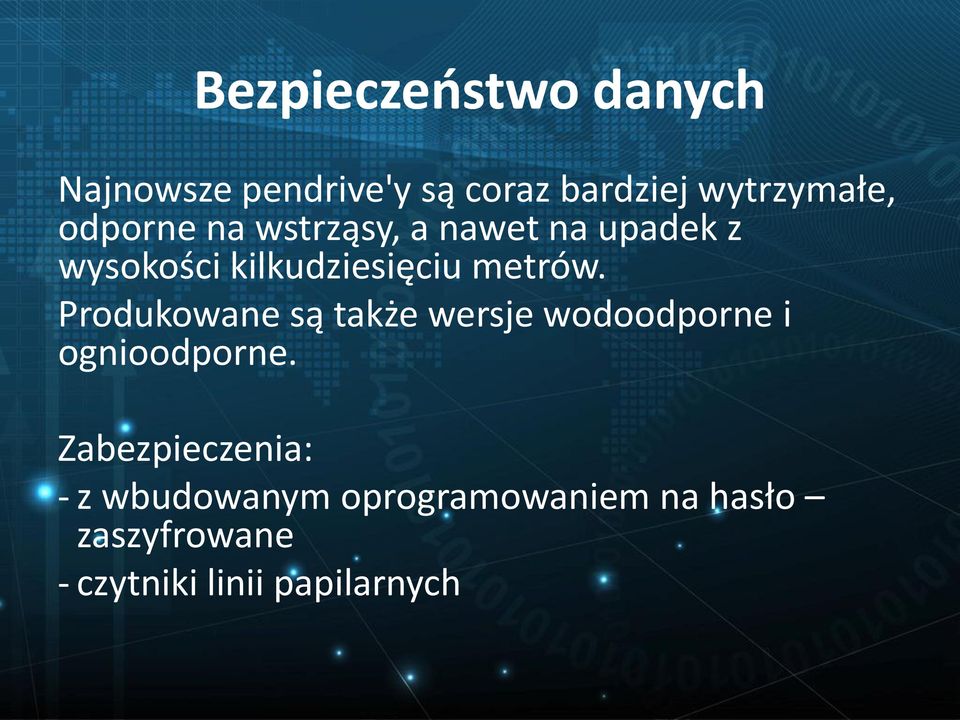

8 Bezpieczeństwo danych Najnowsze pendrive'y są coraz bardziej wytrzymałe, odporne na wstrząsy, a nawet na upadek z wysokości kilkudziesięciu metrów. Produkowane są także wersje wodoodporne i ognioodporne. Zabezpieczenia: - z wbudowanym oprogramowaniem na hasło zaszyfrowane - czytniki linii papilarnych

9 Schemat budowy pendriv a: 1) Łącze USB 2) Kontroler pamięci 3) Styki serwisowe 4) Kość pamięci Flash 5) Rezonator kwarcowy 6) Dioda LED określająca tryb pracy 7) Blokada zapisu 8) Miejsce na dodatkową kość pamięci

10 System plików większość sprzedawanych z FAT32 lub exfat (dostępność) może być sformatowany do dowolnego systemu plików obsługiwanego przez system operacyjny hosta pamięci flash mogą być defragmentowane (mało korzyści krótsza żywotność lub zwiększenie wydajności nieznaczne zużycie)

11 Zalety małe zużycie energii brak części ruchomych małe i lekkie dane nieczułe na wstrząsy, pola magnetyczne, zarysowania i pył łatwe w transporciewieloplatformowy dostęp wodoodporne, ognioodporne

12 Wady limitowana liczba cykli zapisów i odczytów nagłe uszkodzenia większość nie zawiera mechanizmu ochrony przed zapisem można bardzo łatwo zgubić ważne dane droższe w przeliczeniu na jednostkę pamięci

13 Transmisja szeregowa i równoległa Plan wykładu Transmisja szeregowa i równoległa Transmisja synchroniczna i asynchroniczna Simpleks, pół dupleks, pełny dupleks

14 Transmisja szeregowa i równoległa cd. Przesyłana informacja zwykle grupowana jest w słowo najczęściej bajt (8 bitów) Do przesłania jest znak a w kodzie ascii oznaczony: Dziesiętnie: 97 Hexadecymalnie: 61 Binarnie:

15 Transmisja szeregowa i równoległa cd. MSB (ang. Most SignificantBit) Najbardziej znaczący bit mający największą wagę LSB (ang. LeastSignificantBit) Najmniej znaczący bit mający najmniejszą wagę

16 Transmisja szeregowa i równoległa cd. 1. Transmisja równoległa w jednej chwili przesyłane są wszystkie bity słowa, każdy innym kanałem transmisyjnym (np. przewodem) 2. Transmisja szeregowa przesyłane słowo dzielone jest na bity i wysyłana jest informacja bit po bicie jednym kanałem transmisyjnym

17 Transmisja równoległa Zank a binarnie MSB LSB W jednej chwili przesyłane są wszystkie bity słowa, każdy innym kanałem transmisyjnym

18 Transmisja szeregowa Zank a binarnie MSB LSB przesyłane słowo dzielone jest na bity i wysyłana jest informacja bit po bicie jednym kanałem transmisyjnym począwszy od LSB do MSB

19 Transmisja równoległa Zalety Duża szybkość przesyłania danych (wszystkie bity przesyłane są jednocześnie) Prosta budowa układów transmisji Wady Duży koszt łączy (okablowanie) zwłaszcza przy dużych odległościach Na każdy bit słowa potrzebna jest odrębny kanał transmisyjny i para nadajnik odbiornik (modemy) Zwielokrotniona wrażliwość na zakłócenia elektromagnetyczne

20 Transmisja szeregowa Zalety Jeden kanał transmisyjny Niski koszt okablowania Mniejsza podatność na zakłócenia elektromagnetyczne Wady Mniejsza prędkość transmisji Złożona budowa układów nadawczo odbiorczych (realizujących podział i składanie słowa na/z bitów)

21 Powszechność transmisji szeregowej Praktycznie łączność równoległa nadaje się do zastosowania wyłącznie na niewielkie (kilka metrów) odległości (głównie nietypowe rzadkie zastosowania) Ze względu na niższy koszt, większą odporność na zakłócenia i większy zasięg transmisja szeregowa jest powszechnie wykorzystywana w zastosowaniach PSI a także w technice komputerowej (np. USB)

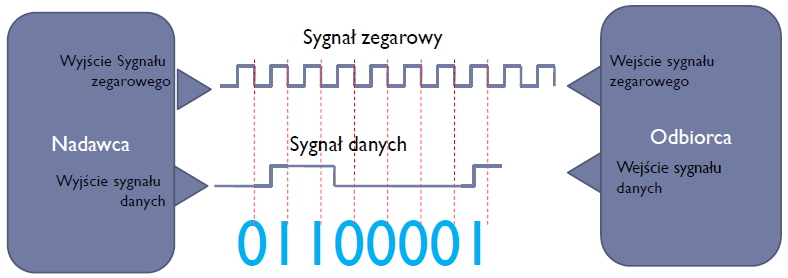

22 Transmisja synchroniczna Ma miejsce wtedy, gdy nadajnik i odbiornik taktowane są tym samym sygnałem zegarowym przekazywanym pomiędzy nadajnikiem i odbiornikiem.

23 Transmisja asynchroniczna Zegar nadajnika i odbiornika mają tą samą częstotliwość a sygnał zegarowy nie jest przesyłany pomiędzy odbiornikiem i nadajnikiem. Zamiast tego każde przesyłane słowo zawiera dodatkowe specjalne znaczniki początku i końca słowa

24 Transmisja asynchroniczna Wymaga: Przesyłania nadmiarowych bitów przesyłanych w każdym słowie Zsynchronizowania(nadania takich samych nastaw dotyczących prędkości transmisji, liczby bitów w słowie, liczby bitów stopu, kontroli parzystości w nadajniku i odbiorniku) Zaletą jest brak konieczności przesyłania sygnału zegarowego stąd ogromna popularność takiego rozwiązania

25 Kontrola przesyłanych danych Ze względu na potencjalne przekłamanie danych podczas transmisji do wysyłanego asynchronicznie słowa dodaje się tzw. bity kontrolne Mechanizm ten nazywany jest kontrolą parzystości/nieparzystości Dodaje on kolejny bit do każdego wysyłanego słowa (kod nadmiarowy)

26 Kontrola parzystości/niepoarzystości Przy kontroli parzystości uzupełniamy bit kontrolny tak, aby liczba 1 w słowie była parzysta

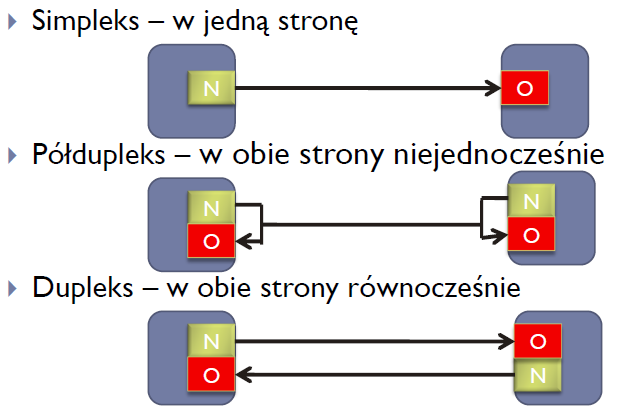

27 Rodzaje komunikacji

28 Przykłady Szeregowa: USB, PS/2, RS-232 myszy, klawiatury, modemy, drukarka, ploter. Równoległy: SCSI, ATA
