2 Automatyczny ekspres do kawy do zabudowy Spis treści 1) Charakterystyka techniczna 2) Dostępność 3) Schemat elektryczny 4) Schemat obiegu wody 5) Procedury próbne 6) Wyszukiwanie i usuwanie problemów 7) Dane techniczne

3 Charakterystyka techniczna

4 Dostępność Odkręcić Odkręcić sześć vi śrubpierwsze sześć mocujących śrub mocujących obudowę prawąz stronę prawej obudowy... strony - oraz pozostałe sześć śrub mocujących obudowę z lewej strony. Demontaż obudowy cd.

5 Dostępność Odkręcić trzy śruby mocujące obudowę u góry, w pobliżu zespołu do zaparzania.. Demontaż obudowy orazdwieśruby u dołu. cd.

6 Dostępność Odkręcić dwie śruby mocujące pokrywę z prawej strony oraz 1 śrubę z lewej strony (zachować ostrożność podczas ponownego montażu). Demontaż obudowy cd.

7 Dostępność Po zdjęciu pokrywy usunąć złącza Faston oraz pozostałe złącza zgodnie z rysunkiem. Demontaż obudowy

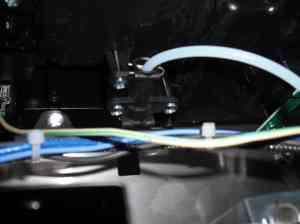

8 Dostępność Odkręcić śrubę z lewej strony Można wtedy wyjąć nasadkę do spieniania mleka na cappuccino... z prawej strony. Jeśli jest to zbyt niewygodne do wykonania, zaleca się wyjąć przełącznik oraz.. odkręcić 3 śruby. Demontaż obudowy

9 Dostępność Aby zdemontować zewnętrzną obudowę, odkręcić 3 śruby na panelu tylnym. Demontaż panelu tylnego. cd.

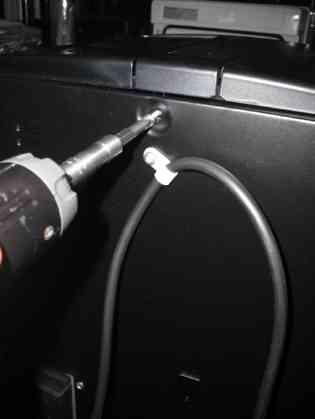

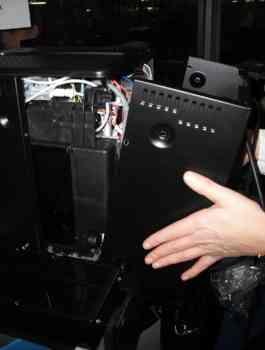

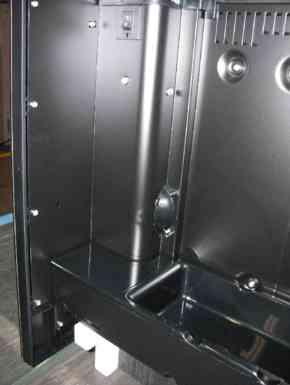

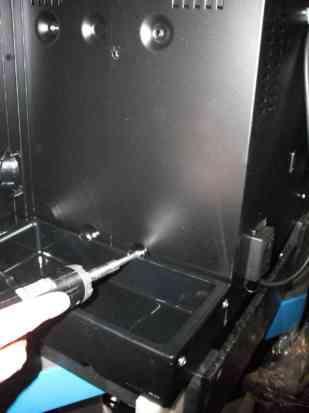

10 Dostępność i odkręcić śruby pokazane na zdjęciu, zarówno z prawej, jak i z lewej strony. Uwaga: Jest jeszcze jedna śruba na dnie tacek. Demontaż obudowy. Demontaż obudowy

11 Dostępność Aby zdemontować pokrywę, odkręcić 4 śruby wskazane na zdjęciach. Demontaż pokrywy

12 Dostępność Odkręcić 2 śruby mocujące osłonę palca i pociągnąć, aby ją wyjąć. Odkręcić plastikową zatyczkę Demontaż młynka do kawy

13 Dostępność Odkręcić 3 śruby mocujące podajnik ziaren kawy. Demontaż młynka do kawy

14 Dostępność Odkręcić śruby mocujące pokrętło. Demontaż młynka do kawy

15 Dostępność Podnieść podajnik ziaren. Demontaż młynka do kawy

16 Dostępność Odłączyć dwa złącza konektorowe (Fast-on) od silnika, pociągnąć młynek do góry i wyjąć go. Demontaż młynka do kawy

17 Dostępność Odkręcić gumową zatyczkę Przepływomierz Odłączyć złącze Odłączyć złącze Podważyć śrubokrętem i zdemontować przepływomierz Demontaż przepływomierza

18 Dostępność Wyjąć małą sprężynę Zdemontować drucianą sprężynę Pompa Ulka Demontaż pompy Wyjąć wężyk; uważać na pierścień o-ring Wyjąć wężyk cd.

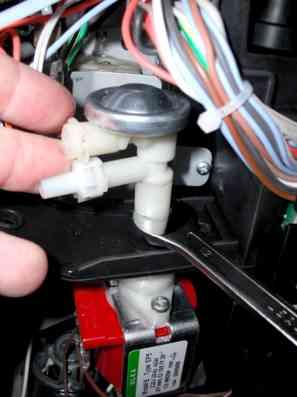

19 Dostępność Wyjąć wężyk podający do pompy Trzymając ucho pompy kluczem 12 mm odkręcić zespół zawór + klapka Wyjąć pompę z jej gumowej obsady, najpierw od dołu, a następnie z góry. Demontaż pompy

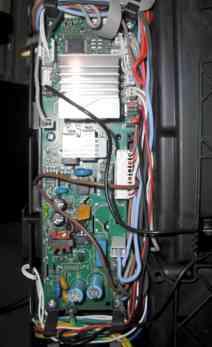

20 Dostępność Odkręcić 5 śrub mocujących płytkę PCB do obudowy; uwaga na dławiki przewodów! 2 u góry 1 na środku Płyta zasilania 2 u dołu Demontaż płytki PCB

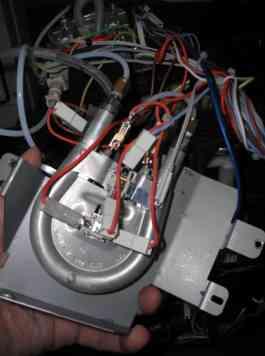

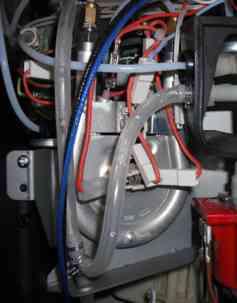

21 Dostępność Odkręcić 2 wskazane śruby Wyjąć wężyki z klapki i zaworu Zestaw do wytwarzania pary Zdemontować zestaw do wytwarzania pary Demontaż zestawu do wytwarzania pary Odkręcić śrubę uziemiającą cd.

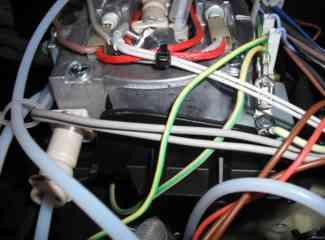

22 Dostępność Wyjąć złącze konektorowe (Fast-on) uziemienia z zaworu elektromagnetycznego. Teraz można wyjąć zespół do wytwarzania pary, aby wymienić cały podzespół, zawór elektromagnetyczny oraz TCO (TCO są zabezpieczone nakrętką od środka). Demontaż zestawu do wytwarzania pary

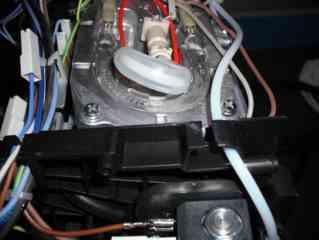

23 Dostępność Aby zdemontować generator, odłączyć węże od sprzęgieł. Należy odkręcić 4 śruby. Uwaga: Trzymać nakrętki w miejscu od wewnątrz. Demontaż generatora + zaworu cd.

24 Dostępność W pobliżu prowadnika W pobliżu zaworu elektromagnetycznego Wewnątrz drzwi Wewnątrz komory zbiornika Demontaż generatora + zaworu

25 Uwaga: Dostępność Podczas montowania dopasować zawór do zespołu do zaparzania. Włożyć 4 śruby + 4 wkręty, wkręcić je na kilka obrotów; następnie, gdy urządzenie jest w trybie testowym, pozwolić, aby wózek podniósł się do górnego martwego punktu, wyjąć wtyczkę, a następnie dokręcić śruby do momentu obrotowego 2/3Nm. Demontaż generatora + zaworu Końcowy moment dokręcenia przednich i tylnych śrub 2/3Nm 3 Kolejność dokręcania śrub 1. Tylna lewa 2. Przednia prawa 3. Tylna prawa 4. Przednia lewa

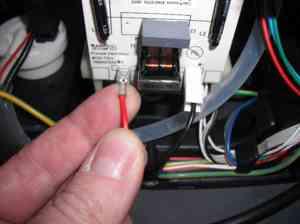

26 Dostępność Odłączyć 2 złącza typu Fast-on od płyty silnika... Po zdemontowaniu zespołu do wytwarzania pary można również zdemontować zespół pozycjonujący orazzłącze typu Fast-on od uziemienia. Demontaż zespołu pozycjonującego

27 Dostępność Zdemontować zespół do zaparzania. Odkręcić 2 śruby. (Podczas ponownego montażu dodać LOCTITE Typ 243 na gwint i dokręcić do momentu Nm) Demontaż zespołu pozycjonującego Zdemontować wózek.

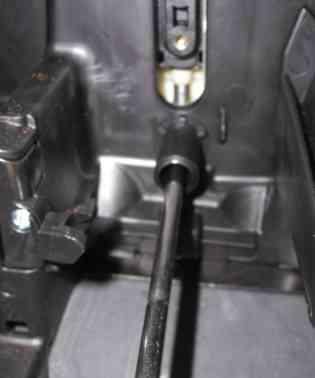

28 Dostępność Odkręcić śrubę samodokręcającą się. Można teraz wyjąć zespół pozycjonujący. Demontaż zespołu pozycjonującego

29 SCHEMAT TEORETYCZNY Schemat elektryczny

30 Schemat elektryczny M1 M2 M3 M4 M5 M6 KLUCZ MIKRO JEDNOSTKA GÓRNA JEDNOSTKA DOLNA POJEMNIK NA FUSY Z KAWY DRZWI DOSTĘPOWE OBECNOŚĆ IFD OBECNOŚĆ PIPETY SCHEMAT PRAKTYCZNY KLUCZ MIKRO

31 schemat obiegu wody

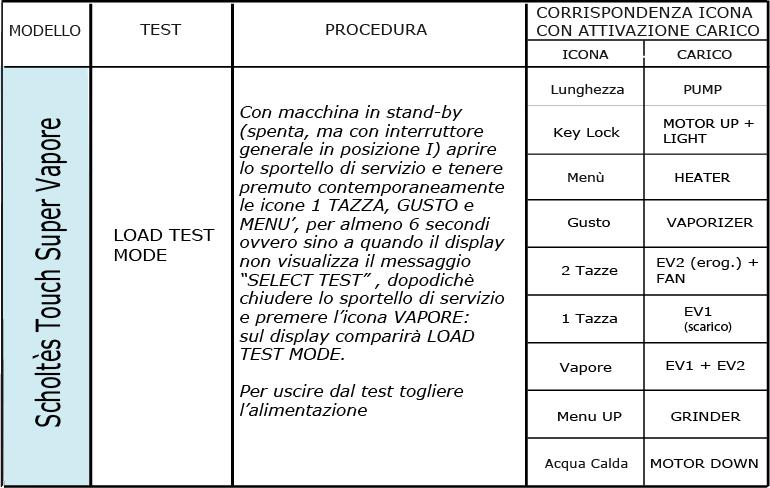

32 procedura próbna MODEL TEST PROCEDURA Touch Super Vapour TRYB TESTU OBCIĄŻEŃ Gdy urządzenie jest w trybie czuwania (wyłączone, lecz wyłącznik główny jest ustawiony na I), otworzyć drzwiczki serwisowe i jednocześnie nacisnąć przyciski 1 FILIŻANKA, MOC oraz MENU i przytrzymać przez co najmniej 6 sekund do momentu pojawienia się komunikatu WYBIERZ TEST na wyświetlaczu. Następnie zamknąć drzwiczki serwisowe i nacisnąć ikonę PARA: Na wyświetlaczu pojawi się komunikat TRYB TESTU OBCIĄŻEŃ. Aby wyjść z trybu testowego, odłączyć urządzenie od zasilania. IKONA ORAZ ZWIĄZANE Z NIĄ URZĄDZENIE IKONA Długa/krótka Blokada przycisków Menu Moc 2 filiżanki 1 filiżanka Para Menu Do góry Gorąca woda OBCIĄŻENIE POMPA WŁĄCZENIE SILNIKA + OŚWIETLENIE GRZAŁKA ZESTAW DO WYTWARZANIA PARY Zawór elektromagnetyczny 2 (głowica do zaparzania) + WENTYLATOR Zawór elektromagnetyczny 1 (odpompowanie) Solenoid 1 + Solenoid 2 MŁYNEK SILNIK WYŁ.

33 procedura próbna MODEL TEST PROCEDURA Touch Super Vapour TRYB TESTU WYŚWIE- TLACZA Gdy urządzenie jest w trybie czuwania (wyłączone, lecz wyłącznik główny jest ustawiony na I), otworzyć drzwiczki serwisowe i jednocześnie nacisnąć przyciski 1 FILIŻANKA, MOC oraz MENU i przytrzymać przez co najmniej 6 sekund do momentu pojawienia się komunikatu WYBIERZ TEST na wyświetlaczu. Następnie zamknąć drzwiczki serwisowe i nacisnąć ikonę 1 FILIŻANKA: zapalą się wszystkie znaki na wyświetlaczu, a następnie pojawi się komunikat TRYB TESTU WYŚWIETLACZA. IKONA I ZWIĄZANY Z NIĄ WYŚWIETLACZ Ikona 1 filiżanka 2 filiżanki Para Długa/krótka MOC Menu W dół Blokada przycisków MENU Menu Do góry OK Gorąca woda Jednostka wyświetlacza PRZYCISK 1 PRZYCISK 2 PRZYCISK 4 PRZYCISK 9 PRZYCISK 10 PRZYCISK 8 PRZYCISK 12 PRZYCISK 11 PRZYCISK 6 PRZYCISK 7 PRZYCISK 5 UWAGI Jeśli urządzenie nie będzie używane przez 10 sekund, tryb testu się wyłączy. Przywrócony zostanie pierwszy język oraz pierwsze ustawienia. Wł./Czuwanie PRZYCISK 0

34 Wyszukiwanie i usuwanie problemów Przed wykonaniem jakiejkolwiek czynności oraz przed wymianą dowolnych komponentów należy sprawdzić, czy posiada się całość dokumentacji serwisowej dla danego modelu (specyfikacje, procedury próbne, raporty i informacje techniczne). Lista ewentualnych reklamacji zgłaszanych przez klientów znajduje się poniżej. Pierwszą rzeczą, jaką należy wykonać, jest sprawdzenie, czy istnieją uzasadnione podstawy do reklamacji. Należy sprawdzić, czy problem nie został spowodowany przez: 1) nieprawidłową eksploatację urządzenia przez klienta. 2) usterkę techniczną.

35 Wyszukiwanie i usuwanie problemów 1) Reklamacje mogą wynikać z nieprawidłowej obsługi urządzenia i zasadniczo dotyczyć następujących kwestii: - Kawa nie jest gorąca. - Kawa nie jest kremowa i jest niesmaczna (patrz tabela na następnej stronie)

36 Wyszukiwanie i usuwanie problemów Problemy i reklamacje O co spytać klienta Ewentualne przyczyny Rozwiązania Kawa nie jest gorąca. Uwaga: sprawdzić temperaturę po zrobieniu trzeciej kawy; temperatura powinna wynosić 78 C+- 3 C Kiedy zdarzył się problem? Już na samym początku, czy po jakimś czasie? - Filiżanki nie zostały podgrzane. -Zestawdo zaparzania jest zimny. Ustawiono zbyt niską temperaturę kawy. Zbiornik gorącej wody jest zakamieniony. - Podgrzać filiżanki gorącą wodą. (Szczególnie w zimne dni) - Podgrzać zespół do zaparzania, wybierając PŁUKANIE Wybrać w menu wyższą temperaturę kawy. (Istnieją trzy opcje) Sprawdzić, ile zrobiono kaw oraz jak często przeprowadzane jest odkamienianie. Sprawdzić temperaturę kawy wychodzącej z wylewki; sprawdzić po trzeciej kawie. Temperatura powinna wynosić 78 C+- 3 C. Jeśli jest niższa, przeprowadzić odkamienianie i spróbować ponownie. cd.

37 Wyszukiwanie i usuwanie problemów Problemy i reklamacje O co spytać klienta Ewentualne przyczyny Rozwiązania Kawa jest niesmaczna, wodnista i nie jest bardzo kremowa. Kiedy zdarzył się problem? Już na samym początku, czy po jakimś czasie? Kawa mielona jest zbyt gruba. Sprawdzić ustawienia młynka. Ustawić pokrętło młynka na położenie 4/5 (ustawienie fabryczne) podczas działania młynka; zaparzyć 2/3 kawy i sprawdzić ich jakość. Jeśli nic się nie zmieniło, obrócić pokrętło na położenie 1 (podczas działania młynka) i ponownie spróbować zaparzyć 2/3 kawy. Jeśli kawa jest nadal zbyt grubo mielona, wyjąć urządzenie. (Patrz specyfikacja na następnej stronie) Młynek jest zużyty. Wymienić młynek. cd.

38 Wyszukiwanie i usuwanie problemów Problemy i reklamacje O co spytać klienta Ewentualne przyczyny Rozwiązania Kawa jest niesmaczna, wodnista i nie jest bardzo kremowa. Kiedy zdarzył się problem? Już na samym początku, czy po jakimś czasie? Kawa mielona jest zbyt drobna. Użyto innego rodzaju kawy. Sprawdzić ustawienia młynka. Ustawić pokrętło młynka na położenie 7 podczas działania młynka; zaparzyć 2/3 kawy i sprawdzić ich jakość. Jeśli kawa jest nadal zbyt drobno mielona, wyjąć zestaw młynka. (Patrz specyfikacja na następnej stronie) Dopasować ustawienia młynka do indywidualnego gustu. Czy zmieniono rodzaj kawy? Niskiej jakości kawa lub kawa nienadająca się do użycia w ekspresie do kawy. Użyć kawy lepszej jakości / użyć mieszanki zalecanej do ekspresów do kawy.

39 Wyszukiwanie i usuwanie problemów 2) W razie pojawienia się usterki urządzenie może generować następujące komunikaty: - Alarm ogólny - Zbyt drobno zmielona kawa, wyreguluj młynek. - Napełnij podajnik ziaren kawy. - Napełnij zbiornik. - Usuń kamień (patrz tabela na następnej stronie)

40 Komunikat o błędzie Alarm ogólny Wyszukiwanie i usuwanie problemów Kiedy? Komunikat pojawia się tuż po włączeniu urządzenia. Komunikat pojawił się, gdy silnik był na krótko uruchomiony. Sześć minut po włączeniu urządzenie nadal informuje, że trwa nagrzewanie. Ewentualne przyczyny NTC, czujnik temperatury. Górny lub dolny mikrowyłącznik krańcowy. Czujnik Halla płyta Płyta główna PCB Włączone jest TCO bezpieczeństwa. Grzałka nie grzeje. Płyta główna PCB Rozwiązania Sprawdzić podłączenie czujnika na PCB; sprawdzić oporność w omach: jeśli wynosi 0 (zwarcie), jeśli jest nieskończona (obwód otwarty), wymienić komponent. Sprawdzić, czy mikrołączniki działają prawidłowo. W razie potrzeby wymienić. Sprawdzić połączenie pomiędzy czujnikiem Halla a płytą PCB. W razie potrzeby wymienić. Wymienić. Wymienić. Wymienić. Sprawdzić połączenie i w razie potrzeby wymienić. cd.

41 Wyszukiwanie i usuwanie problemów Komunikat o błędzie Kiedy? Ewentualne przyczyny Rozwiązania Alarm ogólny Po włączeniu pojawia się dziwny odgłos podczas ruchu zespołu do zaparzania. Mikrowyłączni ki górny i dolny nie są zamknięte. Sprawdzić, czy dwa mikrowyłączniki działają prawidłowo i w razie potrzeby wymienić je. Zbyt drobno zmielona kawa, wyreguluj młynek. Podczas działania Powietrze w obwodzie wody Zresetować ustawienia młynka do mielenia kawy poprzez przesunięcie pokrętła na wyższą pozycję. (Zawsze wykonywać tę czynność podczas działania młynka). Docisnąć zbiornik, aby upewnić się, że jest on dobrze zabezpieczony. Odpowietrzyć obwód (nacisnąć gorąca woda ). Sprawdzić podłączenie i w razie potrzeby wymienić przepływomierz. Sprawdzić stały filtr pod zbiornikiem wody, aby upewnić się, że nic nie blokuje przepływu wody; oczyścić go i w razie potrzeby wymienić. Sprawdzić generator poprzez odłączenie węża doprowadzającego wodę i uruchomienie pompy (w procedurze testowej), aby usunąć korek powietrzny. cd.

42 Komunikat o błędzie Napełnij podajnik ziaren kawy (sprawdzić, czy jest pełny) Napełnij zbiornik (sprawdzić, czy jest pełny) Wyszukiwanie i usuwanie problemów Kiedy? Komunikat nadal pojawia się, choć w podajniku są ziarna. Podczas mielenia kawy pojawia się dziwny odgłos. Komunikat nadal pojawia się, choć w podajniku są ziarna. Silnik nie pracuje. Komunikat pojawia się, choć w zbiorniku jest woda. Ewentualne przyczyny Hałas wywołany tarciem o kamienie lub inne twarde przedmioty znajdujące się w młynku. Silnik jest uszkodzony. Pływak Czujnik kontaktronowy. Rozwiązania Zdemontować górną część młynka i wyjąć kamień lub nadmierną ilość ziaren kawy z wnętrza. Sprawdzić, czy silnik młynka pracuje, przeprowadzając w tym celu procedurę testową; jeśli silnik jest nieobciążony, pas napędowy jest uszkodzony. W takim przypadku należy wymienić cały młynek. Wymienić cały zespół młynka. Sprawdzić pływak w zbiorniku i upewnić się, że może on swobodnie poruszać się w ramach określonej pozycji. Sprawdzić czujnik kontaktronowy, upewniając się, że jest on prawidłowo podłączony. W razie potrzeby wymienić. cd.

43 Wyszukiwanie i usuwanie problemów Komunikat o błędzie Kiedy? Rozwiązania Usuń kamień Kiedy urządzenie informuje, że należy usunąć kamień, nie jest to oznaka usterki, lecz zawiadomienie, że urządzenie, generator oraz odpowiednie węże i rury wymagają dokładnego oczyszczenia w celu usunięcia osadu kamiennego. Przepływomierz mierzy ilość zużytej wody, a kiedy przekroczy się ustawiony limit, urządzenie generuje ostrzeżenie. Można ustawić cztery poziomy twardości wody. Pasek z testem dostarczony w komplecie jest najszybszym sposobem sprawdzenia twardości wody, dzięki czemu można łatwo ustawić jej prawidłowy poziom w urządzeniu. (1 woda miękka... 4 bardzo twarda woda) 4 ustawienia: twardość wody 1 = 250 l twardość wody 2 = 130 l twardość wody 3 = 80 l twardość wody 4 = 40 l Problem pojawia się wtedy, kiedy komunikat, aby usunąć kamień, jest wyświetlany tuż po przeprowadzeniu odkamienienia. W takim przypadku oznacza to, że odkamienianie nie było przeprowadzone prawidłowo i należy je powtórzyć. Usuń kamień.

44 Informacje techniczne Ustawianie młynka Odkręcić śrubę na pokrętle i wyjąć. Odkręcić dwie śruby i wyjąć osłonę zabezpieczającą. Obrócić wał pierścieniowy w kierunku zgodnym z ruchem wskazówek zegara, aż do końca. Wyjąć młynek. ciąg dalszy na kolejnej stronie...

45 Informacje techniczne Ustawianie młynka Sprawdzić, czy elastyczny pierścień znajduje się we właściwej pozycji. Usunąć pierścień ustalający. ciąg dalszy na kolejnej stronie...

46 Informacje techniczne Ustawianie młynka Obrócić wał pierścieniowy w kierunku przeciwnym do ruchu wskazówek zegara, aż do końca, a następnie wyjąć go. Obrócić nakrętkę pierścienia w kierunku ZGODNYM Z RUCHEM WSKAZÓWEK ZEGARA, aby mielić drobniej. Obrócić nakrętkę pierścienia w kierunku PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA, aby mielić grubiej. Obracać o 1 lub 2 skoki na jeden raz. ciąg dalszy na kolejnej stronie...

47 Informacje techniczne Ustawianie młynka Włożyć wał i dopasować skalę na nakrętce pierścienia ze wskazanym karbem. Włożyć pierścień ustalający. (Sprawdzić, czy jest włożony prawidłowo.) ciąg dalszy na kolejnej stronie...

48 Informacje techniczne Ustawianie młynka Obrócić wał pierścieniowy w kierunku ZGODNYM Z RUCHEM WSKAZÓWEK ZEGARA, aż do końca, a następnie włożyć młynek. Następnie obrócić go w kierunku PRZECIWNYM DO RUCHU WSKAZÓWEK ZEGARA, aż do końca.
