1 Premier Integration Sergio Gama, Justin Orofino i Evan Kaiser, Rockwell Automation Upraszczaj projektowanie i programowanie systemu, skracaj czas tworzenia i zwiększ produktywność, korzystając z zaawansowanych możliwości integracji. Złożoność współczesnych procesów produkcyjnych wymaga większego zakresu prac związanych z konfiguracją i łączeniem sterowników, osi serwo, falowników i innych urządzeń w sieci. Efektywny i wysoki poziom integracji może wymagać zastosowania różnego rodzaju oprogramowania i zaawansowanych prac programistycznych, co zmienia proces projektowania w uciążliwy, czasochłonny i kosztowny. Wyjątkowe rozwiązanie Premier Integration, którego podstawą jest platforma sterowania Logix, łączy programowanie sterowników, konfigurację i obsługę urządzeń w jednym przyjaznym dla użytkownika środowisku oprogramowania. Pomaga to inżynierom skrócić czas integracji i konfiguracji. Daje również operatorom dostęp do danych obiektu, w tym informacji diagnostycznych, dzięki którym można usprawnić utrzymanie ruchu, skrócić czasy przestojów i zwiększyć produktywność, co przekłada się na całą działalność przedsiębiorstwa.

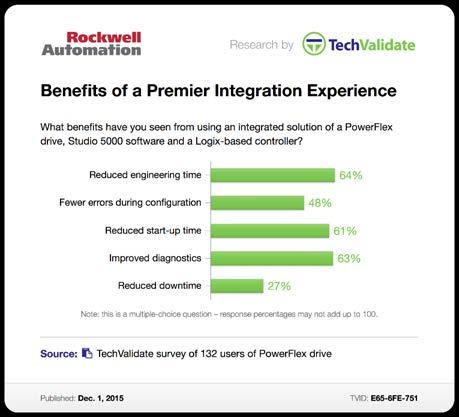

2 2 Premier Integration Większa złożoność integracji Redukcja czasu tworzenia, uruchomienia i utrzymania to już od lat główny cel projektów automatyki. Urządzenia automatyki przemysłowej są coraz bardziej zależne od komunikacji cyfrowej, stąd powodzenie projektu jest w dużym stopniu związane z prostotą konfigurowania połączeń między nimi. Dlatego lepsza integracja danych między sterownikami, napędami i innymi urządzeniami prowadzi do wyższej produktywności systemów i pozwala uzyskiwać większą ilość ważnych informacji i danych diagnostycznych. Organizacje korzystające z urządzeń różnych producentów często mają kłopoty z efektywnym skomunikowaniem tych urządzeń i zapewnieniem stablinej współpracy. Może to prowadzić do wydłużenia czasu pracy inżynierów i zwiększenia kosztów. Ponadto, wiele z tych urządzeń może w przyszłości sprawiać problemy podczas użytkowania i napraw. Aby ułatwić inżynieriom wdrożenie sieciowych systemów o wysokim stopniu złożoności, przy jednoczesnej kontroli czasu i kosztów projektu, konieczne jest uproszczenie i bardziej całościowe podejście do integracji. Wśród korzyści, oprócz szybkiego i zintergrowanego wdrożenia, należy wymienić również utrzymanie ruchu przy większej ilości danych diagnostycznych, szybszej wymiannie i modernizacji elementów systemu oraz szybszym rozwiązywaniu problemów w czasie przestojów urządzeń. Premier Integration wprowadzenie Rozwiązanie Premier Integration, opracowane przez Rockwell Automation, stanowi kolejny poziom integracji sterownika z urządzeniem. Łączy ono funkcjonalność nowoczesnego układu sterowania z zasobami zdalnymi i infrastrukturą sieciową. Premier Integration upraszcza i usprawnia projektowanie, utrzymanie i operacje dla każdego sieciowego i rozproszonego systemu automatyki. Podstawą rozwiązania Premier Integration jest architektura sterowania oparta na procesorze Logix i inteligentnych urządzeniach Allen-Bradley. Unikalne elementy układu sterowania opracowane przez Rockwell Automation obejmują: Sterowniki Napędy Przełączniki Rozdzielnice napędowe (MCC) Przekaźniki przeciążeniowe Układy łagodnego rozruchu Kolejną cechą rozwiązania Premier Integration jest to, że wykorzystuje jedno, wspólne środowisko programistyczne. Środowisko deweloperskie Rockwell Software Studio 5000 to narzędzie inżynierskie potrzebne podczas projektowania, integracji i konfiguracji różnych urządzeń. Premier Integration to rozwijająca biznes alternatywa dla tradycyjnych metod integracji. Ułatwia integrację, skraca czas wdrożenia nawet do 70 procent, poprawia sposób prezentacji informacji i wydajność procesów produkcyjnych.

3 Premier Integration 3 Prostota użytkowania Środowisko Studio 5000 zostało opracowane specjalnie z myślą o intuicyjnej i wygodnej pracy podczas projektowania i konfiguracji systemów. To rozwiązanie ogranicza konieczność stosowania i utrzymania oprogramowania dedykowanego do konkretnego urządzenia mniejsze nakłady na szkolenia i dostępność wyspecjalizowanej kadry. W środowisku Studio 5000 zaszyte są domyślnie profile większości urządzeń Allen-Bradley. Po dokonaniu wyboru urządzenia, które ma być obsługiwane jako urządzenie wejścia/ wyjścia (I/O) sterownika, w pamięci sterownika automatycznie utworzony zostaje obiekt danych reprezentujący urządzenie. To świadczy o dużej zmianie jak zaszła od stosowania tabel i plików danych oraz manualnego mapowania urządzeń w sterowniku. Przy pomocy tego oprogramowania, inżynierowie mogą korzystać z kreatorów urządzeń, które przeprowadzają przez proces konfiguracji. Kreatory rozpoznają elementy wymagające konfiguracji i prowadzą użytkowników przez proces konfiguracji każdego z nich. Są też pomocne w zawężaniu parametrów wymaganych dla danej aplikacji, eliminując w ten sposób czasochłonny proces wyszukiwania szczegółowych informacji i wartości parametrów. Zastosowanie profili urządzeń pozwala inżynierom zachować konfigurację urządzenia bezpośrednio w sterowniku, w pliku projektu. Plik ten może służyć jako pojedyncze źródło danych konfiguracyjnych urządzenia, ułatwiając projektowanie i przekazywanie systemu do eksploatacji, a także skracając ewentualne przyszłe przestoje dzięki przyspieszaniu procesu wymiany urządzeń. Redukcja czasu wdrożenia i kosztów Oprócz uproszczenia procesu integracji, rozwiązanie Premier Integration pozwala producentom skrócić na wiele różnych sposobów czas pracy inżynierów i związane z tym koszty, na przykład: Mapowanie i konfiguracja urządzenia Korzystanie z jednego środowiska deweloperskiego niweluje kosztowne błędy wynikające z użytkowania równolegle kilku narzędzi programistycznych i konfiguracyjnych. Analogicznie, możliwość skonfigurowania połączenia sieciowego sterownika i przemiennika z jednej lokalizacji może pozwolić wyeliminować błędy niezgodności danych. Sterowniki Logix rozpoznają przemienniki PowerFlex i automatycznie importują ich profile urządzeń, tworząc czytelną mapę pamieci bez potrzeby identyfikacji i łączenia parametrów falownika ze zmiennymi sterownika. Podczas dodawania urządzeń, sterownik klasy Logix może rozpoznawać komponenty Allen-Bradley i automatycznie importować ich profile. Przykładowo, w przypadku integracji przemiennika częstotliwości Allen-Bradley PowerFlex 755 AC, inżynier wybiera jedynie określony moduł, a środowisko Studio 5000 automatycznie ustawia wszystkie parametry sterowania. Inżynier nie musi już ręcznie tworzyć opisy parametrów ani wprowadzać szczegółowych danych napędu, takich jak moc i napięcie.

4 4 Premier Integration Powielanie urządzeń Bez możliwości skorzystania z Premier Integration, inżynierowie musieliby spędzić znacznie więcej czasu na zapoznawaniu się z instrukcjami urządzeń, aby określić znaczenie poszczególnych pól parametrów w oprogramowaniu układu sterowania. Następnie musieliby spędzić dodatkowy czas na konfigurowaniu przemiennika z innym narzędziem programowania, upewniając się, że w układzie sterowania wybrali takie same parametry, jak w urządzeniu. Premier Integration automatycznie wprowadza adekwatne nazewnictwo zmiennych oparte o typy danych. Eliminuje to pracochłonny i nieefektywny proces ręcznego wprowadzania tych informacji dla każdego znacznika oddzielnie, pozwalając zaoszczędzić godziny, a nawet dni pracy spędzonej na konfigurowaniu złożonego systemu. Gdy urządzenie zostanie skonfigurowane, możliwość zastosowania komendy kopiujwklej ze środowiska Studio 5000 zmniejsza czas potrzebny na integrację kolejnych, podobnych urządzeń. Przykładowo, jeżeli w projekcie potrzebna jest większa liczba tych samych urządzeń, inżynier po prostu kopiuje oryginał i tworzy dodatkowe węzły urządzeń. Środowisko Studio 5000 automatycznie przenosi nazwy zmiennych i ustawienia konfiguracji używane w oryginalnym napędzie do nowych napędów, w procesie kopiujwklej. Aliasing zmiennych Wykorzystanie wczesnej fazy programowania w znaczący sposób skraca czas wprowadzenia projektowanych produktów na rynek. W systemie Logix, inżynier może tworzyć program w oparciu o zmienne nieprzypisane do sprzętu. Łączenie zmiennych z fizycznymi modułami może nastąpić w późniejszym czasie. Ta funkcjonalność, znana jako tag-aliasing, wykorzystywana jest do pisania programów przed pojawieniem się szczegółowych wytycznych schematów elektrycznych. Bez zmiennych-skrótów równoczesne tworzenie kodu jest niemożliwe. Programiści muszą czekać, aż grupa inżynierów-projektantów ukończy schemat elektryczny. Korzystając ze środowiska Studio 5000, użytkownik może przyspieszyć proces konfiguracji systemu programując aplikacje jeszcze przed pojawieniem się osprzętowania.

5 Premier Integration 5 Zarządzanie biblioteką Zarządzanie biblioteką stanowi kluczowy element rozwiązania Premier Integration. Umożliwia inżynierom wydajne przechowywanie, zarządzanie i ponowne wykorzystywanie kodów ich programów. To pozwala zaoszczędzić czas programowania, jednocześnie korzystając z poprzednich udanych projektów. Kod projektu można eksportować do biblioteki z przeznaczeniem do ponownego przyszłego zastosowania lub do ustanowienia standardu dla podobnych zastosowań. Aby ponownie wykorzystać kod, inżynierowie muszą jedynie przeciągnąć obiekt z biblioteki do nowego projektu. Rozwiązanie Premier Integration umożliwia przenoszenie pełnej logiki i zmiennych. Zachęcamy programistów do odwiedzenia strony aby rozpocząć tworzenie swojej biblioteki kodów lub udostępnić aplikacje innym użytkownikom. Zasoby do wyłącznego użytku aplikacji Oparty na protokole CIP (Common Industrial Protocol CIP ) przemysłowy protokół aplikacyjny, dedykowany do szeroko pojetego sterowania (także serwo i safety), obsługi diagnostyki i konfiguracji, wymiany danych czasie rzeczywistym. Wysoką dokładność koordynowania większej liczby osi można uzyskać dzięki połączeniu możliwości synchronizacyjnych protokołu komunikacji i wydajnych instrukcji dla sterowników Logix. Te zasoby są dostępne dla przemienników i serwonapędów, które obsługują synchronizację czasu w sieci. Inżynierowie mają możliwość stosowania tych samych instrukcji do programowania i ponownego wykorzystywania istniejących profili urządzeń do nowych urządzeń, bez potrzeby ponownej konfiguracji lub programowania każdego z nich od początku. Ponadto, inżynierowie mogą łatwiej dokonywać zmian w urządzeniu. Jeżeli zamiast przemiennika wymagane jest użycie serwonapędu, nie będzie wymagana zmiana kodu sterownika. Wzrost produktywności Korzyści z zastosowania Premier Integration wykraczają poza obszar programowania, sięgając procesów produkcyjnych. Gromadzenie nieprzetworzonych danych i przekazywanie ich pracownikom zakładów w formie użytecznych informacji jest często niemożliwe, trudne i czasochłonne do wykonania przy użyciu tradycyjnych systemów. Dzięki Premier Integration, możliwości pobierania i przekazywania informacji są nieodłączną cechą systemu. W efekcie, operatorzy i technicy mogą łatwo uzyskać dostęp do diagnostyki urządzenia, informacji dotyczących usterek, alarmów i innych krytycznych danych. Informacje te mogą być używane do podejmowania lepszych decyzji dotyczących danej maszyny, jak i całego zakładu. Premier Integration ułatwia też utrzymanie systemów. Przykładowo, gdy napęd wymaga wymiany, technicy wykorzystać funkcję automatycznego odzyskiwania konfiguracji dla nowego falownika z poziomu sterownika Logix. Przełączniki Allen-Bradley Stratix mogą automatycznie przypisać poprawny adres IP do nowego urządzenia. Sterownik będzie mógł wówczas wysłać do falownika wszystkie parametry konfiguracji, a maszyna szybciej powróci do normalnej pracy. Opacja ta powoduje brak konieczności przechowywania ustawień i konfiguracji dla faowników i ich wgrywania przy każdej wymianie

6 Podsumowanie Ponieważ złożoność zautomatyzowanych systemów produkcji stale rośnie, coraz większe znaczenie ma wydajność procesów wytwarzania, ze wszystkimi jej aspektami w tym również etapów projektowania i konfiguracji urządzeń. Tradycyjne, wymagające znacznego nakładu pracy podejście do integracji i konfigurowania urządzeń jest czasochłonne, kosztowne i nieintuicyjne, tym samym, nie spełnia wymagań współczesnych producentów. Rozwiązanie Premier Integration daje inżynierom możliwość łatwiejszego przeprowadzania procesów integracji i konfiguracji, zapewniając operatorom i technikom dostęp do informacji potrzebnych dla zapewnienia bardziej wydajnej i opłacalnej pracy urządzeń. Aby uzyskać więcej informacji na temat rozwiązania Premier Integration, prosimy o kontakt z przedstawicielem handlowym firmy Rockwell Automation lub wejście na stronę: intelligent-motor-control/overview.page. Zasoby Aby uzyskać więcej informacji, prosimy o kontakt z następującymi firmami: Rockwell Automation Stephanie Winterhalter sawinterhalter@ra.rockwell.com PadillaCRT Beatrice Zvosec beatrice.zvosec@padillacrt.com Allen-Bradley, LISTEN. THINK. SOLVE., PowerFlex, Rockwell Software, Stratix i Studio 5000 to znaki towarowe firmy Rockwell Automation, Inc. Znaki towarowe nie będące własnością firmy Rockwell Automation należą do odnośnych firm. Publikacja IMCPI-WP001A-PL-E marzec 2016 Chronione prawem autorskim 2016 Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
