1 INWESTOR DOM POMOCY SPOŁECZNEJ DLA KOMBATANTÓW Warszawa ul Dickensa 25 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIOU ROBÓT BUDOWLANYCH NAZWA INWESTYCJI WYKONANIE OPASKI Z KOSTKI BETONOWEJ WOKÓŁ BUDYNKU I WYMIANA 8 SZT DRZWI ZEWNĘTRZYCH WARSZAWA 2009r

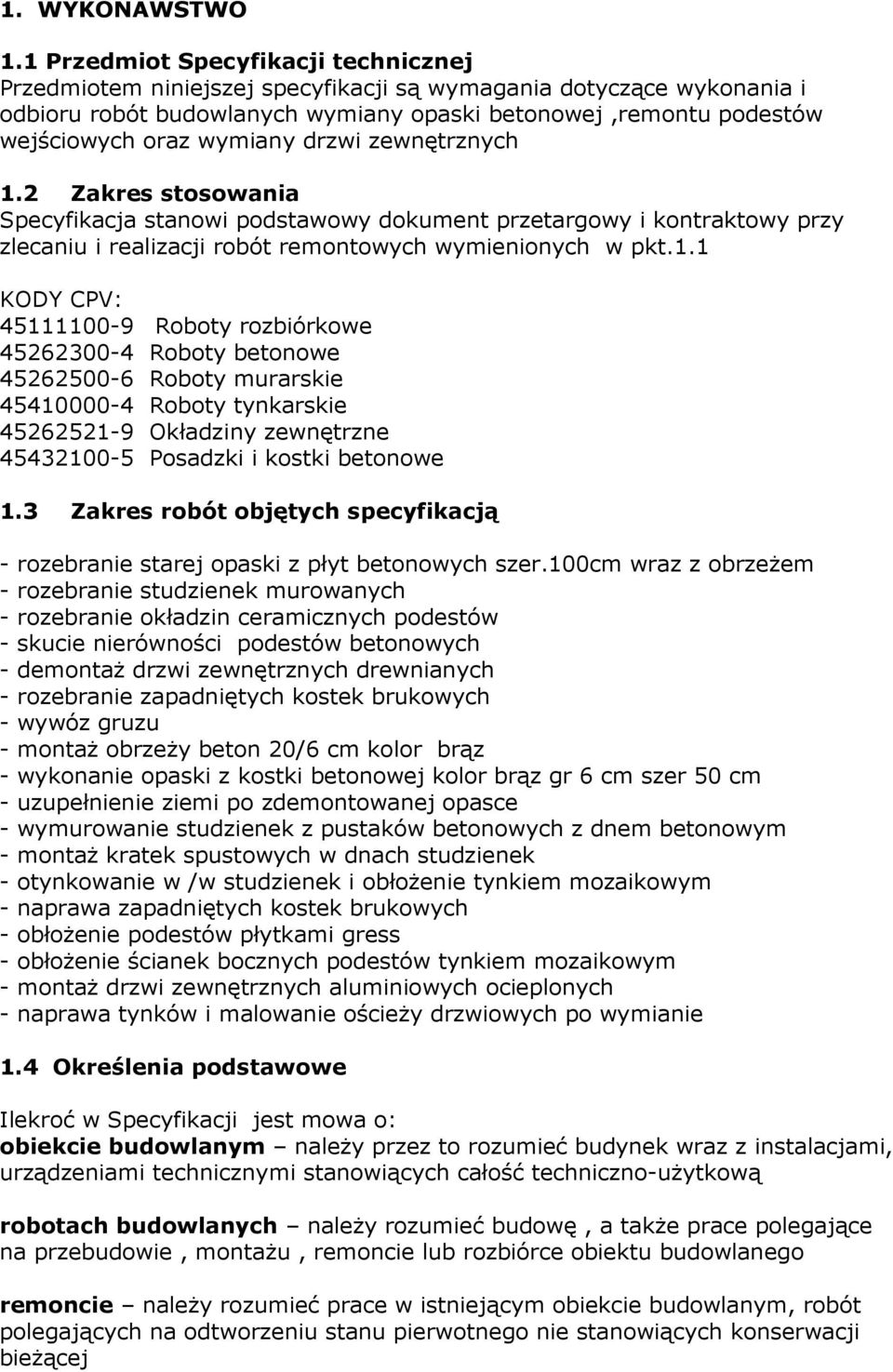

2 1. WYKONAWSTWO 1.1 Przedmiot Specyfikacji technicznej Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót budowlanych wymiany opaski betonowej,remontu podestów wejściowych oraz wymiany drzwi zewnętrznych 1.2 Zakres stosowania Specyfikacja stanowi podstawowy dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót remontowych wymienionych w pkt.1.1 KODY CPV: Roboty rozbiórkowe Roboty betonowe Roboty murarskie Roboty tynkarskie Okładziny zewnętrzne Posadzki i kostki betonowe 1.3 Zakres robót objętych specyfikacją - rozebranie starej opaski z płyt betonowych szer.100cm wraz z obrzeŝem - rozebranie studzienek murowanych - rozebranie okładzin ceramicznych podestów - skucie nierówności podestów betonowych - demontaŝ drzwi zewnętrznych drewnianych - rozebranie zapadniętych kostek brukowych - wywóz gruzu - montaŝ obrzeŝy beton 20/6 cm kolor brąz - wykonanie opaski z kostki betonowej kolor brąz gr 6 cm szer 50 cm - uzupełnienie ziemi po zdemontowanej opasce - wymurowanie studzienek z pustaków betonowych z dnem betonowym - montaŝ kratek spustowych w dnach studzienek - otynkowanie w /w studzienek i obłoŝenie tynkiem mozaikowym - naprawa zapadniętych kostek brukowych - obłoŝenie podestów płytkami gress - obłoŝenie ścianek bocznych podestów tynkiem mozaikowym - montaŝ drzwi zewnętrznych aluminiowych ocieplonych - naprawa tynków i malowanie ościeŝy drzwiowych po wymianie 1.4 Określenia podstawowe Ilekroć w Specyfikacji jest mowa o: obiekcie budowlanym naleŝy przez to rozumieć budynek wraz z instalacjami, urządzeniami technicznymi stanowiących całość techniczno-uŝytkową robotach budowlanych naleŝy rozumieć budowę, a takŝe prace polegające na przebudowie, montaŝu, remoncie lub rozbiórce obiektu budowlanego remoncie naleŝy rozumieć prace w istniejącym obiekcie budowlanym, robót polegających na odtworzeniu stanu pierwotnego nie stanowiących konserwacji bieŝącej

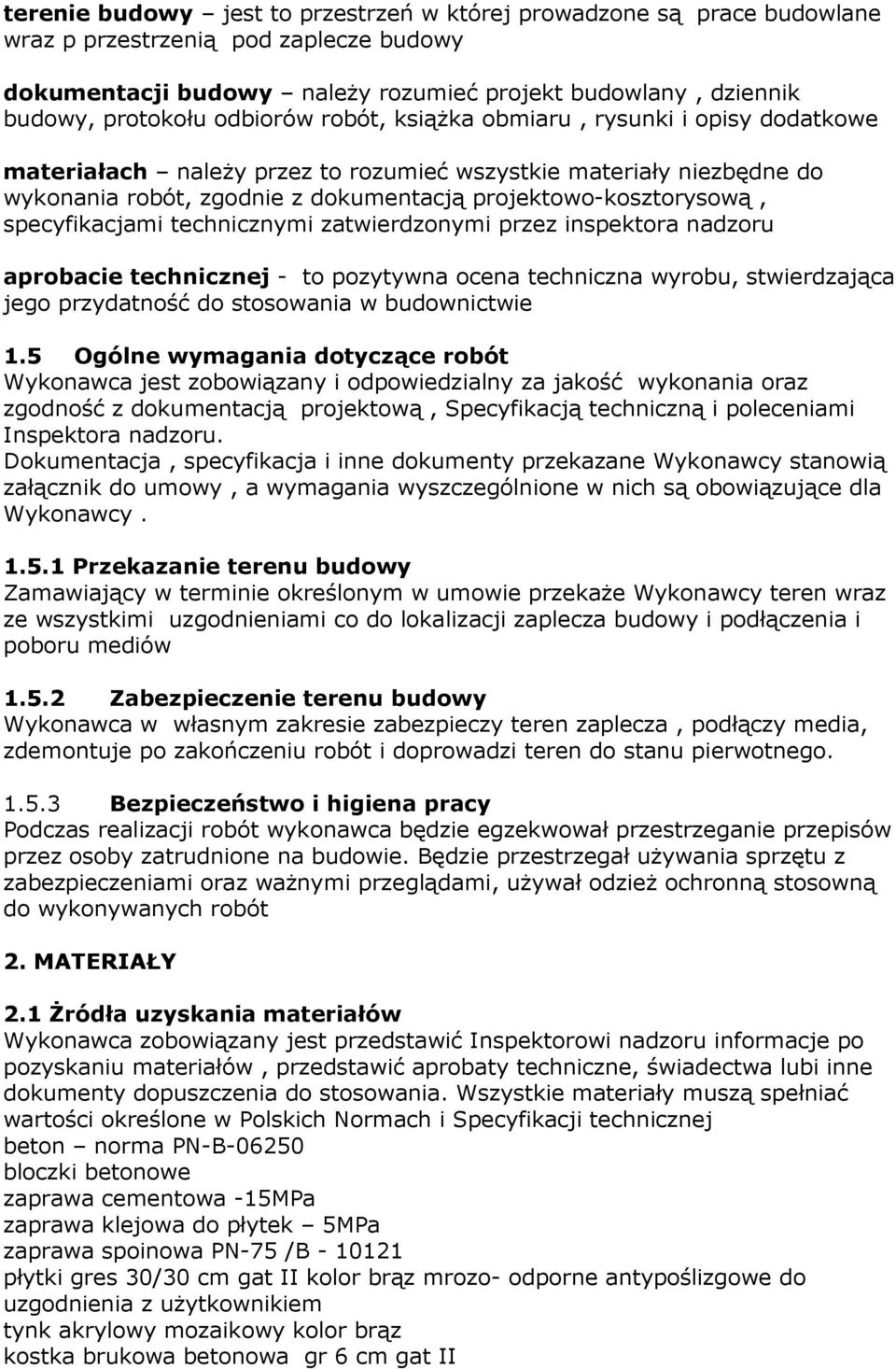

3 terenie budowy jest to przestrzeń w której prowadzone są prace budowlane wraz p przestrzenią pod zaplecze budowy dokumentacji budowy naleŝy rozumieć projekt budowlany, dziennik budowy, protokołu odbiorów robót, ksiąŝka obmiaru, rysunki i opisy dodatkowe materiałach naleŝy przez to rozumieć wszystkie materiały niezbędne do wykonania robót, zgodnie z dokumentacją projektowo-kosztorysową, specyfikacjami technicznymi zatwierdzonymi przez inspektora nadzoru aprobacie technicznej - to pozytywna ocena techniczna wyrobu, stwierdzająca jego przydatność do stosowania w budownictwie 1.5 Ogólne wymagania dotyczące robót Wykonawca jest zobowiązany i odpowiedzialny za jakość wykonania oraz zgodność z dokumentacją projektową, Specyfikacją techniczną i poleceniami Inspektora nadzoru. Dokumentacja, specyfikacja i inne dokumenty przekazane Wykonawcy stanowią załącznik do umowy, a wymagania wyszczególnione w nich są obowiązujące dla Wykonawcy Przekazanie terenu budowy Zamawiający w terminie określonym w umowie przekaŝe Wykonawcy teren wraz ze wszystkimi uzgodnieniami co do lokalizacji zaplecza budowy i podłączenia i poboru mediów Zabezpieczenie terenu budowy Wykonawca w własnym zakresie zabezpieczy teren zaplecza, podłączy media, zdemontuje po zakończeniu robót i doprowadzi teren do stanu pierwotnego Bezpieczeństwo i higiena pracy Podczas realizacji robót wykonawca będzie egzekwował przestrzeganie przepisów przez osoby zatrudnione na budowie. Będzie przestrzegał uŝywania sprzętu z zabezpieczeniami oraz waŝnymi przeglądami, uŝywał odzieŝ ochronną stosowną do wykonywanych robót 2. MATERIAŁY 2.1 śródła uzyskania materiałów Wykonawca zobowiązany jest przedstawić Inspektorowi nadzoru informacje po pozyskaniu materiałów, przedstawić aprobaty techniczne, świadectwa lubi inne dokumenty dopuszczenia do stosowania. Wszystkie materiały muszą spełniać wartości określone w Polskich Normach i Specyfikacji technicznej beton norma PN-B bloczki betonowe zaprawa cementowa -15MPa zaprawa klejowa do płytek 5MPa zaprawa spoinowa PN-75 /B płytki gres 30/30 cm gat II kolor brąz mrozo- odporne antypoślizgowe do uzgodnienia z uŝytkownikiem tynk akrylowy mozaikowy kolor brąz kostka brukowa betonowa gr 6 cm gat II

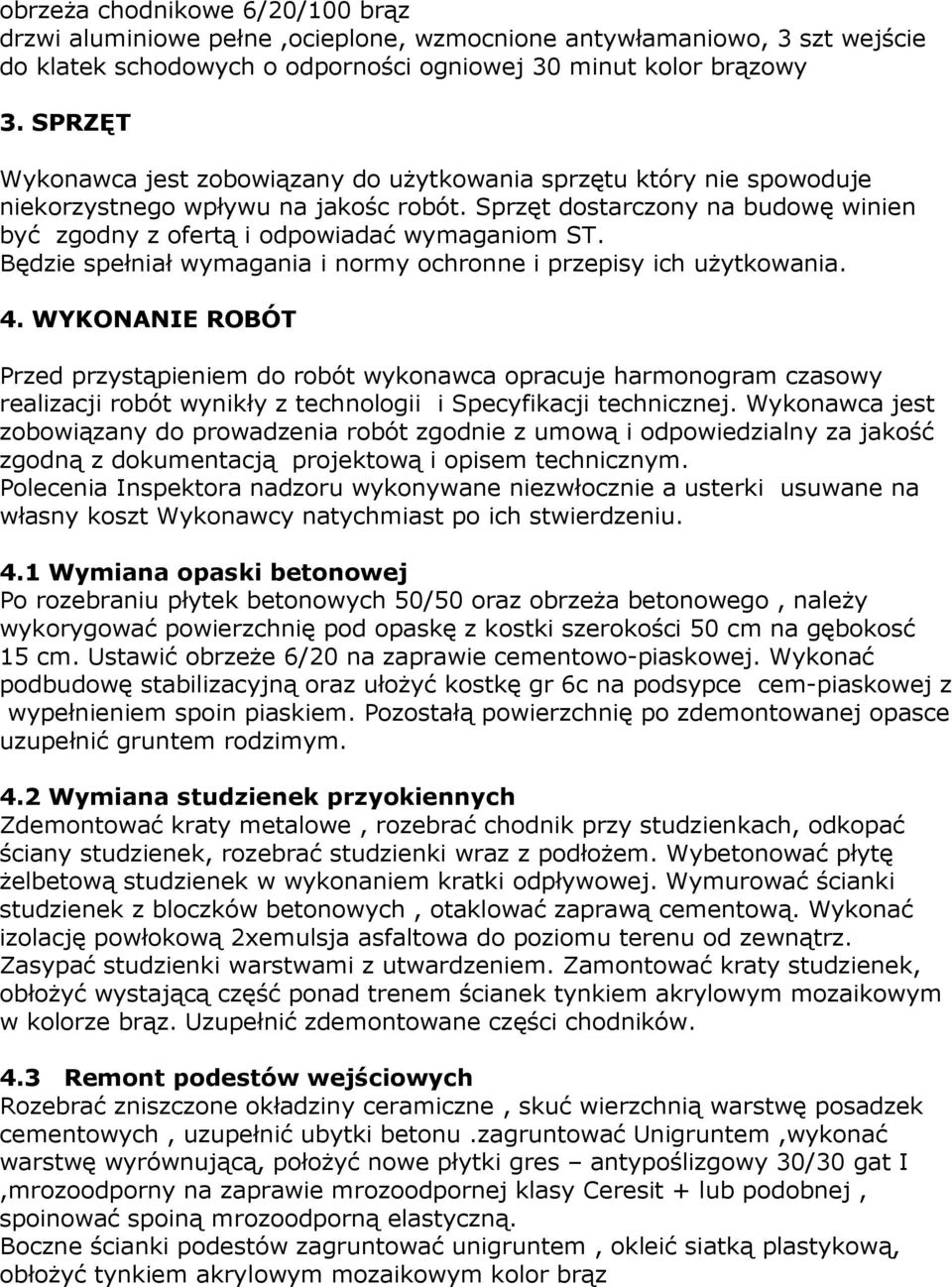

4 obrzeŝa chodnikowe 6/20/100 brąz drzwi aluminiowe pełne,ocieplone, wzmocnione antywłamaniowo, 3 szt wejście do klatek schodowych o odporności ogniowej 30 minut kolor brązowy 3. SPRZĘT Wykonawca jest zobowiązany do uŝytkowania sprzętu który nie spowoduje niekorzystnego wpływu na jakośc robót. Sprzęt dostarczony na budowę winien być zgodny z ofertą i odpowiadać wymaganiom ST. Będzie spełniał wymagania i normy ochronne i przepisy ich uŝytkowania. 4. WYKONANIE ROBÓT Przed przystąpieniem do robót wykonawca opracuje harmonogram czasowy realizacji robót wynikły z technologii i Specyfikacji technicznej. Wykonawca jest zobowiązany do prowadzenia robót zgodnie z umową i odpowiedzialny za jakość zgodną z dokumentacją projektową i opisem technicznym. Polecenia Inspektora nadzoru wykonywane niezwłocznie a usterki usuwane na własny koszt Wykonawcy natychmiast po ich stwierdzeniu. 4.1 Wymiana opaski betonowej Po rozebraniu płytek betonowych 50/50 oraz obrzeŝa betonowego, naleŝy wykorygować powierzchnię pod opaskę z kostki szerokości 50 cm na gębokosć 15 cm. Ustawić obrzeŝe 6/20 na zaprawie cementowo-piaskowej. Wykonać podbudowę stabilizacyjną oraz ułoŝyć kostkę gr 6c na podsypce cem-piaskowej z wypełnieniem spoin piaskiem. Pozostałą powierzchnię po zdemontowanej opasce uzupełnić gruntem rodzimym. 4.2 Wymiana studzienek przyokiennych Zdemontować kraty metalowe, rozebrać chodnik przy studzienkach, odkopać ściany studzienek, rozebrać studzienki wraz z podłoŝem. Wybetonować płytę Ŝelbetową studzienek w wykonaniem kratki odpływowej. Wymurować ścianki studzienek z bloczków betonowych, otaklować zaprawą cementową. Wykonać izolację powłokową 2xemulsja asfaltowa do poziomu terenu od zewnątrz. Zasypać studzienki warstwami z utwardzeniem. Zamontować kraty studzienek, obłoŝyć wystającą część ponad trenem ścianek tynkiem akrylowym mozaikowym w kolorze brąz. Uzupełnić zdemontowane części chodników. 4.3 Remont podestów wejściowych Rozebrać zniszczone okładziny ceramiczne, skuć wierzchnią warstwę posadzek cementowych, uzupełnić ubytki betonu.zagruntować Unigruntem,wykonać warstwę wyrównującą, połoŝyć nowe płytki gres antypoślizgowy 30/30 gat I,mrozoodporny na zaprawie mrozoodpornej klasy Ceresit + lub podobnej, spoinować spoiną mrozoodporną elastyczną. Boczne ścianki podestów zagruntować unigruntem, okleić siatką plastykową, obłoŝyć tynkiem akrylowym mozaikowym kolor brąz

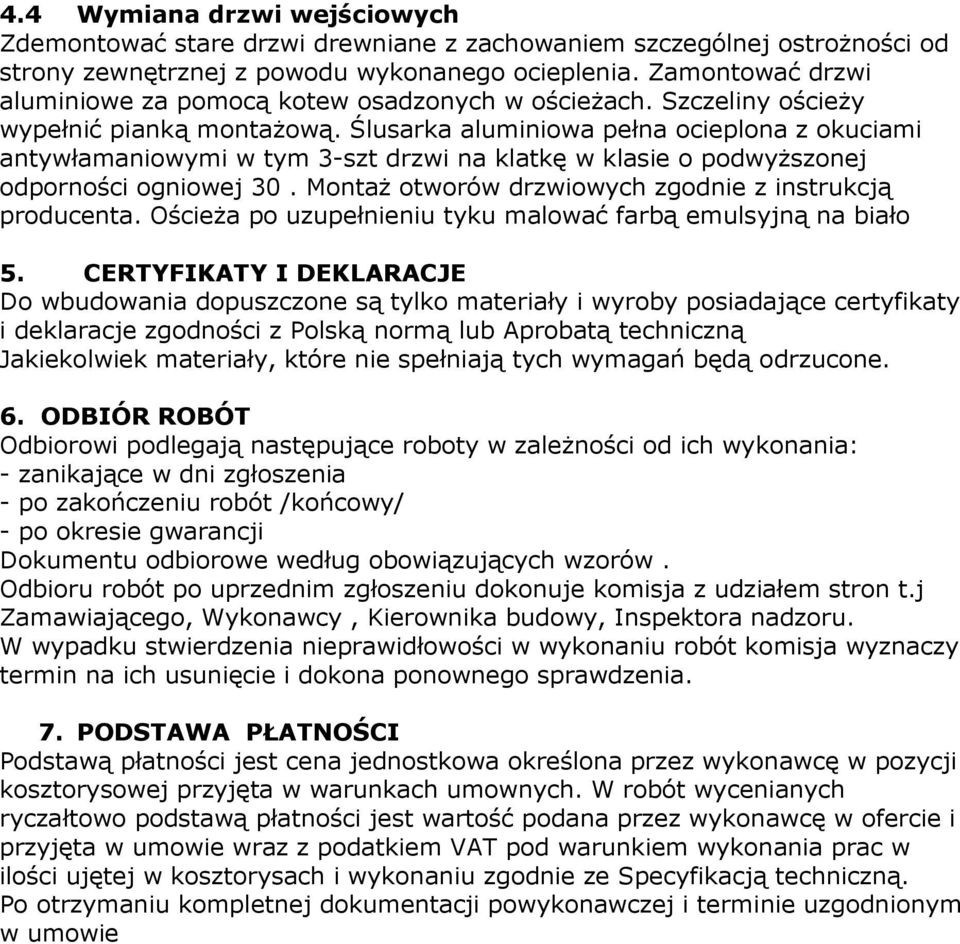

5 4.4 Wymiana drzwi wejściowych Zdemontować stare drzwi drewniane z zachowaniem szczególnej ostroŝności od strony zewnętrznej z powodu wykonanego ocieplenia. Zamontować drzwi aluminiowe za pomocą kotew osadzonych w ościeŝach. Szczeliny ościeŝy wypełnić pianką montaŝową. Ślusarka aluminiowa pełna ocieplona z okuciami antywłamaniowymi w tym 3-szt drzwi na klatkę w klasie o podwyŝszonej odporności ogniowej 30. MontaŜ otworów drzwiowych zgodnie z instrukcją producenta. OścieŜa po uzupełnieniu tyku malować farbą emulsyjną na biało 5. CERTYFIKATY I DEKLARACJE Do wbudowania dopuszczone są tylko materiały i wyroby posiadające certyfikaty i deklaracje zgodności z Polską normą lub Aprobatą techniczną Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. 6. ODBIÓR ROBÓT Odbiorowi podlegają następujące roboty w zaleŝności od ich wykonania: - zanikające w dni zgłoszenia - po zakończeniu robót /końcowy/ - po okresie gwarancji Dokumentu odbiorowe według obowiązujących wzorów. Odbioru robót po uprzednim zgłoszeniu dokonuje komisja z udziałem stron t.j Zamawiającego, Wykonawcy, Kierownika budowy, Inspektora nadzoru. W wypadku stwierdzenia nieprawidłowości w wykonaniu robót komisja wyznaczy termin na ich usunięcie i dokona ponownego sprawdzenia. 7. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa określona przez wykonawcę w pozycji kosztorysowej przyjęta w warunkach umownych. W robót wycenianych ryczałtowo podstawą płatności jest wartość podana przez wykonawcę w ofercie i przyjęta w umowie wraz z podatkiem VAT pod warunkiem wykonania prac w ilości ujętej w kosztorysach i wykonaniu zgodnie ze Specyfikacją techniczną. Po otrzymaniu kompletnej dokumentacji powykonawczej i terminie uzgodnionym w umowie

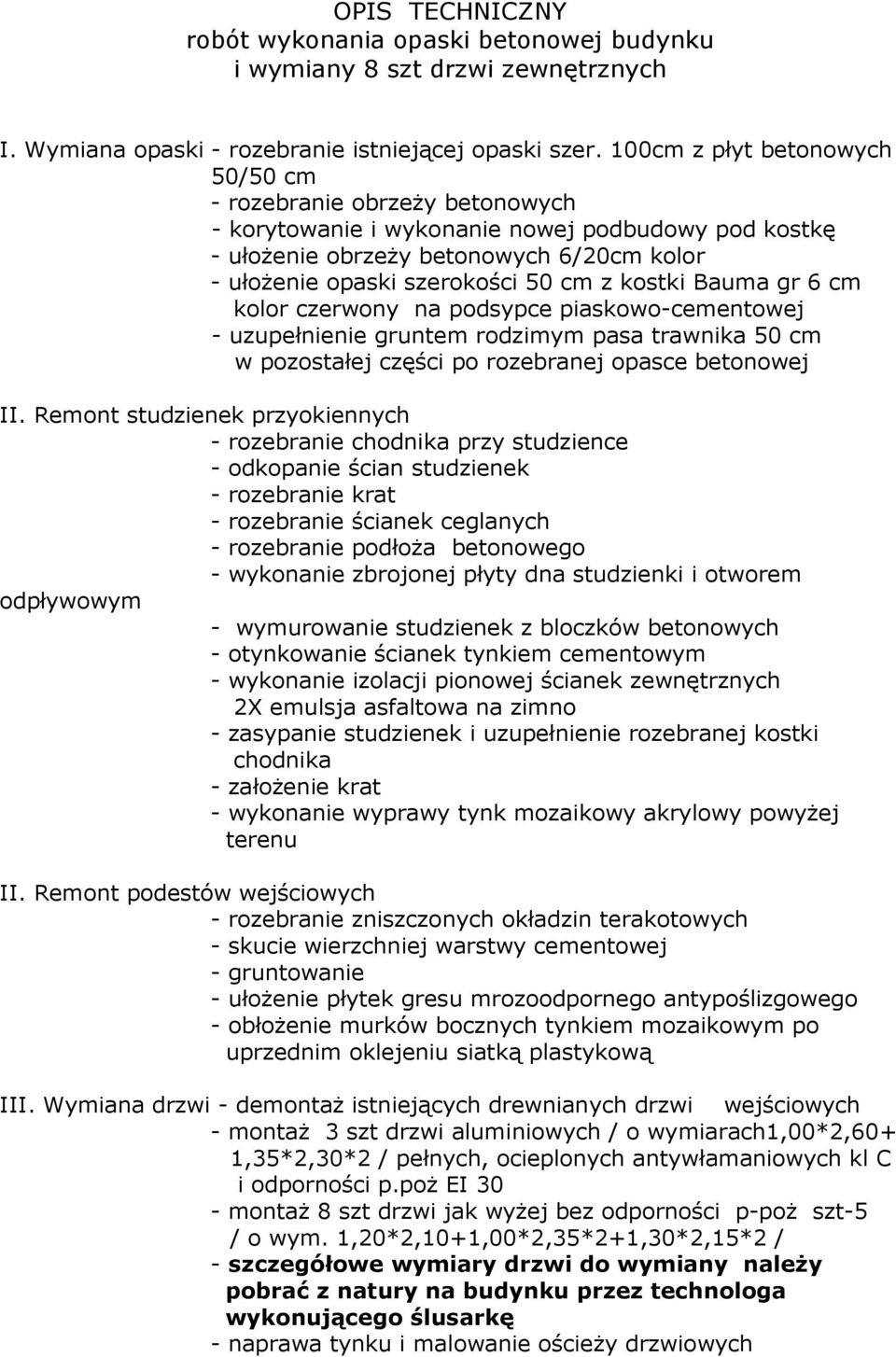

6 OPIS TECHNICZNY robót wykonania opaski betonowej budynku i wymiany 8 szt drzwi zewnętrznych I. Wymiana opaski - rozebranie istniejącej opaski szer. 100cm z płyt betonowych 50/50 cm - rozebranie obrzeŝy betonowych - korytowanie i wykonanie nowej podbudowy pod kostkę - ułoŝenie obrzeŝy betonowych 6/20cm kolor - ułoŝenie opaski szerokości 50 cm z kostki Bauma gr 6 cm kolor czerwony na podsypce piaskowo-cementowej - uzupełnienie gruntem rodzimym pasa trawnika 50 cm w pozostałej części po rozebranej opasce betonowej II. Remont studzienek przyokiennych - rozebranie chodnika przy studzience - odkopanie ścian studzienek - rozebranie krat - rozebranie ścianek ceglanych - rozebranie podłoŝa betonowego - wykonanie zbrojonej płyty dna studzienki i otworem odpływowym - wymurowanie studzienek z bloczków betonowych - otynkowanie ścianek tynkiem cementowym - wykonanie izolacji pionowej ścianek zewnętrznych 2X emulsja asfaltowa na zimno - zasypanie studzienek i uzupełnienie rozebranej kostki chodnika - załoŝenie krat - wykonanie wyprawy tynk mozaikowy akrylowy powyŝej terenu II. Remont podestów wejściowych - rozebranie zniszczonych okładzin terakotowych - skucie wierzchniej warstwy cementowej - gruntowanie - ułoŝenie płytek gresu mrozoodpornego antypoślizgowego - obłoŝenie murków bocznych tynkiem mozaikowym po uprzednim oklejeniu siatką plastykową III. Wymiana drzwi - demontaŝ istniejących drewnianych drzwi wejściowych - montaŝ 3 szt drzwi aluminiowych / o wymiarach1,00*2,60+ 1,35*2,30*2 / pełnych, ocieplonych antywłamaniowych kl C i odporności p.poŝ EI 30 - montaŝ 8 szt drzwi jak wyŝej bez odporności p-poŝ szt-5 / o wym. 1,20*2,10+1,00*2,35*2+1,30*2,15*2 / - szczegółowe wymiary drzwi do wymiany naleŝy pobrać z natury na budynku przez technologa wykonującego ślusarkę - naprawa tynku i malowanie ościeŝy drzwiowych

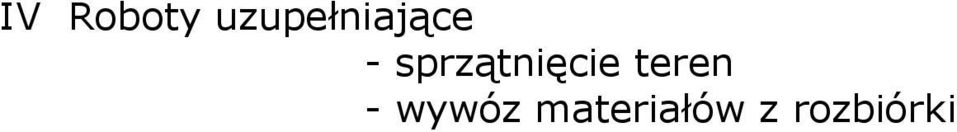

7 IV Roboty uzupełniające - sprzątnięcie teren - wywóz materiałów z rozbiórki
