Nowości. VARIOfit. Wózek do. Wózek serwisowy. Wózek piętrowy ze składanymi półkami. komisjonowania. Strona 39 Strona 32. Strona 39.

Transkrypt

1 Centralny hamulec nożny

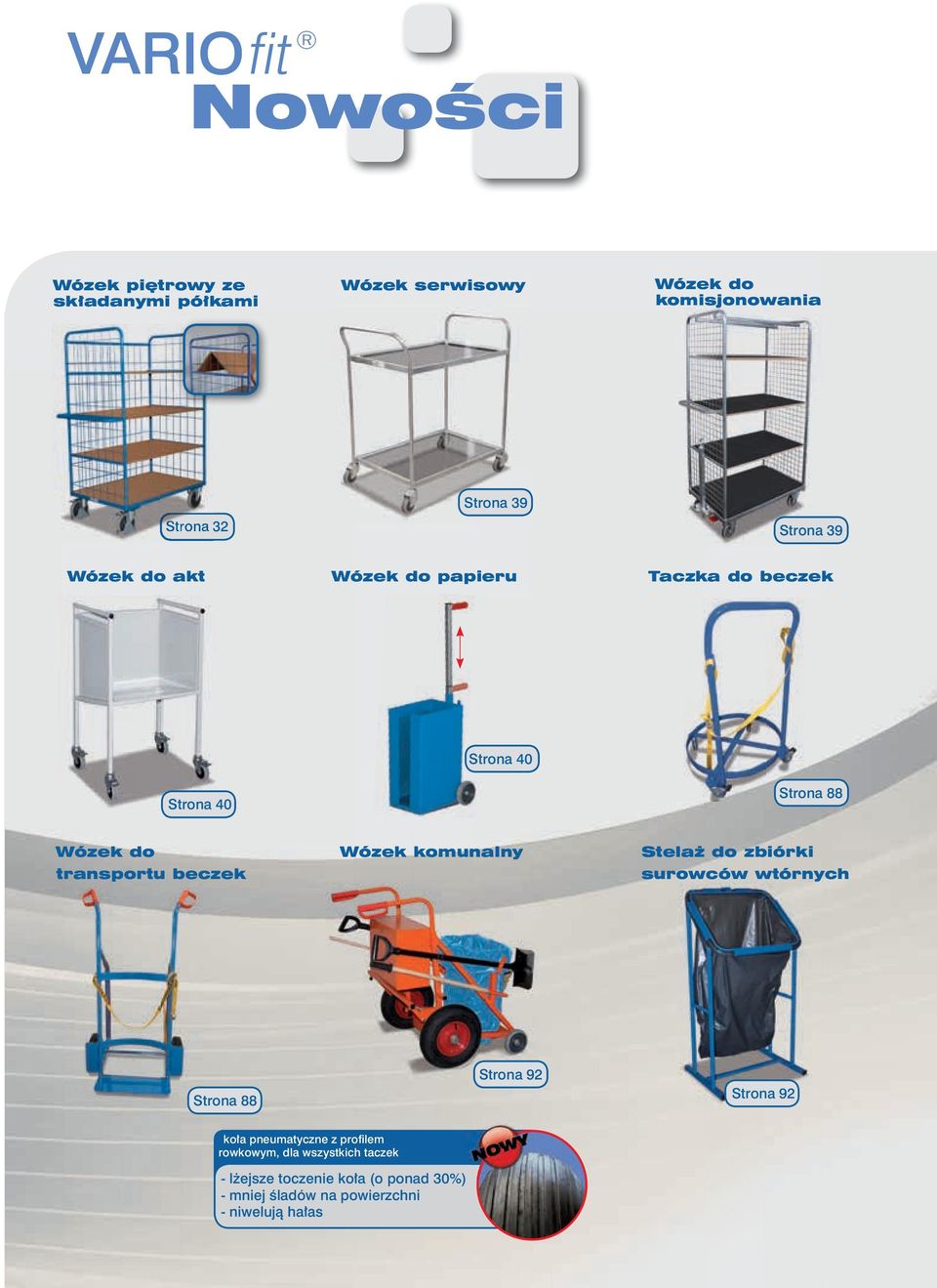

2 VARIOfit Nowości Wózek piętrowy ze składanymi półkami Wózek serwisowy Wózek do komisjonowania Strona 39 Strona 32 Strona 39 Wózek do akt Wózek do papieru Taczka do beczek Strona 40 Strona 40 Strona 88 Wózek do transportu beczek Wózek komunalny Stelaż do zbiórki surowców wtórnych Strona 88 Strona 92 Strona 92 koła pneumatyczne z profilem rowkowym, dla wszystkich taczek - lżejsze toczenie koła (o ponad 30%) - mniej śladów na powierzchni - niwelują hałas

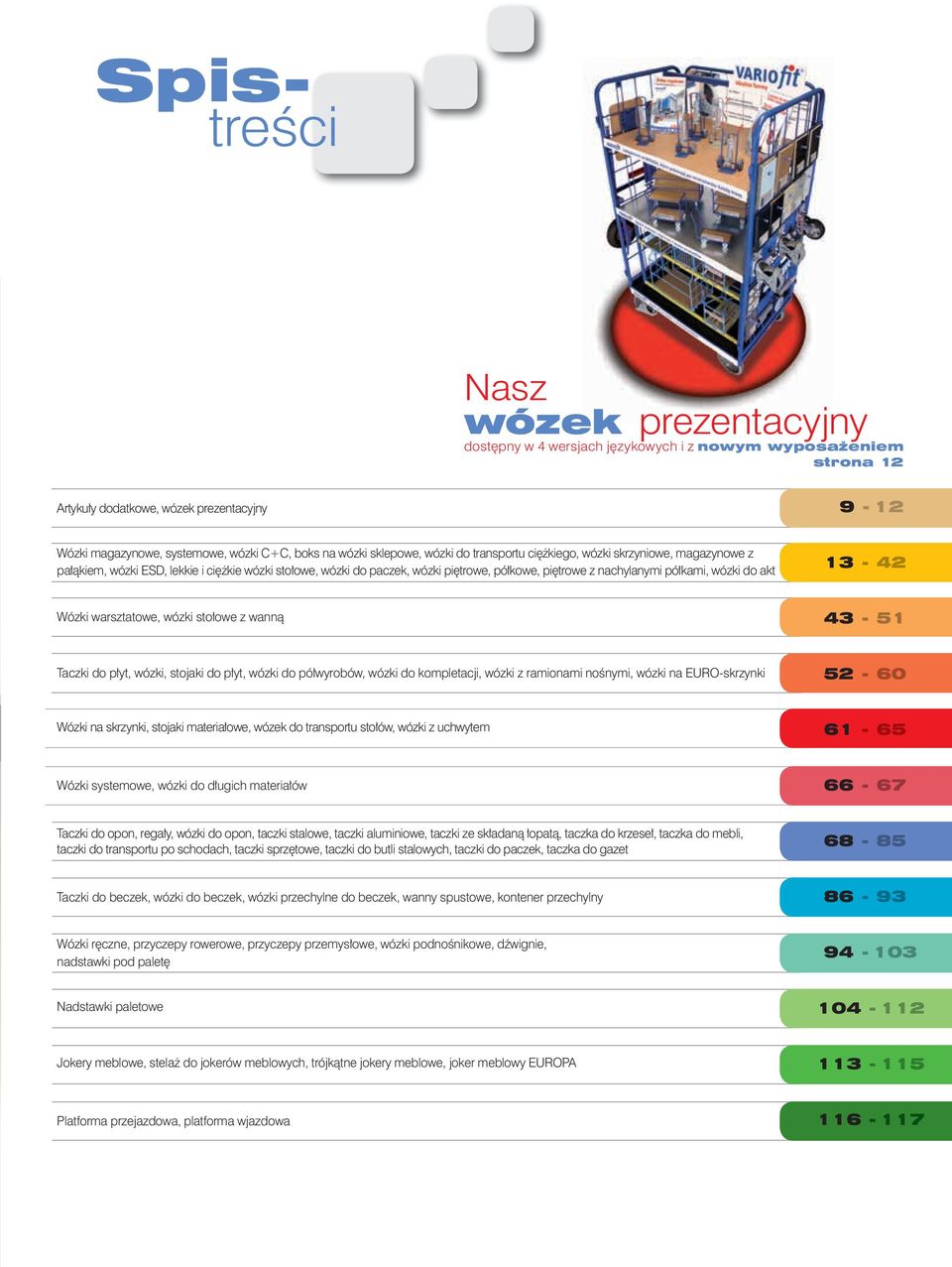

3 Spistreści Nasz wózek prezentacyjny dostępny w 4 wersjach językowych i z nowym wyposażeniem strona 12 Artykuły dodatkowe, wózek prezentacyjny 9-12 Wózki magazynowe, systemowe, wózki C+C, boks na wózki sklepowe, wózki do transportu ciężkiego, wózki skrzyniowe, magazynowe z pałąkiem, wózki ESD, lekkie i ciężkie wózki stołowe, wózki do paczek, wózki piętrowe, półkowe, piętrowe z nachylanymi półkami, wózki do akt Wózki warsztatowe, wózki stołowe z wanną Taczki do płyt, wózki, stojaki do płyt, wózki do półwyrobów, wózki do kompletacji, wózki z ramionami nośnymi, wózki na EURO-skrzynki Wózki na skrzynki, stojaki materiałowe, wózek do transportu stołów, wózki z uchwytem Wózki systemowe, wózki do długich materiałów Taczki do opon, regały, wózki do opon, taczki stalowe, taczki aluminiowe, taczki ze składaną łopatą, taczka do krzeseł, taczka do mebli, taczki do transportu po schodach, taczki sprzętowe, taczki do butli stalowych, taczki do paczek, taczka do gazet Taczki do beczek, wózki do beczek, wózki przechylne do beczek, wanny spustowe, kontener przechylny Wózki ręczne, przyczepy rowerowe, przyczepy przemysłowe, wózki podnośnikowe, dźwignie, nadstawki pod paletę Nadstawki paletowe Jokery meblowe, stelaż do jokerów meblowych, trójkątne jokery meblowe, joker meblowy EUROPA Platforma przejazdowa, platforma wjazdowa

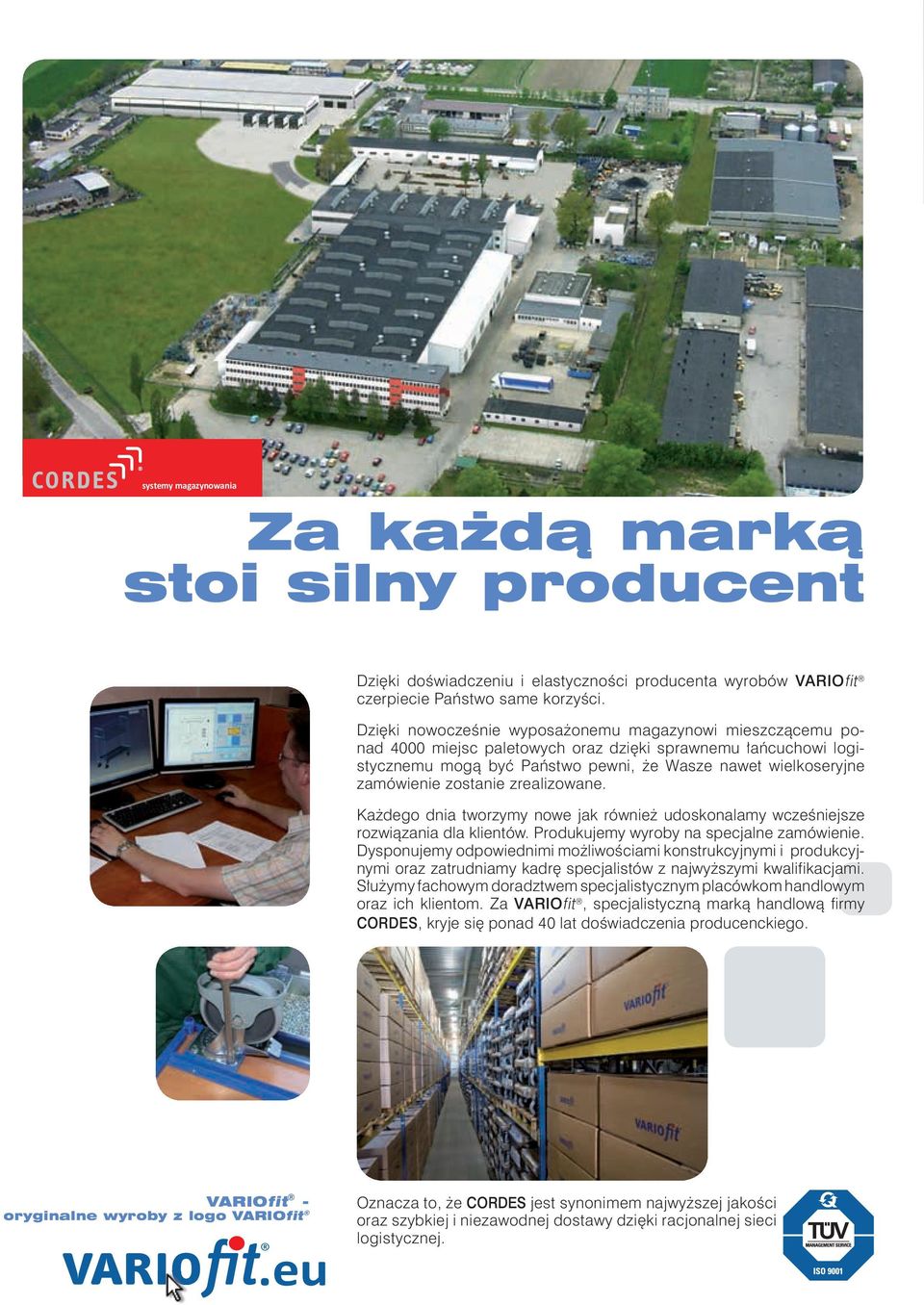

4 systemy magazynowania Za każdą marką stoi silny producent Dzięki doświadczeniu i elastyczności producenta wyrobów VARIOfit czerpiecie Państwo same korzyści. Dzięki nowocześnie wyposażonemu magazynowi mieszczącemu ponad 4000 miejsc paletowych oraz dzięki sprawnemu łańcuchowi logistycznemu mogą być Państwo pewni, że Wasze nawet wielkoseryjne zamówienie zostanie zrealizowane. Każdego dnia tworzymy nowe jak również udoskonalamy wcześniejsze rozwiązania dla klientów. Produkujemy wyroby na specjalne zamówienie. Dysponujemy odpowiednimi możliwościami konstrukcyjnymi i produkcyjnymi oraz zatrudniamy kadrę specjalistów z najwyższymi kwalifikacjami. Służymy fachowym doradztwem specjalistycznym placówkom handlowym oraz ich klientom. Za VARIOfit, specjalistyczną marką handlową firmy CORDES, kryje się ponad 40 lat doświadczenia producenckiego. VARIOfit - oryginalne wyroby z logo VARIOfit.eu Oznacza to, że CORDES jest synonimem najwyższej jakości oraz szybkiej i niezawodnej dostawy dzięki racjonalnej sieci logistycznej.

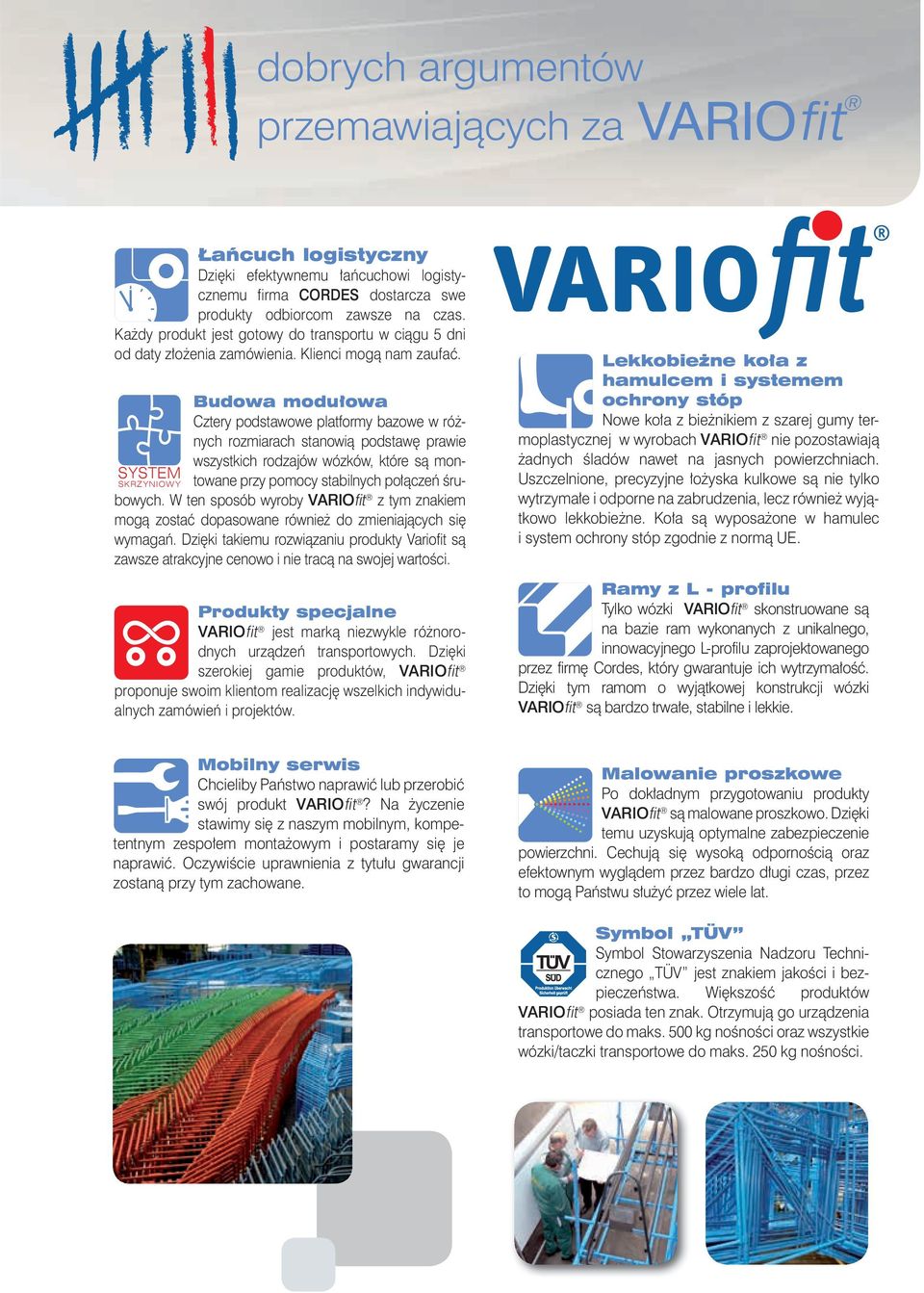

5 dobrych argumentów przemawiających za VARIOfit Łańcuch logistyczny Dzięki efektywnemu łańcuchowi logistycznemu firma CORDES dostarcza swe produkty odbiorcom zawsze na czas. Każdy produkt jest gotowy do transportu w ciągu 5 dni od daty złożenia zamówienia. Klienci mogą nam zaufać. SYSTEM SKRZYNIOWY Budowa modułowa Cztery podstawowe platformy bazowe w różnych rozmiarach stanowią podstawę prawie wszystkich rodzajów wózków, które są montowane przy pomocy stabilnych połączeń śru- bowych. W ten sposób wyroby VARIOfit z tym znakiem mogą zostać dopasowane również do zmieniających się wymagań. Dzięki takiemu rozwiązaniu produkty Variofit są zawsze atrakcyjne cenowo i nie tracą na swojej wartości. Produkty specjalne VARIOfit jest marką niezwykle różnorodnych urządzeń transportowych. Dzięki szerokiej gamie produktów, VARIOfit proponuje swoim klientom realizację wszelkich indywidualnych zamówień i projektów. Lekkobieżne koła z hamulcem i systemem ochrony stóp Nowe koła z bieżnikiem z szarej gumy termoplastycznej w wyrobach VARIOfit nie pozostawiają żadnych śladów nawet na jasnych powierzchniach. Uszczelnione, precyzyjne łożyska kulkowe są nie tylko wytrzymałe i odporne na zabrudzenia, lecz również wyjątkowo lekkobieżne. Koła są wyposażone w hamulec i system ochrony stóp zgodnie z normą UE. Ramy z L - profilu Tylko wózki VARIOfit skonstruowane są na bazie ram wykonanych z unikalnego, innowacyjnego L-profilu zaprojektowanego przez firmę Cordes, który gwarantuje ich wytrzymałość. Dzięki tym ramom o wyjątkowej konstrukcji wózki VARIOfit są bardzo trwałe, stabilne i lekkie. Mobilny serwis Chcieliby Państwo naprawić lub przerobić swój produkt VARIOfit? Na życzenie stawimy się z naszym mobilnym, kompetentnym zespołem montażowym i postaramy się je naprawić. Oczywiście uprawnienia z tytułu gwarancji zostaną przy tym zachowane. Malowanie proszkowe Po dokładnym przygotowaniu produkty VARIOfit są malowane proszkowo. Dzięki temu uzyskują optymalne zabezpieczenie powierzchni. Cechują się wysoką odpornością oraz efektownym wyglądem przez bardzo długi czas, przez to mogą Państwu służyć przez wiele lat. Symbol TÜV Symbol Stowarzyszenia Nadzoru Technicznego TÜV jest znakiem jakości i bezpieczeństwa. Większość produktów VARIOfit posiada ten znak. Otrzymują go urządzenia transportowe do maks. 500 kg nośności oraz wszystkie wózki/taczki transportowe do maks. 250 kg nośności.

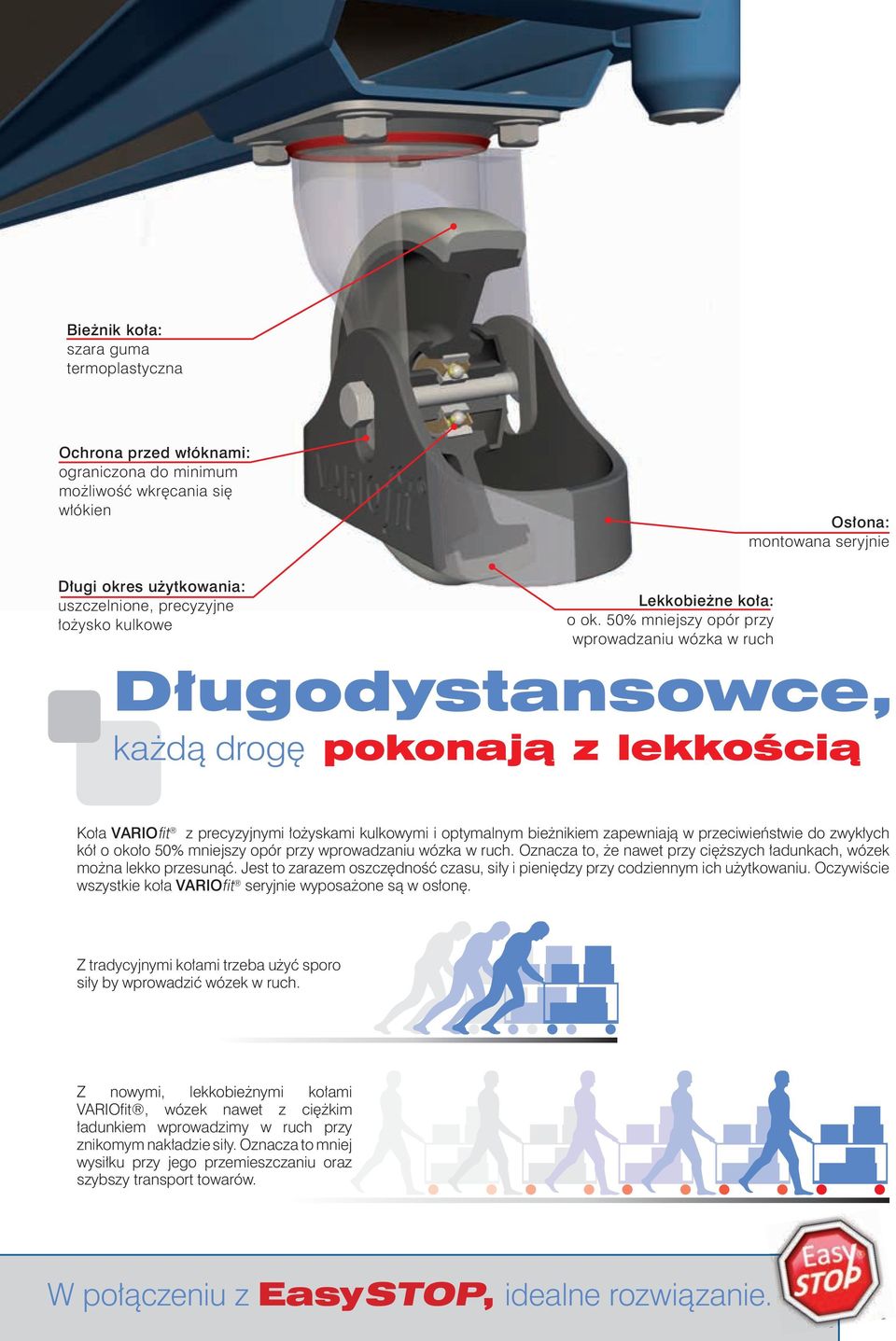

6 Bieżnik koła: szara guma termoplastyczna Ochrona przed włóknami: ograniczona do minimum możliwość wkręcania się włókien Osłona: montowana seryjnie Długi okres użytkowania: uszczelnione, precyzyjne łożysko kulkowe Lekkobieżne koła: o ok. 50% mniejszy opór przy wprowadzaniu wózka w ruch Długodystansowce, każdą drogę pokonają z lekkością Koła VARIOfit z precyzyjnymi łożyskami kulkowymi i optymalnym bieżnikiem zapewniają w przeciwieństwie do zwykłych kół o około 50% mniejszy opór przy wprowadzaniu wózka w ruch. Oznacza to, że nawet przy cięższych ładunkach, wózek można lekko przesunąć. Jest to zarazem oszczędność czasu, siły i pieniędzy przy codziennym ich użytkowaniu. Oczywiście wszystkie koła VARIOfit seryjnie wyposażone są w osłonę. Z tradycyjnymi kołami trzeba użyć sporo siły by wprowadzić wózek w ruch. Z nowymi, lekkobieżnymi kołami VARIOfit, wózek nawet z ciężkim ładunkiem wprowadzimy w ruch przy znikomym nakładzie siły. Oznacza to mniej wysiłku przy jego przemieszczaniu oraz szybszy transport towarów. W połączeniu z EasySTOP, idealne rozwiązanie.

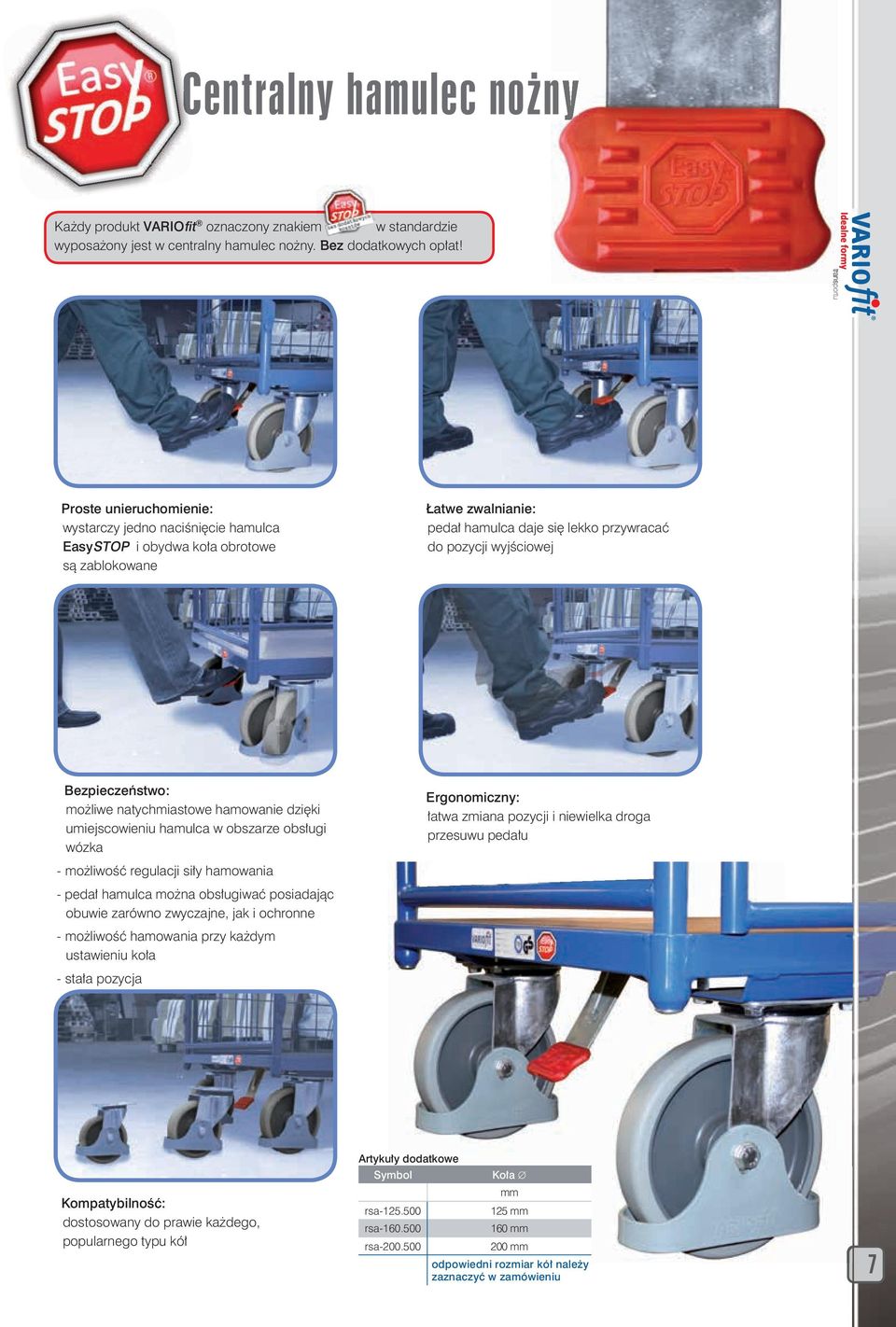

7 Centralny hamulec nożny Każdy produkt VARIOfit oznaczony znakiem w standardzie wyposażony jest w centralny hamulec nożny. Bez dodatkowych opłat! Proste unieruchomienie: wystarczy jedno naciśnięcie hamulca EasySTOP i obydwa koła obrotowe są zablokowane Łatwe zwalnianie: pedał hamulca daje się lekko przywracać do pozycji wyjściowej Bezpieczeństwo: możliwe natychmiastowe hamowanie dzięki umiejscowieniu hamulca w obszarze obsługi wózka Ergonomiczny: łatwa zmiana pozycji i niewielka droga przesuwu pedału - możliwość regulacji siły hamowania - pedał hamulca można obsługiwać posiadając obuwie zarówno zwyczajne, jak i ochronne - możliwość hamowania przy każdym ustawieniu koła - stała pozycja Kompatybilność: dostosowany do prawie każdego, popularnego typu kół Artykuły dodatkowe Symbol rsa rsa rsa Koła mm 125 mm 160 mm 200 mm odpowiedni rozmiar kół należy zaznaczyć w zamówieniu 7

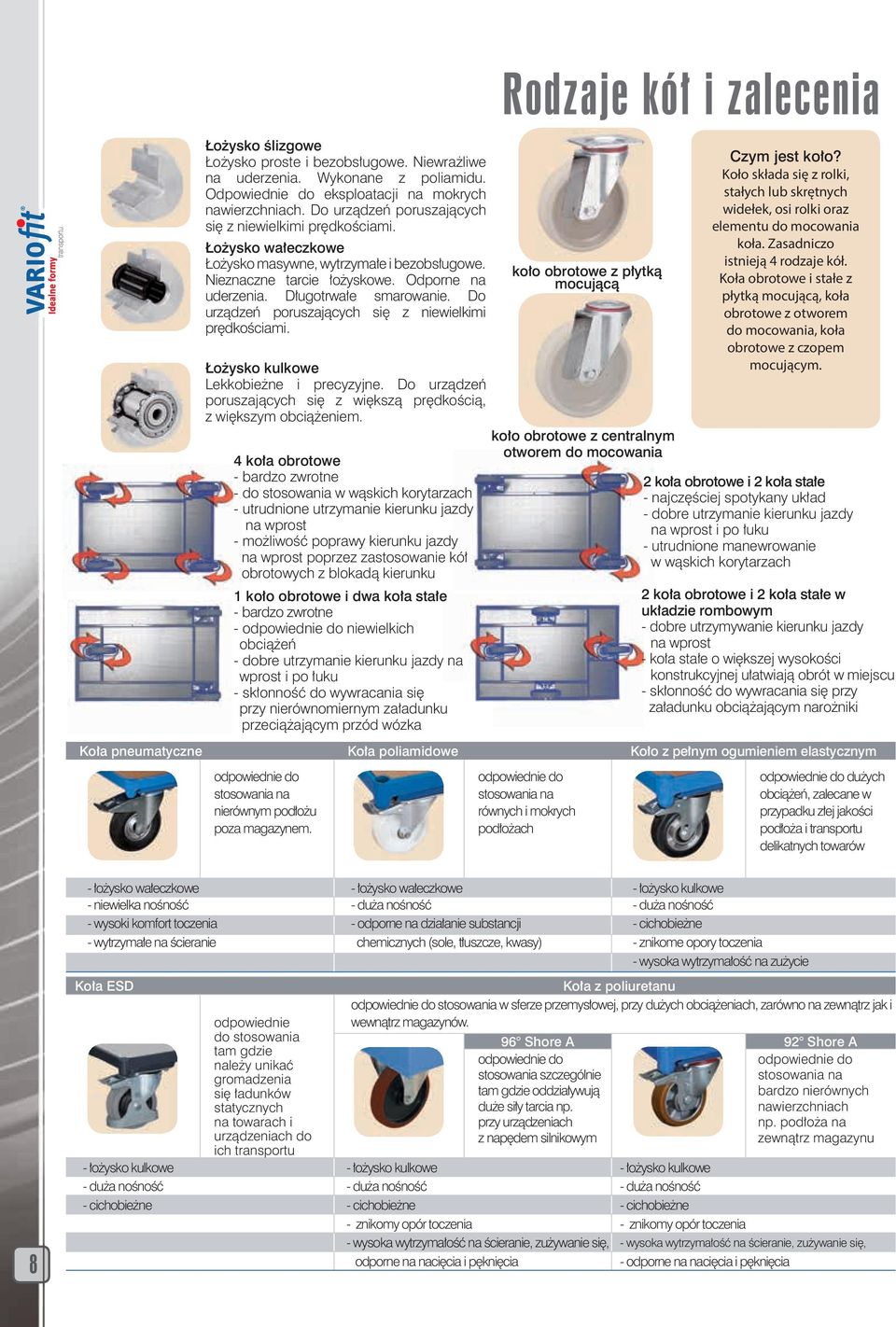

8 Łożysko ślizgowe Łożysko proste i bezobsługowe. Niewrażliwe na uderzenia. Wykonane z poliamidu. Odpowiednie do eksploatacji na mokrych nawierzchniach. Do urządzeń poruszających się z niewielkimi prędkościami. Łożysko wałeczkowe Łożysko masywne, wytrzymałe i bezobsługowe. Nieznaczne tarcie łożyskowe. Odporne na uderzenia. Długotrwałe smarowanie. Do urządzeń poruszających się z niewielkimi prędkościami. Łożysko kulkowe Lekkobieżne i precyzyjne. Do urządzeń poruszających się z większą prędkością, z większym obciążeniem. 4 koła obrotowe - bardzo zwrotne - do stosowania w wąskich korytarzach - utrudnione utrzymanie kierunku jazdy na wprost - możliwość poprawy kierunku jazdy na wprost poprzez zastosowanie kół obrotowych z blokadą kierunku 1 koło obrotowe i dwa koła stałe - bardzo zwrotne - odpowiednie do niewielkich obciążeń - dobre utrzymanie kierunku jazdy na wprost i po łuku - skłonność do wywracania się przy nierównomiernym załadunku przeciążającym przód wózka Rodzaje kół i zalecenia koło obrotowe z płytką mocującą koło obrotowe z centralnym otworem do mocowania Czym jest koło? Koło składa się z rolki, stałych lub skrętnych widełek, osi rolki oraz elementu do mocowania koła. Zasadniczo istnieją 4 rodzaje kół. Koła obrotowe i stałe z płytką mocującą, koła obrotowe z otworem do mocowania, koła obrotowe z czopem mocującym. 2 koła obrotowe i 2 koła stałe - najczęściej spotykany układ - dobre utrzymanie kierunku jazdy na wprost i po łuku - utrudnione manewrowanie w wąskich korytarzach 2 koła obrotowe i 2 koła stałe w układzie rombowym - dobre utrzymywanie kierunku jazdy na wprost - koła stałe o większej wysokości konstrukcyjnej ułatwiają obrót w miejscu - skłonność do wywracania się przy załadunku obciążającym narożniki Koła pneumatyczne Koła poliamidowe Koło z pełnym ogumieniem elastycznym odpowiednie do stosowania na nierównym podłożu poza magazynem. odpowiednie do stosowania na równych i mokrych podłożach odpowiednie do dużych obciążeń, zalecane w przypadku złej jakości podłoża i transportu delikatnych towarów - łożysko wałeczkowe - łożysko wałeczkowe - łożysko kulkowe - niewielka nośność - duża nośność - duża nośność - wysoki komfort toczenia - odporne na działanie substancji - cichobieżne - wytrzymałe na ścieranie chemicznych (sole, tłuszcze, kwasy) - znikome opory toczenia - wysoka wytrzymałość na zużycie 8 Koła ESD odpowiednie do stosowania tam gdzie należy unikać gromadzenia się ładunków statycznych na towarach i urządzeniach do ich transportu Koła z poliuretanu odpowiednie do stosowania w sferze przemysłowej, przy dużych obciążeniach, zarówno na zewnątrz jak i wewnątrz magazynów. 96 Shore A 92 Shore A odpowiednie do odpowiednie do stosowania szczególnie stosowania na tam gdzie oddziaływują bardzo nierównych duże siły tarcia np. nawierzchniach przy urządzeniach np. podłoża na z napędem silnikowym zewnątrz magazynu - łożysko kulkowe - łożysko kulkowe - łożysko kulkowe - duża nośność - duża nośność - duża nośność - cichobieżne - cichobieżne - cichobieżne - znikomy opór toczenia - znikomy opór toczenia - wysoka wytrzymałość na ścieranie, zużywanie się, - wysoka wytrzymałość na ścieranie, zużywanie się, odporne na nacięcia i pęknięcia - odporne na nacięcia i pęknięcia

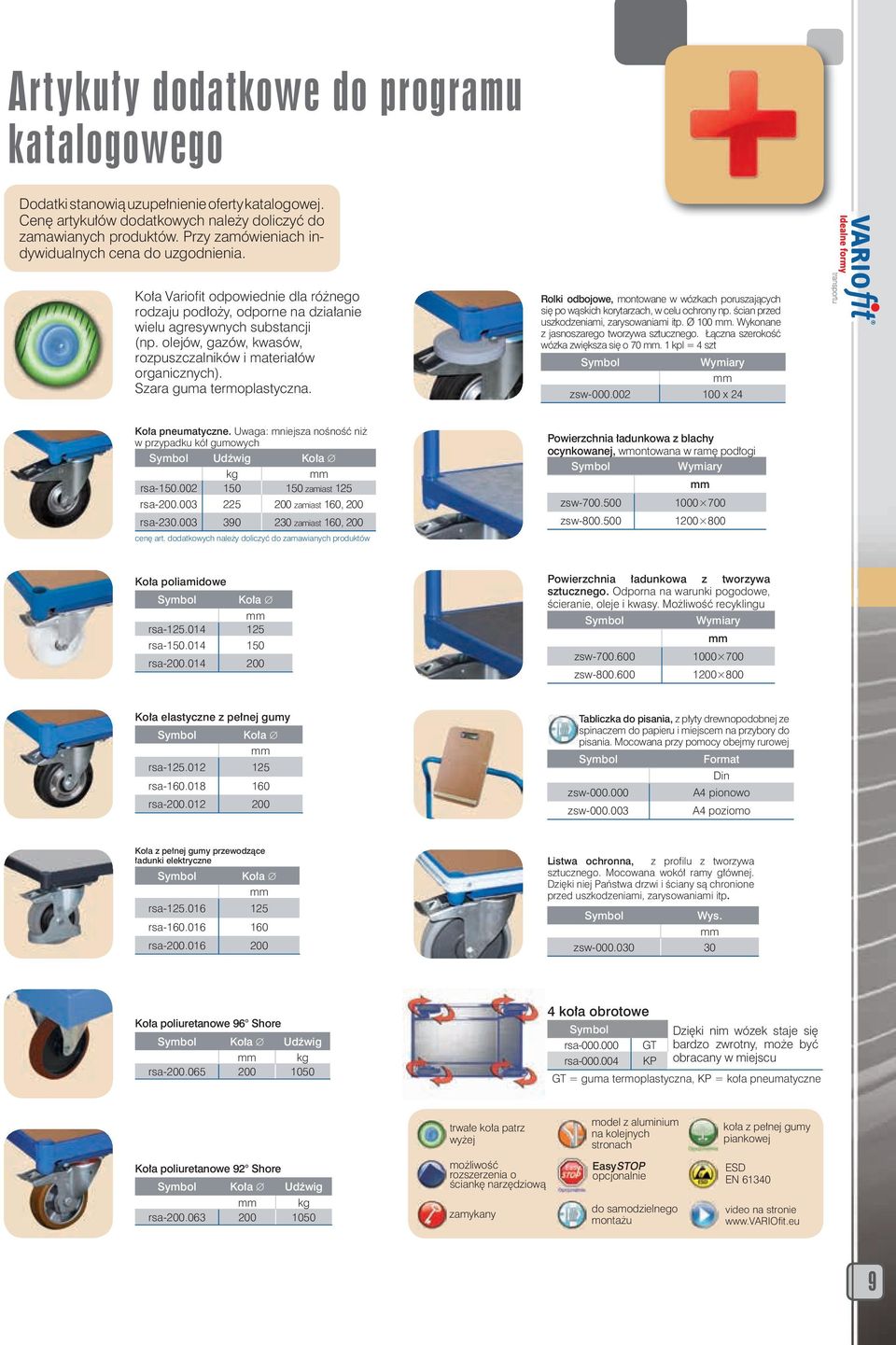

9 Artykuły dodatkowe do programu katalogowego SYSTEM SKRZYNIOWY Dodatki stanowią uzupełnienie oferty katalogowej. Cenę artykułów dodatkowych należy doliczyć do zamawianych produktów. Przy zamówieniach indywidualnych cena do uzgodnienia. Koła Variofit odpowiednie dla różnego rodzaju podłoży, odporne na działanie wielu agresywnych substancji (np. olejów, gazów, kwasów, rozpuszczalników i materiałów organicznych). Szara guma termoplastyczna. Rolki odbojowe, montowane w wózkach poruszających się po wąskich korytarzach, w celu ochrony np. ścian przed uszkodzeniami, zarysowaniami itp. Ø 100 mm. Wykonane z jasnoszarego tworzywa sztucznego. Łączna szerokość wózka zwiększa się o 70 mm. 1 kpl = 4 szt Symbol Wymiary mm zsw x 24 Koła pneumatyczne. Uwaga: mniejsza nośność niż w przypadku kół gumowych Symbol Udźwig Koła kg mm rsa zamiast 125 rsa zamiast 160, 200 rsa zamiast 160, 200 cenę art. dodatkowych należy doliczyć do zamawianych produktów Powierzchnia ładunkowa z blachy ocynkowanej, wmontowana w ramę podłogi Symbol Wymiary mm zsw zsw Koła poliamidowe Symbol Koła mm rsa rsa rsa Powierzchnia ładunkowa z tworzywa sztucznego. Odporna na warunki pogodowe, ścieranie, oleje i kwasy. Możliwość recyklingu Symbol Wymiary mm zsw zsw Koła elastyczne z pełnej gumy Symbol Koła mm rsa rsa rsa Tabliczka do pisania, z płyty drewnopodobnej ze spinaczem do papieru i miejscem na przybory do pisania. Mocowana przy pomocy obejmy rurowej Symbol Format Din zsw A4 pionowo zsw A4 poziomo Koła z pełnej gumy przewodzące ładunki elektryczne Symbol Koła mm rsa rsa rsa Listwa ochronna, z profilu z tworzywa sztucznego. Mocowana wokół ramy głównej. Dzięki niej Państwa drzwi i ściany są chronione przed uszkodzeniami, zarysowaniami itp. Symbol Wys. mm zsw Koła poliuretanowe 96 Shore Symbol Koła Udźwig mm kg rsa koła obrotowe Symbol rsa GT Dzięki nim wózek staje się bardzo zwrotny, może być rsa KP obracany w miejscu GT = guma termoplastyczna, KP = koła pneumatyczne trwałe koła patrz wyżej model z aluminium na kolejnych stronach koła z pełnej gumy piankowej Koła poliuretanowe 92 Shore Symbol Koła Udźwig mm kg rsa możliwość rozszerzenia o ściankę narzędziową zamykany EasySTOP opcjonalnie do samodzielnego montażu ESD EN video na stronie 9

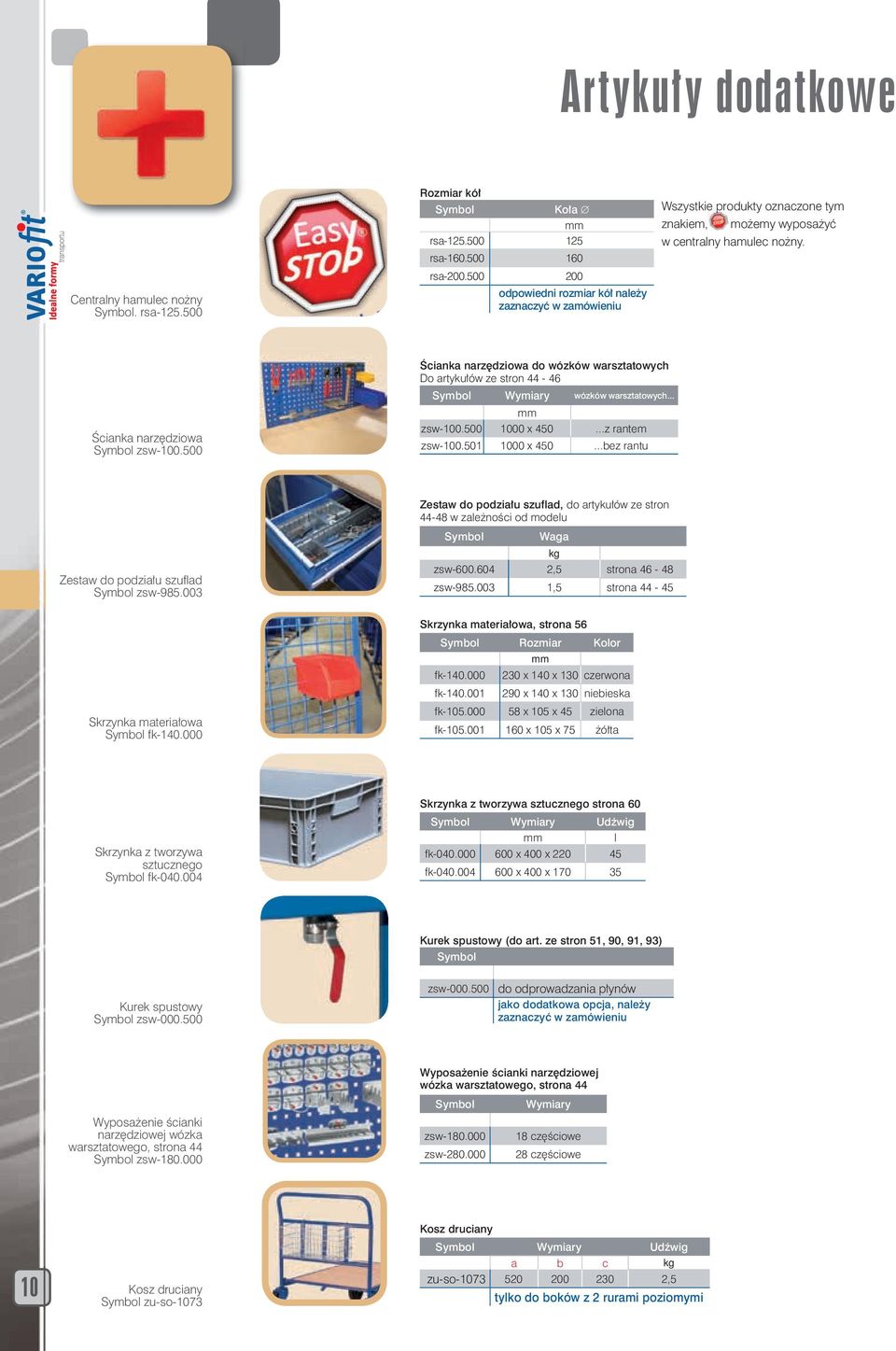

10 Artykuły dodatkowe Centralny hamulec nożny Symbol. rsa Rozmiar kół Symbol Koła mm rsa rsa rsa odpowiedni rozmiar kół należy zaznaczyć w zamówieniu Wszystkie produkty oznaczone tym znakiem, możemy wyposażyć w centralny hamulec nożny. Ścianka narzędziowa do wózków warsztatowych Do artykułów ze stron Ścianka narzędziowa Symbol zsw Symbol Wymiary wózków warsztatowych... mm zsw x z rantem zsw x bez rantu Zestaw do podziału szuflad, do artykułów ze stron w zależności od modelu Zestaw do podziału szuflad Symbol zsw Symbol Waga kg zsw ,5 strona zsw ,5 strona Skrzynka materiałowa, strona 56 Skrzynka materiałowa Symbol fk Symbol Rozmiar Kolor mm fk x 140 x 130 czerwona fk x 140 x 130 niebieska fk x 105 x 45 zielona fk x 105 x 75 żółta Skrzynka z tworzywa sztucznego strona 60 Skrzynka z tworzywa sztucznego Symbol fk Symbol Wymiary Udźwig mm l fk x 400 x fk x 400 x Kurek spustowy (do art. ze stron 51, 90, 91, 93) Symbol Kurek spustowy Symbol zsw zsw do odprowadzania płynów jako dodatkowa opcja, należy zaznaczyć w zamówieniu Wyposażenie ścianki narzędziowej wózka warsztatowego, strona 44 Wyposażenie ścianki narzędziowej wózka warsztatowego, strona 44 Symbol zsw Symbol zsw zsw Wymiary 18 częściowe 28 częściowe Kosz druciany 10 Kosz druciany Symbol zu-so-1073 Symbol Wymiary Udźwig a b c kg zu-so ,5 tylko do boków z 2 rurami poziomymi

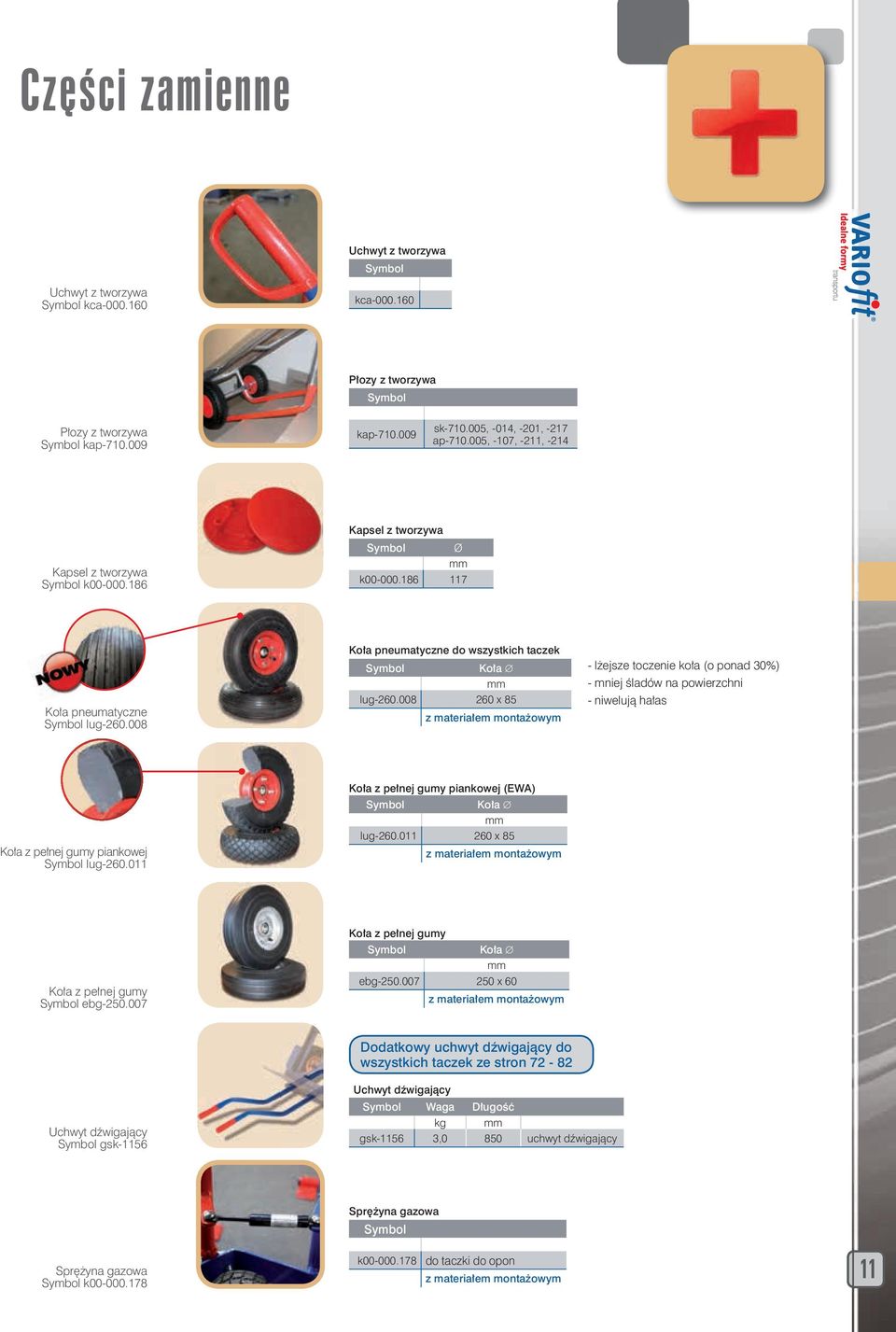

11 Części zamienne Uchwyt z tworzywa Symbol Uchwyt z tworzywa Symbol kca kca Płozy z tworzywa Symbol Płozy z tworzywa Symbol kap kap sk , -014, -201, -217 ap , -107, -211, -214 Kapsel z tworzywa Symbol k Kapsel z tworzywa Symbol Ø mm k Koła pneumatyczne Symbol lug Koła pneumatyczne do wszystkich taczek Symbol Koła mm lug x 85 z materiałem montażowym - lżejsze toczenie koła (o ponad 30%) - mniej śladów na powierzchni - niwelują hałas Koła z pełnej gumy piankowej Symbol lug Koła z pełnej gumy piankowej (EWA) Symbol Koła mm lug x 85 z materiałem montażowym Koła z pełnej gumy Symbol ebg Koła z pełnej gumy Symbol Koła mm ebg x 60 z materiałem montażowym Dodatkowy uchwyt dźwigający do wszystkich taczek ze stron Uchwyt dźwigający Symbol gsk-1156 Uchwyt dźwigający Symbol Waga Długość kg mm gsk ,0 850 uchwyt dźwigający Sprężyna gazowa Symbol Sprężyna gazowa Symbol k k do taczki do opon z materiałem montażowym 11

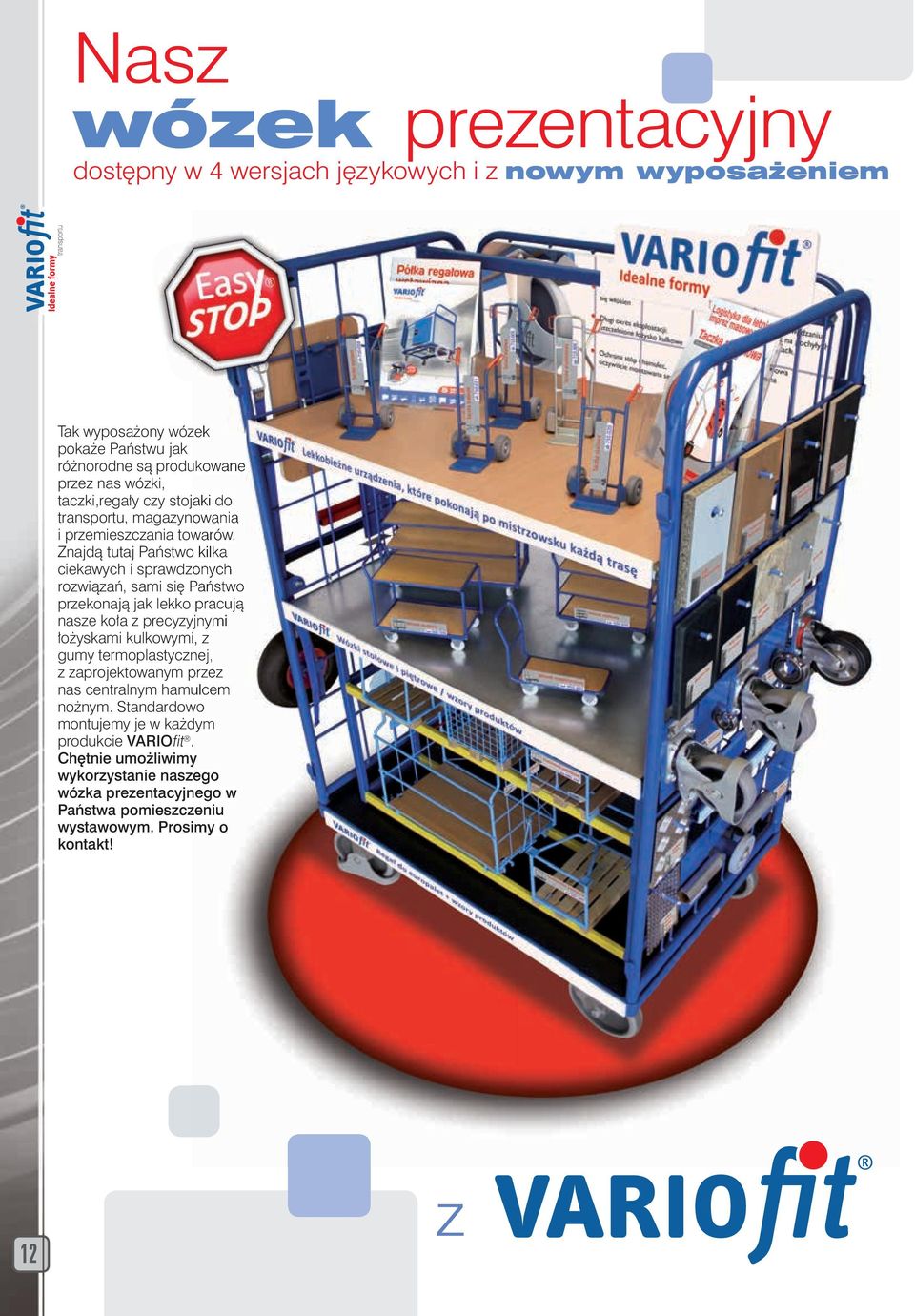

12 Nasz wózek prezentacyjny dostępny w 4 wersjach językowych i z nowym wyposażeniem Tak wyposażony wózek pokaże Państwu jak różnorodne są produkowane przez nas wózki, taczki,regały czy stojaki do transportu, magazynowania i przemieszczania towarów. Znajdą tutaj Państwo kilka ciekawych i sprawdzonych rozwiązań, sami się Państwo przekonają jak lekko pracują nasze koła z precyzyjnymi łożyskami kulkowymi, z gumy termoplastycznej, z zaprojektowanym przez nas centralnym hamulcem nożnym. Standardowo montujemy je w każdym produkcie VARIOfit. Chętnie umożliwimy wykorzystanie naszego wózka prezentacyjnego w Państwa pomieszczeniu wystawowym. Prosimy o kontakt! 12 z

13 Wòzki magazynowe Wòzki platformowe

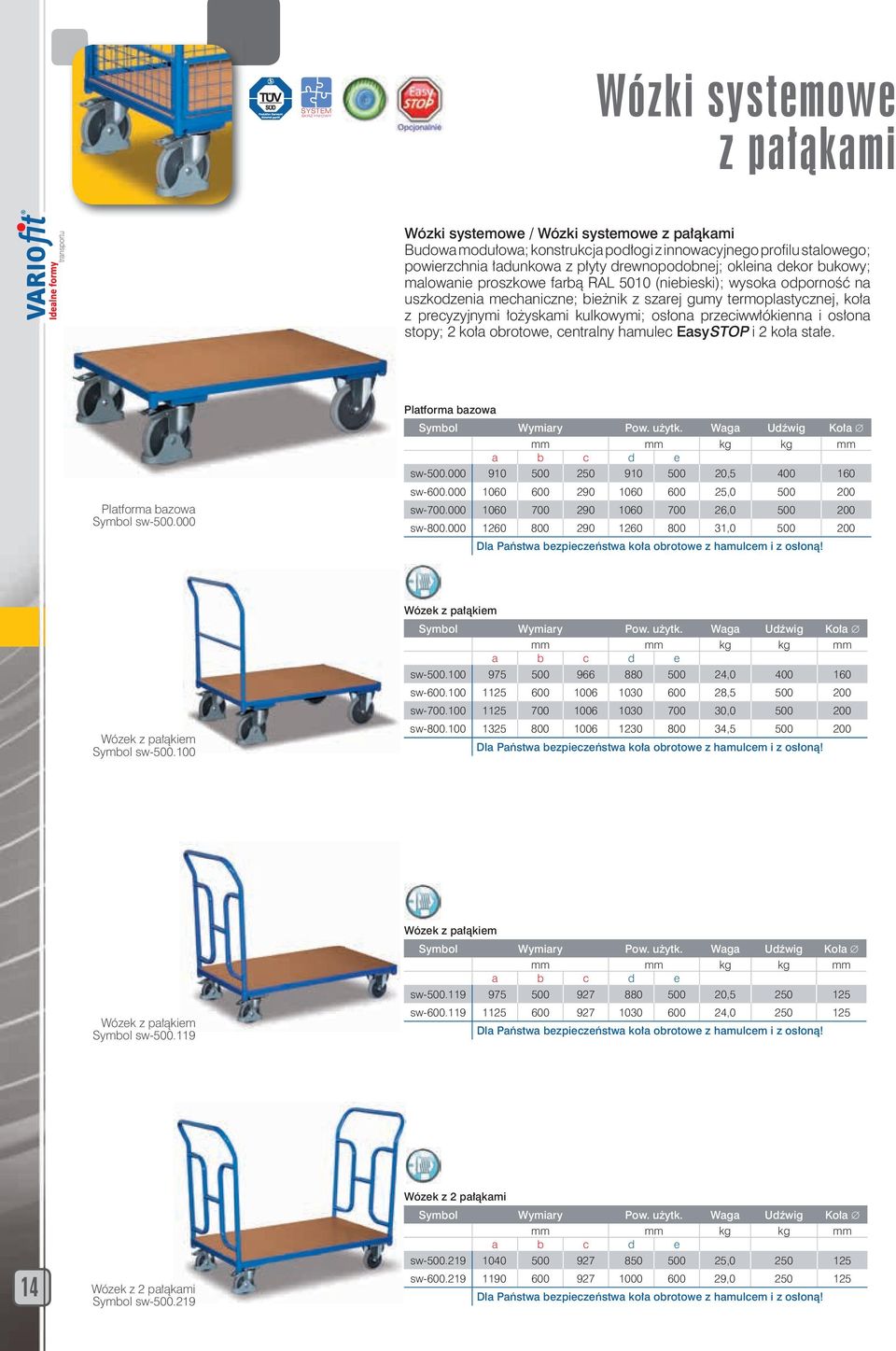

14 SYSTEM SKRZYNIOWY Wózki systemowe z pałąkami Wózki systemowe / Wózki systemowe z pałąkami Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia ładunkowa z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe, centralny hamulec EasySTOP i 2 koła stałe. Platforma bazowa Symbol sw Platforma bazowa sw , sw , sw , sw , Wózek z pałąkiem Symbol sw Wózek z pałąkiem sw , sw , sw , sw , Wózek z pałąkiem Symbol sw Wózek z pałąkiem sw , sw , Wózek z 2 pałąkami Symbol sw Wózek z 2 pałąkami sw , sw ,

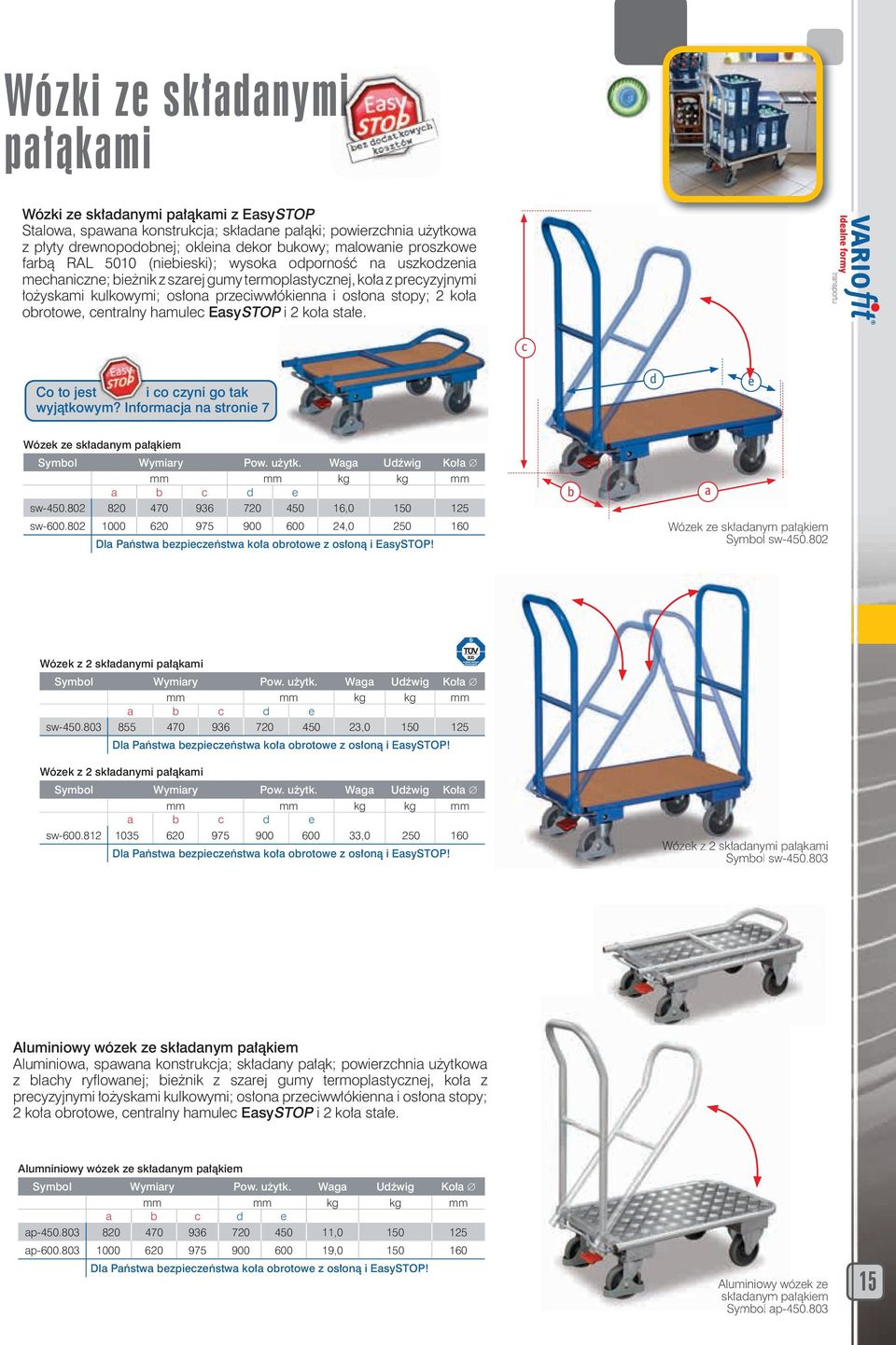

15 Wózki ze składanymi pałąkami Wózki ze składanymi pałąkami z EasySTOP Stalowa, spawana konstrukcja; składane pałąki; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe, centralny hamulec EasySTOP i 2 koła stałe. c Co to jest i co czyni go tak wyjątkowym? Informacja na stronie 7 d e Wózek ze składanym pałąkiem sw , sw , Dla Państwa bezpieczeństwa koła obrotowe z osłoną i EasySTOP! b a Wózek ze składanym pałąkiem Symbol sw Wózek z 2 składanymi pałąkami Wózek z 2 składanymi pałąkami sw , Dla Państwa bezpieczeństwa koła obrotowe z osłoną i EasySTOP! sw , Dla Państwa bezpieczeństwa koła obrotowe z osłoną i EasySTOP! Wózek z 2 składanymi pałąkami Symbol sw Aluminiowy wózek ze składanym pałąkiem Aluminiowa, spawana konstrukcja; składany pałąk; powierzchnia użytkowa z blachy ryflowanej; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe, centralny hamulec EasySTOP i 2 koła stałe. Alumniniowy wózek ze składanym pałąkiem ap , ap , Dla Państwa bezpieczeństwa koła obrotowe z osłoną i EasySTOP! Aluminiowy wózek ze składanym pałąkiem Symbol ap

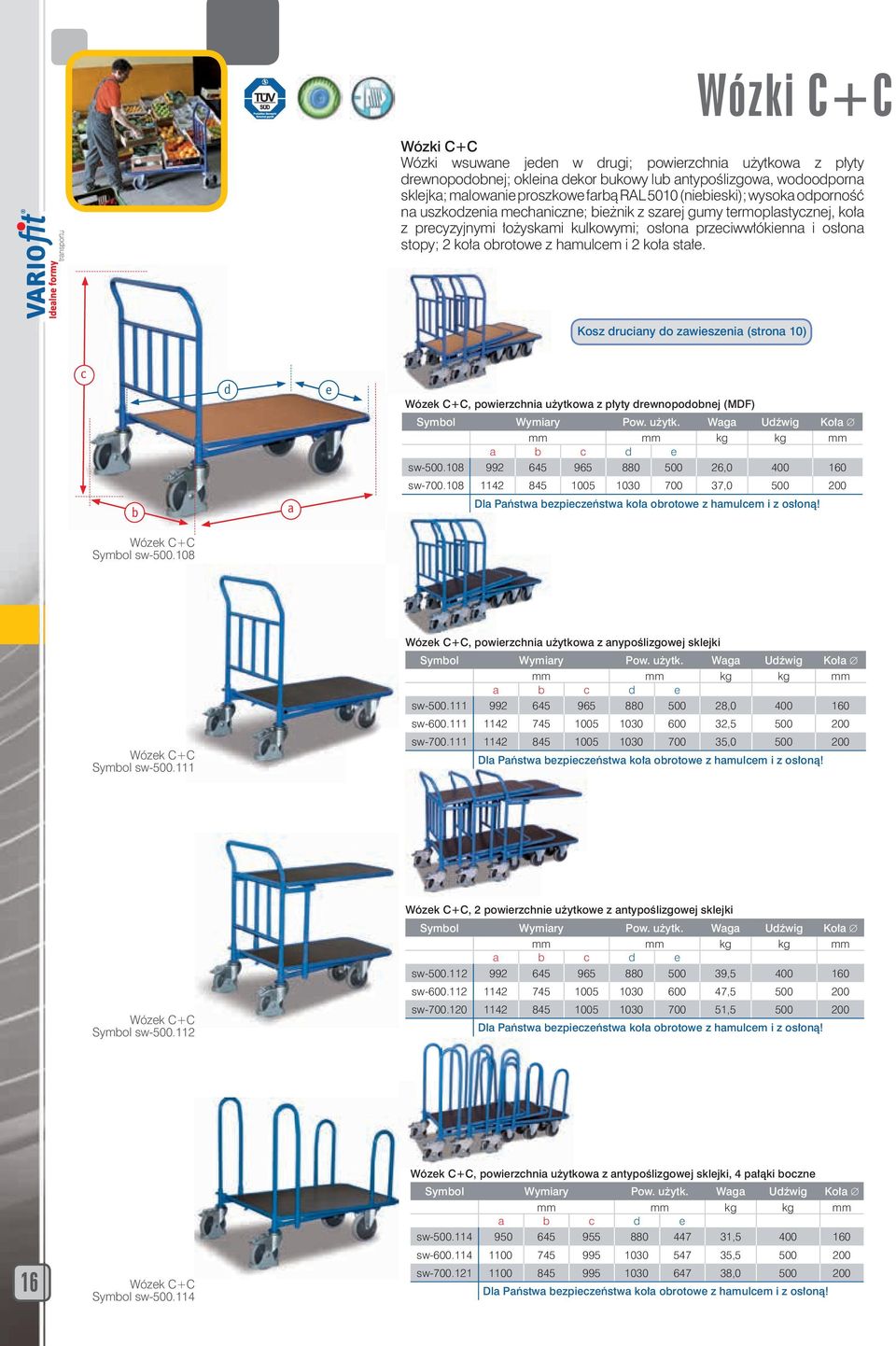

16 Wózki C+C Wózki C+C Wózki wsuwane jeden w drugi; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy lub antypoślizgowa, wodoodporna sklejka; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Kosz druciany do zawieszenia (strona 10) c d e Wózek C+C, powierzchnia użytkowa z płyty drewnopodobnej (MDF) sw , sw , b a Wózek C+C Symbol sw Wózek C+C, powierzchnia użytkowa z anypoślizgowej sklejki sw , sw , Wózek C+C Symbol sw sw , Wózek C+C, 2 powierzchnie użytkowe z antypoślizgowej sklejki sw , sw , Wózek C+C Symbol sw sw , Wózek C+C Symbol sw Wózek C+C, powierzchnia użytkowa z antypoślizgowej sklejki, 4 pałąki boczne sw , sw , sw ,

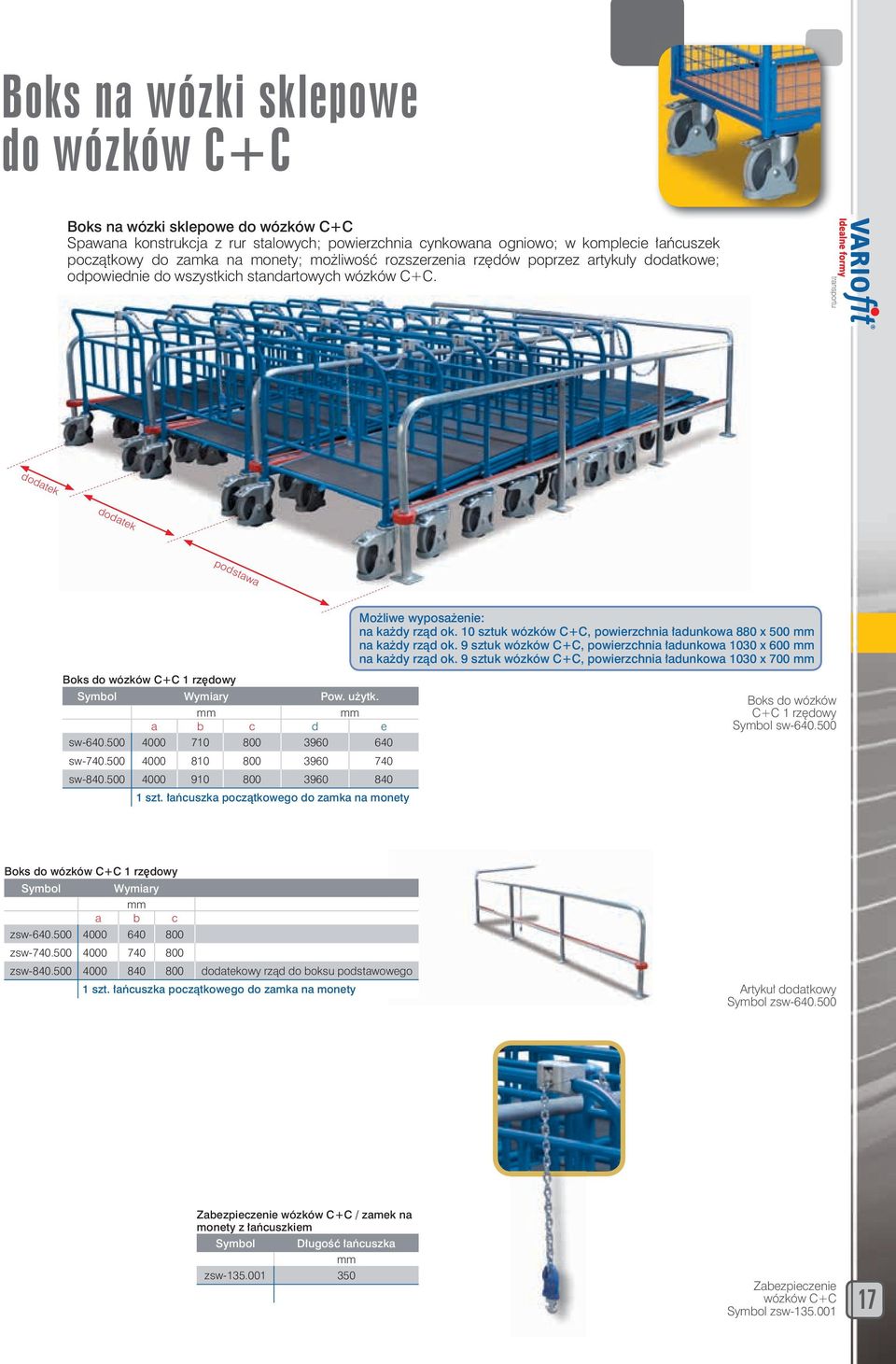

17 podstawa Boks na wózki sklepowe do wózków C+C Boks na wózki sklepowe do wózków C+C Spawana konstrukcja z rur stalowych; powierzchnia cynkowana ogniowo; w komplecie łańcuszek początkowy do zamka na monety; możliwość rozszerzenia rzędów poprzez artykuły dodatkowe; odpowiednie do wszystkich standartowych wózków C+C. dodatek dodatek Możliwe wyposażenie: na każdy rząd ok. 10 sztuk wózków C+C, powierzchnia ładunkowa 880 x 500 mm na każdy rząd ok. 9 sztuk wózków C+C, powierzchnia ładunkowa 1030 x 600 mm na każdy rząd ok. 9 sztuk wózków C+C, powierzchnia ładunkowa 1030 x 700 mm Boks do wózków C+C 1 rzędowy Symbol Wymiary Pow. użytk. mm mm sw sw sw szt. łańcuszka początkowego do zamka na monety Boks do wózków C+C 1 rzędowy Symbol sw Boks do wózków C+C 1 rzędowy Symbol Wymiary mm a b c zsw zsw zsw dodatekowy rząd do boksu podstawowego 1 szt. łańcuszka początkowego do zamka na monety Artykuł dodatkowy Symbol zsw Zabezpieczenie wózków C+C / zamek na monety z łańcuszkiem Symbol Długość łańcuszka mm zsw Zabezpieczenie wózków C+C Symbol zsw

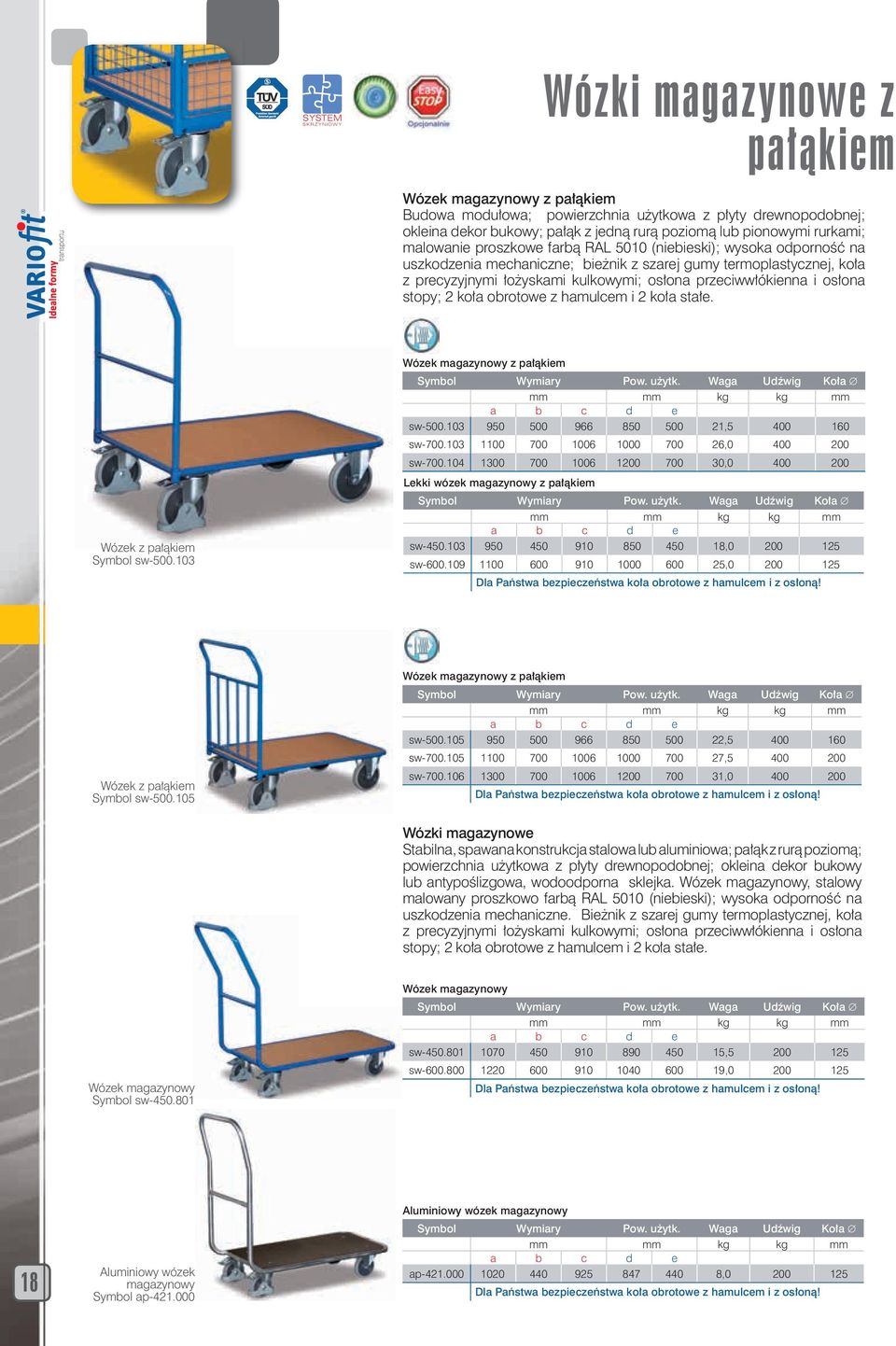

18 SYSTEM SKRZYNIOWY Wózki magazynowe z pałąkiem Wózek magazynowy z pałąkiem Budowa modułowa; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; pałąk z jedną rurą poziomą lub pionowymi rurkami; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek z pałąkiem Symbol sw Wózek magazynowy z pałąkiem sw , sw , sw , Lekki wózek magazynowy z pałąkiem sw , sw , Wózek z pałąkiem Symbol sw Wózek magazynowy z pałąkiem sw , sw , sw , Wózki magazynowe Stabilna, spawana konstrukcja stalowa lub aluminiowa; pałąk z rurą poziomą; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy lub antypoślizgowa, wodoodporna sklejka. Wózek magazynowy, stalowy malowany proszkowo farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne. Bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek magazynowy Symbol sw Wózek magazynowy sw , sw , Aluminiowy wózek magazynowy Symbol ap Aluminiowy wózek magazynowy ap ,

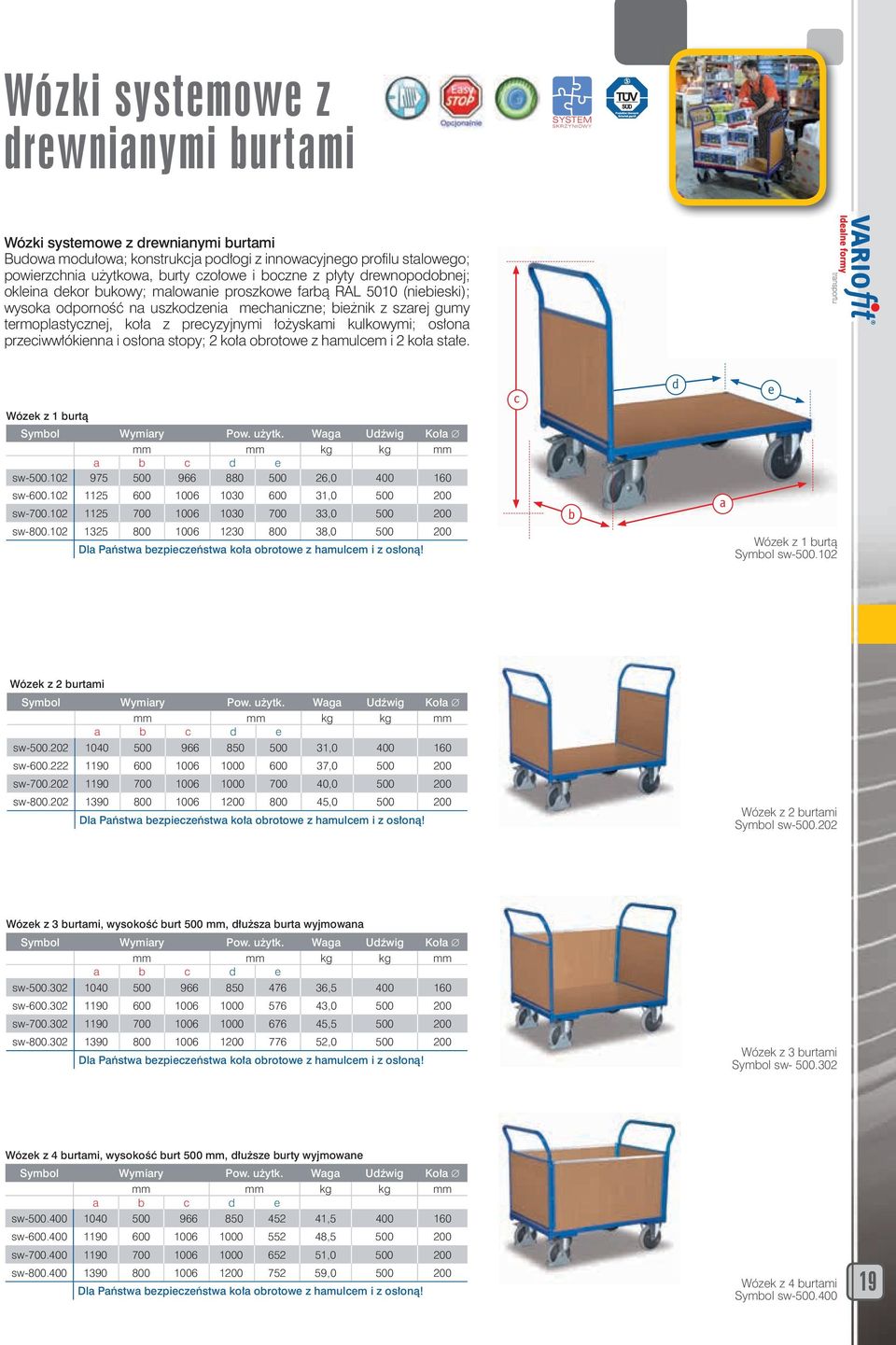

19 Wózki systemowe z drewnianymi burtami SYSTEM SKRZYNIOWY Wózki systemowe z drewnianymi burtami Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa, burty czołowe i boczne z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek z 1 burtą c d e sw , sw , sw , sw , b a Wózek z 1 burtą Symbol sw Wózek z 2 burtami sw , sw , sw , sw , Wózek z 2 burtami Symbol sw Wózek z 3 burtami, wysokość burt 500 mm, dłuższa burta wyjmowana sw , sw , sw , sw , Wózek z 3 burtami Symbol sw Wózek z 4 burtami, wysokość burt 500 mm, dłuższe burty wyjmowane sw , sw , sw , sw , Wózek z 4 burtami Symbol sw

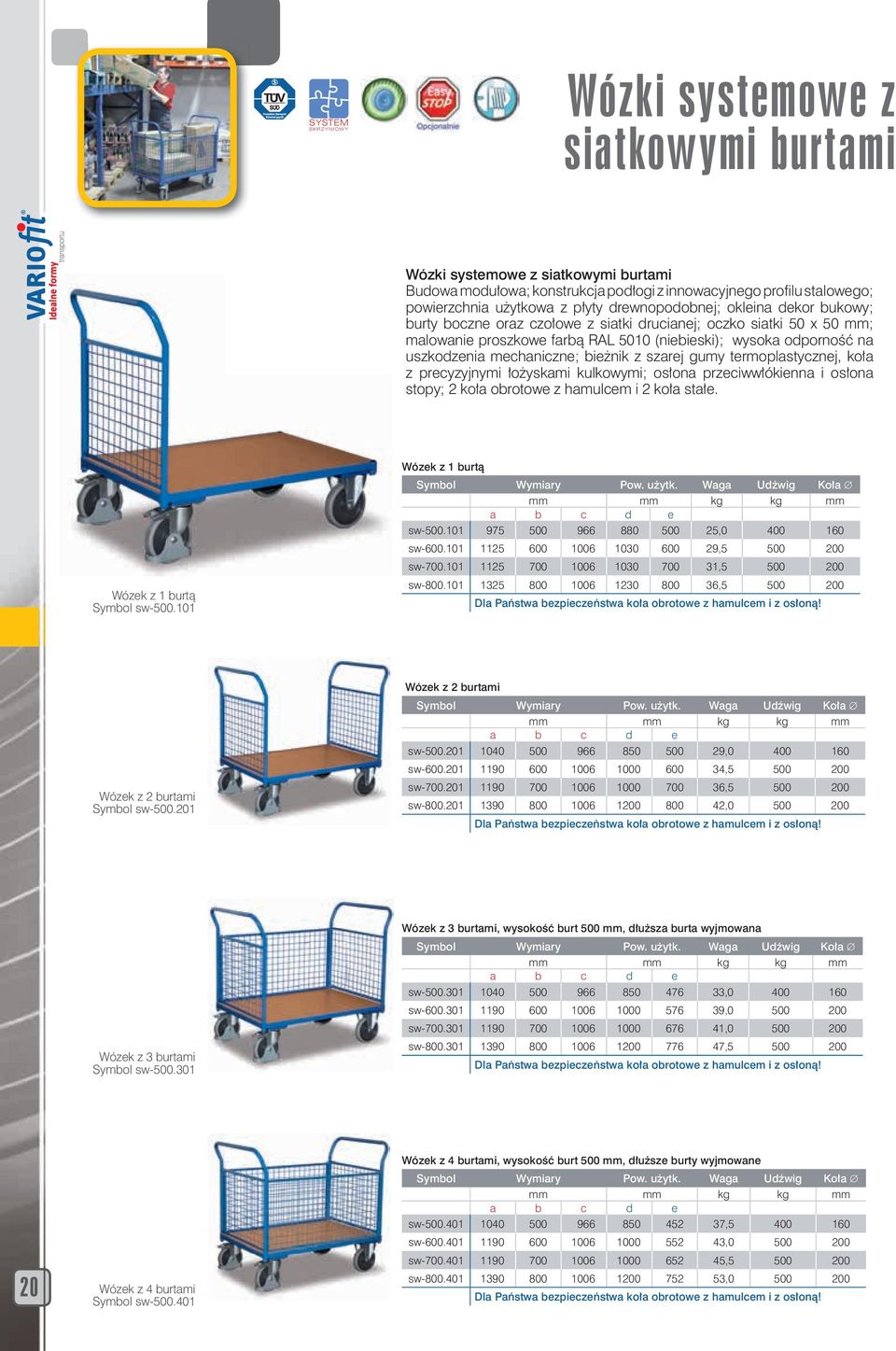

20 SYSTEM SKRZYNIOWY Wózki systemowe z siatkowymi burtami Wózki systemowe z siatkowymi burtami Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; burty boczne oraz czołowe z siatki drucianej; oczko siatki 50 x 50 mm; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek z 1 burtą Symbol sw Wózek z 1 burtą sw , sw , sw , sw , Wózek z 2 burtami Symbol sw Wózek z 2 burtami sw , sw , sw , sw , Wózek z 3 burtami Symbol sw Wózek z 3 burtami, wysokość burt 500 mm, dłuższa burta wyjmowana sw , sw , sw , sw , Wózek z 4 burtami Symbol sw Wózek z 4 burtami, wysokość burt 500 mm, dłuższe burty wyjmowane sw , sw , sw , sw ,

21 Wózki do transportu ciężkiego SYSTEM SKRZYNIOWY Wózki do transportu ciężkiego Konstrukcja platformy z innowacyjnego profilu stalowego; powierzchnia użytkowa, burty czołowe i boczne z antypoślizgowej, wodoodpornej sklejki; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik pełna guma elastyczna, felga aluminiowa; piasta z łożyskiem kulkowym; osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek ręczny z pałąkiem sw , c d e sw , sw , sw , b a Wózek ręczny z 1 burtą sw , sw , sw , sw , Wózek z pałąkiem Symbol sw Wózek z 1 burtą Symbol sw Wózek ręczny z 2 burtami sw , sw , sw , sw , Wózek z 2 burtami Symbol sw Wózek ręczny z 3 burtami, wysokość burt 500 mm, dłuższa burta wyjmowana sw , sw , sw , sw , Wózek z 3 burtami Symbol sw Wózek ręczny z 4 burtami, wysokość burt 500 mm, dłuższe burty wyjmowane sw , sw , sw , sw , Wózek z 4 burtami Symbol sw

22 22 Guma termoplastyczna Symbol zu-1225 Wózek do transportu ciężkiego Symbol zu-1226 Wózek z kłonicami Symbol sw-1300 Wózek z 1 burtą Symbol sw-1302 Wózek z 2 burtami Symbol sw-1303 Wózek z 3 burtami Symbol sw-1307 Wózek z 4 burtami Symbol sw-1304 SYSTEM SKRZYNIOWY Wózki do transportu ciężkiego Wózki do transportu ciężkiego W 3 różnych rozmiarach; zróżnicowana nośność; z lub bez podłogi z antypoślizgowej, wodoodpornej sklejki; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, bezśladowej, z precyzyjnym łożyskiem kulkowym; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Przy nośności od 1200 kg, koła z precyzyjnymi łożyskami kulkowymi, elastyczne z pełnej gumy z felgą aluminiową; osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe; wysokość burt bocznych i czołowych: 800 mm; długość kłonic: 600 mm; wysokość załadunkowa: 305 mm. Wózek do transportu ciężkiego, model podstawowy zu-1225 GT , zu-1226 KE , zu-1227 GT , zu-1228 KE , zu-1229 GT , zu-1230 KE , GT = guma termoplastyczna, KE = koła elastyczne Wózek z kłonicami sw-1310 GT , sw-1300 KE , sw-1610 GT , sw-1600 KE , sw-2010 GT , sw-2000 KE , GT = guma termoplastyczna, KE = koła elastyczne Wózek z 1 burtą sw-1312 GT , sw-1302 KE , sw-1612 GT , sw-1602 KE , sw-2012 GT , sw-2002 KE , GT = guma termoplastyczna, KE = koła elastyczne Wózek z 2 burtami sw-1313 GT , sw-1303 KE , sw-1613 GT , sw-1603 KE , sw-2013 GT , sw-2003 KE , GT = guma termoplastyczna, KE = koła elastyczne Wózek z 3 burtami, dłuższa burta wyjmowana sw-1317 GT , sw-1307 KE , sw-1617 GT , sw-1607 KE , sw-2017 GT , sw-2007 KE , GT = guma termoplastyczna, KE = koła elastyczne Wózek z 4 burtami, dłuższe burty wyjmowane Symbol Wymiary Pow.użytk. Waga Udźwig Koła sw-1314 GT , sw-1304 KE , sw-1614 GT , sw-1604 KE , sw-2014 GT , sw-2004 KE , GT = guma termoplastyczna, KE = koła elastyczne

23 Wózki skrzyniowe Wózki skrzyniowe Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe; wysokość użytkowa w każdym przypadku 800 mm; wszystkie wózki z otwieraną w połowie przednią ścianą. d e c Wózek skrzyniowy, siatkowy, oczka siatki 50 x 50 mm SYSTEM SKRZYNIOWY sw , sw , b a Wózek skrzyniowy Symbol sw Wózek skrzyniowy z płytą drewnopodobną (MDF) SYSTEM SKRZYNIOWY sw , sw , Wózek skrzyniowy Konstrukcja z kątowników stalowych; spawany; z uchwytem; powierzchnia użytkowa, ściany boczne i dach z płyty drewnopodobnej; okleina dekor bukowy; pierścień na kłódkę; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność za uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe; wysokość użytkowa w każdym przypadku 800 mm; wszystkie wózki z otwieraną w połowie przednią ścianą. Wózek skrzyniowy Symbol sw Wózek skrzyniowy ze wspawaną siatką drucianą 50 x 50 mm, wieko podwójnie składane, zamykane (dostosowane do kłódki) sw , Wózek skrzyniowy Symbol sw sw , Wózek skrzyniowy z płytą drewnopodobną (MDF), wieko podwójnie składane, zamykane (dostosowane do kłódki) sw , sw , Wózek skrzyniowy Symbolsw Wózek skrzyniowy z blachy z otwieranym wiekiem, 2 szt. siłowników gazowych, zamykany (dostosowany do kłódki) sw , sw , Wózek skrzyniowy bez wieka sw , sw , Wózek skrzyniowy bez wieka Symbol sw Wózek skrzyniowy Symbol sw

24 SYSTEM SKRZYNIOWY Magazynowe wózki skrzyniowe z pałąkami d e Magazynowe wózki skrzyniowe z pałąkami Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa, burty boczne i czołowe z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. c b Wózek skrzyniowy Symbol sw a Wózek skrzyniowy z 4 siatkowymi burtami, wysokość burt 200 mm, oczka siatki 50 x 50 mm sw , sw , sw , sw , Wózek skrzyniowy Symbol sw Wózek skrzyniowy z 4 wyjmowanymi drewnianymi burtami, wysokość burt 200 mm sw , sw , sw , sw , Wózek z pałąkami bocznymi Symbol sw Wózek z pałąkami bocznymi wypełnionymi płytą drewnopodobną (MDF), wysokość pałąków 746 mm sw , sw , sw ,

25 Magazynowe wózki z pałąkami SYSTEM SKRZYNIOWY Wózek z pałąkami bocznymi wypełnionymi siatką drucianą (50 x 50 mm), wysokość pałąków 746 mm sw , sw , sw , Wózek z pałąkami bocznymi Symbol sw Wózek z 2 pałąkami, wysokość pałąków 746 mm sw , sw , sw , Wózek z 2 pałąkami Symbol sw Wózek z 4 pałąkami bocznymi, wysokość pałąków 731 mm sw , sw , sw , sw , Wózek z 4 pałąkami Symbol sw

26 SYSTEM SKRZYNIOWY Wózki ESD (Wózki przewodzące ładunki elektryczne) c d e Wózki ESD Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa z płyty wiórowej (jasno szarej) przewodzącej ładunki elektryczne; malowanie proszkowe farbą RAL 7024 (grafitowo-szary) z powłoką przewodzącą ładunki elektryczne; wysoka odporność na uszkodzenia mechaniczne; koła z przewodzącej elektryczność pełnej gumy z precyzyjnymi łożyskami kulkowymi, felga z tworzywa; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. b Wózek ESD Symbol sw a Wózek stołowy ESD z 2 powierzchniami użytkowymi sw , sw , Wózek ESD Symbol sw Wózek stołowy ESD z 3 powierzchniami użytkowymi sw , sw , Wózek ESD Symbol sw Wózek stołowy ESD z 2 powierzchniami użytkowymi sw , sw , sw , sw , Wózek ESD Symbol sw Wózek stołowy ESD z 3 powierzchniami użytkowymi sw , sw , sw , sw ,

27 SYSTEM SKRZYNIOWY Odpowiednie wózki do zastosowania w sytuacji gdzie istnieje potrzeba zapobiegania gromadzenia się ładunków elektrycznych (przewóz urządzeń elektronicznych itp.) Wózek piętrowy ESD z 3 półkami sw , sw , sw , sw , Wózek ESD Symbol sw Wózek piętrowy ESD wysoki z 3 półkami sw , sw , sw , sw , Wózek ESD Symbol sw Artykuły dodatkowe Symbol Wymiary Pow. użytk. Waga Udźwig mm mm kg kg zsw x x 500 7,0 80 dodatkowa półka zsw x x 600 9,0 80 dodatkowa półka zsw x x ,5 80 dodatkowa półka zsw x x ,0 80 dodatkowa półka Wózek piętrowy ESD wysoki z 5 półkami sw , sw , sw , sw , Wózek ESD Symbol sw

28 SYSTEM SKRZYNIOWY Lekkie wózki stołowe Lekkie wózki stołowe Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; półki umieszczone w ramie z kątowników; powierzchnia użytkowa z krawędzią o wysokości 12 mm; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek stołowy Symbol sw Wózek stołowy z 2 powierzchniami użytkowymi sw , sw , Wózek stołowy Symbol sw Wózek stołowy z 3 powierzchniami użytkowymi sw , sw , Wózek stołowy Symbol sw Wózek stołowy z 2 powierzchniami użytkowymi i 2 zamykanymi szufladami. Zestaw do podziału szuflad dostępny jako wyposażenie dodatkowe (str.10) sw , Dostępny także w wersji ESD na stronie 26 Wózek stołowy Symbol sw Wózek stołowy z 2 powierzchniami użytkowymi sw , sw , Dostępny także w wersji ESD na stronie 26 Wózek stołowy Symbol sw Wózek stołowy z 3 powierzchniami użytkowymi sw , sw , Wózek stołowy Symbol sw Wózek stołowy z 2 powierzchniami użytkowymi i 2 zamykanymi szufladami. Zestaw do podziału szuflad dostępny jako wyposażenie dodatkowe (str.10) sw ,

29 Ciężkie wózki stołowe SYSTEM SKRZYNIOWY Ciężkie wózki stołowe Wysoka nośność; budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy lub antypoślizgowa, wodoodporna sklejka; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej z precyzyjnymi łożyskami kulkowymi, felga z tworzywa, albo z elastycznej pełnej gumy, felga aluminiowa; łożysko kulkowe; osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. d e c Ciężki wózek stołowy z 2 powierzchniami użytkowymi z blachy ocynkowanej sw , sw , Ciężki wózek stołowy z 2 powierzchniami użytkowymi z płyty drewnopodobnej (MDF) b a Ciężki wózek stołowy Symbol sw sw , sw , sw , Dostępny także w wersji ESD na stronie 26 sw , Ciężki wózek stołowy z 2 powierzchniami użytkowymi z antypoślizgowej sklejki Ciężki wózek stołowy Symbol sw sw , sw , sw , sw , Ciężki wózek stołowy Symbol sw Ciężki wózek stołowy z 3 powierzchniami użytkowymi z płyty drewnopodobnej (MDF) sw , sw , Dostępny także w wersji ESD na stronie 26 sw , sw , Ciężki wózek stołowy Symbol sw Ciężki wózek stołowy z 3 powierzchniami użytkowymi z antypoślizgowej sklejki sw , sw , sw , sw , Ciężki wózek stołowy Symbol sw Ciężki wózek stołowy z 4 powierzchniami użytkowymi z płyty drewnopodobnej (MDF) sw , sw , Ciężki wózek stołowy Symbol sw

30 SYSTEM SKRZYNIOWY Wózki stołowe Wózki stołowe Budowa modułowa; powierzchnie użytkowe z płyty drewnopodobnej; okleina dekor bukowy; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Wózek ręczny Symbol sw Wózek ręczny z pałąkiem sw , sw , sw , Wózek stołowy z 2 powierzchniami użytkowymi, górna półka zawieszana (nośność 80 kg) Wózek stołowy Symbol sw sw , sw , Wózki stołowe Spawana konstrukcja stalowa lub aluminiowa; powierzchnie użytkowe z płyty drewnopodobnej; okleina dekor bukowy; z krawędzią o wysokości 20 mm; stalowy wózek stołowy malowany farbą proszkową RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. Stalowy wózek stołowy Symbol st Stalowy wózek stołowy st , Aluminiowy wózek stołowy Symbol ap Aluminiowy wózek stołowy ap ,

31 Wózki do paczek SYSTEM SKRZYNIOWY Wózki do paczek Budowa modułowa; uchwyt do pchania; konstrukcja podłogi z innowacyjnego profilu stalowego, konstrukcja spawana ze stali; powierzchnia użytkowa z płyty drewnopodobnej; okleina dekor bukowy; opcjonalnie półki; drabinka do ich zawieszania co 120 mm; ściany czołowe i boczne z siatki; oczko siatki 120 x 120 mm; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; bieżnik z szarej gumy termoplastycznej, koła z precyzyjnymi łożyskami kulkowymi; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. c d e Wysoki wózek do paczek, 3 ściany sw , sw , sw , sw , Niski wózek do paczek, 3 ściany b a Wysoki wózek do paczek Symbol sw sw , sw , sw , sw , Artykuły dodatkowe Niski wózek do paczek Symbol sw Symbol Wymiary Pow. użytk. Waga Udźwig mm kg kg zsw x x 500 7,5 80 dodatkowa półka z zaczepami z kątownika zsw x x ,5 80 dodatkowa półka z zaczepami z kątownika zsw x x ,5 80 dodatkowa półka z zaczepami z kątownika zsw x x ,5 80 dodatkowa półka z zaczepami z kątownika gsw x x 500 7,5 - dodatkowa ściana wysoka gsw x x 700 8,0 - dodatkowa ściana wysoka gsw x x 800 9,5 - dodatkowa ściana wysoka Wysoki wózek do paczek, 4 ściany sw , sw , sw , sw , Wysoki wózek do paczek Symbol sw Niski wózek do paczek, 4 ściany sw , sw , sw , sw , Niski wózek do paczek Symbol sw

32 SYSTEM SKRZYNIOWY SKRZYNIOWY SKRZYNIOWY Wózek piętrowy Symbol sw c b Wózki piętrowe Wózki piętrowe z podłogą Budowa modułowa; konstrukcja podłogi z innowacyjnego profilu stalowego; powierzchnia użytkowa i półki z płyty drewnopodobnej; okleina dekor bukowy; możliwość zastosowania wkładanych półek; drabinka do ich zawieszania co 120 mm; nośność półki 80 kg; ściany z siatki; oczko siatki 120 x 120 mm; malowanie proszkowe farbą RAL 5010 (niebieski); wysoka odporność na uszkodzenia mechaniczne; koła z precyzyjnymi łożyskami kulkowymi, bieżnik z szarej gumy termoplastycznej; osłona przeciwwłókienna i osłona stopy; 2 koła obrotowe z hamulcem i 2 koła stałe. d e Wózek piętrowy, 2 ściany i 3 półki sw , sw , sw , sw , a SYSTEM Wózek piętrowy Symbol sw Wózek piętrowy wysoki, 2 ściany i 4 półki sw , sw , sw , sw , Dodatkowe ściany i półki można znaleźć na stronie 31 i 32 SYSTEM Wózek piętrowy Symbol sw Wózek piętrowy wysoki, 2 ściany i 5 półek sw , sw , sw , sw , Artykuły dodatkowe Symbol Pow. użytk. Waga mm kg gsw dodatkowa ściana niska 925 x 820 mm 850 x 500 5,5 gsw dodatkowa ściana niska 925 x 970 mm 1000 x 700 6,5 gsw dodatkowa ściana niska 925 x 1170 mm 1200 x 800 8,5 Wózek piętrowy Symbol sw Wózek piętrowy z 3 składanymi półkami i 3 ścianami z siatki sw Etagenwagen sw Artikel 500 Nr. sw Wózek piętrowy Symbol sw Wózek piętrowy z 3 składanymi półkami sw sw ,

33 SYSTEM SKRZYNIOWY Wózek piętrowy, 4 ściany i 3 półki sw , sw , sw , sw , Wózek piętrowy Symbol sw Wózek piętrowy, 4 ściany i 4 półki sw , sw , sw , sw , Wózek piętrowy Symbol sw Wózek piętrowy, 3 ściany i 3 półki sw , sw , sw , sw , Wózek piętrowy Symbol sw Dodatkowe ściany i półki można znaleźć na stronie 31 i 32 Wózek piętrowy wysoki, 3 ściany i 4 półki sw , sw sw , sw , Wózek piętrowy Symbol sw Wózek piętrowy wysoki, 3 ściany i 5 półek sw , sw , sw , sw , Wózek piętrowy Symbol sw
