OPIS PRZEDMIOTU ZAMÓWIENIA. Wyposażenie dla Zakładu Logistyki i Systemów Transportowych. Część nr 3.4.5

Transkrypt

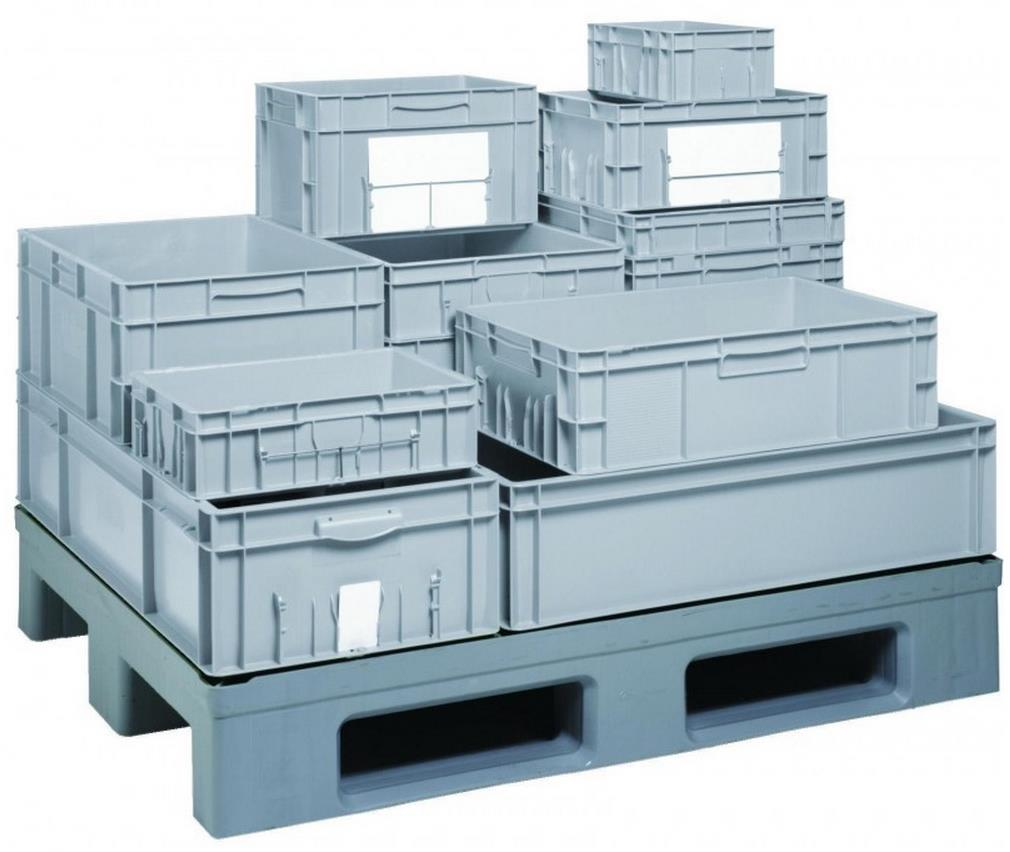

1 Zamówienie publiczne współfinansowane przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Infrastruktura i Środowisko w związku z realizacją projektów pn. Rozbudowa Gmachu Nowej Kreślarni Wydziału Transportu Politechniki Warszawskiej Załącznik nr do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Wyposażenie dla Zakładu Logistyki i Systemów Transportowych Część nr Liczba 1. Zestaw kontenerów plastikowych z wózkiem 1 2. Przenośnik rolkowy nienapędzany składany (3 m) z możliwością zginania 1 3. Wózek widłowy paletowy unoszący ręczny (krótki) 1 Liczba 1. Zestaw kontenerów plastikowych z wózkiem 1 SKŁADNIKI RZECZOWE POZYCJI 1) Kontenery/pojemniki plastikowe. 2) Wózek do przechowywania kontenerów. 3) Dostawa i montaż. WYMAGANIA Kontenery/pojemniki plastikowe Ogólne wymagania: 1) Pojemniki plastikowe z możliwością ustawiania w stosy (euro-kontenery). 2) Wymiary pojemników dopasowane do dzielników wymiarów palety EUR1 (800 x 1200). 3) Materiał: polipropylen. 4) Dno i ścianki pojemnika pełne. 5) Uchwyty muszlowe, otwory uchwytowe lub listwy uchwytowe na każdym pojemniku. 6) Kontenery plastikowe o wymiarach zewnętrznych (długość x szerokość x wysokość): a) 200 x 150 x 120 mm 6 szt. b) 300 x 200 x 120 mm 2 szt. c) 300 x 200 x 220 mm 2 szt. d) 400 x 300 x 120 mm 2 szt. e) 400 x 300 x 220 mm 2 szt. f) 400 x 300 x 320 mm 2 szt. g) 400 x 400 x 120 mm 2 szt. h) 400 x 400 x 220 mm 2 szt. Politechnika Warszawska Biuro Rozwoju i Projektów Strategicznych ul. Polna 50, Warszawa tel , fax: Str. 1 z 6

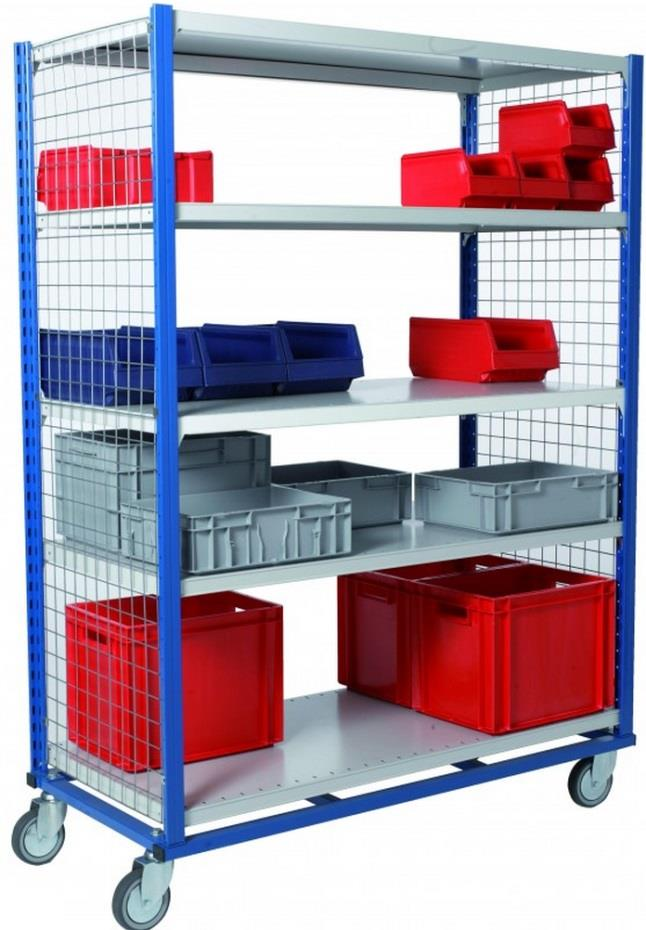

2 Wózek do przechowywania kontenerów 1) Wózek półkowy o konstrukcji modułowej. 2) Słupki nośne z kształtowników z możliwością zmiany wysokości położenia półek (najniższa półka może być zamocowana na stałe). 3) Minimum cztery poziomy składowania. 4) Półki z płyty drewnianej lub metalowej, samodzielne lub na belkach poprzecznych, poziome. 5) Nośność wózka min. 250kg, nośność półki min. 50 kg. 6) Uchwyt do prowadzenia wózka. 7) Długość wózka max mm. 8) Głębokość wózka min. 400 mm. 9) Wysokość wózka mm. 10) Cztery koła z tworzywa o średnicy min. 80 mm z hamulcami zainstalowanymi na przynajmniej dwóch kołach. 11) Pożądane zabezpieczenie przed spadaniem pojemników plastikowych z półek, najlepiej siatkowe 100 x 50mm. 12) Wykończenie malowane proszkowo. WYMAGANIA DODATKOWE 1) Wózek oraz pojemniki należy dostarczyć do laboratorium (Gmach Nowej Kreślarni, ul. Koszykowa 75, Warszawa). 2) Urządzenia powinny pochodzić z legalnej sieci dystrybucyjnej producenta. 3) Wózek i pojemniki powinny być fabrycznie nowe. 4) Wymagana gwarancja producenta lub dystrybutora na min. 12 miesięcy od daty dostarczenia. LICZBA SZTUK: 1 zestaw, w tym 1 wózek i 20 pojemników. OBRAZY POGLĄDOWE Strona 2 z 6

3 Strona 3 z 6

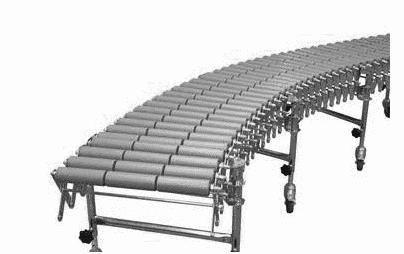

4 Liczba 2. Przenośnik rolkowy nienapędzany składany (3 m) z możliwością zginania 1 SKŁADNIKI RZECZOWE POZYCJI 1) Przenośnik rolkowy. 2) Dostawa i montaż. WYMAGANIA Przenośnik rolkowy Ogólne wymagania: 1) Elastyczny, niezależny przenośnik rolkowy dla transportu. 2) Możliwość kształtowania dowolnego toru przenośnika. 3) Zmienna długość transportowa (rozciągliwy, pantograficzny). 4) Możliwość przemieszczania za pomocą kół skrętnych z hamulcem. 5) Długość po złożeniu: max 2000 mm. 6) Długość po rozciągnięciu: min mm. 7) Wysokość regulowana w zakresie mm lub większym obejmującym podany zakres. 8) Odległość między kolejnymi osiami: przed rozciągnięciem: mm, po rozciągnięciu mm 9) Rolki plastikowe lub metalowe Ø 50 mm, z łożyskami 10) Liczba rolek na osi: 3. 11) Szerokość pasa roboczego mm. 12) Nośność: min. 100 kg. 13) Zderzaki końcowe stałe lub składane po obu stronach. WYMAGANIA DODATKOWE 1) Przenośnik należy dostarczyć do laboratorium (Gmach Nowej Kreślarni, ul. Koszykowa 75, Warszawa). 2) Urządzenie powinno pochodzić z legalnej sieci dystrybucyjnej producenta. 3) Przenośnik powinien być fabrycznie nowy i zmontowany. 4) Wymagana gwarancja producenta lub dystrybutora na min. 12 miesięcy od daty dostarczenia. LICZBA SZTUK: 1 OBRAZY POGLĄDOWE Strona 4 z 6

5 Liczba 3. Wózek widłowy paletowy unoszący ręczny (krótki) 1 SKŁADNIKI RZECZOWE POZYCJI 1) Wózek widłowy paletowy, ręczny, unoszący, prowadzony. 2) Dostawa i montaż. WYMAGANIA Ręczny wózek paletowy Ogólne wymagania: 1) Napęd ręczny 2) Obsługa wózka z pozycji operatora Idącego 3) Unoszenie z wykorzystaniem instalacji hydraulicznej (bezobsługowej) 4) Ogumienie C;V;N Parametry wg standardu VDI ) Udźwig Q (t) min. 2,0 2) Wymiary kół przód (mm) Ø x 50 3) Wymiary kół tył (mm) Ø 82 x ) Liczba kół przód/tył 2/2 lub 2/4 5) Wysokość podnoszenia h3 (mm) min ) Min./maks. wysokość dyszla w pozycji podczas jazdy h14 (mm) max ) Wysokość opuszczonych wideł h13 (mm) max. 90 mm 8) Długość całkowita l1 (mm) max ) Długość korpusu wózka l 2 (mm) max ) Szerokość całkowita b1/b2 (mm) max ) Wymiary wideł s/e/l (mm) max 60/160/800 12) Prześwit pod wózkiem m2 (mm) max ) Szerok. koryt. roboczego dla palety 1000 x 1200 poprzecznie Ast (mm) max ) Szerok. koryt. roboczego dla palety 800 x 1200 wzdłuż Ast (mm) max ) Promień skrętu Wa (mm) max WYMAGANIA DODATKOWE 1) Wózek należy dostarczyć do laboratorium (Gmach Nowej Kreślarni, ul. Koszykowa 75, Warszawa). 2) Urządzenie powinno pochodzić z legalnej sieci dystrybucyjnej producenta. 3) Wózek powinien być fabrycznie nowy i zmontowany. 4) Wymagana gwarancja producenta lub dystrybutora na min. 12 miesięcy od daty dostarczenia. LICZBA SZTUK: 1 Strona 5 z 6

6 OBRAZY POGLĄDOWE Strona 6 z 6
