1 ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU MIESZKALNEGO NA BUDYNEK TERAPII ZAJĘCIOWEJ BIELSKO - BIAŁA ul. OLSZÓWKA 102 Projekt instalacji elektrycznej, odgromowej i oddymiającej Inwestor: SPECJALISTYCZNY PSYCHIATRYCZNY ZOZ BIELSKO - BIAŁA ul. MOSTOWA 1 mgr inż. Piotr Zontek, uprawnienia bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr 87/98 B-B w zakresie instalacji elektrycznej projektował: mgr inż. Paweł Płonka, uprawnienia bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr 86/98 B-B sprawdzający: ZAWARTOŚĆ OPRACOWANIA: CZĘŚĆ OPISOWA Opis techniczny Zestawienie materiałów podstawowych CZĘŚĆ RYSUNKOWA 1. Plan instalacji elektrycznej - parter - skala 1: Plan instalacji elektrycznej - piętro - skala 1: Plan instalacji elektrycznej - piwnica - skala 1: Plan instalacji odgromowej - skala 1: Schemat układu pomiarowego 6. Schemat rozdzielnicy głównej 7. Schemat instalacji oddymiania

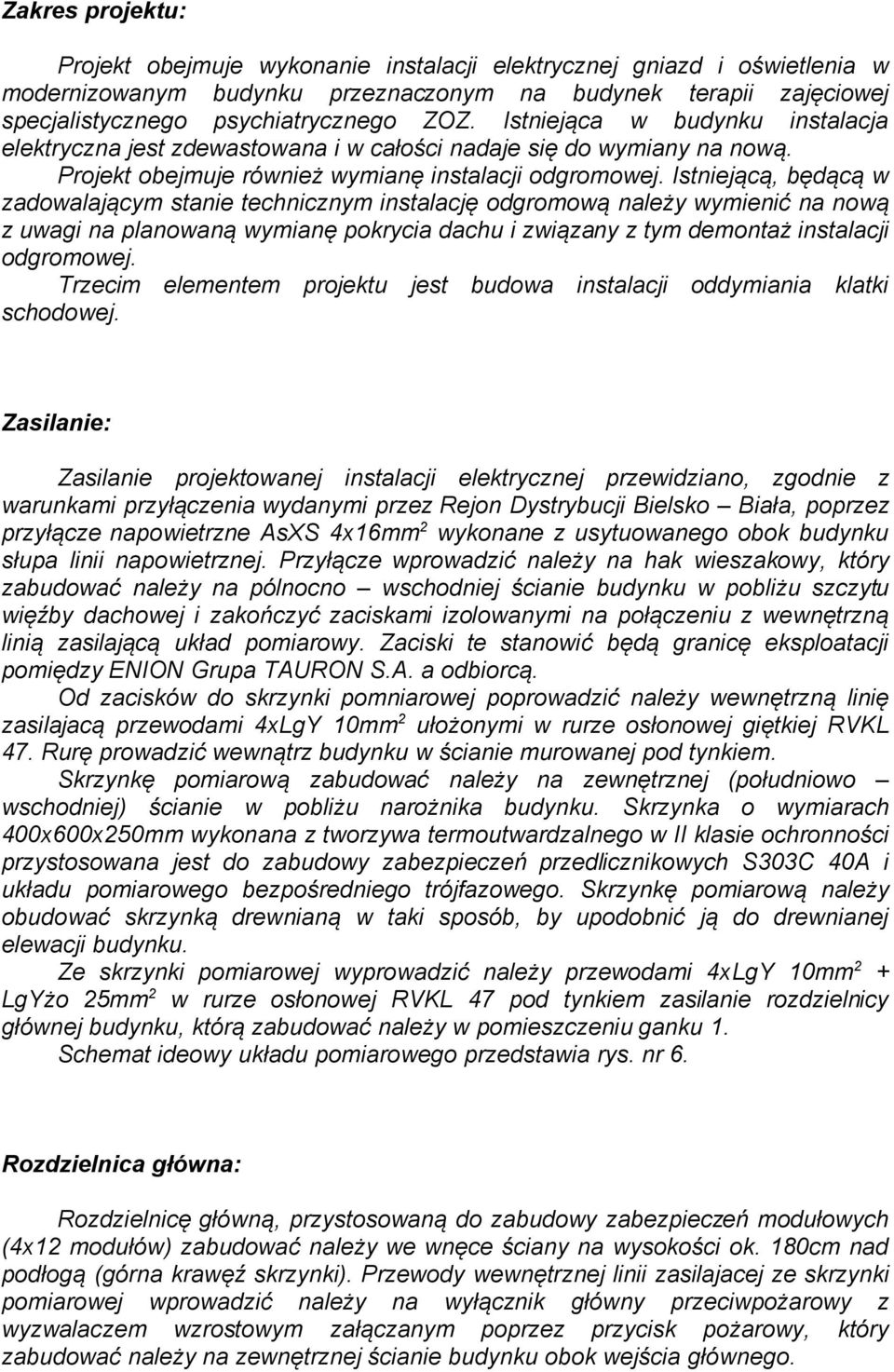

2 Zakres projektu: Projekt obejmuje wykonanie instalacji elektrycznej gniazd i oświetlenia w modernizowanym budynku przeznaczonym na budynek terapii zajęciowej specjalistycznego psychiatrycznego ZOZ. Istniejąca w budynku instalacja elektryczna jest zdewastowana i w całości nadaje się do wymiany na nową. Projekt obejmuje również wymianę instalacji odgromowej. Istniejącą, będącą w zadowalającym stanie technicznym instalację odgromową należy wymienić na nową z uwagi na planowaną wymianę pokrycia dachu i związany z tym demontaż instalacji odgromowej. Trzecim elementem projektu jest budowa instalacji oddymiania klatki schodowej. Zasilanie: Zasilanie projektowanej instalacji elektrycznej przewidziano, zgodnie z warunkami przyłączenia wydanymi przez Rejon Dystrybucji Bielsko Biała, poprzez przyłącze napowietrzne AsXS 4x16mm 2 wykonane z usytuowanego obok budynku słupa linii napowietrznej. Przyłącze wprowadzić należy na hak wieszakowy, który zabudować należy na pólnocno wschodniej ścianie budynku w pobliżu szczytu więźby dachowej i zakończyć zaciskami izolowanymi na połączeniu z wewnętrzną linią zasilającą układ pomiarowy. Zaciski te stanowić będą granicę eksploatacji pomiędzy ENION Grupa TAURON S.A. a odbiorcą. Od zacisków do skrzynki pomniarowej poprowadzić należy wewnętrzną linię zasilajacą przewodami 4xLgY 10mm 2 ułożonymi w rurze osłonowej giętkiej RVKL 47. Rurę prowadzić wewnątrz budynku w ścianie murowanej pod tynkiem. Skrzynkę pomiarową zabudować należy na zewnętrznej (południowo wschodniej) ścianie w pobliżu narożnika budynku. Skrzynka o wymiarach 400x600x250mm wykonana z tworzywa termoutwardzalnego w II klasie ochronności przystosowana jest do zabudowy zabezpieczeń przedlicznikowych S303C 40A i układu pomiarowego bezpośredniego trójfazowego. Skrzynkę pomiarową należy obudować skrzynką drewnianą w taki sposób, by upodobnić ją do drewnianej elewacji budynku. Ze skrzynki pomiarowej wyprowadzić należy przewodami 4xLgY 10mm 2 + LgYżo 25mm 2 w rurze osłonowej RVKL 47 pod tynkiem zasilanie rozdzielnicy głównej budynku, którą zabudować należy w pomieszczeniu ganku 1. Schemat ideowy układu pomiarowego przedstawia rys. nr 6. Rozdzielnica główna: Rozdzielnicę główną, przystosowaną do zabudowy zabezpieczeń modułowych (4x12 modułów) zabudować należy we wnęce ściany na wysokości ok. 180cm nad podłogą (górna krawęź skrzynki). Przewody wewnętrznej linii zasilajacej ze skrzynki pomiarowej wprowadzić należy na wyłącznik główny przeciwpożarowy z wyzwalaczem wzrostowym załączanym poprzez przycisk pożarowy, który zabudować należy na zewnętrznej ścianie budynku obok wejścia głównego.

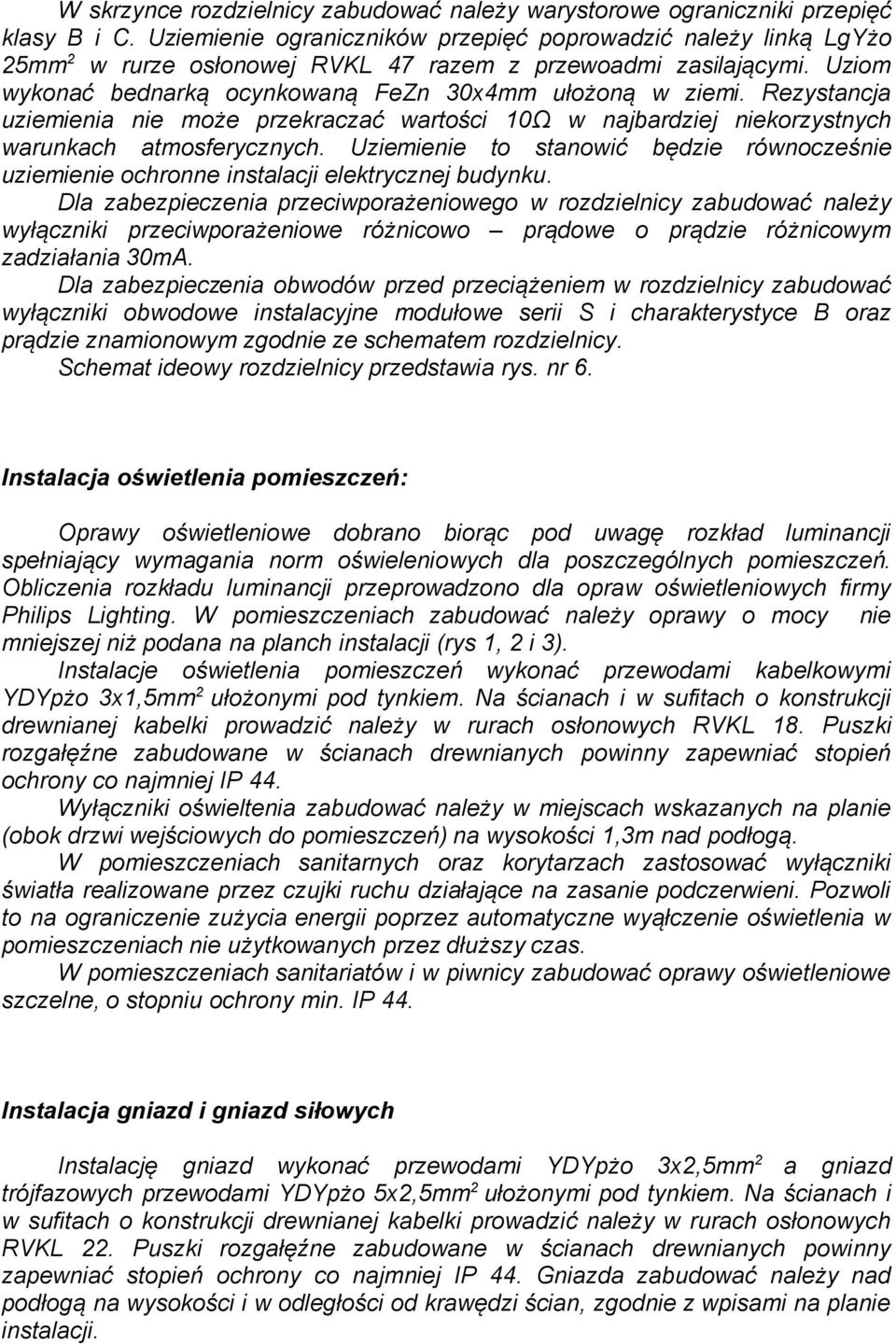

3 W skrzynce rozdzielnicy zabudować należy warystorowe ograniczniki przepięć klasy B i C. Uziemienie ograniczników przepięć poprowadzić należy linką LgYżo 25mm 2 w rurze osłonowej RVKL 47 razem z przewoadmi zasilającymi. Uziom wykonać bednarką ocynkowaną FeZn 30x4mm ułożoną w ziemi. Rezystancja uziemienia nie może przekraczać wartości 10Ω w najbardziej niekorzystnych warunkach atmosferycznych. Uziemienie to stanowić będzie równocześnie uziemienie ochronne instalacji elektrycznej budynku. Dla zabezpieczenia przeciwporażeniowego w rozdzielnicy zabudować należy wyłączniki przeciwporażeniowe różnicowo prądowe o prądzie różnicowym zadziałania 30mA. Dla zabezpieczenia obwodów przed przeciążeniem w rozdzielnicy zabudować wyłączniki obwodowe instalacyjne modułowe serii S i charakterystyce B oraz prądzie znamionowym zgodnie ze schematem rozdzielnicy. Schemat ideowy rozdzielnicy przedstawia rys. nr 6. Instalacja oświetlenia pomieszczeń: Oprawy oświetleniowe dobrano biorąc pod uwagę rozkład luminancji spełniający wymagania norm oświeleniowych dla poszczególnych pomieszczeń. Obliczenia rozkładu luminancji przeprowadzono dla opraw oświetleniowych firmy Philips Lighting. W pomieszczeniach zabudować należy oprawy o mocy nie mniejszej niż podana na planch instalacji (rys 1, 2 i 3). Instalacje oświetlenia pomieszczeń wykonać przewodami kabelkowymi YDYpżo 3x1,5mm 2 ułożonymi pod tynkiem. Na ścianach i w sufitach o konstrukcji drewnianej kabelki prowadzić należy w rurach osłonowych RVKL 18. Puszki rozgałęźne zabudowane w ścianach drewnianych powinny zapewniać stopień ochrony co najmniej IP 44. Wyłączniki oświeltenia zabudować należy w miejscach wskazanych na planie (obok drzwi wejściowych do pomieszczeń) na wysokości 1,3m nad podłogą. W pomieszczeniach sanitarnych oraz korytarzach zastosować wyłączniki światła realizowane przez czujki ruchu działające na zasanie podczerwieni. Pozwoli to na ograniczenie zużycia energii poprzez automatyczne wyąłczenie oświetlenia w pomieszczeniach nie użytkowanych przez dłuższy czas. W pomieszczeniach sanitariatów i w piwnicy zabudować oprawy oświetleniowe szczelne, o stopniu ochrony min. IP 44. Instalacja gniazd i gniazd siłowych Instalację gniazd wykonać przewodami YDYpżo 3x2,5mm 2 a gniazd trójfazowych przewodami YDYpżo 5x2,5mm 2 ułożonymi pod tynkiem. Na ścianach i w sufitach o konstrukcji drewnianej kabelki prowadzić należy w rurach osłonowych RVKL 22. Puszki rozgałęźne zabudowane w ścianach drewnianych powinny zapewniać stopień ochrony co najmniej IP 44. Gniazda zabudować należy nad podłogą na wysokości i w odległości od krawędzi ścian, zgodnie z wpisami na planie instalacji.

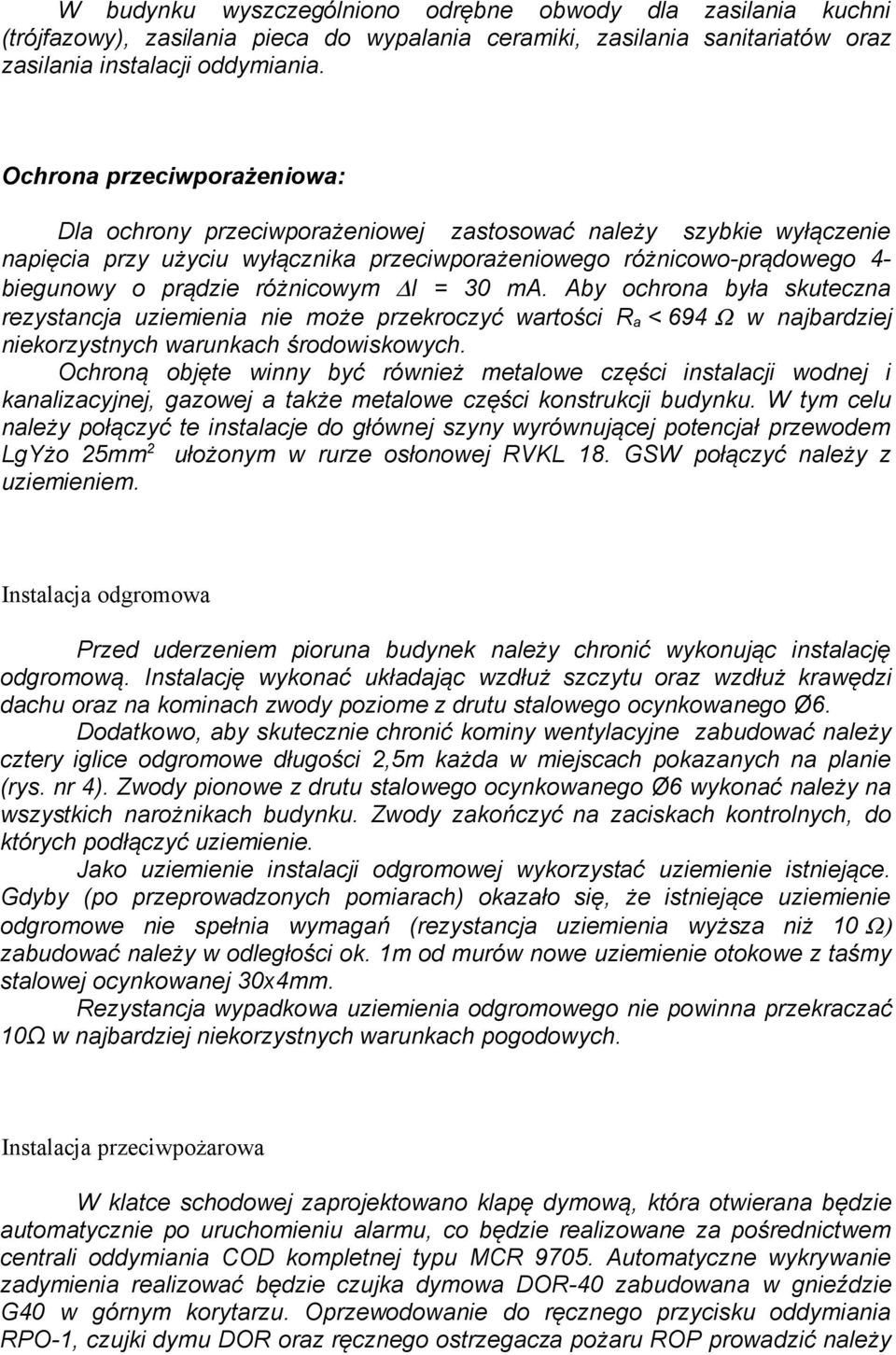

4 W budynku wyszczególniono odrębne obwody dla zasilania kuchni (trójfazowy), zasilania pieca do wypalania ceramiki, zasilania sanitariatów oraz zasilania instalacji oddymiania. Ochrona przeciwporażeniowa: Dla ochrony przeciwporażeniowej zastosować należy szybkie wyłączenie napięcia przy użyciu wyłącznika przeciwporażeniowego różnicowo-prądowego 4- biegunowy o prądzie różnicowym I = 30 ma. Aby ochrona była skuteczna rezystancja uziemienia nie może przekroczyć wartości R a < 694 Ω w najbardziej niekorzystnych warunkach środowiskowych. Ochroną objęte winny być również metalowe części instalacji wodnej i kanalizacyjnej, gazowej a także metalowe części konstrukcji budynku. W tym celu należy połączyć te instalacje do głównej szyny wyrównującej potencjał przewodem LgYżo 25mm 2 ułożonym w rurze osłonowej RVKL 18. GSW połączyć należy z uziemieniem. Instalacja odgromowa Przed uderzeniem pioruna budynek należy chronić wykonując instalację odgromową. Instalację wykonać układając wzdłuż szczytu oraz wzdłuż krawędzi dachu oraz na kominach zwody poziome z drutu stalowego ocynkowanego Ø6. Dodatkowo, aby skutecznie chronić kominy wentylacyjne zabudować należy cztery iglice odgromowe długości 2,5m każda w miejscach pokazanych na planie (rys. nr 4). Zwody pionowe z drutu stalowego ocynkowanego Ø6 wykonać należy na wszystkich narożnikach budynku. Zwody zakończyć na zaciskach kontrolnych, do których podłączyć uziemienie. Jako uziemienie instalacji odgromowej wykorzystać uziemienie istniejące. Gdyby (po przeprowadzonych pomiarach) okazało się, że istniejące uziemienie odgromowe nie spełnia wymagań (rezystancja uziemienia wyższa niż 10 Ω) zabudować należy w odległości ok. 1m od murów nowe uziemienie otokowe z taśmy stalowej ocynkowanej 30x4mm. Rezystancja wypadkowa uziemienia odgromowego nie powinna przekraczać 10Ω w najbardziej niekorzystnych warunkach pogodowych. Instalacja przeciwpożarowa W klatce schodowej zaprojektowano klapę dymową, która otwierana będzie automatycznie po uruchomieniu alarmu, co będzie realizowane za pośrednictwem centrali oddymiania COD kompletnej typu MCR Automatyczne wykrywanie zadymienia realizować będzie czujka dymowa DOR-40 zabudowana w gnieździe G40 w górnym korytarzu. Oprzewodowanie do ręcznego przycisku oddymiania RPO-1, czujki dymu DOR oraz ręcznego ostrzegacza pożaru ROP prowadzić należy

5 przewodem sygnalizacyjnym YnTKSY 2x0,5mm 2 w rurze osłonowej APAFS 16 pod tynkiem. Zasilanie napędu klapy dymowej wykonać przewodem HDgS 3x2,5mm 2. Przewody oraz rury osłonowe spełniają wymagania odporności ogniowej co najmniej 60min. W pomieszczeniach komunikacji zastosować należy oświetlenie awaryjne oraz kierunkowe.oświetlenie awaryjne zrealizować poprzez zabudowę do opraw oświetleniowych elektronicznych modułów awaryjnych z własnym akumulatorem zapewniającym podtrzymanie zasilania do 2 godzin. Rozmieszczenie opraw oświetlenia awaryjnego dobrano w taki sposób, by zapewnić oświetlenie drogi przejścia na poziomie przekraczającym wartość 1lx na poziomie podłogi. Oprawy ewakuacyjne i kierunkowe zabudować należy nad drzwiami wyjściowymi drogi ewakuacyjnej oraz w miejscach zmiany kierunku ewakuacji. Zastosować należy oprawy awaryjne o mocy 8W z własnym ukłądem elektronicznych modułów awaryjnych i akumulatorem zapewniającym podtrzymanie zasilania do 2 godzin. Zestawienie materiałów podstawowych 1. Przewody LgY 10mm m 2. Przewody LgYżo 25mm 2 25 m 3. Przewody YDYp-żo 3x2,5mm m 4. Przewody YDYp-żo 3x1,5mm m 5. Przewody YDYp-żo 5x2,5mm 2 20 m 6. Przewody YnTKSY 2x0,5mm 2 30 m 7. Przewody HDgS 3x2,5mm 2 5 m 8. Rura osłonowa RVKL m 9. Rura osłonowa RVKL m 10.Rura osłonowa RVKL m 11.Rura osłonowa APAFS m 12. Puszka instalacyjna Ø60 37 szt. 13. Puszka instalacyjna Ø60 IP szt. 14. Puszka instalacyjna rozgałęźna Ø80 30 szt. 15. Puszka instalacyjna rozgałęźna Ø80 IP szt. 16. Łącznik instalacyjny klawiszowy p.t. 6 szt. 17. Łącznik klawiszowy świecznikowy p.t. 10 szt. 18. Łącznik klawiszowy schodowy p.t. 8 szt. 19. Czujka ruchu 11 szt. 20. Gniazdo 2x2P+Z 16A p.t. 32 szt. 21.Gniazdo 2x2P+Z 16A p.t. IP 44 1 szt. 22. Gniazdo 3xP+N+Z 16A n.t. 1 szt. 23. Oprawa sufitowa 2x18W 22 szt. 24. Oprawa sufitowa 4x18W 31 szt. 25. Oprawa sufitowa 2x18W IP 44 5 szt. 26. Oprawa naścienna 1x18W 2 szt. 27. Oprawa zewnętrzna 1x18W IP 44 3 szt. 28. Oprawa ewakuacyjna 1x8W z modułem awaryjnym 9 szt. 29. Moduł awaryjny do opraw oświetrleniowych 5 szt.

6 30. Czujka dymu DOR-40 1 szt. 31. Gniazdo do czujku dymu G40 1 szt. 32. Ręczny przycisk oddymiania RPO-1 1 szt. 33. Przycisk przeciwpożarowy ROP 1 szt. 34. Centrala oddymiania COP typu MCR szt. 35. Wyłącznik instalacyjny NCN A 1 szt. 36. Wyłącznik instalacyjny NBN A 1 szt. 37. Wyłącznik instalacyjny NBN A 7 szt. 38. Wyłącznik instalacyjny NBN A 2 szt. 39. Wyłącznik przeciwporażeniowy AD 916J 16A, 30mA 3 szt. 40. Wyłącznik przeciwporażeniowy CD 226J 25A, 30mA 1 szt. 41. Wyłącznik przeciwporażeniowy CD 441J 40A, 30mA 1 szt. 42. Roząłcznik główny FRX 63 z wyzwalaczem 1 szt. 43. Ogranicznik przepięć DV TT szt. 44. Rozdzielnica modułowa 4x12 modułów 1 szt. 45. Skrzynka pomiarowa 400x600x245mm 1 szt. 46. Hak wieszakowy do przyłącza 1 szt.
