1 Projekt adaptacji akustycznej oraz wytyczne izolacyjności przegród dla sal wykładowych 0.21 oraz 1.27 i 1.30 W katedrze Telekomunikacji AGH w Krakowie faza wykonawcza. Kraków, listopad 2011 r

2 Spis treści: 1. Wstęp - Cel wykonywania opracowania Podstawy wykonywania opracowania Charakterystyka czasu pogłosu RT Charakterystyka zrozumiałości mowy - wskaźnik STI Poziom ciśnienia akustycznego - SPL Izolacyjność od dźwięków powietrznych - R Izolacyjność akustyczna od dźwięków uderzeniowych Ln Wytyczne izolacyjności akustycznych przegród Hałas zewnętrzny Wymagania normowe Wymagania odnośnie ścian zewnętrznych i okien Wymagania odnośnie ścian wewnętrznych Wymagania odnośnie drzwi Stropy Sposoby ograniczenia hałasu wewnętrznego Sala wykładowa Oszacowanie osiągniętego czasu pogłosu Sufit Panele ścienne Wyniki symulacji Hałas przenikający do pomieszczenia Ścianka oddzielająca wentylatornie od sali wykładowej Sale wykładowe 1.27 i Oszacowanie osiągniętego czasu pogłosu Sufit Panele ścienne Wyniki symulacji Hałas przenikający do pomieszczenia

3 6.6. Ścianka oddzielająca wentylatornie od sal wykładowych 1.27, Podsumowanie

4 1. Wstęp - Cel wykonywania opracowania W salach wykładowych katedry telekomunikacji przeprowadzane są zajęcia dydaktyczne, prelekcje oraz wykłady. Zatem niniejsze opracowanie zostało wykonane przede wszystkim w oparciu o główne założenia dobrej zrozumiałości mowy, obniżenie czasu pogłosu zapewnienie ochrony przed hałasem poprzez dobranie odpowiednich izolacyjności akustycznych przegród budowlanych. Do niniejszego opracowania przyjęto jedno źródło wszechkierunkowe i pobudzanie sali szumem różowym. W przypadku określenia hałasu od urządzeń wewnętrznych widmo oraz poziom ciśnień akustycznych został dobrany wg obliczonych sumarycznych poziomów hałasu na podstawie kart katalogowych, a jeśli nie posiadano dokładnych informacji o widmie i poziomie hałasu, wartości te założono po konsultacjach z pracownikami wydziału telekomunikacji AGH lub projektantami wentylacji. Odbiornik został umieszczony na wysokości 170 cm nad poziomem posadzki. 2. Podstawy wykonywania opracowania Podstawą wykonywania opracowania adaptacji akustycznej było: - konsultacje z Głównym Projektantem - Panią Jolantą Kulewicz - konsultacje telefoniczne z Głównym Projektantem Panią Jolantą Kulewicz - konsultacje z pracownikami wydziału Telekomunikacji AGH 4

5 3. Wyznaczenie parametrów akustycznych W opracowaniu rozpatrywane będą takie parametry jak: czas pogłosu RT, zrozumiałość mowy STI, poziom ciśnienia akustycznego SPL, izolacyjność od dźwięków powietrznych R, izolacyjność od dźwięków uderzeniowych Ln Charakterystyka czasu pogłosu RT Czas pogłosu jest ważnym parametrem określającym jakość akustyczną wnętrz. Definiowany jest jako czas, wyrażony w sekundach, w którym poziom dźwięku maleje o 60, 30, 20, 10 db od momentu wyłączenia źródła, gdy w pomieszczeniu panował stan ustalony. Czas pogłosu wpływa na zrozumiałość mowy, brzmienie muzyki oraz poziom dźwięku. Zmiana wartości RT60, 30, 20, 10 w pomieszczeniu jest uzależniona od rodzaju i kształtu materiałów składających się na jego wystrój, stopnia wypełnienia publicznością, warunków atmosferycznych. Temperatura i wilgotność ma jednak zdecydowanie mniejszy wpływ w porównaniu do pozostałych czynników. Istnieją zalecane wartości czasu pogłosu, jakie powinny istnieć w pomieszczeniach przeznaczonych dla muzyki i form słownych w funkcji objętości. Współczynnik m pochłaniania dźwięku przez powietrze o wilgotności względnej 50% i temperaturze 20 0 C 3.2. Charakterystyka zrozumiałości mowy - wskaźnik STI Wartość tego wskaźnika określa w sposób bezpośredni stopień zrozumiałości mowy na drodze transmisji sygnału w danym pomieszczeniu. W skutek wielokrotnego nakładania się różnych warstw sygnału, która zachodzą wskutek bliższych i dalszych odbić, maleje głębokość modulacji transmitowanego sygnału. Do wyznaczenia odpowiedzi impulsowej h(t) wykorzystuje się zazwyczaj pobudzenie akustyczne w postaci sekwencji szumowych o stałej gęstości widmowej. Szczególnie przydatne do tego celu są sygnały MLS (Maximum Length Sequence). Cechą wspólną tych sekwencji jest stała amplituda sygnału przyjmująca tylko wartości Umax i Umin oraz funkcją autokorelacji w postaci delty Diraca. Z tego powodu uzyskany przebieg odpowiedzi impulsowej wykazuje dużą odporność na działanie zewnętrznych zakłóceń. Metoda RASTI opiera się na 9 pomiarach przeprowadzonych w 2 pasmach oktawowych o częstotliwościach środkowych 500 i 2000 Hz (dla f = 500 Hz częstotliwości modulacji zawierają się w zakresie 1-8 Hz z odstępem tercjowym, natomiast dla f = 2000 Hz częstotliwości modulacji zawierają się w zakresie 0,7-11,2 Hz również z odstępem 5

6 tercjowym) co powoduje znaczne skrócenie czasu pomiaru. Metoda ta opiera się na wyznaczeniu modulacyjnej funkcji przejścia MTF (ang. modulation transfer function): MTF = p 2 (t) e - j t dt 0 0 p 2 (t) dt gdzie m - głębokość modulacji. MTF = System transmisji jakim jest pomieszczenie zmniejsza stopień modulacji sygnału, natomiast nie zmniejsza kształtu sinusoidalnej fali modulacyjnej. Poniżej przedstawiono zależność między współczynnikiem RASTI a zrozumiałością mowy: m out m in RASTI Zrozumiałość mowy 0,00-0,30 zła 0,30-0,45 uboga 0,45-0,60 dostateczna 0,60-0,75 dobra 0,75-1,00 doskonała 6

7 3.3. Poziom ciśnienia akustycznego - SPL Poziom ciśnienia akustycznego [db] jest to wielkość przedstawiona w skali logarytmicznej, stosowana do określenia stanu akustycznego w dowolnym punkcie ośrodka, wyznaczana ze wzoru: Gdzie: p- wartość skuteczna ciśnienia akustycznego, [Pa], p 0 ciśnienie odniesienia, 2*10-5 [Pa] Ze względu na to, że ucho ludzkie inaczej reaguje na dźwięki o różnych częstotliwościach tj. ma małą wrażliwość na niskie tony, a najlepiej odbiera dźwięki z zakresu 2-4 khz wprowadzono charakterystyki korekcyjne. Korekcja częstotliwościowa A, odpowiada krzywej progu słyszenia, a korekcja C odpowiada charakterystyce słyszenia dla wyższych poziomów dźwięku Izolacyjność od dźwięków powietrznych - R Izolacyjność akustyczna przegrody od dźwięków powietrznych to różnica pomiędzy średnim poziomem ciśnienia akustycznego L 1 w pomieszczeniu nadawczym a średnim poziomem ciśnienia akustycznego L 2 w pomieszczeniu odbiorczym: D= L 1 -L 2 = 10log(I 1 /I 2 ), gdzie: I 1, I 2 natężenia dźwięku w pomieszczeniu odbiorczym i nadawczym. Tak zdefiniowana izolacyjność niejednoznacznie określa jakość przegrody, ponieważ nie uwzględnia warunków pomieszczenia odbiorczego. Izolacyjność akustyczna właściwa R, uwzględnia warunki w pomieszczeniu odbiorczym chłonność akustyczna pomieszczenia- A oraz pole powierzchni przegrody S. Wówczas wzór na izolacyjność przedstawia się następująco: R= L 1 -L log(S/A)=D+10log(S/A) Powyższy wzór stosowany jest tylko w przypadku braku bocznego przenikania energii. W rzeczywistości prawie zawsze występuje przenikanie boczne. Wtedy izolacyjność określa wzór: R = L 1 -L log(S/A)=D +10log(S/A) gdzie, R przybliżona izolacyjność akustyczna właściwa przegrody, [db] L 1 średni poziom dźwięku w pomieszczeniu nadawczym w warunkach występowania przenikania bocznego dźwięku, [db], L 2 średni poziom dźwięku w pomieszczeniu odbiorczym w warunkach występowania przenikania bocznego dźwięku, [db] Izolacyjność akustyczna od dźwięków uderzeniowych Ln. Izolacyjność akustyczna od dźwięków uderzeniowych określa właściwości akustyczne przegród budowlanych w przypadku przenikania dźwięków uderzeniowych, 7

8 które powstają np przy chodzeniu, toczeniu, uderzeniu lub przesuwaniu twardymi przedmiotami. Określa się ją za pomocą poziomu uderzeniowego znormalizowanego wytworzonego pod stropem przez znormalizowane źródło dźwięków uderzeniowych. Wyznacza się ze wzoru: Ln=Li+10log(A/A 0 ), gdzie Li uśredniony w czasie i przestrzeni poziom ciśnienia akustycznego wytworzonego pod stropem przez znormalizowane n źródło dźwięków uderzeniowych, A- chłonność akustyczna komory odbiorczej, A 0 10 m 2 - chłonność akustyczna odniesienia. W warunkach rzeczywistych należy uwzględniać przenoszenie boczne dźwięku wynikające z przenikania dźwięku drogami bocznymi za pośrednictwem przegród bocznych połączonych ze stropem. 4. Wytyczne izolacyjności akustycznych przegród Hałas zewnętrzny. Budynek katedry telekomunikacji zlokalizowany jest na ulicy Czarnowiejskiej 78 w Krakowie. Poziom hałasu drogowego od strony ulicy Czarnowiejskiej wg cyfrowych map akustycznych oscyluje w zakresie około dba. Poziom hałasu drogowego z drugiej strony budynku (od parkingu) jest niższy o około dba Wymagania normowe. Poziomy dźwięku A w pomieszczeniach do przebywania ludzi przedstawia norma PN- 87/B-02151/02. Dopuszczalne wartości dla sal konferencyjnych, wykładowych i pomieszczeń administracyjnych do pracy umysłowej bez i ze źródłami hałasu przedstawia tablica 1: Tab.1 Dopuszczalne poziomy dźwięku A w pomieszczeniu do przebywania ludzi wg normy PN-87/B /02 8

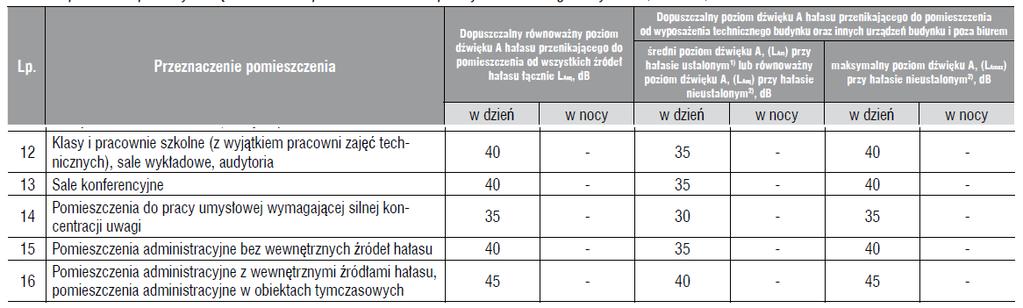

9 Poniżej przedstawiono tabele określającą wymagania normowe izolacyjności od dźwięków powietrznych i uderzeniowych stropów, ścian bez drzwi oraz drzwi. Tab. 2 Wymagana izolacyjność akustyczna przegród wewnętrznych w budynkach zamieszkania zbiorowego i użyteczności publicznej.. Poniżej przedstawiono tabele określającą wymagania normowe izolacyjności od dźwięków powietrznych ścian zewnętrznych w zależności od poziomu dźwięku A na zewnątrz budynku. Tab. 3 Wymagana izolacyjność akustyczna właściwa przybliżona ścian zewnętrznych z oknami Wymagania odnośnie ścian zewnętrznych i okien. Wymagane wartości wskaźników izolacyjności akustycznej dla ścian zewnętrznych są uzależnione od poziomów hałasu występującego w otoczeniu budynku przy uwzględnieniu zmienności hałasu w okresie doby podzielonej na dwie części: dzień godz i noc godz Na podstawie normy PN-B :1999 dla placówek naukowo-badawczych dla ścian bez okien należy przyjąć minimalny wskaźnik oceny wypadkowej izolacyjności akustycznej właściwej przybliżonej R A2 na poziomie minimum 33 db. 9

10 Natomiast wymaganą izolacyjność części pełnych przegrody zewnętrznej i okien stanowiących nie więcej niż 50% wielkości powierzchni przegrody zewnętrznej w pomieszczaniu należy przyjąć odpowiednia dla części pełnej min 40 db, a dla okien min 30 db. Nowoprojektowana stolarka okienna powinna zapewnić izolacyjność akustyczną R A2 min 30 db. Zaleca się stosowanie podwójnych szyb o współczynniku izolacyjności R A2 33 db. Uwaga: Należy zwrócić szczególną uwagę na montaż stolarki, odpowiednie uszczelnienie, gdyż błędy wykonawcze mają istotny wpływ na izolacyjność akustyczną Wymagania odnośnie ścian wewnętrznych. Z uwagi na to, że laboratoria i sale wykładowe, konferencyjne sąsiadują z pomieszczeniami gdzie są urządzenia hałasujące na poziomie nawet ok. 80 dba, wszystkie ściany w pomieszczeniu należy wykonać jako ściany masywne o wskaźniku izolacyjności akustycznej właściwej R A1 nie mniejszej niż 55 db. Pozostałe ściany wykonać z płyt G-K z wypełnieniem wełną mineralną o gęstości > 50 k/m Wymagania odnośnie drzwi. Wszystkie drzwi do sal wykładowych należy wykonać jako drzwi akustyczne. Odpowiednie drzwi to wszelkie drzwi o wskaźniku izolacyjności właściwej nie mniejszym niż Rw min = 40 db(a) (EN 717). Uwaga: Podczas osadzania drzwi należy zwrócić szczególną uwagę na dokładność przylegania wszelkich opasek, uszczelek czy dokładnego wypełnienia wszelkich szczelin otworu drzwiowego z ramą drzwi. Najlepiej powyższe powierzyć doświadczonej firmie Stropy Stropy powinny mieć izolacyjność akustyczną od dźwięków powietrznych R A2 =50 db, od dźwięków uderzeniowych L n,w nie wyższy niż 63 db. Zaleca się wykonanie podłóg pływających, dylatowanych od ścian. Jako warstwę wibroizolacyjną należy zastosować płyty izolacyjne z mineralnej wełny szklanej; nielaminowane; paroprzepuszczalne o grubości 28 mm lub elastyczny styropian akustyczny o grubości 33mm. Jako płytę dociążającą należy stosować wylewki o grubości nie mniejszej niż 35mm. Przy wylewaniu na mokro należy zwrócić szczególną uwagę na wyprowadzenie izolacji wibroakustycznej na ściany. Niewłaściwe wykonanie (lub jego brak) powoduje zmniejszenie skuteczności tłumienia dźwięków, gdyż płyta dociskowa zostaje trwale połączona ze ścianami i następuje przenoszenie dźwięku do pomieszczenia chronionego drogami bocznymi, po konstrukcji. 10

11 4.7. Sposoby ograniczenia hałasu wewnętrznego W celu zbliżenia się do wymaganych warunków akustycznych należy ograniczyć wpływ hałasujących urządzeń i instalacji technicznych w danych pomieszczeniach. - centrale klimatyzacyjne należy posadzić na wibroizolatorach, na osobnych fundamentach, które będą oddylatowane od posadzki, w celu zminimalizowanie przenoszenia drgań. - stosować tłumiki akustyczne w kratkach wlotowych wentylacyjnych. - stosować w pomieszczeniach wysokiej klasy przepustnice oraz anemostaty o odpowiednim przekroju, które ograniczą poziom hałasu. - w razie potrzeby dokonać zabezpieczenia akustycznego instalacji kanalizacyjnej oraz innych urządzeń takich jak : windy, wymienniki, pompy. - przejścia pionów instalacyjnych przez stropy i ściany należy prowadzić w tulejach metalowych, a przestrzeń między przewodem a tuleją wypełnić ubitą wełną mineralną i uszczelnić kitem trwale plastycznym - wszelkie przejścia kabli, przewodów urządzeń informatycznych z pomieszczeń głośnych do pomieszczeń izolowanych należy zabezpieczyć ubitą wełną mineralną i uszczelnić kitem plastycznym Należy zwrócić szczególną uwagę na mostki wibroakustyczne. Wystąpienie ich może w znacznie obniżyć komfort akustyczny w pomieszczeniach. 11

12 5 Sala wykładowa 0.21 Jest to sala o objętości około 600 m 3. Będą w niej przeprowadzane wykłady, słowne prezentacje. Zatem adaptacja została wykonana pod kątem bardzo dobrej zrozumiałości mowy i obniżenia czasu pogłosu. W symulacji uwzględniono hałas zewnętrzny i od instalacji wentylacyjnej. Założono hałas na poziomie 40 db. 5.1 Oszacowanie osiągniętego czasu pogłosu Po wykonaniu modelu sali, przeprowadzono symulację komputerową rozchodzenia się dźwięku we wnętrzu sali. Na podstawie posiadanych kart katalogowych i zasugerowanych przez Zamawiającego rodzajów materiałów wyposażenia wnętrza oraz na podstawie dostarczonych przez poszczególnych Producentów tych produktów współczynników pochłaniania poszczególnych materiałów wykonanych i przeprowadzonych w komorach pogłosowych wyznaczono parametry akustyczne wnętrza sali. Symulacje przeprowadzono dla sali pełnej. 12

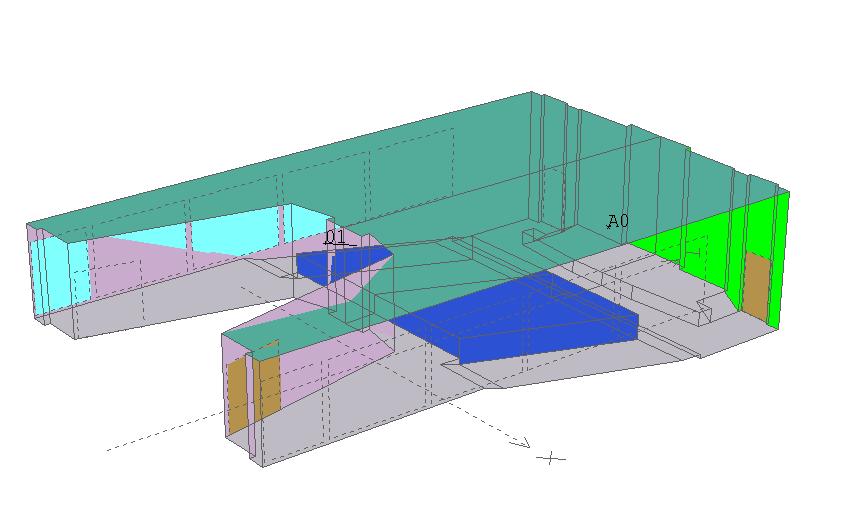

13 Poniżej przedstawiono wyniki symulacji czasu pogłosu dla stanu przed adaptacją akustyczną: 5.2 Sufit Do obliczeń przyjęto następujące założenia: Sufit akustyczny podwieszany: Wykonany z wełny szklanej o wysokiej gęstości. Grubość 4 cm. Powierzchnia licowa pokryta jest malowaną powłoką o odpowiedniej strukturze i porowatości, która umożliwia transmisje fal dźwiękowych do rdzenia z wełny szklanej. Powierzchnię tylną zabezpieczono welonem szklanym. Krawędzie są zagruntowane. Całkowita wysokość konstrukcyjna: 200mm. Na rysunku zaznaczony kolorem ciemnozielonym. 13

14 współczynnik pochłaniania Alfa śr Sufit powinien charakteryzować się współczynnikiem pochłaniania nie gorszym niż podany poniżej. Akustyczny sufit podwieszany, c.w.k 200 mm 1,2 1 0,8 0,6 0,4 0, f [Hz] Akustyczny sufit podwieszany, c.w.k 200 mm Do symulacji przyjęto 160 m 2 sufitu. Ściany przyjęto jako wykonane z tynku cementowego. Na podłodze przyjęto PVC. 5.3 Panele ścienne Do symulacji przyjęto okładziny ścienne panele z płyty mdf zabezpieczonej ogniowo o perforacji 9,38%, rodzaju nacięć 13/ 3 mm. Za panelami przyjęto 50 mm wełnę mineralną o gęstości 53 kg/m 3. Odległość paneli od ściany 67 mm. Na rysunku oznaczone kolorem jasno zielonym. 14

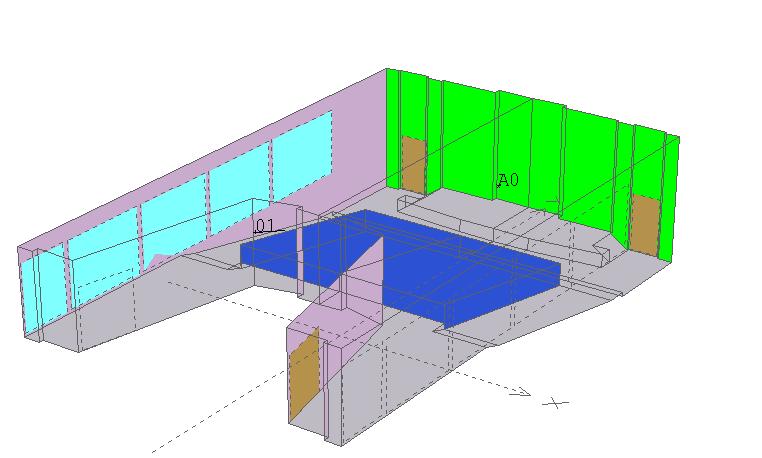

15 współczynnik pochłaniania Alfa śr Panele powinien charakteryzować się współczynnikiem pochłaniania nie gorszym niż podany poniżej. Panele akustyczne - s13n3 h67d50 1,2 1 0,8 0,6 0,4 0, f [Hz] Panele akustyczne - s13n3 h67d50 Do symulacji przyjęto 45 m 2 paneli. 15

16 5.4 Wyniki symulacji Po zastosowaniu się do w/w rozwiązań uzyskano bardzo dobre wyniki czasu pogłosu jak poniżej: Rozkład parametru wyrazistości D50: 16

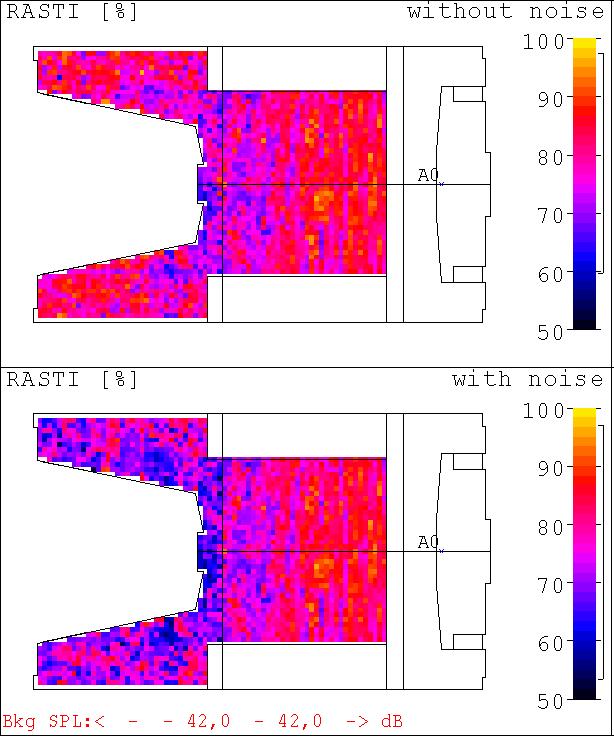

17 Rozkład parametru zrozumiałości mowy RASTI: Mapa rozkładu ciśnienia akustycznego bezpośredniego z uwzględnieniem charakterystyki korekcyjnej A: 17

18 Rozkład parametru zrozumiałości mowy STI: Mapa rozkładu ciśnienia akustycznego z uwzględnieniem charakterystyki korekcyjnej A: 18

19 5.5. Hałas przenikający do pomieszczenia Zgodnie z polską normą dopuszczalny równoważny poziom dźwięku A (L Aeq ) hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu łącznie w przypadku sal wykładowych, audytoriów nie może przekraczać 40 db Ścianka oddzielająca wentylatornie od sali wykładowej 0.21 W celu zapewnienia odpowiedniego komfortu akustycznego w sali wykładowej 0.21 sugeruje się zwiększenie izolacyjności akustycznej ścianki oddzielającej te pomieszczenie od wentylatorni. Pierwotnie ścianka ta wykonana jest z płyt GK na konstrukcji z profili z wypełnieniem wełną mineralną. Z racji tego że nie ma informacji o tym, jakiej gęstości i jakiej grubości jest zastosowana w ściance wełna, należy dokonać odkrywki ściany w celu ustalenie w/w parametrów wełny mineralnej. Jeśli okażę się, że grubość wełny będzie mniejsza niż 60 mm a gęstość inna niż z zakresu kg/m 3 należy w przestrzeń między płyty GK wtłoczyć celulozę o gęstości z zakresu kg/m 3. Sugeruje się również obłożenie istniejącej ścianki GK z obu stron płytą gipsowowłóknową o gęstości 1150 kg/m 3 i grubości 12,5 mm. W w/w układzie płyty na styku ze ścianą i sufitem należy posadowić na matach akustycznych 2 x 0,5 cm z pianki polietylowej lub innych równoważnych w celu wytłumienia dźwięków uderzeniowych, drgań. Wszystkie przejścia kabli, kanałów wentylacyjnych, przewodów urządzeń informatycznych z pomieszczeń głośnych do pomieszczeń izolowanych należy zabezpieczyć ubitą wełną mineralną i uszczelnić kitem plastycznym. 19

20 6. Sale wykładowe 1.27 i 1.30 Z racji tego, że sale te są symetryczne względem siebie opracowaniu poddana została sala Jest to sala o objętości ok. 163 m 3. Będą w niej przeprowadzane wykłady, słowne prezentacje. Zatem adaptacja została wykonana pod kątem bardzo dobrej zrozumiałości mowy i obniżenia czasu pogłosu. W symulacji uwzględniono hałas zewnętrzny i od instalacji wentylacyjnej Oszacowanie osiągniętego czasu pogłosu Po wykonaniu modelu sali, przeprowadzono symulację komputerową rozchodzenia się dźwięku we wnętrzu sali. Na podstawie posiadanych kart katalogowych i zasugerowanych przez Zamawiającego rodzajów materiałów wyposażenia wnętrza oraz na podstawie dostarczonych przez poszczególnych Producentów tych produktów współczynników pochłaniania poszczególnych materiałów wykonanych i przeprowadzonych w komorach pogłosowych wyznaczono parametry akustyczne wnętrza sali. Symulacje przeprowadzono dla sali pustej. 20

21 współczynnik pochłaniania Alfa śr 6.2. Sufit Do obliczeń przyjęto następujące założenia: Sufit akustyczny podwieszany: Wykonany z wełny szklanej o wysokiej gęstości. Grubość 4 cm. Powierzchnia licowa pokryta jest malowaną powłoką o odpowiedniej strukturze i porowatości, aby umożliwić transmisje fal dźwiękowych do rdzenia z wełny szklanej. Powierzchnię tylną zabezpieczono welonem szklanym. Krawędzie są zagruntowane. Całkowita wysokość konstrukcyjna: 200mm. Na rysunku zaznaczony kolorem pomarańczowym. Sufit powinien charakteryzować się współczynnikiem pochłaniania nie gorszym niż podany poniżej. Akustyczny sufit podwieszany, c.w.k 200 mm 1,2 1 0,8 0,6 0,4 0, f [Hz] Akustyczny sufit podwieszany, c.w.k 200 mm 21

22 współczynnik pochłaniania Alfa śr Do symulacji przyjęto 42 m 2 sufitu. Ściany przyjęto jako wykonane z tynku cementowego. Na podłodze przyjęto PVC Panele ścienne Do symulacji przyjęto okładziny ścienne panele z płyty mdf zabezpieczonej ogniowo o perforacji 9,38%, rodzaju nacięć 13/ 3 mm. Za panelami przyjęto 50 mm wełnę mineralną o gęstości 53 kg/m 3. Odległość paneli od ściany 67 mm. Na rysunku oznaczone kolorem zielonym. Panele powinien charakteryzować się współczynnikiem pochłaniania nie gorszym niż podany poniżej. Panele akustyczne - s13n3 h67d50 1,2 1 0,8 0,6 0,4 0, f [Hz] Panele akustyczne - s13n3 h67d50 Do symulacji przyjęto 21 m 2 paneli. 22

23 6.4. Wyniki symulacji Po zastosowaniu się do w/w rozwiązań uzyskano bardzo dobre wyniki czasu pogłosu jak poniżej: Rozkład parametru wyrazistości D50: 23

24 Rozkład parametru zrozumiałości mowy RASTI: Rozkład parametru zrozumiałości mowy STI: 24

25 6.5. Hałas przenikający do pomieszczenia Zgodnie z polską normą dopuszczalny równoważny poziom dźwięku A (L Aeq ) hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu łącznie w przypadku sal wykładowych, audytoriów nie może przekraczać 40 db Ścianka oddzielająca wentylatornie od sal wykładowych 1.27, 1.30 W celu zapewnienia odpowiedniego komfortu akustycznego w salach wykładowych 1.27 oraz 1.30 sugeruje się zwiększenie izolacyjności akustycznej ścianki oddzielającej te pomieszczenia od wentylatorni. Pierwotnie ścianka ta wykonana jest z płyt GK na konstrukcji z profili z wypełnieniem wełną mineralną. Z racji tego że nie ma informacji o tym, jakiej gęstości i jakiej grubości jest zastosowana w ściance wełna, należy dokonać odkrywki ściany w celu ustalenie w/w parametrów wełny mineralnej. Jeśli okażę się, że grubość wełny będzie mniejsza niż 60 mm a gęstość inna niż z zakresu kg/m 3 należy w przestrzeń między płyty GK wtłoczyć celulozę o gęstości z zakresu kg/m 3. Sugeruje się również obłożenie istniejącej ścianki GK z obu stron płytą gipsowowłóknową o gęstości 1150 kg/m 3 i grubości 12,5 mm. W w/w układzie płyty na styku ze ścianą i sufitem należy posadowić na matach akustycznych 2 x 0,5 cm z pianki polietylowej lub innych równoważnych w celu wytłumienia dźwięków uderzeniowych, drgań. Wszystkie przejścia kabli, kanałów wentylacyjnych, przewodów urządzeń informatycznych z pomieszczeń głośnych do pomieszczeń izolowanych należy zabezpieczyć ubitą wełną mineralną i uszczelnić kitem plastycznym. 25

26 7. Podsumowanie Niniejsze wyniki są szacunkowe i mogą nieco odbiegać od przyjętych w niniejszym opracowaniu wartości wzorcowych. Wynika to z faktu: - trudności występowania i w doborze takich materiałów, które posiadałyby zakładane wartości współczynników pochłaniania tylko i wyłącznie w żądanych pasmach oktawowych lub tercjowych. - rozbieżności wynikającej z podanych współczynników pochłaniania w kartach katalogowych a stanem faktycznym, - sposobu mocowania tych elementów, Jakiekolwiek inne rozwiązania czy materiały wymagają wykonania ponownych obliczeń i opracowania akustycznego. Niniejsze opracowanie należy rozpatrywać w całości. Niniejsze opracowanie zawierające łącznie 26 stron sporządzono w 2 jednobrzmiących egzemplarzach z czego 1 sztukę przekazano dnia 30 listopada 2011 roku Zamawiającemu drogą mailową i pocztą. Wykonawca zastrzega sobie możliwość dokonywania zmian do wytycznych na etapie realizacji niniejszego opracowania. Wszelkie zmiany lub uzupełnienia do niniejszego opracowania zostaną wniesione i przekazane Zamawiającemu na piśmie do jego siedziby. 26
