PROJEKT BUDOWLANY. Architektoniczno - budowlana. Branża :

Transkrypt

1 PROJEKT BUDOWLANY Branża : Obiekt : Adres : Inwestor : Architektoniczno - budowlana Plac rekreacji ruchowej dla seniorów działka nr 118/16, obręb Zabłocie, Gmina Nowogrodziec Gmina i Miasto Nowogrodziec Adres : Nowogrodziec ul. Rynek 1 Oświadczam, że niniejsze opracowanie zostało sporządzone zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Rozpowszechnianie, powielanie i wszelkie zmiany tego projektu, bez wiedzy i zgody autora spowoduje naruszenie praw autorskich. Ustawa "O prawie autorskim i prawach pokrewnych" z dnia r. Dziennik Ustaw NR 24 poz. 83. Imię i nazwisko Numer uprawnień Podpis Projektant: mgr inż. Krzysztof Struczyk JG 1457/85 Bolesławiec, maj 2016 roku 1

2 ZAWARTOŚĆ OPRACOWANIA I. Kopia mapy zasadniczej II. Uprawnienia projektanta i zaświadczenie z Izby Zawodowej III. Opis techniczny IV. Bezpieczeństwo i ochrona zdrowia na terenie budowy V. Część graficzna projektu L.p. Tytuł rysunku Nr rysunku 1. Plan zagospodarowania terenu 1/2 2. Plac rekreacji ruchowej dla seniorów 2/2 2

3 I KOPIA MAPY ZASADNICZEJ 3

4 II. UPRAWNIENIA PROJEKTANTA I ZAŚWIADCZENIE Z IZBY ZAWODOWEJ 4

5 5

6 III OPIS TECHNICZNY 4.1. Podstawa opracowania: 1. Mapa zasadnicza 1: 1000; 2. Zlecenie i uzgodnienia przedprojektowe z Inwestorem; 3. Prawo budowlane i obowiązujące normy Dane ewidencyjne Lokalizacja. Działka zabudowana nr 118/16 położona we wsi Zabłocie, gmina Nowogrodziec, o kształcie nieregularnym. Teren objęty opracowaniem graniczy od zachodu z zabudowanymi działkami nr 117/2 i 114/2 oraz z niezabudowaną działką nr 116/1; od południa z zabudowanymi działkami nr: 118/11, 118/6, 118/4 i 118/8; od północy teren graniczy z zabudowaną działką nr 118/9 (na której znajduje się kościół) oraz od północy i wschodu działka graniczy z drogą gminną dz. nr 65. Istniejący wjazd na działkę znajduje się od strony wschodniej, od strony drogi gminnej dz. nr 65. Na działce istnieje linia oświetlenia napowietrznego niskiego napięcia, wokół której obowiązuje strefa ochronna 4,20m od osi linii Projektowane zagospodarowanie terenu. Na działce istniejący plac zabaw dla dzieci (wraz z urządzeniami do zabawy, strefami bezpiecznymi, ciągami pieszymi oraz małą architekturą) w północno - zachodniej części działki. Główne wejście na plac zabaw od strony wschodniej. Projekt obejmuje dodatkowo usytuowanie na placu zabaw strefy rekreacji ruchowej dla seniorów Zestawienie powierzchni terenu placu zabaw: - ciągi piesze (nawierzchnia z kostki brukowej gr. 6cm) 42,99 m 2 - strefy rekreacji ruchowej dla seniorów 30,00 m 2 (nawierzchnia z kostki brukowej gr. 6cm) - strefa ochronna wyposażenia placu zabaw 184,55 m 2 (z piasku gr. 20cm) - trawa 364,27 m 2 ogółem: 603,81 m 2 Całkowita powierzchnia działki: m Infrastruktura techniczna. Woda brak Kanalizacja - brak Energia elekt. brak Oddziaływanie inwestycji na środowisko. Projektowana strefa rekreacji ruchowej dla seniorów nie będzie niekorzystnie oddziaływała na otoczenie i środowisko przyrodnicze. Inwestycja nie narusza interesu osób trzecich i spełnia warunki korzystania ze środowiska wg wymagań określonych poniżej: - w zakresie emisji hałasu: nie przekracza dopuszczalnych poziomów dźwięków Ochrona przeciwpożarowa. Obiekt nie wpływający na zagrożenie pożarowe. Wszystkie materiały charakteryzują się maksymalnym obciążeniem ogniowym do 100 MJ/m2 oraz brakiem zagrożenia wybuchem i całkowitą powierzchnią użytkową poniżej 1000 m2.na terenie placu zabaw obowiązuje całkowity zakaz palenia. W związku z powyższym plac zabaw nie zakwalifikowano do kategorii ZL, zatem uzgodnienie projektu pod względem ochrony przeciw pożarowej jest wymagane. 6

7 4.4. Zgodność projektu z Wypisem z miejscowego planu zagospodarowania przestrzennego. Projekt jest zgodny z wypisem z miejscowego planu zagospodarowania przestrzennego wsi Zabłocie - Uchwała nr XXI/236/96 Rady Gminy i Miasta Nowogrodziec z dnia w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego wsi Zabłocie i kolonii. Na terenie usług oświaty na wydzielonej działce wraz z zielenią towarzysząca zaprojektowano plac rekreacji ruchowej jako otwartą ogólnodostępną strefę rekreacji młodzieży i dorosłych Zakres robót budowlano - montażowych Roboty ziemne strefy rekreacji ruchowej dla seniorów: Zaprojektowano następujący zakres robót: Nawiezienie humusu pod nawierzchnie strefy i wysianie trawy Pozostałe tereny zielone. Pozostałe tereny zielone na terenie działki należy wypielęgnować, wykosić trawę, w razie konieczności wysiać trawę Nawierzchnia strefy rekreacji ruchowej dla seniorów: Nawierzchnię bezpieczną dla urządzeń strefy rekreacji ruchowej dla seniorów stanowi trawa naturalna Wyposażenie strefy rekreacji ruchowej dla seniorów. Zaprojektowano wyposażenie placu rekreacji ruchowej dla młodzieży i osób dorosłych. Projektowane urządzenia treningowe (rozmieszczenie wg rys. 2/2): Poz. 1 STEPPER + TWISTER - 1 kpl. Wymiary: 1680x591x2000 mm Strefa bezpieczeństwa: 5280x4191 mm Urządzenia do ćwiczeń siłownie zewnętrzne, to bezobsługowe urządzenia odporne na warunki atmosferyczne. 7

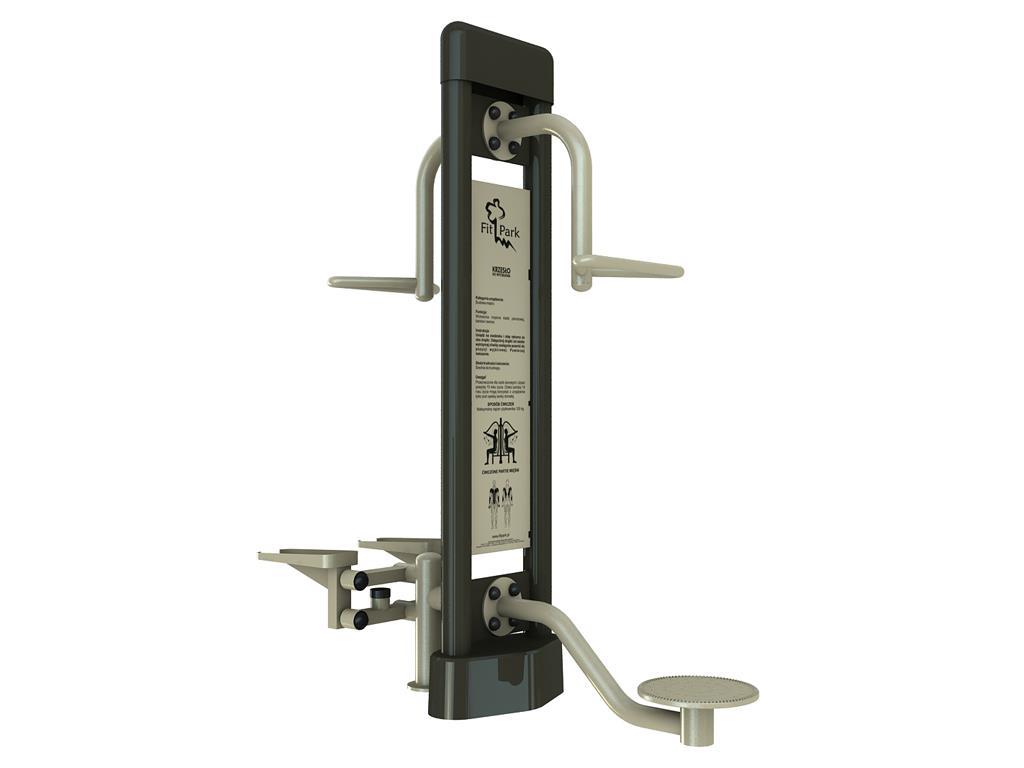

8 Kolor: RAL 7032 popiel / RAL 6006 ciemny zielony Instrukcje: instrukcje użytkowania w formie metalowej tabliczki znamionowej Sprzęt do użytku publicznego: Klasa użytkowania: S Klasa dokładności: A Opis techniczny zestawu: Przedmiotowy zestaw zbudowany jest z elementów stalowych, ze stali St3 (R35) z następujących materiałów: - rama nośna rury stalowe: śr. 140 x 3,6 mm - wsporniki ruchowe rury stalowe: śr x 3,6 mm - pokrywa zabezpieczająca elementy mocujące z aluminium - siedziska i oparcia ze stali - uchwyty i rączki z polichlorku winylu - łożyska typu zamkniętego, NSK z wewnętrznymi ogranicznikami - stopy fundamentowe 600 x 600mm, H=600mm beton klasy B-25 - połączenie słupków nośnych ramy nośnej w fundamencie wykonane jest śrubowe jako sztywne Zastosowano następujące materiały: - stal: St/R35 - beton: B30/B25 Wszystkie elementy stalowe ocynkowane ogniowo i malowane podwójnie proszkowo farbami poliestrowymi. Wyrób spełnia wymagania bezpieczeństwa zawarte w: PN-EN :2009, PN-EN :2009, PN-EN 957-1:2006, PN-EN 957-4:2006, PN-EN 957-9:2005 PN-EN 16630: Certyfikat uprawniający do oznaczania wyrobu znakiem bezpieczeństwa B Poz. 1 Wyciąg górny + prasa nożna - 1 kpl. Urządzenia do ćwiczeń siłownie zewnętrzne, to bezobsługowe urządzenia odporne na warunki atmosferyczne. Kolor: RAL 7032 popiel / RAL 6006 ciemny zielony Instrukcje: instrukcje użytkowania w formie metalowej tabliczki znamionowej 8

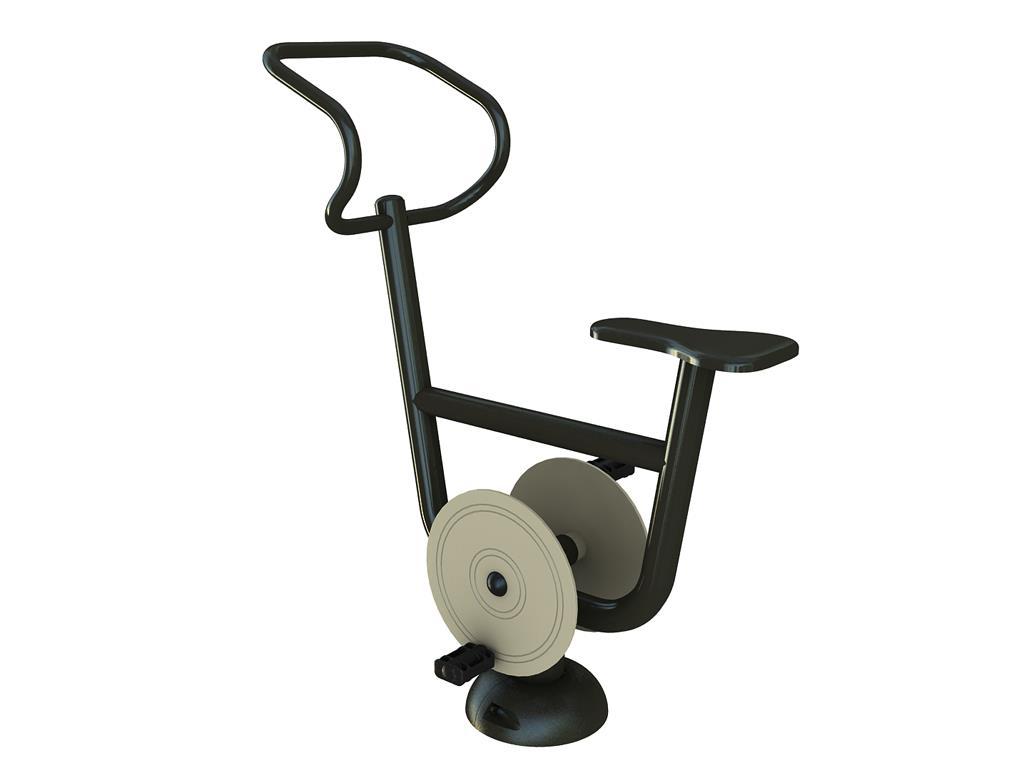

9 Sprzęt do użytku publicznego: Klasa użytkowania: S Klasa dokładności: A Opis techniczny zestawu: Przedmiotowy zestaw zbudowany jest z elementów stalowych, ze stali St3 (R35) z następujących materiałów: - rama nośna rury stalowe: śr. 140 x 3,6 mm - wsporniki ruchowe rury stalowe: śr x 3,6 mm - pokrywa zabezpieczająca elementy mocujące z aluminium - siedziska i oparcia ze stali - uchwyty i rączki z polichlorku winylu - łożyska typu zamkniętego, NSK - stopy fundamentowe 600 x 600mm, H=600mm - połączenie słupków nośnych ramy nośnej w fundamencie wykonane jest śrubowe jako sztywne Zastosowano następujące materiały: - stal: St/R35 - beton: B30/B25 Wszystkie elementy stalowe ocynkowane ogniowo i malowane podwójnie proszkowo farbami poliestrowymi. Wyrób spełnia wymagania bezpieczeństwa zawarte w: PN-EN :2009, PN-EN :2009, PN-EN 957-1:2006, PN-EN 957-4:2006, PN-EN 957-9:2005 Certyfikat uprawniający do oznaczania wyrobu znakiem bezpieczeństwa B Poz. 3 ROWEREK - 1 kpl. Wymiary: 1100x472x1314 mm Strefa bezpieczeństwa: 410x3472 mm Urządzenia do ćwiczeń siłownie zewnętrzne, to bezobsługowe urządzenia odporne na warunki atmosferyczne. Kolor: RAL 7032 popiel / RAL 6006 ciemny zielony Instrukcje: instrukcje użytkowania w formie metalowej tabliczki znamionowej Sprzęt do użytku publicznego: 9

10 Klasa użytkowania: S Klasa dokładności: A Opis techniczny zestawu: Przedmiotowy zestaw zbudowany jest z elementów stalowych, ze stali St3 (R35) z następujących materiałów: - rama nośna rury stalowe: śr. 140 x 3,6 mm - wsporniki ruchowe rury stalowe: śr x 3,6 mm - pokrywa zabezpieczająca elementy mocujące z aluminium - siedziska i oparcia ze stali - uchwyty i rączki z polichlorku winylu - łożyska typu zamkniętego, NSK - stopy fundamentowe 600 x 600mm, H=600mm - połączenie słupków nośnych ramy nośnej w fundamencie wykonane jest śrubowe jako sztywne Zastosowano następujące materiały: - stal: St/R35 - beton: B30/B25 Wszystkie elementy stalowe ocynkowane ogniowo i malowane podwójnie proszkowo farbami poliestrowymi. Wyrób spełnia wymagania bezpieczeństwa zawarte w: PN-EN :2009, PN-EN :2009, PN-EN 957-1:2006, PN-EN 957-4:2006, PN-EN 957-9:2005 Certyfikat uprawniający do oznaczania wyrobu znakiem bezpieczeństwa B * wyżej wymienione i przedstawione urządzenia zaczerpnięte z oferty firm. Dopuszcza się wykorzystanie produktów innego producenta pod warunkiem, że będą one równoważne z wyżej wymienionymi. Wyżej wymienione wyposażenie dobrano tak, aby spełniało wymagania norm bezpieczeństwa i posiadało stosowne certyfikaty. Rozmieszczono je w terenie wykorzystując jego najlepsze cechy i warunki naturalne, a także kierując się zasadą maksymalnego urozmaicenia i wykorzystania terenu z jednoczesnym zachowaniem stref bezpieczeństwa dla poszczególnych urządzeń. Zaleca się, aby montaż urządzeń wykonywała firma produkująca lub posiadająca zezwolenie producenta na montaż danego urządzenia. Zamawiający uzna za równoważne produkty o parametrach odpowiadających lub lepszych od parametrów wskazanych w opisie przedmiotu zamówienia. Zamawiający nie dopuszcza jako równoważne rozwiązania w zakresie zmiany rodzaju sprzętu, jego konfiguracji i technologii wykonania. Wskazana granica równoważności jest istotnym elementem dla zamawiającego. Rodzaj materiału oraz technologia jego wykonania przyjęta przez Zamawiającego gwarantuje łatwość i niskie koszty konserwacji i utrzymania urządzeń. Specyfikacja urządzeń zastosowana została na wielu obiektach zrealizowanych i realizowanych na terenie gminy, przez co zamawiający uzyska oczekiwany efekt estetyczny oraz oczekiwane korzyści ekonomiczne związane z niskimi nakładami na utrzymanie ich we właściwym stanie technicznym. 10

11 4.6. Uwagi. 1. Działka, na której znajduje się projektowany plac rekreacji ruchowej nie znajduje się w strefie ochrony konserwatorskiej. 2. Działka nie znajduje się w granicach terenu górniczego. 3. Roboty budowlano montażowe należy realizować zgodnie z zatwierdzonym projektem budowlanym pod kierownictwem osoby posiadającej uprawnienia budowlane. 4. Należy stosować wyroby dopuszczone do stosowania w budownictwie. 5. Roboty budowlane prowadzić zgodnie z projektem, sztuką budowlaną oraz przepisami bezpieczeństwa i higieny pracy. 6. Wszystkie wymiary sprawdzić na budowie, wszelkie zmiany w projekcie wymagają zgody autora projektu. 7. Po wykonaniu wszystkich prac należy wykonać inwentaryzację geodezyjną powykonawczą Ochrona interesu osób trzecich. Teren objęty opracowaniem nie narusza interesów osób trzecich w rozumieniu przepisów prawa budowlanego. Opracował: mgr inż. Krzysztof Struczyk 11

12 IV INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONA ZDROWIA NA TERENIE BUDOWY ORAZ PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. Nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). 1) zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Branża : Architektoniczno - budowlana Obiekt : Plac rekreacji ruchowej dla seniorów Adres : działka nr 118/16, obręb Zabłocie, Gmina Nowogrodziec Inwestor : Gmina i Miasto Nowogrodziec Adres : Nowogrodziec ul. Rynek 1 2) wykaz istniejących obiektów budowlanych podlegających adaptacji lub rozbiórce: nie występuje; 3) wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: nie występuje; 4) informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsce i czas ich wystąpienia: nie występuje; 5) informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie od rodzaju zagrożenia: tablica budowy, tablice bhp, ogrodzenie placu budowy; 6) informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, w tym: a) określenie zasad postępowania w przypadku wystąpienia zagrożenia: nie występuje; b) konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń: - stosowanie atestowanych indywidualnych środków ochrony np. szelki; c) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby: - posiadanie przez pracowników aktualnego świadectwa dopuszczenia do pracy ; - aktualne szkolenie BHP i p. poż. pracowników i pracowników dozoru; - aktualne dopuszczenie do obsługi urządzeń elektrycznych; 12

13 7) określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy: nie występuje; 8) wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: a) plan organizacji ruchu przy wejściu placu budowy na użytkowane ciągi pieszo-jezdne; b) zabezpieczenie budowy w podręczny sprzęt gaśniczy; c) zapewnienie łączności telefonicznej budowy; 9) wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Projekt i dziennik budowy przechowuje kierownik budowy. CZĘŚĆ RYSUNKOWA NIE WYMAGANA Opracował: mgr inż. Krzysztof Struczyk 13

14 V CZĘŚĆ GRAFICZNA PROJEKTU L.p. Tytuł rysunku Nr rysunku 1. Plan zagospodarowania terenu 1/2 2. Plac rekreacji ruchowej dla seniorów 2/2 14
