1 Specyfikacja - Primewood Zrzeczenie się odpowiedzialności Jasno zastrzega sobie prawo do dokonania zmian treści niniejszego dokumentu bez wcześniejszego powiadomienia.

2 2

3 Treść 1. Materiały Elementy... 7 Opcje lameli... 7 Opcje słupków bocznych... 7 Opcje słupków bocznych i słupka środkowego... 8 Poprzeczka i pozycja... 8 R-rama Opcje listwy montażowej T-słupek Listwa regulacyjna Kołki do lameli Opcje kolorystyczne shuttersów Primewood Definicja wymiarów do zamówienia Wymiary paneli i luzy Dopasowanie Osprzęt Ukryte zawiasy Zatrzaski kulkowe i zasuwki (do zamówienia oddzielnie!) Uchylna klamka okienna 15 mm (do zamówienia oddzielnie!) Wycięcia w listwie montażowej Systemy szynowe składane Informacje ogólne System szynowy składany Układ paneli w systemie szynowym składanym System szynowy składany Układ paneli w systemie szynowym składanym Specyfikacja Primewood 2015, wersja 2 3

4 10. Systemy szynowe przesuwne: otwarte lamele Informacje ogólne Metody montażu Systemy szynowe przesuwne: lamele otwarte Informacje ogólne Metody montażu Shuttersy z panelami zamkniętymi Shuttersy z lamelami stałymi Dostępne opcje Formy specjalne Możliwe formy Listwa regulacyjna na środku Drzwi francuskie Zdalne sterowanie Umiejscowienie panelu słonecznego Tabela połączeń kolorystycznych Shuttersy do okien dachowych Stopień połysku Długość ramy i szyny Czas produkcji Opakowanie Dodatkowe lamele

5 Zwrócić szczególną uwagę: Systemy szynowe składane: całkowicie wymienione Nowa opcja systemów szynowych składanych: całkowicie rozkładane 180 Zdalne sterowanie przy pomocy częstotliwości radiowych (RF) Shuttersy do okien Velux i Fakro Specyfikacja Primewood 2015, wersja 2 5

6 1. Materiały Shuttersy Primewood są produkowane z drewna z gatunku Gmelina arborea. Jest to wytrzymałe, a zarazem lekkie drewno o subtelnej strukturze. Ma matowo-srebrny kolor, dzięki czemu wyglądem przypomina jedwab. Gmelina arborea to egzotyczny gatunek z rodziny drewna tekowego. Wykorzystywane przez Jasno drewno pochodzi z Wysp Salomona, gdzie lasy są uprawiane w sposób bardzo odpowiedzialny i zrównoważony (certyfikat FSC przyznany w roku 1998). Kontrolowany proces suszenia drewna gwarantuje trwałość shuttersów. Ramy są produkowane z wykorzystaniem tradycyjnego połączenia czopowego, dzięki czemu klejona powierzchnia jest możliwie największa, co umożliwia uzyskanie optymalnej wytrzymałości. Techniczny słupek boczny posiada rdzeń zbudowany z kilku warstw twardego drewna. Zapewnia to wysoką trwałość i stabilność paneli. Lamele w shuttersach Jasno są wycinane promieniście, dzięki czemu możliwe jest dostarczanie paneli o szerokości 1066 mm bez problemów związanych ze skręcaniem i odkształcaniem. Te kosztowne metody sprawiają, że shuttersy Jasno są trwałą inwestycją w wyposażenie wnętrza. 6

7 2. Elementy Opcje lameli Opcje słupków bocznych 25.4mm 25.4mm 41.3mm 41mm Słupek płaski 25.4mm 25.4mm 41.3mm 41mm Słupek z falcem (astragal) 50.8mm 50.8mm 50mm Słupek płaski 50mm Słupek z falcem (astragal) Od szerokości paneli 550 mm stosowany jest słupek boczny 50 mm. Specyfikacja Primewood 2015, wersja 2 7

8 Opcje słupków bocznych i słupka środkowego 25.4mm 25.4mm 57.15mm Słupek środkowy / 57mm Słupek płaski 57.15mm 57mm Słupek z falcem (astragal) Techniczny słupek boczny zbudowany jest z rdzenia składającego się z wielu warstw drewna, co zapewnia wysoką trwałość oraz stabilność paneli. Standardowa pozycja słupka bocznego astragal to prawy przed lewym (słupek astragal z prawej strony, a płaski słupek boczny z lewej). Słupek środkowy jest stosowany w przypadku pojedynczych paneli mocowanych bez zawiasów o szerokości do 1270 mm włącznie, dokładnie na środku panelu. Jest to obowiązkowe rozwiązanie od 914 mm (przy wymiarze lameli 63 mm), 1066 mm (przy lamelach 89 mm i 114 mm) oraz 762 mm (przy lamelach 47 mm). Poprzeczka i pozycja Górna / dolna poprzeczka Środkowa poprzeczka (76.2mm) 21mm 7.9mm 21mm 7.9mm 70mm - 165mm 76.2mm Wysokość panelu Min. wysokość poprzeczki górnej/dolnej < 508 mm 70 mm < 1143 mm 76 mm < 1625 mm 86 mm < 1980 mm 92 mm < 3378 mm 111 mm 8

9 Środkowa poprzeczka 2 Środkowa poprzeczka Poprzeczka środkowa dzieli panel na 2 lub 3 poziome części. Rozwiązanie to może być stosowane ze względów estetycznych bądź też gdy istnieje konieczność usprawnienia funkcjonowania paneli i lameli. Segmenty znajdujące się poniżej i powyżej poprzeczki środkowej mogą być regulowane niezależnie od siebie. Od 1980 mm konieczne jest zastosowanie 1 poprzeczki środkowej. Jeżeli odległość od środka poprzeczki do górnej lub dolnej krawędzi panelu jest większa niż 1980 mm, niezbędne jest zastosowanie drugiej poprzeczki środkowej. Ponieważ standardowo panele górne i dolne są tej samej wielkości, możliwe jest odstępstwo w trakcie produkcji od podanej pozycji poprzeczki środkowej o następujące wartości na plus bądź na minus: Rozmiar lameli Dopuszczalne odstępstwo 47 mm 19 mm 63 mm 25 mm 89 mm 38 mm 114 mm 51 mm Jeżeli poprzeczka środkowa ma zostać umiejscowiona dokładnie na określonej wysokości, należy to wyraźnie zaznaczyć. Specyfikacja Primewood 2015, wersja 2 9

10 R-rama 22.2mm 12mm 63mm 75mm 14mm 37.8mm 20mm 5mm 1mm 60mm R-rama może zostać zamówiona dla 2 stron (lewej i prawej), 3 stron (lewej, prawej i dołu lub góry) oraz 4 stron (góra i dół, lewa i prawa strona). 5mm 5mm 2.5mm 2.5mm 2.5mm 5mm 2.5mm 5mm 5mm 10

11 W przypadku zamówienia dwustronnej R-ramy jej wysokość jest taka sama, jak wysokość paneli shuttersów. W przypadku trzystronnej R-ramy panele są o 5 mm krótsze niż R-rama (patrz rysunek). Jeżeli trzystronna rama zostanie zastosowana z lewej i prawej strony oraz od dołu, rama i panele będą biegły równo u góry. Zwłaszcza w przypadku form niestandardowych R-rama jest poręcznym rozwiązaniem pozwalającym na ukrycie nierówności za jej zakładką. Stałe lamele Wysokość zamówienia 2 Wysokość zamówienia 1 Szerokość zamówienia Jasnoniebieska linia wskazuje wewnętrzną stronę R-ramy. Specyfikacja Primewood 2015, wersja 2 11

12 Opcje listwy montażowej Listwa montażowa może zostać zamówiona dla 1 strony (lewej lub prawej), 2 stron (lewej i prawej), 3 stron (lewej, prawej i dołu lub góry) oraz 4 stron (góra i dół, lewa i prawa strona). 2.5mm 2.5mm 2.5mm 2.5mm 5mm 5mm Dostępne listwy montażowe: 25 mm x 40 mm, 25 mm x 50 mm, 25 mm x 60 mm, 25 mm x 75 mm. 50 mm x 40 mm, 50 mm x 50 mm, 50 mm x 60 mm, 50 mm x 75 mm

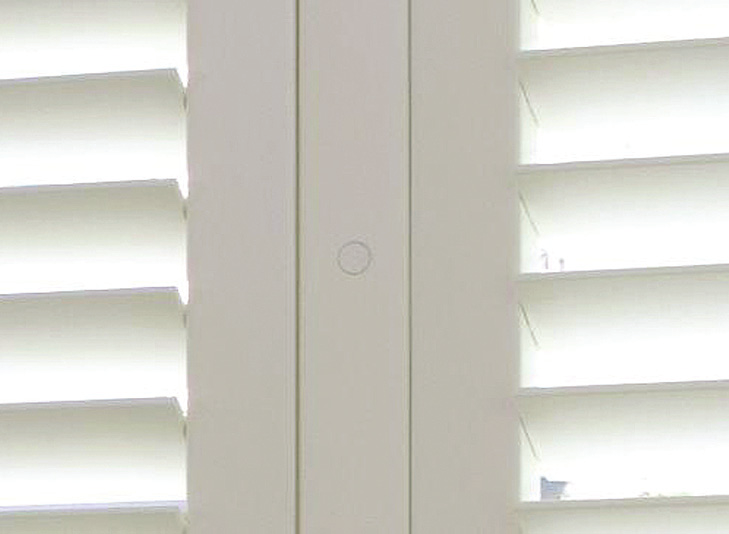

13 Możliwe umiejscowienie nawierconych otworów: Przód Bok 25 / 50mm Ø5 25 / 50mm Ø5 Ø14 1 Ø14 1 Otwory mogą zostać przykryte płaską płytką zakrywającą (do zamówienia oddzielnie!) w kolorze białym lub neutralnym kolorze drewna, który można następnie pomalować na dowolny kolor. Farba do wykończenia zostaje dostarczona wraz z shuttersami. Opcjonalnie można zamówić nawiercenie otworów i wyposażenie ich w drewnianą zaślepkę w tym samym kolorze. Przód Bok 25 / 50mm Uwaga! Przy montażu we wnęce okiennej wyłącznie z listwą montażową o szerokości 50 mm (a więc nie przy R-ramie i listwie montażowej o szerokości 25 mm). Nawiercone otwory: liczba otworów jest zależna od wysokości Specyfikacja Primewood 2015, wersja 2 13

14 T-słupek T-słupek może być stosowany, gdy podział okna jest taki, że panel może mieć zawiasy zarówno z lewej, jak i z prawej strony. Opcje: 75mm 60mm 50mm 40mm Panel Panel 50mm Jeżeli chcą Państwo, aby otwory zostały nawiercone (wyłącznie z przodu), należy podać taką informację w internetowym systemie zamówień. Zarówno umiejscowienie, jak i wykonanie nawierconych otworów dokładnie odpowiada otworom w listwie montażowej. Umiejscowienie T-słupka Mierzyć od zewnętrznej lewej krawędzi do środka T-słupka. Pozycję ewentualnego drugiego T-słupka mierzy się również od zewnętrznej lewej krawędzi do środka drugiego T-słupka: patrz poniższy szkic. 50mm 50mm T-słupek 1 5mm 5mm T-słupek 2 szerokość zamówienia Przykładowa konfiguracja: LTLPTL 14

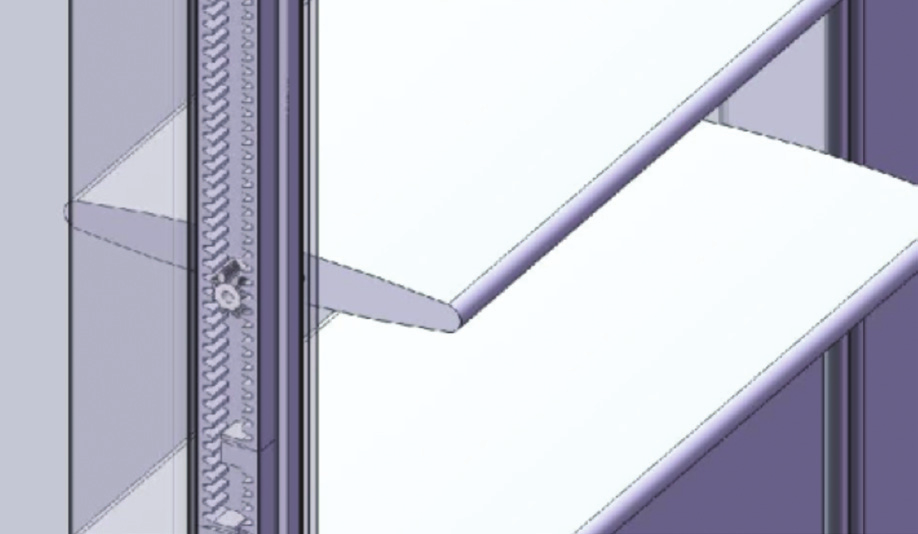

15 Listwa regulacyjna Standardowa listwa regulacyjna Standardowo jest ona mocowana na środku panelu Ukryta regulacja przy pomocy koła zębatego (Silent View) To rozwiązanie dostępne jest w połączeniu z lamelami 63, 89 i 114 mm. Przekładnia koła zębatego jest zamontowana w słupku bocznym i przykryta drewnianą listwą w zamówionym kolorze, a więc jest ona całkowicie niewidoczna. Ważne! Ukryta regulacja jest, ze względu na przenoszenie siły, dzielona na dwie równe części, jeżeli wysokość panelu przekracza 1370 mm, a odległość od środka poprzeczki środkowej do górnej lub dolnej krawędzi panelu jest większa niż 1370 mm. W przypadku zdalnej regulacji nie stosuje się dzielenia na dwie części, a wykorzystanie jednoczęściowej regulacji możliwe jest maksymalnie do wymiaru 1980 mm, ponieważ napęd stanowi wówczas koło zębate, a nie lamela. Kołki do lameli Aby możliwe było ustawienie lameli w każdej pozycji, stosuje się kołki oporowe. Do późniejszej regulacji naprężenia służą śruby regulacyjne zamontowane z boku każdego panelu. Specyfikacja Primewood 2015, wersja 2 15

16 3. Opcje kolorystyczne shuttersów Primewood Farba Bejca 001 Pure White 108 Rustic Grey 002 Extra White 109 Weathered Teak 003 Silk White 110 Limed White ODŚWIEŻONY 004 Bright White 114 Taupe NOWOŚĆ 006 Pearl 115 Java Teak 008 Marshmallow 200 Natural 009 Creamy 204 Oak Mantel 011 Cameo 205 Goldenrod 013 Bisque 212 Dark Teak 019 String 215 Cordovan 023 White Dove 219 Mahogany 027 White Birch 220 New Ebony 037 Pointed White NOWOŚĆ 221 Black Walnut 048 Chai NOWOŚĆ 227 Red Oak 049 Stone Grey NOWOŚĆ 230 Old Teak 051 Brown Grey NOWOŚĆ 237 Wenge 053 Clay NOWOŚĆ 246 Matte Black NOWOŚĆ 836 Classic Black 862 French Oak Za dopłatą możliwe jest wykonanie na zamówienie w większości kolorów z palety RAL (K5), NCS (edycja 2) oraz w większości kolorów F&B (farba nie jest marki F&B). Celem osiągnięcia surowego efektu można zamówić shuttersy w wersji piaskowanej. W rubryce z uwagami należy zamieścić dopisek Matt Sandblast. Hygienilac to wykończenie lakierem dostępne zarówno w przypadku lakierów, jak i bejc. Hygienilac miesza się z ostatnią warstwą lakieru, co pozwala na zabicie większości bakterii. Ze względu na sposób produkcji materiałów kolory z poszczególnych partii mogą w niewielkim stopniu różnić się od siebie. Dlatego też zalecamy zamawianie wszystkich shuttersów do danego mieszkania za jednym razem. Niewielkie odstępstwa kolorystyczne mogą wystąpić także pomiędzy gotowymi produktami a próbkami kolorów. 16

17 4. Definicja wymiarów do zamówienia Szerokość zamawiana przy montażu z listwami montażowymi i R-ramą: MONTAŻ WE WNĘCE Listwa montażowa Listwa montażowa 5mm luz fabryczny SZEROKOŚĆ ZAMÓWIENIA Listwa montażowa Zaplanuj luz 3-4 mm! SZEROKOŚĆ ZAMÓWIENIA SZEROKOŚĆ ZAMÓWIENIA Zaplanuj luz 2 mm! Zaplanuj luz 2 mm! 5mm luz fabryczny R-rama MONTAŻ NA MURZE Zaplanuj wystarczający naddatek (minimum 10 mm) 5mm luz fabryczny Listwa montażowa (sugerowana szerokość 50 mm) SZEROKOŚĆ ZAMÓWIENIA Specyfikacja Primewood 2015, wersja 2 17

18 Możliwość zastosowania różnych szerokości paneli w jednym oknie. Taką informację należy podać w systemie zamówień online w rubryce 'Uwagi'. Listwa montażowa + LL Listwa montażowa + PP 5mm SZEROKOŚĆ ZAMÓWIENIA Wysokość zamawiana przy montażu z listwami montażowymi i R-ramą: Montaż we wnęce Montaż we wnęce z R-ramą na górze i na dole Montaż we wnęce z R-ramą na górze Montaż na murze Zaplanuj luz 5-7mm! Zaplanuj luz 5-7mm! WYSOKOŚĆ ZAMÓWIENIA Zaplanuj luz 2mm! Zaplanuj luz 2mm! WYSOKOŚĆ ZAMÓWIENIA Zaplanuj luz 2mm! Zaplanuj luz 2mm! WYSOKOŚĆ ZAMÓWIENIA WYSOKOŚĆ ZAMÓWIENIA W przypadku zamówienia także R-ramy u góry (L & P & góra) panele zostaną dostarczone w wymiarze o 5 mm krótszym od dołu. Wysokość i szerokość zamawiana przy montażu z systemami szynowymi składanymi i przesuwnymi: Patrz części dotyczące tych systemów. 18

19 5. Wymiary paneli i luzy Szerokości paneli w mm Wysokości paneli w mm Lamela Tylko panel 1 panel z zawiasami LUB w systemie szynowym przesuwnym w szynie składanej 2 panele z zawiasami wolno wiszące 2 panele z zawiasami z filcowymi podkładkami 3 panele z zawiasami z filcowymi podkładkami BEZ poprzeczki środkowej 1 i/lub 2* poprzeczki środkowe Min. Maks. Maks. Maks. Maks. Maks. Maks. Min. Maks. Maks. 47 mm (+ słupek środkowy) mm (+ słupek środkowy) mm (+ słupek środkowy) mm (+ słupek środkowy) Możliwość zastosowania różnych szerokości paneli w jednym oknie. Taką informację należy podać w systemie zamówień online w rubryce 'Uwagi'. Słupek środkowy ma szerokość 57 mm. Jest on mocowany pionowo na środku panelu. Od szerokości 2450 mm zaleca się zatem zastosowanie systemu szynowego składanego, od 2690 mm (2740 mm w przypadku wyboru listwy montażowej 50 mm) system szynowy składany jest niezbędny. Bez systemu szynowego składanego można połączyć ze sobą maksymalnie 3 panele (a więc LLL i/lub PPP) o szerokości paneli 430 mm. * Od 1980 mm konieczne jest zastosowanie 1 poprzeczki środkowej. Jeżeli odległość od środka poprzeczki do górnej lub dolnej strony panelu jest większa niż 1980 mm, niezbędne jest zastosowanie drugiej poprzeczki środkowej.. Specyfikacja Primewood 2015, wersja 2 19

20 Luz pomiędzy panelami/panelem a listwą montażową (w której znajdują się zawiasy) Luz pomiędzy panelami/panelem a listwą montażową (bez zawiasów) Luz pomiędzy panelem a ramą, z góry i z dołu System szynowy składany: luz pomiędzy panelem a ramą boczną/luz od panelu do końca listwy wykończeniowej bez ram bocznych. System szynowy przesuwny: luz pomiędzy panelem a ramami bocznymi System szynowy przesuwny: luz pomiędzy panelem a końcem maskownicy z każdej strony (czyli bez ram bocznych) 1,5 mm 5 mm 2,5 mm 6,5 mm 3 mm 3 mm 20

21 6. Dopasowanie Kiedy okno i drzwi znajdują się obok siebie i mają różną wysokość, informację na ten temat można zamieścić w systemie zamówień online. Górna strona poprzeczki środkowej zostanie wówczas zrównana z górną stroną poprzeczki dolnej. Poprzeczka dolna nie ma tej samej wysokości co poprzeczka środkowa. W takiej sytuacji należy podać: 'wyrównać element 1 i 2 u góry, zaś element 1 poprzeczki środkowej wyrównać z poprzeczką dolną elementu 2'. 76,2 Element 1 Element 2? W takiej sytuacji należy podać: 'element 2 znajduje się?? mm niżej niż element 1, wyrównać panel środkowy elementu 1 z poprzeczką dolną elementu 2'. 76,2 Element 1 Element 2 Specyfikacja Primewood 2015, wersja 2 21

22 7. Osprzęt Ukryte zawiasy Śruba mocująca Śruba zabezpieczająca Kolor standardowy: nikiel Kolor opcjonalny: mosiądz Ukryte zawiasy zapewniają proste wykończenie oraz optymalne zaciemnienie. Ich zastosowanie sprawia, że konstrukcja staje się niemal dwukrotnie mocniejsza niż w przypadku standardowych zawiasów płaskich: Widok z góry Wysokość słupka bocznego / listwy montażowej mm 16mm 50mm 3mm 50mm 260mm 17mm Słupek boczny 22

23 Zatrzaski kulkowe i zasuwki (do zamówienia oddzielnie!) Zamontowanie zatrzasków kulkowych przy pomocy podkładki dystansowej zapewnia prosty efekt końcowy. Zatrzaski kulkowe umożliwiają również pionowy montaż pojedynczych paneli. Uwaga! Pojedyncze panele, które będą montowane pod kątem z zatrzaskami kulkowymi (np. w przypadku ukośnych okien dachowych) muszą zostać zawsze dodatkowo zamocowane, aby zapobiec ich spadnięciu! Materiał: mosiądz lub nikiel Zasuwka umożliwia zamocowanie panelu. Nie stanowi to jednak zabezpieczenia antywłamaniowego! Materiał: mosiądz lub nikiel Specyfikacja Primewood 2015, wersja 2 23

24 Uchylna klamka okienna 15 mm (do zamówienia oddzielnie!) Shuttersy muszą zawsze zostać podparte od dołu lub też zamontowane przy pomocy zatrzasków kulkowych. 24

25 8. Wycięcia w listwie montażowej Wycięcie z tylnej strony listwy montażowej (u góry i/lub u dołu) można zamówić fabrycznie. Ważne przy tym jest, aby nie było ono głębsze niż grubość samej listwy montażowej pomniejszona o grubość panelu wynoszącą 26 mm. Głębokość 26mm Wysokość grubość panelu Wysokość grubość panelu 26mm Głębokość Wycięcie z boku listwy montażowej (u góry i/lub u dołu) można zamówić fabrycznie. W większości przypadków liczba zawiasów zostanie zmniejszona o jeden, który wypadałby w tym samym miejscu co wycięcie. L P L P Wysokość Wysokość Szerokość Szerokość Szerokość Szerokość Wysokość Wysokość Minimum 10mm Specyfikacja Primewood 2015, wersja 2 25

26 9. Systemy szynowe składane Informacje ogólne Elementy 27.4mm Górna szyna aluminiowa w kolorze aluminium 25mm 31.2mm 8.8mm Standardowe: Aluminiowa prowadnica dolna typu M w kolorze aluminium, z nawierconymi otworami. 8.8mm 19mm 13mm Opcja bez dopłaty: Aluminiowa prowadnica dolna typu U w kolorze aluminium, z nawierconymi otworami. Prowadnica dolna typu M jest dostarczana z zaślepką. 26

27 Prowadnica dolna typu U została skonstruowana do układania na podłodze: 11mm Zalecana szerokość frezów 13,5 mm, głębokość 8 mm Prowadnica sprężynowa Element przesuwu Litwa regulacyjna montowana jest w odległości 7 mm od środka w przypadku systemów szynowych składanych, dzięki czemu panele mogą być w idealny sposób składane ze sobą (patrz szkic). Widok z góry 7mm 7mm 7mm 7mm 7mm 7mm 7mm 7mm L L L L P P P P Specyfikacja Primewood 2015, wersja 2 27

28 System szynowy składany 90 Montaż na murze 44mm 28mm 28mm 44mm 15mm 20mm 20mm 12mm Szerokość zamawiana 12mm 9mm 76mm 9mm 89mm Wysokość zamawiana 3mm 47mm 47mm 63mm 89mm 9mm 38mm 39mm 31mm 18mm 38mm 76mm Wysokość zamawiana 3mm 47mm 47mm 63mm 89mm 9mm 38mm 51mm 43mm 31mm 38mm 76mm 19mm 114mm 5mm 19mm 114mm 18mm Szyna składana 90 + karnisz 76mm Szyna składana 90 + karnisz 89mm Sugestie do montażu: Jeśli to możliwe, to dla stabilności oraz ułatwienia montażu zamocuj obudowę górną do sufitu. 28

29 Montaż we wnęce 19mm 5mm 15mm 5mm 44mm 1.5mm Szerokość zamawiana 1.5mm 44mm 9mm 76mm 9mm 76mm 49mm 47mm 3mm 47mm 2mm Wysokość zamawiana 2mm 47mm 63mm 89mm 9mm 39mm 31mm 18mm 38mm Wysokość zamawiana 3mm 47mm 63mm 89mm 9mm 39mm 31mm 18mm 38mm 19mm 114mm 5mm 19mm 114mm 5mm Szyna składana 90 + karnisz 76mm Szyna składana 90 + karnisz 76mm Specyfikacja Primewood 2015, wersja 2 29

30 Montaż we wnęce bez ramy górnej Do zastosowania również w przejściu: należy zamówić dodatkową drewnianą poprzeczkę o wymiarach 25mm x 9mm x [szerokość szyny]mm. 19mm 5mm 15mm 5mm 44mm 1.5mm Szerokość zamawiana 1.5mm 44mm 9mm 2mm Wysokość zamawiana 19mm 25mm 3mm 47mm 63mm 89mm 114mm 11mm 18mm 31mm 44mm Szyna składana 90 bez ramy górnej 30

31 Układ paneli w systemie szynowym składanym 90 Możliwe są między innymi następujące układy paneli: LL, RR, LLRR, LLL, RRR, LLLRRR, LLLL, RRRR, LLRRRR, LLLLRR, en LLLLRRRR. W odróżnieniu od tego systemu nie są tutaj montowane bolce zawiasowe u góry ani u dołu. Zamiast nich w górnej szynie znajduje się wózek, a w dolnej - prowadnica sprężynowa. Umożliwia to składanie i przesuwanie paneli po jednej szynie. Jeżeli życzą Państwo sobie paneli 2 na 2, w rubryce 'Układ paneli' proszę wpisać FF/FF. Ze względu na stabilność nie ma możliwości połączenia ze sobą 3 (ani żadnej inne liczby nieparzystej) paneli. Luz pomiędzy 2 panelami bez zawiasów wynosi 3 mm. Specyfikacja Primewood 2015, wersja 2 31

32 System szynowy składany 180 Ważna uwaga: w tym systemie słupek boczny US 41 mm nie jest dostępny. Montaż na murze (jedyna możliwość) 44mm 28mm 28mm 44mm 15mm 20mm 20mm 12mm Szerokość zamawiana 12mm 9mm 76mm 9mm 89mm Wysokość zamawiana 3mm 47mm 47mm 63mm 89mm 9mm 38mm 39mm 31mm 18mm 38mm 76mm Wysokość zamawiana 3mm 47mm 47mm 63mm 89mm 9mm 38mm 51mm 43mm 31mm 38mm 76mm 19mm 114mm 5mm 19mm 114mm 18mm Szyna składana karnisz 76mm Szyna składana karnisz 89mm Sugestie do montażu: Jeśli to możliwe, to dla stabilności oraz ułatwienia montażu zamocuj obudowę górną do sufitu. 32

33 Układ paneli w systemie szynowym składanym 180 Możliwe układy paneli: LL, RR, LLRR, LLL, RRR, LLLRRR,LLRRR, LLLRR. Inne układy nie są możliwe. Uniwersalnego systemu szynowego składanego również nie można zastosować w tym systemie. Przykład LLLRRR Specyfikacja Primewood 2015, wersja 2 33

34 10. Systemy szynowe przesuwne: otwarte lamele Informacje ogólne W przypadku tego systemu lamele muszą zostać zamknięte, aby można było rozsunąć panele. Widok od góry 2 panele z 1 zakładką Zakładka 4 panele z 2 zakładkami Zakładka Zakładka 4 panele z 1 zakładką Zakładka Zakładka: 31 mm przy słupku bocznym 41 mm; 40 mm przy słupku bocznym 50 mm. (Zakładka = szerokość słupka bocznego - 10 mm) 34

35 Oczywiście ostateczną szerokość panelu określa liczba paneli oraz liczba zakładek. Ważna uwaga: w przypadku paneli o szerokości > 450 mm zalecamy wykorzystanie szyny dolnej, jak stosowana w przypadku systemów szynowych składanych. W ten sposób panele przesuwne będą zamykane w taki sposób, że w systemie szynowym przesuwnym będą one zawsze ustawione prosto względem siebie. Na podłodze montowane są wówczas 2 szyny dolne na całej szerokości. Metody montażu Montaż na murze (w zestawie z listwą wykończeniową i elementami zwrotnymi) 20mm 38mm 150mm Szerokość zamawiana 140mm 102mm mm 39mm 114mm Wysokość zamawiana 19mm 47mm 63mm 89mm 28 46mm 38mm 25mm 35mm 114mm 13mm 13mm Specyfikacja Primewood 2015, wersja 2 35

36 Montaż we wnęce mm Szerokość zamawiana 1.5mm 114mm 63mm mm Wysokość zamawiana 35mm 19mm 47mm 63mm 89mm 114mm 13mm 28mm 21mm 13mm 0mm 13mm 36

37 11. Systemy szynowe przesuwne: lamele otwarte Informacje ogólne W tym systemie lamele mogą znajdować się w pozycji otwartej nawet wówczas, gdy panele zostają złożone. Głębokości oraz blokady światła są różne w przypadku lameli 63 mm i 89 mm (lamele 47 i 114 mm nie są dostępne w połączeniu z tym systemem). Widok od góry Na słupku bocznym zamontowane zostają blokady światła, ponieważ panele znajdują się w większej odległości od siebie niż w przypadku systemu szynowego przesuwnego z lamelami zamkniętymi. Dlatego też ważne jest, aby podać, w jakiej kolejności montowane będą panele w tych 2 systemach szynowych. 63mm Silent View Silent View 30mm 19mm 63mm 28 40mm 50mm 89mm 28 19mm 30mm 89mm 19mm 30mm Specyfikacja Primewood 2015, wersja 2 37

38 Przykład TPPT: patrząc od strony lewej do prawej oznacza to montaż 1 panelu w tylnej szynie, 2 paneli w szynie przedniej oraz 1 panelu w szynie tylnej. Ważna uwaga: w przypadku paneli o szerokości > 450 mm zalecamy wykorzystanie szyny dolnej, jak stosowana w przypadku systemów szynowych składanych. W ten sposób panele przesuwne będą zamykane w taki sposób, że w systemie szynowym przesuwnym będą one zawsze ustawione prosto względem siebie. Na podłodze montowane są wówczas 2 szyny dolne na całej szerokości. 38

39 Metody montażu Szyna przesuwna z lamelami otwartymi przy montażu na murze (w zestawie z listwą wykończeniową i elementami zwrotnymi) 20mm 38mm 160mm 200mm Wysokość zamawiana 102mm 19mm 25mm 19 63mm 28mm X 63mm Z 6mm mm Szerokość zamawiana 20mm 38mm 19mm 38mm 114mm 210mm Szerokość zamawiana Wysokość zamawiana 102mm 19mm 25mm 19 89mm 28mm K 89mm L 6mm 38 22mm 38mm 114mm Obsługa na środku Silent view K 114mm 92mm L 67mm 89mm X 90mm 70mm Z 51mm 71mm Specyfikacja Primewood 2015, wersja 2 39

40 Szyna przesuwna z lamelami otwartymi przy montażu we wnęce (w zestawie z listwą wykończeniową i elementami zwrotnymi) 1.5mm 1.5mm 38mm 160mm 200mm Wysokość zamawiana 19mm 25mm 19 63mm 28mm 170mm Szerokość zamawiana 1.5mm 1.6mm 38mm 210mm Szerokość zamawiana 63mm X 63mm Z 6mm 38 2mm 19mm Wysokość zamawiana 63mm 19mm 25mm 19 89mm 28mm K 89mm L 6mm 38 2mm Obsługa na środku Silent view K 114mm 92mm L 67mm 89mm X 90mm 70mm Z 51mm 71mm 40

41 12. Shuttersy z panelami zamkniętymi Widok od przodu i widok od góry zamkniętego panelu oraz wymiary minimalne i maksymalne: Różne kombinacje z zamkniętymi panelami: MIN 305mm 76.2 MAX 1220mm 12mm Specyfikacja Primewood 2015, wersja 2 41

42 13. Shuttersy z lamelami stałymi Dostępne opcje Zamknięte Otwarte Kierunki Dress Down Dress Up 47mm lamela 63mm lamela 89mm lamela 114mm lamela Tył panelu Tył panelu W przypadku tej opcji lamele są mocowane przy użyciu dodatkowego sworznia pomiędzy lamelą a słupkiem bocznym, natomiast listwa regulacyjna nie jest stosowana (gdyż jest to niemożliwe z technicznego punktu widzenia). 42

43 14. Formy specjalne Możliwe formy W odniesieniu do form specjalnych istnieje wiele możliwości. Poniżej przedstawiamy najczęściej spotykane rozwiązania. Najlepszym sposobem zamówienia shuttersów w niestandardowej formie jest narysowanie szablonu z wymiarami. Podczas dokonywania zamówienia zostanie w większości przypadków wykonany ostateczny rysunek produkcyjny celem dokonania kontroli. Listwa regulacyjna na środku Aby możliwe było połączenie większej liczby lameli z listwą regulacyjną, listwa ta jest czasem umieszczana z boku w przypadku shuttersów o niestandardowej formie. Środek listwy regulacyjnej znajduje się wówczas w odległości 25 mm od końca lameli. Specyfikacja Primewood 2015, wersja 2 43

44 Drzwi 'francuskie' W przypadku tzw. drzwi francuskich mogą zostać wykonane specjalne wycięcia wokół klamki. Również w tym przypadku podczas składania zamówienia niezbędny jest szkic celem wykonania wycięcia. 44

45 15. Zdalne sterowanie Wysokości paneli w mm Lamela Minimalna wysokość panelu w związku z napędem Odległość od środka poprzeczki środkowej oraz dolnej/górnej strony panelu Min. Min. Maks. 63 mm 457 mm 457 mm 1980 mm 89 mm 457 mm 457 mm 1980 mm 114 mm 457 mm 457 mm 1980 mm Uwaga! Ręczne sterowanie lamelami możliwe jest wyłącznie, gdy napęd zostanie odłączony (przy pomocy włącznika z tyłu panelu). Formy niestandardowe Możliwość wykonania dla okien łukowych i ukośnych. Dostępne są także shuttersy półokrągłe i okrągłe z poziomymi lamelami (dzielone na 2 panele): w przypadku całkowicie łukowych shuttersów lamele są zamocowane na stałe. stałe lamele Specyfikacja Primewood 2015, wersja 2 45

46 Sterowanie Dostępne wyłącznie w opcji Silent View, gdyż napęd steruje regulacją przy pomocy koła zębatego w słupku bocznym. To rozwiązanie pozwala na osiągnięcie dla 1 sekcji wymiaru wynoszącego maksymalnie 1980 mm bez podziału (nie ma zatem konieczności dzielenia na mniejsze części). Słupek boczny Dostępny wyłącznie dla wymiaru 57 mm ze względu na montaż napędu. Wymiary lameli 63, 89 i 114 mm Gwarancja 2 lata na część silnikową przy normalnym użytkowaniu Zasilanie bateriami 6 baterii AA (alkalicznych lub litowych) Zasilanie słoneczne 6 baterii AA do ładowania (w pełni naładowanych przed włożeniem!) Panel słoneczny Standardowo umieszczany na zespole baterii Może on zostać fabrycznie zamontowany za dopłatą na poprzeczce dolnej, zaś przy 2 napędach w 1 panelu oba panele słoneczne będą znajdowały się na poprzeczce dolnej. Nie ma możliwości zamontowania na poprzeczce środkowej ze względu na okablowanie. Zdalne sterowanie 2 baterie AAA (alkaliczne lub litowe) Ustawienie Aby uzyskać informacje na temat ustawienia, należy zapoznać się z instrukcją instalacji na stronie jasno.pl Uwaga: wystaje na 20 mm! Kolor: biały - kawowy - karmelowy Wymiary: 330 x 37 x 40 mm Włącznik ręczny: Ręczne sterowanie lamelami możliwe jest wyłącznie, gdy napęd zostanie odłączony przy pomocy tego włącznika. Zespół baterii w napędzie Wykończenie w drewnie w kolorze żaluzji, chyba że zostanie do niego przymocowany panel słoneczny. Płytka montażowa (opcjonalnie) Przy zamawianiu napędu słonecznego można również (wyłącznie fabrycznie ze względu na okablowanie!) zlecić umieszczenie panelu słonecznego na poprzeczce dolnej. Wyjątek stanowią shuttersy do okien dachowych ze względu na ich zamykanie - w takim przypadku panele słoneczne mogą zostać bezproblemowo zamontowane na zespole baterii. Standardowo panel słoneczny jest umieszczany na zespole baterii przy napędzie solarnym. Kolor: biały - kawowy - karmelowy Wymiary: 195 x 37 x 9 mm Dodatkowy zespół baterii (opcjonalnie) Może zostać umieszczony nad istniejącym zespołem lub na płytce montażowej. Panel słoneczny może ładować oba zespoły. Kolor: biały - kawowy - karmelowy Wymiary: 195 x 37 x 22 mm Panel słoneczny (opcjonalnie) Informacje: patrz wyżej. Kolor: biały - kawowy - karmelowy Wymiary: 195 x 37 x 14 mm 46

47 Zdalne sterowanie działa na częstotliwości radiowej. Tryb kalibracji Pozycje lameli Tutaj można ustawić pozycje lameli. Przy pomocy 1 zdalnego sterowania można obsługiwać 5 grup. Funkcja ALL umożliwia jednoczesne sterowanie wszystkimi podłączonymi grupami. Liczba napędów w 1 grupie jest nieograniczona w ramach zasięgu pilota. Przycisk aktywujący Specyfikacja Primewood 2015, wersja 2 47

48 Umiejscowienie panelu słonecznego Panel słoneczny musi znajdować się w takim miejscu, aby mógł w ciągu dnia w wystarczającym stopniu naładować się przy wykorzystaniu bezpośredniego światła słonecznego. Dlatego też należy uprzednio skontrolować następujące kwestie: Czy panel słoneczny będzie po zamontowaniu ustawiony w kierunku południowozachodnim oraz południowo-wschodnim? Większość smartfonów wyposażona jest w funkcję kompasu, która pomoże ustalić kierunek. Czy okno nie jest wyposażone w inną ochronę przed słońcem od wewnątrz ani od zewnątrz, taką jak na przykład markizy, zasłony przeciwsłoneczne, ekrany, rolety zaciemniające itd., które mogłyby w ciągu dnia osłaniać panel od bezpośredniego światła słonecznego? Czy szyba nie jest pokryta specjalną folią lub powłoką blokującą dopływ światła? Czy panel słoneczny jest zawieszony w taki sposób, że pomiędzy nim a szybą nie znajdują się żadne przeszkody i czy znajduje się on w odległości maksymalnie 15 cm od szyby? Panelu słonecznego nie można montować za słupkiem ościeżnicy ani progiem drzwi. Brak możliwości zastosowania panelu solarnego Brak możliwości zastosowania panelu solarnego Możliwość zastosowania panelu solarnego Panel słoneczny zapewnia ładowanie baterii bezpośrednim światłem słonecznym, co przedłuża ich żywotność. Baterie do ładowania również mają ograniczony cykl życiowy, więc po jakimś czasie będą musiały zostać wymienione. Będzie to oczywiście związane bezpośrednio z ilością światła słonecznego oraz częstotliwością korzystania z funkcji zdalnego sterowania. W przypadkach, w których nie ma możliwości użycia paneli słonecznych, można skorzystać z napędu przy pomocy zwykłych baterii. 48

49 Umiejscowienie napędu (napędów) w przypadku paneli z zawiasami jest następujące. Ważne jest aby wiedzieć, że panele nie będą mogły być całkowicie składane na siebie ze względu na wystającą część napędową. L P LL / PP / FF LLL PPP 20mm LLPP / LLLL / PPPP LLLLLL / PPPPPP Dla zapewnienia możliwie najmniejszego odstępu między panelami przy ich składaniu, napędy w shuttersach o dwóch i więcej składanych panelach będą montowane na różnej wysokości. Zamontowanie na tej samej wysokości jest możliwe bez dopłaty. W przypadku paneli przesuwnych napęd zostanie zamontowany w następujący sposób: Specyfikacja Primewood 2015, wersja 2 49

50 Tabela połączeń kolorystycznych Żaluzja Napęd, panel słoneczny, płytka montażowa, dodatkowy zespół baterii Żaluzja Napęd, panel słoneczny, płytka montażowa, dodatkowy zespół baterii 001 Pure White Biały 108 Rustic Grey Kawowy 002 Extra White Biały 109 Weathered Teak Kawowy 003 Silk White Biały 110 Limed White Biały 004 Bright White Biały 114 Taupe Biały 006 Pearl Biały 115 Java Teak Kawowy 008 Marshmallow Biały 200 Natural Karmelowy 009 Creamy Biały 204 Oak Mantel Karmelowy 011 Cameo Biały 205 Goldenrod Karmelowy 013 Bisque Biały 212 Dark Teak Kawowy 019 String Biały 215 Cordovan Kawowy 023 White Dove Biały 219 Mahogany Kawowy 027 White Birch Biały 220 New Ebony Kawowy 037 Pointed White Biały 221 Black Walnut Kawowy 048 Chai Kawowy 227 Red Oak Karmelowy 049 Stone Grey Kawowy 230 Old Teak Kawowy 051 Brown Grey Kawowy 237 Wenge Kawowy 053 Clay Kawowy 246 Matte Black Kawowy 836 Classic Black Kawowy 862 French Oak Karmelowy Biały Kawowy Karmelowy 50

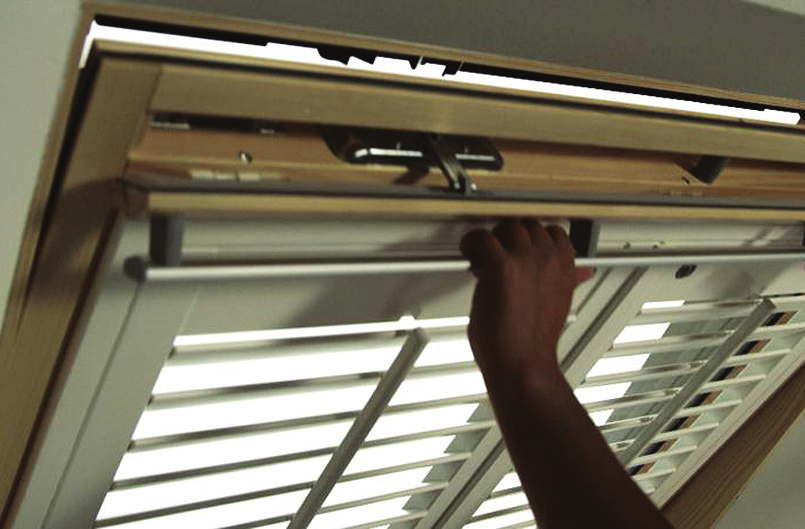

51 16. Shuttersy do okien dachowych (patrz osobny cennik) Shuttersy można zamówić także do okien dachowych najbardziej popularnych firm, takich jak Velux i Fakro. Tego rodzaju shuttersy posiadają ramę okalającą, zaś do ich blokowania zamontowane są zamknięcia na przycisk. Celem wykonania shuttersa w odpowiednim wymiarze wystarczy zaznaczyć dany typ produktu w internetowym systemie zamówień. Zamknięcie na przycisk w panelu Ukos Z-ramy w oknie dachowym 22mm mm 24mm Możliwe wymiary lameli to 47, 63 i 89 mm (nie ma możliwości wykonania w wymiarze 114 mm). Shuttersy do okien dachowych dostępne są także w opcji Silent View, ze zdalnym sterowaniem, w specjalnych kolorach i/lub w wersji 'Matt Sandblast'. Specyfikacja Primewood 2015, wersja 2 51

52 17. Stopień połysku Wykończenie lakierem o połysku na poziomie stopni, czyli porównywalnym z połyskiem jedwabistym. W przypadku piaskowanych shuttersów w wersji 'Matt Sandblast' wykończenie jest matowe. 18. Długość ramy i szyny Jeżeli długość ramy, szyny (dolnej lub górnej) lub listwy wykończeniowej przekracza 3600 mm, element taki zostanie podzielony na 2 części. 19. Czas produkcji Po zatwierdzeniu shuttersy są natychmiast przekazywane do produkcji. Dlatego też nie ma możliwości dokonania zmian po zatwierdzeniu zamówienia bez dodatkowych opłat. Termin dostawy zostanie określony osobno. 52

53 20. Opakowanie Maksymalna waga paczki to 40 kg. W ten sposób panele są dostarczane w miarę możliwości w formie zmontowanej. W przypadku R-ramy oraz listew montażowych głębszych niż 60 mm panele i listwy montażowe nie są dostarczane w wersji zmontowanej. Tak samo jest również w przypadku wszystkich listew montażowych/r-ram, które są dostarczane dla 3 lub 4 stron. 21. Dodatkowe lamele W przypadku każdego shuttersa dostarczane są 2 dodatkowe lamele. W przypadku każdego shuttersa z różnymi szerokościami paneli również dostarczane są 2 dodatkowe lamele. Specyfikacja Primewood 2015, wersja 2 53
