SPOSOBY POMIARU ROLET WEWNĘTRZNYCH FIRMY KARPOL P.P.H.

Transkrypt

1 SPOSOBY POMIARU ROLET WEWNĘTRZNYCH FIRMY KARPOL P.P.H. 2015

2 ROLETA MINI 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

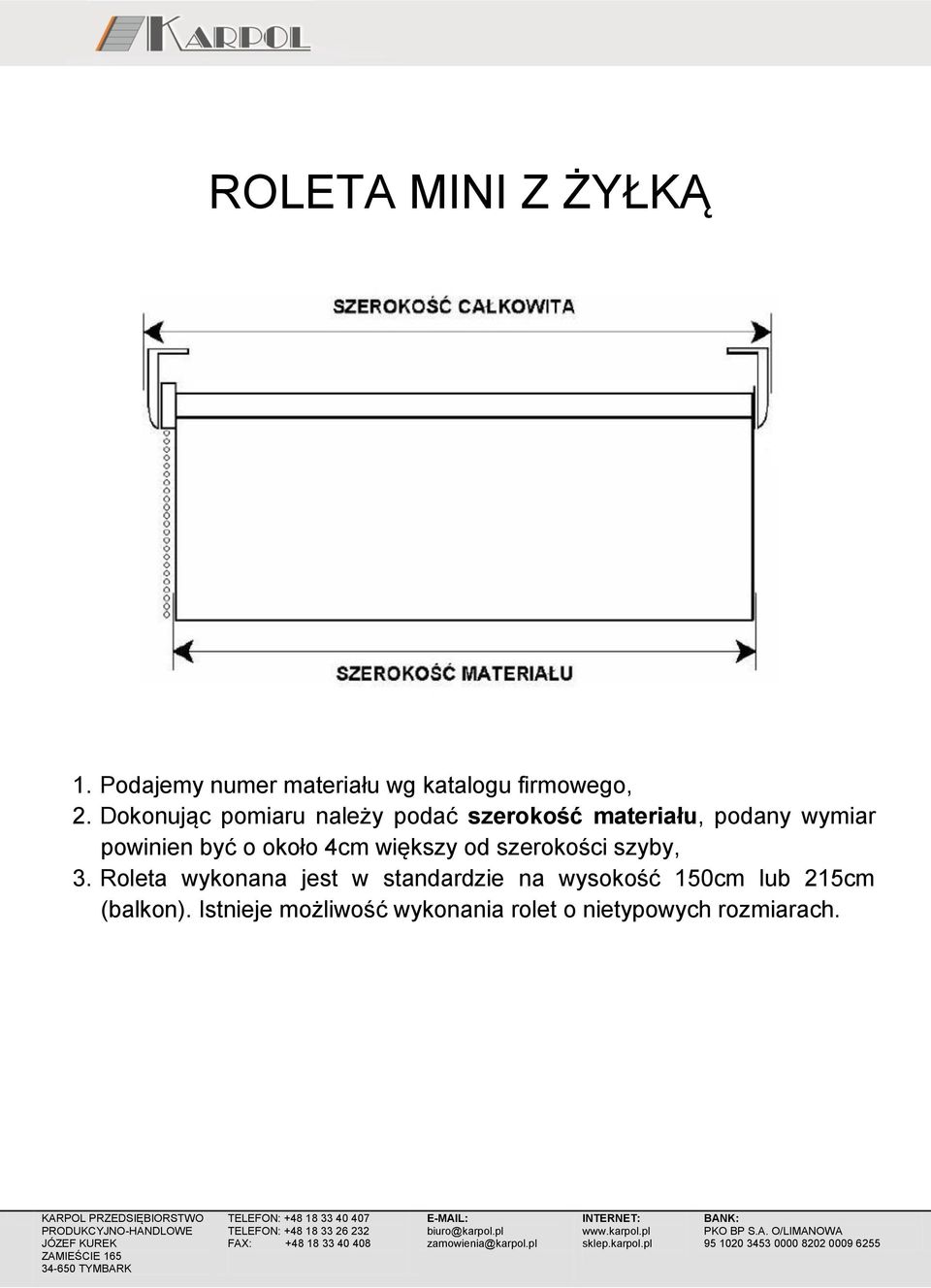

3 ROLETA MINI Z ŻYŁKĄ 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

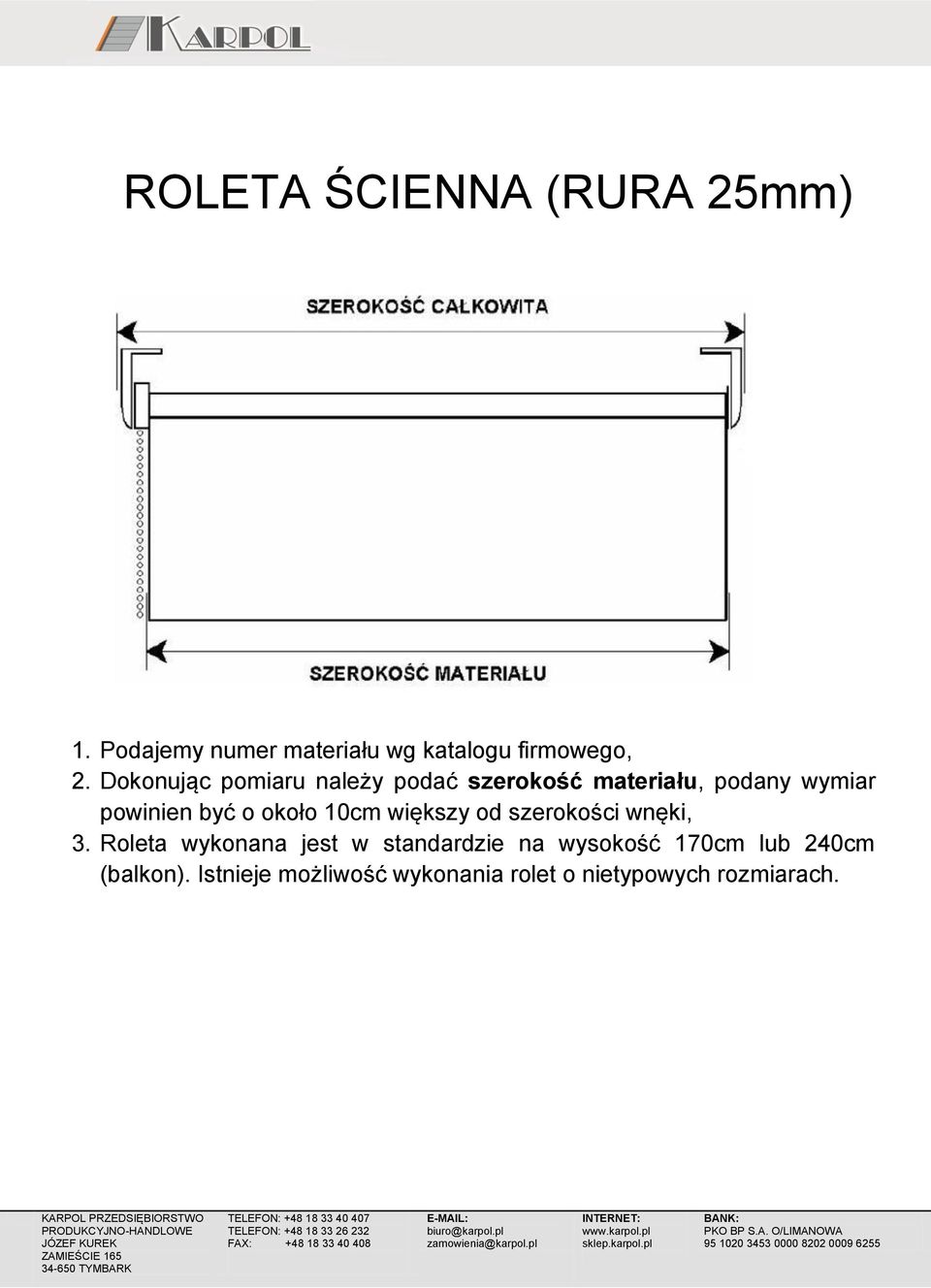

4 ROLETA ŚCIENNA (RURA 25mm) 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 10cm większy od szerokości wnęki, 3. Roleta wykonana jest w standardzie na wysokość 170cm lub 240cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

5 ROLETA ŚCIENNA (RURA 38mm) 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 10cm większy od szerokości wnęki, 3. Roleta wykonana jest w standardzie na wysokość 170cm lub 240cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

6 ROLETA W KASECIE PCV K-2 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 68mm, grubość kasety: 43mm, szerokość prowadnicy w miejscu przyklejenia do okna: 18mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

7 ROLETA W KASECIE PCV B Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

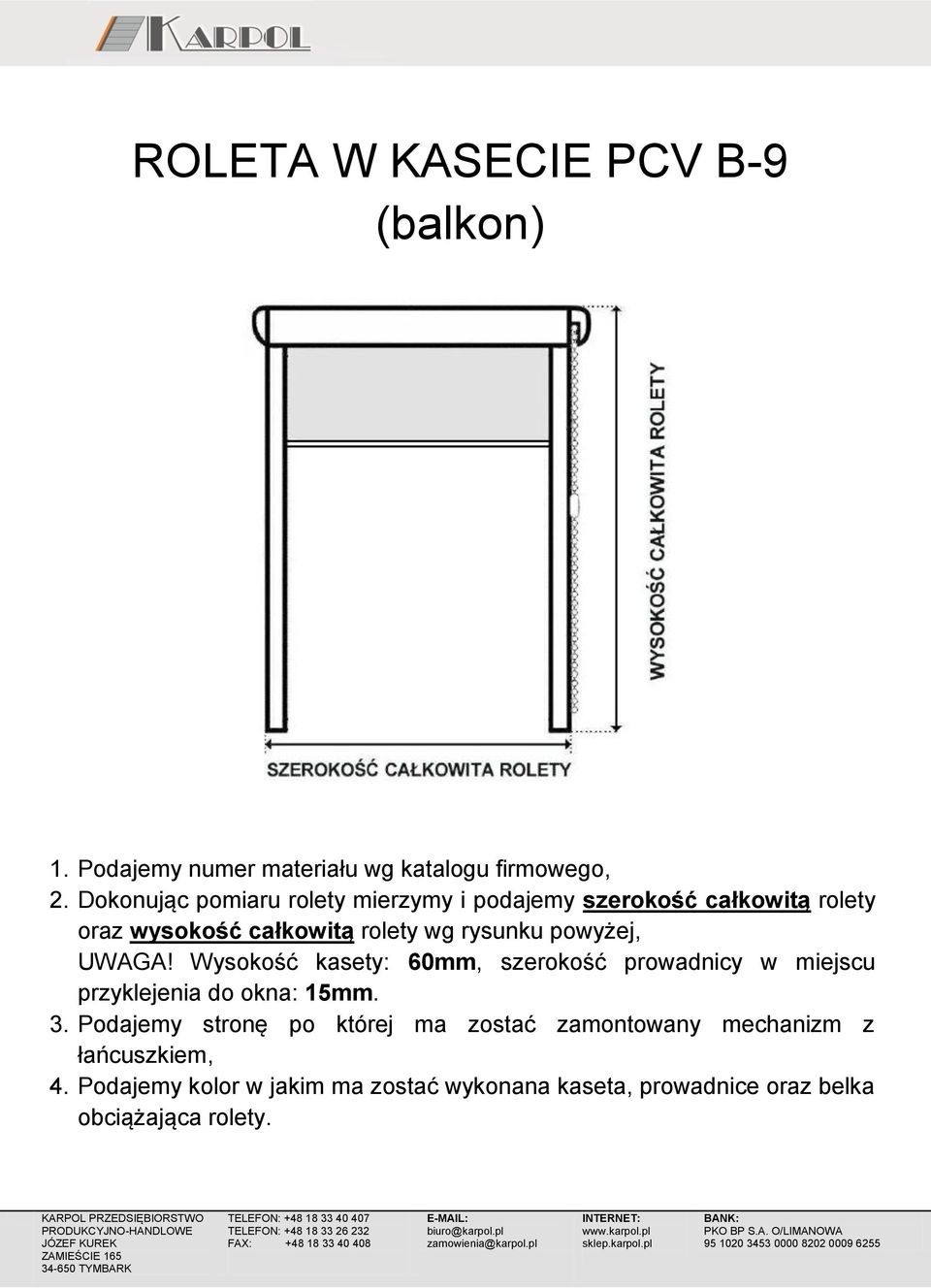

8 ROLETA W KASECIE PCV B-9 (balkon) 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 60mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

9 ROLETA W KASECIE PCV B-39 (balkon) 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 70mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

10 ROLETA W KASECIE ALU. K-3 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

11 ROLETA W KASECIE ALU. K-1 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość szyby a i wysokość szyby b oraz szerokość całkowitą c rolety i wysokość całkowitą d rolety wg rysunku powyżej, UWAGA!! Wysokość kasety 62mm, szerokość prowadnicy 34mm. RÓŻNICA POMIĘDZY SZEROKOŚCIĄ SZYBY A SZROKOŚCIĄ CAŁKOWITĄ KASETY NIE MOŻE BYĆ WIĘKSZA NIŻ 45mm. 3. Podajemy stronę po której ma zostać zamontowany łańcuszek, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

12 ROLETA W KASECIE ALU. DO OKIEN DACHOWYCH 1. Podajemy numer materiału wg katalogu firmowego, 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość wnęki A oraz wysokość wnęki B wg rysunku obok. 3. Podajemy typ okna: FAKRO, ROTO, VELUX, OKPOL, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety. Poniżej prezentujemy typowe wymiary okien dachowych znanych producentów, pomoże to państwu w złożeniu zamówienia.

13 PARAMETRY TECHNICZNE OKIEN DACHOWYCH

14

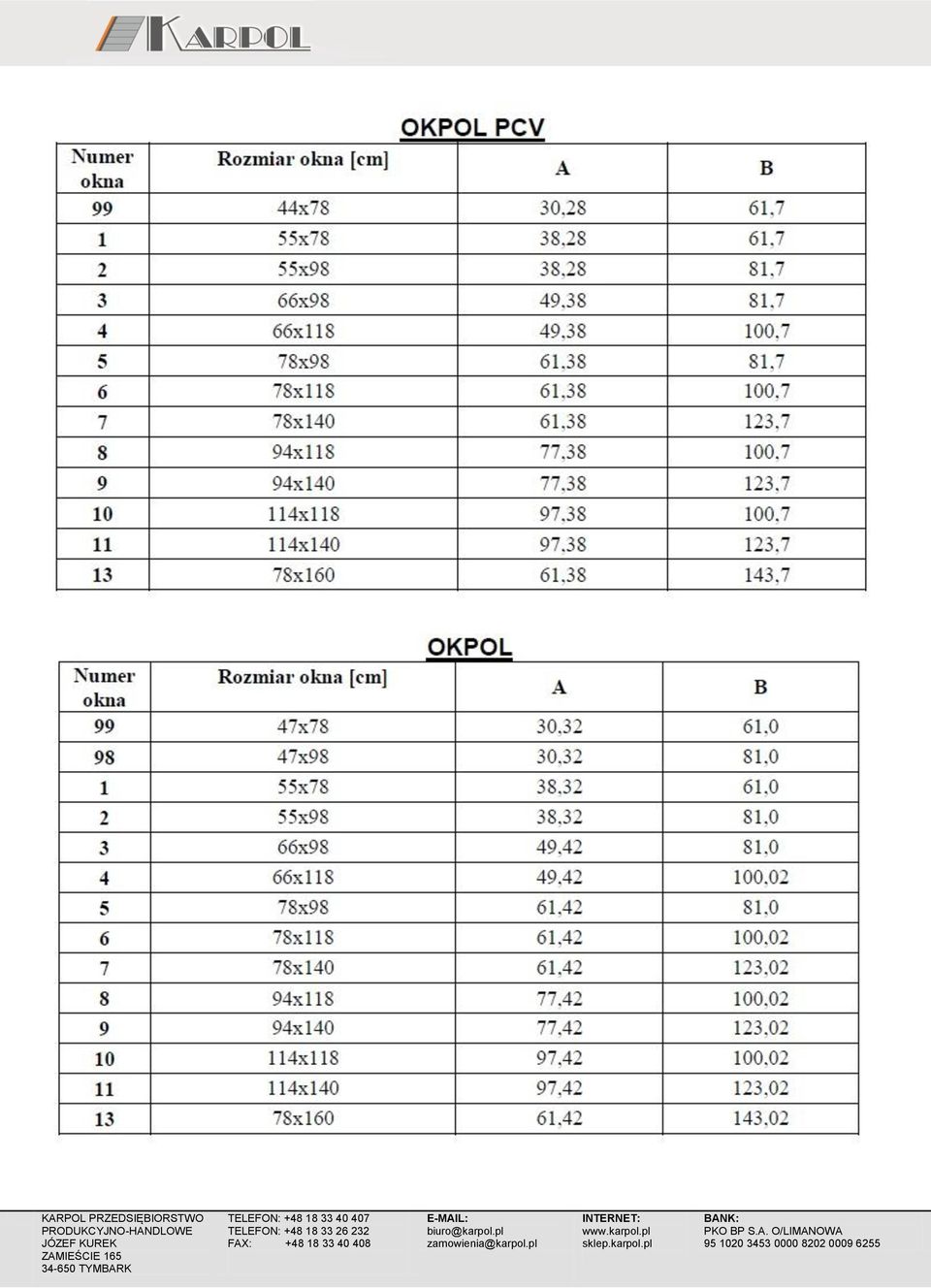

15

16

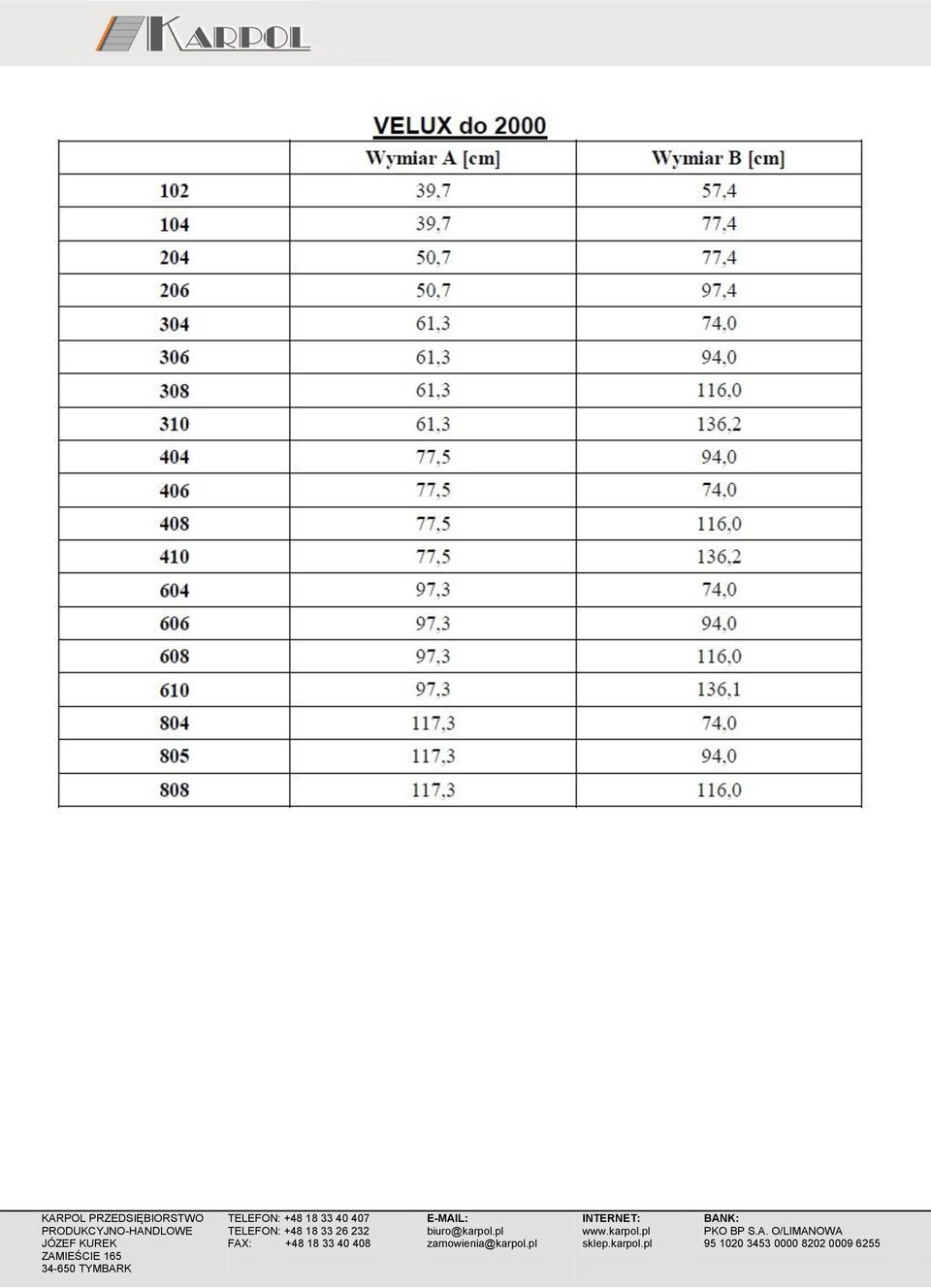

17

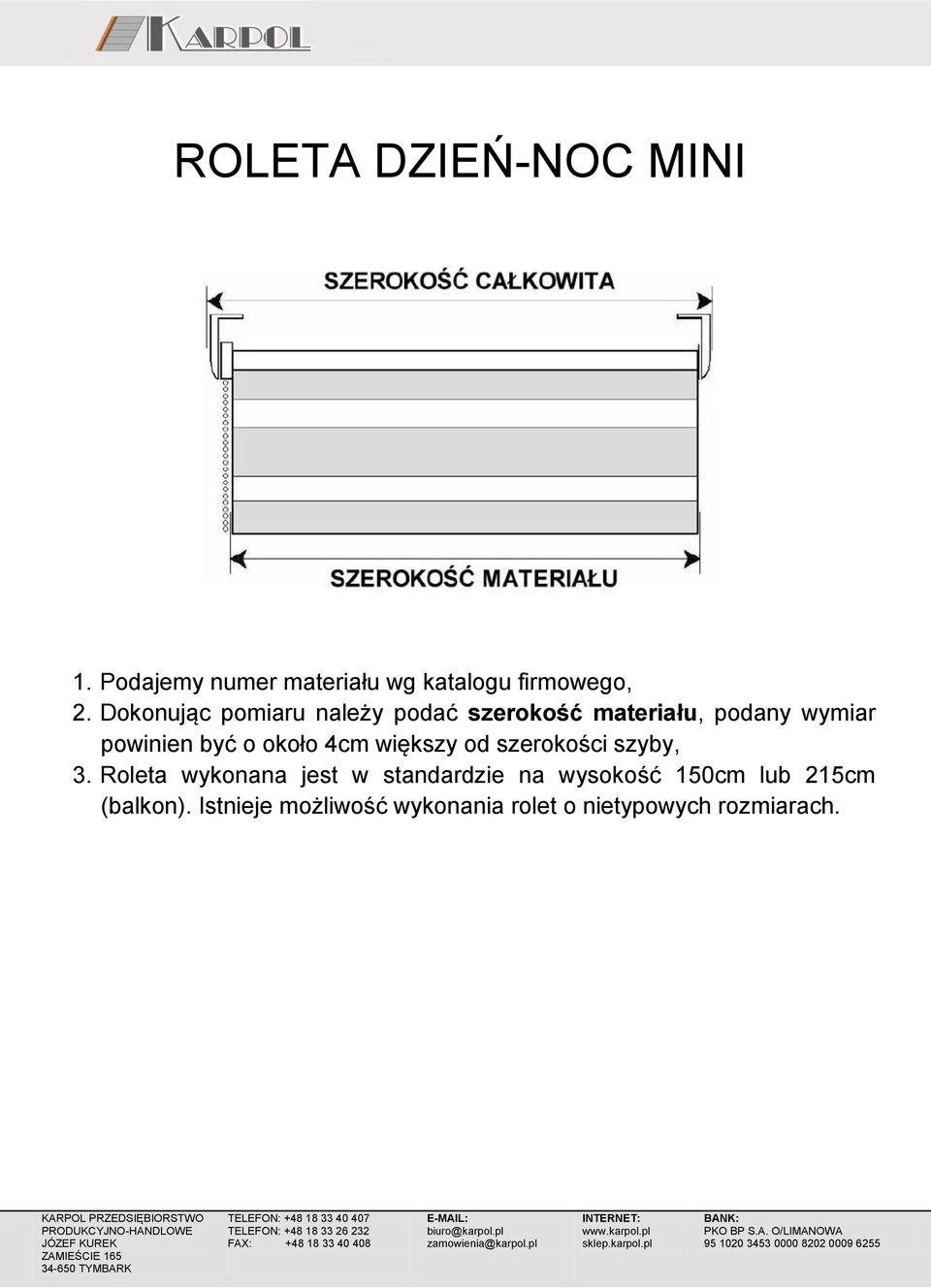

18 ROLETA DZIEŃ-NOC MINI 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

19 ROLETA DZIEŃ-NOC MINI Z ŻYŁKĄ 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

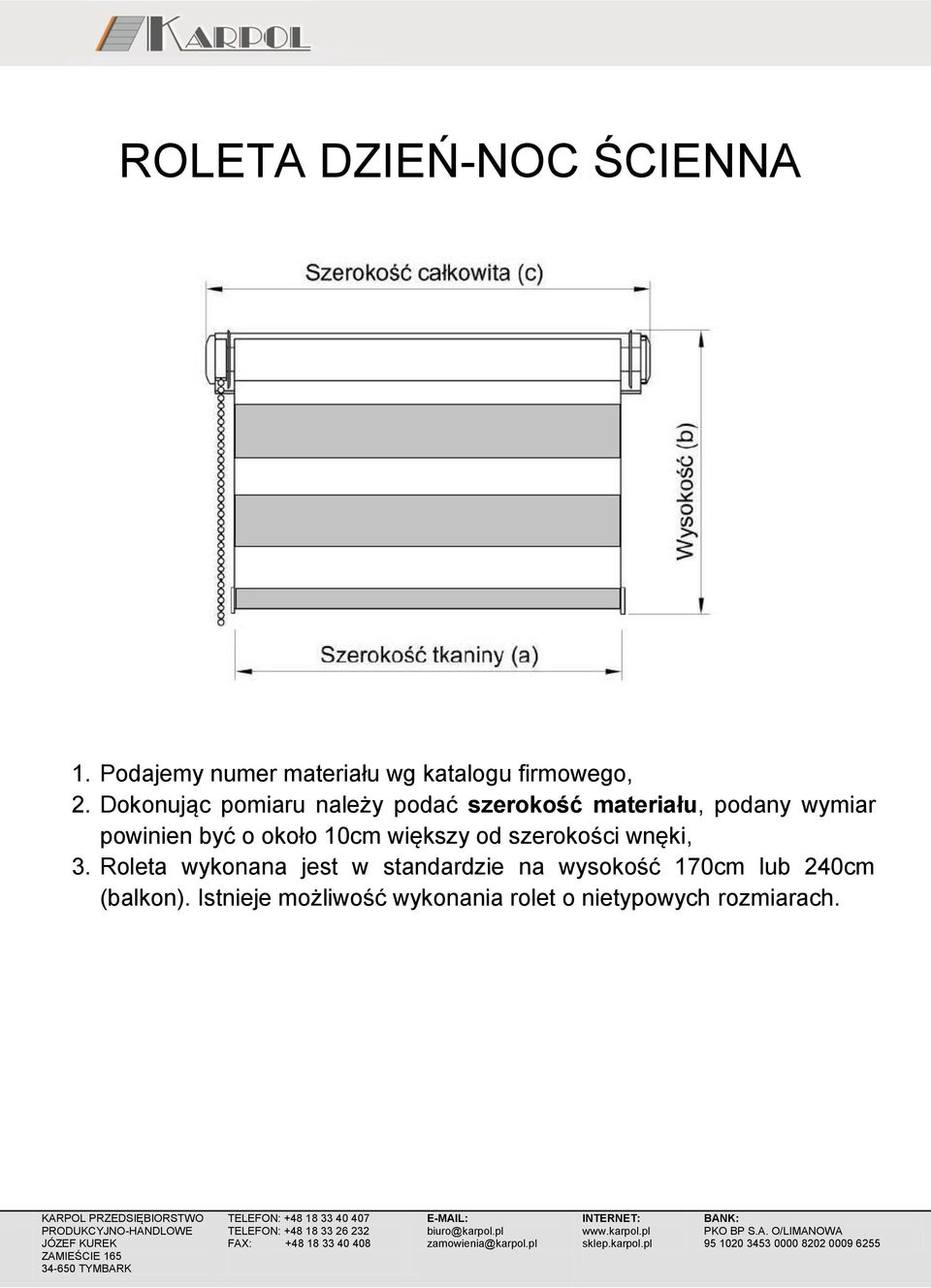

20 ROLETA DZIEŃ-NOC ŚCIENNA 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 10cm większy od szerokości wnęki, 3. Roleta wykonana jest w standardzie na wysokość 170cm lub 240cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

21 ROLETA DZIEŃ-NOC W KASECIE PCV K-2 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

22 ROLETA DZIEŃ-NOC W KASECIE PCV B-9 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 60mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

23 ROLETA DZIEŃ-NOC W KASECIE PCV B-39 (balkon) 5. Podajemy numer materiału wg katalogu firmowego, 6. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 70mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 7. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 8. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

24 ROLETA DZIEŃ-NOC W KASECIE ALU. K-3 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

25 PLISA MONTOWANA DO OKNA A szerokość szyby z uszczelką B wysokość szyby z uszczelką 2. Dokonując pomiaru plisy mierzymy szerokość A oraz wysokość B szyby z uszczelką, UWAGA!! Pomiar szerokości należy dokonać w dwóch miejscach, na wysokości klamki oraz na dole lub u góry szyby. Zawsze podajemy wymiar węższy. 3. Podajemy kolor profilu,

26 PLISA DO OKNA DACHOWEGO A szerokość wnęki B wysokość wnęki 1. Podajemy numer materiału (tkaniny) wg katalogu firmowego, 2. Dokonując pomiaru plisy mierzymy szerokość A wnęki oraz wysokość B wnęki wg rysunku znajdującego się powyżej, 3. Podajemy typ okna: FAKRO, VELUX, 4. Podajemy kolor profilu, 5. Podajemy kolor prowadnic, Poniżej prezentujemy typowe wymiary okien dachowych znanych producentów, pomoże to państwu w złożeniu zamówienia

27 Velux 55cm x 78cm C02, cm x 98 cm C04, cm x 98 cm F04, cm x 118cm F06, cm x 140cm F08, cm x 98cm M04, cm x 118cm M06, cm x 140cm M08, cm x 160 cm M10, cm x 98cm P04, cm x 118cm P06,406 94cm x 140cm P08,408 94cm x 160cm P10, cm x118cm S06, cm x140cm S08, cm x160cm S10, cm x140cm U08, cm x160cm U10, 810 WYMIARY OKIEN DACHOWYCH 384 x 540 wymiary wnęki 373 x 530 wymiary szyby 384 x 740 wymiary wnęki 373 x 730 wymiary szyby 494 x 740 wymiary wnęki 483 x 730 wymiary szyby 494 x 940 wymiary wnęki 483 x 930 wymiary szyby 494 x 1160 wymiary wnęki 483 x 1150 wymiary szyby 614 x 740 wymiary wnęki 603 x 730 wymiary szyby 614 x 940 wymiary wnęki 603 x 930 wymiary szyby 614 x 1160 wymiary wnęki 603 x 1150 wymiary szyby 614 x 1360 wymiary wnęki 603 x 1350 wymiary szyby 774 x 740 wymiary wnęki 763 x 730 wymiary szyby 774 x 940 wymiary wnęki 763 x 930 wymiary szyby 774 x 1160 wymiary wnęki 763 x 1150 wymiary szyby 774 x 1360 wymiary wnęki 763 x 1350 wymiary szyby 974 x 940 wymiary wnęki 963 x 930 wymiary szyby 974 x 1160 wymiary wnęki 963 x 1150 wymiary szyby 974 x 1360 wymiary wnęki 963 x 1350 wymiary szyby 1174 x 1160 wymiary wnęki 1163 x 1150 wymiary szyby 1174 x 1360 wymiary wnęki 1163 x 1350 wymiary szyby Fakro 55cm x 78 cm 01 55cm x 98 cm 02 66cm x 98 cm cm x 118cm 04 78cm x 98cm 05 78cm x 118cm 06 78cm x 140cm 07 78cm x 160cm 13 94cm x 118cm 08 94cm x 140cm cm x118cm cm x140cm cm x 98cm x 610 wymiary wnęki 370 x 590 wymiary szyby 390 x 810 wymiary wnęki 370 x 790 wymiary szyby 500 x 810 wymiary wnęki 480 x 790 wymiary szyby 500 x 1010 wymiary wnęki 480 x 990 wymiary szyby 620 x 810 wymiary wnęki 600 x 790 wymiary szyby 620 x 1010 wymiary wnęki 600 x 990 wymiary szyby 620 x 1230 wymiary wnęki 600 x 1210 wymiary szyby 620 x 1430 wymiary wnęki 600 x 1410 wymiary szyby 780 x 1010 wymiary wnęki 760 x 990 wymiary szyby 780 x 1230 wymiary wnęki 760 x 1210 wymiary szyby 980 x 1010 wymiary wnęki 960 x 990 wymiary szyby 980 x 1230 wymiary wnęki 960 x 1210 wymiary szyby 1180 x 810 wymiary wnęki 1160 x 790 wymiary szyby

28 ŻALUZJE POZIOME DREWNIANE 1. Podajemy rodzaj żaluzji (lamele 25mm lub lamele 50mm), 2. Podajemy numer koloru żaluzji, 3. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą żaluzji oraz wysokość całkowitą żaluzji, 4. Podajemy stronę po której ma zostać zamontowany sznurek do podnoszenia żaluzji, 5. Podajemy stronę po której ma zostać zamontowany patyk do obracania lameli żaluzji (w przypadku żaluzji 50mm patyk zostanie zastąpiony drugim sznurkiem), 6. Podajemy czy ma zostać zastosowana maskownica boczna.

29 ŻALUZJE PIONOWE VERTICALE 2. Dokonując pomiaru żaluzji mierzymy i podajemy szerokość całkowitą a oraz wysokość całkowitą b wg rysunku, 3. Podajemy typ rozsuwania, 4. Podajemy sposób mocowania żaluzji: do sufitu lub ściany.

30 MOSKITIERA DO OKNA 1. Podajemy kolor siatki PCV, 2. Dokonując pomiaru moskitiery mierzymy i podajemy szerokość światła otwartego okna a oraz wysokość światła otwartego okna b wg rysunku, 3. Określamy czy rama okienna jest pod kątem 90 o lub skosem, 4. Podajemy kolor profilu oraz ilość.

31 MOSKITIERA DO DRZWI 1. Podajemy kolor siatki PCV, 2. Dokonując pomiaru moskitiery mierzymy i podajemy szerokość całkowitą A moskitiery oraz wysokość całkowitą B moskitiery wg rysunku, 3. Podajemy na jakiej wysokości znajduje się poprzeczka drzwi mierząc do jej środka, 4. Podajemy po której stronie ma znajdować się klamka moskitiery patrząc od zewnątrz drzwi, 5. Podajemy kolor profilu. UWAGA!!! Przy wymiarowaniu moskitiery należy upewnić się czy moskitiera razem z zawiasami i magnesami zmieści się do wnęki drzwiowej. Profil moskitiery ma szerokość 30mm Zawias moskitiery odstaje od profilu o 25mm Magnes moskitiery odstaje od profilu o 25mm
