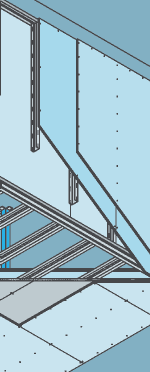

2 K37.pl Knauf Cubo Wstęp przegląd systemów Dowolna aranżacja pomieszczeń w systemie pomieszczenia w pomieszczeniu Knauf Cubo przy jednoczesnym spełnieniu wysokich wymagań stabilności konstrukcji, odporności ogniowej i izolacyjności akustycznej. K375.pl Knauf Cubo Basis System samonośny, który można skonstruować w dowolnym miejscu w istniejącym pomieszczeniu. Może stanowić samodzielny system lub być dołączony do istniejących ścian. Odpowiedni do: pomieszczeń sanitariatów kabin dźwiękoszczelnych sal konferencyjnych biur w halach produkcyjnych obudowy maszyn przemysłowych K376.pl Knauf Cubo Empore Dopuszczalne obciążenie Cubo Basis zostały poszerzone o dostęp warunkowy, obciążenie statyczne oraz obciążenie ruchem. Cubo Empore możliwy w przypadku: dostępu warunkowego obciążenia statycznego do 0,5 kn/m² obciążenia statycznego do 1,0 kn/m² obciążenia ruchem do 2,0 kn/m² Odpowiedni do: rozbudowy pomieszczeń mieszkalnych tworzenia dodatkowej powierzchni magazynowej K377.pl Knauf Cubo korytarz ewakuacyjny Cubo korytarz ewakuacyjny to samonośny system pomieszczenia w pomieszczeniu, zapewniający odporność ogniową w klasie do EI120 jak również odporność na uderzenia obciążeniem 3000 Nm (według wymagań jak dla ścian ogniowych). Odpowiedni do: korytarzy ewakuacyjnych Dodatkowe informacje o systemach Knauf Cubo K375.pl Basis K376.pl Empore K377.pl Korytarz ewakuacyjny montaż klapy rewizyjnej sufit / ściana Cubo na zapytanie sufit / ściana Cubo na zapytanie dylatacja system sufit pod sufitem 1) zalecana szczelina pozorna 2) zalecana szczelina pozorna 2) zalecana szczelina pozorna 2) ściana Cubo jako przedścianka odporność ogniowa EI30 EI120 EI30 EI60 EI90 EI120 obciążenia pionowe na sufit Cubo odporność na uderzenia 1) zobacz zeszyt techniczny D13 2) zobacz zeszyt techniczny D12

3 K37.pl Knauf Cubo Zawartość Informacje podstawowe Płyty Knauf Dane ogólne dotyczące wymiarowania sufit Cubo Dane techniczne / odporność ogniowa K375.pl Knauf Cubo Basis K376.pl Knauf Cubo Empore Izolacyjność akustyczna K375.pl Knauf Cubo Basis K376.pl Knauf Cubo Empore Dane techniczne / odporność ogniowa K377.pl Knauf Cubo korytarz ewakuwacyjny Wzmocnienia / otwory Konstrukcja nośna Cubo Podkonstrukcja sufit Cubo / ściana Cubo Montaż sufit Cubo / ściana Cubo Mocowanie okładziny / obciążenia mocowane do ściany Ułożenie płyt ściana Cubo / sufit Cubo strona K375.pl Knauf Cubo Basis Detale ściana Cubo / sufit Cubo 24 K376.pl Knauf Cubo Empore Detale ściana Cubo / sufit Cubo 28 Detale specjalne K375.pl Knauf Cubo Basis K376.pl Knauf Cubo Empore Cubo do Cubo K375.pl Knauf Cubo Basis K376.pl Knauf Cubo Empore Ściany pośrednie usztywniające / szczeliny dylatacyjne K377.pl Knauf Cubo korytarz ewakuacyjny Detale Detale ściana Cubo / sufit Cubo 34 Informacje ogólne Zużycie materiałów Konstrukcja / montaż Szpachlowanie / powłoki i okładziny

4 K37.pl Knauf Cubo Płyty Knauf / dokumentacja Płyty Knauf Typ płyty Oznaczenie Grubość Wymiary Krawędź PN EN d mm szerokość mm długość mm krawędź podłużna Płyty gipsowokartonowe wg EN 520 Klasa reakcji na ogień A2s1,d0 Silentboard GKF DF 12, / 2500 HRK Diamant twarda płyta gipsowokartonowa GKFI DFH1IR DFH2IR 12, / * / 2600 HRAK Płyty gipsowe wg EN Klasa reakcji na ogień A1 Fireboard A1 GMF VK *) produkt dostępny na zamówienie GKFI/DFH2: rdzeń gipsowy tych płyt został dodatkowo zaimpregnowany środkami redukującymi wchłanianie wilgoci, płyty odpowiednie do pomieszczeń o okresowo podwyższonej wilgotności powietrza Płyty na wysokość pomieszczenia na zapytanie Suchy jastrych Brio 18 WF zobacz zeszyt techniczny F12.pl Suchy jastrych Dual Floor zobacz zeszyt techniczny F147.pl Diamant Twarda płyta gipsowokartonowa dla najwyższej jakości suchej zabudowy. Płyty Diamant są stosowane jako okładziny w systemach suchej zabudowy, które stanowią elementy budowlane o najwyższych wymaganiach w zakresie odporności ogniowej, izolacyjności akustycznej, odporności na uderzenia oraz odporności na działanie wilgoci Silentboard Płyta gipsowokartonowa o nadzwyczajnej izolacyjności akustycznej. Płyta Silentboard może być stosowana we wszystkich obszarach wewnątrz budynków w systemach suchej zabudowy o wymaganiach odporności ogniowej oraz najwyższych wymaganiach izolacyjności akustycznej Fireboard Specjalna płyta gipsowa klasy A1 dla zapewnienia najwyższej klasy odporności ogniowej. Systemy suchej zabudowy z zastosowaniem płyt Fireboard zapewniają maksymalne bezpieczeństwo przeciwpożarowe Systemy suchej zabudowy Knauf wysokiej jakości / płyty Knauf które oferują więcej: Solidność Płyta Diamant zapewnia wyższą jakość i trwałość systemów w pomieszczeniach o dużym natężeniu ruchu Dobre usztywnienie Dzięki szczególnej nośności Odporność ogniowa znaczy bezpieczeństwo Systemy Cubo zapewniają to bezpieczeństwo w wielu obszarach stosowania Niepalny, A1 Te wymagania dla materiałów budowlanych spełnia płyta Knauf Fireboard Najwyższa izolacyjność akustyczna Dzięki połączeniu sprawdzonych produktów Knauf system ten pozwala uzyskać wysoki poziom izolacyjności akustycznej 4 4 4

5 K375.pl/ K376.pl Knauf Cubo Basis/ Empore Dane dotyczące wymiarowania sufit Cubo Ciężar sufitu Cubo: K375 / K376 Ciężar okładziny rodzaj grubość mm kg/m² Silentboard 12,5 18,4 Diamant 12, Fireboard 20 16, ,5 Dual Floor 2x 12,5 25 Brio 18 WF płyta wiórowa 1) 22 16,5 1) OSB/3 lub równoważna, gęstość 750 kg/m³ + Ciężar konstrukcji przęsło z profili Knauf kg/m² 2x CW x CW 125 4,5 2x CW x UA x UA ,5 2x UA profil sprężysty / profil CD 1,4 + Ewentualne dodatkowe obciążenia sufitu sufit pod sufitem : 0,15 kn/m² ( 15 kg/m²) np. wełna mineralna, konstrukcja podłogi, karnisze, oświetlenie Mocowanie dodatkowych obciążeń jak np. oprawy oświetleniowe o ciężarze maks. 100 N (10 kg) na przęsło (50 N na m² powierzchni) można mocować za pomocą odpowiednich elementów mocujących bezpośrednio do konstrukcji. Dodatkowe obciążenia należy uwzględnić w całkowitym ciężarze sufitu. Warianty okładziny od góry od dołu Diamant 12,5 mm Diamant 12,5 mm Diamant 12,5 mm płyta wiórowa 22 mm Diamant 12,5 mm płyta wiórowa 22 mm 2x Diamant 12,5 mm 2x Diamant 12,5 mm 2x Diamant 12,5 mm Diamant 12,5 mm + Silentboard 12,5 mm Diamant 12,5 mm + Silentboard 12,5 mm 2x Diamant 15 mm 2x Diamant 15 mm 2x Fireboard 20 mm 2x Fireboard 20 mm płyta wiórowa 22 mm + Dual Floor 2x 12,5 mm 2x Diamant 12,5 mm płyta wiórowa 22 mm + Brio 18 WF 2x Diamant 12,5 mm płyta wiórowa 22 mm + Dual Floor 2x 12,5 mm 2x Diamant 15 mm Fireboard 2x 25 mm Fireboard 2x 25 mm Ciężar okładziny kg/m² ,5 42, , ,6 66,5 67,5 72,5 82 Przykłady obliczeń tylko wydzielenie pomieszczenia Diamant 12,5 mm 13 kg/m² podwójny profil CW kg/m² dodatkowe obciążenie oświetlenie 5 kg/m² Obliczenie ciężaru sufitu przęsłowego stanowi podstawę do wyznaczenia maksymalnej rozpiętości przęseł EI 30 Diamant 4x 12,5 mm podwójny profil CW 100 dodatkowe obciążenie sufit pod sufitem 52 kg/m² 4 kg/m² 14 kg/m² EI 60 dostęp warunkowy Diamant 2x 15 mm Dual Floor 2x 12,5 mm 32,0 kg/m² 24,0 kg/m² płyta wiórowa 22 mm 16,5 kg/m² kg/m² dodatkowe obciążenie kg/m² 22 kg/m² 0,22 kn/m² 70 kg/m² 0,70 kn/m² 83,5 kg/m² 0,84 kn/m² ciężar własny: 0,3 kn/m² ciężar własny: 0,7 kn/m² ciężar własny: 0,9 kn/m² Uwagi odnośnie doboru konstrukcji sufitu Cubo: 1. Wyznaczenie ciężaru własnego stropu Okładzina W zależności od wybranego typu i grubości płyty wyznacza się ciężar powierzchniowy okładziny + Konstrukcja + Dodatkowe obciążenia Dodatkowe obciążenia (np. system sufitu pod sufitem, wełna mineralna) podnoszą całkowity ciężar sufitu i muszą być uwzględnione podczas doboru konstrukcji sufitu 2. Obciążenie sufitu Dostęp warunkowy Obciążenie statyczne: 0,5 kn/m² (odpowiada 50 kg/m²) / 1,0 kn/m² (odpowiada 100 kg/m²) Obciążenie ruchem 2,0 kn/m² 3. Wymiarowanie konstrukcji W zależności od ciężaru własnego + obciążenia sufitu wyznacza się maksymalną rozpiętość sufitu Cubo

6 K375.de K375.pl Knauf Knauf Cubo Cubo Basis Basis Technische Dane Daten techniczne K375.pl Knauf Cubo Rysunki schematyczne Minimalne wymiary: 2 m x 2 m Ewentualne wzmocnienia konstrukcji zobacz str. 14 rozbudowa sufit Cubo 3,70 m 1) ściana Cubo rozpiętość ściana Cubo 4 m 4 m rozstaw osiowy słupków systemowych 2) 1) W przypadku wysokości pomieszczenia > 3,20 m: odporność ogniowa po uzgodnieniu z rzeczoznawcą do spraw ppoż 2) Możliwe rozwiązanie w postaci przedścianek: okładzina od strony pomieszczenia, min. 2warstwowa; Odporność ogniowa tylko od wewnątrz po uzgodnieniu z rzeczoznawcą do spraw ppoż. Rozwiązanie Cubo do Cubo zobacz strony Rozpiętości sufitu Cubo K375.pl Podwójny profil Knauf CW gr. blachy 0,6 mm 2x CW 100 2x CW 125 2x CW 150 Rozstaw osiowy mm b 500 3) Max. rozpiętość [m] Ciężar sufitu w kn/m² do 0,2 4 4,5 5 do 0,3 do 0,4 do 0,5 do 0,6 do 0,7 do 0,8 3,6 3,3 3,2 3 2,9 2,8 4,1 3,8 3,6 3,4 3,3 3,2 4,6 4,2 4 3,8 3,7 3,6 Profile sufitowe nie mogą być przedłużane do 0,9 do 1,0 2,7 2,6 3,1 3 3,5 3,4 Profile sufitowe nie mogą być przedłużane Podwójny profil Knauf UA gr. blachy 2 mm 2x UA 100 2x UA 125 2x UA 150 Rozstaw osiowy mm b 500 3) Max. rozpiętość [m] Ciężar sufitu w kn/m² do 0,4 do 0,5 do 0,6 do 0,7 do 0,8 5,5 5,1 4,8 4,5 4,3 6,5 6,1 5,7 5,4 5,2 7,5 7 6,6 6,3 6 do 0,9 do 1,0 4,2 4,0 5 4,8 5,8 5,6 3) Rozstaw osiowy 400 mm w przypadku okładziny mieszanej z płytą Silentboard mocowaną bezpośrenio do profili podwójnych CW / UA Informacje odnośnie wymiarów konstrukcji sufitu Cubo zobacz strona 5 Podwójny profil CW: ugięcie L / 500, 4 mm; : ugięcie L / 500 do 1,1 do 1,2 3,9 3,8 4,6 4,5 5,4 5,2

7 K375.de K375.pl Knauf Knauf Cubo Cubo Basis Basis Brandschutz Odporność ogniowa Odporność ogniowa od środka i od zewnątrz konstrukcja nośna sufit Cubo Klasa odporności ogniowej obowiązuje w każdym rozwiązaniu w przypadku działania ognia od środka i od zewnątrz Sąsiednie elementy budowlane muszą spełniać co najmniej tę sama klasę odporności ogniowej Z uwagi na wymogi odporności ogniowej nie jest wymagane stosowanie izolacji, jednak jest dopuszczalne Klasa materiału budowlanego min B2 (np. wełna mineralna Knauf Insulation) ściana Cubo Wymagana okładzina Klasa sufit od góry sufit od dołu ściana od zewnątrz ściana od wewnątrz szczególne odporności 1. warstwa 1. warstwa 1. warstwa 1. warstwa właściwości ogniowej 2. warstwa 2. warstwa 2. warstwa 2. warstwa systemu EI tylko jako wydzielenie 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Silentboard + 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Silentboard 2x 12,5 mm Diamant 2x 12,5 mm Diamant + 12,5 mm Diamant 12,5 mm Silentboard + 12,5 mm Diamant 12,5 mm Silentboard 2x 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Silentboard 12,5 mm Diamant 12,5 mm Silentboard + 2x 12,5 mm Diamant 12,5 mm Diamant 12,5 mm Silentboard 12,5 mm Diamant 12,5 mm Silentboard 2x 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant EI 60 2x 15 mm Diamant 2x 15 mm Diamant 2x 15 mm Diamant 2x 15 mm Diamant EI 90 2x 20 mm Fireboard 2x 20 mm Fireboard 2x 20 mm Fireboard 2x 20 mm Fireboard EI 120 2x 25 mm Fireboard 2x 25 mm Fireboard 2x 25 mm Fireboard 2x 25 mm Fireboard + + Sufit Cubo K375.pl b rozstaw osiowy profili zobacz strona Ściana Cubo K375.pl 600 mm rozstaw osiowy profili Rysunki schematyczne Profil Knauf Podwójny profil CW 100 / 125 / Podwójny profil CW 100 / 125 / Podwójny profil UA 100 / 125 / Podwójny profil UA 100 / 125 / 150 z profilem sprężystym (rozstaw osiowy 500 mm lub dla okładziny Silentboard 400 mm) tylko wydzielenie pom. duże rozpiętości / większe ciężary sufitów izolacyjność akustyczna 1 Profil Knauf Profil Knauf CW 75 / Profil Knauf MW 75 / 100 izolacyjność akustyczna

8 K376.de K376.pl Knauf Knauf Cubo Cubo Empore Empore Technische Dane Datentechniczne K376.pl Knauf Cubo Empore Ściany z podwójną okładziną Minimalne wymiary: 2 m x 2 m Ewentualne wzmocnienia konstrukcji zobacz str. 14 3,70 m 1) rozpiętość 1) W przypadku wysokości pomieszczenia > 3,20 m: odporność ogniowa po uzgodnieniu z rzeczoznawcą do spraw ppoż Rozwiązanie Cubo do Cubo zobacz str. 32 dostęp warunkowy / obciążenie statyczne Konstrukcja nośna: Słupki systemowe rozstaw osiowy: 4 m sufit Cubo: podwójne profile UA rozstaw osiowy: b 500 mm Rozpiętości sufitu Cubo K376.pl Podwójny profil Knauf UA gr. blachy 2 mm 2x UA 100 2x UA 125 2x UA 150 Ciężar własny Ciężar własny Ciężar własny ściana Cubo + dostęp warunkowy sufit Cubo ściana Cubo rozstaw osiowy słupków systemowych obciążenie ruchem Konstrukcja nośna: Słupki systemowe rozstaw osiowy: 2,5 m sufit Cubo: podwójne profile UA rozstaw osiowy: b 400 mm rozstaw osiowy mm b 2) Nie stosować w obszarach użyteczności publicznej 3) Rozstaw osiowy 400 mm w przypadku okładziny mieszanej z płytą Silentboard mocowaną bezpośrenio do profili podwójnych CW / UA Informacje odnośnie wymiarów konstrukcji sufitu Cubo zobacz strona 5 Dobór podwójnego profila UA: Ugięcie L / 500 ( warunkowy dostęp ); L / 1000 ( obciążenie statyczne lub obciążenie ruchem ) rozbudowa 500 3) 3) Rysunki schematyczne Max. rozpiętość [m] Ciężar sufitu kn/m² do 0,4 do 0,5 do 0,6 do 0,7 do 0,8 do 0,9 do 1,0 4,2 4 3,9 3,8 3,7 Obciążenie sufitu (nie obciążenie stałe) Ciężar własny + dostęp warunkowy: Przez dostęp warunkowy należy rozumieć krótkotrwałe obciążenie sufitu przez ok. 2 osoby, na przykład w celu dokonania prac konserwacyjnych i rewizyjnych (analogicznie do ruchu po dachach szklanych w celu ich oczyszczenia). Planowane obciążenie ruchem nie jest dopuszczalne. Ciężar własny + obciążenie statyczne 0,5 / 1,0 kn/m² (z włączeniem dostępu warunkowego): Są to tymczasowe obciążenia, takie jak gospodarcze i przemysłowe materiały składowane (np. lekkie materiały budowlane na paletach). Jako równomiernie rozłożone obciążenia użytkowe w uproszczeniu można również potraktować także techniczne obciążenia elementów wykończeniowych (np. kanały wentylacyjne). Aby to było możliwe, obciążenie skupione (punktowe obciążenie sufitu) nie powinno przekraczać 0,5 / 1,0 kn (poszczególne obciążenia sufitu). Na całej powierzchni należy przestrzegać maksymalnego powierzchniowego obciążenia 0,5 / 1,0 kn/m². Dodatkowe obciążenia sufitu (stałe obciążenia dodatkowe) pochodzące ze słupów, belek, itp. nie są dopuszczalne. Ciężar własny + obciążenie ruchem 2,0 kn/m²: Należy wziąć pod uwagę wszystkie planowane, zmienne obciążenia podczas użytkowania sufitu. Są to obciążenia ciężarem człowieka lub meblami. Obejmuje to użytkowanie analogoczne do powierzchni mieszkalnych, poczekalni, powierzchni biurowych, powierzchni roboczych i korytarzy zgodnie z kategorią A3 lub B1 zgodnie z EN /NA. Zastosowanie w obiektach użyteczności publicznej nie jest możliwe. Profile sufitowe (UA) nie mogą być przedłużane + obciążenie statyczne 0,5 kn/m² 500 3,3 3,2 3,1 3,0 2,9 2,8 2,8 + obciążenie statyczne 1,0 kn/m² 3) 500 2,9 2,8 2,7 2,7 2,6 2,6 2,5 + obciążenie ruchem 2,0 kn/m² 2) 400 2,6 2,5 2,5 2,4 2,4 2,4 2,4 + dostęp warunkowy 3) ,8 4,6 4,5 4,4 4,3 4,2 + obciążenie statyczne 0,5 kn/m² 3) 500 3,9 3,8 3,7 3,6 3,5 3,4 3,3 + obciążenie statyczne 1,0 kn/m² 3) 500 3,4 3,3 3,2 3,2 3,1 3,1 3,0 + obciążenie ruchem 2,0 kn/m² 2) 400 3,1 3,0 3,0 2,9 2,9 2,9 2,8 + warunkowy dostęp 3) 500 5,8 5,6 5,4 5,2 5,1 5 4,9 + obciążenie statyczne 0,5 kn/m² 3) 500 4,6 4,4 4,2 4,1 4,0 3,9 3,9 + obciążenie statyczne 1,0 kn/m² 3) 500 3,9 3,8 3,7 3,7 3,6 3,6 3,5 + obciążenie ruchem 2,0 kn/m² 2) 400 3,6 3,5 3,5 3,4 3,4 3,3 3,3 3,6 3,5

9 K376.de K376.pl Knauf Knauf Cubo Cubo Empore Empore Brandschutz Odporność ogniowa Odporność ogniowa od środka i zewnątrz konstrukcja nośna sufit Cubo płyta wiórowa 22 mm: Płyta wiórowa jako 1. lub 2. warstwa przy warunkowym dostępie ; tylko jako 1. warstwa przy obciążeniu statycznym lub obciążeniu ruchem lub w przypadku odporności ogniowej Klasa odporności ogniowej obowiązuje w każdym rozwiązaniu w przypadku działania ognia od środka i od zewnątrz Sąsiednie elementy budowlane muszą spełniać co najmniej tę sama klasę odporności ogniowej Z uwagi na wymogi odporności ogniowej nie jest wymagane stosowanie izolacji, jednak jest dopuszczalne Klasa materiału budowlanego min.. B2 (np. wełna mineralna Knauf Insulation) ściana Cubo Wymagana okładzina Klasa sufit od góry sufit od dołu ściana od zewnątrz ściana od wewnątrz specjalne odporności 1. warstwa 1. warstwa 1. warstwa 1. warstwa właściwości ogniowej 2. warstwa 2. warstwa 2. warstwa 2. warstwa systemu tylko jako zamknięcie 22 mm HWP 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant tylko jako zamknięcie 22 mm HWP 2x 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant 22 mm HWP + Brio 18 WF 2x 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant 22 mm HWP + 2x 12,5 mm Dual Floor 2x 12,5 mm Diamant 2x 12,5 mm Diamant 2x 12,5 mm Diamant EI 30 EI mm HWP 2x 12,5 mm Dual Floor 22 mm HWP 2x 12,5 mm Dual Floor 2x 12,5 mm Diamant + 12,5 mm Diamant 12,5 mm Silentboard + 12,5 mm Diamant 12,5 mm Silentboard 2x 15 mm Diamant 2x 15 mm Diamant 2x 15 mm Diamant Rysunki schematyczne Sufit Cubo K376.pl b rozstaw osiowy profili zobacz strona 8 płyta wiórowa 22 mm Ściany Cubo K376.pl mm Rozstaw osiowy profili Profile Knauf Podwójny profil UA 100 / 125 / 150 Podwójny profil UA 100 / 125 / Podwójny profil UA 100 / 125 / 150 z profilem sprężystym lub profilem CD na wieszaku bezpośrednim akustycznym (rozstaw 500 mm lub dla okładziny Silentboard 400 mm) tylko wydzielenie izolacyjność akustyczna 1 Profile Knauf Profil CW 75 / Profil MW 75 / 100 izolacyjność akustyczna

10 K375.pl Knauf Cubo Basis Izolacyjność akustyczna Cubo izolacyjność akustyczna dla pomieszczenia o wymiarach: 3,9 x 2,1 x 2,6 m (L x B x H) MW 100 (wzrost izolacyjności o 1 db w stosunku do CW 100) Ściana Cubo K375 tylko wydzielenie pomieszczenia Diamant 12,5 2x Diamant 12,5 Diamant 12,5 + Silentboard 12,5 2x Fireboard 20 Sufit Cubo K375 D nt,w D nt,w D nt,w D nt,w tylko wydzielenie pomieszczenia Diamant 12,5 Diamant 12,5 41 db 42 db 1) 46 db podwójny profil CW 100 2x Diamant 12,5 2x Diamant 12,5 Silentboard 12,5 + Diamant 12,5 Diamant 12,5 + Silentboard 12,5 49 db 50 db 1) 55 db 2x Fireboard 20 2x Fireboard db 1) 100 2x Diamant 12,5 2x Diamant 12,5 2x Fireboard 20 2x Fireboard db 37 db 1) podw. profil UA pr. sprężysty 2x Diamant 12,5 2x Diamant 12,5 2x Fireboard 20 2x Fireboard db 1) 51 db 1) 44 db 1) Ponieważ Cubo stanowi całościowe pomieszczenie, a nie jest elementem konstrukcji, izolacyjność akustyczna zależy od jego wymiarów i podawana jest jako różnica standardowych poziomów ciśnienia akustycznego D nt. D nt jest to różnica poziomów ciśnienia akustycznego między strefą zewnętrzną i wewnętrzną w przypadku zwykłych warunków pod względem akustyki wnętrz (czas pogłosu T = 0,5 s). W trakcie badań dzwięków powietrznych wszystkie ściany oraz sufit zostały poddane działaniu dżwięku. Obliczenia opierają się na tej samej podstawie. Dane odnoszą się do pomieszczenia Cubo o wymiarach 3,9 x 2,1 x 2,6 m (L x B x H). W przypadku niekorzystnego stosunku kubatury do powierzchnim np w przypadku mniejszych wymiarów, D nt,w ulega zmniejszeniu do 2 db i odwrotnie D nt,w może ulec poprawie o 3 db w przypadku większych wymiarów. Dla Cubo o takich wymiarach i drzwiach o powierzchni 2 m² obowiązuje ogólna zasada Jeżeli oceniana wartość izolacji akustycznej drzwi R w jest większa o 1 db aniżeli oceniana różnica standardowych poziomów ciśnienia akustycznego D nt,w w konstrukcji Cubo bez drzwi, wówczas D nt,w zmniejsza się przez drzwi maksymalnie o 1 db. W celu dokonania dokładniejszej oce

11 K376.pl Knauf Cubo Empore Izolacyjność akustyczna Cubo izolacyjność akustyczna dla pomieszczenia o wymiarach: 3,9 x 2,1 x 2,6 m (L x B x H) MW 100 (wzrost izolacyjności o 1 db w stosunku do CW 100) Ściana Cubo K376 2x Diamant 12,5 Diamant 12,5 + Silentboard 12,5 Diamant 15 + Silentboard 12,5 2x Fireboard 20 Sufit Cubo K376 L n,w D nt,w L n,w D nt,w L n,w D nt,w L n,w D nt,w tylko wydzielenie pomieszczenia HWP 22 Diamant 12,5 87 db 1) 31 db 1) tylko wydzielenie pomieszczenia 100 HWP 22 2x Diamant 12,5 Diamant 12,5 + HWP 22 2x Diamant 12,5 78 db 39 db 76 db 43 db Fireboard 25 + HWP 22 2x Fireboard db 1) 38 db 1) profil sprężysty Diamant 12,5 + HWP 22 2x Diamant 12,5 Brio 18 WF + HWP 22 2x Diamant 12,5 Fireboard 25 + HWP 22 2x Fireboard db 53 db 56 db 52 db 56 db 1) 54 db 1) 55 db 59 db 70 db 1) 47 db 1) podw. profil UA CD z wieszakiem bezp. akustycznym 100 Brio 18 WF + HWP 22 Diamant 15 + Silentboard 12,5 wysokość podwieszenia 100 mm + 80 mm wełna mineralna 49 db 59 db ny należy uwzględnić zależne od częstotliwości wartości izolacji akustycznej konstrukcji Cubo i drzwi. Dane dotyczące dźwięków powietrznych uwzględniają tylko przenikanie dźwięku przez ścianę i sufit konstrukcji Cubo. Aby osiągnąć pożądany poziom izolacji akustycznej należy ewentualnie polepszyć boczne przenoszenie dźwięków występującej podłogi (np. wykonana później szczelina dylatacyjna w jastrychu). Sztywniejsze profile UA są pod względem izolacji akustycznej mniej korzystne niż profile CW, przewyższają je w przypadku połączenia ich z wieszakami bezpośrednimi akustycznymi lub profilem sprężystym. Warstwa izolacyjna z wełny mineralnej wg EN 13162, stopień wypełnienia 80 %; oprór właściwy przepływu powietrza wg EN 29053: r 5 kpa s/m² 1) Obliczone wartości: dodatkowa wartość bezpieczeństwa 3 db (dźwięki powietrzne, odgłos kroków) Pojęcia: L n,w ważony znormalizowany poziom dźwięków uderzeniowych w Cubo poprzez pobudzenie sufitu. D nt,w ważona znormalizowana różnica poziomu dźwięku

12 K377.de K377.pl Knauf Knauf Cubo Cubo Fluchttunnel korytarz ewakuacyjny Technische Dane Daten techniczne K377.pl Knauf korytarz ewakuacyjny Konstrukcyjna minimalna rozpiętość sufitu 1,5 m; maksymalna rozpiętość 3 m; Ewentualne dodatkowe wzmocnienie konstrukcji zobacz strona 14 rozbudowa Rysunki schematyczne sufit Cubo 3,20 m 1,5 3 m rozpiętość 1) ściana Cubo 4 m 4 m 4 m rozstaw osiowy słupków systemowych 1) Rozpiętość 2,5 m w przypadku połączeń T lub zabudów narożnych (rozwiązania zobacz str. 36) Odporność na uderzenia ścian oraz sufitu 3000 Nm Arkusze z blachy stalowej w suficie i ścianach Rozpiętość sufitu Cubo K377.pl Profile sufitowe (UA) nie mogą być przedłużane Podwójny profil Knauf UA gr. blachy 2 mm rozstaw osiowy b mm max. rozpiętość m x UA

13 K377.de K377.pl Knauf Knauf Cubo Cubo Fluchttunnel korytarz ewakuacyjny Brandschutz Odporność ogniowa Odporność ogniowa od środka i od zewnątrz konstrukcja nośna sufit Cubo Arkusze blachy stalowej w suficie i ścianie blacha stalowa t = 0,5 mm Klasa odporności ogniowej obowiązuje w każdym rozwiązaniu w przypadku działania ognia od środka i od zewnątrz Sąsiednie elementy budowlane muszą spełniać co najmniej tę sama klasę odporności ogniowej Z uwagi na wymogi odporności ogniowej nie jest wymagane stosowanie izolacji, jednak jest dopuszczalne Klasa materiału budowlanego min. B2 (np. wełna mineralna Knauf Insulation) Możliwy system "sufitu pod sufitem": Sufit widoczny należy wykonać ze szczeliną pozorną obwodowo oraz wyłącznie z materiałów niepalnych ściana Cubo Wymagana okładzina Klasa odporności ogniowej EI 90 EI 120 sufit od góry sufit od dołu ściana od zewnątrz ściana od wewnątrz Właściwości systemu Knauf + + 0,5 mm blacha stalowa 2x 20 mm Fireboard 0,5 mm blacha stalowa 2x 25 mm Fireboard 2x 20 mm Fireboard + 2x 25 mm Fireboard + 20 mm Fireboard 0,5 mm blacha stalowa 20 mm Fireboard 25 mm Fireboard 0,5 mm blacha stalowa 25 mm Fireboard mm Fireboard 0,5 mm blacha stalowa 20 mm Fireboard 25 mm Fireboard 0,5 mm blacha stalowa 25 mm Fireboard Sufit Cubo K377.pl Ściana Cubo K377.pl Rysunki schematyczne b 500 mm rozstaw osiowy profili 300 mm rozstaw osiowy profili blacha stalowa blacha stalowa blacha stalowa blacha stalowa 1 Profil Knauf Podwójny profil UA Profil Knauf Profil CW 75 / 100 Blacha stalowa może być umieszczana pod lub pomiędzy płytami okładziny sufitu Blacha stalowa pomiędzy warstwą wewnętrzną oraz zewnętrzną okładziny ściany

14 K37.pl K37.de Knauf Cubo Konstrukcja Tragkonstruktion nośna Aussteifung wzmocnienia Możliwości usztywnienia: (inne na zapytanie) Rysunki schematyczne sufit ściana poprzeczna ściana wzdłużna Sufit, ściany wzdłużne i poprzeczne są elementami usztywniającymi system Cubo W przypadku długości systemu 8 m poprzeczne usztywnienia są wymagane tylko na końcach systemu w przypadku systemu zamkniętego rolę tę pełnią ściany poprzeczne systemy otwarte wymagają zewnętrznego usztywnienia zgodnie z wariantami 2 4 W przypadku długości systemu > 8 m stosować dodatkowe usztywnienia poprzeczne co 8 m zgodnie z wariantami 1 4 a w obszarze słupków systemowych należy zastosować dodatkowy w konstrukcji sufitu 1 Z wewnętrznymi ścianami Cubo Przekrój 2 Jednostronnie ściany poprzeczne/słupki systemowe Widok z góry Uwagi: Wykonanie ścian wewnętrznych Cubo tak jak ścian zewnętrznych Połączenie ze ścianą wzdłużną (połącznie T) zobacz str. 33. Połączenie profila UW ściany do profila UA sufitu za pomocą wkrętu Knauf FN (z nawiertem Ø 3 mm). Możliwe otwory w ścianach zobacz str. 15. Uwagi: Możliwe sąsiadujące elementy budowlane: ściana murowana, żelbetowa, szkieletowa (konstrukcja metalowa / drewniana), słupy żelbetowe. W przypadku odporności ogniowej: ta sama klasa odporności ogniowej. Słupek systemowy zamocować siłowo odpowiednim elementem mocującym do ściany masywnej / słupa. Zaprojektowane dla 4,2 kn siły poziomej. Zewnętrzne ściany / słupki muszą móc przenieść dodatkowe obciążenia 3 Jednostronnie połączenie ze ścianą ciągłą 4 Obustronnie z zewnętrznym profilem UA Przekrój poprzeczny h Przekrój poprzeczny profil UA 100 h 1 m h Uwagi: Ściana ciągła pełni funkcję usztywnienia. Możliwe następujące ściany: ściana murowana, ściana żelbetowa. Dla sufitu Cubo z podwójnym profilem CW możliwa też ściana szkieletowa. Wykonanie połączeń zobacz str Uwagi: Skręcanie przez podłużne otwory profili UA jest niedopuszczalne. Korzystać z okrągłych otworów. Mocować profil UA za pomocą dwóch prętów gwintowanych + nakrętki M8 do części regulowanej słupka (nawiercić Ø 8,5 9 mm). Pręty gwintowane: mocowanie do części ruchomej, odległość od górnej krawędzi 50 mm / 100 mm, odległość między sobą 100 mm. Kątownik zamocować do podłoża za pomocą odpowiedniego kołka. Mocowanie profila UA za pomocą 2 prętów gwintowanych / śrub M8 + zakrętki M8 do kątownika (nawiercić Ø 8,5 9 mm). Kątowniki i mocowanie kątowników do posadzki zaprojektowane dla rozciągania i ścinania 4,2 kn W przypadku odporności ogniowej: odpowiednio zabezpieczyć poprzeczne profile ze wszystkich stron

15 K37.pl Knauf Cubo Otwory ściana Cubo Dopuszczalne otwory w ścianach Otwory w ścianie poprzecznej Widoki rysunki schematyczne Wymiary A + B 40 % wymiaru poprzecznego Pojedyncze otwory A lub B 2000 mm szerokości A B Wymiar C A/2 ale min. 600 mm C D E Wymiar D większy wymiar z A/2 lub B/2 ale min. 600 mm Wymiar E B/2 ale min. 600 mm Otwory w ścianie wzdłużnej rozstaw osiowy słupków systemowych Wymiary A + B 40 % rozstawu osiowego słupków systemowych Wymiar C A/2 ale min. 600 mm A B B Wymiar D większa wartość z A/2 lub B/2 ale min. 600 mm C D E E Wymiar E B/2 ale min. 600 mm Większe otwory na zapytanie Otwory okienne i drzwiowe Rysunki schematyczne Konstrukcja Okładzina profil Knauf UW profil Knauf UA o wysokości pomieszczenia 150 mm np. kątownik drzwiowy nie umieszczać styków płyt na profilach ościeżnicowych Więcej szczegółow rozwiązania zobacz detal na str. 25. Wykonać analogicznie do otworu okiennego z profilem UA i giętym elementem łączącym

16 K37.pl K37.de Knauf Cubo Konstrukcja Tragkonstruktion nośna Konstrukcja nośna: Słupki systemowe Knauf + wieniec z profila UA wysokość pomieszczenia ciągły słupek systemowy Knauf rozstaw osiowy słupków systemowych rozpiętość sufitu Cubo możliwość poszerzenia Rysunki schematyczne systemy samonośne Rozstaw osiowy słupków systemowych Knauf zobacz indywidualny projekt systemu Podczas projektowania układu profili należy uwglednić otwory okienne i drzwiowe (zobacz też str. 15) Kierunek wzdłużny Zobacz indywidualny projekt systemu dopuszczalne poszerzenie Kierunek poprzeczny Rozpiętość sufitu przęsłowego Cubo Rozpiętość sufitu Cubo (= od profila Knauf UA do profila Knauf UA zobacz indywidualny projekt systemu konstrukcyjna wysokość pomieszczenia (= od posadzki do wieńca z profili UA) zgodnie z indywidualnym projektem systemu niski: 2,0 m do 2,7 m wysokość pomieszczenia średni: 2,5 m do 3,2 m wysokość pomieszczenia wysoki: 3,0 m do 3,7 m 1) wysokość pomieszczenia wyższe niż 3,7 m na zapytanie regulowana część teleskopowa 1) odporność ogniowa dla pomieszczenia o wysokości > 3,2 m możliwa po konsultacji z nadzorem budowlanym wieniec z profili UA mocować śrubami M8 do wystającego elementu elementu ruchomego K375.pl/ K376.pl: każdy min. 1x M8 K377.pl: każdy 2x M8 wnętrze wnętrze UA 100 / UA 125 / UA 150 ciągły Część regulowana długość: 980 mm grubość: 2 mm Montaż konstrukcja nośna 1. 4 kątowniki stopy słupka zamocować do posadzki, każdy za pomocą 1 kołka Ø 8 mm 2. Wyrównać słupki systemowe 3. Część ruchomą w części głównej wyrównać na wysokości, przykręcić za pomocą 4 wkrętów samowiercących Ø 5,5 mm. 4. Ciągły wieniec z profila UA zamocować za pomocą śrub M8 do części teleskopowej słupka systemowego (K375.pl/ K376.pl: każdy min. 1x M8; K377.pl: każdy 2x M8) Ewentualne styki profili wieńca UA możliwe tylko w kierunku wzdłużnym. Styki możliwe w pobliżu słupków, maksymalnie 1,5 m od słupka. (łączenie za pomocą giętych elementów łączących Knauf) część regulowaną mocować 4 wkrętami samowiercącymi Ø 5,5 mm na wysokości Słupek główny długość: niski 1950 mm średni 2450 mm wysoki 2950 mm grubość: 2 mm wymiary zewnętrzne: 70 x 70 mm wysokość pomieszczenia Knauf część teleskopowa słupek główny stopa Wszystkie elementy mocujące (kołki, wkręty itp. znajdują się w zestawie) wnętrze 16 słupek główny przykręcony fabrycznie 4 śrubami M8 do stopy (umożliwia to regulowanie słupków poprzez luzowanie + ponowne dokręcanie dwóch przeciwległych śrub) Stopa składa się z 4 kątowników mocowanie 4 kołkami Ø 8 mm do posadzki w razie konieczności: Knauf gięty element łączący do przedłużenia profila UA (wieńca) mocowanie 2 śrubami M8 do profili UA 16 16

17 K37.pl K37.de Knauf Cubo Konstrukcja Tragkonstruktion nośna Anschlüsse połączenie an z flankierende elementami Bauteile budynku, z.b. np. Massivwände ścianą masywną Konstrukcja nośna: K375.pl Basis Połączenie wieńca UA za pomocą giętego elementu łączącego do sąsiadującego elementu budowlanego mocowanie wieńca UA do elementu łączącego 2x M8 Rysunki schematyczne wymiary w mm 3 4 Profile + mocowanie zobacz str. 19 * Zalecenie: dla ciężaru własnego sufitu x rozpiętość sufitu > 4 kn/m wykonać jak dla Cubo Empore z dodatkowym słupkiem systemowym zobacz poniżej wnętrze gięty element łączący * 1 * * Profil UW: Mocowanie profila UW odpowiednim elementem mocującym 600 mm Ten profil służy tylko do mocowania okładziny i nie pełni funkcji nośnej. (np. Deckennagel / kołek rozporowy / wkręt FN do ściany szkiel.) Mocowanie giętego elementu łączącego do sąsiedniego elementu budowlanego np. ściana żelbetowa 4x Knauf Deckennagel Połączenie ze ścianą szkieletową 8x wkręt Knauf FN 4,3x z odpowiednią podkładką, d = 2 3 mm, Ø 30 mm 50 1 Winkel 50 z odpowiednią podkładką, d = 2 3 mm, Ø 30 mm Ściana szkiel. 2 warstwowa okł.1) inne podłoże odpowiedni element mocujący Ocenionio dla max. obciążenia całego połączenia do 2,0 kn 1) wszelkie niezbędne modyfikacje ostniejących ścian uzgadnia się w każdym indywidualnym przypadku Konstrukcja nośna: K376.pl Empore / K377.pl Korytarz ewakuacyjny Mocowanie wieńca z profila UA za pomocą giętego elementu 4 Profil + mocowanie zobacz str. 19 łączącego do sąsiedniego elementu budowlanego ** Połączenie wg K375.pl (patrz powyżej) mocowanie wieńca UA do elementu łączącego 2x M8 wnętrze gięty element łączący profil UA ** 4 ** 4 2 Profil UA: Mocowanie profila UA kołkiem Knauf Deckennagel w rozstawie 500 mm Profil ten służy do mocowania okładziny ale również dodatkowo pełni funkcję podparcia Mocowanie giętego elementu łączącego do sąsiedniego elementu budowlanego np. ściana żelbetowa 2x Knauf Deckennagel 50 inne podłoże odpowiedni element mocujący z odpowiednią podkładką, d = 2 3 mm, Ø 30 mm 50 mocowanie do ściany szkieletowej na zapytanie

18 K37.pol K37.de Knauf Cubo Podkonstrukcja Unterkonstruktion sufit Cubodecke / ściana / Cubowände Konstrukcja Ściana i sufit Cubo są mocowane do konstrukcji nośnej konstrukcja sufitu CUBO konstrukcja nośna Sufit CUBO K375.pl: K376.pl: K377.pl: Rysunki schematyczne podwójny profil CW duże rozpiętości / większy ciężar sufitu izolacyjność akustyczna + profil sprężysty / profil CD z wiekszakiem bezpośrednim akustycznym izolacyjność akustyczna + profil sprężysty konstrukcja ściany CUBO Ściana CUBO K375.pl / K376.pl / K377.pl: z profilem CW profil MW izolacyjność akustyczna Konstrukcja sufitu CUBO Podwójny profil Knauf CW Podwójny profil Knauf UA profile CW skręcić ze sobą wkrętami LN 3,5x9 profile UA skręcić ze sobą śrubami M8 w rozstawie 750 mm w rozstawie 750 mm przez podłużne otwory 750 mm 750 mm Knauf profil sprężysty 60x27 Montaż prostopadle do podwójnych profili UA w rozstawie osiowym 500 mm lub w przypadku okładziny mieszanej z płytą Silentboard 400 mm przykład rozwiązania dla izolacyjności akustycznej Montaż zobacz str Montaż zobacz str gięty element łączący wieniec z profila UA wieniec z profila UA Zamocować profile sprężyste do podwójnych profili UA za pomocą dwóch wkrętów LB 3,5x16. profile sprężyste wiszą na łbach wkrętów. profil Knauf UW UW 100 / UW 125 / UW 150 podwójny profil Knauf CW CW 100 / CW 125 / CW 150 podwójny profil Knauf UA UA 100 / UA 125 / UA 150 szczelina 1 mm profil sprężysty Knauf 60x27 Profile sufitowe Cubo (CW / UA) nie mogą być przedłużanie Konstrukcja ściany Cubo Profil Knauf CW Profil Knauf MW lepsza izolacyjność akustyczna K377.pl Korytarz ewakuacyjny: Profile CW połączyć z profilami UW na górze i na dole za pomocą nitów stalowych profil Knauf CW profil Knauf MW CW 75 / CW 100 MW 75 / MW 100 nit stalowy 18 profil Knauf UW UW 75 / UW 100 profil Knauf UW UW 75 / UW 100 Otwory okienne i drzwiowe: profil UA + kątownik drzwiowy (zobacz też str ) profil Knauf UA UA 75 / UA 100 na wysokość pom. kątownik drzwiowy na górze i na dole Inne rozwiązania konstrukcji zobacz zeszyty techniczne Knauf (np. W11.pl)

19 K37.pl K37.de Knauf Cubo Sufit Cubodecke połączenie Anschlüsse z an elementami flankierende budynku, Bauteile z.b. np. Massivwände ścianą masywną Sufit CUBO podwójny profil CW: K375.pl Basis Połączenie podwójnych profili CW z profilem UW na sąsiednim elemencie budowlanym CW + UW połączyć np. przez skręcanie lub nitowanie 1 Profil + mocowanie zobacz str. 17 Rysunki schematyczne wymiary w mm 3 podwójny profil CW Profil UW: Ten profil jest profilem nośnym dla obciążenia sufitu i okładziny podłoże element mocujący ściana szkieletowa, 2 warstwowa okładzina 1) 2x wkręt Knauf FN 4,3x65 (mocowanie do konstrukcji ściany) Knauf Deckennagel ściana żelbetowa Knauf łącznik rozporowy L 8/80 mur nośny bez pustych przestrzeni Knauf łącznik rozporowy L 8/80 lub lekki beton (gęstość 1000 kg/m³) max. rozstaw elementów mocujących ciężar własny sufitu do 0,4 kn/m² do 1,0 kn/m² 600 mm 300 mm 250 mm 300 mm 200 mm 300 mm 200 mm inne podłoża odpowiedni element mocujący min. nośność na ścinanie 0,35 kn 300 mm 200 mm 1) wszelkie konieczne modyfikacje dla istniejących ścian należy skonsultować indywidualnie Sufit Cubo : K375.pl Basis / K376.pl Empore / K377.pl Korytarz ewakuacyjny Mocowanie podwójnego profila UA za pomocą giętego elementu łączącego do sąsiedniego elementu budowlanego 1 2 Mocowanie wieńca UA do elementu łączącego 2x M8 ** Profile + mocowanie zobacz str. 17 K376.pl / K377.pl: wymagane są słupki systemowe 4 gięty element łączący ** Profil UW: mocowanie profila UA odpowiednim elementem mocującym 600 mm (np. Deckennagel / kołek rozporowy) Ten profil służy wyłącznie do mocowania okładziny i nie ma żadnej funkcji nośnej Mocowanie giętego elementu łączącego do sąsiedniego elementu budowlanego np. ściana żelbetowa 4x Knauf Deckennagel inne podłoże Odpowiedni element mocujący Ocenionio dla max. obciążenia całego połączenia do 2,0 kn z odpowiednią podkładką, d = 2 3 mm, Ø 30 mm 50 1 Winkel 50 mocowanie do ściany szkieletowej na zapytanie

20 K37.pl K37.de Knauf Cubo Montaż Montage sufit Cubodecke / / ściana Cubowände Konstrukcja nośna jest w całości zmontowana i ustawiona Montaż sufit i ściany CUBO 1. Konstrukcja sufitu CUBO 2. Profil UW na zewnątrz 3. Konstrukcja ściany CUBO Podwójny profil CW: wkrętem LB 3,5x16 przykręcić co max. 500 mm do wieńca UA, podwójny profil CW wsunąć w, połączyć na górze i na dole (np. skręcić) odcinek profila UW (ok. 200 mm długości) lub ciągły (żeby zamocować okładzinę po zewnętrznej stronie ściany) nałożyć na profil UA nasunąć na Rysunki schematyczne przykręcić wkrętem LB 3,5x16 co max mm (K375.pl) / 500 mm (K376.pl / K377.pl) K377.pl) do wieńca UA, następnie zamocować pozostałe elementy konstrukcji ściany. UA UW CW CW CW rozpiętość 30 mm UW UW Podwójny profil UA: Mocowanie podwójnego profila UA do wieńca UA za pomocą giętego elementu łączącego. Mocowanie elementu łączącego do wieńca UA 4x M8, do podwójnego profila UA 2x M8. UA UW UA UA UA UW rozpiętość 4. Okładzina ściany CUBO zewnętrzna 5. Okładzina ściany CUBO wewnętrzna 6. Okładzina sufitu CUBO Zamocować okładzinę po stronie zewnętrznej Zamocować okładzinę po stronie wewnętrznej Zamocować okładzinę sufitu W celu rozłożenia obciążeń podczas montażu górnej okładziny zastosować deski lub panele szalunkowe Połączenia z innymi elementami budowlanymi zobacz str Usztywniające ściany pośrednie zobacz str Konstrukcja nośna: po zamontowaniu usztywniającej okładziny sufitu oraz ściany wystające kątowniki stopy w razie konieczności mogą być przycięte. Po montażu sufitu i ściany Cubo można w razie konieczności ściany pośrednie nie stanowiące usztywnienia (wykonanie zgodnie z zeszytem technicznym) mogą być umieszczane w systemie pomieszczenia w pomieszczeniu w dowolnej kolejności. Odporność ogniowa rozłożenie okładziny

21 K37.de Knauf Cubo K37.pl Knauf Cubo Befestigung der Beplankung Mocowanie okładziny / obciążenia mocowane do ścian i sufitu Mocowanie okładziny wkrętami Knauf Okładzina grubość w mm 12,5 Diamant 22 OSB (pł. drewnopochodna) 2x 12,5 Diamant 12,5 Diamant + 12,5 Silentboard Konstrukcja metalowa gr. blachy s 0,7 mm wkręt szybkiego montażu TN (przenikanie 10 mm) wkręt do płyt Diamant XTN XTN 3,9x23 mm TB 3,5x35 mm XTN 3,9x23 + 3,9x38 mm XTN 3,9x23 mm XTN 3,9x38 mm gr. blachy 0,7 mm < s 2,25 mm wkręt szybkiego montażu wkręt do płyt Diamant TB XTB HGPTB 3,9x35 mm HGPTB 3,9x35 + 3,9x55 mm HGPTB 3,9x35 mm HGPTB 3,9x55 mm 2x 15 Diamant 2x 20 Fireboard TN 3,5x35 + 3,5x55 mm XTN 3,9x33 mm + 3,9x55 mm W przypadku okładziny z płyt Diamant i Silentboard stosować zawsze wkręty do płyt Diamant Max. rozstawy elementów mocujących Okładzina sufit strona górna sufit strona dolna ściana K375.pl K376.pl K377.pl jednowarstwowa dwuwarstwowa 1. warstwa HWP / HWP / Diamant Diamant / Fireboard mm mm TB 3,5x35 + 3,5x55 mm 2x 25 Fireboard TN 3,5x35 + 4,2x70 mm TB 3,5x35 + 4,2x70 mm ) 2. warstwa Diamant / Fireboard W przypadku okładziny wielowarstwowej wszystkie warstwy przykręcić jednego dnia. w przeciwnym razie zredukować rozstawy wkretów 3) do 170 mm 4) do 150 mm mm HGPTB 3,9x35 mm + 3,9x55 mm Silentboard mm Wymiary w mm Wieszanie obciążeń do ścian i sufitów Ściana CUBO do 0,7 kn/m kołki Ściany szkieletowe mogą być obciążane w dowolnym miejscu obciążeniami wspornikowych do 0,7 kn/m długości ściany (lub do 0,4 kn/m w przypadku okładziny 1x 12,5 mm lub 1x 15 mm) przy uwzględnieniu ramienia siły (wysokość szafki 30 cm) oraz mimośrodu (głębokość szafki 60 cm). Rozstaw kołków 75 mm (zalecenie Knauf 200 mm). Obciążenia powinny być mocowane za pomocą co najmniej 2 kołków plastikowych lub metalowych, np. Knauf Hartmut kołek do pustych przestrzeni do 1,5 kn/m stojaki nośne Obciążenia wspornikowe powyżej 0,4 lub 0,7 kn/m do 1,5 kn/m długości ściany należy przenieść na konstrukcję budynku za pomocą stojaków z profili UA. Maksymalne obciążenie kołka (obciążenie rozciągające i ścinające) Okładzina 12,5 Diamant 12,5 Diamant + 12,5 Silentboard 2x 12,5 Diamant 2x 25 Fireboard kołek do pustych przestrzeni kołek plastikowy kołek metalowy wkręt ø8 mm lub ø10 mm M5 lub M x 15 Diamant x 20 Fireboard Knauf Hartmut wkręt M dane w kg Więcej szczegółów dotyczących mocowania obciążeń zobacz zeszyt techniczny Knauf W11.pl kołek do pustych przestrzeni Knauf Hartmut Sufit CUBO Dopuszczalny jest montaż dodatkowych obciążeń, takich jak oprawy oświetleniowe maksymalnie 100 N (10 kg) na każdy podwójny profil (50 N na każdy m² powierzchni sufitu) za pomocą odpowiedniego elementu mocującego bezpośrednio do konstrukcji. Dodatkowe obciążenia należy uwzględniach przy doborze profili przęseł.

22 K37.de Knauf Cubo K37.pl Knauf Cubo Verlegung der Knauf Platten Cubowände Ułożenie płyt (SchemazeichnungenBeispiele) ściana Cubo (rysunki schematyczneprzykłady) Ułożenie płyt pionowe Szerokość płyty: 1200 mm 1. warstwa 2. warstwa krawędź poprzeczna krawędź podłużna Podłużne styki płyt rozmieszczać z przesunięciem min. rozstawu słupków Przy stosowaniu płyt na niepełną wysokość pomieszczenia, styki poprzeczne umieszczać z przesunięciem min. 400 mm. Przy okładzinie wielowarstwowej również krawędzie poprzeczne układać z przesunięciem. Połączenia wzdłużne i poprzeczne płyt umieszczonych naprzeciwko również należy układać z przesunięciem Ułożenie płyt poziome Szerokość płyty: 625 mm 1. warstwa 2. warstwa Ułożenie płyt pionowo: Diamant 12,5 mm / Fireboard Styki poprzeczne umieszczać z przesunięciem o minimum rozstaw profili W przypadku okładziny wielowarstwowej styki podłużne w kolejnych warstwach okładziny umieszczać z przesunięciem o połowę szerokości płyty Połączenia wzdłużne i poprzeczne płyt umieszczonych naprzeciwko również należy układać z przesunięciem krawędź podłużna Ułożenie płyt pionowe + poziome Szerokość płyty: 1250 mm (1. warstwa pionowo) Szerokość płyty: 625 mm (2. warstwa poziomo) 1. warstwa 2. warstwa 625 krawędź podłużna krawędź krawędź poprzeczna poprzeczna Ułożenie płyt poziomo: Silentboard 1. warstwa Diamant 1. warstwa (pionowo): Podłużne styki płyt rozmieszczać z przesunięciem min. rozstawu słupków Przy stosowaniu płyt na niepełną wysokość pomieszczenia, styki poprzeczne umieszczać z przesunięciem min. 625 mm. 2. warstwa (poziomo): Styki poprzeczne umieszczać z przesunięciem o minimum rozstaw profili Przesunięcie pomiędzy 1. i 2. warstwą W przypadku gdy występuje spoina pozioma w 1. warstwie płyt należy krawędź wzdłużną 2. warstwy przesunąć o połowę szerokości płyt w stosunku do krawędzi poprzecznej 1. warstwy. Połączenia wzdłużne i poprzeczne płyt umieszczonych naprzeciwko również należy układać z przesunięciem Ułożenie płyt pionowo: Diamant poziomo: Silentboard 1. warstwa Diamant

23 K37.de Knauf Cubo K37.pl Knauf Cubo Verlegung der Knauf Platten Cubodecke Ułożenie płyt (SchemazeichnungenBeispiele) sufit Cubo (rysunki schematyczneprzykłady) Ułożenie poprzeczne strona spodnia sufitu wszystkie wymiary w mm Szerokość płyty 1. warstwy: Szerokość płyty 2. warstwy: 1200 mm 1200 mm Diamant 12,5 mm Diamant 12,5 mm Płyty Knauf należy układać prostopadle do przęseł / profili nośnych. Styki płyt na krawędziach poprzecznych muszą znajdować się na przęsłach / profilach nośnych (przesunięcie min. 400 mm) krawędź poprzeczna 1. warstwa płyt 2. warstwa płyt 1200 W przypadku okładziny wielowarstwowej styki poprzeczne układać z przesunięciem w kolejnych warstwach płyty. Styki podłużne w kolejnych warstwach okładziny umieszczać z przesunięciem o połowę szerokości płyty. szerokość płyty krawędź wzdłużna 1200 szerokość płyty Rozpocząć przykręcanie płyt po środku płyty lub w narożach płyty, w celu uniknięcia wyboczeń. Każdą warstwę płyt mocno docisnąć do konstrukcji i przykręcić. Ułożenie poprzeczne Szerokość płyty 1. warstwy: Szerokość płyty 2. warstwy: 1250 mm Diamant 12,5 mm 625 mm Silentboard strona spodnia sufitu szerokość płyty warstwa płyt szerokość płyty szerokość płyty 1. warstwa płyt 2. warstwa płyt szerokość płyty krawędź poprzeczna krawędź wzdłużna 2. warstwa płyt Ułożenie poprzeczne Szerokość płyty 1. warstwy: Szerokość płyty 2. warstwy: 625 mm Diamant 18 mm 625 mm Silentboard strona spodnia sufitu krawędź poprzeczna krawędź wzdłużna

24 K375.pl K375.de Knauf Cubo Basis Ściana Cubowände Widok przekrój DD Rysunki schematyczne 4 m rozstaw osiowy słupków systemowych D D wieniec z profila UA (konstrukcja nośna) docinany lub ciągły wieniec z profila UA (konstrukcja nośna) sufit CUBO np. podwójny profil CW profil CW / MW 600 mm 600 mm rozstaw osiowy słupków słupek systemowy okładzina (pionowo) zewnętrze wnętrze docinany lub ciągły wkręt TN wkręt LB 3,5x16 a 1000 mm profil CW / MW okładzina Detale, skala 1:5 Przekroje poziome przykłady K375.plH1 Narożnik profil CW K375.plH11 Ściana szybu okładzina dwuwarstwowa 75 profil CW / MW 75 TRIAS + taśma spoinowa 12,5 mm Diamant wnętrze 600 mm rozstaw osiowy słupków wkręt do płyt Diamant XTN 75 kołek rozporowy a 1000 mm 2x 12,5 mm Diamant wkręt TB zewnętrze wkręt do płyt Diamant XTN profil CW / MW 75 K375.plH3 Narożnik profil MW K375.plH4 Styk płyt podwójna okładzina 2x 20 mm Fireboard FireboardSpachtel + taśma spoinowa z włókna szklanego wnętrze 600 mm rozstaw osiowy słupków profil CW / MW kołek rozporowy a 1000 mm 70 30* 100 profil CW / MW wkręt TB zewnętrze izolacja w razie potrzeby profil MW / CW 100 wkręt TN 2x 12,5 mm Diamant wkręt do płyt Diamant XTN * = możliwa szerokość instalacji

25 K375.pl K375.de Knauf Cubo Basis Ściana Cubowände Detale skala 1:5 przekroje poziome przykłady przekroje pionowe przykłady K375.plH6 Styk płyt K375.plV19 Styk płyt profil CW / MW 2x 12,5 mm Diamant (pionowo) styk poziomy zaszpachlować z taśmą spoinową z włókna szklanego TRIAS wkręt do płyt Diamant XTN 2x 12,5 mm Diamant (pionowo) izolacja w razie potrzeby K375.plH7 Styk płyt K375.plV20 Styk płyt profil CW / MW wkręt do płyt Diamant XTN 12,5 mm Diamant (pionowo) Silentboard (poziomo) Uniflott Uniflott + taśma spoinowa 12,5 mm Diamant (pionowo) Silentboard (poziomo) izolacja w razie potrzeby K375.plH8 Styk płyt K375.plV21 Styk płyt profil CW / MW wkręt TN 2x 20 mm Fireboard FireboardSpachtel + taśma spoinowa z włókna szklanego izolacja w razie potrzeby 2x 20 mm Fireboard FireboardSpachtel + taśma spoinowa z włókna szklanego przekroje poziome przykłady K375.plH9 Otwór drzwiowy odporność ogniowa K375.plH10 Otwór drzwiowy odporność ogniowa wkręt do płyt Diamant HGPTB profil UA profil UA kątownik do UA na dole i na górze paski płyt o grubości okładziny paski płyt o grubości okładziny kołek rozporowy wymiar otworu 2x odpowiedni element mocujący 2x śruba M8 Dalsze wytyczne dotyczące otworów drzwiowych zobacz zeszyty techniczne Knauf (np. W11.pl) Ponadto należy przestrzegać instrukcji producenta płyt (np. w zakresie odporności ogniowej, dodatkowe elementy konstrukcji, itp.)
