Ściany. Podręcznik A3. Ściany nośne, działowe i osłonowe Ściany oddzielenia przeciwpożarowego
|
|
- Alicja Kuczyńska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Podręcznik A3 ŚCIANY Ściany Ściany nośne, działowe i osłonowe Ściany oddzielenia przeciwpożarowego W budowlano-technicznej ochronie przeciwpożarowej rozróżnia się ściany oddzielenia przeciwpożarowego, ściany nośne, ściany działowe oraz osłonowe ściany zewnętrzne. Aby zapobiec rozprzestrzenieniu się pożaru, przegrody te muszą uniemożliwić rozprzestrzenianie się ognia i dymu. Obok funkcji zamykającej pomieszczenia, ściany spełniają często funkcję statyczną, jako nośny lub usztywniający element budowlany. Przez określony przepisami czas, funkcja ta musi być zachowana również w przypadku pożaru. Ściany działowe i nośne Ściany działowe z płyt PROMATECT mogą być wykonane zarówno w wersji nośnej, jak i nienośnej. W zależności od wymogów, ściany te mogą mieć konstrukcję jedno- lub dwuwarstwową, np. bezszkieletowe ściany szybów instalacyjnych, nienośne ściany działowe na lekkich słupkach stalowych, nośne ściany na konstrukcji stalowej lub z podkonstrukcją drewnianą. W ściany PROMATECT można bezproblemowo wmontować klapy i drzwi przeciwpożarowe, klapy rewizyjne, przeszklenia ogniochronne, grodzie kablowe i instalacyjne. W celu spełnienia wymogów odnośnie izolacji termicznej i akustycznej, może zostać użyta dodatkowa izolacja z wełny mineralnej. Dla szczególnych przypadków zastosowania w obiektach o zwiększonych wymaganiach odnośnie odporności ogniowej, Promat oferuje specjalne ściany oddzielenia przeciwpożarowego (karta katalogowa nr 450.0). Ściany zewnętrzne, ściany osłonowe Nienośne, zewnętrzne elementy ścienne powinny nieje dnokrotnie spełniać wymogi przepisów odnośnie klasy odporności ogniowej. Dla takich przypadków Promat proponuje rozwiązania konstrukcyjne nr Przy montażu konstrukcji obowiązują wszystkie towarzyszące, aktualne normy, wytyczne i przepisy budowlane. Dotyczy to również ochrony konstrukcji stalowej przed korozją. 10
2 Ściana działowa z PROMATECT -L500 (R)EI 60 -L (R)EI 240 Dane techniczne: 1 płyty PROMATECT -L500 2 klej Promat -K84 3 kątownik stalowy zimnogięty 4 wełna mineralna o gęstości 60 kg/m 3 5 wkręty w rozstawie nie większym niż 200 mm 6 kołki szybkiego montażu M6 x 50, w rozstawie nie większym niż 400 mm 7 masa szpachlowa Promat 8 stalowe zszywki w rozstawie mm lub stalowe wkręty profil stalowy CW 50x50x0,6 lub RK 50x50x3 10 kątownik stalowy 40x20x1 11 masa szpachlowa Promat lub masa ogniochronna PROMASEAL -Mastic 12 klapa rewizyjna Promat Aprobata Techniczna: AT /2012 Klasa odporności ogniowej: (R)EI 60, (R)EI 120, (R)EI 240 Zalety wyrobu jednostronny montaż od strony pomieszczenia niewielka grubość obudowy szachtu od 40 do 60 mm (Tab. 1) klasa odporności od (R)EI 60 do (R)EI 240 możliwość stosowania do obudowy szybów instalacyjnych Przedstawione rozwiązanie jest przeznaczone do wykonywania ogniochronnych przegród. Graniczące elementy budowlane muszą posiadać nie mniejszą klasę odporności ogniowej niż zastosowane zabezpieczenie. Ściany z płyt PROMATECT -L500 mogą pełnić funkcję oddzielenia przeciwpożarowego o klasie odporności odpowiednio REI 60, REI 120 i REI 240 przy spełnieniu następujących warunków: - są mocowane lub spoczywają na konstrukcji o klasie odporności ogniowej nie niższej niż klasa odporności ogniowej ściany z płyt PROMATECT -L500 (z uwagi na kryteria EI), - nie mogą być poddane obciążeniom mechanicznym pochodzącym od konstrukcji budynku, - są zamocowane do elementów budynku zgodnie z wymogami zawartymi w Aprobacie Technicznej. Przegroda powinna być wykonana zgodnie z dokumentacją techniczną opracowaną dla danego zastosowania, uwzględniającą wymagania przepisów techniczno-budowlanych. Wymiary przegród zgodnie z AT nie powinny przekraczać następujących wymiarów: - szerokość 2500 mm, - wysokość nieograniczona. Ścianę wykonaną z płyt PROMATECT -L500 należy połączyć z innymi przegrodami budowlanymi lub konstrukcją budynku za pomocą kątownika stalowego (3). Pierwszą warstwę płyty mocuje się do kątownika za pomocą wkrętów (5) w rozstawie nie większym niż 200 mm oraz kleju Promat K84 (2). Druga warstwa płyt również jest przytwierdzana do kątownika przez wkręty (5). Kątownik stalowy mocuje się do przegrody budowlanej za pomocą stalowych kołków szybkiego montażu M6 (6). Szczelinę pomiędzy obudową a elementem masywnym uszczelnia się wełną mineralną (4) i masą szpachlową (7). 110
3 Ściana działowa z PROMATECT -L500 (R)EI 60 (R)EI pokazuje pionowy przekrój przez przegrodę. Złącza płyt drugiej warstwy powinny być przesunięte względem złączy płyt pierwszej warstwy o nie mniej niż 400 mm. Obydwie warstwy płyt są ze sobą połączone zszywkami lub wkrętami (8). Detal D Złącza pionowe płyt drugiej warstwy powinny być przesunięte względem złączy płyt pierwszej warstwy o nie mniej niż 400 mm. Detal E W przegrodę może być wbudowana uniwersalna klapa rewizyjna PROMAT. Rama wokół klapy jest wykonywana z profili stalowych () CW 50x50x0,6 lub RK 50x50x3. Tab. nr 3 przedstawia standardowe wymiary klap rewizyjnych. Tabela 1 Grubości przegród w zależności od klasy odporności ogniowej Klasa odporności ogniowej Grubość (R)EI60 (R)EI120 (R)EI mm (2 x 20mm) 50 mm (2 x 25 mm) 60 mm (2 x 30 mm) Tabela 2 Wymiary elementów w zależności od grubości ściany Elementy Kątownik stalowy Wkręty do mocowania 1. warstwy płyt Stalowe zszywki Wkręty do mocowania 2. warstwy płyt Grubość ściany 2 x 20 mm 2 x 25 mm 2 x 30 mm 40 x 20 x 1 mm 40 x 25 x 1 mm 40 x 30 x 1 mm 4,0 x 40 mm 4,0 x 45 mm 4,0 x 50 mm 30 x 10 x 0, mm 35 x 10 x 0, mm 50 x 10 x 0, mm 4,0 x 60 mm 4,8 x 70 mm 4,8 x 80 mm Tabela 3 Wymiary klap rewizyjnych Promat Wymiar klapy A Wymiar otworu w świetle przejścia B 300 x 300 mm 250 x 250 mm 400 x 400 mm 350 x 350 mm 500 x 500 mm 450 x 450 mm 600 x 600 mm 550 x 550 mm 700 x 700 mm 650 x 650 mm 800 x 800 mm 750 x 750 mm 111
4 Ściana z PROMAXON Typ A na C-profilach EI 0 EI płyty PROMAXON Typ A, d= 20 mm 2 pasma płyt PROMAXON Typ A, d=10 mm (tylko dla EI 120) 3 wełna mineralna, d = 40 mm, gęstość ł 100 kg/m 3 4 U-profil UW 50 x 50 x 06 5 C-profil CW 50 x 50 x 06 6 masa szpachlowa Promat 7 kołki rozporowe, rozstaw 500 mm 8 wkręty, rozstaw 250 mm uszczelnienie z wełny mineralnej Aprobata Techniczna: AT /2008 Deklaracja Zgodności: nr DZ-32 Ściana z płyt PROMAXON Typ A na ruszcie z kształtowników stalowych zimnogiętych z wypełnieniem ze skalnej wełny mineralnej może być wykonana w dwóch wariantach: - o odporności ogniowej EI 0, - o odporności ogniowej EI 120. Wymiary przegrody zgodnie z klasyfikacją nie powinny przekraczać: - wysokość 4000 mm, - długość nieograniczona. Konstrukcję ściany stanowią: - profile przypodłogowe i podsufitowe z kształtowników U50 x 50 x 06, - profile przyścienne i słupki z kształtowników C50 x 50 x 06, - rygle poziome z kształtowników U50 x 50 x 06. Styki poziome i pionowe płyt umieszczone są na stalowych kształtownikach. Styki pionowe płyt obu pokryć wykonane są z przesunięciem 60 cm, zaś poziome z min. 40 cm. Profile przyścienne są przytwierdzane do ściany poprzez kołki rozporowe min. 10 x 50 mm o rozstawie 500 mm. Połączenie ze ścianą uszczelnia się wełną mineralną ok. 10 mm () oraz masą szpachlową Promat (6). Płyty PROMAXON Typ A (1) należy mocować do profili (5) przy pomocy stalowych wkrętów (8), np. samowiercących min. 3, x 35 mm (dla EI 0), samowiercących min. 3, x 45 mm (dla EI 120) w rozstawie 250 mm. Wypełnienie ściany stanowią płyty z wełny mineralnej (3) grubości 40 mm i gęstości nie mniejszej niż 100 kg/m 3. Wszystkie łączenia płyt oraz łby wkrętów można zaszpachlować masą szpachlową Promat (6). W przypadku ścian EI 120 wymagane jest zastosowanie dodatkowych pasm (2). Detal D Ścianka może być wykonana również w wersji profilowanej. 112

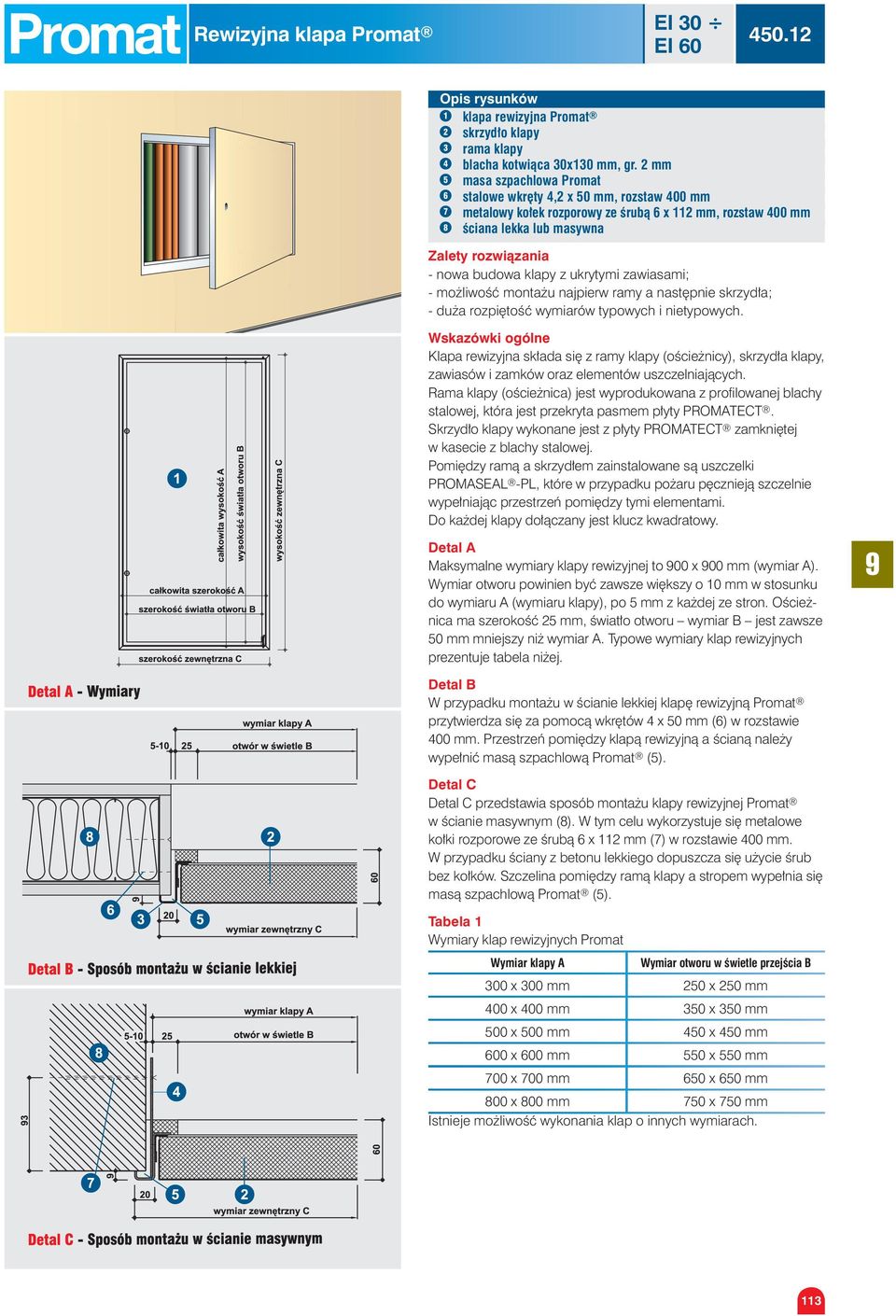

5 Rewizyjna klapa Promat EI 30 EI klapa rewizyjna Promat 2 skrzydło klapy 3 rama klapy 4 blacha kotwiąca 30x130 mm, gr. 2 mm 5 masa szpachlowa Promat 6 stalowe wkręty 4,2 x 50 mm, rozstaw 400 mm 7 metalowy kołek rozporowy ze śrubą 6 x 112 mm, rozstaw 400 mm 8 ściana lekka lub masywna Zalety rozwiązania - nowa budowa klapy z ukrytymi zawiasami; - możliwość montażu najpierw ramy a następnie skrzydła; - duża rozpiętość wymiarów typowych i nietypowych. Klapa rewizyjna składa się z ramy klapy (ościeżnicy), skrzydła klapy, zawiasów i zamków oraz elementów uszczelniających. Rama klapy (ościeżnica) jest wyprodukowana z profilowanej blachy stalowej, która jest przekryta pasmem płyty PROMATECT. Skrzydło klapy wykonane jest z płyty PROMATECT zamkniętej w kasecie z blachy stalowej. Pomiędzy ramą a skrzydłem zainstalowane są uszczelki PROMASEAL -PL, które w przypadku pożaru pęcznieją szczelnie wypełniając przestrzeń pomiędzy tymi elementami. Do każdej klapy dołączany jest klucz kwadratowy. Maksymalne wymiary klapy rewizyjnej to 00 x 00 mm (wymiar A). Wymiar otworu powinien być zawsze większy o 10 mm w stosunku do wymiaru A (wymiaru klapy), po 5 mm z każdej ze stron. Ościeżnica ma szerokość 25 mm, światło otworu wymiar B jest zawsze 50 mm mniejszy niż wymiar A. Typowe wymiary klap rewizyjnych prezentuje tabela niżej. W przypadku montażu w ścianie lekkiej klapę rewizyjną Promat przytwierdza się za pomocą wkrętów 4 x 50 mm (6) w rozstawie 400 mm. Przestrzeń pomiędzy klapą rewizyjną a ścianą należy wypełnić masą szpachlową Promat (5). przedstawia sposób montażu klapy rewizyjnej Promat w ścianie masywnym (8). W tym celu wykorzystuje się metalowe kołki rozporowe ze śrubą 6 x 112 mm (7) w rozstawie 400 mm. W przypadku ściany z betonu lekkiego dopuszcza się użycie śrub bez kołków. Szczelina pomiędzy ramą klapy a stropem wypełnia się masą szpachlową Promat (5). Tabela 1 Wymiary klap rewizyjnych Promat Wymiar klapy A Wymiar otworu w świetle przejścia B 300 x 300 mm 250 x 250 mm 400 x 400 mm 350 x 350 mm 500 x 500 mm 450 x 450 mm 600 x 600 mm 550 x 550 mm 700 x 700 mm 650 x 650 mm 800 x 800 mm 750 x 750 mm Istnieje możliwość wykonania klap o innych wymiarach. 113
6 Ściana z blachy trapezowej EI płyta PROMAXON Typ A, d=15 mm 2 pasma PROMAXON Typ A, d=15 mm, b=100 mm 3 blacha trapezowa wg obliczeń statycznych 4 blachowkręt dług. 1 mm, z podkładką szczelną 5 zszywki stalowe 28/10,7/1,2, rozstaw co 250 mm lub wkręty 4,0 x 20, rozstaw co 300 mm 6 kątownik z blachy stalowej, wg obliczeń statycznych 7 wkręt fasadowy 8 stalowy kołek rozporowy wełna mineralna 10 masa szpachlowa PROMAT Klasyfikacja ogniowa: NP-531.1/A/06/BW Zalety rozwiązania dowolna wysokość i szerokość ściany (wg obliczeń statycznych), klasa odporności ogniowej El 30 przy działaniu ognia od strony okładziny z płyt, możliwość montażu w obiektach już funkcjonujących. Ściany z blachy trapezowej szczególnie często stosowane są w halach przemysłowych jako ściany zewnętrzne. Przedstawiona tutaj ściana z blachy trapezowej spełnia wymagania klasy odporności ogniowej El 30 przy założeniu działania ognia od strony okładziny z płyt PROMAXON Typ A. Przy montażu od strony zewnętrznej płyty PROMAXON Typ A należy chronić przed warunkami atmosferycznymi. Nośność oraz inne wymagania dotyczące ściany powinny zostać określone przez projektanta w oparciu o obowiązujące przepisy budowlane. Minimalna odporność ogniowa elementów, do których mocowana jest ściana, nie powinna być mniejsza niż 30 minut. Płyty PROMAXON Typ A montowane są w sposób następujący: - mocowanie poziomych pasm (2) (rozstaw 750 mm przy płytach długości 3,00 m, rozstaw 625 mm przy płytach długości 2,50 m) przy pomocy wkrętów z podkładką szczelną (4) w co drugiej fali blachy, - mocowanie pionowych pasm (2) na długości fali blachy, przy pomocy wkrętów szczelnych (4), 3 sztuki na jedno pasmo, - montaż warstwy płyt PROMAXON Typ A przy pomocy zszywek lub wkrętów (5) do pasm (2). Szpachlowanie złączy ze względów ochrony przeciwpożarowej nie jest wymagane. Połączenie z elementami graniczącymi może być wykonane za pomocą kątowników (6). Jeżeli ściana z blachy trapezowej montowana jest do elementów nośnych konstrukcji stalowej, to te elementy należy również zabezpieczyć do klasy R 30 (patrz karty katalogowe 415/445). pokazuje mocowanie pasm (2) do blachy trapezowej, jak również montaż pierwszej oraz drugiej warstwy z płyt PROMAXON Typ A. 114
7 Ściana z blachy trapezowej EI płyta PROMATECT -H, d=20 mm 2 pasma PROMATECT -H, d=20 mm, b=100 mm 3 blacha trapezowa wg obliczeń statycznych 4 blachowkręt 4,5 x 25, z podkładką szczelną 5 zszywki stalowe 38/10,7/1,2, rozstaw co 250 mm 6 kątownik z blachy stalowej, wg obliczeń statystycznych 7 wkręt fasadowy 8 stalowy kołek rozporowy wełna mineralna 10 masa szpachlowa PROMAT Klasyfikacja ogniowa: NP-531.1/A/06/BW Zalety rozwiązania dowolna wysokość i szerokość ściany (wg obliczeń statystycznych), klasa odporności ogniowej El 60, możliwość montażu w obiektach już funkcjonujących. Ściany z blachy trapezowej szczególnie często stosowane są w halach przemysłowych jako ściany zewnętrzne. Przedstawiona tutaj ściana z blachy trapezowej spełnia wymagania klasy odporności ogniowej El 60 przy założeniu działania ognia od strony okładziny z płyt PROMATECT -H. Przy montażu od strony zewnętrznej płyty PROMATECT -H należy chronić przed warunkami atmosferycznymi. Nośność oraz inne wymagania dotyczące ściany powinny zostać określone przez projektanta w oparciu o obowiązujące przepisy budowlane. Minimalna odporność ogniowa elementów graniczących, do których umocowana jest ściana, nie powinna być mniejsza niż 60 minut. Płyty PROMATECT -H montowane są w sposób następujący: - umocowanie poziomych pasm (2) (rozstaw 625 mm przy płytach długości 2,50 m) przy pomocy wkrętów z podkładką szczelną (4) w co drugiej fali blachy, - umocowanie pionowych pasm (2) na długości fali blachy, przy pomocy wkrętów szczelnych (4), 3 sztuki na jedno pasmo, - montaż pierwszej warstwy płyt PROMATECT -H przy pomocy zszywek lub wkrętów (5) do pasm (2), - montaż drugiej warstwy płyt PROMATECT -H z przesunięciem styków w stosunku do warstwy pierwszej; umocowanie do pierwszej warstwy przy pomocy zszywek lub wkrętów (5). Rozstaw zszywek lub wkrętów nie może być większy niż mm, w rzędach co 625 mm. Szpachlowanie złączy ze względów ochrony przeciwpożarowej nie jest wymagane. Połączenie z elementami graniczącymi może być wykonane za pomocą kątowników (6). Jeżeli ściana z blachy trapezowej montowana jest do elementów nośnych konstrukcji stalowej, to te elementy należy również zabezpieczyć do klasy R 60 (patrz karty katalogowe 415/445). pokazuje mocowanie pasm (2) do blachy trapezowej, jak również montaż pierwszej oraz drugiej warstwy z płyt PROMATECT -H. 115
8 Ściana z blachy trapezowej EI płyta PROMATECT -L500, d=30 mm 2 pasma PROMATECT -L500, d=30 mm, b=100 mm 3 blacha trapezowa wg obliczeń statycznych 4 blachowkręt 4,4 x 25, z podkładką szczelną 5 zszywki stalowe 50/11,2/1,53, rozstaw co 250 mm 6 kątownik z blachy stalowej, wg obliczeń statystycznych 7 wkręt fasadowy 8 stalowy kołek rozporowy wełna mineralna 10 masa szpachlowa PROMAT Klasyfikacja ogniowa: NP-531.1/A/06/BW Zalety rozwiązania dowolna wysokość i szerokość ściany (wg obliczeń statystycznych), klasa odporności ogniowej El 120, możliwość montażu w obiektach już funkcjonujących. Ściany z blachy trapezowej szczególnie często stosowane są w halach przemysłowych jako ściany zewnętrzne. Przedstawiona tutaj ściana z blachy trapezowej spełnia wymagania klasy odporności ogniowej El 120 przy założeniu działania ognia od strony okładziny z płyt PROMATECT -L500. Przy montażu od strony zewnętrznej płyty PROMATECT -L500 należy chronić przed warunkami atmosferycznymi. Nośność oraz inne wymagania dotyczące ściany powinny zostać określone przez projektanta w oparciu o obowiązujące przepisy budowlane. Minimalna odporność ogniowa elementów graniczących, do których umocowana jest ściana, nie powinna być mniejsza niż 120 minut. Płyty PROMATECT -L500 montowane są w sposób następujący: - umocowanie poziomych pasm (2) (rozstaw 625 mm przy płytach długości 2,50 m) przy pomocy wkrętów z podkładką szczelną (4) w co drugiej fali blachy, - umocowanie pionowych pasm (2) na długości fali blachy, przy pomocy wkrętów szczelnych (4), 3 sztuki na jedno pasmo, - montaż pierwszej warstwy płyt PROMATECT -L 500 przy pomocy zszywek lub wkrętów (5) do pasm (2), - montaż drugiej warstwy płyt PROMATECT -L 500 z przesunięciem styków w stosunku do warstwy pierwszej; umocowanie do pierwszej warstwy przy pomocy zszywek lub wkrętów (5). Rozstaw zszywek lub wkrętów nie może być większy niż mm, w rzędach co 625 mm. Szpachlowanie złączy ze względów ochrony przeciwpożarowej nie jest wymagane. Połączenie z elementami graniczącymi może być wykonane za pomocą kątowników (6). Jeżeli ściana z blachy trapezowej montowana jest do elementów nośnych konstrukcji stalowej, to te elementy należy również zabezpieczyć do klasy R 120 (patrz karty katalogowe 415/445). pokazuje mocowanie pasm (2) do blachy trapezowej, jak również montaż pierwszej oraz drugiej warstwy z płyt PROMATECT -L
9 Ściana nośna z PROMATECT REI 30 REI płyty PROMATECT -H, dla REl 60 d = 15 mm, dla REI 120, d = 25 mm 2 pasma PROMATECT -H, b > 110 mm, d = 15 mm/25mm 3 stalowy profil ceowy U/A < 300 m -1 4 stalowy profil dwuteowy U/A < 300 m -1 5 zszywki stalowe (zgodne z tabelą wymiarów elementów mocujących płyty PROMATECT) rozstaw 100 mm 6 metalowe kołki rozporowe ze śrubą (wg statyki) 7 uszczelnienie z wełny mineralnej 8 drzwi przeciwpożarowe przeszklone lub pełne ościeżnica drzwi przeciwpożarowych 10 masa szpachlowa PROMAT Klasa odporności ogniowej: REI 60, REI 120 przy obciążeniu odpowiadającym dopuszczalnym naprężeniom stali Ważne wskazówki Ściana może być wykonana jako nośna lub nienośna ściana oddzielenia przeciwpożarowego. Klasyfikacja REI 60 i REI 120 odnosi się do dowolnych wysokości i długości ściany, wymiarowanie musi być zgodne z obowiązującymi normami i przepisami. Do połączenia z podłożem i stropem stosować należy walcowane profile o przekroju ceowym. Zamocowanie wykonywane jest przy pomocy metalowych kołków rozporowych i śrub (7). Okładzina PROMATECT -H (1) mocowana jest zszywkami (6) do pasm (2). Połączenie ze ścianą może być wykonane poprzez ceowniki (3) lub pasma PROMATECT -H (2). W ścianie mogą być montowane drzwi przeciwpożarowe pełne lub przeszklone. Szczegóły techniczne w odpowiednich Aprobatach Technicznych. Dalsze wskazówki Dla polepszenia izolacyjności cieplnej i akustycznej, pusta przestrzeń w ścianie może być wypełniona niepalną wełną mineralną. 117
10 Nośna ściana oddzielenia przeciwpożarowego REI 0 REI płyty PROMATECT -H, d jak w tabeli poniżej 2 rygiel z płyty PROMATECT -H, d = 25 mm 3 pasma płyty PROMATECT -H, d = 25 mm 4 stalowy profil dwuteowy, wg obliczeń statycznych 5 stalowy profil ceowy, wg obliczeń statycznych 6 główna konstrukcja nośna budynku 7 okładzina z blachy stalowej d = 0,75 mm przykręcona i przyklejona klejem Promat -K84 8 wkręty budowlane wkręty 5,5 x 70 lub zszywki 70/12,2/2,03 10 drzwi przeciwpożarowe przeszklone lub pełne 11 ościeżnica drzwi przeciwpożarowych 12 ściana masywna 13 stalowy kołek rozporowy ze śrubą Klasa odporności ogniowej: REI 120, REI 180 i REI 240, bez ograniczenia długości i wysokości ściany Ważne wskazówki Ściana z konstrukcją nośną spełnia wszelkie kryteria odporności ogniowej i może być zastosowana jako przegroda oddzielająca wewnątrz budynku, jak również jako ściana oddzielenia przeciwpożarowego między budowlami usytuowanymi szeregowo. Podane klasyfikacje ogniowe odnoszą się do dowolnej długości i wysokości ściany. Wymiary ściennych profili nośnych muszą być zaprojektowane zgodnie z obowiązującymi przepisami i normami. Ściana została sprawdzona wg DIN 4102, cz. 3, łącznie z wymaganą próbą uderzeniową przy pomocy worka wypełnionego ołowiem o ciężarze 200 kg. Wewnętrzna płyta PROMATECT -H (1) przymocowana jest zszywkami do rygli (2). Zasadniczo nie występuje bezpośrednie połączenie między okładziną z płyt a stalowymi profilami (4). Stalowa blacha (7) może być usytuowana między lub na płytach (1). Wymagane grubości okładziny z płyt PROMATECT -H (1) REI 0 REI 120 REI 180 REI 240 PROMATECT -H 1 warstwa 15 mm 20 mm 25 mm 25 mm 2 warstwa 8 mm 10 mm 10 mm 25 mm i C Połączenie ze stropem może przebiegać w sposób pokazany na rysunku. Profile (4) i (5) należy umocować do podłoża i stropu zgodnie z obliczeniami statycznymi. W opisywaną ścianę można montować przeciwpożarowe drzwi pełne lub przeszklone. Detal D Połączenie ściany z główną konstrukcją nośną budynku można wykonać wg detalu D. Stalowy słup (6) należy zabezpieczyć ogniochronnie na podstawie wskaźnika masywności U/A, wg wytycznych podanych w karcie katalogowej nr 415. Dalsze wskazówki Dla polepszenia izolacyjności cieplnej i akustycznej, pusta przestrzeń w ścianie może być wypełniona niepalną wełną mineralną. W ścianach wewnętrznych REI 0, możliwe jest wykonanie fragmentarycznych przeszkleń z ogniochronnego szkła, pozwalającego zachować 1,5-godzinną odporność ogniową przegrody (łącznie z izolacyjnością ogniową). 118
11 Element ściany zewnętrznej bez izolacji termicznej EI płyty PROMATECT -L, d = 30 mm 2 pasma PROMATECT -H, d = 10 mm 3 Stalowy profil zamknięty ł 30/30 x 3,0, rozstaw Ł 1250 mm, z przyspawaną głowicą Ł 200/200 x 4,0, wymiary wg obliczeń statycznych, zamocowanie do stropu min. 4 kotwy stalowe i śruby ł M6 4 ceownik stalowy 37/30 x 3 5 śruba ł 4,5 x 50, rozstaw ok. 200 mm 6 wkręty 3, x 45, rozstaw 400 mm, odległość skrajna 100 mm 7 zszywki stalowe 38/10,7/1,2 lub wkręty 3,5 x 35, rozstaw 100 m 8 uszczelnienie z wełny mineralnej elewacja 10 uszczelnienie zapobiegające przerzutowi ognia na sąsiednią konstrukcję Klasa odporności ogniowej: El 0; W 0-A wg DIN 4102, część 3, łącznie z wszystkimi profilami mocującymi i usztywniającymi. Konstrukcja (stojąca lub podwieszona) tylko w połączeniu z elementami żelbetowymi Zalety rozwiązania element międzyokienny wykonany metodą suchą, możliwość zamocowania grzejników oraz kanałów instalacyjnych, niewielki ciężar. Prawidłowe wykonanie tej konstrukcji jest możliwe tylko w przypadku uwzględnienia jej w ogólnym projekcie elementu elewacji.w celu zapewnienia bezpieczeństwa użytkowania obliczenia statyczne powinny uwzględniać działanie mechanicznych czynników zewnętrznych. i B Obliczenia statyczne, uwzględniające minimalne wymiary elementów konstrukcji wsporczej (3), powinny być wykonane przez projektanta. Wymiary te powinny uwzględniać dodatkowe obciążenia poziome, spowodowane np. montażem grzejników. W przypadku podwieszonego elementu pasa międzyokiennego obliczeniowa siła rozciągająca przypadająca na jedną kotwę mocującą nie może przekroczyć wartości 500 N. Kotwy powinny być osadzone w konstrukcji stropu na głębokość min. 60 mm. Z punktu widzenia biernej ochrony przeciwpożarowej nie jest wymagane zastosowanie ceownika (4), o ile wykluczone zostanie oddziaływanie sił poziomych na element lub rozwiązanie konstrukcyjne zapewnia brak bezpośredniego kontaktu z elementem (np. zaplanowane zostały parapety okienne). Konstrukcja wsporcza (3) powinna zostać solidnie zamocowana do elementu masywnego przy pomocy śrub oraz kotew. Płyty PROMATECT (1) należy przykręcić do profili stalowych (3) przy pomocy wkrętów (5). Płyty w okolicy styków należy mocować do elementu pionowego konstrukcji wsporczej (3). Połączenia te należy od strony zewnętrznej przykryć pasmami płyty PROMATECT (2). Detal D Detal D pokazuje uszczelnienie (10) między fasadą a elementem masywnym, zapobiegające ewentualnemu przerzutowi ognia lub gorących gazów pożarowych na sąsiednią kondygnację. Uszczelnienie to może być wykonane np. z wełny mineralnej, obustronnie pokrytej masą ogniochronną PROMASTOP -Coating. 11

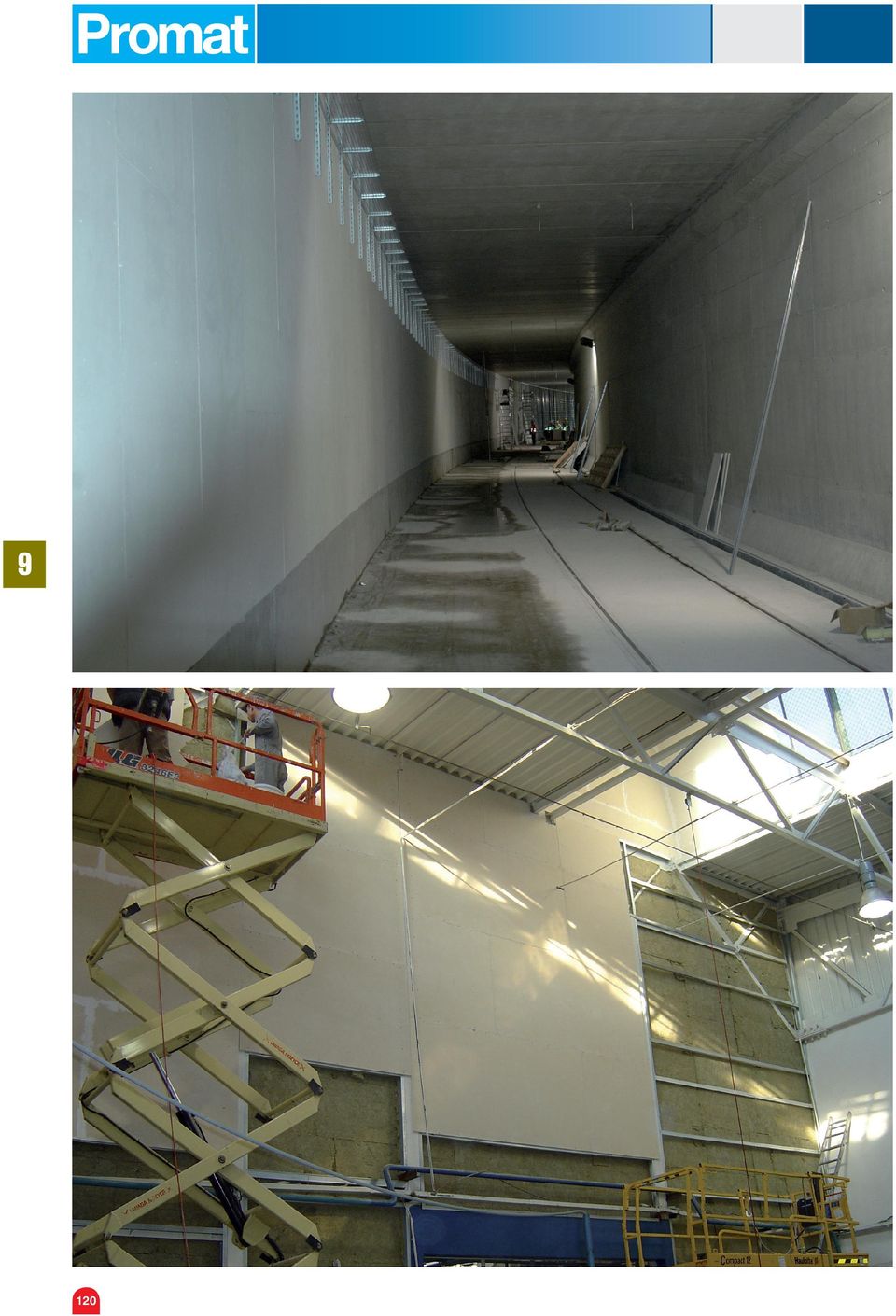

12 120 Promat katalog-dodruk_2012.indb :0:47
