1 DESTRATYFIKATOR LEO D

2 SPIS TREŚCI OGÓLNA CHARAKTERYSTYKA...3 KONSTRUKCJA...4 WYMIARY...5 DANE TECHNICZNE...5 ZASIĘG PIONOWY...6 INSTALACJA I MOŻLIWOŚCI MONTAŻU...6 STREFA NAWIEWY POWIETRZA...7 STEROWANIE...8 ELEMENTY STEROWANIA...9 PROGRAMOWANIE BMS SYSTEM FLOWAIR SCHEMATY BLOKOWE LEO D Ogrzewanie powietrzne i wentylacja

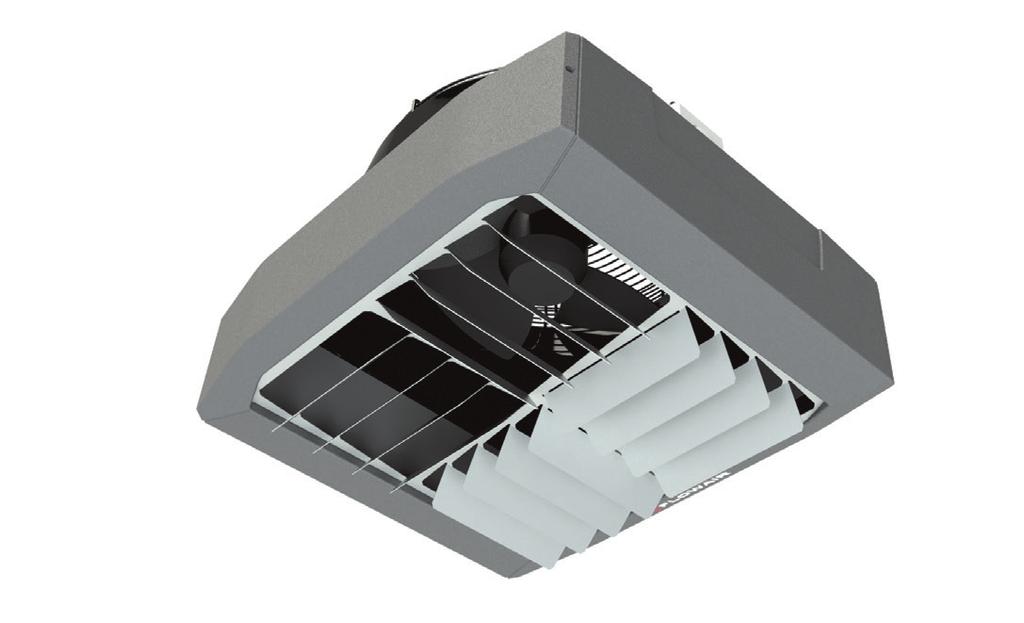

3 OGÓLNA CHARAKTERYSTYKA Destratyfikator LEO D Wydajność [m³/h] Masa [kg] 8,9 19,5 Obudowa EPP (1) Kolor szary (2) (1) EPP to spieniony polipropylen, ktorego zdolności termoizolacyjne, odporność na zabrudzenia i wysoka zdolność tłumienia drgań pozwoliły na wykorzystanie materiału jako element obudowy urządzenia oraz obniżyły jego całkowitą masę (2) zbliżony do RAL 9007 ZASTOSOWANIE Destratyfikatory przeznaczone są do pracy wewnątrz pomieszczeń. Współpracują z różnymi urządzeniami systemu grzewczego i służą poprawie efektywności ogrzewania wysokich obiektów przemysłowych i użyteczności publicznej jak: hale przemysłowe, magazyny, supermarkety, obiekty wystawiennicze. Podstawową funkcją destratyfikatora jest przeciwdziałanie gromadzeniu się ciepłego powietrza w górnych strefach pomieszczenia. Wentylator zasysa ciepłe powietrze i wymusza jego przepływ ku dołowi, do strefy przebywania ludzi. Powoduje to zmniejszenie strat ciepła przez strop i skutkuje szybszym ogrzaniem budynku. DOSTĘPNE TYPY URZĄDZEŃ LEO D BMS z modułem sterującym DRV D, integracja z SYSTEMEM FLOWAIR LEO DT z nabudowanym termostatem LEO D bez dodatkowych układow regulacyjnych LEO S BMS LEO L BMS LEO XL BMS LEO DT S LEO DT L LEO DT XL LEO D S LEO D L LEO D XL LEO D Ogrzewanie powietrzne i wentylacja 3

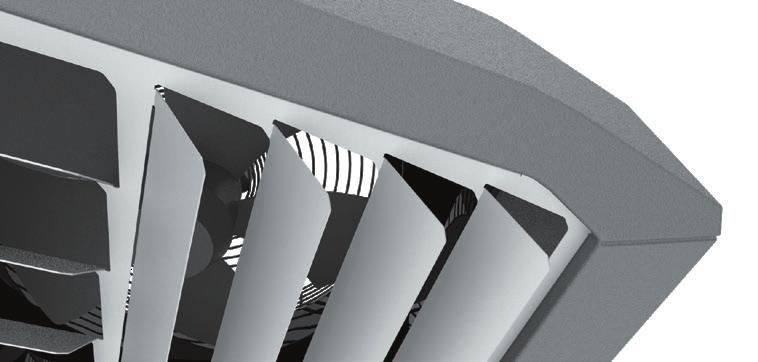

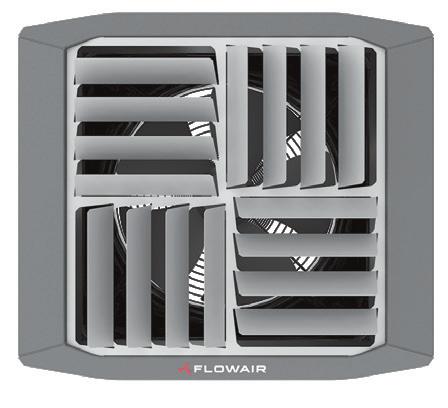

4 KONSTRUKCJA 3-BIEGOWY WENTYLATOR NAWIEWNY Nagrzewnice LEO w standardzie wyposażone są w wentylator z silnikiem 3-biegowym. To najprostszy i efektywny sposób na sterowanie pracą nagrzewnicy. OBUDOWA EPP Wytrzymałość mechaniczna, odporność na zabrudzenia, niska waga oraz estetyczny wygląd. Dzięki zastosowaniu na obudowę spienionego polipropylenu destratyfikatory LEO D wyznaczają nową jakość użytkowania. DYSZA Wentylator umieszczony jest w specjalnie ukształtowanej dyszy, dzięki której zmniejszone zostały opory przepływu powietrza, co wpływa na cichszą pracę urządzenia oraz zwiększa jego wydajność. KIEROWNICE POWIETRZA Wylot powietrza wyposażony jest w 4 sekcje ruchomych kierownic (łopatek). Każda łopatka posiada ręczną, płynną regulację kąta pochylenia, co pozwala na dowolne ukierunkowanie i rozdzielenie nawiewanego powietrza. 4 LEO D Ogrzewanie powietrzne i wentylacja

5 WYMIARY LEO D S / LEO D S BMS / LEO DT S LEO D L / LEO D L BMS / LEO DT L rysunki CAD, pliki Revit oraz pozostała dokumentacja do wszystkich modeli dostępna na LEO D XL / LEO D XL BMS / LEO DT XL DANE TECHNICZNE Destratyfikator LEO D LEO D S / D S BMS / DT S LEO D L / D L BMS / DT L LEO D XL / D XL BMS / DT XL Bieg III II I III II I III II I Max. strumień przepływu powietrza [m 3 /h] Zasilanie [V/Hz] 230/50 230/50 230/50 Max. pobór prądu [A] 0,5 0,4 0,3 1,3 1,0 0,6 2,0 1,5 1,3 Max. pobór mocy [W] IP/Klasa izolacji 54/F 54/F 54/F Max. poziom ciśnienia akustycznego (1) [db(a)] 56,9 55,2 49,4 65,7 58,4 44,9 72,8 66,9 53,7 Max. temperatura pracy [ o C] Masa urządzenia [kg] 8,9 13,9 19,5 (1) poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia LEO D Ogrzewanie powietrzne i wentylacja 5

6 ZASIĘG PIONOWY nieizotermiczny zasięg [m] V = 1900 m 3 /h (1 bieg) V = 2200 m 3 /h (2 bieg) V = 2500 m 3 /h (3 bieg) V = 2800 m 3 /h (1 bieg) V = 4200 m 3 /h (2 bieg) V = 5200 m 3 /h (3 bieg) V = 3900 m 3 /h (1 bieg) V = 6100 m 3 /h (2 bieg) V = 7200 m 3 /h (3 bieg) LEO D S LEO D L LEO D XL Δ5 o C Δ10 o C Δ20 o C Δ30 o C INSTALACJA I MOŻLIWOŚCI MONTAŻU Destratyfikator w narożnikach posiada ceowniki, które ułatwiają montaż podstropowy i wypoziomowanie urządzenia. W przypadku montażu do stropów przenoszących drgania zaleca się stosowanie wibroizolatorów. 1m A 15 m 13 m 8 m H max.(1) B S L XL A B LEO D S LEO D L LEO D XL (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego. 6 LEO D Ogrzewanie powietrzne i wentylacja

7 STREFY NAWIEWU POWIETRZA STREFA NAWIEWU POWIETRZA DLA LEO D S H [m] a=0 o a=15 o a=30 o Przykad: H = 6,4 m a = 15 o P = 8,4x8,4 a=45 o ,4 8,4 P [m 2 ] H wysokość montażu α kąt ustawienia kierownic powietrza P strefa nawiewu powietrza α P H STREFA NAWIEWU POWIETRZA DLA LEO D L H [m] a=0 o a=15 o Przykad: H = 8,0 m a = 15 o P = 9,0x9,0 a=30 o a=45 o ,6 8,6 P [m 2 ] H wysokość montażu α kąt ustawienia kierownic powietrza P strefa nawiewu powietrza α P H STREFA NAWIEWU POWIETRZA DLA LEO D XL H [m] a=0 o a=15 o Przykad: H = 10 m a = 15 o P = 10,5x10,5 a=30 o a=45 o ,6 8,6 P [m 2 ] H wysokość montażu α kąt ustawienia kierownic powietrza P strefa nawiewu powietrza α P H LEO D Ogrzewanie powietrzne i wentylacja 7

8 STEROWANIE REGULACJA T-box DLA LEO D BMS Destratyfikatory LEO D BMS są wyposażone w zewnętrzny moduł sterujący DRV D umożliwiający: pracę w trybie automatycznej destratyfikacji, podłączenie do inteligentnego sytemu zarządzania budynkiem BMS, integrację urządzeń do SYSTEMU FLOWAIR. AUTOMATYCZNA DESTRATYFIKACJA: To oszczędność energii dzięki wykorzystaniu ciepła z górnych stref pomieszczenia. Destratyfikator uruchamiany jest automatycznie, gdy w górnych partiach pomieszczenia zgromadzona jest odpowiednia ilość energii cieplnej. Gdy ilość ciepła jest niewystarczająca automatycznie uruchamiane są nagrzewnice wodne LEO. Krok 1 uruchomienie destratyfikatorów w celu zbicia ciepła spod stropu. Krok 2 uruchomienie nagrzewnic w celu podniesienia temperatury w hali do wartości zadanej i zapewnienia komfortu cieplnego. REGULACJA ON/OFF DLA LEO DT Destratyfikator LEO DT posiada nabudowany termostat pomieszczeniowy. Urządzenie uruchamiane jest gdy temperatura pod stropem osiągnie wartość wyższą od zadanej na termostacie, by zbić zgromadzone ciepło w dolne strefy pomieszczenia. 8 LEO D Ogrzewanie powietrzne i wentylacja

9 ELEMENTY STEROWANIA REGULACJA T-box DLA LEO D BMS Kategoria Nazwa Wygląd Dane techniczne Sterowniki T-box inteligentny sterownik z wyświetlaczem dotykowym Stopień ochrony: IP 20 Zasilanie: 24 VDC Zakres nastawy temperatury: o C Zakres temperatury pracy: C Max. przekrój przewodu: 2,5 mm 2 Kontroler (1) DRV D moduł sterujący Stopień ochrony: IP 54 Zasilanie: 230V/50Hz Wymiary: 230x180x55 mm Zakres temperatury pracy: o C Ilość obsługiwanych urządzeń: 1 Max. przekrój przewodu: 2,5 mm 2 czujnik temperatury pod stropem T3 w zestawie Czujnik temperatury (1) IP65 czujnik pomiaru temperatury Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. przekrój przewodu: 1,5 mm 2 (1) Urządzenia LEO D BMS są standardowo wyposażone w moduł sterujący DRV D z nabudowanym czujnikiem temperatury T3 do pomiaru temperatury pod stropem. Opcjonalnie dostępny czujnik do pomiaru temperatury w strefie przebywania ludzi T4. REGULACJA ON/OFF DLA LEO DT Kategoria Nazwa Wygląd Dane techniczne Sterowniki (1) RA termostat pomieszczeniowy Stopień ochrony: IP30 Zakres nastawy temperatury: C Zakres temperatury pracy: o C Obciążalność styków: 3 A Wymiary (WxSxG): 83x83x40 mm Max. średnica przewodu 2,5 mm 2 (1) Urządzenia LEO DT wyposażone są w nabudowany termostat. LEO D Ogrzewanie powietrzne i wentylacja 9

10 PROGRAMOWANIE BMS DLA REGULACJI T-box Podłączenie urządzeń do systemu BMS (Building Management System) możliwe jest na dwa sposoby: poprzez sterownik T-box (Wersja 1) lub poprzez moduł sterujący DRV D (Wersja 2). WERSJA 1 WERSJA 2 Sterownik T-box umożliwia podłączenie układu do zintegrowanego systemu zarządzania budynkiem BMS. W przypadku nadzorowania urządzeń poprzez sterownik T-box przy pomocy jednego adresu w BMS możliwe jest niezależne kontrolowanie pracy do 31 urządzeń. Moduł sterujący DRV D umożliwia podłączenie do systemu BMS. Możliwe jest ustawienie do 31 adresów. Ustawienie adresu dla każdego urządzenia oddzielnie, umożliwia niezależne odczytywanie i zapisywanie parametrów pracy każdego urządzenia. Parametry komunikacyjne: Parametry komunikacyjne: Nazwa Regulacja T-box Nazwa DRV D Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] 9600 do Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 Warstwa fizyczna RS485 Protokół MODBUS-RTU Prędkość transmisji [bps] Parzystość Even Liczba bitów danych 8 Liczba bitów stopu 1 SYSTEM FLOWAIR SYSTEM FLOWAIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. ELiS DUO kurtyno-nagrzewnice LEO wodne nagrzewnice powietrza ELiS kurtyny powietrzne Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza 10 LEO D Ogrzewanie powietrzne i wentylacja

11 SCHEMATY BLOKOWE REGULACJA T-box DLA LEO D BMS max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR 5 1,0 mm 2 T-box DRV D DRV D LIYCY-P 2x2x0,5 mm 2 para przewodow A i B skręcona max. 50 m (w zestawie) (w zestawie) zasilanie ~230 V 3 1,5 mm 2 2 0,5 mm 2 (ekranowany) LIYCY-P 2x2x0,5 mm 2 para przewodow A i B skręcona max. 50 m zasilanie ~230 V (opcja) (opcja) REGULACJA T-box DLA LEO D BMS I LEO BMS - PRZYKŁADOWY UKŁAD PRACUJĄCY W TRYBIE AUTOMATYCZNEJ DESTRATYFIKACJI max. 31 urządzeń kompatybilnych z SYSTEMEM FLOWAIR do 1 sterownika T-box 5 1,0 mm 2 T-box DRV D 2 0,5 mm 2 (ekranowany) 3 0,75 mm 2 SRQ 5 1,0 mm 2 LIYCY-P 2x2x0,5 mm 2 para przewodow A i B skręcona max. 50 m (w zestawie, do pomiaru temp. pod stropem) LIYCY-P 2x2x0,5 mm 2 para przewodów A i B skręcona max. 50 m DRV V 3 1,5 mm 2 zasilanie ~230 V 3 1,5 mm 2 zasilanie ~230 V 2 0,5 mm 2 (ekranowany) (opcja) REGULACJA ON/OFF DLA LEO DT 3 1,0 mm 2 zasilanie ~230 V LEO D Ogrzewanie powietrzne i wentylacja 11
