1 Farma Fotowoltaiczna 1.8MW etap I w Wierzchosławicach k/tarnowa Prezentacja Energia Wierzchosławice Sp. z o.o.

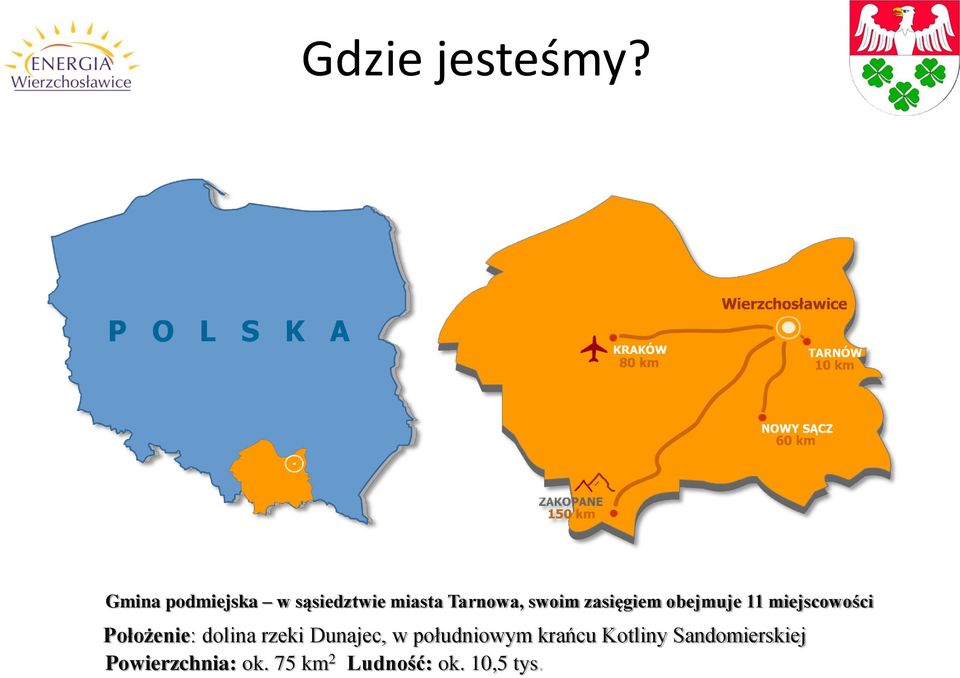

2 Gdzie jesteśmy? Gmina podmiejska w sąsiedztwie miasta Tarnowa, swoim zasięgiem obejmuje 11 miejscowości Położenie: dolina rzeki Dunajec, w południowym krańcu Kotliny Sandomierskiej Powierzchnia: ok. 75 km 2 Ludność: ok. 10,5 tys.

3 Słońce jako nieskończone źródło energii (Źródło: W.B. Koldehoff, The Solar Thermal Market, Status-Technologies-Perspectives, Inter Solar 2009, San Francisco 2009)

4 Nasłonecznienie obszaru Polski

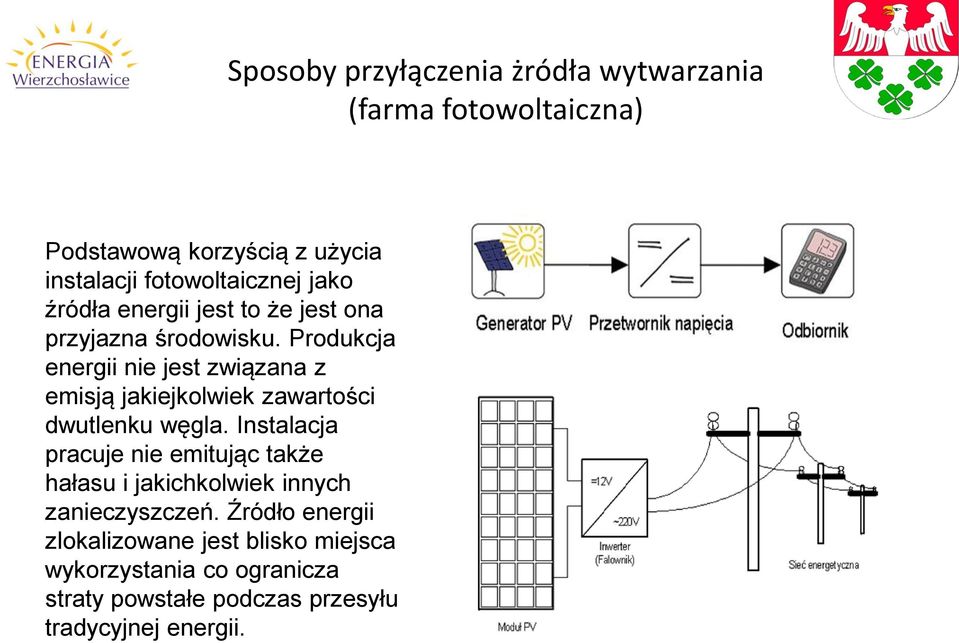

5 Podstawową korzyścią z użycia instalacji fotowoltaicznej jako źródła energii jest to że jest ona przyjazna środowisku. Produkcja energii nie jest związana z emisją jakiejkolwiek zawartości dwutlenku węgla. Instalacja pracuje nie emitując także hałasu i jakichkolwiek innych zanieczyszczeń. Źródło energii zlokalizowane jest blisko miejsca wykorzystania co ogranicza straty powstałe podczas przesyłu tradycyjnej energii. Sposoby przyłączenia żródła wytwarzania (farma fotowoltaiczna)

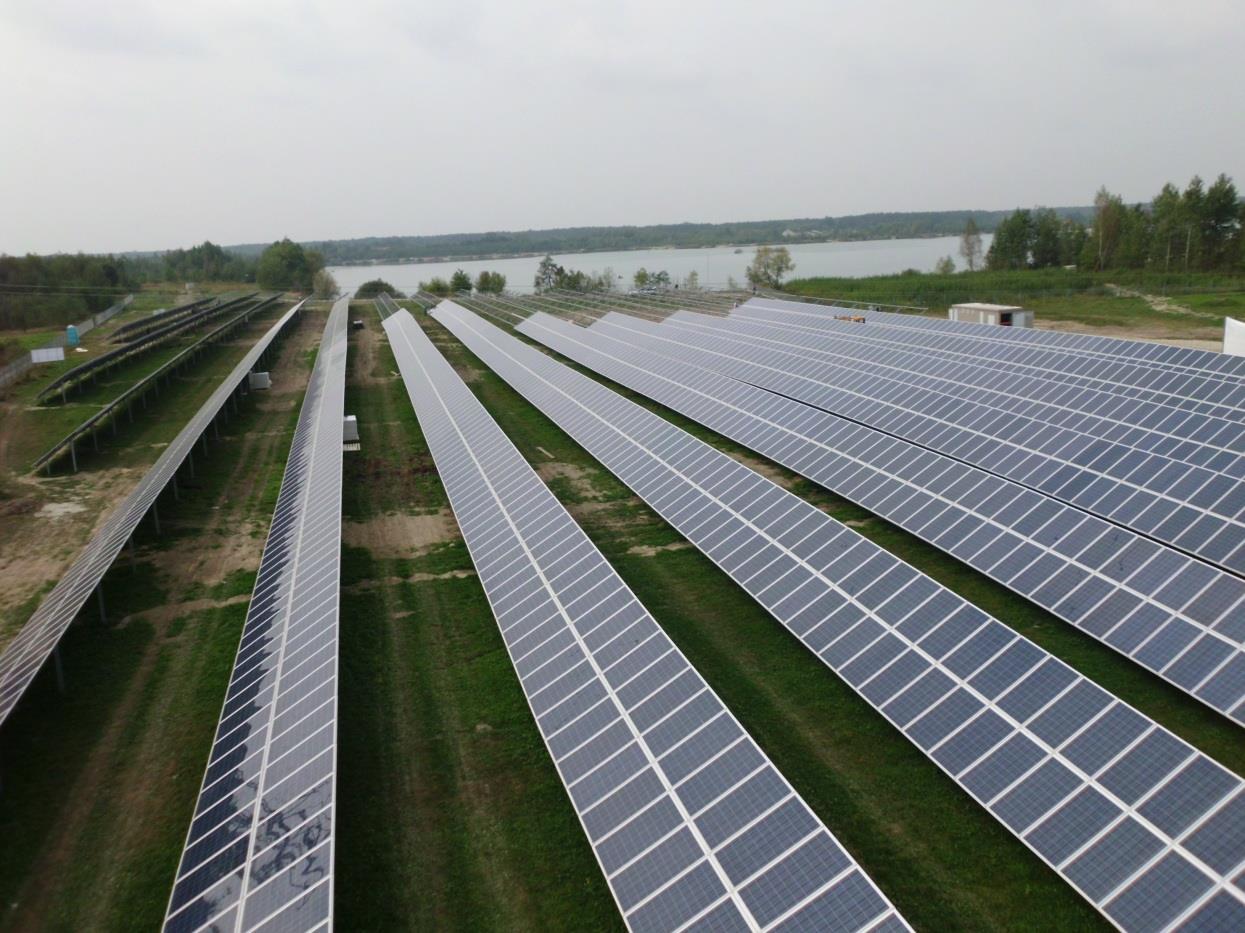

6 Pierwsza w Polsce farma fotowoltaiczna o mocy 1,0 MW w Wierzchosławicach została wybudowana i uruchomiona w dniu r. Farma fotowoltaiczna działa na zasadzie zjawiska fotowoltaicznego tj. konwersji energii promieniowania słonecznego na energię elektryczną. Następnie energia z paneli fotowoltaicznych spływa do przetwornic - falowników, które zamieniają prąd stały na zmienny. Przez transformator i rozdzielnie przesyłamy go do sieci energetycznej. Fot. Archiwum GEORYT Krzysztof Witkowski

7 Przygotowanie inwestycji wraz z budową i oddaniem do eksploatacji trwało ok. 8 miesięcy. Z uwagi na prawo budowlane oraz prawo energetyczne w 2011 roku nie wymagano pozwolenia na budowę oraz ocenę oddziaływania na środowisko. Fot. Archiwum Energia Wierzchosławice Sp. z o.o.

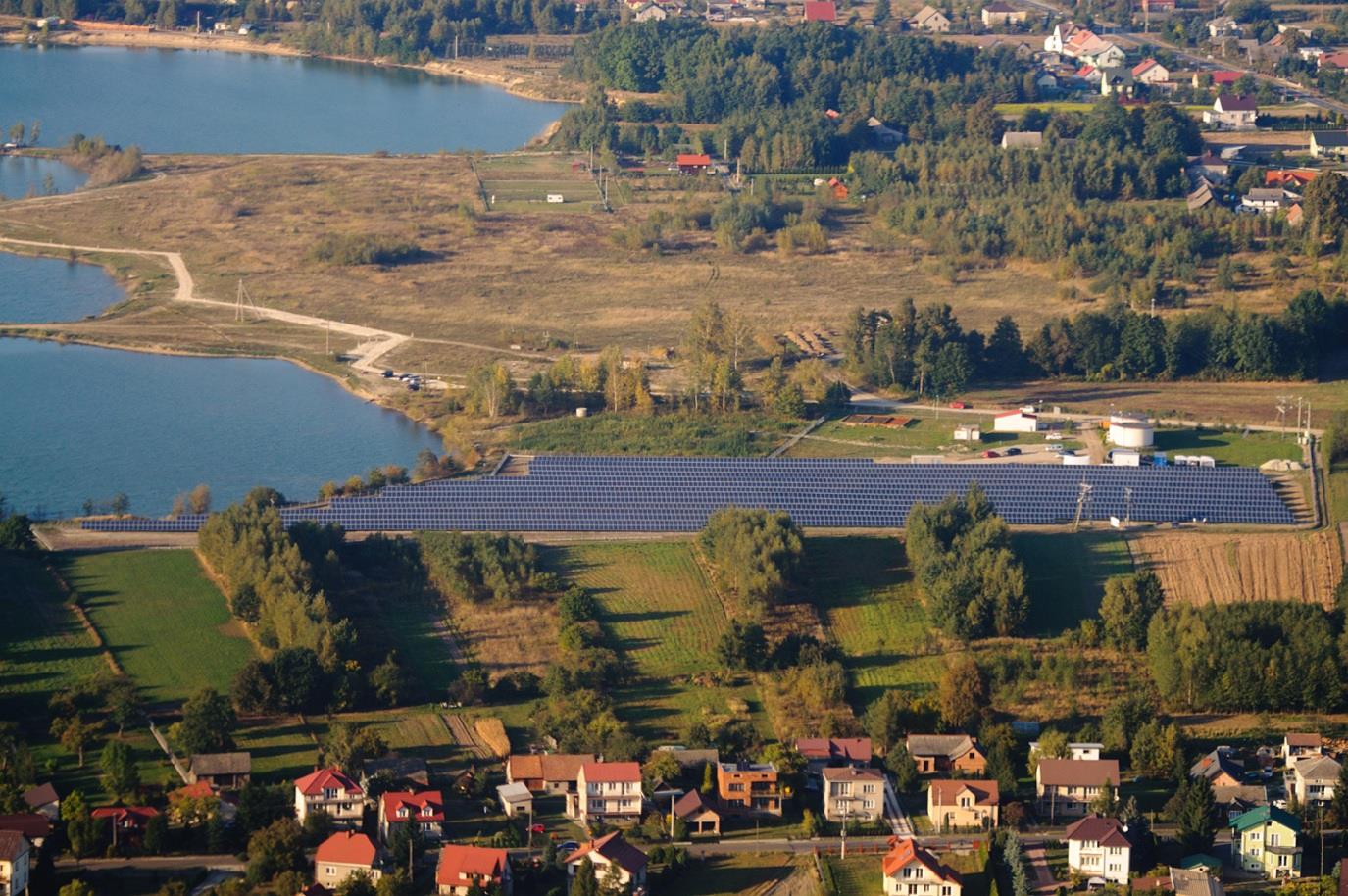

8 Budowa farmy rozpoczęła się r, zakończyła Drugiego października odbyło się uroczyste otwarcie z udziałem V-ce Premiera i Ministra Gospodarki Waldemara Pawlaka. Na działce o powierzchni ok. 2 ha zamontowano 4445 paneli o mocy 225 W każdy, zamontowane na konstrukcji stalowej wbijanej kafarem do ziemi. Farma należy do spółki Energia Wierzchosławice Sp. z o.o. utworzonej przez Gminę Wierzchosławice

9 Koszt wykonania farmy wyniósł 8,6 mln zł netto Montaż finansowy przedstawiał się następująco. Kwota 4,3 mln zł pochodziła ze środków unijnych z Małopolskiego Regionalnego Programu Operacyjnego (działanie 7.2. Poprawa jakości powietrza i zwiększenie wykorzystania odnawialnych źródeł). Kolejne 4,3 mln zł stanowiła pożyczka ze środków Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Krakowie. Na pozostałą część kosztów oraz podatek VAT spółka zaciągnęła kredyt w banku. Szacowane roczne przychody w wysokości tys. zł pozwalały na prognozę spłaty zadłużenia na 7 do 10 lat Finansowanie farmy fotowoltaicznej

10 Kontener i jego podzespoły Fot. Archiwum Energia Wierzchosławice Sp. z o.o. Fot. Archiwum Energia Wierzchosławice Sp. z o.o.

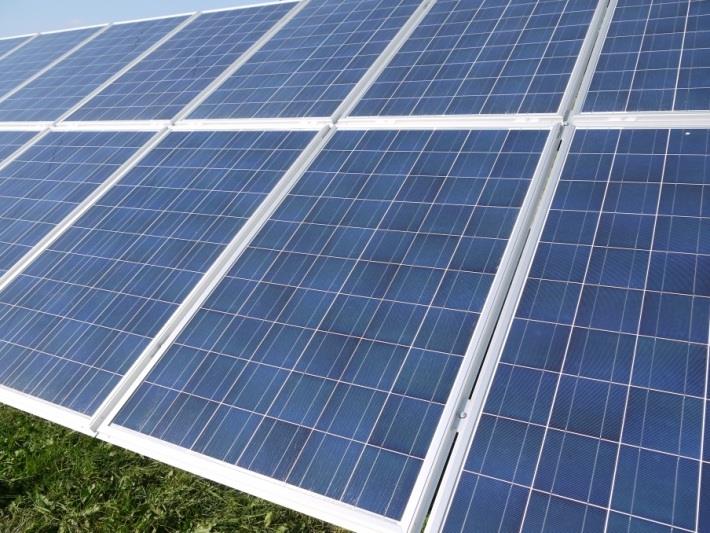

11 Panel fotowoltaiczny w ilości 4445 szt. o łącznej mocy 1.0MW tolerancji mocy 225 [W], -0/+3% mocy zbudowany z 60 fotoogniw multicristalline, połączonych 2 busbars Parametry panelu: Waga 20 kg Wysokość ramki do 30 mm Wymiary zewnętrzny panela: 1035mm X 1680mm+/-1,5 mm Długość kabli: 850 mm zakończonych złączami typu 4 Szkło: hartowane z niską zawartością Fe

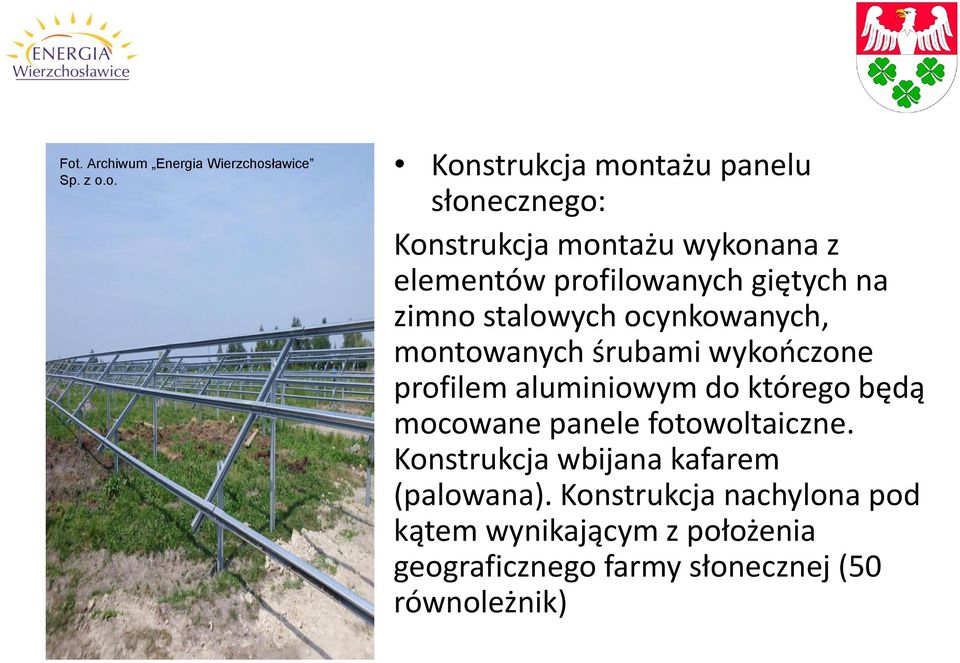

12 Fot. Archiwum Energia Wierzchosławice Sp. z o.o. Konstrukcja montażu panelu słonecznego: Konstrukcja montażu wykonana z elementów profilowanych giętych na zimno stalowych ocynkowanych, montowanych śrubami wykończone profilem aluminiowym do którego będą mocowane panele fotowoltaiczne. Konstrukcja wbijana kafarem (palowana). Konstrukcja nachylona pod kątem wynikającym z położenia geograficznego farmy słonecznej (50 równoleżnik)

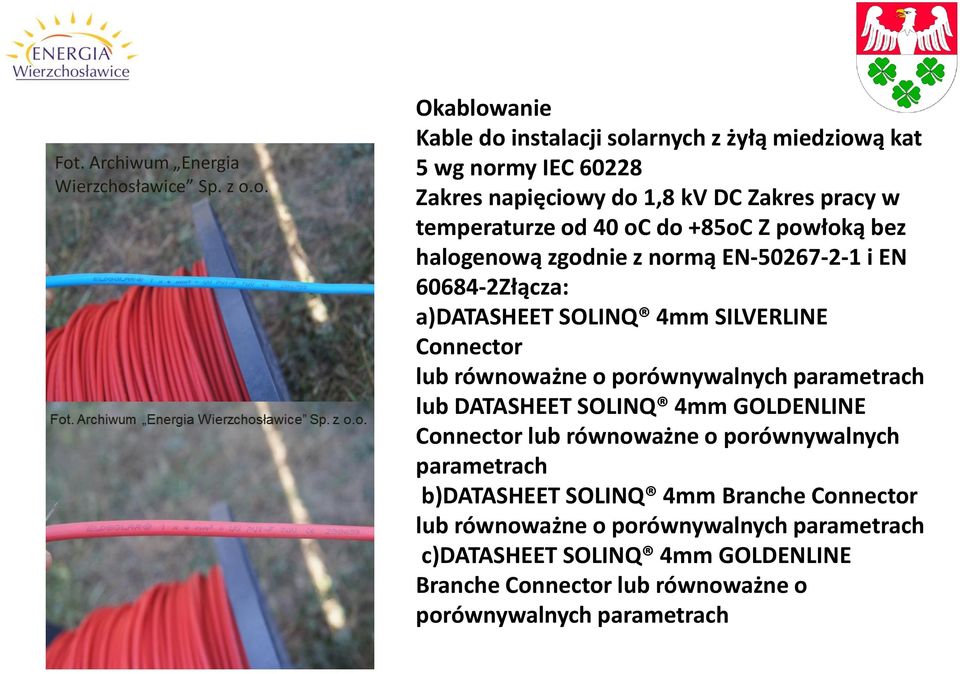

13 Fot. Archiwum Energia Wierzchosławice Sp. z o.o. Okablowanie Kable do instalacji solarnych z żyłą miedziową kat 5 wg normy IEC Zakres napięciowy do 1,8 kv DC Zakres pracy w temperaturze od 40 oc do +85oC Z powłoką bez halogenową zgodnie z normą EN i EN Złącza: a)datasheet SOLINQ 4mm SILVERLINE Connector lub równoważne o porównywalnych parametrach lub DATASHEET SOLINQ 4mm GOLDENLINE Connector lub równoważne o porównywalnych parametrach b)datasheet SOLINQ 4mm Branche Connector lub równoważne o porównywalnych parametrach c)datasheet SOLINQ 4mm GOLDENLINE Branche Connector lub równoważne o porównywalnych parametrach

14 Inwertery każdy o mocy 177 kva Wejściowy zakres napięciowy Vdc, Maksymalne napięcie wejściowe nie mniejsze niż 900 Vdc, Napięcie wyjściowe 300 Vac Transformator suchy nn/sn Typ: żywiczny niskostratny, podwyższający napięcie, Maksymalne straty jałowe (pomierzone) [W] <2300,Maksymalne straty obciążeniowe przy 75 oc (pomierzone) [W] < 13500, Trójstopniowy układ kontroli temperatury

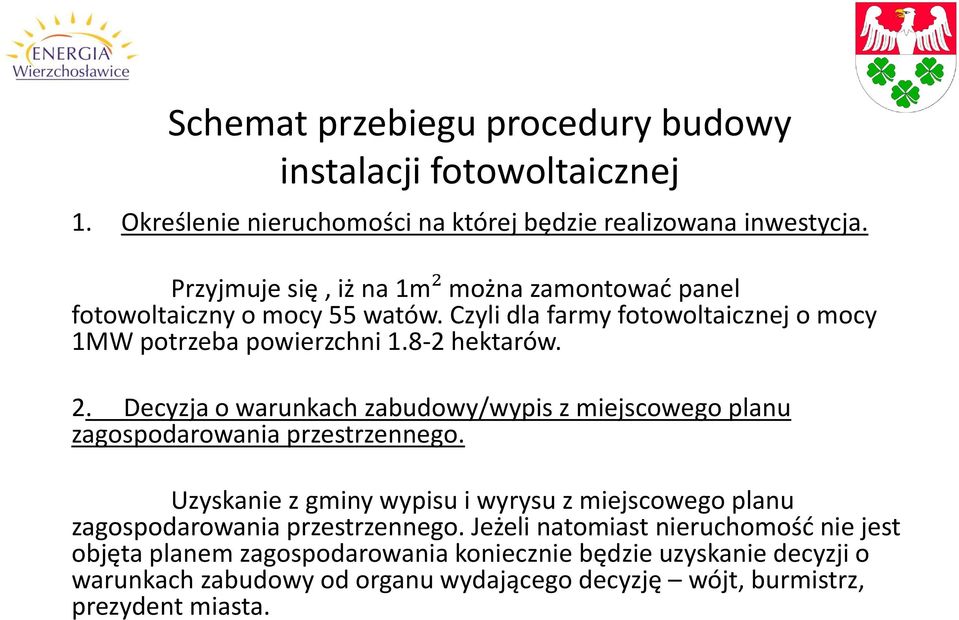

15 Schemat przebiegu procedury budowy instalacji fotowoltaicznej 1. Określenie nieruchomości na której będzie realizowana inwestycja. Przyjmuje się, iż na 1m² można zamontować panel fotowoltaiczny o mocy 55 watów. Czyli dla farmy fotowoltaicznej o mocy 1MW potrzeba powierzchni hektarów. 2. Decyzja o warunkach zabudowy/wypis z miejscowego planu zagospodarowania przestrzennego. Uzyskanie z gminy wypisu i wyrysu z miejscowego planu zagospodarowania przestrzennego. Jeżeli natomiast nieruchomość nie jest objęta planem zagospodarowania koniecznie będzie uzyskanie decyzji o warunkach zabudowy od organu wydającego decyzję wójt, burmistrz, prezydent miasta.

16 Ponadto konieczne jest spełnienie poniższych kryteriów: działka musi posiadać dostęp do drogi publicznej (bezpośredniego lub przez drogę dojazdową), teren jest wystarczająco uzbrojony lub planuje się wykonanie zbrojenia terenu, działka nie wymaga uzyskania zgody na zmianę przeznaczenia gruntów rolnych i leśnych na cele nierolnicze i nieleśne.(klasa ziemi IV,V,VI) Na danym gruncie faktycznie nie może być prowadzona produkcja rolna Konieczne jest uzyskanie decyzji o wyłączeniu gruntu z produkcji rolnej od właściwego miejscowego starostę powiatowego.

17 3. Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia. Złożenie karty informacyjnej przedsięwzięcia. 4.Okreslenie warunków technicznych przyłączenia do sieci, oraz zawarcie umowy przyłączeniowej z przedsiębiorstwem energetycznym pełniącym obowiązki zarządcy sieci. Aby uzyskać przyłączenie do sieci muszą zostać spełnione łącznie trzy warunki: Obliczenie wskaźników NPV (bieżąca wartość netto inwestycji) i IRR (wewnętrzna strona zwrotu),

18 Spełnienie warunków bezpieczeństwa, niezawodności i parametrów jakościowych, Wnioskodawca musi dysponować tytułem prawnym do nieruchomości lub obiektu.(np. własność, dzierżawa, najem, podnajem) Procedura przyłączeniowa: Wniosek o wydanie warunków przyłączenia składany jest w przedsiębiorstwie energetycznym do którego sieci wnioskodawca ubiega się o przyłączenie. Wzór wniosku określa oraz udostępnia przedsiębiorstwo energetyczne, wymagane w nim informacje dotyczą: Oznaczenia wnioskodawcy, Określenia mocy przyłączeniowej, Termin rozpoczęcia dostarczania energii, Parametry techniczne instalacji przyłączanej, Plan zabudowy oraz szkic sytuacyjny określający usytuowanie przyłączanego obiektu,

19 5. Zgłoszenie robót budowlanych Zgłoszenie należy złożyć właściwemu miejscowo Staroście powiatowemu nie później niż na 30 dni przed rozpoczęciem robót. Wraz ze zgłoszeniem należy złożyć dodatkowe załączniki: mapkę geodezyjną z naniesioną lokalizacją obiektu, oświadczenie o prawie do dysponowania własnością na cele budowlane, projekt zagospodarowania lub rysunki, szkice sporządzona przez projektanta posiadającego uprawnienia budowlane,

20 6. Wystąpienie o udzielenie koncesji na wytwarzanie energii elektrycznej Warunki uzyskania koncesji: Koncesję wydaje się na wniosek przedsiębiorcy. Wraz z wnioskiem składa się zestaw dokumentów obrazujących sytuację prawną i finansową przedsiębiorcy, a prawdziwość udokumentowanych informacji może zostać skontrolowane zarówno po wpłynięciu wniosku jak i po uzyskaniu koncesji. Warunek 1. Siedziba wnioskodawcy ma miejsce na terytorium UE, Konfederacji Szwajcarskiej, Islandii, Lichtensteinu oraz Norwegii. Warunek 2. Wnioskodawca posiada środki finansowe gwarantujące prawidłowe wykonywanie działalności lub jest w stanie udokumentować możliwość ich pozyskania.

21 Jako środki finansowe traktowane są wszelkie składniki majątkowe obrazujące kondycję finansową podmiotu ubiegającego się o koncesję w odniesieniu do planowanego zakresu działalności. W przypadku posiadania środków w niewystarczającym wymiarze, Prezes URE może zażądać zabezpieczenia w postaci gwarancji ubezpieczeniowej, bankowej lub umowy gwarancyjnej z inną osobą fizyczną lub prawną na wypadek ewentualnych szkód mogących powstać w wyniku prowadzonej działalności, podwyższenia kapitału zakładowego spółki, wniesienia dodatkowego kapitału do spółki, uzyskania kredytu. Warunek 3. Prezes URE jasno wymaga, aby w momencie udzielenia koncesji przedsiębiorca zakończył już proces inwestycyjny i uzyskał stosowne decyzje na użytkowanie obiektu (np. zawarcie umowy przyłączeniowej, pozwolenie na użytkowanie, lub protokół sprawdzenia technicznego) W sytuacji w której przedsiębiorca nie jest w stanie zakończyć inwestycji przed udzieleniem koncesji, może ubiegać się o jej promesę (tzw. Przyrzeczenie koncesji).

22 Warunek 4. Wnioskodawca zapewni zatrudnienie osób o właściwych kwalifikacjach zawodowych w zakresie eksploatacji sieci i urządzeń. Warunek 5. W sytuacji w której nie został opracowany miejscowy plan zagospodarowania przestrzennego, wnioskodawca zobowiązany jest do uzyskania decyzji o warunkach zabudowy i zagospodarowania terenu. Opłaty za koncesję: Przedsiębiorstwo energetyczne któremu została udzielona koncesja jest zobowiązane do wnoszenia opłat do budżetu państwa, obciążających koszty ich działalności. Opłata pobierana jest raz na rok w terminie do 31 marca każdego roku. Z opłaty są zwolnione przedsiębiorstwa prowadzące działalność w zakresie wytwarzanie energii w odnawialnych źródłach energii o mocy nieprzekraczającej 5 MW.

23 Doświadczenia Po prawie dwuletnim okresie eksploatacji elektrowni możemy stwierdzić, że wartość rocznej produkcji energii elektrycznej jednomegawatowej farmy można przyjąć na poziomie 940 do 950MWh. Należy w tym miejscu zauważyć, że o wyniku produkcji w dużym stopniu decyduje sprawność urządzeń jednak najważniejszym czynnikiem są warunki pogodowe, a w szczególności nasłonecznienie. Licząc cały okres eksploatacji farmy tj. okres od października 2011r. do września 2013roku, 9 miesięcy funkcjonowania przypadało na dwa okresy zimowe. Biorąc pod uwagę statystykę, produkcja w okresie zimowym stanowi zaledwie 15-20% produkcji rocznej. Niestety tegoroczna zima pogłębiła niekorzystny wynik. Wytwarzanie energii elektrycznej na farmie fotowoltaicznej w Spółce ENERGIA Wierzchosławice w I kw roku to zaledwie 30% produkcji I kw.2012r. Niekorzystnie na sprawność ogniw wpływa również wysoka temperatura. W upalne dni tego roku przez przegrzanie materiału paneli sprawność spada nawet do o ok 20%

24 Energia wytworzona w roku 2012 w MWh miesiąc energia zielona energia czarna styczeń 9,705 9,143 luty 30,673 29,9 marzec 106, ,829 kwiecień 116, ,317 maj 146, ,317 czerwiec 119, ,717 lipiec 138, ,985 sierpień 122, ,847 wrzesień 95,401 94,005 październik 69,401 68,32 listopad 21,637 20,986 grudzień 8,064 7,

25 Porównanie wytworzonej energii zielonej w latach w MWh styczeń luty marzec kwiecień maj czerwiec lipiec sierpień

26 Doświadczenia Dodatkowo niekorzystnie na ogólny bilans Spółki wpłynął odnotowany w I kwartale br. spadek cen świadectw pochodzenia który trwa nadal. Porównując przychody z tytułu sprzedaży energii (czarna i zielona) za okres styczeń sierpień 2013 do analogicznego okresu w roku 2012 notujemy spadek o około 40%. Nieosiągalny jest zatem poziom szacowanych przychodów rocznych co ma znaczny wpływ na płynność finansową spółki. Tym samym termin spłaty zadłużenia ulegnie wydłużeniu do 15 a nawet 20 lat. Kolejne propozycje rządowe przeciągają w czasie podjęcie konkretnych i stabilizujących rynek decyzji. Ta najbardziej przyjazna środowisku naturalnemu technologia wytwarzania prądu elektrycznego wykorzystująca ogólnie dostępne i najłatwiejsze do wykorzystania odnawialne źródło energii jakim jest słońce, nie znajdzie inwestorów bez gwarancji stabilizacji ceny, przyzwoitego okresu zwrotu nakładów inwestycyjnych, mówiąc wprost bez zdecydowanej interwencji Państwa.

27 Dochody 2012 rok - energia zielona/ energia czarna styczeń luty marzec kwiecień maj czerwiec lipiec sierpień wrzesień pazdziernik listopad grudzień

28 Dochody 2013 rok energia zielona/ energia czarna styczeń luty marzec kwiecień maj czerwiec lipiec sierpień
