1 Sopot, wrzesień 2014 r.

2 Fotowoltaika Stanowi jedno z odnawialnych źródeł energii (OZE), które pozwala na bezpośrednią zamianę energii promieniowania słonecznego na prąd elektryczny bez emisji szkodliwych substancji. Energia elektryczna wytwarzana jest lokalnie, dzięki czemu unika się strat wskutek przesyłania jej na dalekie odległości.

3 Mikroelektrownia fotowoltaiczna to innowacyjna instalacja która wyposażona jest w odpowiednią grupę urządzeń umożliwiających wykorzystanie energii wyprodukowanej w modułach fotowoltaicznych. System ten uznawany jest za wysoce niezawodny, a jego żywotność wynosi do 25 lat. Dobrze zaprojektowany system fotowoltaiczny, umożliwia wygenerowanie energii elektrycznej pozwalającej pokryć od 50% do 100% zapotrzebowania 4-osobowej rodziny. W zabudowie wielorodzinnej takie systemy pozwalają na pokrycie kosztów energii zużywanej w celach eksploatacji części wspólnych budynków, takich jak klatki schodowe, dźwigi, oraz piwnice; mogą także wspomagac instalacje wentylacyjne, klimatyzacyjne lub grzewcze.

4 Typowy system fotowoltaiczny 1. Panele fotowoltaiczne 2. Inwerter fotowoltaiczny 3. Licznik wyprodukowanej energii elektrycznej 4. Licznik energii elektrycznej pobranej z sieci 5. Odbiory 6. Lokalny monitoring pracy systemu 7. Zdalny monitoring pracy systemu 8. Punkt przyłączenia do sieci operatora

5 Instalacja fotowoltaiczna może być połączona z siecią elektroenergetyczną, jak również jest zdolna do pracy w sposób wydzielony i może dostarczać prąd tylko do sieci domowej lub wydzielonym obwodom, nie będąc w połączeniu z zewnętrzną siecią. I. Systemy podłączone do sieci (on-grid) II. Systemy wyposażone w bank akumulatorów (off-grid) III. Systemy wyposażone w bank akumulatorów i inteligentne zarządzanie energią elektryczną (Smart Energy)

6 1. Panele fotowoltaiczne 2. Inwerter fotowoltaiczny 3. Odbiory 4. Punkt przyłączenia do sieci operatora Połączony z siecią system fotowoltaiczny ma możliwość przekazywania energii elektrycznej do sieci wewnętrznej przez co umożliwia wykorzystanie jej do zasilenia urządzeń znajdujących się w gospodarstwie domowym. Nadwyżki energii dostarczane są do sieci elektroenergetycznej.

7 W systemach typu off-grid nadwyżki energii elektrycznej są magazynowane w banku akumulatorów. Umożliwia to wykorzystanie wyprodukowanej energii w późniejszym czasie, np. w godzinach wieczornych. 1. Inwerter fotowoltaiczny 2. Automatyka sterująca 3. Bank akumulatorów 4. Inwerter typu off-grid 5. Interfejs sterujący 6. Punkt przyłączenia do sieci operatora

8 1. Inwerter fotowoltaiczny typu Smart Energy z wbudowanym bankiem akumulatorów 2. Analizatora konsumpcji energii elektrycznej 3. Zdalny monitoring pracy systemu 4. Licznik energii elektrycznej pobranej z sieci 5. Licznik energii wyprodukowanej 6. Odbiory nie podłączone pod system Smart Energy Odbiory wykorzystujące system Smart Energy 13. Gniazdka elektryczne sterowane radiowo przez system Smart Energy 14. Punkt przyłączenia do sieci operatora 15. Urządzenie dostępowe do sieci Internet

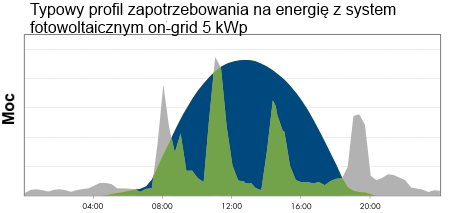

9 Wyprodukowana energia PV Zużycie na potrzeby własne energii PV Zmagazynowana energia PV Energia pobrana z sieci operatora Energia odnawialna (z banku akumulatorów) Zwiększone wykorzystanie wyprodukowanej energii na potrzeby własne Mniej energii elektrycznej pobieranej jest z sieci operatora Umożliwia wykorzystanie systemu fotowoltaicznego 24 godziny na dobę Niskie koszty instalacji, nowoczesny design Wysoka jakość konwersji energii i tymczasowego magazynowania energii Maksymalna niezawodność zapewniona przez specjalnie opracowane baterie litowojonowe

10 PROGRAM PROSUMENT DOFINANSOWANIE INSTALACJI PV Dofinansowanie udzielane jest w formie dotacji dla instalacji fotowoltaicznych dowolnego typu o mocy nie przekraczającej 40 kwp Dofinansowanie wynosi 40 % kosztów kwalifikowanych instalacji.

11 System off grid 5 kwp montaż finansowy 1. ZAŁOŻENIA - Moc systemu 5000 Wp - Roczna produkcja energii 4850 kwh - Cena za energię elektryczna 0,6 zł/kwh - Średni roczny wzrost ceny energii 3% - Koszt kompletnej instalacji zł brutto - Dofinansowanie - 40% kosztów kwalifikowanych - Pożyczka - do 60% kosztów instalacji - Wykorzystanie energii elektrycznej na potrzeby własne do 100%* 60% BANK 40% WFOŚ 0% WKŁAD SYSTEM PV

12 System off grid 5 kwp montaż finansowy 2. OBLICZENIA stałe ceny energii okres 12 miesięcy kalkulacja spłaty rat - stałe ceny energii potrzeby własne sprzedaż miesiąc ilość przychód ilość przychód przychód suma rata kredytubilans styczeń 97,04 58,22 0,00 0,00 58,22 121,75-63,52 luty 172,35 103,41 0,00 0,00 103,41 121,75-18,33 marzec 400,22 240,13 0,00 0,00 240,13 121,75 118,39 kwiecień 542,64 325,59 0,00 0,00 325,59 121,75 203,84 maj 721,27 432,76 0,00 0,00 432,76 121,75 311,02 czerwiec 687,96 412,78 0,00 0,00 412,78 121,75 291,03 lipiec 679,75 407,85 0,00 0,00 407,85 121,75 286,11 sierpień 651,75 391,05 0,00 0,00 391,05 121,75 269,31 wrzesień 448,02 268,81 0,00 0,00 268,81 121,75 147,07 październik 270,84 162,50 0,00 0,00 162,50 121,75 40,76 listopad 110,07 66,04 0,00 0,00 66,04 121,75-55,70 grudzień 68,07 40,84 0,00 0,00 40,84 121,75-80,90 ROK 4 850, ,00 0,00 0, , , ,06

13 System off grid 5 kwp montaż finansowy 3. OBLICZENIA - zmienne ceny energii - okres 15 lat kalkulacja spłaty rat - zmienne ceny energii potrzeby własne sprzedaż ROK ilość przychód ilość przychód przychód suma rata kredytubilans , ,00 0,00 0, , , , , ,30 0,00 0, , , , , ,22 0,00 0, , , , , ,84 0,00 0, , , , , ,23 0,00 0, , , , , ,49 0,00 0, , , , , ,69 0,00 0, , , , , ,93 0,00 0, , , , , ,30 0,00 0, , , , , ,89 0,00 0, , , , , ,80 0,00 0, , , , , ,12 0,00 0, , , , , ,96 0,00 0, , , , , ,43 0,00 0, , , , , ,64 0,00 0, , , ,69 RAZEM

14 System off grid 5 kwp montaż finansowy 4. WYNIK Ceny energii - stałe ilość lat kredytu 15 przychody kredyt 21914,172 bilans ogólny 21735,828 Ceny energii - zmienne ilość lat kredytu 15 przychody ,84 kredyt 21914,172 bilans ogólny 32208,66741 SPBT 7, SPBT 6,

15 Opracowanie: Michał Sondej Przy współudziale Wydziału Inżynierii i Ochrony Środowiska Urzędu Miasta Sopotu prosumentsopot@gmail.com inżynieria@sopot.pl
