1 PRODUKTY WENTYLACYJNO- KANALIZACYJNE

2 DN PERFEKTA Wywietrznik kanalizacyjny DN110/H265mm Profil przejścia dachowego P15N P15W P15L P15X P15P P15C Kolor RAL Szt./opk. K84N02 K84W02 K84L02 K84X02 K84P02 K84C02 Brązowy K84N03 K84W03 K84L03 K84X03 K84P03 K84C03 Grafitowy K84N04 K84W04 K84L04 K84X04 K84P04 K84C04 Czerwony K84N05 K84W05 K84L05 K84X05 K84P05 K84C05 Zielony K84N06 K84W06 K84L06 K84X06 K84P06 K84C06 Czarny K84N07 K84W07 K84L07 K84X07 K84P07 K84C07 Ceglasty K84N08 K84W08 K84L08 K84X08 K84P08 K84C08 Antracytowy K84N09 K84W09 K84L09 K84X09 K84P09 K84C09 Miedziany K84N10 K84W10 K84L10 K84X10 K84P10 K84C10 Brązowy DN110/H265mm Profil przejścia dachowego P15E P15M P15S P15T P15H P15Z Kolor RAL Szt./opk. K84E02 K84M02 K84S02 K84T02 K84H02 K84Z02 Brązowy K84E03 K84M03 K84S03 K84T03 K84H03 K84Z03 Grafitowy K84E04 K84M04 K84S04 K84T04 K84H04 K84Z04 Czerwony K84E05 K84M05 K84S05 K84T05 K84H05 K84Z05 Zielony K84E06 K84M06 K84S06 K84T06 K84H06 K84Z06 Czarny K84E07 K84M07 K84S07 K84T07 K84H07 K84Z07 Ceglasty K84E08 K84M08 K84S08 K84T08 K84H08 K84Z08 Antracytowy K84E09 K84M09 K84S09 K84T09 K84H09 K84Z09 Miedziany K84E10 K84M10 K84S10 K84T10 K84H10 K84Z10 Brązowy Produkty do blachodachówek Produkty przeznaczone do bezpośredniego montażu na blachodachówce. Wykaz profili dostępny na stronie 105.

3 ROLLING Wywietrznik połaciowy Profil przejścia dachowego P15N P15W P15L P15X P15P P15C Kolor RAL Szt./opk. P51N02 P51W02 P51L02 P51X02 P51P02 P51C02 Brązowy P51N03 P51W03 P51L03 P51X03 P51P03 P51C03 Grafitowy P51N04 P51W04 P51L04 P51X04 P51P04 P51C04 Czerwony P51N05 P51W05 P51L05 P51X05 P51P05 P51C05 Zielony P51N06 P51W06 P51L06 P51X06 P51P06 P51C06 Czarny P51N07 P51W07 P51L07 P51X07 P51P07 P51C07 Ceglasty P51N08 P51W08 P51L08 P51X08 P51P08 P51C08 Antracytowy P51N09 P51W09 P51L09 P51X09 P51P09 P51C09 Miedziany P51N10 P51W10 P51L10 P51X10 P51P10 P51C10 Brązowy Profil przejścia dachowego P15E P15M P15S P15T P15H P15Z Kolor RAL Szt./opk. P51E02 P51M02 P51S02 P51T02 P51H02 P51Z02 Brązowy P51E03 P51M03 P51S03 P51T03 P51H03 P51Z03 Grafitowy P51E04 P51M04 P51S04 P51T04 P51H04 P51Z04 Czerwony P51E05 P51M05 P51S05 P51T05 P51H05 P51Z05 Zielony P51E06 P51M06 P51S06 P51T06 P51H06 P51Z06 Czarny P51E07 P51M07 P51S07 P51T07 P51H07 P51Z07 Ceglasty P51E08 P51M08 P51S08 P51T08 P51H08 P51Z08 Antracytowy P51E09 P51M09 P51S09 P51T09 P51H09 P51Z09 Miedziany P51E10 P51M10 P51S10 P51T10 P51H10 P51Z10 Brązowy Produkty do blachodachówek 3

4 PERFEKTA Przejście antenowe 310 Profil przejścia dachowego P15N P15W P15L P15X P15P P15C Kolor RAL Szt./opk. P48N02 P48W02 P48L02 P48X02 P48P02 P48C02 Brązowy P48N03 P48W03 P48L03 P48X03 P48P03 P48C03 Grafitowy P48N04 P48W04 P48L04 P48X04 P48P04 P48C04 Czerwony P48N05 P48W05 P48L05 P48X05 P48P05 P48C05 Zielony P48N06 P48W06 P48L06 P48X06 P48P06 P48C06 Czarny P48N07 P48W07 P48L07 P48X07 P48P07 P48C07 Ceglasty P48N08 P48W08 P48L08 P48X08 P48P08 P48C08 Antracytowy P48N09 P48W09 P48L09 P48X09 P48P09 P48C09 Miedziany P48N10 P48W10 P48L10 P48X10 P48P10 P48C10 Brązowy Profil przejścia dachowego P15E P15M P15S P15T P15H P15Z Kolor RAL Szt./opk. P48E02 P48M02 P48S02 P48T02 P48H02 P48Z02 Brązowy P48E03 P48M03 P48S03 P48T03 P48H03 P48Z03 Grafitowy P48E04 P48M04 P48S04 P48T04 P48H04 P48Z04 Czerwony P48E05 P48M05 P48S05 P48T05 P48H05 P48Z05 Zielony P48E06 P48M06 P48S06 P48T06 P48H06 P48Z06 Czarny P48E07 P48M07 P48S07 P48T07 P48H07 P48Z07 Ceglasty P48E08 P48M08 P48S08 P48T08 P48H08 P48Z08 Antracytowy P48E09 P48M09 P48S09 P48T09 P48H09 P48Z09 Miedziany P48E10 P48M10 P48S10 P48T10 P48H10 P48Z10 Brązowy Produkty do do blachodachówek

5 PERFEKTA Przejście do solarów Profil przejścia dachowego P15N P15W P15L P15X P15P P15C Kolor RAL Szt./opk. S48N02 S48W02 S48L02 S48X02 S48P02 S48C02 Brązowy S48N03 S48W03 S48L03 S48X03 S48P03 S48C03 Grafitowy S48N04 S48W04 S48L04 S48X04 S48P04 S48C04 Czerwony S48N05 S48W05 S48L05 S48X05 S48P05 S48C05 Zielony S48N06 S48W06 S48L06 S48X06 S48P06 S48C06 Czarny S48N07 S48W07 S48L07 S48X07 S48P07 S48C07 Ceglasty S48N08 S48W08 S48L08 S48X08 S48P08 S48C08 Antracytowy S48N09 S48W09 S48L09 S48X09 S48P09 S48C09 Miedziany S48N10 S48W10 S48L10 S48X10 S48P10 S48C10 Brązowy Profil przejścia dachowego P15E P15M P15S P15T P15H P15Z Kolor RAL Szt./opk. S48E02 S48M02 S48S02 S48T02 S48H02 S48Z02 Brązowy S48E03 S48M03 S48S03 S48T03 S48H03 S48Z03 Grafitowy S48E04 S48M04 S48S04 S48T04 S48H04 S48Z04 Czerwony S48E05 S48M05 S48S05 S48T05 S48H05 S48Z05 Zielony S48E06 S48M06 S48S06 S48T06 S48H06 S48Z06 Czarny S48E07 S48M07 S48S07 S48T07 S48H07 S48Z07 Ceglasty S48E08 S48M08 S48S08 S48T08 S48H08 S48Z08 Antracytowy S48E09 S48M09 S48S09 S48T09 S48H09 S48Z09 Miedziany S48E10 S48M10 S48S10 S48T10 S48H10 S48Z10 Brązowy Produkty do blachodachówek 5

6 DN110 UNIWERSAL Wywietrznik kanalizacyjny uniwersalny Kolor RAL Szt./opk. K Szary K Brązowy K Grafitowy K Czerwony K Zielony K Czarny K Ceglasty K Antracytowy K Miedziany K Brązowy Produkty do blachodachówek Produkty przeznaczone do bezpośredniego montażu na pokryciach profilowanych.

7 OPTIMUM Wywietrznik połaciowy uniwersalny Kolor RAL Szt./opk. P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty P Antracytowy P Miedziany P Brązowy Produkty do blachodachówek 7

8 UNIWERSAL Przejście antenowe uniwersalne Kolor RAL Szt./opk. P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty P Antracytowy P Miedziany P Brązowy Produkty do blachodachówek

9 UNIWERSAL Przejście do solarów uniwersalne Kolor RAL Szt./opk. S Szary S Brązowy S Grafitowy S Czerwony S Zielony S Czarny S Ceglasty S Antracytowy S Miedziany S Brązowy Produkty do blachodachówek 9

10 DN STANDARD Wywietrznik kanalizacyjny DN110/H265mm Kolor RAL Szt./opk. K Szary K Brązowy K Grafitowy K Czerwony K Zielony K Czarny K Ceglasty Produkty do pokryć bitumicznych Produkty przeznaczone do montażu pod pokryciem dachowym.

11 SIMPLE Wywietrznik połaciowy 468 Nr Katalogowy Kolor RAL Szt./opk. Opk. zbiorcze P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty Produkty do pokryć bitumicznych 11

12 STANDARD Przejście antenowe Kolor RAL Szt./opk. P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty Produkty do pokryć bitumicznych

13 STANDARD Przejście do solarów Kolor RAL Szt./opk. S Szary S Brązowy S Grafitowy S Czerwony S Zielony S Czarny S Ceglasty Produkty do pokryć bitumicznych 13

14 DN NORMAL Wywietrznik kanalizacyjny DN110/H265mm Kolor RAL Szt./opk. K Szary K Brązowy K Grafitowy K Czerwony K Zielony K Czarny K Ceglasty K Antracytowy K Miedziany K Brązowy Produkty do pokryć bitumicznych i blach płaskich Produkty przeznaczone do bezpośredniego montażu na istniejących materiałach bitumicznych, blachach płaskich (rąbek stojący).

15 EASY Wywietrznik połaciowy Kolor RAL Szt./opk. P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty P Antracytowy P Miedziany P Brązowy Produkty do pokryć bitumicznych i blach płaskich 15

16 NORMAL Przejście antenowe Kolor RAL Szt./opk. P Szary P Brązowy P Grafitowy P Czerwony P Zielony P Czarny P Ceglasty P Antracytowy P Miedziany P Brązowy Produkty do pokryć bitumicznych i blach płaskich

17 NORMAL Przejście do solarów Kolor RAL Szt./opk. S Szary S Brązowy S Grafitowy S Czerwony S Zielony S Czarny S Ceglasty S Antracytowy S Miedziany S Brązowy Produkty do pokryć bitumicznych i blach płaskich 17

18 DN110 TILE Wywietrznik kanalizacyjny DN110/H265mm Typ przejścia dachowego P1801 P1802 P1803 P1804 P1805 P1806 P1807 P1808 P1809 P1810 Kolor RAL Szt./opk. K K K K K K K K K K Brązowy K K K K K K K K Grafitowy K K K K K K K Czerwony K K K K K K K K K Czarny K K K K K K K K K K Ceglasty K K K K K K K Antracytowy Produkty do dachówek betonowych Produkty przeznaczone do montażu z jedną z dachówek przejściowych. Zestawienie typów dachówek dostępne na stronie 104.

19 288 TILE Wywietrznik połaciowy Typ przejścia dachowego P1801 P1802 P1803 P1804 P1805 P1806 P1807 P1808 P1809 P1810 Kolor RAL Szt./opk. P P P P P P P P P P Brązowy P P P P P P P P Grafitowy P P P P P P P Czerwony P P P P P P P P P Czarny P P P P P P P P P P Ceglasty P P P P P P P Antracytowy Produkty do dachówek betonowych 19

20 TILE Przejście antenowe Typ przejścia dachowego P1801 P1802 P1803 P1804 P1805 P1806 P1807 P1808 P1809 P1810 Kolor RAL Szt./opk. P P P P P P P P P P Brązowy P P P P P P P P Grafitowy P P P P P P P Czerwony P P P P P P P P P Czarny P P P P P P P P P P Ceglasty P P P P P P P Antracytowy Produkty do dachówek betonowych

21 390 TILE Przejście do solarów Typ przejścia dachowego P1801 P1802 P1803 P1804 P1805 P1806 P1807 P1808 P1809 P1810 Kolor RAL Szt./opk. S S S S S S S S S S Brązowy S S S S S S S S Grafitowy S S S S S S S Czerwony S S S S S S S S S Czarny S S S S S S S S S S Ceglasty S S S S S S S Antracytowy Produkty do dachówek betonowych 21

22 DN110 TILE Wywietrznik kanalizacyjny DN110/H265mm Typ przejścia dachowego P1811 P1812 P1813 P1814 P1815 P1816 P1818 P1820 P1821 Kolor RAL Szt./opk. - K K K K K K K K Brązowy K K K K K K Grafitowy K K K K K K K K K Czerwony K K K K K K K K K Czarny K K K K K K K K Ceglasty K K K K K K K K K Antracytowy Produkty do dachówek ceramicznych

23 288 TILE Wywietrznik połaciowy Typ przejścia dachowego P1811 P1812 P1813 P1814 P1815 P1816 P1818 P1820 P1821 Kolor RAL Szt./opk. - P P P P P P P P Brązowy P P P P P P Grafitowy P P P P P P P P P Czerwony P P P P P P P P P Czarny P P P P P P P P Ceglasty P P P P P P P P P Antracytowy Produkty do dachówek ceramicznych 23

24 TILE Przejście antenowe Typ przejścia dachowego P1811 P1812 P1813 P1814 P1815 P1816 P1818 P1820 P1821 Kolor RAL Szt./opk. - P P P P P P P P Brązowy P P P P P P Grafitowy P P P P P P P P P Czerwony P P P P P P P P P Czarny P P P P P P P P Ceglasty P P P P P P P P P Antracytowy Produkty do dachówek ceramicznych

25 390 TILE Przejście do solarów Typ przejścia dachowego P1811 P1812 P1813 P1814 P1815 P1816 P1818 P1820 P1821 Kolor RAL Szt./opk. - S S S S S S S S Brązowy S S S S S S Grafitowy S S S S S S S S S Czerwony S S S S S S S S S Czarny S S S S S S S S Ceglasty S S S S S S S S S Antracytowy Produkty do dachówek ceramicznych 25

26 DACHÓWKI PRZEJŚCIOWE WYKAZ TYPÓW DACHÓWEK PRZEJŚCIOWYCH DO DACHÓWEK BETONOWYCH I CERAMICZNYCH. P1801 P1802 P1803 P1803/150 P1804 EURONIT / profil S EURONIT / extra BRAAS / bałtycka S IBF / podwójna S NELSKAMP / esówka S PRODACH / podwójna esówka BRAAS / bałtycka S IBF / podwójna S NELSKAMP / esówka S PRODACH / podwójna esówka BRAAS / celtycka NELSKAMP / sigma P1805 BRAAS / romańska P1806 BRAAS / grecka P1807 BRAAS / tegalit protegon P1808 BENDERS / podwójna S P1809 NELSKAMP / finkenberger PRODACH / podwójna IBF / podwójna rzymska rzymska BENDERS / mecklenburger P1810 P1811 P1812 P1813 P1814 NELSKAMP / do krycia koronowego BRAAS / turmalin RÖBEN / monza plus KORAMIC / renesansowa L15 KARPIÓWKA / łuska P1815 P1816 P1818 P1820 P1821 KARPIÓWKA / koronka RÖBEN/ piemont TONDACH / holenderka 11 KORAMIC / alegra 9 BRAAS / rubin 13V 26 Dachówki przejściowe

27 PRZEJŚCIA DACHOWE WYKAZ PROFILI PRZEJŚĆ DACHOWYCH DO BLACHODACHÓWEK. P15N, P17N P15W, P17W P15L, P17L P15M, P17M Wysokość fali 25±2mm Wysokość fali 35±2mm Wysokość fali 42±2mm Wysokość fali 27±2mm P15S, P17S Wysokość fali 24±2mm P15T, P17T Wysokość fali 20±2mm P15X P15P P15C P15E P15H Wysokość fali 45±2mm Wysokość fali 48±2mm Wysokość fali 30±2mm Wysokość fali 50±2mm Wysokość fali 24±2mm P15Z Wysokość fali 18±2mm Producent Model Producent Model Producent Model N - Profil N - Profil L - Profil ARCELORMITTAL Halny ARECO SWEDEN Vivaldi BALEXMETAL Spektrum BIAL-MET Nora BLACHDOM Bona, Bona Long BLACHDOMPLUS Bona Plus, Imperia Plus, Korona Plus BLACHODACH Bingo, Twist BLACHOTRAPEZ Kingas, Kingas15, Kingas ECO Plus, Joker BLACH-POL Eska BLACHPROFIL2 Alfa Premium, Alfa Plus, Eco, Beta BLACHSTAL King, Dakota, King Plus BLOK-BLACH Natura BORGA Elegant BRATEX Platino (Hestia), Hera BUDMAT Sara, Zefir BUDMAX-METAL Magnat, Eco-Max Dach-Styl Merkury, Saturn DEKAPOL profil A DISPOL Stella, Luna FINCO STAL Akcent, Akord, Takt, Vega FINISH PROFILES Kingmax FLORIAN Florina, Kinga CENTRUM GLINMET Dona HANBUD Vena INTER MAX Norda KROOL Kroll Plus 20/400, Kroll Plus 14/350, Kroll Plus 20/350 LIMBLACH Klaudia LINDAB LPA L MAX-SYSTEM Nicol, Eco Nicol METALEX Wiktoria MIKOŁAJEWICE METALMIX Libra, Proxima (podklejenie butylu) NOWAX Atena PLANNJA Regent, Smart, Scandic, Rapid, Regola (podklejenie butylu) POLONICA Luna POLSTAL Caro Plus PRUSZYŃSKI Szafir, Rubin Plus REGAMET Gloria, Viktoria ROL-BUD Kaja RUUKKI Monterrey TS39, TS34, Plus, Nova, Decorrey SOLAN STAL-HART TRAFFIC TRANSBLACH UNIBLACH VICOR WAT WŁASTAL ZARTMET W - Profil BIAL-MET BLACHSTAL BLACHDOM BLACHDOMPLUS BLACHODACH BLACHOTRAPEZ BLACHPROFIL2 BUDMAT DEKAPOL FINCO-STAL FINISH-PROFILES FLORIAN CENTRUM HANBUD KROLL LIMBLACH LINDAB MAX-SYSTEM METALEX MIKOŁAJEWICE METALMIX NOWAX POLONIA POLONICA POLSTAL PRUSZYŃSKI REGAMET TRANSBLACH UNIBLACH WAT ZARTMET M35 Kinga, Bella Gold, Silver Korra Emi, Vera Vika, Riki Major Perła Diament, Topaz, Nefryt Podlasie Elita Perła Perła Plus Sonata Diament plus Omega Aria Profil B Tango Cesar, Finish Europa Nord Mistral, Syrius Aga Mega Olivia, Eco Olivia Fińska Vega Diana Extra Elios Beta, Kron Olimpia Kiara Kara Fala Opal, Jaspis BUD-MAT PLANNJA X - Profil BRATEX P - Profil BRATEX LINDAB C - Profil CEMBRIT E - Profil ETERNIT BALTIC M - Profil PRUSZYŃSKI REGAMET RUUKKI WAT WISTAL/GLIMNET S - Profil BLACHPROFIL2 BUDMAT PLANNJA PRUSZYŃSKI REGAMET RUUKKI T - Profil BLACHOTRAPEZ INTER-MAX H - Profil HANDBUD BLACHOTRAPEZ Wenus Royal Vilano (Era) Integra Goodlock Eurofala Gotycka Arad Roma Adamante Galla Monza Gamma Venecja Flex Gryf, Tur Mona Finnera Germania, Germania Simetric (podwójny butyl) Vela Nord Diament Eco Plus Z - Profil BLACHOTRAPEZ Talia Przejścia dachowe 27

28 CZAPY KOMINOWE NIETYPOWE ROZWIĄZANIA Czapy kominowe wykonywane na indywidualne zamówienie. Dopasowywane są do podanych wymiarów zewnętrznych komina oraz kanałów wentylacyjnych. Nakrywy doskonale zabezpieczają górną powierzchnię komina przed korozją, a łącznie z nasadami kominowymi tworzą spójny system, który zabezpiecza kanały wentylacyjne przed nawiewem powietrza zewnętrznego, deszczu lub śniegu. Rodzaje nasad kominowych, które można montować na czapach kominowych: Nasada kominowa stała ALFAWENT Nasada kominowa z wentylatorem mechanicznym ALFAWENT Plus Nasada obrotowa TULIPAN Nasada kominowa stała BETAWENT Standardowy kolor czap kominowych: Brązowy RAL 8017 Grafitowy RAL 7024 Czapa kominowa z nasadami ALFAWENT Czapa kominowa z nasadami TULIPAN Czapa kominowa z nasadami ALFAWENT Plus Czapa kominowa z nasadami BETAWENT dla wariantu jednorzędowego pustaka w układzie pionowym 28 Czapy kominowe

29 MONTAŻ CZAPY KOMINOWEJ Montaż czapy kominowej jest bardzo prosty. Należy montować z dokładnością i zgodnie ze wskazówkami. Dokładny montaż jest warunkiem długotrwałego i pewnego zabezpieczenia przed zawilgoceniem i korozją komina. Należy postępować zgodnie z instrukcją montażu, kolejno według punktów. Sprawdzić, czy przygotowane otwory w czapie są dopasowane do otworów w kominie oraz czy odległości są równe miedzy krawędzią czapy, a kominem Płaskowniki wygiąć do 90 na odpowiednią odległość od krawędzi czapy Na przygotowaną powierzchnię komina nałożyć niskoprężną piankę montażową Osadzić na stałe czapę na wcześniej przygotowanej piance. Odczekać aż pianka stwardnieje (30min.) Następnie należy zamocować czapę kołkami (szybki montaż) z boku komina, przez wcześniej wygięte płaskowniki Zamontować nasady na otwory, zabezpieczając wkrętami. Następnie ocieplić styropianem Przykładowy sposób pomiaru czap kominowych Aby dokładnie zwymiarować komin z otworami, należy kierować się dwoma bazami komina X, Y. Wymiarowanie polega na podaniu wszystkich wymiarów, od krawędzi komina do początku i końca otworu. W tej metodzie unikniemy błędów. Czapy kominowe 29

30 NASADY KOMINOWE OKRĄGŁE DN150 ALFAWENT ALFAWENT PLUS TULIPAN DN150/H410 mm DN150/H400 mm DN150/H488 mm Kolor RAL K1402 K Brązowy 8017 K1403 K Grafitowy K18OCAL Stalowy - ALFAWENT - Nasada kominowa stała Dzięki swoim wymiarom może być użyta zarówno w przypadku komina jedno-, jak i wielorzędowego przy wentylacji grawitacyjnej. Nasadę można stosować pojedynczo na adapterze montażowym lub na czapie kominowej, która daje gwarancję szczelności. Konstrukcja pierścieniowa nasady pozwala na wytworzenie efektywnego ciągu komina wentylacyjnego. ALFAWENT PLUS - Nasada kominowa z wentylatorem mechanicznym Nasada kominowa z wentylatorem mechanicznym, przeznaczona do wymuszonego wywiewu powietrza z budynków mieszkalnych i pomieszczeń użyteczności publicznej. Dzięki swoim wymiarom można ją montować na kominach jedno - lub wielorzędowych, bezpośrednio na adapterze montażowym lub na czapie kominowej. Jej dużą zaletą jest cichobieżny, a zarazem wysokowydajny wirnik elektryczny renomowanej firmy EBM. Wydajność: 305 m 3 /h, z możliwością płynnej regulacji za pomocą regulatora obrotów. TULIPAN - Nasada obrotowa Obrotowa nasada kominowa, to urządzenie dynamicznie wykorzystujące siłę wiatru do wspomagania ciągu kominowego. Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną i tę samą stronę. Montuje się ją na wylotach kominowych wentylacji grawitacyjnej, szczególnie w budownictwie jedno- i wielorodzinnym. Budowa nasady pozwala na umiejscowienie jej na przewodach, znajdujących się bardzo blisko siebie. ADAPTER MONTAŻOWY OKRĄGŁY ALFAWENT Kolor RAL U6706 Czarny 9005 Okrągły adapter montażowy Przeznaczony do montażu nasad kominowych Alfawent, Alfawent Plus i Tulipan bezpośrednio na pustaku wentylacyjnym. 30 Nasady kominowe

31 NASADY KOMINOWE PROSTOKĄTNE 179X129 mm BETAWENT W H415 mm BETAWENT N H340 mm Kolor RAL K6302W K6302N Brązowy 8017 K6303W K6303N Grafitowy 7024 BETAWENT - Nasada kominowa stała Nasada kominowa stała o kształcie prostokątnym, która gwarantuje bardzo dobre dopasowanie zarówno do pustaków wentylacyjnych pionowych, jak i poziomych. Przeznaczona do zakończenia wentylacji grawitacyjnej pomieszczeń w budynkach mieszkalnych, przemysłowych oraz użyteczności publicznej. Można ją montować na czapach kominowych lub bezpośrednio na kanale wentylacyjnym za pomocą prostokątnego adaptera montażowego. Dostępne są nasady w wersji niskiej (typ N) lub wysokiej (typ W), które bez żadnych komplikacji można odpowiednio usadzić na przemian w pustakach wentylacyjnych wielorzędowych (pionowych lub poziomych). ADAPTER MONTAŻOWY PROSTOKĄTNY 170x120 mm Kolor RAL U6406 Czarny 9005 Prostokątny adapter montażowy Prostokątny adapter montażowy - przeznaczony do montażu nasad kominowych Betawent bezpośrednio na pustaku wentylacyjnym pionowym lub poziomym. Adapter można regulować w zakresie oraz mm, tak, aby możliwe było dopasowanie go do otworu pustaka wentylacyjnego. Nasady kominowe 31

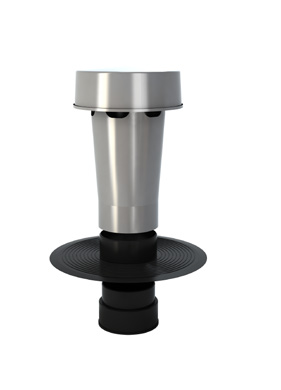

32 WYWIETRZAKI GRAWITACYJNE Ø50/H187 mm Ø75/H203 mm Ø110/H306 mm Ø160/H420 mm Ø200/H338 mm Kolor RAL K9001 K1001 K1101 K1201 K1301 Szary 7046 K9002 K1002 K1102 K1202 K1302 Brązowy 8017 Wywietrzaki grawitacyjne Cała gama dobrze zaprojektowanych wywietrzaków pozwala nam na wykorzystanie energii wiatru do zwiększenia ciągu wentylacji. Dzięki swej konstrukcji zapewnia intensywną wentylację, nawet przy minimalnej prędkości wiatru. Wywietrzaki stwarzają całkowicie skuteczną ochronę przed nawiewem powietrza zewnętrznego do kanału oraz przedostawaniem się wody deszczowej lub śniegu. Przeznaczone są do zabudowy przewodów kominowych wentylacyjnych oraz kanałów wentylacyjnych. Podana średnica wywietrzaków jest wewnętrznym wymiarem, przystosowanym do montażu na bosym końcu rury. WYWIEWKI WENTYLACYJNE PP Ø50/H256 mm Ø75/H249 mm Ø110/H303 mm Ø110/H143 Kolor RAL K101 K201 K301 K401 Szary 7046 K102 K202 K302 K402 Brązowy 8017 Wywiewki wentylacyjne PP Wywiewki wentylacyjne montowane są na zwieńczeniu kanałów wentylacyjnych oraz pionów kanalizacyjnych. Podana średnica kominków jest wewnętrznym wymiarem, przystosowanym do montażu na bosym końcu rury. KOMINKI WENTYLACYJNE DO PAP ZGRZEWALNYCH Ø75/H275 mm Ø110/H355 mm Kominki wentylacyjne Kolor RAL K4006 K4106 Czarny 9005 Kominki wentylacyjne przeznaczone są do wietrzenia termoizolacji oraz do uwalniania pary wodnej, jaka gromadzi się pod pokryciem wodoszczelnym. Zdejmowany daszek kominka pozwala na jego łatwy montaż. Rozeta, która znajduje się w komplecie zabezpiecza przed przedostaniem się deszczu oraz nadaje estetyczny wygląd. 32 Wywietrzaki, kominki wentylacyjne

33 PODSTAWY DACHOWE PROSTE Ø75 Ø110 Kolor RAL U3106 U3206 Czarny 9005 Podstawy dachowe Podstawy dachowe można łączyć z każdym kominkiem lub wywietrzakiem grawitacyjnym o średnicy ø75, ø110. Umożliwiają łatwy i szczelny montaż kominków wentylacyjnych na dachach, pokrytych materiałami bitumicznymi. Przykład zastosowania podstawy dachowej U3206 i redukcji U3706 PODSTAWY DACHOWE SKOŚNE Ø160 Ø200 Ø160 Ø200 bez uszczelnienia bez uszczelnienia z uszczelnieniem z uszczelnieniem Kolor RAL U2701 U2901 U2801 U3001 Szary 7046 U2702 U2902 U2802 U3002 Brązowy 8017 Podstawy bez uszczelnienia Podstawy dachowe przeznaczone są do montażu pod pokryciem bitumicznym (papa, gonty). Służą do zamocowania wywietrzaków grawitacyjnych na dachu, umożliwiają podłączenie wentylacji od spodu pokrycia dachowego. Podstawy z uszczelnieniem Podstawa dachowa, służy do zamocowania kominków wentylacyjnych lub wywietrzaków grawitacyjnych na połaci dachu. Dzięki zastosowaniu uszczelki butylowej możemy montować na istniejących pokryciach bitumicznych, bez konieczności demontażu pokrycia oraz na blachach płaskich i trapezowych. Przy zamówieniu podstawy prosimy podać nr katalogowy i kąt pochylenia dachu. ZAKRES WYKONANIA Produkt na zamówienie. REDUKCJE Ø110/150 Ø100/110 Ø160/150 Ø110 Kolor RAL U3406 U3606 U3506 U3706 Czarny 9005 U Redukcja wywietrznika połaciowego, służy do podłączenia rury przyłączeniowej U3306. U Redukcja do podstaw dachowych prostych U3206, służy do podłączenia rury wentylacyjnej od spodu podstawy. Przykład zastosowania redukcji U3406 Produkty uzupełniające 33

34 RUROFLEX PLUS Służy do podłączenia kominków serii WiroVent Pro oraz WiroVent Plus z przewodami wentylacyjnymi. Giętka budowa sprawia, że można ją przyłączyć w dowolnym kierunku oraz kącie wygięcia, dostosowując przewód do zaistniałych potrzeb. Produkt wyróżnia innowacyjna nakrętka zaciskowa, pozwalająca na szybki montaż oraz zapewniająca trwałe zazębienie łączonych elementów. Standardowa długość rury wynosi 60 cm, na zamówienie Klienta możliwość wykonania przewodu do 10 m. Produkt w zestawie do wyboru z: Redukcją Kratką wentylacyjną DN125 DN150 Ruroflex Plus z redukcją U87R U81R 125 mm 160 mm Średnice redukcji Dla przyłącza Ø mm Dla przyłącza Ø mm 100 mm 125 mm Ruroflex Plus z kratką wentylacyjną U87K* U81K* Długość przewodu 60 cm 60 cm Materiał Odporność termiczna PP - polipropylen barwiony w masie, PVC od -30 C do +70 C Barwa Redukcja, nakrętka: pomarańczowy Wąż: szary 34 Ruroflex Plus * Przy zamówieniu rury z kratką wentylacyjną prosimy o podanie typu i koloru kratki. Wykaz kratek dostępny na str

35 KRATKI WENTYLACYJNE Kratki wentylacyjne znajdują swoje zastosowanie jako zakończenia kanałów wentylacyjnych. Charakteryzują się niskim oporem przepływu powietrza oraz wydajną powierzchnią czynną. Oferujemy kratki sufitowe oraz anemostaty do wykorzystania zarówno wewnątrz jak i na zewnątrz pomieszczeń. KRATKI SUFITOWE Średnica wylotu Wymiar zewnętrzny [mm] Długość kołnierza [mm] Siatka Kołki Kolor T83 Ø / tak 4 szt. T27 Ø / tak 4szt. biały brązowy biały brązowy Średnica wylotu Wymiar zewnętrzny [mm] Długość kołnierza [mm] Siatka Kolor T32 Ø tak T23 Ø tak biały brązowy biały brązowy Średnica wylotu Wymiar zewnętrzny [mm] Długość kołnierza [mm] Siatka Żaluzje Kolor T86 Ø tak tak T89 Ø tak tak biały brązowy biały brązowy Średnica wylotu Wymiar zewnętrzny [mm] Długość kołnierza [mm] Siatka Kolor T65 Ø tak T66 Ø tak biały brązowy biały brązowy Kratki sufitowe służą estetycznemu zakończeniu systemu wentylacyjnego. Przeznaczone są do osłony otworów wentylacyjnych w budynkach mieszkalnych i użyteczności publicznej. Wyposażone są w siatkę przeciw owadom, a ich dodatkową zaletą jest łatwy i szybki demontaż wierzchu wentylacyjnego. Kratki ścienne 35

36 ANEMOSTATY Średnica wylotu Wymiar zewnętrzny [mm] Długość kołnierza [mm] Ruchomy talerz Kolor AN2 Ø tak biały AN3 Ø tak biały Anemostaty sufitowe umożliwiają przepływ strugi powietrza w pożądany sposób. Wbudowany w anemostat ruchomy talerzyk precyzyjnie wyznacza kierunek nawiewu lub wywiewu powietrza. RUROFLEX M PLUS RURA PRZYŁĄCZENIOWA SKRAPLACZA DN125 Średnica redukcji Długość przewodu Szt./opk. U87RM 125 mm 30 cm 1 Służy do podłączenia skraplacza U7000 do kominków wentylacyjnych systemu WiroVent Plus o średnicy DN125. Produkt posiada nakrętkę zaciskową, pozwalającą na szybki montaż oraz zapewniającą trwałe zazębienie łączonych elementów. REDUKCJA SKRAPLACZA Ø125/110 Kolor RAL U3806 Czarny 9005 Redukcja służąca do podłączenia skraplacza U7000 do kominków wentylacyjnych systemu WiroVent o średnicy DN Kratki sufitowe

37 SKRAPLACZ WODNY KONDENSATU Jego zadaniem jest przechwycenie oraz usunięcie pozostałości skroplin, powstałych w warunkach wysokiej wilgotności. Umożliwia przekierowanie nadmiernej ilości kondensatu do wyprofilowanego zbiornika skraplacza, w którym następuje proces parowania. Przy dużym natężeniu skroplin istnieje możliwość podłączenia wężyka załączonego w zestawie, pozwalającego na ich odprowadzenie na zewnątrz. Inżynierska konstrukcja dopasowana do systemu WiroVent Pro oraz WiroVent Plus zapewnia szybki i bezawaryjny montaż produktu. Ø125 Średnica Ø150 U7000 U8000 Właściwości produktu: Materiał wykonania: polipropylen barwiony w masie Produkt występuje w dwóch średnicach do wyboru: Ø125 lub Ø150 Odporność na wpływ warunków atmosferycznych, promieniowanie UV, starzenie się Kompletny zestaw montażowy Opakowanie: 1szt./karton Kolor: niebieski MOŻLIWOŚĆ PODŁĄCZENIA KĄTOWEJ LUB PIONOWEJ RURY DN125 LUB DN150 WYPROFILOWANY ZBIORNIK W KTÓRYM ZACHODZI PROCES PAROWANIA KONDENSATU WĘŻYK ODPROWADZAJĄCY KONDENSAT NA ZEWNĄTRZ Skraplacz wodny kondensatu 37

38 RUROFLEX RURA PRZYŁĄCZENIOWA DO KOMINKÓW WENTYLACYJNYCH Ø110 Wysokość 420 mm Ø /125/110 Wysokość 600 mm Kolor RAL U3306 U6106 Czarny 9005 Elastyczny przewód przyłączeniowy, służy do podłączenia oferowanych kominków wentylacyjnych z przewodami wentylacyjnymi lub kanalizacyjnymi. Występuje w kolorze czarnym. Średnica rury: DN110, DN150 KOMPLET USZCZELNIAJĄCY PRZEJŚCIE PRZEZ FOLIĘ Kolor RAL U5006 Czarny 9005 Komplet uszczelniający, montowany jest w miejscu przejścia kominka wentylacyjnego przez folię dachową. Doskonale zabezpiecza wnikanie wody lub skroplin. Przejścia służą do zastosowania w systemie WiroVent Pro, WiroVent Plus oraz WiroVent KOŁNIERZE USZCZELNIAJĄCE - EPDM Średnica zewnętrzna rury 1'' mm 2'' mm 3'' mm 4'' mm Wymiar zewnętrzny podstawy 203x203 mm 155x155 mm 205x205 mm 250x250 mm Kolor RAL U1006 U2006 U3006 U4006 Czarny 9005 Służą do uszczelnienia powierzchni dachu w miejscu przejścia systemu wywiewnego, masztów itp. Materiał, z którego jest wykonany cechuje wysoka wytrzymałość na rozciąganie. Kołnierz idealnie dopasowuje się i przylega do blach profilowanych, trapezowych i płaskich. Posiada znaczenia średnicy rur co ułatwia dobranie odpowiedniej wielkości otworu. Zewnętrzna część podstawy pokryta jest aluminium co ułatwia ręczne dostosowanie do profilu dachu. 38 Produkty uszczelniające

39 KOMPLET USZCZELNIAJĄCY PRZEJŚCIE PRZEZ FOLIĘ Komplet uszczelniający w 100% szczelny i łatwy w montażu. Komplet uszczelniający montowany jest w miejscu przejścia kominka wentylacyjnego przez folię dachową, zabezpieczając przed wnikaniem wody lub skroplin. Komplet służy do zastosowania w systemach WiroVent Pro, WiroVent Plus oraz WiroVent, w których przejście przez folię dachową komina jest prostopadłe bądź pionowe w stosunku do połaci dachu. Jeden komplet składa się z: pierścienia dolnego A pierścienia górnego B pinezek mocujących 2 szt. Pierścień górny B Pierścień dolny A Na foli ustawiamy dolny pierścień A, następnie odrysowujemy wewnętrzny wymiar otworu. Ostrożnie wycinamy zaznaczony otwór. Przez wycięty otwór przekładamy dolny pierścień A. Mocujemy dolny pierścień w wyciętym otworze. Nakładamy górny pierścień B. Następnie zaciskamy pierścienie na foli powodując jej trwałe uszczelnienie. Przecinamy wewnętrzny pasek na pół i mocujemy pinezkami do łaty. Konstrukcja kompletu uszczelniającego została opracowana i zgłoszona przez firmę WIRPLAST w Urzędzie - Harmonizacji Rynku Wewnętrznego Znaków Towarowych i Wzorów Świadectw Rejestracji Nr Komplet uszczelniający 39

40 WENTYLATOR DACHOWY - WTL 310x310 mm Wydatek powietrza 305m 3 Nr Katalogowy Kolor RAL U4603 Grafitowy 7024 Przeznaczony jest do lokali mieszkalnych, pomieszczeń sanitarnych, garaży, magazynów, jak i do pomieszczeń użyteczności publicznej. Dużą zaletą jest cichobieżny, a zarazem wysokowydajny wirnik elektryczny renomowanej firmy EBM, który jest słabiej słyszalny w porównaniu z wentylatorem łazienkowym czy okapowym - eliminuje dokuczliwy hałas. REGULATOR OBROTÓW DO WENTYLATORÓW Nadtynkowy Podtynkowy Kolor RAL U7700 U7800 Biały 9003 Stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych, wentylatorów sterowanych napięciem. Jest dopuszczalne sterowanie paroma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczalnej wielkości poboru prądu regulatora. STEROWNIK MULTIFUNKCYJNY DO WENTYLATORÓW Nadtynkowy Nr Katalogowy Kolor RAL U7900 Biały 9003 Urządzenie stanowi wielofunkcyjny zespół sterowniczy do wentylatora. Stosowany jest w celu sterowania trybami pracy wentylatorów umieszczonych w pomieszczeniach mieszkalnych i gospodarczych. Urządzenie posiada automatyczne funkcje sterowania związane z zastosowaniem czujnika wilgotności, czujnika oświetlenia oraz wyłącznika czasowego. Sterownik umożliwia również cykliczne uruchomienie i wyłączenie wentylatora. 40 Produkty uzupełniające
