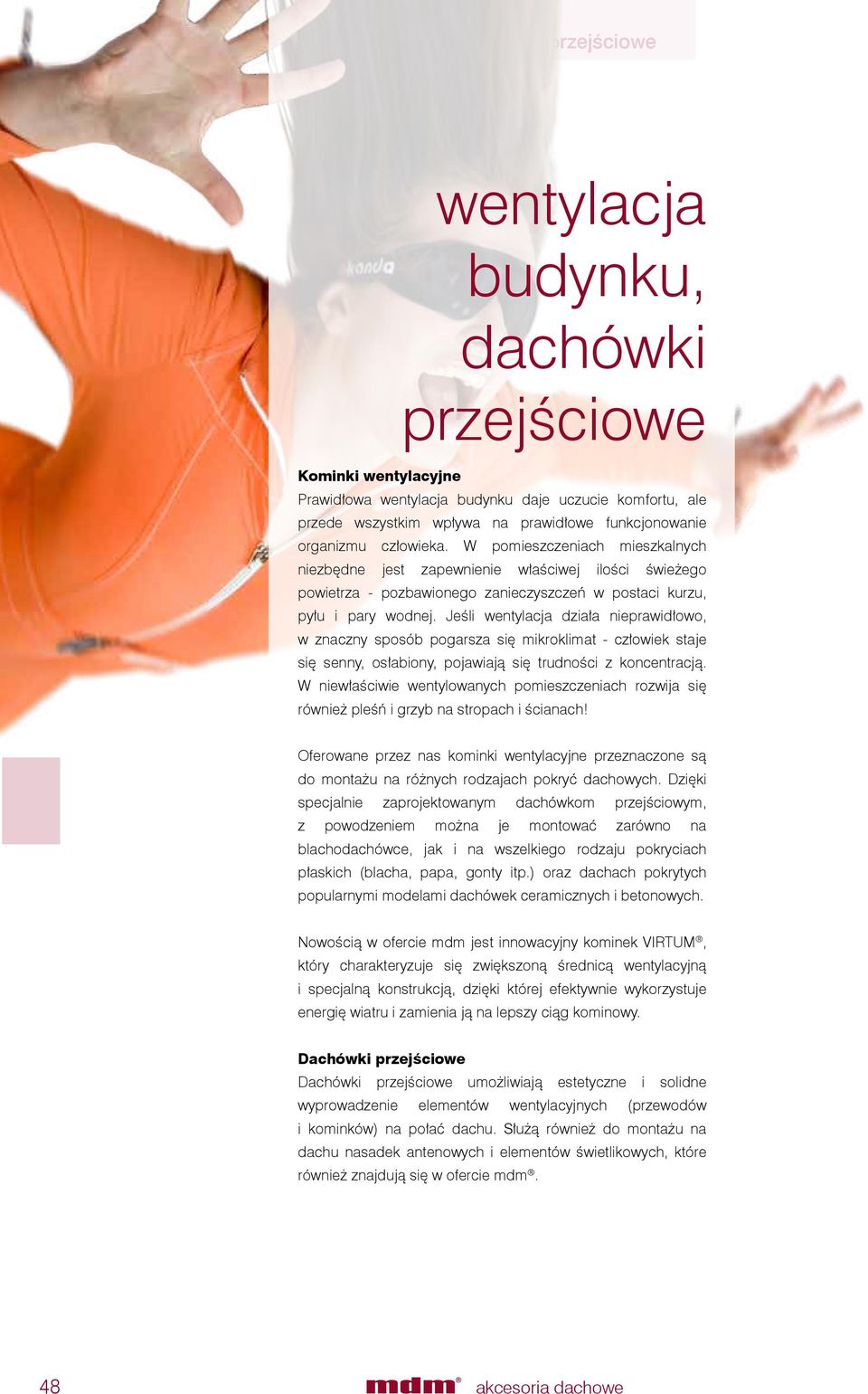

1 wentylacja budynku, dachówki przejściowe Kominki wentylacyjne Prawidłowa wentylacja budynku daje uczucie komfortu, ale przede wszystkim wpływa na prawidłowe funkcjonowanie organizmu człowieka. W pomieszczeniach mieszkalnych niezbędne jest zapewnienie właściwej ilości świeżego powietrza - pozbawionego zanieczyszczeń w postaci kurzu, pyłu i pary wodnej. Jeśli wentylacja działa nieprawidłowo, w znaczny sposób pogarsza się mikroklimat - człowiek staje się senny, osłabiony, pojawiają się trudności z koncentracją. W niewłaściwie wentylowanych pomieszczeniach rozwija się również pleśń i grzyb na stropach i ścianach! Oferowane przez nas kominki wentylacyjne przeznaczone są do montażu na różnych rodzajach pokryć dachowych. Dzięki specjalnie zaprojektowanym dachówkom przejściowym, z powodzeniem można je montować zarówno na blachodachówce, jak i na wszelkiego rodzaju pokryciach płaskich (blacha, papa, gonty itp.) oraz dachach pokrytych popularnymi modelami dachówek ceramicznych i betonowych. Nowością w ofercie mdm jest innowacyjny kominek VIRTUM, który charakteryzuje się zwiększoną średnicą wentylacyjną i specjalną konstrukcją, dzięki której efektywnie wykorzystuje energię wiatru i zamienia ją na lepszy ciąg kominowy. Dachówki przejściowe Dachówki przejściowe umożliwiają estetyczne i solidne wyprowadzenie elementów wentylacyjnych (przewodów i kominków) na połać dachu. Służą również do montażu na dachu nasadek antenowych i elementów świetlikowych, które również znajdują się w ofercie mdm. 48 akcesoria dachowe

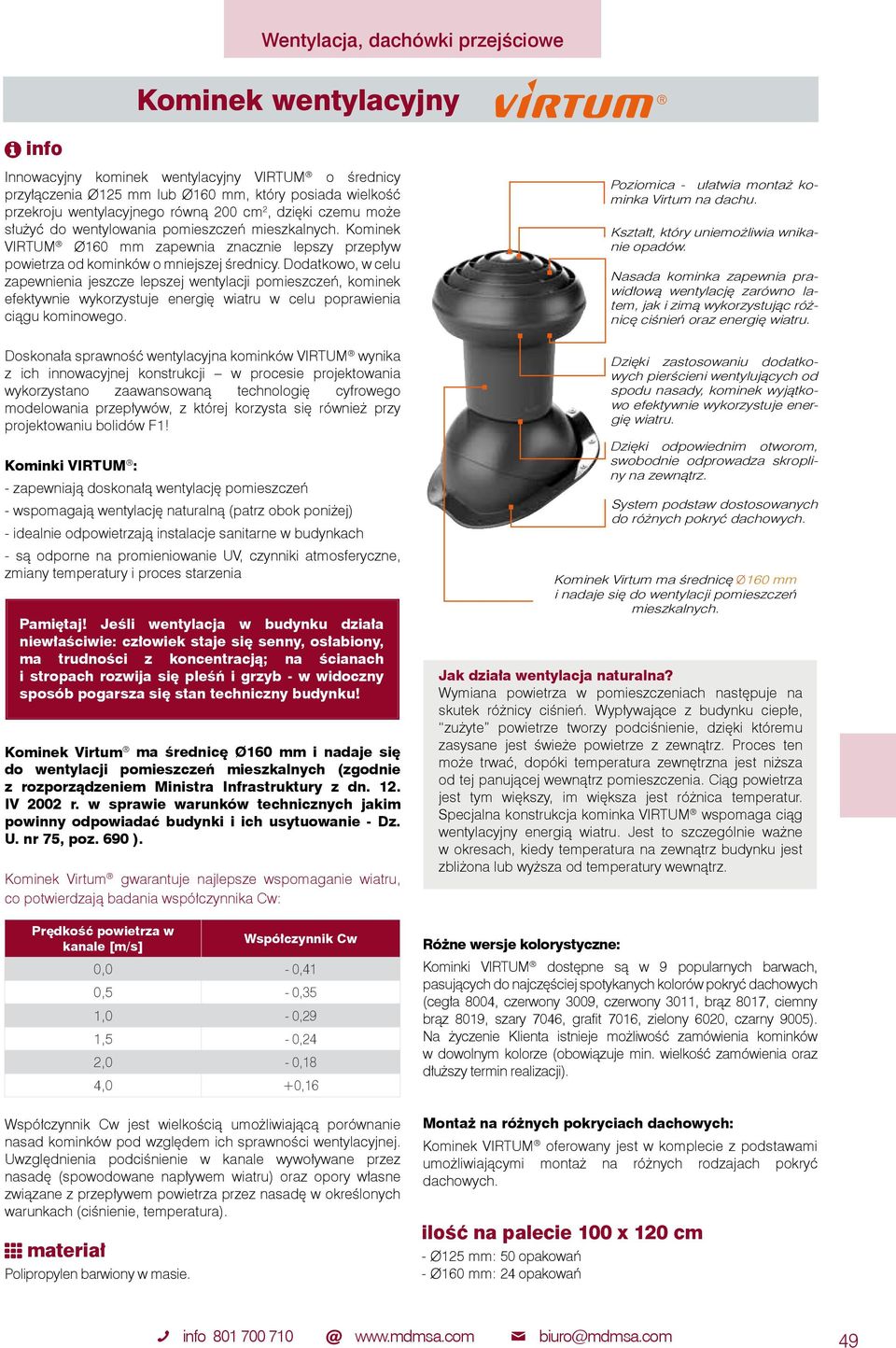

2 Kominek Kominek wentylacyjny wentylacyjny Innowacyjny kominek wentylacyjny VIRTUM o średnicy przyłączenia lub, który posiada wielkość przekroju wentylacyjnego równą 200 cm 2, dzięki czemu może służyć do wentylowania pomieszczeń mieszkalnych. Kominek VIRTUM zapewnia znacznie lepszy przepływ powietrza od kominków o mniejszej średnicy. Dodatkowo, w celu zapewnienia jeszcze lepszej wentylacji pomieszczeń, kominek efektywnie wykorzystuje energię wiatru w celu poprawienia ciągu kominowego. Poziomica - ułatwia montaż kominka Virtum na dachu. Kształt, który uniemożliwia wnikanie opadów. Nasada kominka zapewnia prawidłową wentylację zarówno latem, jak i zimą wykorzystując różnicę ciśnień oraz energię wiatru. Doskonała sprawność wentylacyjna kominków VIRTUM wynika z ich innowacyjnej konstrukcji w procesie projektowania wykorzystano zaawansowaną technologię cyfrowego modelowania przepływów, z której korzysta się również przy projektowaniu bolidów F1! Kominki VIRTUM : - zapewniają doskonałą wentylację pomieszczeń - wspomagają wentylację naturalną (patrz obok poniżej) - idealnie odpowietrzają instalacje sanitarne w budynkach - są odporne na promieniowanie UV, czynniki atmosferyczne, zmiany temperatury i proces starzenia Pamiętaj! Jeśli wentylacja w budynku działa niewłaściwie: człowiek staje się senny, osłabiony, ma trudności z koncentracją; na ścianach i stropach rozwija się pleśń i grzyb - w widoczny sposób pogarsza się stan techniczny budynku! Kominek Virtum ma średnicę i nadaje się do wentylacji pomieszczeń mieszkalnych (zgodnie z rozporządzeniem Ministra Infrastruktury z dn. 12. IV 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U. nr 75, poz. 690 ). Kominek Virtum gwarantuje najlepsze wspomaganie wiatru, co potwierdzają badania współczynnika Cw: Prędkość powietrza w kanale [m/s] Współczynnik Cw 0,0-0,41 0,5-0,35 1,0-0,29 1,5-0,24 2,0-0,18 4,0 +0,16 Współczynnik Cw jest wielkością umożliwiającą porównanie nasad kominków pod względem ich sprawności wentylacyjnej. Uwzględnienia podciśnienie w kanale wywoływane przez nasadę (spowodowane napływem wiatru) oraz opory własne związane z przepływem powietrza przez nasadę w określonych warunkach (ciśnienie, temperatura). Dzięki zastosowaniu dodatkowych pierścieni wentylujących od spodu nasady, kominek wyjątkowo efektywnie wykorzystuje energię wiatru. Dzięki odpowiednim otworom, swobodnie odprowadza skropliny na zewnątrz. System podstaw dostosowanych do różnych pokryć dachowych. Kominek Virtum ma średnicę i nadaje się do wentylacji pomieszczeń mieszkalnych. Jak działa wentylacja naturalna? Wymiana powietrza w pomieszczeniach następuje na skutek różnicy ciśnień. Wypływające z budynku ciepłe, zużyte powietrze tworzy podciśnienie, dzięki któremu zasysane jest świeże powietrze z zewnątrz. Proces ten może trwać, dopóki temperatura zewnętrzna jest niższa od tej panującej wewnątrz pomieszczenia. Ciąg powietrza jest tym większy, im większa jest różnica temperatur. Specjalna konstrukcja kominka VIRTUM wspomaga ciąg wentylacyjny energią wiatru. Jest to szczególnie ważne w okresach, kiedy temperatura na zewnątrz budynku jest zbliżona lub wyższa od temperatury wewnątrz. Różne wersje ystyczne: Kominki VIRTUM dostępne są w 9 popularnych barwach, pasujących do najczęściej spotykanych ów pokryć dachowych (cegła 8004, czerwony 3009, czerwony 3011, brąz 8017, ciemny brąz 8019, szary 7046, grafit 7016, zielony 6020, czarny 9005). Na życzenie Klienta istnieje możliwość zamówienia kominków w dowolnym ze (obowiązuje min. wielkość zamówienia oraz dłuższy termin realizacji). Montaż na różnych pokryciach dachowych: Kominek VIRTUM oferowany jest w komplecie z podstawami umożliwiającymi montaż na różnych rodzajach pokryć dachowych. - : 50 opakowań - : 24 opakowań! info % biuro@mdmsa.com 49

3 Kominek VIRTUM z podstawą do pokryć z gontu / papy Dzięki specjalnej podstawie przystosowany do montażu na dachach krytych gontem lub papą. Oferowany w dwóch wersjach: - średnica kominka - średnica kominka 9 podstawowych ów do wyboru. odpowiednik RAL szt./opk ceglasty brązowy ciemnobrązowy grafitowy czarny czerwony czerwony szary zielony Kominek VIRTUM z podstawą do pokryć z blachy płaskiej Dzięki specjalnej podstawie przystosowany do montażu na dachach krytych blachą płaską. Oferowany w dwóch wersjach: - średnica kominka - średnica kominka 9 podstawowych ów do wyboru. Gruby sznur butylowy umożliwiający lepsze dopasowanie nasady kominka do pokrycia dachu. odpowiednik RAL szt./opk ceglasty brązowy ciemnobrązowy czarny grafitowy czerwony czerwony szary zielony akcesoria dachowe

4 Kominek VIRTUM z podstawą do pokryć z blachodachówki Dzięki specjalnej podstawie przystosowany do montażu na dachach krytych blachodachówką: - o niskim profilu (N) - o wysokim profilu (W) - o bardzo wysokim profilu (BW) - modułową (BM) - dostępna od drugiej połowy 2014r. Oferowany w dwóch wersjach, w 9 podstawowych ach: - średnica kominka - średnica kominka Gruby sznur butylowy umożliwiający lepsze dopasowanie nasady kominka do pokrycia dachu. N W BW BM bl. N bl. W bl. BW bl. BM bl. N bl. W bl. BW bl. BM odpowiednik RAL ceglasty brązowy ciemnobrązowy grafitowy czarny czerwony czerwony szary zielony szt./ opk. Podstawa NISKA (N) kompatybilna z blachodachówką: ArcelorMittal Areco Sweden Balex Metal Bial-Met Blach-Dom Blachdom Plus Blachodach Blachotrapez Blach-Pol Blachprofil 2 Blachstal Blok-Blach Borga Bratex Budmat Budmax-Metal Dach-Styl Dekapol Dispol Euro Blach Finco Stal Finish Profiles Florian Florian Centrum Halny Vivaldi Spektrum Nora Bona, Bona Long Bona Plus, Imperia Plus, Korona Plus Bingo, Twist Diament Eco Plus, Joker, Kingas, Kingas 15, Kingas Eco Plus Eska Alfa Plus, Alfa Premium, Beta, Eco Dakota, King, King Plus Natura Elegant Hera, Hestia Sara, Zefir Bingo, Eco-Max, Magnat Merkury, Saturn Profil A Stella, Luna Korra Akcent, Akord, Takt, Vega Kingstile Kinga, Kinga Plus Floriana, Kinga Glinmet D ona Eko Kroll Plus 20/400, Plus 14/350, Plus 20/350 Limblach Klaudia Lindab LPA L Max-System Eco Nicol, Nicol Metalex Mikołajewice Wiktoria Metalmix Libra, Proxima Nowax Atena Plannja Rapid, Regent, Regola, Scandic, Smart Polonica Luna Polstal Caro, Caro Plus Pruszyński Rubin Plus, Szafir Regamet Gloria, Viktoria Rol-Bud Kaja Ruukki Decorrey, Monterrey TS39, TS34, Nova, Plus Solan M 35 Stal-Hart Bella, Kinga Traffic Gold, Silver Transblach Korra Uni-Blach Emi, King, Vera Vicor Riki, Vika Wat Major Włastal Perła Zartmet Diament, Nefryt, Topaz! info % biuro@mdmsa.com 51

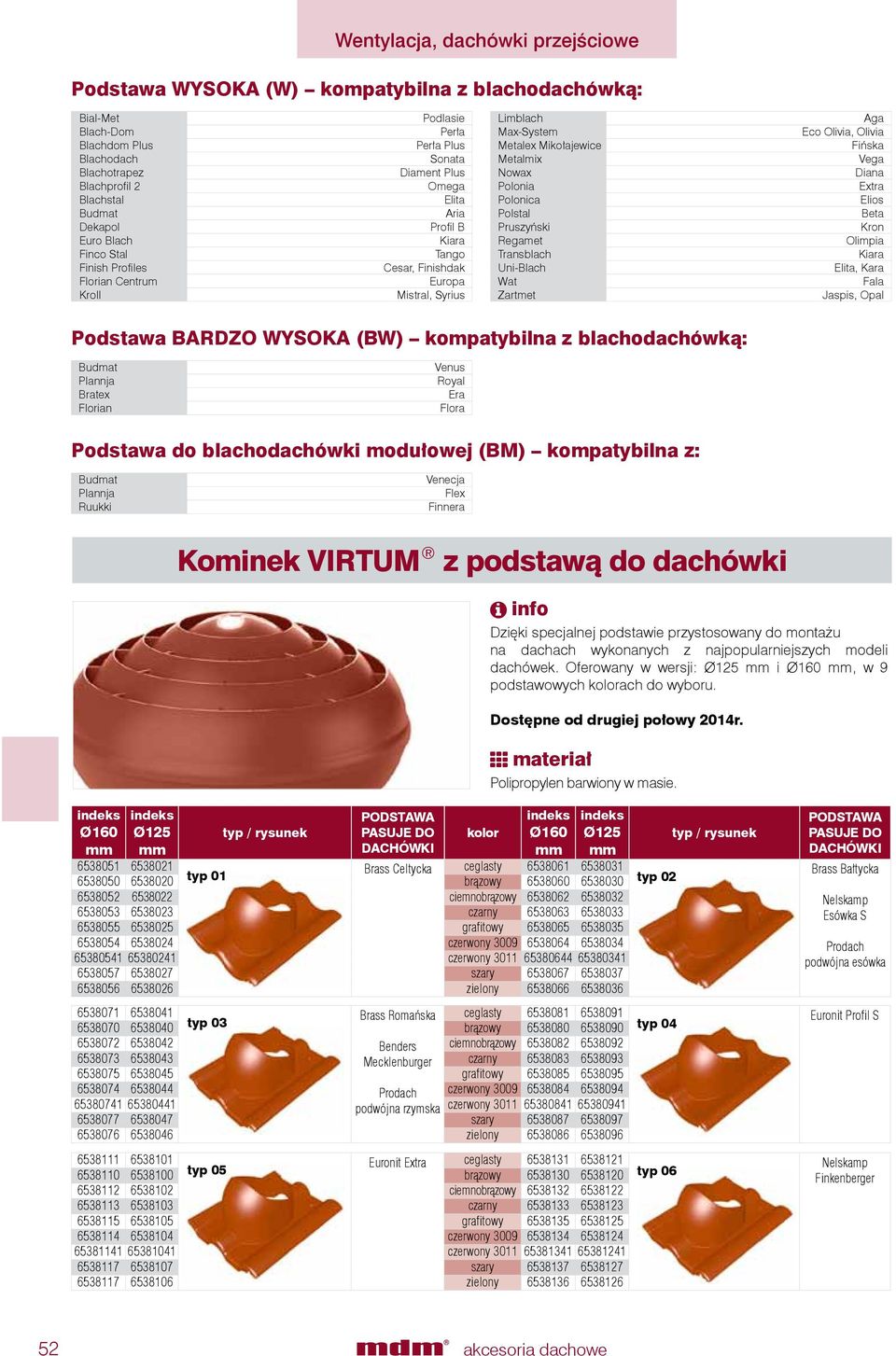

5 Podstawa WYSOKA (W) kompatybilna z blachodachówką: Bial-Met Blach-Dom Blachdom Plus Blachodach Blachotrapez Blachprofil 2 Blachstal Budmat Dekapol Euro Blach Finco Stal Finish Profiles Florian Centrum Kroll Podlasie Perła Perła Plus Sonata Diament Plus Omega Elita Aria Profil B Kiara Tango Cesar, Finishdak Europa Mistral, Syrius Limblach Max-System Metalex Mikołajewice Metalmix Nowax Polonia Polonica Polstal Pruszyński Regamet Transblach Uni-Blach Wat Zartmet Aga Eco Olivia, Olivia Fińska Vega Diana Extra Elios Beta Kron Olimpia Kiara Elita, Kara Fala Jaspis, Opal Podstawa BARDZO WYSOKA (BW) kompatybilna z blachodachówką: Budmat Plannja Bratex Florian Venus Royal Era Flora Podstawa do blachodachówki modułowej (BM) kompatybilna z: Budmat Plannja Ruukki Venecja Flex Finnera Ø160 mm Ø125 mm Kominek VIRTUM z podstawą do dachówki typ / rysunek PODSTAWA PASUJE DO DACHÓWKI Dzięki specjalnej podstawie przystosowany do montażu na dachach wykonanych z najpopularniejszych modeli dachówek. Oferowany w wersji: i, w 9 podstawowych ach do wyboru. Dostępne od drugiej połowy 2014r. Ø160 mm Ø125 mm typ / rysunek PODSTAWA PASUJE DO DACHÓWKI Brass Celtycka ceglasty Brass Bałtycka typ 01 brązowy typ ciemnobrązowy Nelskamp czarny Esówka S grafitowy czerwony Prodach czerwony podwójna esówka szary zielony Brass Romańska ceglasty typ 03 brązowy typ 04 Euronit Profil S Benders ciemnobrązowy Mecklenburger czarny grafitowy Prodach czerwony podwójna rzymska czerwony szary zielony Euronit Extra ceglasty Nelskamp typ 05 brązowy typ 06 Finkenberger ciemnobrązowy czarny grafitowy czerwony czerwony szary zielony akcesoria dachowe

6 Karpiówka ceglasty Mediterran typ 07 brązowy typ 08 Danubia ciemnobrązowy czarny grafitowy czerwony czerwony szary zielony Röben Piemont ceglasty typ 09 brązowy ciemnobrązowy czarny grafitowy czerwony czerwony szary zielony Wersje ystyczne ceglasty czerwony czerwony szary grafitowy ciemnobrązowy czarny brązowy zielony Redukcja i przyłącze Akcesoria przeznaczone do stosowania w komplecie z kominkiem VIRTUM, umożliwiające dopasowanie kominka do przewodów o średnicach: - kominek - 75 mm, 100mm, 110 mm, 125 mm, - kominek mm, 160 mm. Oferowane w dwóch wersjach: - średnica przyłączenia - średnica przyłączenia Polipropylen barwiony w masie, PVC-flex. Redukcja + przyłącze Redukcja + przyłącze szt./opk czarny 1 ilość na palecie 80 x 120 cm - średnica przyłączenia : 160 opakowań - średnica przyłączenia : 72 opakowań ! info % biuro@mdmsa.com 53

7 Dachówka przejściowa Umożliwia estetyczne i solidne wyprowadzenie elementów wentylacyjnych (przewodów, kominków) na połać dachu. W komplecie z nasadką antenową służy do wyprowadzenia anteny na dach, natomiast w komplecie ze świetlikiem może pełnić funkcję doświetlenia poddasza. Trwała i odporna na promieniowanie UV. Poliamid barwiony w masie, stabilizowany na promieniowanie UV opakowań profil Euronit Ekstra profil Braas Frankfurter profil Braas Podwójne S profil Braas Celtycka profil Nelskamp Kronen profil Nelskamp Finkenberger profil Braas Grecka ceglasty brązowy grafitowy czerwony 10 szt./ opk. Element świetlikowy Umożliwia naturalne doświetlenie poddasza. Przeznaczony do stosowania w komplecie z jedną z dachówek przejściowych (zamawianych osobno). Termin realizacji zamówienia - do 21 dni. Polimetakrylan metylu (PMMA) opakowań szt./opk opakowań Nasadka antenowa Służy do solidnego wyprowadzenia anteny na dach. Posiada możliwość regulacji kąta nachylenia. Przeznaczona do stosowania w komplecie z jedną z dachówek przejściowych. Trwała i odporna na UV. Poliamid barwiony w masie, stabilizowany na promieniowanie UV. szt./opk ceglasty brązowy grafitowy czerwony akcesoria dachowe

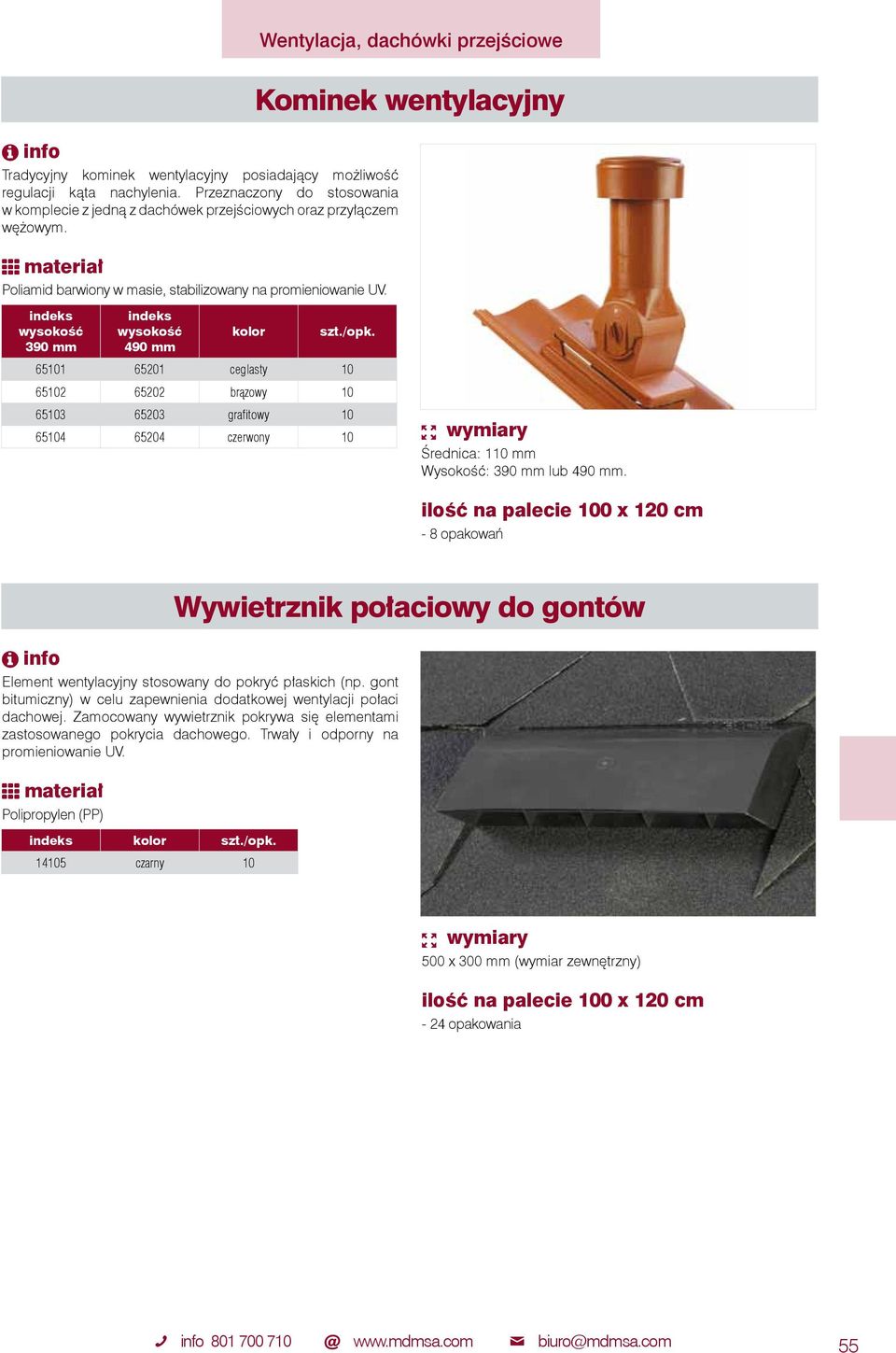

8 Tradycyjny kominek wentylacyjny posiadający możliwość regulacji kąta nachylenia. Przeznaczony do stosowania w komplecie z jedną z dachówek przejściowych oraz przyłączem wężowym. Poliamid barwiony w masie, stabilizowany na promieniowanie UV. Wentylacja, dachówki przejściowe Kominek wentylacyjny wysokość 390 mm wysokość 490 mm szt./opk ceglasty brązowy grafitowy czerwony 10 wymiary Średnica: 110 mm Wysokość: 390 mm lub 490 mm. - 8 opakowań Wywietrznik połaciowy do gontów Element wentylacyjny stosowany do pokryć płaskich (np. gont bitumiczny) w celu zapewnienia dodatkowej wentylacji połaci dachowej. Zamocowany wywietrznik pokrywa się elementami zastosowanego pokrycia dachowego. Trwały i odporny na promieniowanie UV. Polipropylen (PP) szt./opk czarny 10 wymiary 500 x 300 mm (wymiar zewnętrzny) - 24 opakowania! info % biuro@mdmsa.com 55
