1 KATALOG GRZEJNIKÓW DRABINKOWYCH 1

2 GRZEJNIKI STALOWE LINIA STANDARD Eureka (SE) 5 Gama (SG) 7 Gusto (GDL) 9 Dual (SD) 11 LINIA PREMIUM Quinto (SQ) 13 Quinto/z (SQ/z) 15 Łuna (SŁ) 17 Hana (SH) 19 Paco (SP) 21 Nefryt (SN) 23 Topaz (ST) 25 Kantata (SK) 27 LINIA DESIGN Arabeska (SA) 29 Otto (SO) 31 Ventura (SV) 33 Lava (SL) 35 Rapsodia (SR) 37 Malachit (SM) 39 Gitara (SI) 41 Fala (SF) 43 2

3 GRZEJNIKI MIEDZIANE Etna (ME) 45 Gaya (MG) 47 Delta (MD) 49 Łuk (MŁ) 51 AKCESORIA Zawory 52 Grzałki 52 Wieszaki 52 3

4 4

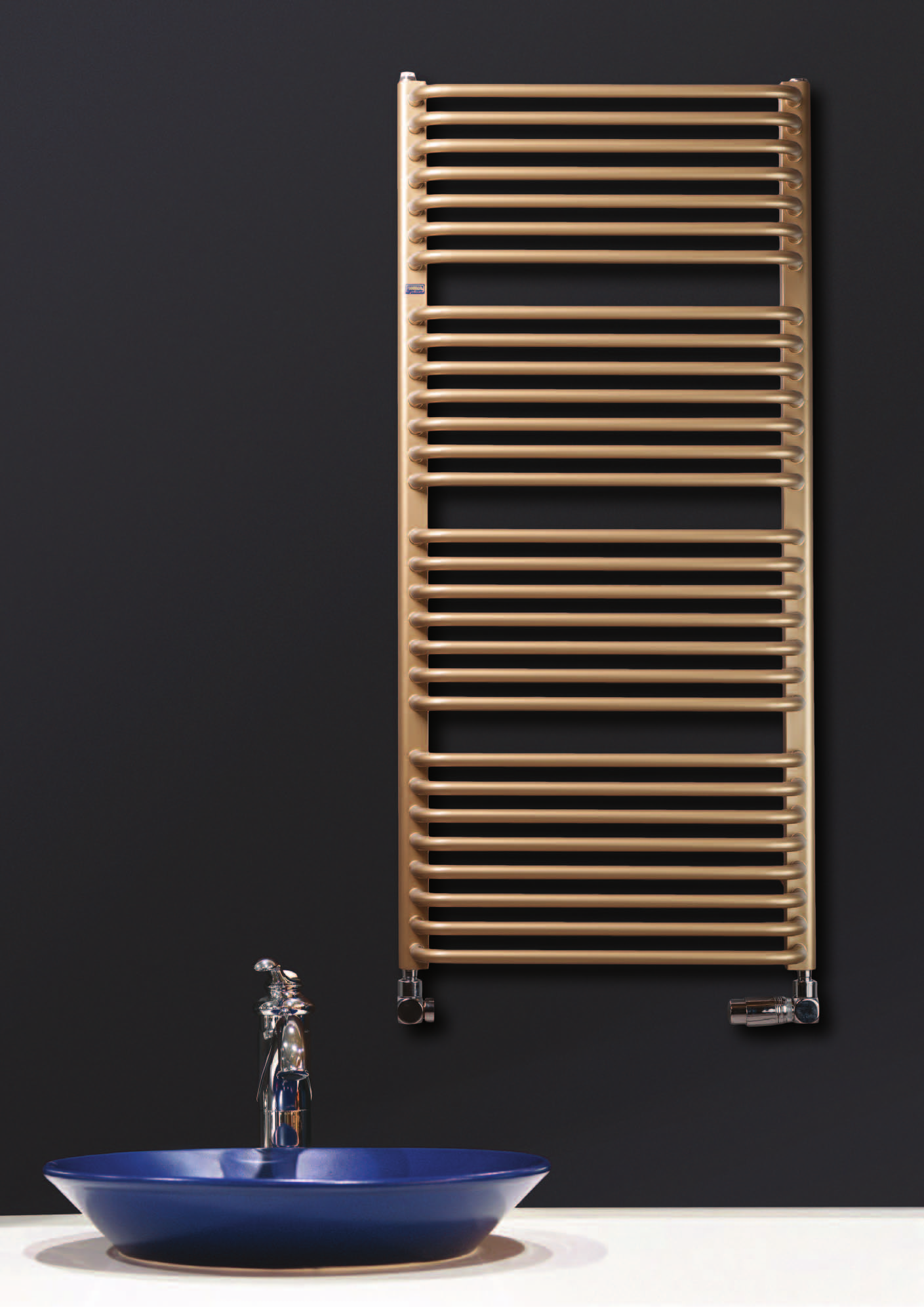

5 EUREKA SE GRZEJNIK STALOWY LINIA STANDARD grzejnik centralnego ogrzewania wykonany z rur stalowych o średnicy Ø 18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną oraz dodatkowe wieszaki na ręczniki na życzenie klienta może zostać pokryty powłoką chromu galwanicznego występuje także w wersji z podłączeniem bocznym ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SE-14/ G 1/2" 6,1 1,9 SE-22/ G 1/2" 9,6 3,0 SE-29/ G 1/2" 12,8 4,0 SE-39/ G 1/2" 16,9 5,5 SE-14/ G 1/2" 6,9 2,1 SE-18/ G 1/2" 8,9 2,7 SE-22/ G 1/2" 10,9 3,3 SE-29/ G 1/2" 14,5 4,4 SE-39/ G 1/2" 19,1 6,1 SE-29/ G 1/2" 15,0 4,7 SE-39/ G 1/2" 20,0 6,7 SE-15/400B G 1/2" 6,6 2,0 SE-22/400B G 1/2" 9,6 3,0 SE-15/500B G 1/2" 7,4 2,3 SE-22/500B G 1/2" 10,9 3,3 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SE-14/ SE-22/ SE-29/ SE-39/ SE-14/ SE-18/ SE-22/ SE-29/ SE-39/ SE-29/ SE-39/ SE-15/400B SE-22/400B SE-15/500B SE-22/500B

6 6

7 GAMA SG GRZEJNIK STALOWY LINIA STANDARD grzejnik centralnego ogrzewania wykonany z rur stalowych o średnicy Ø 18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną oraz dodatkowe wieszaki na ręczniki na życzenie klienta może zostać pokryty powłoką chromu galwanicznego występuje także w wersji z podłączeniem bocznym ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SG-14/ G 1/2" 5,3 1,7 SG-22/ G 1/2" 8,2 2,6 SG-29/ G 1/2" 11,8 3,5 SG-39/ G 1/2" 14,4 4,9 SG-14/ G 1/2" 6,1 1,9 SG-22/ G 1/2" 9,6 2,9 SG-29/ G 1/2" 12,8 3,9 SG-39/ G 1/2" 16,9 5,4 SG-18/400B G 1/2" 6,8 2,6 SG-15/500B G 1/2" 6,9 2,5 SG-18/500B G 1/2" 7,9 2,9 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SG-14/ SG-22/ SG-29/ SG-39/ SG-14/ SG-22/ SG-29/ SG-39/ SG-18/400B SG-15/500B SG-18/500B

8 8

9 GUSTO GDL GRZEJNIK STALOWY LINIA STANDARD grzejnik centralnego ogrzewania o poprzeczkach wyprofilowanych łagodnie w kształt łuku wykonany z rur stalowych o średnicy Ø18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm przeznaczone do pomieszczeń sanitarnych i gospodarczych łączy w sobie walory użytkowe jako skuteczny wymiennik ciepła oraz estetyczne, nadając pomieszczeniu akcent nowoczesności może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoką chromu galwanicznego ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] GDL-14/ G 1/2" 6,3 2,4 GDL-22/ G 1/2" 9,9 3,0 GDL-29/ G 1/2" 13,1 4,0 GDL-39/ G 1/2" 17,5 5,2 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C GDL-14/ GDL-22/ GDL-29/ GDL-39/

10 10

11 DUAL SD GRZEJNIK STALOWY LINIA STANDARD grzejnik centralnego ogrzewania wykonany z rur stalowych o średnicy Ø18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną oraz dodatkowe wieszaki na ręczniki ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SD G 1/2" 9,9 3,1 SD G 1/2" 15,5 4,8 SD G 1/2" 20,6 6,4 SD G 1/2" 27,4 8,8 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SD SD SD SD

12 12

13 QUINTO SQ GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z profili stalowych o wymiarach 30 x 10 x 1,5mm kolektor stalowy o przekroju trójkątnym 56 x 34 x 2mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoką chromu galwanicznego ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SQ-16/ G 1/2" 11,1 3,7 SQ-21/ G 1/2" 14,6 4,9 SQ-28/ G 1/2" 19,3 6,5 SQ-21/ G 1/2" 16,4 5,3 SQ-28/ G 1/2" 21,7 7,0 SQ-16/500X G 1/2" 11,1 3,7 SQ-21/500X G 1/2" 14,6 4,9 SQ-28/500X G 1/2" 19,3 6,5 SQ-21/600X G 1/2" 16,4 5,3 SQ-28/600X G 1/2" 21,7 7,0 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SQ-16/ SQ-21/ SQ-28/ SQ-21/ SQ-28/ SQ-16/500X SQ-21/500X SQ-28/500X SQ-21/600X SQ-28/600X Występuje w wersjach z rozstawem przyłączy na 50mm umożliwiającym zastosowanie zaworu zintegrowanego. 13

14 14

15 QUINTO/Z SQ Z GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wyposażony w zintegrowany system zasilania z głowicą termostatyczną wykonany z profili stalowych o wymiarach 30 x 10 x 1,5mm kolektor stalowy o przekroju trójkątnym 56 x 34 x 2mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny w komplecie listwa maskująca ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SQ/Z - 16/ G 1/2" 12,7 3,9 SQ/Z - 21/ G 1/2" 16,2 5,1 SQ/Z - 28/ G 1/2" 20,9 6,6 SQ/Z - 21/ G 1/2" 21,0 5,5 SQ/Z - 28/ G 1/2" 23,3 7,2 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SQ/Z - 16/ SQ/Z - 21/ SQ/Z - 28/ SQ/Z - 21/ SQ/Z - 28/

16 16

17 ŁUNA SŁ GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z rur stalowych o wymiarach Ø18 x 1,2mm kolektor stalowy o przekroju trójkątnym 56 x 34 x 2mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoką chromu galwanicznego ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SŁ-14/ G 1/2" 6,3 2,0 SŁ-22/ G 1/2" 9,9 3,0 SŁ-29/ G 1/2" 13,1 4,0 SŁ-39/ G 1/2" 17,6 5,4 SŁ-29/ G 1/2" 14,5 4,4 SŁ-39/ G 1/2" 19,0 5,8 SŁ-14/500X G 1/2" 6,5 2,0 SŁ-22/500X G 1/2" 10,1 3,0 SŁ-29/500X G 1/2" 13,3 4,0 SŁ-39/500X G 1/2" 17,8 5,4 SŁ-29/600X G 1/2" 14,7 4,4 SŁ-39/600X G 1/2" 19,2 5,8 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SŁ-14/ SŁ-22/ SŁ-29/ SŁ-39/ SŁ-29/ SŁ-39/ SŁ-14/500X SŁ-22/500X SŁ-29/500X SŁ-39/500X SŁ-29/600X SŁ-39/600X Występuje w wersjach z rozstawem przyłączy na 50mm umożliwiającym zastosowanie zaworu zintegrowanego. 17

18 18

19 HANA SH GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania wykonany z profili stalowych 70 x 11 x 1,5mm kolektor stalowy o przekroju trókątnym 56 x 34 x 2mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,6 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SH-8/ G 1/2" 8,8 3,0 SH-11/ G 1/2" 12,1 4,1 SH-14/ G 1/2" 15,4 5,2 SH-11/ G 1/2" 13,9 4,7 SH-14/ G 1/2" 17,7 5,9 SH-8/500X G 1/2" 9,1 3,0 SH-11/500X G 1/2" 12,4 4,1 SH-14/500X G 1/2" 15,7 5,2 SH-11/600X G 1/2" 14,2 4,7 SH-14/600X G 1/2" 18,0 5,9 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SH-8/ SH-11/ SH-14/ SH-11/ SH-14/ SH-8/500X SH-11/500X SH-14/500X SH-11/600X SH-14/600X Występuje w wersjach z rozstawem przyłączy na 50mm umożliwiającym zastosowanie zaworu zintegrowanego. 19

20 20

21 PACO SP GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania wykonany z profili stalowych 30 x 10 x 1,5mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną występuje także w wersji z podłączeniem bocznym ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SP-16/ G 1/2" 9,8 3,4 SP-21/ G 1/2" 12,8 4,4 SP-28/ G 1/2" 17,0 5,8 SP-21/ G 1/2" 14,6 4,8 SP-28/ G 1/2" 19,4 6,3 SP-16/500X G 1/2" 9,8 3,4 SP-21/500X G 1/2" 12,8 4,4 SP-28/500X G 1/2" 17,0 5,8 SP-21/600X G 1/2" 14,6 4,8 SP-28/600X G 1/2" 19,4 6,3 SP-16/500B G 1/2" 9,8 3,4 SP-21/500B G 1/2" 12,8 4,4 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SP-16/ SP-21/ SP-28/ SP-21/ SP-28/ SP-16/500X SP-21/500X SP-28/500X SP-21/600X SP-28/600X SP-16/500B SP-21/500B Występuje w wersjach z rozstawem przyłączy na 50mm umożliwiającym zastosowanie zaworu zintegrowanego. 21

22 22

23 NEFRYT SN GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z profili stalowych o wymiarach 30 x 10 x 1,5mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SN-16/ G 1/2" 11,0 3,7 SN-21/ G 1/2" 14,4 4,8 SN-28/ G 1/2" 19,0 6,3 SN-21/ G 1/2" 16,2 5,2 SN-28/ G 1/2" 21,4 6,9 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SN-16/ SN-21/ SN-28/ SN-21/ SN-28/

24 24

25 TOPAZ ST GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z profili stalowych o wymiarach 30 x 10 x 1,5mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] ST-16/ G 1/2" 12,5 4,2 ST-21/ G 1/2" 16,4 5,5 ST-28/ G 1/2" 21,8 7,3 ST-21/ G 1/2" 18,2 5,9 ST-28/ G 1/2" 24,1 7,8 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C ST-16/ ST-21/ ST-28/ ST-21/ ST-28/

26 26

27 KANTATA SK GRZEJNIK STALOWY LINIA PREMIUM grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych, przeznaczony głównie do kuchni i na poddasze wykonany z profili stalowych 70 x 11 x 1,5mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,6 mpa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SK G 1/2" 10,0 3,6 SK G 1/2" 13,1 4,4 SK G 1/2" 17,4 5,5 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SK SK SK

28 28

29 ARABESKA SA GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z profili stalowych 70 x 11 x 1,5mm kolektor stalowy okrągły Ø 35 mm x 1,5mm wyposażony w komplet uchwytów montażowych w zestawie korek i odpowietrznik manualny ciśnienie robocze 0,6 MPa rozstaw przyłączy na 50 mm umożliwia podłączenie zaworu zintegrowanego Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SA G 1/2" 22,9 6,8 SA G 1/2" 36,0 10,6 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SA SA

30 30

31 OTTO SO GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z rur stalowych o średnicy Ø 18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SO G 1/2" 18,7 5,9 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SO

32 32

33 VENTURA SV GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o o minimalistycznej formie wykonany z profili stalowych 30 x 10 x 1,5mm kolektory semiowalne 30 x 40 x 1,5mm rozstaw przyłączy 50mm umożliwiający zastosowanie zintegrowanego zaworu z głowicą termostatyczną wyposażony w komplet uchwytów montażowych w zestawie korek i odpowietrznik manualny ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SV G 1/2" 33,9 9,9 SV G 1/2" 46,2 13,5 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SV SV

34 34

35 LAVA SL GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z rur stalowych o średnicy Ø 22 x 1,5mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny rozstaw przyłączy 50mm umożliwiający zastosowanie zintegrowanego zaworu z głowicą termostatyczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SL G 1/2" 10,2 5,5 SL G 1/2" 15,7 8,5 SL G 1/2" 21,3 11,4 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SL SL SL

36 36

37 RAPSODIA SR GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z profili stalowych 70 x 11 x 1,5mm kolektor stalowy okrągły Ø 35mm x 1,5mm wyposażony w komplet uchwytów montażowych w zestawie korek i odpowietrznik manualny ciśnienie robocze 0,6 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SR G 1/2" 27,8 8,2 SR G 1/2" 52,5 15,6 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SR SR

38 38

39 MALACHIT SM GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o fantazyjnym kształcie wykonany z profili stalowych 30 x 10 x 1,5mm kolektor stalowy okrągły Ø 35 x 1,5mm rozstaw przyłączy 50mm umożliwiający zastosowanie zintegrowanego zaworu z głowicą termostatyczną wyposażony w komplet uchwytów montażowych w zestawie korek i odpowietrznik manualny ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SM G 1/2" 24,8 7,2 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SM

40 40

41 GITARA SI GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z rur stalowych o średnicy 18 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SI G 1/2" 12,3 5,4 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SI

42 42

43 FALA SF GRZEJNIK STALOWY LINIA DESIGN grzejnik centralnego ogrzewania o przewadze walorów dekoracyjnych wykonany z rur stalowych o średnicy Ø 22 x 1,2mm kolektor stalowy semiowalny 30 x 40 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika występuje w dowolnych kolorach z palety barw dostępnych u producenta ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] SF G 1/2" 36,7 13,1 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C SF

44 44

45 ETNA ME GRZEJNIK MIEDZIANY grzejnik centralnego ogrzewania wykonany z rur miedzianych o średnicy Ø 18 x 1mm kolektor z rur miedzianych o średnicy Ø 35 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoka chromu galwanicznego występuje także w wersji z podłączeniem bocznym ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] ME-11/ G 1/2" 4,7 2 Gwint Masa Pojemność wodna [V] ME-15/ G 1/2" 5,6 2,4 ME-18/ G 1/2" 6,5 2,8 ME-21/ G 1/2" 8 3,5 ME-25/ G 1/2" 9,6 4,1 ME-29/ G 1/2" 10,8 4,5 ME-33/ G 1/2" 12,4 5,7 ME-11/ G 1/2" 4,1 1,6 ME-15/ G 1/2" 5,1 2 ME-18/ G 1/2" 5,9 2,4 ME-21/ G 1/2" 6,9 3,1 ME-25/ G 1/2" 9,1 3,6 ME-29/ G 1/2" 10,1 4,1 ME-33/ G 1/2" 11,7 5,1 ME-15/500B G 1/2" 5,6 2,4 ME-18/500B G 1/2" 6,5 2,8 ME-21/500B G 1/2" 8 3,5 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C ME-11/ ME-15/ ME-18/ ME-21/ ME-25/ ME-29/ ME-33/ ME-11/ ME-15/ ME-18/ ME-21/ ME-25/ ME-29/ ME-33/ ME-15/500B ME-18/500B ME-21/500B

46 46

47 GAYA MG GRZEJNIK MIEDZIANY grzejnik centralnego ogrzewania wykonany z rur miedzianych o średnicy Ø 18 x 1mm kolektor z rur miedzianych o średnicy Ø 35 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoką chromu galwanicznego ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] MG G 1/2" 4,3 1,8 MG G 1/2" 5,3 2,2 MG G 1/2" 6,1 2,6 MG G 1/2" 7,1 3,3 MG G 1/2" 9,3 3,7 MG G 1/2" 10,3 4,2 MG G 1/2" 11,9 5,2 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C MG MG MG MG MG MG MG

48 48

49 DELTA MD GRZEJNIK MIEDZIANY grzejnik centralnego ogrzewania wykonany z rur miedzianych o średnicy Ø 18 x 1mm kolektor z rur miedzianych o średnicy Ø 35 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] MD G 1/2" 7,2 2,6 MD G 1/2" 9,3 3,9 MD G 1/2" 11,2 4,7 MD G 1/2" 12,9 5,6 MD G 1/2" 15,2 6,6 MD G 1/2" 17,4 4,5 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C MD MD MD MD MD MD

50 50

51 ŁUK MŁ GRZEJNIK MIEDZIANY grzejnik centralnego ogrzewania wykonany z rur miedzianych o średnicy Ø 18 x 1mm kolektor z rur miedzianych o średnicy Ø 35 x 1,5mm wyposażony w komplet uchwytów montażowych teleskopowych umożliwiających regulację odległości pomiędzy powierzchnią ściany a płaszczyzną grzejnika w zestawie korek i odpowietrznik manualny może zostać dodatkowo wyposażony w grzałkę elektryczną na życzenie klienta może zostać pokryty powłoką chromu galwanicznego ciśnienie robocze 0,9 MPa Wysokość Szerokość [L] Głębokość [T] Rozstaw przyłączy [D] Gwint Masa Pojemność wodna [V] MŁ G 1/2" 4,5 1,9 MŁ G 1/2" 5,4 2,3 MŁ G 1/2" 6,3 2,7 MŁ G 1/2" 7,8 3,4 MŁ G 1/2" 9,4 3,9 MŁ G 1/2" 10,6 4,4 MŁ G 1/2" 12,2 5,4 ΔT=60K 90/70/20 C ΔT=50K 75/65/20 C ΔT=40K 75/55/25 C ΔT=30K 55/45/20 C MŁ MŁ MŁ MŁ MŁ MŁ MŁ

52 AKCESORIA ZAWORY LINIA MINI LINIA EXCLUSIIVE LINIA ELEGANT BIAŁY BIAŁY CHROM SATYNOWY CHROM SATYNOWY CHROM GALWANICZNY CHROM GALWANICZNY BIAŁY CHROM SATYNOWY CHROM GALWANICZNY GRZAŁKI BIAŁA CHROM SATYNOWY CHROM GALWANICZNY WIESZAKI OKRĄGŁY PŁASKI PROSTY 52

53 INFORMACJE TECHNICZNE JAK DOBRAĆ GRZEJNIK? Grzejniki drabinkowe firmy Mika Plus to ponad 100 modeli o zróżnicowanej wydajności cieplnej i kolorystyce. Jednym z najważniejszych elementów warunkujących zadowolenie klientów jest właściwy dobór mocy grzejnika. Aby należycie określić zapotrzebowanie ciepła w poszczególnych pomieszczeniach, należy uwzględnić: temperaturę wody zasilającej grzejniki temperaturę wody wypływającej z grzejnika temperaturę powietrza w pomieszczeniu ogrzewanym Właściwy wybór umożliwia opracowana specjalnie dla każdego modelu tabela doboru mocy. Dla pomieszczeń typu łazienka, w.c., przedpokoje należy przyjąć zapotrzebowanie 100 W 130 W na metr kwadratowy powierzchni. Grzejniki współpracują praktycznie z każdym systemem instalacji centralnego ogrzewania. GRZAŁKA ELEKTRYCZNA I CO DALEJ? Do każdego z tych grzejników można zamontować grzałkę elektryczną, która pozwala efektywnie wykorzystać grzejnik poza sezonem grzewczym. Właściwe działanie grzejnika zapewnia odpowiednio dobrana moc grzałki. Powinna ona być o 1/3 niższa w stosunku do mocy grzejnika, biorąc za właściwe moce katalogowe grzałki i moc grzejnika dla T=60. Zapobiegnie to przegrzaniu lub uszkodzeniu. Grzałka elektryczna może być zamontowana jedynie w jednym z dolnych otworów grzejnika z zastosowaniem trójnika lub bezpośrednio. Przed włączeniem grzałki do prądu należy się upewnić, czy grzejnik jest wypełniony wodą. MONTAŻ, POWIERZCHNIA Grzejniki miedziane i stalowe drabinkowe firmy Mika Plus wyposażone są w uchwyty umożliwiające łatwy i szybki montaż. Do produkcji użyto wysokiej jakości rur miedzianych lub stalowych, co przyczyniło się do powstania produktów trwałych i efektywnych. Malowane farbą proszkową poprzedza kilkustopniowy chemiczny proces przygotowania powierzchni, co pozwala uzyskać idealną i trwałą powłokę, standardowo w kolorze białym RAL WARUNKI EKSPLOATACJI GRZEJNIKÓW czynnik grzewczy: woda maksymalna temperatura wody: 95 ciśnienie próbne: 0,9 1,3 MPa ciśnienie robocze: 0,6 0,9 MPa WYPOSAŻENIE korek odpowietrznik manualny komplet uchwytów montażowych OPAKOWANIE rękaw foliowy karton z tektury falistej 53
