315F L. Koparka hydrauliczna. Silnik Model silnika. Napęd Maksymalna prędkość jazdy Maksymalna siła uciągu Masa Maksymalna masa eksploatacyjna

Transkrypt

1 315F L Koparka hydrauliczna Silnik Model silnika Moc użyteczna ISO Moc użyteczna ISO 9249/SAE J1349 Cat C4.4 ACERT 74 kw (101 km) 72 kw (98 km) Napęd Maksymalna prędkość jazdy Maksymalna siła uciągu Masa Minimalna masa eksploatacyjna Maksymalna masa eksploatacyjna 5,5 km/h 112 kn kg kg

2 Wprowadzenie Nowa koparka o małym promieniu obrotu Cat 315F jest wyposażona w silnik C4.4 ACERT spełniający normy EPA Tier 4 Final (USA) i Stage IV (UE). Współpracuje on z nowoczesnym układem hydraulicznym reagującym na każde polecenie. Każde poruszenie joysticków realizuje się naturalnym ruchem, co zapewnia płynną, kontrolowaną moc umożliwiającą realizację zadań szybko, precyzyjnie i pewnie. Jeśli dodatkowo wziąć pod uwagę solidną i dobrze wyważoną konstrukcję, komfortowe środowisko pracy operatora, punkty serwisowe ułatwiające konserwację, układ kontroli nachylenia Cat Grade Control, pomocny w precyzyjnym profilowaniu płaszczyzn lub pochyłości, oraz bogaty wybór osprzętu roboczego Cat, który umożliwia szybkie wykonywanie różnych zadań, nie sposób znaleźć lepiej skonstruowanej, bardziej niezawodnej i wszechstronnej koparki w tej klasie dowolnego producenta i w dowolnym miejscu na świecie. Podsumowując: jeśli Twoja praca odbywa się w ciasnych miejscach i wymagana jest absolutnie najwyższa wydajność przy najniższych, możliwych do uzyskania w koparce 15-tonowej, kosztach jednostkowych, wybierz model Cat 315F. Twoja satysfakcja będzie więcej niż duża. Spis treści Hydraulika... 4 Silnik... 6 Mały promień obrotu... 7 Stanowisko operatora... 8 Osprzęt... 9 Zintegrowane technologie Przedni układ zawieszenia osprzętu Elementy konstrukcyjne i podwozie Obsługa serwisowa Bezpieczeństwo Kompleksowa obsługa klienta Zrównoważone rozwiązania Dane techniczne Wyposażenie standardowe Wyposażenie dodatkowe

3

4 Hydraulika Układ hydrauliczny umożliwia szybkie, precyzyjne i wydajne przemieszczanie materiałów, skał i odpadów. 4

5 Mocna, szybko reagująca konstrukcja Model 315F wyposażono w układ hydrauliczny z ujemną regulacją przepływu, który zapewnia wrażenia i reakcję jak w przypadku zaworu pracującego w obwodzie otwartym oraz wydajność jak w przypadku zaworu pracującego w obwodzie zamkniętym. W uproszczeniu zmniejsza on przepływ w pompie przy wzroście ciśnienia i na odwrót. W rezultacie pompa i zawór współpracują ze sobą, zapewniając mniejsze zużycie energii oraz mniejsze zużywanie się elementów. Logiczny rozkład Wszystkie główne podzespoły hydrauliczne są strategicznie ulokowane obok siebie. Takie położenie ogranicza straty związane z tarciem i spadki ciśnienia, czego efektem jest większa moc hydrauliczna, zapewniająca udźwig wystarczający do wykonania najtrudniejszych prac. Zawory o zwiększonej wydajności Model 315F L wyposażono w główny zawór sterujący typu "back-to-back", a korzyść będzie wynikać ze zmniejszonych strat ciśnienia i zużycia paliwa na skutek mniejszej odległości pokonywanej przez olej. Maszynę wyposażono również w specjalne zawory wysięgnika i ramienia, które powodują recyrkulację przepływu oleju w siłownikach podczas pracy, zamiast kierować go z powrotem do zbiornika. Zawory przyczyniają się do oszczędności energii, ale ich główną funkcją jest przekazywanie większych ilości oleju do innych funkcji, dzięki czemu skraca się czas trwania cyklu i zwiększa produktywność. Filtr zapewniający większą ochronę i wydajność Filtr kapsułowy zaprojektowano z myślą o usuwaniu zanieczyszczeń i unikaniu zabrudzenia układu oraz przypadkowego rozlania. Niezależny filtr z możliwością łatwej konserwacji można w łatwy sposób wymontować za pomocą prostego klucza. Może on usuwać zanieczyszczenia nawet tak małe jak beta 10 cząsteczki tak małe, że nie widać ich gołym okiem. Czujnik informuje o zapchaniu lub przekroczeniu określonego poziomu ciśnienia, dzięki czemu można podjąć stosowne działania. Filtr spustowy Filtr spustowy to dodatkowe zabezpieczenie przed zanieczyszczeniem oferowane przez koparki 315F. Filtr spustowy, umieszczony w przedziale pompy za filtrem w obwodzie sterującym, oczyszcza dren kadłuba z zanieczyszczeń z pompy głównej, silnika mechanizmu obrotu i silników układu jezdnego a wszystko to w celu wydłużenia okresu eksploatacji pomp i silników oraz wydłużenia czasu pracy bez przestojów. 5

6 Silnik Mocny, wydajny i niezawodny, spełnia codzienne oczekiwania użytkownika Sprawdzona technologia Każdy silnik ACERT spełniający wymogi normy Tier 4 Final i Stage IV jest wyposażony w sprawdzone układy: elektroniczny, paliwowy, doprowadzania powietrza i oczyszczania gazów spalinowych. Zastosowanie sprawdzonych technologii pozwala nam sprostać wysokim oczekiwaniom klientów w zakresie wydajności, ekonomiki paliwowej, niezawodności i trwałości. Poniżej przedstawiamy listę rezultatów, których można oczekiwać: Wysoka wydajność w wielu różnych zastosowaniach. Niezawodność dzięki zastosowaniu sprawdzonych rozwiązań i prostocie konstrukcji. Maksymalny czas pracy bez przestojów i ograniczenie kosztów dzięki wsparciu technicznemu dealerów Cat. Zmniejszenie uciążliwości procesu regeneracji filtra cząstek stałych, niewymagające interwencji operatora. Wysoka trwałość i długi okres eksploatacji. Taka sama wysoka moc i czułość. Możliwość stosowania paliwa biodiesel to kolejne rozwiązanie pozwalające obniżyć koszty paliwa. 6

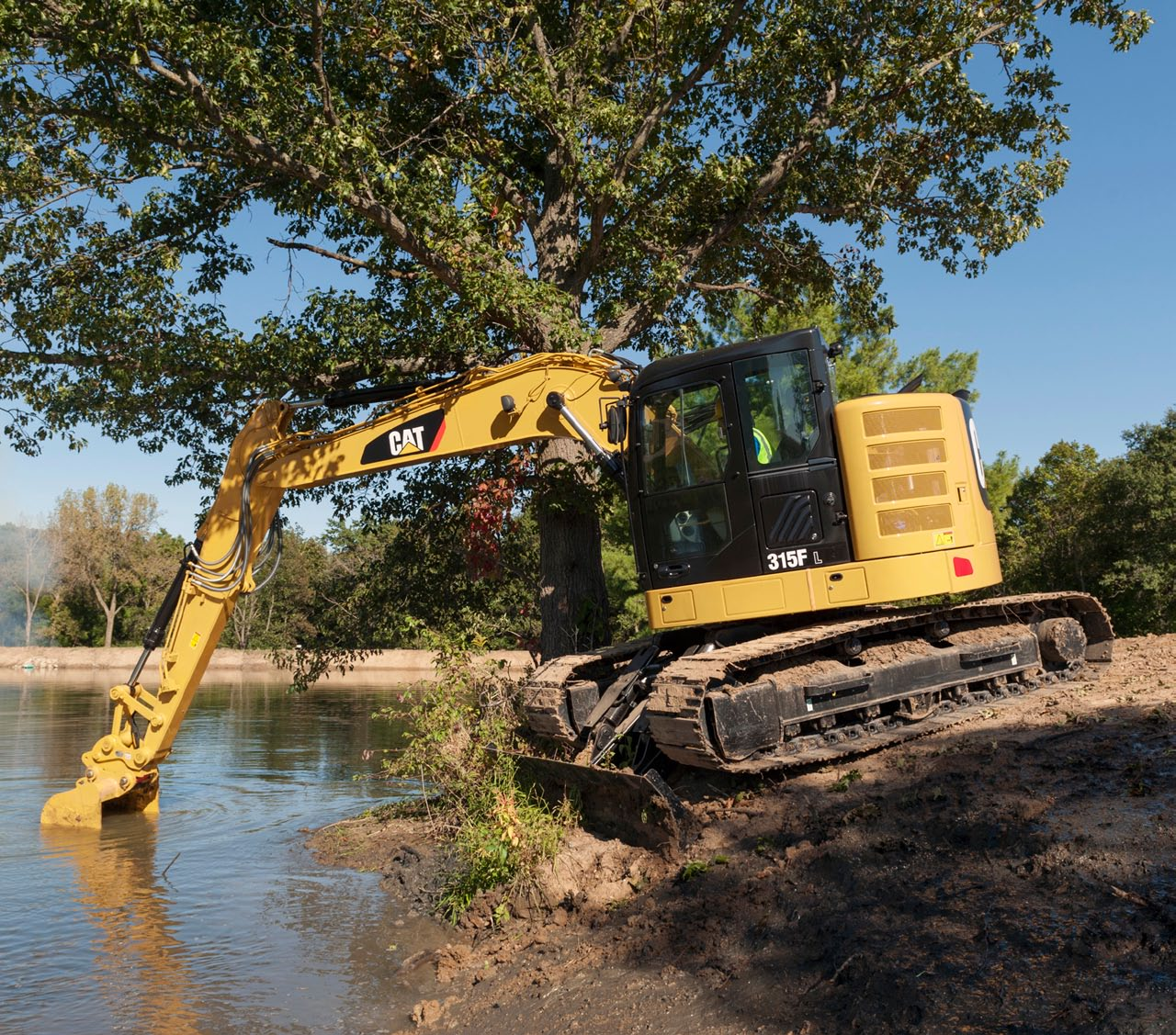

7 Mały promień obrotu Rozmiar odpowiedni do ciasnych przestrzeni Wygoda i pewność Niewielki promień obrotu koparki 315F L sprawia, że jest ona idealnym rozwiązaniem do pracy w ograniczonych przestrzeniach, takich jak drogi z zamkniętymi pasami, miejsca obok budynków lub innych struktur, których nie wolno uszkodzić. Dzięki przedniemu promieniowi obrotu przedniego układu zawieszenia osprzętu wynoszącemu 2,27 m i promieniowi obrotu rufy wynoszącemu 1530 mm, maszyna może kopać, obracać się i zrzucać w przestrzeni roboczej wielkości 3,8 m. Po obrocie o 90 stopni i pracy z boku, jedynie 135 mm przeciwwagi wystaje poza szerokość gąsienic, co pozwala przybliżyć ciężarówki i bariery do maszyny. Praca z mocą W przeciwieństwie do maszyny ze standardowym promieniem obrotu, wysięgnik maszyny 315F jest kierowany w kierunku jej środka. Pozwala to nie tylko zredukować promień obrotu przedniego układu zawieszenia osprzętu, ale również dzięki zwiększeniu stabilności umożliwia podnoszenie cięższych ładunków z przodu maszyny. Komfortowe warunki pracy Maszyna jest wyposażona w pełnowymiarową kabinę z certyfikowaną konstrukcją ROPS. Dzięki niskim poziomom hałasu, dobrej widoczności, wygodnemu dostępowi do przełączników i elementów obsługowych oraz w pełni regulowanemu fotelowi można wygodnie pracować przez cały dzień. 7

8 Stanowisko operatora Operatorzy docenią niezwykle cichą i wygodną kabinę. Bezpieczna i cicha kabina Kabina z konstrukcją chroniącą przed skutkami przewrócenia się maszyny (ROPS) zapewnia bezpieczeństwo podczas pracy. Jest także wygodna, ponieważ zamontowano ją na wzmocnionej ramie za pomocą specjalnych elementów wibroizolacyjnych, które tłumią drgania i hałas. Specjalna podsufitka i uszczelnienia sprawiają, że kabina jest cicha jak we współczesnych półciężarówkach. Komfortowy fotel Fotel z zawieszeniem pneumatycznym i podgrzewaniem. Fotel jest wyposażony w regulację oparcia, ustawienia dolnej i górnej części oraz wysokości i nachylenia, aby każdy operator mógł pracować wydajnie w komfortowych warunkach. Funkcje schładzania i ogrzewania wnętrza kabiny Powietrze przefiltrowane w układzie automatycznej klimatyzacji jest doprowadzane do kabiny przez liczne nawiewy. Powietrze przepływa w stronę podłogi, za fotelem operatora oraz przed nim. Takie rozwiązanie znacząco podnosi komfort pracy zarówno przy wysokiej, jak i niskiej temperaturze otoczenia. Wygodne w obsłudze elementy sterowania Konsole joysticków można dostosować do indywidualnych preferencji, aby podnieść komfort i wydajność pracy w ciągu dnia. Podłokietniki podnoszą się i opuszczają teleskopowo jak siodełko roweru. Joysticki przeznaczone do kontroli osprzętu są wyposażone w przyciski umożliwiające pracę z chwytakiem o przepływie dwukierunkowym, pokrętłami i nożycami. Na prawym joysticku znajduje się przycisk pozwalający zmniejszyć prędkość obrotową silnika, kiedy maszyna nie pracuje pod obciążeniem. Pierwsze naciśnięcie powoduje obniżenie prędkości obrotowej, a kolejne ustawienie jej z powrotem na poziomie odpowiednim dla normalnej pracy. Przydatny monitor Podświetlany monitor LCD jest czytelny i prosty w obsłudze. Możliwość zaprogramowania go nawet w 44 językach stanowi odpowiedź na zapotrzebowanie wynikające ze zróżnicowanej narodowościowo siły roboczej. Na monitorze wyraźnie wyświetlają się najistotniejsze informacje potrzebne do wydajnej i sprawnej pracy. Dodatkowo pokazuje on obraz z należącej do wyposażenia standardowego kamery tylnej, dzięki czemu operator jest w stanie kontrolować sytuację w całym obszarze wokół maszyny i jednocześnie skoncentrować się na bezpiecznej pracy. Duży schowek i zasilanie dodatkowe Schowki są usytuowane z przodu i z tyłu oraz przy konsolach bocznych kabiny. Uchwyt na napoje jest przystosowany do dużego kubka z uchem, a na półce za fotelem można przechowywać duże pojemniki na żywność lub skrzynki narzędziowe. Dla wygody operatora w pobliżu głównych schowków umieszczono dwa gniazda 12 V, które umożliwiają zasilanie urządzeń elektronicznych, takich jak odtwarzacz MP3, telefon komórkowy czy tablet. 8

9 Osprzęt Osprzęt roboczy zwiększający wydajność i zyski Maksymalne wykorzystanie maszyny Szeroka gama różnorodnego osprzętu Cat Work Tools umożliwia poprawę wydajności roboczej. Szybka wymiana osprzętu roboczego Szybkozłącze pozwala na sprawną wymianę osprzętu. Złącze z uchwytem sworzniowym Cat stanowi bezpieczny sposób na ograniczenie przestojów w pracy oraz podniesienie elastyczności miejsca pracy i ogólnej produktywności. 1 Kopanie, wykańczanie, ładowanie i zagęszczanie Szeroka gama łyżek pozwala sprostać wielu różnym wyzwaniom od wybierania zewnętrznej warstwy gruntu po kopanie w bardzo twardym podłożu. Łyżki nadają się idealnie do prac wykończeniowych i do profilowania powierzchni. Sprawdzają się też przy zagęszczaniu podłoża i płytkim skarpowaniu. Z kolei płyta zagęszczająca Cat przygotowuje teren do następnego etapu prac. 2 Możliwość skonfigurowania maszyny do pracy z jeszcze wyższą wydajnością Dealer Cat pomoże w dobraniu zestawów hydraulicznych zapewniających optymalną obsługę osprzętu Cat Work Tool. Pozwala to wydłużyć czas pracy bez przestojów oraz zwiększyć zyski. Obsługę techniczną wszystkich narzędzi roboczych zapewnia ta sama sieć dealerów Cat, która serwisuje nasze maszyny. 1) Łyżka standardowa (GD) 2) Łyżka wzmocniona (HD) 9

10 Zintegrowane technologie Monitoruj, kontroluj i usprawniaj sposób wykonywania prac Portal Cat Connect w inteligentny sposób wykorzystuje technologię i usługi w celu poprawy wydajności w miejscu pracy. Dane pochodzące z maszyn wyposażonych w różnego rodzaju technologie zapewniają lepszy i pełniejszy niż dotychczas wgląd w posiadany osprzęt oraz wykonywane zadania. Technologie dostępne za pośrednictwem portalu Cat Connect zapewniają udoskonalenia w następujących kluczowych dziedzinach: WYPOSAŻENIE ZARZĄDZANIE Zarządzanie flotą maszyn pozwalają na wydłużenie czasu pracy i obniżenie kosztów. WYDAJNOŚĆ Wydajność pozwalają monitorować produkcję oraz zarządzać wydajnością w miejscu pracy. BEZPIECZEŃSTWO Bezpieczeństwo zapewniają większą ilość informacji pozwalających na bezpieczniejszą pracę personelu oraz sprzętu. Technologie LINK Technologie LINK, takie jak Product Link, są ściśle zintegrowane z maszyną i służą do bezprzewodowej transmisji kluczowych informacji na jej temat, w tym położenia, liczby roboczogodzin, zużycia paliwa, czasu bezczynności oraz kodów zdarzeń. System Product Link/VisionLink Łatwy dostęp do danych Product Link poprzez internetowy system VisionLink zapewnia wgląd w parametry wydajności maszyny lub całej floty. Te informacje ułatwiają podejmowanie trafniejszych decyzji, umożliwiając zwiększenie wydajności w miejscu pracy i ograniczenie kosztów eksploatacji. 10

11 Technologie GRADE Technologie GRADE łączą cyfrowe dane projektu i układ nawigacji w kabinie, pozwalając skutecznie i dokładnie uzyskać docelowe nachylenie i praktycznie eliminując konieczność korzystania z tradycyjnych pomiarów nachylenia powierzchni i palikowania terenu. W efekcie wzrasta wydajność, maszyna wykonuje prace szybciej i przy mniejszej liczbie cykli, co obniża zużycie paliwa, a tym samym koszty obsługi. Układ kontroli głębokości i nachylenia Cat Grade Control Depth and Slope Wbudowany fabrycznie układ kontroli nachylenia Cat Grade Control pozwala kontrolować położenie krawędzi łyżki w dwóch płaszczyznach, ułatwiając precyzyjne tworzenie płaszczyzn i nachyleń. Informacja o wysokości i kąta pochylania łyżki w czasie rzeczywistym widoczna jest na czytelnym wyświetlaczu operatora i dokładnie wskazuje, jak ustawić łyżkę, aby praca była jeszcze bardziej dokładna. Szybko reagujące czujniki przekazują natychmiast informacje zwrotne, a opcjonalne przyciski na zintegrowanym joysticku ułatwiają szybką regulację osprzętu, pozwalającą tworzyć jednolite, dobrze wykonane nachylenia. Istnieje możliwość skonfigurowania alarmów ostrzegających operatora, gdy układ zawieszenia osprzętu lub łyżka osiągną ustalone wcześniej parametry wysokości lub głębokości, na przykład podczas prac w obszarach z niskim stropem lub w pobliżu przewodów wodociągowych. Układ eliminuje konieczność stosowania tradycyjnych pomiarów nachylenia powierzchni i palikowania terenu, zmniejszając liczbę wymaganych pracowników i zwiększając bezpieczeństwo prac. Sprawdza się najlepiej w prostych pracach w dwóch płaszczyznach, takich jak kopanie piwnic lub tworzenie stromych nachyleń. W przypadku konieczności zastosowania kontroli w 3D możliwa jest łatwa aktualizacja do systemu AccuGrade. Układ Cat AccuGrade Układ AccuGrade montowany przez dealera ułatwia prowadzenie osprzętu w trzech wymiarach, pozwalając wykonywać złożone cięcia i kontury, co eliminuje konieczność stosowania tradycyjnych pomiarów nachylenia powierzchni i palikowania terenu. Oddzielny monitor wyświetla cyfrowy projekt prac oraz żądane położenie i wzniesienie krawędzi łyżki w trzech wymiarach, dokładnie wskazując miejsce oraz intensywność kopania lub zasypywania. Rozwiązanie typu "plug and play" sprawia, że modernizacja modelu 315F L jest bardzo prosta. W ofercie znajdują się m.in. system nawigacji satelitarnej (GNSS) przeznaczony do wykonywania rozbudowanych projektów lub rozwiązania Universal Total Station (UTS) do prac w obszarach o ograniczonej dostępności sygnału. 11

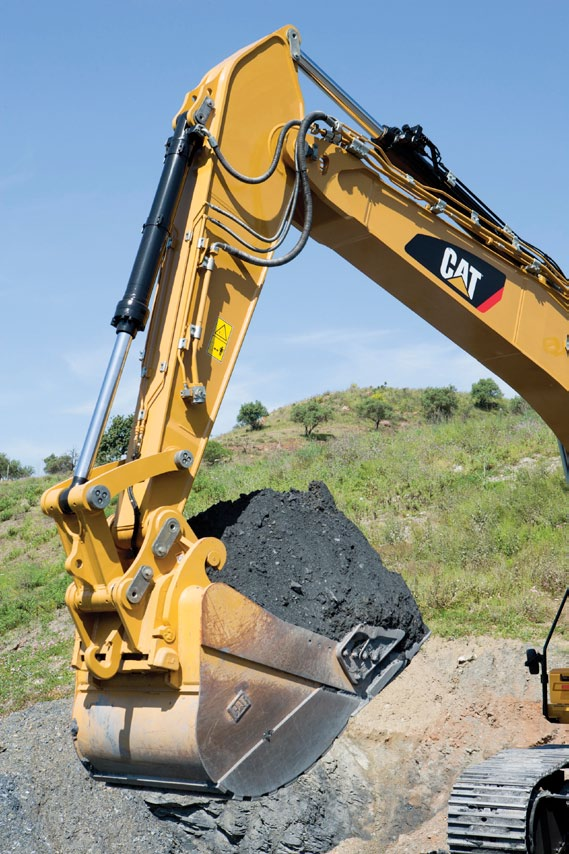

12 Przedni układ zawieszenia osprzętu Gotowość do pracy zarówno w ograniczonej przestrzeni, jak i wymagającej sięgania daleko Ogniwa i sworznie Łącznik napędowy między ramieniem i łyżką został zaprojektowany pod kątem ciężkiego podnoszenia i długotrwałego ciągnięcia. Dzięki zintegrowanemu uchu do podnoszenia łącznik napędowy zwiększa udźwig maszyny poprzez obniżenie punktu załadunku i zmaksymalizowanie mocy przenoszonej na siłowniki wysięgnika. Wszystkie sworznie w zawieszeniu przednim poddano galwanizacji, co zapewniło dużą odporność na zużycie i korozję. Duże sworznie równomiernie rozkładają masę ładunku, aby zapewnić dłuższą żywotność sworzni, wysięgnika i ramienia. Booms & Sticks Dostępne są dwa rodzaje wysięgników, które pozwalają wykonywać różnego rodzaju zadania. Wysięgnik długi wysięgnik długi zapewnia ogromną wszechstronność i duży dostępny obszar roboczy, znakomicie sprawdza się w zastosowaniach takich jak kopanie, przenoszenie skał czy wykonywanie niezliczonej liczby zadań przy użyciu hydraulicznego osprzętu roboczego Cat. Wysięgnik dwuczęściowy (tylko w krajach europejskich) wyróżnia się ogromną elastycznością i wszechstronnością dostępnego zakresu ruchów roboczych. Wysięgnik może zostać ustawiony pod kątem od 90, gdy jest całkowicie wsunięty, aż do 180, gdy jest całkowicie wysunięty. Wysięgnik długi jest oferowany w dwóch (2) konfiguracjach ramienia: R2,1 m i R2,5 m. Designed To Last Wszystkie wersje wysięgników i ramion są wyposażone w grube przegrody wewnętrzne, które zwiększają trwałość konstrukcji. Ponadto każda z nich jest poddawana kontroli ultradźwiękowej pozwalającej zweryfikować jakość i niezawodność. W strefach wysokich naprężeń, takich jak szczyt i podstawa wysięgnika czy siłowniki wysięgnika i ramienia, zastosowano części odlewane i kute, które są połączone z dużymi konstrukcjami skrzynkowymi wyposażonymi w grube płyty wzmacniające. Twój dealer Cat pomoże Ci dobrać konfigurację optymalnie dostosowaną do Twoich potrzeb. Model 315F L może być wyposażony w wysięgnik długi i dwa (2) typy ramion: R2,5 m i R3,0 m. Ramię Ramię R3,0 m sprawdza się najlepiej przy kopaniu głębokich rowów, pracach wymagających większego zasięgu i załadunku samochodów ciężarowych. Ramię R2.5 m zapewnia większą siłę odspajania i zwiększoną wydajność podczas prac wykonywanych głównie za pomocą hydrauliczno-mechanicznego osprzętu roboczego. 12

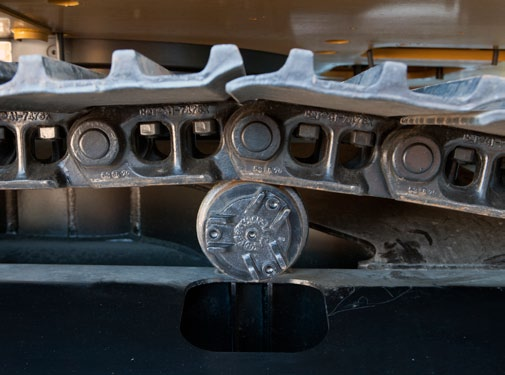

13 Elementy konstrukcyjne i podwozie Ta niezwykle wytrzymała maszyna umożliwia wykonywanie najtrudniejszych zadań. Model 315F L to świetnie skonstruowana i wyjątkowo trwała maszyna. Rama górna jest wyposażona w specjalne elementy mocujące, które służą do podtrzymywania kabiny o dużej wytrzymałości. Została ona wzmocniona w miejscach narażonych na największe naprężenia, takie jak mocowania podstawy wysięgnika i obrzeża. Ramy gąsienic są przymocowane do korpusu przy użyciu masywnych śrub, a zastosowane dodatkowe śruby jeszcze bardziej zwiększają siłę kopania maszyny, co przekłada się na większą wydajność. Wytrzymałe podwozie Podwozie modelu 315F L przyczynia się w znaczący sposób do bardzo dużej stabilności i wytrzymałości maszyny. Wykonane ze stali o dużej wytrzymałości na rozciąganie płyty gąsienicowe, ogniwa, rolki gąsienic, koła napinające i zwolnice gwarantują długi okres eksploatacji. Ogniwo gąsienicy Cat GLT2 chroni ruchome części maszyny poprzez zatrzymywanie wewnątrz wody, zanieczyszczeń oraz smaru, zapewniając w ten sposób korzyści w postaci dłuższego okresu eksploatacji maszyny oraz redukcji hałasu podczas jazdy. Dostępne opcjonalnie osłony prowadnic pomagają utrzymać prostoliniowe ustawienie gąsienic, a tym samym maksymalizują ogólną wydajność maszyny. Dzieje się tak niezależnie od typu nawierzchni zarówno na podłożu płaskim, twardym i skalistym, jak i na stromym, wilgotnym i błotnistym. Znakomite wyważenie Model 315F L jest wyposażony w przeciwwagę o masie 3,56 t. Zaokrąglona, w celu zminimalizowania wielkości zwisu, przeciwwaga jest przymocowana bezpośrednio do ramy głównej za pomocą masywnych bolców zapewniających maksymalną sztywność. Dodatkowo ma ona zintegrowaną obudowę chroniącą standardową kamerę tylną w maszynie. 13

14 Obsługa serwisowa Konstrukcja ułatwiająca i przyspieszająca wykonywanie czynności serwisowych Monitoring pokładowy Model 315F jest wyposażony w układ monitorujący stan przed uruchomieniem silnika, który umożliwia kontrolowanie cieczy chłodzącej, oleju hydraulicznego i oleju silnikowego wewnątrz kabiny. Monitor informuje również o konieczności wymiany płynów i filtrów, aby zapewnić doskonały stan techniczny maszyny. Bezpieczny, wygodny dostęp Dostęp do najczęściej serwisowanych podzespołów, takich jak przyłącza obiegów cieczy eksploatacyjnych czy punkty smarowania, oraz do licznika motogodzin wewnątrz kabiny można łatwo i wygodnie uzyskać z poziomu podłoża. Filtry są zgrupowane w celu usprawnienia serwisowania. Szerokie drzwiczki serwisowe i wytrzymały osprzęt do ich otwierania wszystko to upraszcza pracę i czyni ją bezpieczniejszą. Świeże rozwiązanie Filtr świeżego powietrza jest wygodnie umiejscowiony z boku kabiny, dzięki czemu dostęp do niego i wymiana nie nastręczają żadnych trudności. Jest zabezpieczony zamykanymi drzwiczkami, które można otworzyć wyłącznie kluczykiem zapłonowym. Rozwiązanie zasilania układu paliwowego Mieszcząca się w swoim przedziale elektryczna pompa zasilająca układ paliwowy eliminuje konieczność ręcznego zalewania układu paliwowego po wymianie filtra. Eliminuje to także ryzyko zanieczyszczenia paliwa poprzez zapobieganie powrotowi nieprzefiltrowanego paliwa podczas wymiany filtrów. Więcej korzyści serwisowych Przewody spustowe pod maszyną pozwalają w łatwy sposób usunąć wodę oraz osad podczas rutynowych przeglądów. Umożliwiają one również wymianę oleju bez konieczności stosowania specjalistycznych narzędzi lub ryzyka rozlania. To samo dotyczy wbudowanego wskaźnika poziomu paliwa, który zapobiega przepełnieniu zbiornika. 14

15 Bezpieczeństwo Ochrona operatora dzień po dniu Bezpieczna i cicha kabina Kabina z konstrukcją ROPS zapewnia bezpieczne środowisko pracy pod warunkiem prawidłowego zajęcia miejsca w kabinie i zapięcia pasów. Jest także wygodna, ponieważ zamontowano ją na wzmocnionej ramie za pomocą specjalnych elementów wibroizolacyjnych, które tłumią drgania i hałas. Specjalna podsufitka oraz uszczelnienie zapewniają dodatkowe tłumienie dźwięku. Bezpieczne punkty podparcia Do kabiny oraz przedziałów prowadzi kilka dużych stopni. Przedłużone poręcze i barierki oraz zdejmowane płyty antypoślizgowe umożliwiają bezpieczne wejście na górną platformę. Płyty antypoślizgowe ograniczają niebezpieczeństwo poślizgnięcia się, niezależnie do warunków pogodowych. Doskonała widoczność Duża powierzchnia szklana zapewnia doskonałą widoczność zarówno z przodu maszyny, jak i po bokach. Montowana standardowo kamera tylna umożliwia kontrolowanie obszaru z tyłu maszyny na monitorze. Dostępna konfiguracja z oknem dzielonym obejmuje okno górne z uchwytami, które pozwalają operatorowi przesunąć je w górę, oraz okno dolne, które można wymontować i zamocować na wewnętrznej ścianie korpusu kabiny. Duże okno dachowe zapewnia doskonałą widoczność, a także może służyć jako wyjście awaryjne. Opcje osłon Model 315F można wyposażyć w kilka opcji osłon. Oto kilka z nich: Układ ochrony przed spadającymi przedmiotami (FOGS) Osłony chroniące przed wandalami Dolne osłony o dużej wytrzymałości Osłony prowadnic gąsienic Inteligentne oświetlenie Reflektory halogenowe zapewniają skuteczne oświetlenie otoczenia. Oświetlenie kabiny oraz wysięgnika można zaprogramować w taki sposób, aby pozostawało włączone jeszcze przez maksymalnie 90 sekund po wyłączeniu silnika, co ułatwia operatorowi bezpieczne opuszczenie maszyny. 15

16 Kompleksowa obsługa klienta Wsparcie, na którym można polegać Porady ekspertów, którym można zaufać Do czego ma służyć maszyna i jaki osprzęt będzie potrzebny? Jaki rodzaj pracy będzie dominujący? Dealerzy Cat zawsze służą pomocą przy doborze maszyn. Umowy serwisowe dopasowane do oczekiwań klienta Dealerzy Cat oferują różnorodne formy kontraktów serwisowych, a dzięki ścisłej współpracy z klientem opracowują programy, które najlepiej spełniają jego indywidualne potrzeby. Aby jak najlepiej chronić inwestycję, programami tymi można objąć całą maszynę wraz z osprzętem roboczym. Części zawsze i wszędzie tam, gdzie są potrzebne Dealerzy Cat wyszukują części, korzystając z ogólnoświatowej sieci, co maksymalizuje dostępność maszyny. Ponadto można sporo zaoszczędzić, stosując regenerowane części zamienne marki Cat. Techniki pracy pomagające zwiększyć zyski Doskonalenie technik pracy może zwiększyć zyski. Dealerzy Cat dysponują filmami instruktażowymi, literaturą i rozwiązaniami wspomagającymi klientów w podnoszeniu wydajności pracy. Firma Caterpillar oferuje również szkolenia na symulatorach i szkolenia dla operatorów, które pomagają uzyskać maksymalny zwrot z inwestycji. Opcje finansowania dopasowane do potrzeb klienta Należy wziąć pod uwagę opcje finansowania oraz bieżące koszty eksploatacji. Warto także zapoznać się z usługami oferowanymi przez dealerów, które mogą zostać uwzględnione w cenie maszyny. Pozwalają one na długoterminowe obniżenie kosztów posiadania i eksploatacji. Najlepsze rozwiązania na dziś i jutro Naprawiać, regenerować czy wymieniać? Dealerzy Cat pomagają klientom w oszacowaniu kosztów, co pozwoli podjąć najlepszą możliwą decyzję dla swojej działalności. 16

17 Zrównoważone rozwiązania Z myślą o przyszłych pokoleniach Silnik C4.4 ACERT spełnia wymogi norm emisji spalin Tier 4 Final i Stage IV. Do zasilania silnika modelu 315F L można używać oleju napędowego ULSD (o bardzo niskiej zawartości siarki, 10 ppm lub niższej) oraz mieszanki paliwa biodiesel (do B20) z olejem napędowym ULSD spełniającej wymagania normy ASTM Podczas tankowania wskaźnik przepełnienia podnosi się i w odpowiednim momencie informuje operatora o napełnieniu zbiornika, aby nie doszło do rozlania paliwa. Dzięki zastosowaniu unikatowego filtra oleju silnikowego wyeliminowano konieczność wymieniania lakierowanych metalowych obudów i pokryw aluminiowych. Teraz do odkręcanej obudowy trafia wymienny wkład filtra, który po zużyciu można wyjąć i przekazać do spopielenia, aby ograniczyć do minimum ilość odpadów. Konstrukcja maszyny umożliwia przebudowę najważniejszych układów i regenerację głównych podzespołów, co pozwala zmniejszyć ilość odpadów i obniżyć koszty wymiany. Model 315F L wyróżnia się wysoką sprawnością i wydajnością, a zastosowane w nim rozwiązania konstrukcyjne pomagają chronić zasoby naturalne. To maszyna, która powstała z myślą o przyszłych pokoleniach. 17

18 Dane techniczne koparki hydraulicznej 315F L Silnik Model silnika Moc maksymalna SAE J1995 Moc użyteczna ISO Moc użyteczna ISO 9249/SAE J1349 Średnica cylindra Skok tłoka Pojemność skokowa Masa Minimalna masa eksploatacyjna* Maksymalna masa eksploatacyjna** Cat C4.4 ACERT 74 kw (101 km) 74 kw (101 km) 72 kw (98 km) 105 mm 127 mm 4,4 l kg kg * Wysięgnik długi 4,65 m, ramię 2,5 m, płyty gąsienicowe 500 mm, bez lemiesza. ** Wysięgnik dwuczęściowy, ramię 2,1 m, płyty gąsienicowe 700 mm, z lemieszem. Układ hydrauliczny Główny układ hydrauliczny maksymalne natężenie przepływu (łącznie) Obwód mechanizmu obrotu maks. natężenie przepływu Ciśnienie maksymalne osprzęt Ciśnienie maksymalne wysięgnik z przesuwem bocznym (opcja) Maksymalne ciśnienie jazda Maksymalne ciśnienie obrót Obwód sterujący maks. natężenie przepływu Obwód sterujący maks. ciśnienie Siłownik wysięgnika średnica Siłownik wysięgnika skok Siłownik ramienia średnica Siłownik ramienia skok Siłownik łyżki średnica Siłownik łyżki skok 256 l/min 120 l/min kpa kpa kpa kpa 21,9 l/min 4120 kpa 110 mm 1000 mm 120 mm 1197 mm 100 mm 939 mm Mechanizm obrotu Prędkość mechanizmu obrotu Moment obrotowy mechanizmu obrotu Objętości płynów eksploatacyjnych Pojemność zbiornika paliwa Pojemność zbiornika DEF Układ chłodzenia Olej silnikowy (z filtrem) Napęd mechanizmu obrotu (każdy) Zwolnica (każda) Układ hydrauliczny (ze zbiornikiem) Zbiornik oleju hydraulicznego Gąsienice 11 obr./min 30,9 knm 178 l 19 l 28 l 13,5 l 3 l 3 l 160 l 84 l Podwozie długie Liczba płyt (po każdej stronie) 46 Liczba rolek jezdnych (po każdej stronie) 7 Liczba rolek podtrzymujących (po każdej stronie) 2 Poziom hałasu Poziom ciśnienia akustycznego na stanowisku 69 db(a) operatora (ISO 6396:2008) Poziom hałasu na zewnątrz (ISO 6395:2008)* 101 db(a) * Dyrektywa Unii Europejskiej 2000/14/WE z uwzględnieniem poprawek zawartych w dyrektywie 2005/88/WE. Podczas długotrwałej pracy przy otwartej lub nieprawidłowo obsługiwanej kabinie albo w środowisku o dużym natężeniu hałasu niezbędne może być stosowanie ochronników słuchu. Normy Hamulce ISO Kabina z konstrukcją ROPS ISO Kabina/konstrukcja OPG ISO Napęd Zdolność pokonywania wzniesień 30 /70% Maksymalna prędkość jazdy 5,5 km/h Maksymalna siła uciągu 112 kn 18

19 Specyfikacje koparki hydraulicznej 315F L Wymiary Wszystkie wymiary są orientacyjne Typ wysięgnika Wysięgnik długi 4,65 m Wysięgnik dwuczęściowy* Wielkość ramienia R3.0 m R2.5 m R2.5 m R2.1 m Typ łyżki GD GD GD GD Pojemność łyżki 0,53 m3 0,53 m3 0,53 m3 0,53 m3 Promień zrzutu 1225 mm 1225 mm 1225 mm 1225 mm 1 Wysokość transportowa 3000 mm 3000 mm 3000 mm 3000 mm 2 Długość transportowa Podwozie długie z lemieszem 8010 mm 8010 mm 8080 mm 8010 mm 3 Promień obrotu rufy 1530 mm 1530 mm 1530 mm 1530 mm 4 Długość do środka rolek 3040 mm 3040 mm 3040 mm 3040 mm 5 Długość gąsienicy 3750 mm 3750 mm 3750 mm 3750 mm 6 Prześwit 440 mm 440 mm 440 mm 440 mm 7 Rozstaw gąsienic (do transportu) 1990 mm 1990 mm 1990 mm 1990 mm 8 Szerokość transportowa podwozie długie Płyty 500 mm 2490 mm 2490 mm 2490 mm 2490 mm Nakładki 600 mm 2590 mm 2590 mm 2590 mm 2590 mm Nakładki 700 mm 2690 mm 2690 mm 2690 mm 2690 mm 9 Wysokość kabiny 2810 mm 2810 mm 2810 mm 2810 mm Wysokość kabiny z górną osłoną 2950 mm 2950 mm 2950 mm 2950 mm 10 Prześwit przeciwwagi 860 mm 860 mm 860 mm 860 mm *Wyłącznie dla krajów europejskich 19

20 Dane techniczne koparki hydraulicznej 315F L Zakresy robocze Wszystkie wymiary są orientacyjne Typ wysięgnika Wysięgnik długi 4,65 m Wysięgnik dwuczęściowy* Wielkość ramienia R3.0 m R2.5 m R2.5 m R2.1 m Łyżka 0,53 m3 0,53 m3 0,53 m3 0,53 m3 Promień zrzutu 1225 mm 1225 mm 1225 mm 1225 mm 1 Maksymalna głębokość kopania 5950 mm 5450 mm 5140 mm 4740 mm 2 Maksymalny zasięg na poziomie podłoża 8680 mm 8230 mm 8360 mm 7980 mm 3 Maksymalna wysokość skrawania 9640 mm 9310 mm 9410 mm 9090 mm 4 Maksymalna wysokość wyładunku 7190 mm 6860 mm 6960 mm 6640 mm 5 Minimalna wysokość wyładunku 2060 mm 2500 mm 2590 mm 2970 mm 6 Maksymalna głębokość wybierania z wykopu z płaskim dnem 5770 mm 5240 mm 5020 mm 4610 mm o dł mm 7 Maksymalna głębokość wykopu o pionowej ścianie 5280 mm 4880 mm 4200 mm 3780 mm *Wyłącznie dla krajów europejskich 20

21 Specyfikacje koparki hydraulicznej 315F L Masa eksploatacyjna i nacisk na podłoże 700 mm 600 mm 500 mm z potrójnymi ostrogami przeciwślizgowymi z potrójnymi ostrogami przeciwślizgowymi z potrójnymi ostrogami przeciwślizgowymi Podwozie długie bez lemiesza, z przeciwwagą 3,56 t Wysięgnik długi 4,65 m R3.0 m kg 33,3 kpa kg 38,2 kpa kg 45,1 kpa R2.5 m kg 33,1 kpa kg 38,0 kpa kg 44,9 kpa Podwozie długie z lemieszem i przeciwwagą 3,56 t Wysięgnik długi 4,65 m R3.0 m kg 35,1 kpa kg 40,3 kpa kg 47,6 kpa R2.5 m kg 34,9 kpa kg 40,1 kpa kg 47,3 kpa Wysięgnik dwuczęściowy (VA) R2.5 m kg 36,8 kpa kg 42,2 kpa kg 50,1 kpa R2.1 m kg 36,8 kpa kg 42,2 kpa kg 50,1 kpa 21

22 Dane techniczne koparki hydraulicznej 315F L Masa głównych podzespołów kg Maszyna bazowa z siłownikiem wysięgnika, bez przeciwwagi, przedniego układu zawieszenia osprzętu i gąsienic 5100 Podwozie długie 2650 Przeciwwaga 3560 Wysięgnik (w tym przewody, sworznie i siłownik ramienia) Wysięgnik długi 4,65 m 1023 Wysięgnik dwuczęściowy (VA) 1740 Ramię (w tym przewody, sworznie, siłownik łyżki i układ zawieszenia łyżki) R3.0 m 667 R2.5 m 588 R2.1 m 590 Płyta gąsienicy (podwozie długie/na dwie gąsienice) Potrójna ostroga przeciwślizgowa 500 mm 1567 Płyty gąsienicowe 600 mm z potrójną ostrogą 1815 Płyty gąsienicowe 700 mm z potrójną ostrogą przeciwślizgową 2085 Szybkozłącze przeznaczone do CW 205 Lemiesz 2500 mm mm mm 840 Bucket with Sidecutter and Tip GD 0,53 m Wszystkie podane masy zostały zaokrąglone do pełnych 10 kg i funtów. Podana masa maszyny bazowej obejmuje masę ciała operatora ważącego 75 kg, zbiornik paliwa napełniony w 90% i podwozie wyposażone w osłony środkowe. Siły przenoszone przez łyżkę i ramię Typ wysięgnika Wysięgnik długi 4,65 m Wysięgnik dwuczęściowy (VA) Wielkość ramienia R3.0 m R2.5 m R2.5 m R2.1 m Siła kopania łyżki (SAE) 85,2 kn 85 kn 85 kn 85 kn Siła kopania łyżki (ISO) 95,3 kn 95 kn 95 kn 95,1 kn Siła kopania ramienia (SAE) 57 kn 63,6 kn 63,6 kn 71,4 kn Siła kopania ramienia (ISO) 58,4 kn 65,3 kn 65,3 kn 73,6 kn Firma Caterpillar zaleca używanie odpowiedniego osprzętu roboczego, ponieważ dzięki temu użytkownik może optymalnie wykorzystać możliwości maszyny. Używanie osprzętu roboczego, w tym również łyżek, który nie został zatwierdzony przez firmę Caterpillar, może być przyczyną spadku wydajności, sprawności, stabilności, niezawodności i trwałości sprzętu. Osprzęt roboczy zatwierdzony przez firmę Caterpillar spełnia wszystkie wymagane parametry w zakresie mas, wymiarów, natężenia przepływu, ciśnienia czynnika roboczego itp. Nieprawidłowe użytkowanie osprzętu roboczego może doprowadzić do jego odkształcenia i/lub uszkodzenia, a nadmierne obciążanie maszyny może ponadto spowodować spadek trwałości wysięgnika i ramienia. 22

23 Specyfikacje koparki hydraulicznej 315F L Udźwig wysięgnika długiego przeciwwaga 3,56 ton łyżka uniesiona 3,0 m 4,65 m Płyty z potrójnymi ostrogami przeciwślizgowymi, 500 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2600 *2600 *2500 *2500 4,54 6,0 m kg *3400 *3400 *2300 *2300 *2100 *2100 6,08 4,5 m kg *3650 *3650 * *1950 *1950 6,96 3,0 m kg *5900 *5900 * * * ,44 1,5 m kg * * * * ,59 0,0 m kg * * * ,43-1,5 m kg *4500 *4500 * * * ,94-3,0 m kg *7550 *7550 *6300 *6300 * * * ,05-4,5 m kg *3400 *3400 *2050 *2050 4,49 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 23

24 Dane techniczne koparki hydraulicznej 315F L Udźwig wysięgnika długiego przeciwwaga 3,56 ton łyżka uniesiona 3,0 m 4,65 m Płyty z potrójnymi ostrogami przeciwślizgowymi, 700 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *2600 *2600 *2500 *2500 4,54 6,0 m kg *3400 *3400 *2300 *2300 *2100 *2100 6,08 4,5 m kg *3650 *3650 * *1950 *1950 6,96 3,0 m kg *5900 *5900 * * * ,44 1,5 m kg * * * * * ,59 0,0 m kg * * * ,43-1,5 m kg *4500 *4500 * * * ,94-3,0 m kg *7550 *7550 *6300 *6300 * * * ,05-4,5 m kg *3400 *3400 *2050 *2050 4,49 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 24

25 Specyfikacje koparki hydraulicznej 315F L Udźwig wysięgnika długiego przeciwwaga 3,56 ton łyżka uniesiona 2,5 m 4,65 m Płyty z potrójnymi ostrogami przeciwślizgowymi, 500 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *4400 *4400 *3050 *3050 3,74 6,0 m kg *3850 *3850 *2400 *2400 5,51 4,5 m kg *4550 *4550 *4050 *4050 * *2250 *2250 6,47 3,0 m kg *6700 *6700 * * * ,99 1,5 m kg * * * ,15 0,0 m kg * * * ,98-1,5 m kg *4950 *4950 * * * * ,46-3,0 m kg *7300 *7300 *5550 *5550 * * ,48 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 25

26 Dane techniczne koparki hydraulicznej 315F L Udźwig wysięgnika długiego przeciwwaga 3,56 t lemiesz podniesiony 2,5 m 4,65 m Płyty z potrójnymi ostrogami przeciwślizgowymi, 700 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *4400 *4400 *3050 *3050 3,74 6,0 m kg *3850 *3850 *2400 *2400 5,51 4,5 m kg *4550 *4550 *4050 *4050 * *2250 *2250 6,47 3,0 m kg *6700 *6700 * * * ,99 1,5 m kg * * * ,15 0,0 m kg *6500 *6500 * * ,98-1,5 m kg *4950 *4950 * * * * ,46-3,0 m kg *7300 *7300 *5550 *5550 * *2800 *2800 5,48 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 26

27 Specyfikacje koparki hydraulicznej 315F L Udźwig wysięgnika dwuczęściowego przeciwwaga 3,56 t lemiesz podniesiony 2,5 m Wysięgnik dwuczęściowy (VA) Płyty z potrójnymi ostrogami przeciwślizgowymi, 500 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *2700 *2700 3,99 6,0 m kg *3000 *3000 *2150 *2150 5,68 4,5 m kg *4600 *4600 * *2050 *2050 *2000 *2000 6,62 3,0 m kg *6650 *6650 * *2100 *2100 * ,12 1,5 m kg *4000 *4000 *6300 *6300 * *2300 *2300 * ,27 0,0 m kg *3900 *3900 *5900 *5900 * * * ,11-1,5 m kg *6100 *6100 *4750 *4750 * * *1850 *1850 6,60-3,0 m kg *7450 *7450 *3150 *3150 *2050 *2050 *1650 *1650 5,35 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Wartości dla siłownika wysięgnika dwuczęściowego (VA) są zmienne. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 27

28 Dane techniczne koparki hydraulicznej 315F L Udźwig wysięgnika dwuczęściowego przeciwwaga 3,56 t lemiesz podniesiony 2,5 m Wysięgnik dwuczęściowy (VA) Płyty z potrójnymi ostrogami przeciwślizgowymi, 700 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *2700 *2700 3,99 6,0 m kg *3000 *3000 *2150 *2150 5,68 4,5 m kg *4600 *4600 *4250 *4250 *2050 *2050 *2000 *2000 6,62 3,0 m kg *6650 *6650 *4050 *4050 *2100 *2100 *1950 *1950 7,12 1,5 m kg *4000 *4000 *6300 *6300 * *2300 *2300 * ,27 0,0 m kg *3900 *3900 *5900 *5900 * * * ,11-1,5 m kg *6100 *6100 *4750 *4750 * * *1850 *1850 6,60-3,0 m kg *7450 *7450 *3150 *3150 *2050 *2050 *1650 *1650 5,35 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Wartości dla siłownika wysięgnika dwuczęściowego (VA) są zmienne. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 28

29 Specyfikacje koparki hydraulicznej 315F L Udźwig wysięgnika dwuczęściowego przeciwwaga 3,56 t lemiesz podniesiony 2,1 m Wysięgnik dwuczęściowy (VA) Płyty z potrójnymi ostrogami przeciwślizgowymi, 500 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *3600 *3600 *3600 *3600 3,22 6,0 m kg *2800 *2800 *2700 *2700 5,18 4,5 m kg *6100 *6100 *4000 *4000 *2550 *2550 *2450 *2450 6,19 3,0 m kg *6600 *6600 * * * ,73 1,5 m kg *6350 *6350 * * * ,89 0,0 m kg *5250 *5250 *5300 *5300 * * * ,72-1,5 m kg *7500 *7500 *3750 *3750 * *2100 *2100 *1800 *1800 6,18-3,0 m kg *7500 *7500 *3200 *3200 *2000 *2000 *2000 *2000 4,59 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Wartości dla siłownika wysięgnika dwuczęściowego (VA) są zmienne. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 29

30 Dane techniczne koparki hydraulicznej 315F L Udźwig wysięgnika dwuczęściowego przeciwwaga 3,56 t lemiesz podniesiony 2,1 m Wysięgnik dwuczęściowy (VA) Płyty z potrójnymi ostrogami przeciwślizgowymi, 700 mm 3040 mm R mm 3750 mm 1,5 m 3,0 m 4,5 m 6,0 m m 7,5 m kg *3600 *3600 *3600 *3600 3,22 6,0 m kg *2800 *2800 *2700 *2700 5,18 4,5 m kg *6100 *6100 *4000 *4000 *2550 *2550 *2450 *2450 6,19 3,0 m kg *6600 *6600 *3900 *3900 * * ,73 1,5 m kg *6350 *6350 * * * ,89 0,0 m kg *5250 *5250 *5300 *5300 * * * ,72-1,5 m kg *7500 *7500 *3750 *3750 *3400 *3400 *2100 *2100 *1800 *1800 6,18-3,0 m kg *7500 *7500 *3200 *3200 *2000 *2000 *2000 *2000 4,59 ISO * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007 dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Udźwigi dotyczą maszyny stojącej na twardym podłożu zapewniającym jej jednolite oparcie. Przy przenoszeniu lub podnoszeniu obiektów z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Wartości dla siłownika wysięgnika dwuczęściowego (VA) są zmienne. Udźwig utrzymuje się w zakresie ±5% w przypadku wszystkich dostępnych płyt gąsienicowych. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 30

31 Specyfikacje koparki hydraulicznej 315F L Przewodnik ofertowy po osprzęcie roboczym* Typ wysięgnika Wysięgnik długi Wysięgnik dwuczęściowy (VA) Wielkość ramienia R3.0 m R2.5 m R2.5 m R2.1 m Młot hydrauliczny H110Es H110Es H110Es H110Es H115Es H115Es Chwytak do sortowania i prac wyburzeniowych G310B G310B Nożyce do złomu i prac wyburzeniowych S320B S320B Płyta zagęszczająca wibracyjna CVP75 CVP75 CVP75 CVP75 Chwytak zaciskowy G112B G112B G112B G112B Chwytak wielopalczasty Chwytak szczękowy Chwytaki Zgrabiarki Złącza chwytaka z uchwytem Center-Lock Dedykowane szybkozłącze Jest to osprzęt roboczy do modelu 315F L. Informacje umożliwiające prawidłowe dobranie osprzętu roboczego można uzyskać u dealera Cat. * Dobranie odpowiedniego osprzętu roboczego wymaga uwzględnienia konfiguracji koparki. Aby uzyskać szczegółowe informacje na temat oferty dostępnej w danym obszarze i dobrać odpowiedni osprzęt roboczy, skonsultuj się z dealerem Cat. Dane dla przeciwwagi o masie 3,56 t. 31

32 Dane techniczne koparki hydraulicznej 315F L Dane techniczne łyżek i informacje o ich zgodności Szerokość Pojemność Masa Napełnienie Wysięgnik długi Wysięgnik dwuczęściowy (VA) mm m3 kg % R3.0 m R2.5 m R2.5 m R2.1 m Bez szybkozłącza Łyżka standardowa (GD) 600 0, % 750 0, % 900 0, % , % , % , % X X Łyżka o dużej wytrzymałości (HD) 450 0, % , % Maksymalne obciążenie na sworzniu (ładunek + łyżka) kg Z szybkozłączem z uchwytem mechanicznym Łyżka standardowa (GD) 600 0, % 750 0, % 900 0, % , % , % , % Łyżka o dużej wytrzymałości (HD) 450 0, % , % Maksymalne obciążenie na szybkozłączu (ładunek + łyżka) kg Powyższe wartości są zgodne z normą EN474 w odniesieniu do koparek hydraulicznych i nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego z przednim układem zawieszenia osprzętu całkowicie wysuniętym na poziomie podłoża i przy złożonej łyżce. Pojemność według normy ISO Masy łyżek z długimi końcówkami. Maksymalna gęstość materiału: 2100 kg/m kg/m kg/m kg/m3 900 kg/m3 X Niezalecane Firma Caterpillar zaleca używanie odpowiedniego osprzętu roboczego, ponieważ dzięki temu użytkownik może optymalnie wykorzystać możliwości maszyny. Używanie osprzętu roboczego, w tym również łyżek, który nie został zatwierdzony przez firmę Caterpillar, może być przyczyną spadku wydajności, sprawności, stabilności, niezawodności i trwałości sprzętu. Osprzęt roboczy zatwierdzony przez firmę Caterpillar spełnia wszystkie wymagane parametry w zakresie mas, wymiarów, natężenia przepływu, ciśnienia czynnika roboczego itp. Nieprawidłowe użytkowanie osprzętu roboczego może doprowadzić do jego odkształcenia i/lub uszkodzenia, a nadmierne obciążanie maszyny może ponadto spowodować spadek trwałości wysięgnika i ramienia. 32
