2 KARABINY WYBOROWE ZMT Aleksander Leżucha LONGSHOT IX kwiecień 2016

3 Karabiny wyborowe polskiej konstrukcji produkowane przez ZMT ALEX-308 (BOR) ALEX-338 WKW-50 (TOR) E0 = 3 500J E0 = 6 600J E0 = J

4 Karabiny wyborowe polskiej konstrukcji produkowane przez ZMT - rynek cywilny.308 ZMT HS ALEX TS

5 Amunicja pośrednia oraz wielkokalibrowa stosowana w karabinach wyborowych E0 = 6600J 2475m / 2009r E0 = J 2430m / 2002r 2815m / 2012r E0 = 3500J Najdłuższy potwierdzony celny strzał snajperski to 2815 metrów i należy do naboju półcalowego (2012 rok). 1920r 1987r 1953r

6 duży zasięg strzału precyzja strzału wysokoenergetyczny pocisk mało wrażliwy na warunki atmosferyczne 12,7mm WKW TOR nabój 12,7x99mm (50BMG) 12,7mm Wielkokalibrowy Karabin Wyborowy TOR jest karabinem przeciwsprzętowym o stosunkowo dużych możliwościach mobilnych (masa ok. 16kg) służącym do niszczenia skomplikowanego sprzętu technicznego z odległości do 1800m, oraz unieszkodliwiania siły żywej z odległości do 1200m. Dostępność różnego rodzaju amunicji półcalowej (standardowa, przeciwpancerna, przeciwpancerno zapalająca, wielozadaniowa) umożliwia skuteczne rażenie szerokiego zakresu celów oraz prowadzenie ognia z dużych odległości, bez bezpośredniego narażania strzelca na oddziaływania ogniowe przeciwnika.

7 12,7mm WKW TOR podstawowe zespoły stopka amortyzacyjna poduszka policzkowa korpus szyna celownicza 35 MOA Karabin jest wykonany w układzie bezkolbowym z lufą swobodnie pływającą, zasilanie obywa się z magazynka pudełkowego dwurzędowego. W tylnej części znajduje się odchylana stopka amortyzacyjna umożliwiająca wprowadzenie zamka, poduszka policzkowa oraz odłączalna podpora tylna. Urządzenie spustowe umiejscowiono za chwytem pistoletowym. Ryglowanie za pomocą zamka o 3 klasycznych ryglach i kącie zamknięcia 60. szyna taktyczna lufa hamulec urz. spust. składany dwójnóg chwyt regulowana podpora tylna magazynek zamek bezpiecznik język spust. łoże rękojeść W środkowej części znajduje się chwyt pistoletowy a u góry szyna celownicza o pochyleniu 35 MOA. Łoże przystosowano do montażu dwójnogu oraz urządzeń noktowizyjnych. Wylot lufy zakończono skutecznym hamulcem wylotowym. Za bezpieczeństwo użytkowania odpowiada manualny bezpiecznik skrzydełkowy oraz bezpiecznik automatyczny zabudowany w urządzeniu spustowym. Do przenoszenia broni służy rękojeść transportowa.

8 12,7mm WKW TOR Kaliber 12,7 mm Nabój 12,7 x 99 mm Zasada działania powtarzalny Układ broni bull pup Zamek suwliwo obrotowy Prędkość początkowa poc. V 0 ~ 900 m/s Energia początkowa poc. E 0 ~ J Długość lufy 880 mm Skok gwintu lufy 380 mm Długość broni 1350 mm Masa ~ 15,8 kg Zasilanie mag. dwurzędowy Pojemność magazynka 7 naboi Mocowanie celown. MIL-STD-1913 Zasięg efektywny 2000 m

9 7,62mm ALEX (BOR) Zasięg skuteczny 800m. Karabin jest przeznaczony do eliminowania siły żywej, celów znajdujących się za lekkimi osłonami, oraz do zwalczania nie opancerzonej techniki wojskowej. Karabin jest wykonany w układzie bull-pup, do budowy broni użyto najwyższej jakości materiałów oraz trwałych powłok ochronnych zapewniając wysoką antykorozyjność, twardość oraz trwałość broni. Dla zapewnienia wysokiej niezawodności karabinu konstrukcja została maksymalnie uproszczona a ilość części składowych zredukowano do niezbędnego minimum przy jednoczesnym zachowaniu wysokich wymogów ergonomicznych stawianych tego typu broni.

10 7,62mm ALEX (BOR) cechy charakterystyczne Układ bull-pup Krótsza broń w stosunku do standardowych karabinów o tej samej długości lufy Zwarta, kompaktowa budowa Zredukowany podrzut broni Łatwa manewrowość Magazynek o dużej pojemności Zintegrowana podpora tylna Bezpiecznik zewnętrzny o bardzo krótkim ruchu dźwigni Wysoka antykorozyjność Precyzyjna lufa z powłoką azotowaną o dużej żywotności Duża odporność na zapiaszczenia i zapylenia Wysoka niezawodność działania w różnych warunkach klimatycznych Prosta, niezawodna konstrukcja Łatwa obsługa karabinu Wysoka jakość wykonania Najwyższej jakości materiały oraz trwałe powłoki Karabin sprawdzony podczas misji stabilizacyjnych

11 7,62mm ALEX (BOR) Kaliber 7,62 mm Nabój 7,62 x 51 mm Zasada działania powtarzalny Układ broni bull pup Zamek suwliwo obrotowy Prędkość początkowa poc. V 0 ~850 m/s Energia początkowa poc. E 0 ~3500 J Długość lufy 660 mm Skok gwintu lufy 305 mm Długość broni 980 mm Masa 5,7 kg Zasilanie mag. dwurzędowy Pojemność magazynka 10 naboi Mocowanie celown. MIL-STD-1913 Zasięg efektywny 800 m

12 ALEX-338 Rozszerzając rodzinę średniokalibrowych karabinów wyborowych w 2007 roku podjęliśmy prace projektowe nad karabinem wyborowym o zwiększonym zasięgu taktycznym (powyżej 1000m) wypełniającym lukę pomiędzy karabinem 7,62mm ALEX a 12,7mm WKW TOR. Efektem prac jest powtarzalny karabin wyborowy ALEX-338 strzelający nabojem pośrednim kal. 338 LM (8,6x70mm). Jest to broń precyzyjna o zwiększonym zasięgu taktycznym przekraczającym możliwości bojowe indywidualnej broni strzeleckiej oraz standardowych karabinów wyborowych. Umożliwia oddanie skutecznego strzału na odległość do m a nawet znacznie dalszych aż do 2500m. Karabin powstał na bazie 7,62mm kw ALEX, jest całkowicie polską konstrukcją mogącą śmiało konkurować z najlepszymi karabinami wyborowymi renomowanych firm. Powtarzalny karabin wyborowy na nabój.338 LM

13 Parametry naboju 8,6x70mm (.338 Lapua Magnum) Energia E J Masa pocisku 16,1-19,4g Prędkość V m/s Prędkość V 1000 Ma > 1 Zasięg > 1600m Balistyka zbliżona do naboju 12,7x99mm Typy amunicji: Scenar, Lock Base, AP, API, Naturalis

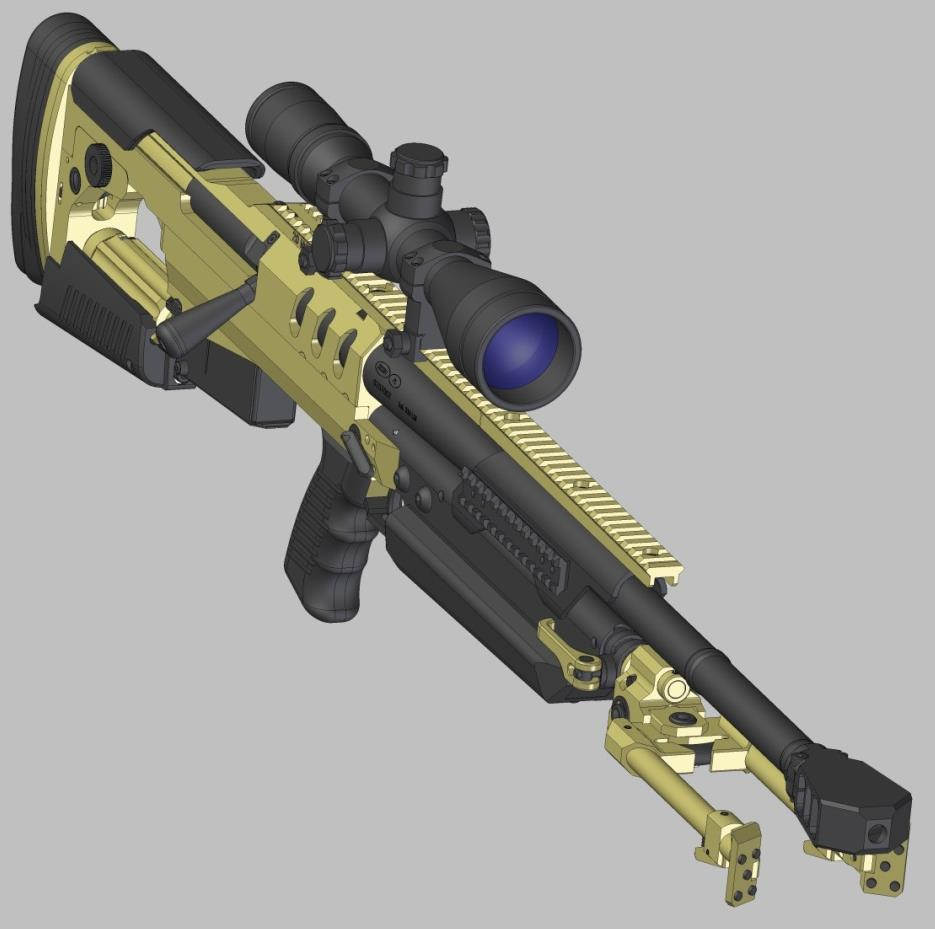

14 ALEX-338 szyna celownicza 20 MOA precyzyjna lufa swobodnie pływająca o dużej masie hamulec wylotowy stopka amortyzacyjna poduszka policzkowa krótki zamek składany dwójnóg szyny boczne łoże nakładka nakładka regulowana podpora korpus 5 nabojowy magazynek chwyt pistoletowy bezpiecznik język spustowy Karabin wyborowy ALEX-338 został wykonany na bazie karabinu 7,62mm ALEX przy dużym wykorzystaniu części użytych do budowy karabinu 7,62mm. Jest to karabin powtarzalny z czterotaktowym zamkiem suwliwo obrotowym, wykonany w układzie bull-pup, z lufą swobodnie pływającą co dzięki stosunkowo długiej lufie gwarantuje wysokie parametry balistyczne pocisków a zarazem niewielkie gabaryty broni. Karabin zasilany jest z 5-cio nabojowego magazynka pudełkowego z centralnym podawaniem. Największej zmianie uległo urządzenie spustowe oraz konstrukcja łoża, do budowy którego użyto handlowych profili aluminiowych. Zasada działania pozostałych mechanizmów nie uległa modyfikacji. Do karabinu zaprojektowano lufę długości 660mm z 6 bruzdami o skoku 254mm. Lufa jest azotowana dla zapewnienia wymaganej żywotności broni.

15 ALEX-338 Kaliber 8,6 mm Nabój 8,6 x 70 mm Zasada działania powtarzalny Układ broni bull pup Zamek suwliwo obrotowy Prędkość początkowa poc. V 0 ~900 m/s Energia początkowa poc. E 0 ~ 6600 J Długość lufy 660 mm Skok gwintu lufy 254 mm Długość broni 985 mm Masa 6,1 kg Zasilanie mag. z centr. podawaniem Pojemność magazynka 5 naboi Mocowanie celown. MIL-STD-1913 Zasięg efektywny min m

16 Hamulec wylotowy Fmax = 1450 N Fmax = 925 N Ze względu na silny nabój do karabinu został zaprojektowany efektywny hamulec wylotowy o trzech zmiennych przegrodach skutecznie redukujący siłę odrzutu do poziomu porównywalnego z odrzutem karabinu 7,62mm ALEX (bez hamulca).

17 ALEX-338 Elementy regulacyjne odpowiedzialne za ergonomię pozwalają dostosować karabin do wymagań strzelca. Alex-338 Elementy regulacyjne

18 ALEX-338 wer MOA Alex-338 Wersja uwzględniająca wymagania IU MON Odchyleniowa wersja karabinu opracowana pod wymagania IU MON została wyposażona w długa szynę celowniczą o pochyleniu 20 MOA oraz nakładkę pod podporę tylna ułatwiającą strzelanie bez rozkładania tejże podpory. Karabin umożliwia przyłączenie szerokiej gamy urządzeń wylotowych: skutecznego hamulca wylotowego, tłumików dźwięku prod. fińskiej - jednoczęściowego i dwuczęściowego z tłumikiem płomienia, tłumika dźwięku naszej konstrukcji o parametrach porównywalnych do kanadyjskich tłumików PGWDTI.

19 ALEX-338 wer Alex-338 Dodatkowe podzespoły przeznaczone do konwersji z kal. 8,6mm na kal. 7,62mm

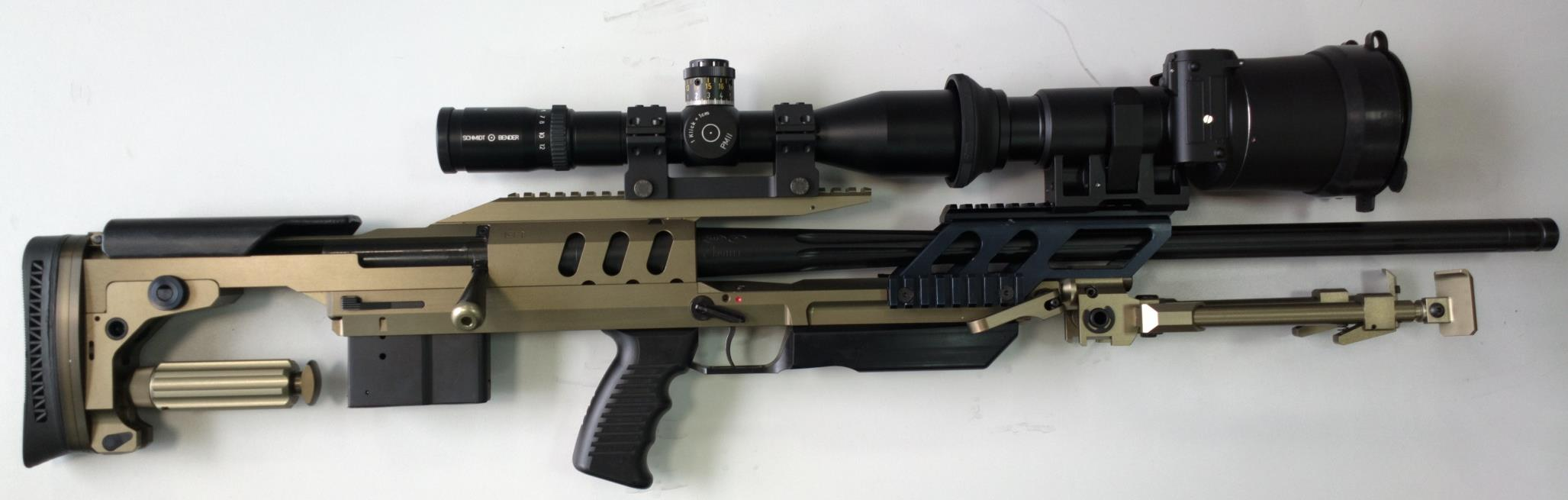

20 ALEX-338 Zeiss NSV 1000 Hensoldt ZF 6-24x72 Porównanie dostępnych zestawów celowniczych dla kal. 338LM

21 ALEX-338 Urządzenia wylotowe M18x1 Hamulec Tłumik dźwięku 1- hamulec wylotowy 2- tłumik dźwięku jednoczęściowy Tłumik płomienia Tłumik dźwięku Pierścień centrujący Tłumik dźwięku 3- tłumik dźwięku dwuczęściowy 4- tłumik dźwięku nachodzący na lufę

22 ALEX-338 Konfiguracje karabinu Alex-338 Wer. z hamulcem wylotowym Alex-338 Wer. z tłumikiem jednoczęściowym ASE ULTRA SL7

23 ALEX-338 Konfiguracje karabinu Alex-338 Wer. z tłumikiem dwuczęściowym ASE ULTRA SL7-BL Alex-338 Wer. z tłumikiem nachodzącym na lufę

24 Efekty działania pocisków kal. 338 LM (16,2g) Otwór po pocisku 338 Lock Base Otwór po pocisku 338 Scenar Ślad po pocisku 7,62mm ball Blacha pancerna o grubości 8mm, odległość strzału 100m Ślad po pocisku 7,62mm AP

25 PORÓWNANIE 7,62mm ALEX i ALEX-338 7,62mm ALEX ALEX-338 większa pojemność magazynka większy zasięg większa celność większa energia Kaliber 7,62 mm Nabój 7,62 x 51 mm Prędkość początkowa V 0 ~ 850 m/s Energia początkowa poc. E 0 ~ 3500 J Długość broni (min/wg. rys.) 980/1013 mm Masa (ukomplet. wg rys.) 6,3 kg Pojemność magazynka 10 naboi Zasięg efektywny ~ 800 m Kaliber 8,6 mm Nabój 8,6 x 70 mm Prędkość początkowa V 0 ~ 900 m/s Energia początkowa poc. E 0 ~ 6600 J Długość broni (min/wg rys.) 985/1050 mm Masa (ukomplet. wg rys.) 6,5 kg Pojemność magazynka 5 naboi Zasięg efektywny min m Bezsprzeczne zalety karabinów 338 LM powodują stopniowe wypieranie z rynku karabinów strzelających słabszymi nabojami, spychając je do roli karabinów treningowych.

26 OPAKOWANIA TRANSPORTOWE Karabiny dostarczane są w opakowaniach z tworzywa sztucznego firm Explorer i Peli

27 KARABINY NA RYNEK CYWILNY Karabin sportowo-treningowy Alex Tactical Sport (kal. 308 win) Karabin myśliwsko - sportowy.308 ZMT HS Hunting Sport (kal. 308 win) Karabin Alex-338 Sport (kal. 338LM)

28 Sportowa odmiana wojskowego karabinu wyborowego BOR. Konstrukcja przeznaczona jest do strzelania precyzyjnego i może służyć jako broń treningowa dla strzelców wyborowych. Karabin dopuszczony jest do użytkowania na europejskim rynku cywilnym. ALEX TACTICAL SPORT

29 KARABIN MYŚLIWSKO-SPORTOWY.308 ZMT HS Karabin specjalnie opracowany na rynek cywilny. Model ten jest przeznaczony dla myśliwych i strzelców sportowych specjalizujących się w strzelaniu precyzyjnym. Karabin spełnia wszelkie wymagania związane z użytkowaniem broni na polskim i europejskim rynku cywilnym. Materiały i technologie: stal lufowa, korpusy główne z aluminium lotniczego 7075, tworzywo sztuczne Ertacetal, skóra. Powłoki: aluminium anodowanie twarde (oliwka), anodowanie ozdobne (czarna), stal: azotowanie (lufa, magazynek, urz. spustowe), oksydowanie.

30 KARABIN MYŚLIWSKO-SPORTOWY.308 ZMT HS stopka amortyzacyjna poduszka policzkowa szyna celownicza picatinny zacisk Celownik optyczny zatrzask magazynka 5 nabojowy magazynek precyzyjna lufa swobodnie pływająca o dużej masie krótki zamek korpus karabinu korpus łoża chwyt pistoletowy bezpiecznik nakładka język spustowy szyna montażowa picatinny Karabin jest kompilacją karabinu Alex kal. 7,62 oraz Alex 338 LM. Karabin powtarzalny (repetier) z czterotaktowym zamkiem suwliwo obrotowym, wykonany w układzie bull-pup, z lufą swobodnie pływającą co dzięki stosunkowo długiej lufie gwarantuje wysokie parametry balistyczne pocisków a zarazem niewielkie gabaryty broni. Karabin zasilany jest z 5-cio nabojowego magazynka pudełkowego z naprzemiennym podawaniem. Zasada działania pozostałych mechanizmów nie uległa modyfikacji. Do karabinu zaprojektowano lufę długości 660mm z 6 bruzdami o skoku 305 mm. Wykonawcą precyzyjnej lufy jest niemiecka firma Lothar-Walther. Lufa jest azotowana dla zapewnienia wymaganej trwałości i antykoroayjności broni.

31 KARABIN MYŚLIWSKO-SPORTOWY.308 ZMT HS Kaliber 7,62 mm Nabój.308 Win Zasada działania powtarzalny Układ broni bull pup Zamek suwliwo obrotowy Prędkość początkowa poc. V 0 ~850 m/s Energia początkowa poc. E 0 ~3500 J Długość lufy 660 mm Skok gwintu lufy 305 mm Długość broni 980 mm Masa 5,3 kg Zasilanie mag. dwurzędowy Pojemność magazynka 5 naboi Mocowanie celown. MIL-STD-1913 Zasięg efektywny 800 m

32 .308 ZMT HS akcesoria dodatkowe (ZMT) Podpora stała krótka Podpora stała długa Podpora regulowana Pas transportowy Hamulec wylotowy Podkładki dystansowe Przyrząd do demontażu iglicy

33 .308 ZMT HS konfiguracje karabinu Wer. podstawowa podkładki dystans. podpora krótka podpora długa podpora składana hamulec wylotowy

34 .308 ZMT HS regulacje karabinu Obniżona stopka amortyzacyjna Śruba blokująca Podniesiona poduszka Regulacja stopki amortyzacyjnej Regulacja poduszki policzkowej

35 KARABIN MYŚLIWSKO-SPORTOWY.308 ZMT HS Powierzchnia przeznaczona pod logo Użytkownika (technologia laserowa) KARABIN.308 ZMT HS powierzchnia pod grawerkę dla Użytkownika. Maksymalne wymiary powierzchni to: 95x18mm.

36 ALEX-338 SPORT dwójnóg podpora długa podpora składana

37 8,6mm SAMOPOWTARZALNY KARABIN WYBOROWY 8,6mm SKW - demonstrator technologii Zasada działania: odprowadzenie gazów prochowych przez boczny otwór w lufie, ryglowanie przez dwa uchylne rygle sterowane suwadłem, mechanizm spustowy typu kurkowego z przerywaczem, lufa zakończona wielofunkcyjnym urządzeniem wylotowym Materiały i technologie: stopy tytanu, aluminium, tworzywa sztuczne. Opanowano technologię obróbki tytanu, zastosowano metodę druku 3D w technologii SLS z materiału PA 2200 cechującego się dużą wytrzymałością na udary i stabilnością wymiarową.

38 338 SAMOPOWTARZALNY KARABIN WYBOROWY SKW Ażurowe łoże, długa szyna celownicza, szyny boczne, zwalniacz zamka, regulacja długości kolby, wysokości stopki amortyzacyjnej, regulacja baki, tłumik dźwięku, dwójnóg mocowany na szynie. Zalety: połączenie cech broni wyborowej i szturmowej, duży zasięg, energia i celność miotanych pocisków, zwiększona szybkostrzelność, mała masa własna. Zasada działania: odprowadzenie gazów prochowych przez boczny otwór w lufie, krótki ruch tłoka gazowego, ryglowanie przez obrót zamka, spust typu kurkowego. 338 SKW koncept

39 338 SAMOPOWTARZALNY KARABIN WYBOROWY Weryfikacja konceptu oraz opracowanie uproszczonego modelu przeznaczonego do badania automatyki broni. 338 SKW weryfikacja konceptu

40 12,7mm WKW TOR II Aktualnie prowadzimy prace projektowe nad nową wersją karabinu 12,7mm WKW TOR II. Karabiny przeciwsprzętowe kalibru 12,7mm jeszcze przez długi czas będą popularne ze względu na parametry miotanych pocisków a zwłaszcza na ich małą wrażliwość na różne warunki atmosferyczne. Priorytetem w prowadzonych pracach jest obniżenie masy karabinu i zmniejszenie długości całkowitej broni bez istotnej zmiany pozostałych parametrów taktyczno technicznych. Karabin będzie również przystosowany do montażu tłumika dźwięku.

41 Zakończenie

42 Zakłady Mechaniczne TARNÓW SA Tarnów ul. Kochanowskiego 30 Poland tel. (48) fax (48)
