1 Tomaszów Maz ROJEKT TECHNICZNY NAZWA ZADANIA: PRZEBUDOWA PODJAZDU DLA NIEPEŁNOSPRAWNYCH PRZY SZKOLE PODSTAWOWEJ NR 1 ADRES INWESTYCJI: ul. MAYA 11/ TOMASZÓW MAZOWIECKI Nr ewid. dz.: 706; obręb 23 INWESTOR: GMINA MIASTO TOMASZÓW MAZOWIECKI ul. P.O.W. 10/ TOMASZÓW MAZOWIECKI WYKONAWCA: FIRMA PASJA Rafał Nagórka UL. DWORCOWA TOMASZÓW MAZOWIECKI PROJEKTANCI: Strona 1

2 3. Spis treści 1. STRONA TYTUŁOWA SPIS TREŚCI 3. PODSTAWA OPRACOWANIA 4. ZAKRES OPRACOWANIA 5. PROJEKT ZAGOSPODAROWANIA DZIAŁKI Informacje ogólne Istniejący stan zagospodarowania działki Projektowany stan zagospodarowania działki Ochrona konserwatorska Ochrona przed wpływami górniczymi Ochrona środowiska 5.7. Mapa do celów lokalizacyjnych INWENTARYZACJA - OPIS TECHNICZNY BUDYNKU Ogólna charakterystyka obiektu Parametry techniczne obiektu 6.3. Układ konstrukcyjny OPIS TECHNICZNY PROJEKTOWANYCH PRAC Ogólna charakterystyka Parametry techniczne obiektu Warunki gruntowe Układ konstrukcyjny i schematy statyczne - obliczenia Ściana oporowa kątowa wys. 240cm Ściana oporowa kątowa wys. 185cm Ściana oporowa kątowa wys. 130cm Ekspertyza stanu technicznego przedmiotu opracowania INFORMACJA BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określających skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. W tym środków zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń OŚWIADCZENIA PROJEKTANTÓW ZAŁĄCZNIKI Zaświadczenie o przynależności do ŁOIIB konstrukcje Decyzja o nadaniu uprawnień w specjalności konstrukcje Zaświadczenie o przynależności do ŁOIIB architektura Decyzja o nadaniu uprawnień w specjalności architektura Strona 2

3 13. CZĘŚĆ RYSUNKOWA Mapa do celów lokalizacyjnych Inwentaryzacja - Rzut podjazdu Rzut podjazdu Przekroje... 6 rys. 1/str. 41 rys. 2/str. 42 rys. 3/str. 43 Strona 3

4 3. Podstawa opracowania Podstawa prawna opracowania. Pracę wykonano na zlecenie Gminy Miasto w Tomaszowie Maz., zgodnie z umową nr z dnia r Podstawy techniczne opracowania. [1] Pomiary sytuacyjne przeprowadzone w terenie, oględziny i wizje lokalne. [2] Badania geologiczne - Rozpoznanie i ocena warunków gruntowo wodnych podłoża [3] Istniejąca archiwalna dokumentacja techniczna, Normy i literatura: [4] PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie. [5] PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. [6] PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [7] Zarys geotechniki Zenon Wiłun WKiŁ, Warszawa 2000r. [8] Lekkie konstrukcje oporowe Andrzej Jarominiak WKiŁ, W-wa 2000r Analiza materiałów wyjściowych. Parametry geometryczne konstrukcji oraz analizę obliczeniową przeprowadzono w odniesieniu do założeń przyjętych w istniejącej dokumentacji archiwalnej [3] oraz pomiarów własnych [1], a następnie uzyskane wyniki porównano z rezultatami otrzymanymi z obliczeń przeprowadzonych wg normy [4] dla warunków gruntowo wodnych określonych wg rozpoznania. Obliczenia wykonano w programie Konstruktor firmy Intersoft Chudzik sp. j., licencja komercyjna dla Firmy Pasja Rafał Nagórka. 4. Zakres opracowania. Przedmiotem opracowania jest wykonanie dokumentacji projektowej w zakresie budowlanym (konstrukcyjnym) zadania polegającego na przebudowie istniejącego podjazdu dla niepełnosprawnych zlokalizowanego w Tomaszowie Mazowieckim przy ul. Maja 11/13. Lokalizacja oraz gabaryty przedmiotowego zadanie nie ulegną zmianie, dlatego prace sprowadzą się do odtworzenia uszkodzonych ścian oporowych, schodów i pochylni oraz przeprowadzenie analizy technicznej konstrukcji w celu ustalenia niezbędnego zakresu prac. 5. Projekt zagospodarowania działki część opisowa Informacje ogólne: Inwestycja: przebudowa przebudowie istniejącego podjazdu dla niepełnosprawnych Lokalizacja: ul. Maya 11/13; Tomaszów Maz.; dz.nr. ewid. 706; obręb 23; Inwestor: Gmina Miasto Tomaszów Maz.; ul. P.O.W. 10/16; Tomaszów Maz. Strona 4

5 5.2. Istniejący stan zagospodarowania działki. Stan zagospodarowania działki: działka ogrodzona, zabudowana budynkiem szkoły wraz z infrastrukturą towarzyszącą. Działka ma bezpośredni dostęp do drogi publicznej istniejącym zjazdem z ulicy Tomaszowskiej. Działka zabudowana, częściowo utwardzona chodnikami i dojściami do budynków oraz dwoma podjazadami dla osób niepełnosprawnych z kostki betonowej. Na działce znajdują się boisko sportowe. Pozostały teren stanowi zieleń uporządkowana Projektowany stan zagospodarowania działki. Na działce projektuje się: przebudowie istniejącego podjazdu dla niepełnosprawnych, którego lokalizacja oraz wymiary nie ulegną zmianie. Zadanie przebudowy sprowadza się do odtworzenia uszkodzonych ścian oporowych, schodów i pochylni. W związku z powyższym nie przewiduję się zmiany w istniejącym sposobie zagospodarowania działki. Nawierzchnie utwardzone bez zmian. Miejsce na pojemniki do gromadzenia odpadów istniejące na utwardzonym placu. Spływ wód opadowych bez zmian Ochrona konserwatorska. Działka na której projektuje się przebudowę dachu nie jest wpisana do rejestru zabytków Ochrona przed wpływami górniczymi. Działka na której projektuje się przebudowę dachu nie znajduję się w granicach oddziaływania eksploatacji górniczej Ochrona środowiska. Projektowana inwestycja nie jest wymieniona w Rozporządzeniu Rady Ministrów z dnia r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniach na środowisko (Dz. U. nr 257, poz z 2004 r.), tzn. nie należy do inwestycji mogących pogorszyć stan środowiska. Strona 5

6 5.8. MAPA DO CELÓW LOKALIZACYJNYCH: Strona 6

7 6. INWENTARYZACJA - Opis techniczny obiektu. 6.1 Ogólna charakterystyka. Przedmiotowy podjazd został wybudowany na podstawie projektu z 1996 w ubiegłym stuleciu. W związku z faktem, że jest to obiekt istniejący została przeprowadzona inwentaryzacja i dokonano pomiarów z natury. Podjazd pod względem funkcjonalnym służy zapewnieniu dostępu do budynku szkoły osobom niepełnosprawnym poruszających się na wózku. Przebieg ściany nie prostoliniowy, załamany geometrycznie na długości pod kątem ok. 45 o Parametry techniczne obiektu: - Rozstaw ścian oporowych podjazdu: 1,30 m - Rozstaw ścian oporowych przy schodach: 1,60 m - Długość podjazdu (od zew.): 32,51 m - Pochylenie podjazdu: 6 o - Stopnie: 11szt x 15,3cm x 30cm 6.4. Układ konstrukcyjny. Ściany oporowe żelbetowe grubości 20 cm i zmiennej wysokości. Strona 7

8 7. Opis techniczny projektowanych prac 7.1 Ogólna charakterystyka. Projektuje się wykonanie pochylni i schodów usytuowanych jak dotychczas i wymiarach, które nie ulegną zmianie. Zatem prace sprowadzą się do odtworzenia uszkodzonych ścian oporowych, schodów i pochylni. Przebieg ściany nie prostoliniowy, załamany geometrycznie na długości pod kątem ok. 45 o. Konstrukcja poszczególnych elementów jest zróżnicowana na długości i dostosowana pod względem konstrukcyjnym do profilu terenu i wysokości zagłębienia. Ściany oporowe wykonać wg części rysunkowej projektu. Posadzka podjazdu z kostki betonowej grubości 6 cm. Stopnie wykonane na płycie żelbetowej grubości 10 cm zbrojone siatką z prętów # 10 co 20 cm. Stal zbrojeniowa RB500 (f yk =500MPa). Beton o wytrzymałości na ściskanie C16/20 (B20). Przyjęto klasę ekspozycji XC3 oraz wymaganą minimalne otulenie zbrojenia c min =30mm. W celu zwiększenia odporności betonu na warunki atmosferyczne projektuje się go wykonać jako wodoszczelny W8. Ściany oporowe zostaną wykończone cienkowarstwowym tynkiem mozaikowym, natomiast na stopniach zostanie wykończone terakotą ze stopnicami ryflowanymi i antypoślizgowymi. Pochwyty wykonać z rury fi 40mm na wysokości 75 i 90 cm od poziomu podłoża. Dodatkowo przed wykonaniem zasypki piasku średnioziarnistego należy wykonać izolację pionową na odtwarzanych ścianach oporowych. Balustrady wykonać z płaskownika 50x5mm w części konstrukcyjnej oraz wypełnieniem pionowymi elementami co 10 cm Parametry techniczne obiektu: - Rozstaw ścian oporowych podjazdu: 1,30 m - Rozstaw ścian oporowych przy schodach: 1,60 m - Długość podjazdu (od zew.): 32,51 m - Grubość ścian oporowych: 20 cm - Pochylenie podjazdu: 6 o - Stopnie: 11szt x 15,3cm x 30cm 7.3. Warunki gruntowe. Ocenę warunków gruntowych przeprowadzono na podstawie normy PN 81 / B Grunty budowlane. Posadowienie bezpośrednie budowli. Budowę podłoża gruntowego ustalono na podstawie oględzin geotechnicznych wykonanych dla projektowanego obiektu. Stwierdzono, że obiekt należy do pierwszej kategorii geotechnicznej i posadowiony będzie na piaskach średnich, określanych jako warunki gruntowe proste, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r (Dz.U. nr:126, poz. 839). Obliczenia nośności i przydatności do posadowienia ław fundamentowych wykonano zgodnie z PN-81/B/03/020 metodą C jak dla typowych gruntów zawierających piaski gliniaste, które to znajdują się na terenie inwestycji i posiadają nośność powyżej 150 kpa. Strona 8

9 7.4. Układ konstrukcyjny i schematy statyczne Ściana oporowa kątowa wys. 240 cm - przekrój A-A Geometria Wysokość ściany H [m] 2.40 Szerokość ściany B [m] 1.55 Długość ściany L [m] Grubość górna ściany B 5 [m] 0.20 Grubość dolna ściany B 2 [m] 0.20 Minimalna głębokość posadowienia D min [m] 0.50 Odsadzka lewa B 1 [m] 0.20 Odsadzka prawa B 3 [m] 1.15 Minimalna grubość odsadzki lewej A 2 [m] 0.33 Minimalna grubość odsadzki prawej A 3 [m] 0.33 Maksymalna grubość podstawy A 4 [m] 0.33 Kąt delta [ ] 0.00 Materiały Klasa betonu B20 Klasa stali RB500 Otulina [cm] 3.00 Średnica prętów zbrojeniowych ściany φ 1 [mm] 12.0 Średnica prętów zbrojeniowych podstawy φ 2 [mm] 12.0 Dopuszczalne rozwarcie rys [mm] 0.3 Warunki gruntowe Strona 9

10 Warstwa Nazwa gruntu Miąższoś ć 1 Piasek gruby, piasek średni (n) u (n) C u (n) M (n) M 0 (n) [m] [t/m 3 ] [ ] [kpa] [kpa] [kpa] Metoda określania parametrów geotechnicznych B Parametry zasypki Nazwa gruntu Piasek gruby, piasek średni ρ (n) [t/m 3 ] 1.80 (n) φ u (n) C u [ ] [kpa] 0.00 Obciążenia: Przyjęto obciążenie zgodnie z PN-82/B dla ustrojów konstrukcyjnych podlegających parciu ziemi, które ustalono na poziomie 3kN/m 2. Nie przewiduję się obciążenia pojazdami mechanicznymi. Nr Rodzaj Wartość X pocz [m] X kon [m] γ min min γ max max 1 Naziom góra [kn/m2] Parcie zasypki Wypadkowe parcie zasypki na ścianę oporową wynosi kn/m Wypadkowy odpór zasypki wynosi 0.88 kn/m Strona 10

11 Sprawdzenie stanu granicznego nośności gruntu Nośność gruntu bezpośrednio pod płytą fundamentową. Nośność jest OK. G = kn m*q nf = 0.9 * = kn. Naprężenia pod płytą fundamentową Naprężenia w narożach płyty fundamentowej. Wartość q 1 = 0.07 kn/m 2 Wartość q 2 = kn/m 2 Wymiarowanie zbrojenia Element Moment [knm] Zbrojenie wyliczone [cm 2 ] Zbrojenie przyjęte [cm 2 ] Ściana #12=5.65 Podstawa z lewej #12=5.65 Podstawa z prawej #12=5.65 Stateczność fundamentu Stateczność na obrót Stateczność OK. M or = knm/m m o *M ur = 0.90 * = knm/m Strona 11

12 Stateczność na przesuw Przesuw na styku fundamentu i gruntu Obliczenie stateczności z uwzględnieniem współczynnika tarcia gruntu pod podstawą fundamentu. Stateczność OK. Q tr = kn/m m*q tf1 = 0.95 * = kn/m Obliczenie stateczności z uwzględnieniem kąta tarcia wewnętrznego gruntu pod podstawą fundamentu. Stateczność OK. Q tr = kn/m m*q tf2 = 0.95 * = kn/m Osiadanie fundamentu Osiadania pierwotne = cm Osiadania wtórne = cm Osiadania całkowite = cm Przechyłka = rad Stosunek różnicy osiadań ściany jest dopuszczalny i wynosi Warunek naprężeniowy 0.3 * σ zρ = 0.3 * 73.83kN/m 2 = kn/m 2 σ zd = kn/m 2 Głębokość, na której zachodzi warunek wytrzymałościowy = 3.49 m Rozkład naprężeń pod ścianką Strona 12

13 Tabela z wartościami: Nr H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] Suma = σ ZS +σ ZD [ [kn/m2] Legenda: H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] - głębokość liczona od poziomu terenu - naprężenia pierwotne - naprężenia wtórne - naprężenia dodatkowe od obciążenia własnego Przemieszczenia korony ściany Przemieszczenie względne wywołane nierównomiernym osiadaniem f 1 /H = Przemieszczenie względne wywołane odkształceniem elementu żelbetowego f 2 /H = Sumaryczne ugięcie korony ściany f = f 1 +f 2 = 0.21 cm cm =0.65 cm 0.015*H = 3.60 cm Strona 13

14 Najniekorzystniejszy łuk Charakterystyka łuku: x śr = 0.58 m; y śr = 1.50 m; R = 4.28 m; Współczynniki bezpieczeństwa (pewności) : Fmaxma x Fmaxmin Fminmax Fminmin Objętość gruntu leżącego wewnątrz danego łuku poślizgu dla 1 mb. zbocza V = 8.28 m 3. Strona 14

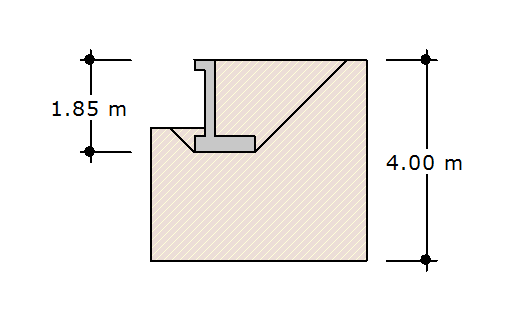

15 Geometria Ściana oporowa kątowa wys. 185 cm - przekrój B-B Wysokość ściany H [m] 1.85 Szerokość ściany B [m] 1.20 Długość ściany L [m] Grubość górna ściany B 5 [m] 0.20 Grubość dolna ściany B 2 [m] 0.20 Minimalna głębokość posadowienia D min [m] 0.50 Odsadzka lewa B 1 [m] 0.20 Odsadzka prawa B 3 [m] 0.80 Minimalna grubość odsadzki lewej A 2 [m] 0.33 Minimalna grubość odsadzki prawej A 3 [m] 0.33 Maksymalna grubość podstawy A 4 [m] 0.33 Kąt delta [ ] 0.00 Materiały Klasa betonu B20 Klasa stali RB500 Otulina [cm] 3.00 Średnica prętów zbrojeniowych ściany 1 [mm] 10.0 Średnica prętów zbrojeniowych podstawy 2 [mm] 10.0 Dopuszczalne rozwarcie rys [mm] 0.3 Warunki gruntowe Strona 15

16 Warstwa Nazwa gruntu Miąższoś ć 1 Piasek gruby, piasek średni (n) u (n) C u (n) M (n) M 0 (n) [m] [t/m 3 ] [ ] [kpa] [kpa] [kpa] Metoda określania parametrów geotechnicznych B Parametry zasypki Nazwa gruntu Piasek gruby, piasek średni ρ (n) [t/m 3 ] 1.80 (n) φ u (n) C u [ ] [kpa] 0.00 Obciążenia Przyjęto obciążenie zgodnie z PN-82/B dla ustrojów konstrukcyjnych podlegających parciu ziemi, które ustalono na poziomie 3kN/m 2. Nie przewiduję się obciążenia pojazdami mechanicznymi. Nr Rodzaj Wartość X pocz [m] X kon [m] min max 1 Naziom góra [kn/m2] Parcie zasypki Wypadkowe parcie zasypki na ścianę oporową wynosi kn/m Strona 16

17 Wypadkowy odpór zasypki wynosi 0.88 kn/m Sprawdzenie stanu granicznego nośności gruntu Nośność gruntu bezpośrednio pod płytą fundamentową. Nośność jest OK. G = kn m*q nf = 0.9 * = kn. Naprężenia pod płytą fundamentową Naprężenia w narożach płyty fundamentowej. Wartość q 1 = 0.20 kn/m 2 Wartość q 2 = kn/m 2 Wymiarowanie zbrojenia Element Moment [knm] Zbrojenie wyliczone [cm 2 ] Zbrojenie przyjęte [cm 2 ] Ściana #10=3,92 Podstawa z lewej #10=3,92 Podstawa z prawej #10=3,92 Strona 17

18 Stateczność fundamentu Stateczność na obrót Stateczność OK. M or = knm/m m o *M ur = 0.90 * = knm/m Stateczność na przesuw Przesuw na styku fundamentu i gruntu Obliczenie stateczności z uwzględnieniem współczynnika tarcia gruntu pod podstawą fundamentu. Stateczność OK. Q tr = kn/m m*q tf1 = 0.95 * = kn/m Obliczenie stateczności z uwzględnieniem kąta tarcia wewnętrznego gruntu pod podstawą fundamentu. Stateczność OK. Q tr = kn/m m*q tf2 = 0.95 * = kn/m Osiadanie fundamentu Osiadania pierwotne = cm Osiadania wtórne = cm Osiadania całkowite = cm Przechyłka = rad Stosunek różnicy osiadań ściany jest dopuszczalny i wynosi Warunek naprężeniowy 0.3 * σ zρ = 0.3 * 59.15kN/m 2 = kn/m 2 σ zρ = kn/m 2 Głębokość, na której zachodzi warunek wytrzymałościowy = 2.70 m Rozkład naprężeń pod ścianką Strona 18

19 Tabela z wartościami: Nr H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] Suma = σ ZS +σ ZD [kn/m2] Legenda: H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] - głębokość liczona od poziomu terenu - naprężenia pierwotne - naprężenia wtórne - naprężenia dodatkowe od obciążenia własnego Przemieszczenia korony ściany Przemieszczenie względne wywołane nierównomiernym osiadaniem f 1 /H = Najniekorzystniejszy łuk Strona 19

20 Charakterystyka łuku: x śr = 0.56 m; y śr = 1.95 m; R = 4.04 m; Współczynniki bezpieczeństwa (pewności) : Fmaxma x Fmaxmin Fminmax Fminmin Objętość gruntu leżącego wewnątrz danego łuku poślizgu dla 1 mb. zbocza V = 5.53 m 3. Geometria Ściana oporowa kątowa wys. 130 cm - przekrój C-C Wysokość ściany H [m] 1.30 Szerokość ściany B [m] 0.85 Długość ściany L [m] Grubość górna ściany B 5 [m] 0.20 Grubość dolna ściany B 2 [m] 0.20 Minimalna głębokość posadowienia D min [m] 0.50 Odsadzka lewa B 1 [m] 0.20 Odsadzka prawa B 3 [m] 0.45 Minimalna grubość odsadzki lewej A 2 [m] 0.33 Minimalna grubość odsadzki prawej A 3 [m] 0.33 Maksymalna grubość podstawy A 4 [m] 0.33 Kąt delta [ ] 0.00 Materiały Klasa betonu B20 Klasa stali RB500 Otulina [cm] 3.00 Średnica prętów zbrojeniowych ściany φ 1 [mm] 10.0 Średnica prętów zbrojeniowych podstawy φ 2 [mm] 10.0 Dopuszczalne rozwarcie rys [mm] 0.3 Strona 20

21 Warunki gruntowe Warstwa Nazwa gruntu Miąższoś ć 1 Piasek gruby, piasek średni (n) u (n) C u (n) M (n) M 0 (n) [m] [t/m 3 ] [ ] [kpa] [kpa] [kpa] Metoda określania parametrów geotechnicznych B Parametry zasypki Nazwa gruntu Piasek gruby, piasek średni ρ (n) [t/m 3 ] 1.80 (n) φ u (n) C u [ ] [kpa] 0.00 Obciążenia Przyjęto obciążenie zgodnie z PN-82/B dla ustrojów konstrukcyjnych podlegających parciu ziemi, które ustalono na poziomie 3kN/m 2. Nie przewiduję się obciążenia pojazdami mechanicznymi. Nr Rodzaj Wartość X pocz [m] X kon [m] min max Strona 21

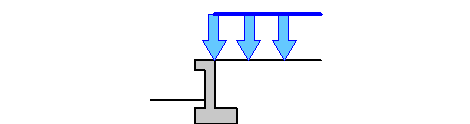

22 1 Naziom góra [kn/m2] Parcie zasypki Wypadkowe parcie zasypki na ścianę oporową wynosi 9.03 kn/m Wypadkowy odpór zasypki wynosi 0.88 kn/m Sprawdzenie stanu granicznego nośności gruntu Nośność gruntu bezpośrednio pod płytą fundamentową. Nośność jest OK. G = kn m*q nf = 0.9 * = kn. Naprężenia pod płytą fundamentową Naprężenia w narożach płyty fundamentowej. Wartość q 1 = 0.70 kn/m 2 Wartość q 2 = kn/m 2 Strona 22

23 Wymiarowanie zbrojenia Element Moment [knm] Zbrojenie wyliczone [cm 2 ] Zbrojenie przyjęte [cm 2 ] Ściana #10=3,14 Podstawa z lewej #10=3,14 Podstawa z prawej #10=3,14 Stateczność fundamentu Stateczność na obrót Stateczność OK. M or = 4.22 knm/m m o *M ur = 0.90 * 9.12 = 8.21 knm/m Stateczność na przesuw Przesuw na styku fundamentu i gruntu Obliczenie stateczności z uwzględnieniem współczynnika tarcia gruntu pod podstawą fundamentu. Stateczność OK. Q tr = 8.41 kn/m m*q tf1 = 0.95 * 9.85 = 9.36 kn/m Obliczenie stateczności z uwzględnieniem kąta tarcia wewnętrznego gruntu pod podstawą fundamentu. Stateczność OK. Q tr = 8.41 kn/m m*q tf2 = 0.95 * = kn/m Osiadanie fundamentu Osiadania pierwotne = cm Osiadania wtórne = cm Osiadania całkowite = cm Przechyłka = rad Stosunek różnicy osiadań ściany jest dopuszczalny i wynosi Warunek naprężeniowy 0.3 * σ zρ = 0.3 * 36.55kN/m 2 = kn/m 2 σ zρ = 9.65 kn/m 2 Głębokość, na której zachodzi warunek wytrzymałościowy = 1.49 m Strona 23

24 Rozkład naprężeń pod ścianką Tabela z wartościami: Nr H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] Suma = σ ZS +σ ZD [kn/m2] Legenda: H [m] σ ZR [kn/m2] σ ZS [kn/m2] σ ZD [kn/m2] - głębokość liczona od poziomu terenu - naprężenia pierwotne - naprężenia wtórne - naprężenia dodatkowe od obciążenia własnego Strona 24

25 Przemieszczenia korony ściany Przemieszczenie względne wywołane nierównomiernym osiadaniem f 1 /H = Przemieszczenie względne wywołane odkształceniem elementu żelbetowego f 2 /H = Sumaryczne ugięcie korony ściany f = f 1 +f 2 = 0.06 cm cm =0.07 cm 0.015*H = 1.95 cm Najniekorzystniejszy łuk Charakterystyka łuku: x śr = 0.16 m; y śr = 1.00 m; R = 2.39 m; Współczynniki bezpieczeństwa (pewności) : Fmaxma x Fmaxmin Fminmax Fminmin Objętość gruntu leżącego wewnątrz danego łuku poślizgu dla 1 mb. zbocza V = 2.55 m 3. Strona 25

26 8. Ekspertyza stanu technicznego istniejącego zjazdu. W konstrukcji ściany w trakcie przeprowadzonych wizji lokalnych stwierdzono występowanie następujących uszkodzeń, które można zakwalifikować do dwóch głównych grup: 8.1. Uszkodzenia globalne- wynikające z charakteru pracy konstrukcji. Zaobserwowano wyraźne przemieszczenie ściany oporowej od pionu sięgające 8 cm w najgłębszym miejscu dla przekroju A-A. Ugięcie korony ściany powinno być: f = f 1 +f 2 = 0.21 cm cm =0.65 cm Maksymalne dopuszczalne przemieszczenie: 0.015*H = 3.60 cm Zmierzone przemieszczenie ściany f = 8 cm 0.015*H = 3.60 cm Warunek nie spełniony Wniosek: Stan graniczny nośności i użytkowalności został przekroczony, co zagraża bezpieczeństwu konstrukcji oraz stwarza zagrożenie dla użytkowników. W związku z powyższym niezbędne jest odtworzenia uszkodzonych ścian oporowych Uszkodzenia lokalne - powstałe w okresie eksploatacji. Na całej długości ściany stwierdzono lokalne uszkodzenia powierzchniowe. Dokumentację fotograficzną zaistniałych uszkodzeń zamieszczono w załączniku nr 1 do opracowania. Uszkodzenia te w szczególności polegają na odspojeniu i odpadnięciu tynku, częściowych ubytkach betonu konstrukcji ściany oraz licznych spękaniach poprzecznych i podłużnych na całej długości ścian. 8.3 Przyczyny powstałych uszkodzeń. Podstawowym czynnikiem powodującym powstanie tych uszkodzeń jest brak przekładek w dylatacjach oraz wykonanie okładziny tynku bez jej zdylatowania. Wywołane naprężenia w betonie spowodowały liczne pęknięcia przez które w wyniku braku izolacji poziomych doszło do zawilgocenia konstrukcji oraz spowodowało korozję zbrojenia i bezpośrednio przyczyniło się do jego uszkodzenia Metodologia obliczeń. Obliczenia przeprowadzono w programie obliczeniowym Ściana oporowa moduł programu Konstruktor ver licencja dla Firma Pasja. Sprawdzenie nośności gruntu Sprawdzenie nośność gruntów dokonano zgodnie z PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli Załącznik 1 do normy, dla wartości obliczeniowych sił i parametrów gruntowych. Sprawdzane są warunki dla jednego kierunku Nr max m x Q fnb ; w poziomie posadowienia oraz na podstawie przyjętego fundamentu zastępczego na stropie każdej kolejnej warstwy. Sprawdzenie stateczności. Sprawdzenie stateczność konstrukcji na obrót przeprowadzono w poziomie posadowienia oraz na przesuw w poziomie posadowienia i na stropie każdej niżej zalegającej warstwy. Przy obliczaniu stateczności na przesuw uwzględniana jest siła tarcia fundamentu o grunt, a współczynnik tarcia uzależniony jest od rodzaju gruntu, jego stanu (jeżeli stopień plastyczności IL > 0.25 grunt plastyczny lub miękkoplastyczny to współczynnik tarcia µ=0), oraz tego czy płyta podstawy jest gładka, czy chropowata. Strona 26

27 Sprawdzenie osiadań. Obliczenia prowadzone są według metody naprężeń, zgodnie z polską normą PN- 81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Wyznaczono średnie osiadania pod fundamentem oaz tangens kąta obrotu ściany oporowej. Grunt zalegający pod stopą fundamentową jest dzielony na warstwy, których grubość nie przekracza 0,5 x B oraz uwzględnia się naturalny rozkład warstw geotechnicznych. Naprężenia pionowe w dowolnym punkcie pod fundamentem obliczanie są wg normowego wzoru Boussinesqua, przy uwzględnieniu rozkładu naprężeń pod całą płytą podstawy. Dla uzyskania poprawnych wyników wymaga się aby był spełniony warunek R0 2b. Z tego powodu grubość pierwszej warstwy nie powinna być mniejsza niż 0,4 m. Następnie wyznaczane są osiadania pierwotne i wtórne zgodnie z wzorami (20) i (21) wyżej wspomnianej normy. Osiadania wtórne są uwzględniane tylko w przypadku gdy czas wznoszenia budowli (od wykonania wykopów fundamentowych do zakończenia stanu surowego, z montażem urządzeń stanowiących obciążenia) jest dłuższy niż 1 rok nie zachodzi. Osiadanie w poszczególnej warstwie jest sumą osiadania wtórnego i pierwotnego. Sumowanie osiadań poszczególnych warstw w celu wyznaczenia całkowitego osiadania fundamentu przeprowadzane jest do wymaganej głębokości. Sprawdzenie stateczności ogólnej. W celu wyznaczania stateczności zbocza zbudowanego z gruntów spoistych przyjęto metody polegające na analizie warunków równowagi bryły osuwającej się wzdłuż powierzchni poślizgu. W metodach obliczeniowych przyjęto, że potencjalne powierzchnie poślizgu są walcowe. Stateczność zbocza uważa się za zapewnioną, jeżeli spełniony jest następujący warunek: Fmin F dop Wszystkie prowadzone obliczenia przeprowadzone są przy następujących założeniach: Dla płaskiego stanu naprężeń i odkształceń. Przy obowiązywaniu hipotezy wytrzymałościowej Coulomba - Mohra: Parametry mechaniczne gruntu c oraz φ są stałe w czasie. Wzdłuż całej powierzchni poślizgu są stałe przemieszczenia. Strona 27

28 9. Informacja BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Przedmiotem projektu jest przebudowa ściany polegająca na odtworzeniu uszkodzonych elementów obiektu. Zakres robót: - roboty rozbiórkowe - roboty zbrojarskie - betonowanie - prace ślusarskie - prace wykończeniowe 9.2. Wykaz istniejących obiektów budowlanych. Przedmiotowa działka jest działką zabudowaną budynkiem szkolnym wraz z niezbędną infrastrukturą Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na działce nie znajduje się elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określających skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Głównym zagrożeniem dla planowanej inwestycji podczas jej realizacji będzie niebezpieczeństwo związane z prowadzeniem prac w wykopie skala zagrożenia duża. Pozostały zakres robót budowlanych jest niewielki i nie stwarza zagrożeń i można określić, że skala zagrożeń jest niewielka. Jednocześnie należy zauważyć, że roboty budowlane przy planowanej inwestycji należą do wymienionych w art. 21a ust. 2 ustawy z dnia r Prawo budowlane (Dz.U ), w związku z powyższym, kierownik budowy jest zobowiązany sporządzić Plan bezpieczeństwa i ochrony zdrowia na podstawie niniejszej informacji Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do wykonywania robót należy przeprowadzić szkolenia BHP stanowiskowe na każde stanowisko oddzielnie oraz wstępne. Szkolenia może przeprowadzić osoba posiadająca stosowne uprawnienia do przeprowadzania takich szkoleń np.: specjalista BHP lub kierownik budowy. Podstawowe zasady przeprowadzania i ramowy program instruktażu stanowiskowego w dziedzinie bezpieczeństwa i higieny pracy. Strona 28

29 1. Instruktaż stanowiskowy przeprowadza się przed dopuszczeniem do wykonywania pracy na określonym stanowisku: 1) pracownika zatrudnianego na stanowisku robotniczym oraz innym, na którym występuje narażenie na działanie czynników szkodliwych dla zdrowia, uciążliwych lub niebezpiecznych; 2) pracownika przenoszonego na stanowisko, o którym mowa w pkt 1; 3) ucznia odbywającego praktyczną naukę zawodu oraz studenta odbywającego praktykę studencką. 2. Pracownik wykonujący pracę na kilku stanowiskach pracy powinien odbyć instruktaż stanowiskowy na każdym z tych stanowisk. 3. W przypadku wprowadzenia na stanowisku, o którym mowa w ust. 1 pkt 1, zmian warunków techniczno-organizacyjnych, w szczególności zmian procesu technologicznego, zmian organizacji stanowisk pracy, wprowadzenia do stosowania substancji o działaniu szkodliwym dla zdrowia albo niebezpiecznym oraz nowych lub zmienianych narzędzi, maszyn i innych urządzeń - pracownik zatrudniony na tym stanowisku odbywa instruktaż stanowiskowy przygotowujący go do bezpiecznego wykonywania pracy w zmienionych warunkach. Tematyka i czas trwania instruktażu stanowiskowego powinny być uzależnione od rodzaju i zakresu wprowadzonych na stanowisku zmian. 4. Czas trwania instruktażu stanowiskowego powinien być uzależniony od przygotowania zawodowego pracownika, dotychczasowego stażu pracy oraz rodzaju pracy i zagrożeń występujących na stanowisku pracy, na którym pracownik ma być zatrudniony. 5. Instruktaż stanowiskowy przeprowadza wyznaczona przez pracodawcę osoba kierująca pracownikami lub pracodawca, jeżeli osoby te posiadają odpowiednie kwalifikacje i doświadczenie zawodowe oraz są przeszkolone w zakresie metod prowadzenia instruktażu stanowiskowego. 6. Instruktaż stanowiskowy kończy się sprawdzianem wiedzy i umiejętności z zakresu wykonywania pracy zgodnie z przepisami oraz zasadami bezpieczeństwa i higieny pracy, stanowiącym podstawę dopuszczenia pracownika do wykonywania pracy na określonym stanowisku. 7. Odbycie instruktażu ogólnego oraz instruktażu stanowiskowego pracownik potwierdza na piśmie w karcie szkolenia wstępnego wg odpowiedniego wzoru, która jest przechowywana w aktach osobowych pracownika. 1. Cel szkolenia. Ramowy program instruktażu stanowiskowego: Celem szkolenia jest uzyskanie przez pracownika: a) informacji o czynnikach środowiska pracy występujących na danym stanowisku pracy i w jego bezpośrednim otoczeniu oraz o ryzyku zawodowym związanym z wykonywaną pracą, Strona 29

30 b) wiedzy i umiejętności dotyczących sposobów ochrony przed zagrożeniami wypadkowymi i zagrożeniami dla zdrowia w warunkach normalnej pracy i w warunkach awaryjnych, c) wiedzy i praktycznych umiejętności z zakresu bezpiecznego wykonywania powierzonej pracy. 2. Uczestnicy szkolenia. Szkolenie jest przeznaczone dla pracowników nowo zatrudnianych na stanowiskach robotniczych i innych, na których występuje narażenie na działanie czynników szkodliwych dla zdrowia, uciążliwych lub niebezpiecznych, dla pracowników przenoszonych na takie stanowiska oraz w przypadku zmiany warunków techniczno-organizacyjnych, tj. w razie zmiany procesu technologicznego, zmiany organizacji stanowisk pracy, wprowadzenia do stosowania substancji o działaniu szkodliwym dla zdrowia albo niebezpiecznym oraz nowych lub zmienianych narzędzi, maszyn i innych urządzeń. Szkolenie jest przeznaczone również dla studentów odbywających praktyki studenckie oraz uczniów odbywających praktyczną naukę zawodu. 3. Sposób organizacji szkolenia. Szkolenie powinno być prowadzone w formie instruktażu - na stanowisku, na którym będzie zatrudniony instruowany pracownik, na podstawie szczegółowego programu opracowanego przez organizatora szkolenia. Szkolenie powinno uwzględniać następujące etapy: a) rozmowę wstępną instruktora z instruowanym pracownikiem, b) pokaz i objaśnienie przez instruktora całego procesu pracy, który ma być realizowany przez pracownika, c) próbne wykonywanie procesu pracy przez pracownika przy korygowaniu przez instruktora sposobów wykonywania pracy, d) samodzielną pracę instruowanego pracownika pod nadzorem instruktora, e) sprawdzenie i ocenę przez instruktora sposobu wykonywania pracy przez pracownika. Jeżeli pracownik wykonuje prace na różnych stanowiskach, szkolenie powinno uwzględniać wszystkie rodzaje prac, które będą należały do zakresu obowiązków pracownika. Sposób realizacji szkolenia i czas trwania poszczególnych jego części powinny być dostosowane do przygotowania zawodowego i dotychczasowego stażu pracy pracownika oraz zagrożeń występujących przy przewidzianej do wykonywania przez niego pracy. 4. Ramowy program szkolenia. Strona 30

31 Lp. Temat szkolenia Liczba godzin *) Przygotowanie pracownika do wykonywania określonej pracy, w tym w szczególności: a) omówienie warunków pracy z uwzględnieniem: - elementów pomieszczenia pracy, w którym ma pracować pracownik, mających wpływ na warunki pracy pracownika (np. oświetlenie ogólne, ogrzewanie, wentylacja, urządzenia techniczne, urządzenia ochronne), - elementów stanowiska roboczego mających wpływ na bezpieczeństwo i higienę pracy (np. pozycja przy pracy, oświetlenie miejscowe, wentylacja miejscowa, urządzenia zabezpieczające, ostrzegawcze i sygnalizacyjne, narzędzia, surowce i produkty), - przebiegu procesu pracy na stanowisku pracy w nawiązaniu do procesu produkcyjnego (działalności) w całej komórce organizacyjnej i zakładzie pracy, b) omówienie zagrożeń występujących przy określonych czynnościach na stanowisku pracy, wyników oceny ryzyka zawodowego związanego z wykonywaną pracą i sposobów ochrony przed zagrożeniami oraz zasad postępowania w razie wypadku lub awarii, c) przygotowanie wyposażenia stanowiska roboczego do wykonywania określonego zadania Pokazanie przez instruktora sposobu wykonywania pracy na stanowisku pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, z uwzględnieniem metod bezpiecznego wykonywania poszczególnych czynności i ze szczególnym zwróceniem uwagi na czynności trudne i niebezpieczne Próbne wykonanie zadania przez pracownika pod kontrolą instruktora 2 0,5 0,5 4 Samodzielna praca pracownika pod nadzorem instruktora 4 5 Omówienie i ocena przebiegu wykonywania pracy przez 1 Strona 31

32 pracownika Razem: minimum 8 *) W godzinach lekcyjnych trwających 45 minut. Podstawa prawna Rozporządzenie Ministra Gospodarki i Pracy w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy /Dz. U. nr180 z dnia 18 sierpnia 2004r., poz.1860/ Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. W tym środków zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Roboty budowlano montażowe powinny być prowadzone w sposób bezpieczny określony w planie bezpieczeństwa i ochrony zdrowia wykonanym przez kierownika budowy przed rozpoczęciem robót. Przy realizacji przedmiotowego obiektu nie występują strefy szczególnego zagrożenia. Roboty budowlane pod nadzorem osoby uprawnionej kierownika budowy, przestrzegając przepisów Rozp. Min. Infr. z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 47,poz. 401) a w szczególności: 1) nie wolno zatrudniać pracownika na danym stanowisku pracy w razie przeciwskazań lekarskich oraz bez wstępnego przeszkolenia w zakresie bezpieczeństwa i higieny pracy; 2) w razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia budowlanego należy je bezzwłocznie zatrzymać i wyłączyć dopływ energii ze źródła zasilania; 3) wznowienie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione; 4) przy wykonywaniu robót na wysokości powyżej 2m stanowiska pracy oraz przejścia należy zabezpieczyć barierą składającą się z deski krawężnikowej o wysokości 0,15m i poręczy ochronnej na wys. 1,1m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą należy wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z wysokości; 5) pomosty robocze wykonane z desek lub bali powinny być dostosowane do przewidzianego obciążenia, szczelne i zabezpieczone przed zmianą ich położenia; Strona 32

33 6) teren budowy lub robót powinien być zabezpieczony ogrodzeniem, które powinno być tak wykonane aby nie stwarzało zagrożenia dla ludzi i mieć wysokość co najmniej 1,5m; 7) strefę niebezpieczną, w której mogą wystąpić źródła zagrożenia np.: możliwość upadku z góry przedmiotów lub materiałów, należy oznakować i ogrodzić poręczami bądź zabezpieczyć daszkami ochronnymi, 8) rusztowania powinny: - posiadać pomost o powierzchni roboczej wystarczającej dla pracowników oraz do składowania narzędzi i niezbędnej ilości materiałów; - posiadać konstrukcję niezbędną do przenoszenia działających obciążeń; - umożliwiać pracę w pozycji nie powodującej nadmiernego wysiłku, 9) pracownicy zatrudnieni do montażu i rozbiórki rusztowań powinni mieć przeszkolenie do wykonywania danego rodzaju rusztowań; 10) przy wykonywaniu robót na wysokości pracownicy powinni być zabezpieczeni pasami ochronnymi z linką umocowaną do stałych elementów konstrukcji budowli lub wznoszonych (rozbieranych) rusztowań; 11) zabronione jest ustawianie i rozbieranie rusztowań: - o zmroku, jeżeli nie zapewniono oświetlenia dającego dobrą widoczność; - w czasie gęstej mgły, opadów deszczu i śniegu oraz gołoledzi; - podczas burzy i wiatru o szybkości przekraczającej 10m/sek; 12) wchodzenie i schodzenie z rusztowań powinno odbywać się w miejscach do tego przeznaczonych; 13) podłoże (grunt, konstrukcja), na którym ustawia się rusztowanie, powinno zapewniać jego stabilność, mieć zapewnione stałe odwodnienie oraz odpływ wód opadowych od budynku; 14) rusztowania usytuowane bezpośrednio przy drogach (ulicach) oraz w miejscach przejazdów i przejść powinny mieć daszki ochronne; 15) przy rozbiórce deskowania należy podjąć środki zabezpieczające przed możliwością zawalenia się elementów deskowania, runięcia podtrzymujących rusztowań lub konstrukcji usztywniających. O kolejności rozbiórki poszczególnych elementów decyduje kierownik robót; 16) materiał z rozbiórki powinien być usunięty na wyznaczone składowisko; 17) przy wykonywaniu pokrycia dachów w pobliżu krawędzi dachu należy pracownika zabezpieczyć za pomocą pasa ochronnego z linką zamocowaną do stałych elementów konstrukcyjnych obiektu; 18) materiały składowane na dachu należy zabezpieczyć przed spadnięciem; Strona 33

34 19) wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: elektroenergetyczne, gazowe, telekomunikacyjne, ciepłownicze, wodociągowe, i kanalizacyjne powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą być one wykonywane od istniejącej sieci i sposobu wykonywania tych robót. Bezpieczną odległość wykonywania robót ustala kierownik w porozumieniu z właściwą jednostką zarządzającą daną siecią. Miejsca tych robót należy oznakować napisami ostrzegawczymi i ogrodzić. Prowadzenie robót ziemnych w pobliżu instalacji podziemnych a także pogłębianie wykopów poszukiwawczych powinno odbywać się ręcznie; 20) w czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady, zaopatrzone w światło ostrzegawcze. Poręcze balustrad powinny znajdować się na wysokości 1,1m nad terenem i w odległości nie mniejszej niż 1m od krawędzi wykopu; 21) jeżeli teren na którym są wykonywane roboty ziemne nie może być ogrodzony, wykonawca robót powinien zapewnić stały jego dozór; 22) wykopy o ścianach pionowych nieumocnionych, bez podparcia lub rozparcia, mogą być wykonywane tylko do głębokości 1m w gruntach zwartych i gdy teren przy wykopie nie jest obciążony w pasie o szerokości równej głębokości wykopu. Wykopy bez umocnień o głębokości od 1 do 2m można wykonać, jeżeli pozwalają na to wyniki badań gruntu i dokumentacja geologiczno-inżynierska. Stosowanie zabezpieczenia ażurowego ścian wykopów można stosować tylko w gruntach zwartych. Stosowanie zabezpieczenia ażurowego ścian wykopów w okresie zimowym jest zabronione. Zabronione jest używanie elementów zabezpieczenia wykopów niezgodny z przeznaczeniem; 23) w czasie wykonywania wykopów ze skarpami o bezpiecznym nachyleniu, zgodnym z przepisami odrębnymi, należy: - w pasie terenu przylegające do górnej krawędzi skarpy, na szerokości równej trzykrotnej głębokości wykopu, wykonać spadki umożliwiające łatwy odpływ wód opadowych w kierunku od wykopu; - likwidować naruszenie struktury gruntu skarpy, usuwając naruszony grunt z zachowaniem bezpiecznego nachylenia w każdym punkcie skarpy; - sprawdzić stan skarpy po deszczu, mrozie lub po dłuższej przerwie w pracy; 24) jeżeli wykop osiągnie głębokość większą niż 1m od poziomu terenu, należy wykonać zejście (wyjście) do wykopu. Odległość pomiędzy zejściami (wyjściami) do wykopu nie powinna przekraczać 20m. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione; 25) każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp; Strona 34

35 26) składowanie urobku, materiałów i wyrobów jest zabronione: - w odległości mniejszej niż 0,6m od krawędzi wykopu, jeśli ściany wykopu są obudowane oraz obciążenie urobku jest przewidziane w doborze obudowy; - w strefie klina naturalnego odłamu gruntu, jeśli ściany wykopu nie są obudowane; 27) ruch środków transportowych powinien odbywać się poza granicą klina naturalnego odłamu gruntu; 28) w czasie zasypywania obudowy wykopów zabezpieczenie należy demontować od dna wykopu i stopniowo je usuwać w miarę zasypywania wykopu. Jednoetapowo można usunąć zabezpieczenie z wykopów wykonanych: - w gruntach spoistych na głębokości nie większej niż 0,5m; - w pozostałych gruntach na głębokości nie większej niż 0,3m; 29) przed dopuszczeniem pracownika do pracy, pracodawca zobowiązany jest zaopatrzyć go w odzież roboczą i ochronną zgodnie z przepisami BHP. Strona 35

36 10. Oświadczenia Projektantów Projektowana przebudowa istniejącego podjazdu dla niepełnosprawnych zlokalizowanego w Tomaszowie Mazowieckim przy ul. Maja 11/13, nr ewid.: 706; obręb 23, którego inwestorem jest Gmina Miasto Tomaszów Maz.; ul. P.O.W. 10/16; Tomaszów Maz., sporządzona została w zakresie architektury zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej... Projektowana przebudowa istniejącego podjazdu dla niepełnosprawnych zlokalizowanego w Tomaszowie Mazowieckim przy ul. Maja 11/13, nr ewid.: 706; obręb 23, którego inwestorem jest Gmina Miasto Tomaszów Maz.; ul. P.O.W. 10/16; Tomaszów Maz., sporządzona została w zakresie konstrukcji zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej... Strona 36
