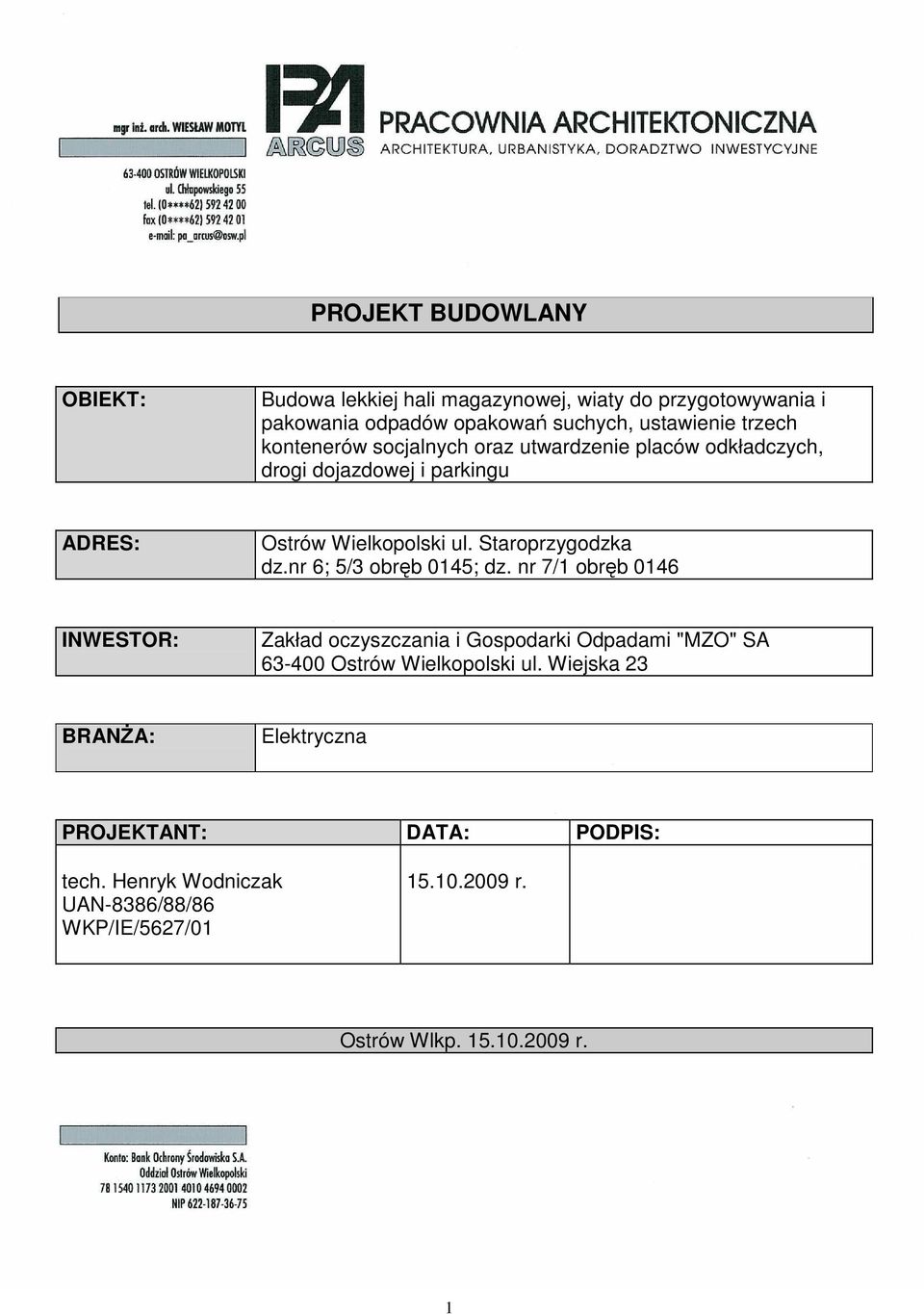

1 PROJEKT BUDOWLANY OBIEKT: Budowa lekkiej hali magazynowej, wiaty do przygotowywania i pakowania odpadów opakowań suchych, ustawienie trzech kontenerów socjalnych oraz utwardzenie placów odkładczych, drogi dojazdowej i parkingu ADRES: Ostrów Wielkopolski ul. Staroprzygodzka dz.nr 6; 5/3 obręb 0145; dz. nr 7/1 obręb 0146 INWESTOR: Zakład oczyszczania i Gospodarki Odpadami "MZO" SA Ostrów Wielkopolski ul. Wiejska 23 BRANśA: Elektryczna PROJEKTANT: DATA: PODPIS: tech. Henryk Wodniczak UAN-8386/88/86 WKP/IE/5627/ r. Ostrów Wlkp r. 1

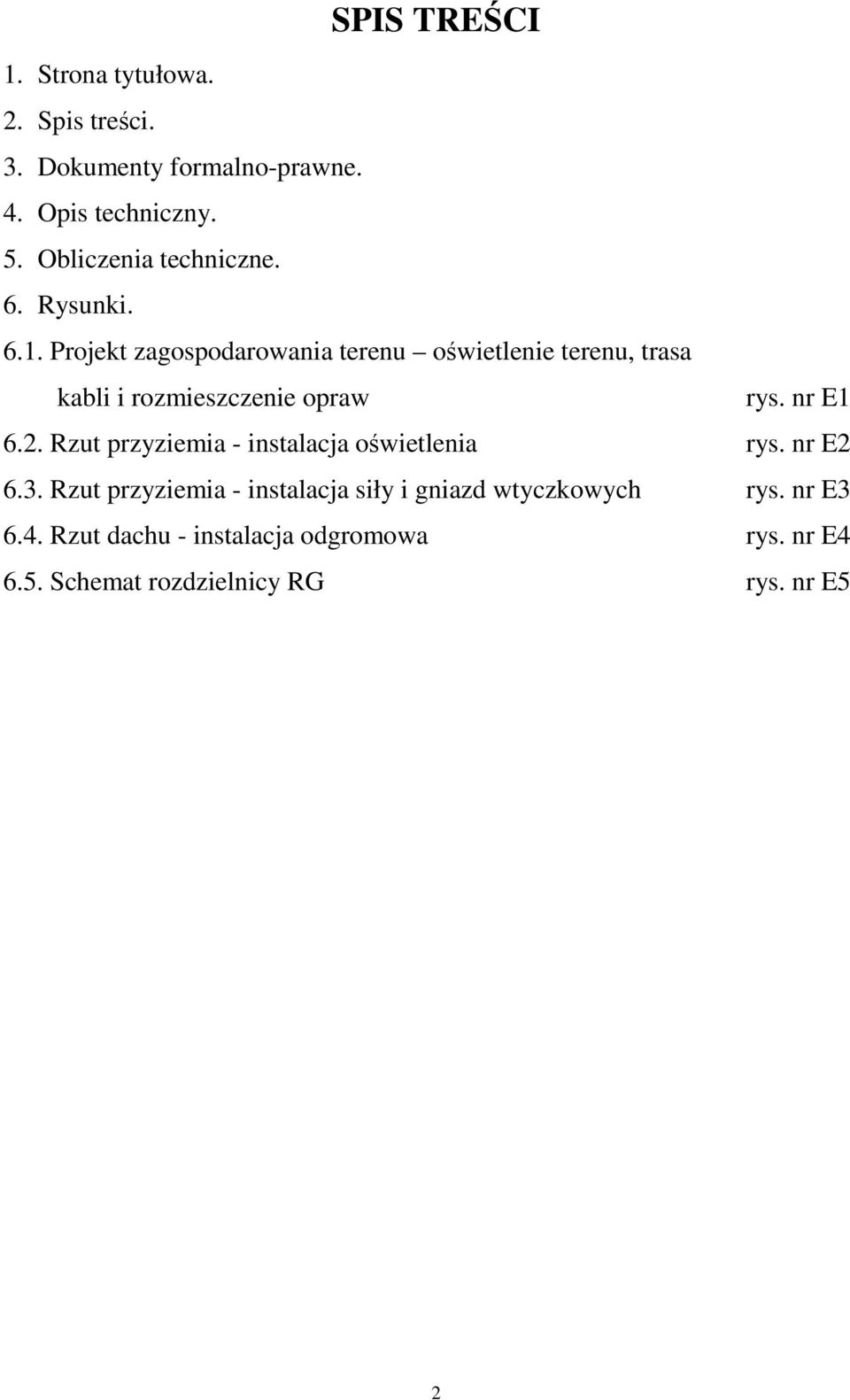

2 SPIS TREŚCI 1. Strona tytułowa. 2. Spis treści. 3. Dokumenty formalno-prawne. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Rysunki Projekt zagospodarowania terenu oświetlenie terenu, trasa kabli i rozmieszczenie opraw rys. nr E Rzut przyziemia - instalacja oświetlenia rys. nr E Rzut przyziemia - instalacja siły i gniazd wtyczkowych rys. nr E Rzut dachu - instalacja odgromowa rys. nr E Schemat rozdzielnicy RG rys. nr E5 2

3 Oświadczenie Ja niŝej podpisany Henryk Wodniczak zamieszkały ul. Harcerska 2/5, Ostrów Wlkp. oświadczam Ŝe, wykonany przeze mnie projekt budowlany instalacji elektrycznej budowy lekkiej hali magazynowej, wiaty do przygotowywania i pakowania odpadów opakowań suchych, ustawienie trzech kontenerów socjalnych oraz utwardzenie placów odkładczych, drogi dojazdowej i parkingu w Ostrowie Wlkp. przy ul. Staroprzygodzkiej, dz. nr 6; 5/3 obręb 0145; dz. nr 7/1 obręb 0146, jest zgodny z obowiązującymi przepisami i zasadami wiedzy technicznej.... 3

4 4

5 5

6 6

7 O P I S T E C H N I C Z N Y 1/ Przedmiot opracowania: Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznej wewnętrznej budowy lekkiej hali magazynowej, wiaty do przygotowywania i pakowania odpadów opakowań suchych, ustawienie trzech kontenerów socjalnych oraz utwardzenie placów odkładczych, drogi dojazdowej i parkingu w Ostrowie Wlkp. przy ul. Staroprzygodzkiej, dz. nr 6; 5/3 obręb 0145; dz. nr 7/1 obręb / Podstawa opracowania Dokumentację opracowano na podstawie: - zlecenia inwestora, - wytycznych branŝowych, - przepisów, zarządzeń i obowiązujących norm. 3/ Zakres projektu: - zasilanie obiektu, - rozdzielnica RG, - instalacja oświetlenia zewnętrznego, - instalacja oświetlenia podstawowego i gniazd wtyczkowych, - instalacja oświetlenia awaryjnego i ewakuacyjnego, - instalacja siły, - instalacja ochrony przeciwporaŝeniowej, - instalacja ochrony przepięciowej, - instalacja odgromowa, - wytyczne do planu BIOZ Zasilanie obiektu. Zasilanie obiektu stanowi oddzielnie opracowanie projektowe. W obecnym opracowaniu przedstawiono jedynie wejście do budynku w postaci rury osłonowej DVK jako rezerwę dla kabla zasilającego obiekt. 7

8 3.2. Rozdzielnica RG. Zaprojektowano rozdzielnicę RG w pom. 1/1 w oparciu o katalog szaf firmy Legrand typu XL o wymiarach 1900x575x175 mm. Rozdzielnicę RG wyposaŝyć naleŝy w: wyłączniki nadmiarowo-prądowe, wyłączniki róŝnicowo-prądowe, rozłączniki bezpiecznikowe, wyłącznik zmierzchowy, przekaźnik bistabilny, styczniki, ochronniki przepięciowe. Jako wyłącznik główny spełniający jednocześnie rolę wyłącznika p-poŝ. zaprojektowano rozłącznik typu DPX-I 160 prod. Legrand z wyzwalaczem wzrostowym (przyciski naleŝy umieścić przy wejściu do budynku i na elewacji rozdzielni wg rysunków). Z rozdzielnicy tej zasilić naleŝy następujące odbiory: oświetlenie zewnętrzne, oświetlenie ogólne, oświetlenie ewakuacyjne, odbiory wentylacyjne, obwody zasilania technologii, gniazda wtyczkowe 230V i 400V, ogrzewanie i podgrzewacze wody. Połączenia wewnętrzne rozdzielnicy RG wykonać przewodem o izolacji 750V. Szczegóły związane z budową i wyposaŝeniem rozdzielnicy RG pokazano na rys. nr E Instalacja oświetlenia zewnętrznego. Jako oświetlenie terenu zaprojektowano oprawy drogowe typu SL /100 firmy ES-SYSTEM umieszczone na słupach SO10/Noc-A z fundamentem B-120 z wysięgnikiem jedno lub dwuramiennym prod. ELMONTER. Zaprojektowano zasilanie oświetlenia terenu kablem YAKY 5x16mm2 biegnącym z rozdzielni głównej RG umieszczonej w budynku poprzez słupy oświetleniowe umieszczone w terenie. Kabel po wyjściu z budynku naleŝy układać w ziemi na 10 cm podsypce piasku w wykopie na głębokości 60 cm w przepisowych odległościach od innych urządzeń podziemnych, w miejscach skrzyŝowań z drogami i inną infrastrukturą w rurach DVK 110. Po ułoŝeniu naleŝy przykryć go 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego grub. 25 cm. /bez kamieni i gruzu/. Na warstwę gruntu ułoŝyć folię koloru niebieskiego. Po ułoŝeniu i przed zasypaniem kabli naleŝy wykonać badanie ciągłości Ŝył oraz pomiar rezystancji izolacji. Szczegóły związane z trasą kabli i rozmieszczeniem opraw pokazano na rys. nr E1. 8

9 3.4. Instalacja oświetlenia podstawowego i gniazd wtyczkowych. Instalacja oświetlenia podstawowego Instalację wykonać przewodami typu YDY 750V. Przewody dla instalacji oświetleniowej układać w korytkach kablowych prowadzonych wewnątrz budowli po konstrukcji dachu i ścianach bocznych. Proponujemy zamocować system elementów nośnych firmy EL PUK. Oprawy naleŝy mocować do systemu U głębokiego równomiernie je rozmieszczając w przepisowych odległościach od innych instalacji. Załączanie oświetlenia odbywa się z przełączników umieszczonych na obiekcie. Zaproponowano takŝe montaŝ opraw z modułem awaryjnym słuŝących jako oświetlenie awaryjne w momencie zaniku napięcia, kilku opraw ewakuacyjnych zamontowanych przy wyjściach w celu ułatwienia ewakuacji. Instalację w części biurowo-socjalnej budynku wykonać jako natynkową w rurkach RL. Wyłączniki i przełączniki montować na wysokości 1,4m od posadzki. Przewody układać w przepisowych odległościach od pozostałych instalacji budynku. Instalacja gniazd wtyczkowych W hali zaprojektowano instalację trójfazową gniazd wtyczkowych zakańczając obwody gniazdami 400V/16A z rozłącznikiem (w obudowie IP44), MontaŜ tych gniazd przeprowadzić na wysokości 1,4m. Przewody prowadzić w korytkach kablowych. Zejścia w pionie do gniazd wykonać na tynku w rurkach RL. Instalację gniazd wtyczkowych 230 V naleŝy wykonać przewodem YDY 3x2,5 750V. Przewody prowadzić w korytkach kablowych. Zejścia w pionie do gniazd wykonać na tynku w rurkach RL. W sanitariatach i pomieszczeniach wilgotnych zastosować osprzęt o stopniu ochrony IP44. Gniazda wtyczkowe w pomieszczeniach biurowych i socjalnych montować na wysokości 0,3m od posadzki a w pomieszczeniach sanitarnych na wysokości 1,4m. Szczegóły związane z rozmieszczeniem opraw, osprzętu i gniazd pokazano na rysunkach E2 i E3. 9

10 3.5. Instalacja oświetlenia awaryjnego i ewakuacyjnego Jako oświetlenie awaryjne pracować będzie wydzielona część opraw oświetlenia ogólnego, zaopatrzona w wewnętrzne moduły awaryjne (oprawy oznaczone literą AW ), słuŝące do podtrzymania zasilania oświetlenia w przypadku zaniku napięcia. ZałoŜony czas pracy opraw po zaniku napięcia - 2 godziny. Oświetlenie to zapewnia moŝliwość dokończenia operacji przez obsługę oraz swobodne opuszczenie budynku. Oprawy oświetlenia bezpieczeństwa będą pracować zarówno w ruchu normalnym jak i awaryjnym. Oprawy te naleŝy zasilić przewodami czteroŝyłowymi YDY 4x1(2),5mm2. Dodatkowo nad drzwiami wyjściowymi zamontować naleŝy oprawy ewakuacyjne wyposaŝone we własne źródło energii baterie akumulatorów z inwerterami o czasie świecenia 2 godziny Instalacja siły. Obwody siły przeznaczone są dla zasilania szaf sterowniczych technologii obiektu, szaf sterowniczych wentylacyjnych, bram wjazdowych, gniazd w hali. Instalację naleŝy prowadzić w korytkach kablowych mocując je do konstrukcji budynku na wysokości umoŝliwiającej łatwy montaŝ, konserwację, a jednocześnie w przepisowych odległościach od innych urządzeń i nieutrudniających działania obiektu. Szafy sterownicze technologii nie wchodzą w zakres niniejszego opracowania. Okablowanie od szaf sterowniczych do urządzeń według DTR urządzeń. Szafy sterownicze central wentylacyjnych i elementy układu automatyki wentylacji stanowią integralną część systemu wentylacji i dostarczane są przez branŝę wentylacyjną. Okablowanie urządzeń wentylacyjnych według DTR urządzeń. Szczegóły związane z rozmieszczeniem urządzeń i trasą kabli pokazano na rys. nr E Instalacja ochrony przeciwporaŝeniowej Jako ochronę podstawową od poraŝenia zastosować naleŝy: - oprzewodowanie o izolacji wzmocnionej (750V), - stosowanie przewodów ochronnych PE. Jako ochronę dodatkową od poraŝenia zastosować naleŝy: 10

11 - szybkie wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych wspomagane wyłącznikami róŝnicowo-prądowymi o czułości 30mA instalacje gniazd wtyczkowych, - szybkie wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych instalacje oświetlenia. Instalacje w budynku zaprojektowano w układzie TN-S. W pomieszczeniach wilgotnych wszelkie elementy metalowe łączyć do przewodu PE stosując listwy zaciskowe np. BS prod. Schrack Energietechnik. Przewód neutralny winien być koloru niebieskiego, a przewód ochronny w pasy Ŝółtozielone Instalacja ochrony przepięciowej Dla zapewnienia ochrony przepięciowej w rozdzielnicy RG zastosować naleŝy ochronniki przepięciowe I i II-go stopnia typu DEHNventil TNS prod. DEHN Instalacja odgromowa Dla zabezpieczenia budynku przed skutkami wyładowań atmosferycznych zaprojektowano instalację odgromową. Jako zwody poziome na dachu naleŝy wykonać siatkę zwodów poziomych z drutu FeZn 8 mm, do której naleŝy podłączyć naleŝy wszelkie metalowe elementy konstrukcji dachu. Wszelkie opierzenia z blachy ocynkowanej lub miedzianej o grubości min. 0,5mm naleŝy traktować takŝe jako zwody poziome. Zwody poziome połączyć z uziomem przewodem odprowadzającym (drut stalowy ocynkowany FeZn 8 mm prowadzony na uchwytach po elewacji) poprzez złącze kontrolne. Jako uziom naleŝy wykonać uziemienie w postaci otoku z bednarki ocynkowanej FeZn 30x4. Rezystancja uziemienia winna spełniać warunek R uziem. 10Ω. Zaciski kontrolne umieścić w studzienkach GALMAR. Wszystkie połączenia wykonać przez spawanie i skręcanie odpowiednimi złączami oraz zabezpieczyć przed korozją. Szczegóły związane z prowadzeniem instalacji i rozmieszczeniem złącz pokazano na rysunku nr E4. 11

12 3.10. Wytyczne do planu BIOZ. Na zakres robót przewidzianych niniejszą dokumentacją, kierownik robót zobowiązany jest do sporządzenia planu BIOZ, przy czym szczególną uwagę naleŝy zwrócić na: - roboty montaŝowe, - maszyny i inne urządzenia techniczne uŝyte do wykonania robót, Przed przystąpieniem do wykonywania robót, wykonawca powinien zapoznać się z niniejszą dokumentacją. Cały sprzęt mechaniczny wykorzystywany do wykonywania robót powinien być eksploatowany i obsługiwany zgodnie z instrukcją producenta. Ponadto powinien być utrzymywany w stanie zapewniającym jego sprawność, być obsługiwany przez przeszkolony personel, a takŝe być stosowany wyłącznie do prac, do jakich został przeznaczony. W przypadku kiedy podczas pracy urządzenia nastąpi jakiekolwiek jego uszkodzenie, naleŝy bezzwłocznie je unieruchomić i odłączyć od zasilania w energię elektryczną. Zabrania się dokonywania jakichkolwiek napraw podczas pracy urządzenia. Maszyny i inne urządzenia techniczne, w tym narzędzia ręczne o napędzie elektrycznym, przed rozpoczęciem pracy i przy zmianie obsługi powinny być sprawdzone pod względem sprawności technicznej i bezpiecznego sposobu ich uŝytkowania. Operatorzy sprzętu mechanicznego o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Roboty montaŝowe elementów prefabrykowanych wielkowymiarowych, mogą być wykonywane na podstawie projektu montaŝowego i planu BIOZ, przez pracowników zapoznanych z instrukcją organizacji montaŝu oraz rodzajem uŝywanych maszyn i urządzeń technicznych. Szczegółowe informacje dotyczące sporządzenia planu BIOZ oraz samego bezpieczeństwa i ochrony zdrowia podczas wykonywania robót budowlanych podaje Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 120, poz i 1126 z 2003r. oraz Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 47, poz. 401 z 2003r. 12

13 4. Uwagi końcowe Całość prac wykonać zgodnie z aktualnymi przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część D: Roboty Instalacyjne. Warszawa ITB Przed przystąpieniem do wykonania robót wykonawca winien zapoznać się z dokumentacjami branŝowymi i uzgodnić szczegóły wykonywania robót z kierownictwem robót branŝowych. Po zakończeniu robót dokonać pomiarów sprawdzających. Zawarte w projekcie typy i producenci urządzeń słuŝą jedynie określeniu standardów wykonania. Dopuszcza się zastosowanie urządzeń innych producentów pod warunkiem zachowania wyznaczonych parametrów wizualno-jakościowych oraz technicznych. Wszelkie odstępstwa od projektu naleŝy uzgodnić na etapie wykonawstwa z Inwestorem. Opracował Henryk Wodniczak 13

14 Bilans mocy OBLICZENIA TECHNICZNE 1) Rozdzielnica RG Pi = 93,13 kw k = 0,5 dla gniazd k = 0,9 dla oświetlenia k = 1,0 dla wentylacji k = 0,7 dla technologii Ps = 49,3 kw In = 76,5 A 14
