1 ZWORY TRZPIENIOWE Seria zwór trzpieniowych SOL dedykowana jest do wszystkich rodzajów istniejących na rynku drzwi. Zalety: Możliwość montażu zarówno na drzwiach pojedynczych jak i podwójnych Możliwośc montażu zarówno w pionie jak i w poziomie Mozliwość ręcznego otwarcia (w zależności od modelu) Styki NO/NC oraz drzwi zamknięte/drzwi otwarte (w zależności od modelu) Niski pobór prądu Funkcja zwłoki czasowej

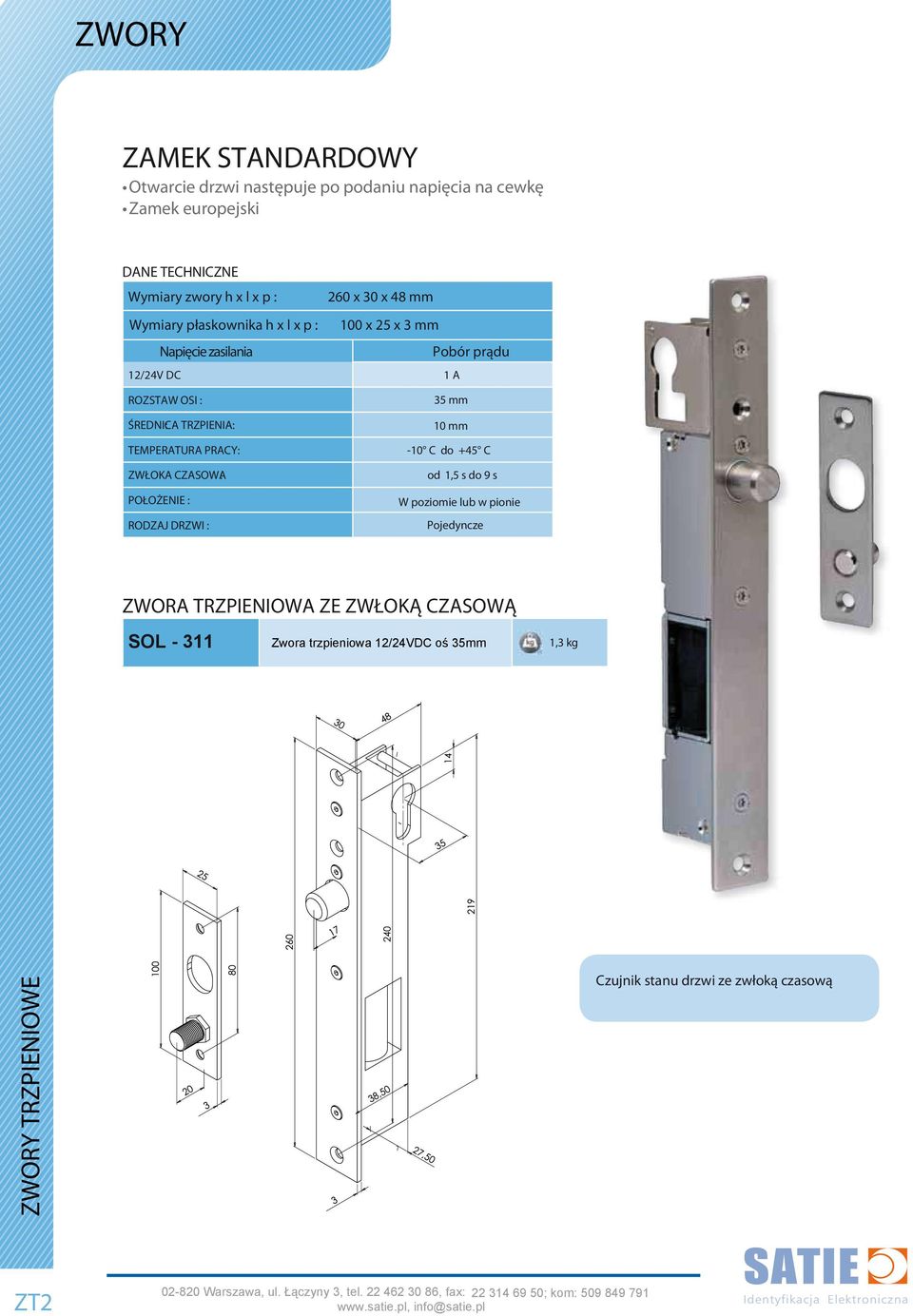

2 ZAMEK STANDARDOWY Otwarcie drzwi następuje po podaniu napięcia na cewkę Zamek europejski Wymiary zwory h x l x p : 260 x 30 x 48 mm Wymiary płaskownika h x l x p : 100 x 25 x 3 mm 12/24V DC 1 A ROZSTAW OSI : ŚREDNICA : TRZPIENIA: 35 mm 10 mm TEMPERATURA PRACY: -10 C do +45 C ZWŁOKA CZASOWA: od 1,5 s do 9 s W poziomie lub w pionie Pojedyncze SOL Zwora trzpieniowa 12/24VDC oś 35mm 1,3 kg Czujnik stanu drzwi ze zwłoką czasową ZT2

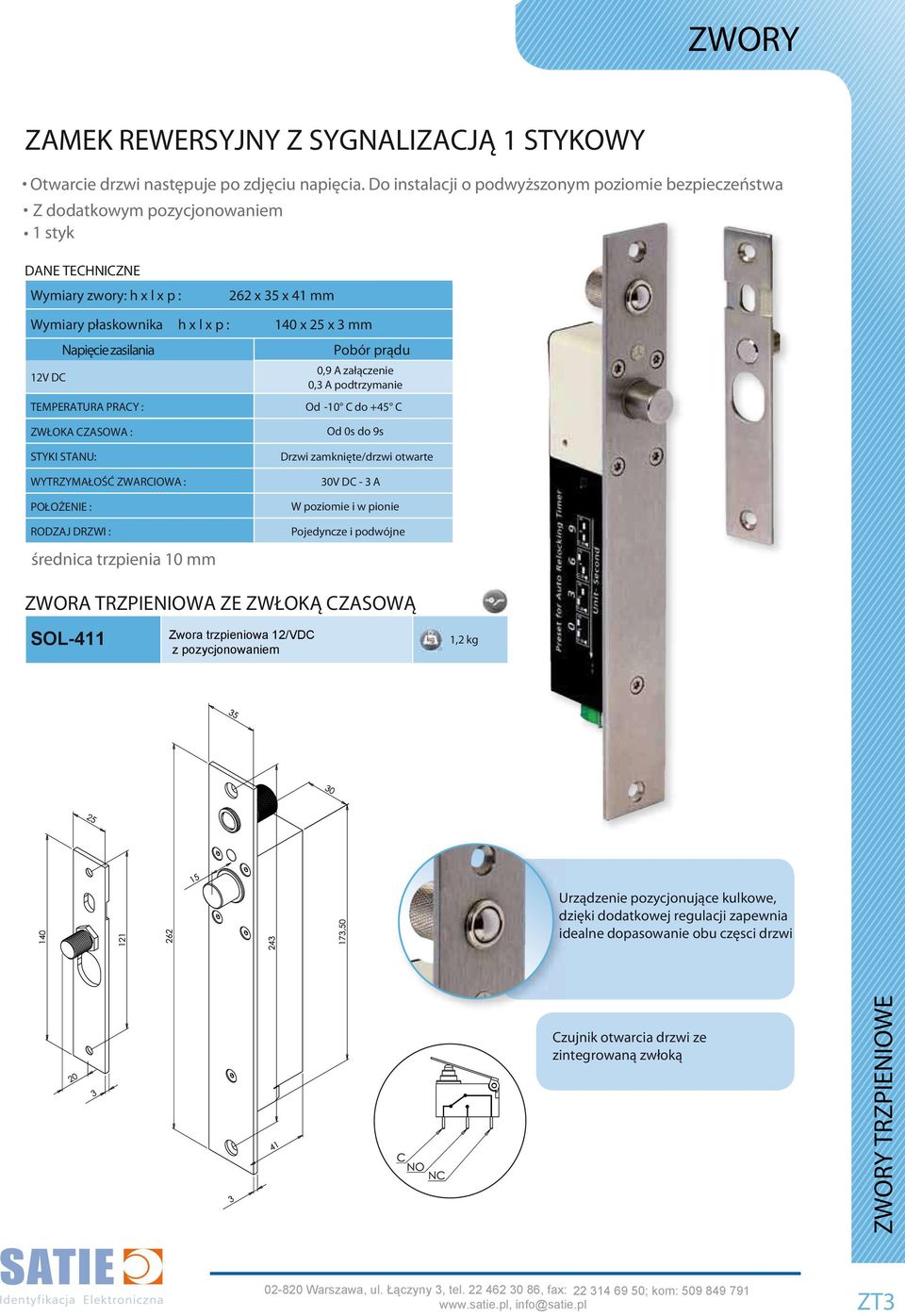

3 ZAMEK REWERSYJNY Z SYGNALIZACJĄ 1 STYKOWY Z dodatkowym pozycjonowaniem 1 styk Wymiary zwory: h x l x p : 262 x 35 x 41 mm Wymiary płaskownika h x l x p : 140 x 25 x 3 mm 12V DC TEMPERATURA PRACY : 0,9 A załączenie 0,3 A podtrzymanie Od -10 C do +45 C ZWŁOKA CZASOWA : STYKI STANU: WYTRZYMAŁOŚĆ ZWARCIOWA : średnica trzpienia 10 mm Od 0s do 9s Drzwi zamknięte/drzwi otwarte 30V DC - 3 A SOL-411 Zwora trzpieniowa 12/VDC z pozycjonowaniem 1,2 kg Urządzenie pozycjonujące kulkowe, dzięki dodatkowej regulacji zapewnia idealne dopasowanie obu częsci drzwi Czujnik otwarcia drzwi ze zintegrowaną zwłoką ZT3

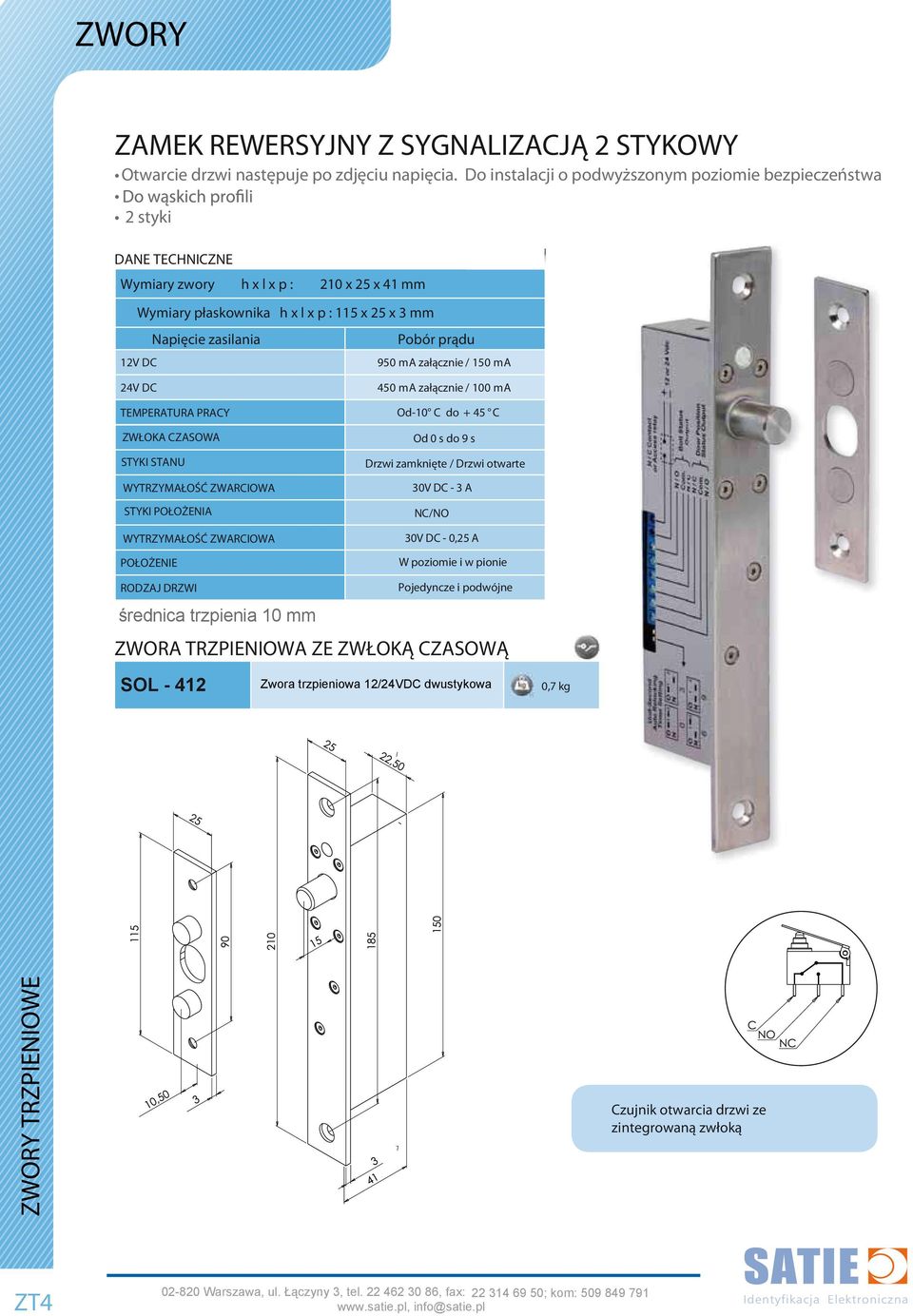

4 ZAMEK REWERSYJNY Z SYGNALIZACJĄ 2 STYKOWY 2 styki Wymiary zwory h x l x p : 210 x 25 x 41 mm Wymiary płaskownika h x l x p : 115 x 25 x 3 mm 12V DC 950 ma załącznie / 150 ma 24V DC 450 ma załącznie / 100 ma TEMPERATURA PRACY Od -10 C do + 45 C ZWŁOKA CZASOWA STYKI STANU WYTRZYMAŁOŚĆ ZWARCIOWA STYKI POŁOŻENIA WYTRZYMAŁOŚĆ ZWARCIOWA POŁOŻENIE Od 0 s do 9 s Drzwi zamknięte / Drzwi otwarte 30V DC - 3 A NC/NO 30V DC - 0,25 A RODZAJ DRZWI średnica trzpienia 10 mm SOL Zwora trzpieniowa 12/24VDC dwustykowa 0,7 kg Czujnik otwarcia drzwi ze zintegrowaną zwłoką ZT4

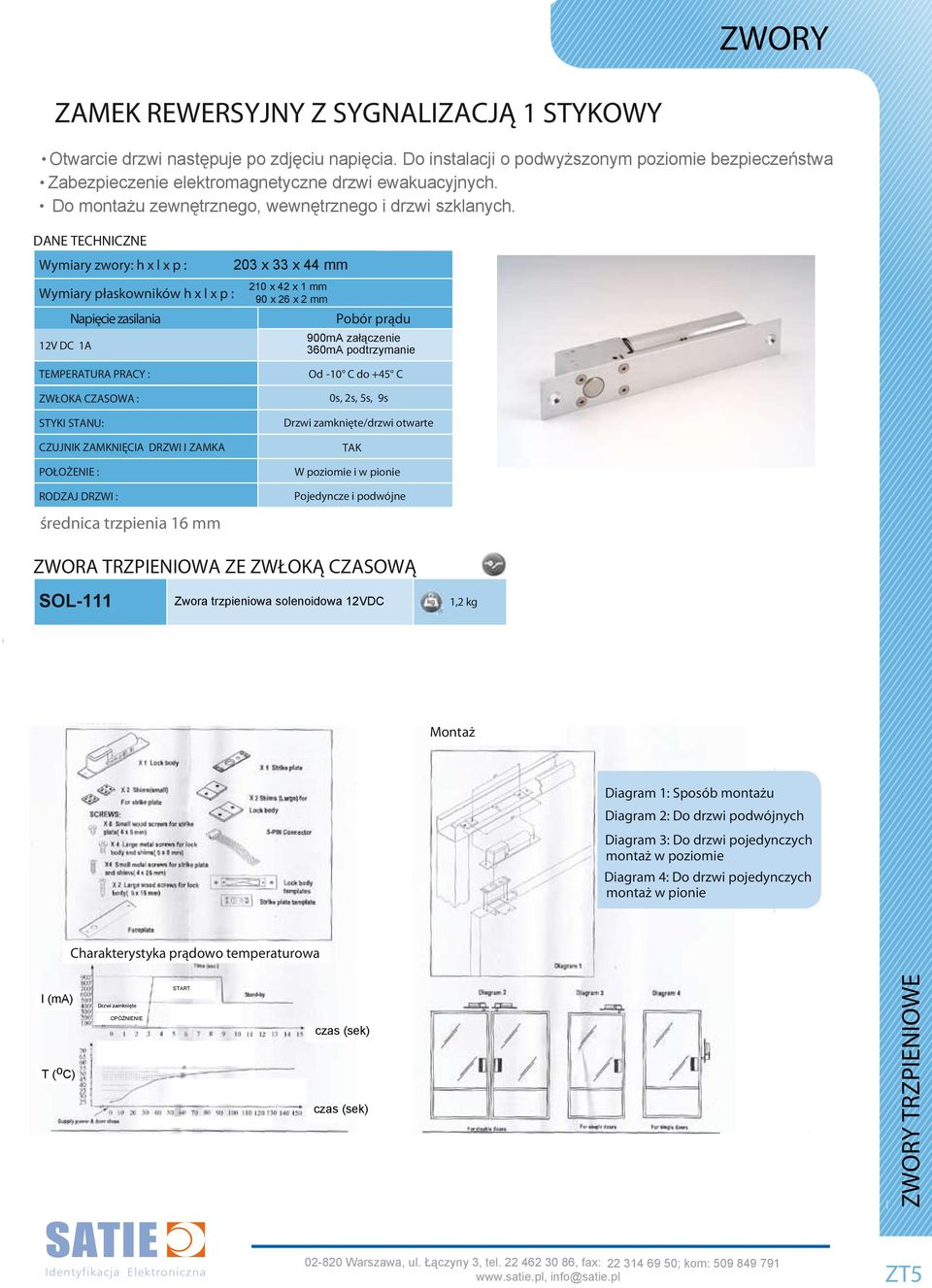

5 ZAMEK REWERSYJNY Z SYGNALIZACJĄ 1 STYKOWY Zabezpieczenie elektromagnetyczne drzwi ewakuacyjnych. Do montażu zewnętrznego, wewnętrznego i drzwi szklanych. Wymiary zwory: h x l x p : 203 x 33 x 44 mm Wymiary płaskowników h x l x p : 12V DC 1A 210 x 42 x 1 mm 90 x 26 x 2 mm 900mA załączenie 360mA podtrzymanie TEMPERATURA PRACY : ZWŁOKA CZASOWA : STYKI STANU: CZUJNIK ZAMKNIĘCIA DRZWI I ZAMKA średnica trzpienia 16 mm Od -10 C do +45 C 0s, 2s, 5s, 9s Drzwi zamknięte/drzwi otwarte TAK SOL-111 Zwora trzpieniowa solenoidowa 12VDC 1,2 kg Montaż Diagram 1: Sposób montażu Diagram 2: Do drzwi podwójnych Diagram 3: Do drzwi pojedynczych montaż w poziomie Diagram 4: Do drzwi pojedynczych montaż w pionie Charakterystyka prądowo temperaturowa I (ma) T ( oc) Drzwi zamknięte OPÓŹNIENIE START czas (sek) czas (sek) ZT5
