1 Elektrozaczepy effeff Elektrozaczepy serii 118 Niewielkie z wielkimi możliwościami ASSA ABLOY, the global leader in door opening solutions

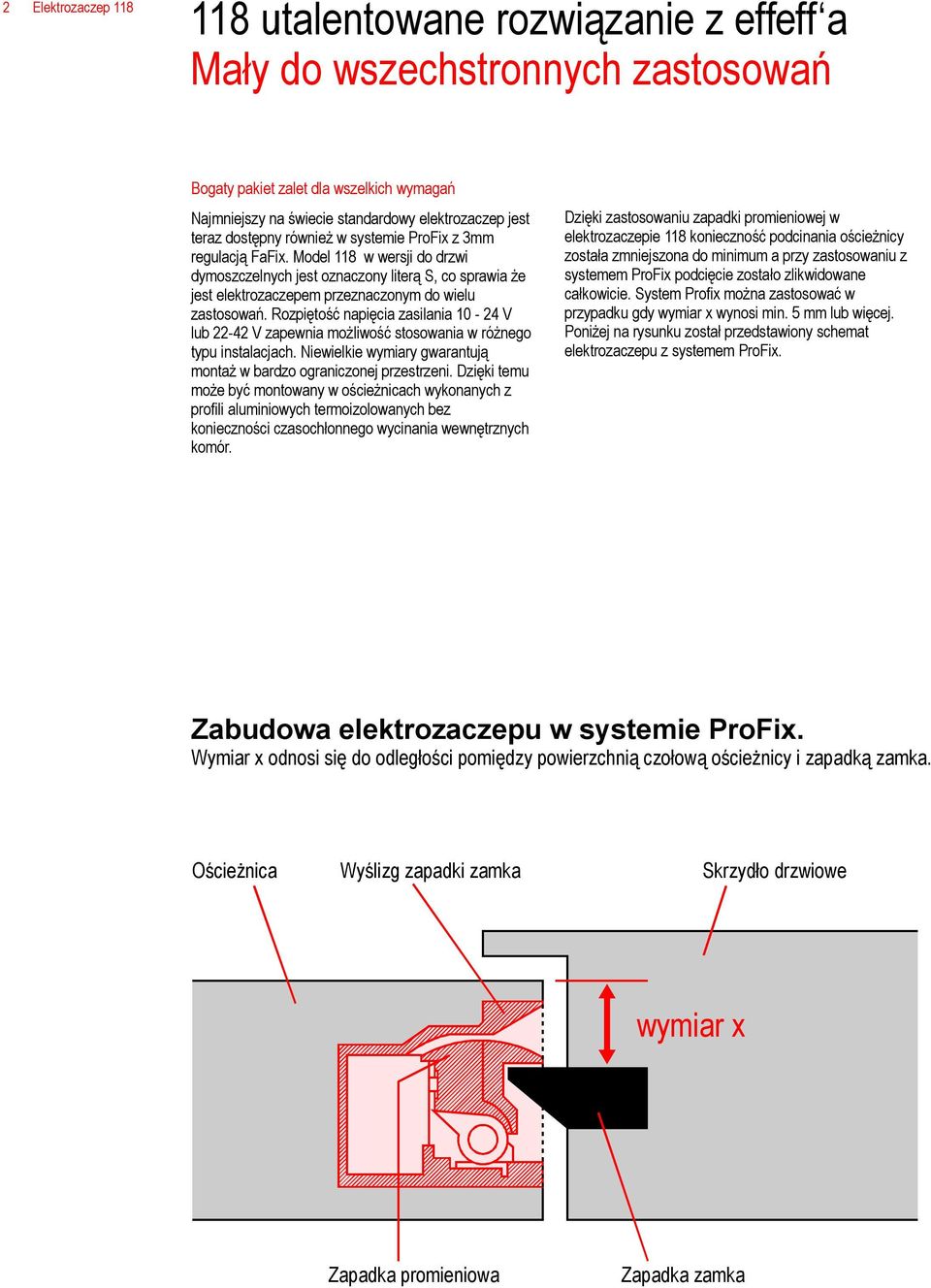

2 2 118 utalentowane rozwiązanie z effeff a Mały do wszechstronnych zastosowań Bogaty pakiet zalet dla wszelkich wymagań Najmniejszy na świecie standardowy elektrozaczep jest teraz dostępny również w systemie ProFix z 3mm regulacją FaFix. Model 118 w wersji do drzwi dymoszczelnych jest oznaczony literą S, co sprawia że jest elektrozaczepem przeznaczonym do wielu zastosowań. Rozpiętość napięcia zasilania V lub V zapewnia możliwość stosowania w różnego typu instalacjach. Niewielkie wymiary gwarantują montaż w bardzo ograniczonej przestrzeni. Dzięki temu może być montowany w ościeżnicach wykonanych z profili aluminiowych termoizolowanych bez konieczności czasochłonnego wycinania wewnętrznych komór. Dzięki zastosowaniu zapadki promieniowej w elektrozaczepie 118 konieczność podcinania ościeżnicy została zmniejszona do minimum a przy zastosowaniu z systemem ProFix podcięcie zostało zlikwidowane całkowicie. System Profix można zastosować w przypadku gdy wymiar x wynosi min. 5 mm lub więcej. Poniżej na rysunku został przedstawiony schemat elektrozaczepu z systemem ProFix. Zabudowa elektrozaczepu w systemie ProFix. Wymiar x odnosi się do odległości pomiędzy powierzchnią czołową ościeżnicy i zapadką zamka. Ościeżnica Zargenprofil Wyślizg Fallenführung zapadki zamka Skrzydło Türprofil drzwiowe x-maß wymiar x Zapadka Radiusfalle promieniowa Schlossfalle Zapadka zamka

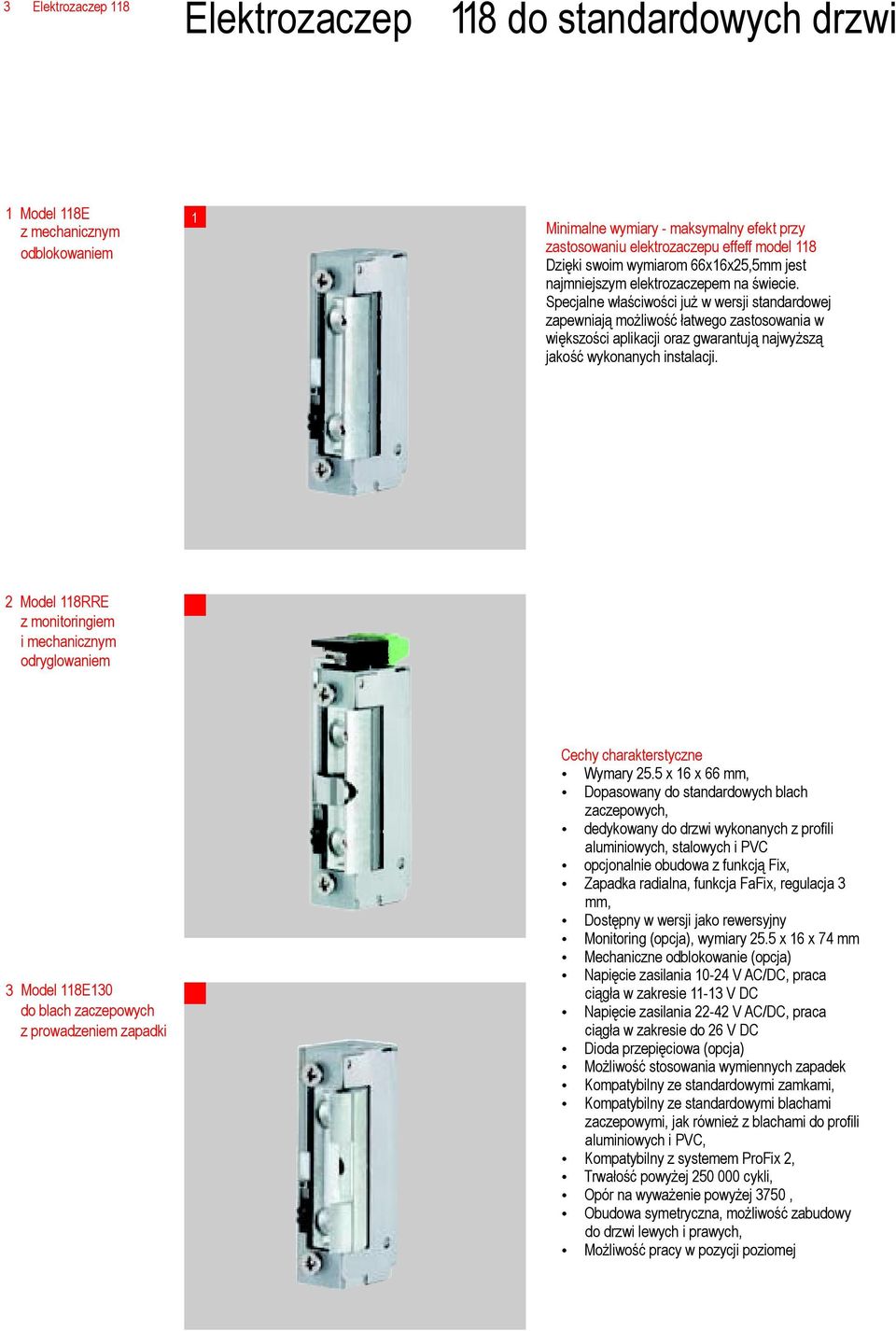

3 3 do standardowych drzwi 1 Model 118E z mechanicznym odblokowaniem 1 Minimalne wymiary - maksymalny efekt przy zastosowaniu elektrozaczepu effeff model 118 Dzięki swoim wymiarom 66x16x25,5mm jest najmniejszym elektrozaczepem na świecie. Specjalne właściwości już w wersji standardowej zapewniają możliwość łatwego zastosowania w większości aplikacji oraz gwarantują najwyższą jakość wykonanych instalacji. 2 Model 118RRE z monitoringiem i mechanicznym odryglowaniem 3 Model 118E130 do blach zaczepowych z prowadzeniem zapadki Cechy charakterstyczne ciągła w zakresie V DC Napięcie zasilania V AC/DC, praca ciągła w zakresie do 26 V DC Wymary 25.5 x 16 x 66 mm, Dopasowany do standardowych blach zaczepowych, dedykowany do drzwi wykonanych z profili aluminiowych, stalowych i PVC opcjonalnie obudowa z funkcją Fix, Zapadka radialna, funkcja FaFix, regulacja 3 mm, Dostępny w wersji jako rewersyjny Monitoring (opcja), wymiary 25.5 x 16 x 74 mm Mechaniczne odblokowanie (opcja) Napięcie zasilania V AC/DC, praca Dioda przepięciowa (opcja) Możliwość stosowania wymiennych zapadek Kompatybilny ze standardowymi zamkami, Kompatybilny ze standardowymi blachami zaczepowymi, jak również z blachami do profili aluminiowych i PVC, Kompatybilny z systemem ProFix 2, Trwałość powyżej cykli, Opór na wyważenie powyżej 3750, Obudowa symetryczna, możliwość zabudowy do drzwi lewych i prawych, Możliwość pracy w pozycji poziomej

4 4 Parametry techniczne elektrozaczepu model 118 Funkcje modelu 118 sprawiają, że jest on niezwykle uniwersalnym elektrozaczepem. Niewielkie wymiary zapewniają zabudowę w konstrukcjach w których nie było do tej pory takiej możliwości. Dodatkowo bogactwo różnych funkcji sprawia, że może być wszechstronnie stosowany. Dzięki temu jeśli jest potrzebny elektrozaczep z funkcjami takimi jak monitoring, mechaniczne odblokowanie, dioda przepięciowa lub rewersyjny mamy gotowe rozwiązanie w postaci modelu 118. Szeroki zakres napięcia zasilania pozwala zredukować konieczność posiadania w ofercie kilku elektrozaczepów stosowanych w różnych systemach do tego jednego modelu. Przewody do elektrozaczepu można podłączyć klasycznie poprzez przykręcenie jak również zastosowano innowacyjny sposób szybkozłączki do wpięcia przewodów zakończonych pinami. Parametry techniczne Szybkozłączka standardowe podłączenie śrubowe ze zintegrowanym systemem podłączenia przewodów przy pomocy pinów Opór na wyważenie Wymiary Zakres regulacji FaFix (skok 1 mm) Regulacja Fix Głębokość zazębienia zapadki Odblokowanie przy max. nacisku dla zasilania AC (siła Preload) Zakres napięcia zasilania ee - praca ciągła pod napięciem 3750 N 66 x 16 x 5.5 mm 3 mm opcja 5.5 mm 200 N 10 V do 24 V AC/DC, funkcja ee V, 22 V to 42 V AC/DC, funkcja ee V Temperatura otoczenia -15 C do +40 C Funkcja monitoringu opcja Max. obciążenie styków monitoringu 24V / 1 A Wymiary obudowy w opcji z monitoringiem Praca w dowolnym położeniu Dioda przepięciowa Możliwość stosowania w drzwiach p.poż. 74 x 16 x 25.5 mm tak opcja nie Min. żywotność cykli Parametry elektryczne elektrozaczepu 118 przy 20º C A V B V E91 12 V F91 24 V Tolerancja zasilania +/- 10 % +/- 10 % Rezystancja nominalna 43 Ohm 200 Ohm 51 Ohm 160 Ohm Max. napięcie nominalne 12 V DC 24 V DC 12 V AC 24 V AC Parametry mechaniczne elektrozaczepu ma 560 ma 250 ma 500 ma 120 ma 60 ma 235 ma Preload AC 200 N 200 N Preload DC 50 N 50 N 30 N 30 N 150 ma

5 5 Zestawienie funkcji 10-24V AC/DC 22-42V AC/DC Pro- Fix2 Normalnie zamknięty Normalnie otwarty 12V DC 24V DC Mechaniczne Dioda odblokowanie przepięciowa Funkcja monitoringu Pamięć mechaniczna FAFIX +1/-2mm Obudowa FIX A B71 118E A71 118E B71 118RR A71 118RR B71 118RRE------A71 118RRE------B A B E------A E------B RR-----A RR-----B A B71 128E A71 128E B E F E F91 138RR E91 138RR F RR-----E RR-----F A B71 118E A71 118E B A B71 118E A71 118E B A B71 118E A71 118E B A B A B71 128E A71 128E B E F E F E F E F91 Uwaga: Możliwe inne kombinacje, np. 128 z diodą przepięciową = A71 = opcja dostępna na specjalne zamówienie

6 6 118S Najmniejszy elektrozaczep do drzwi dymoszczelnych Model 118 spełnia wymagania dla drzwi dymoszczelnych obowiązujące od 2001 roku. Elektrozaczep z certyfikatem Model 118S został zaprojektowany dla producentów drzwi z przeznaczeniem do stosowania w drzwiach dymoszczelnych. Posiada certyfikat P Dzięki temu producent drzwi może bez obawy o obniżenie sprawności drzwi zastosować ten elektrozaczep. 1 Model 118S 1 Minimalne wymiary - maksymalny efekt przy zastosowania elektrozaczepu eff eff model 118S Dzięki swoim wymiarom 66x16x25,5mm jest najmniejszym elektrozaczepem na świecie do drzwi dymoszczelnych. Bogactwo opcji zapewnia możliwość łatwego zastosowania w większości aplikacji oraz gwarantuje najwyższą jakość wykonanych instalacji. 2 Model 118SRR Cechy charakterstyczne zakresie V DC Napięcie zasilania V AC/DC, praca ciągła w zakresie do 26 V DC Wymary 25.5 x 16 x 66 mm, Dopasowany do standardowych blach zaczepowych, dedykowany do drzwi wykonanych z profili aluminiowych stalowych i PVC opcjonalnie obudowa z funkcją Fix, Zapadka radialna, funkcja FaFix, regulacja 3 mm, Dostępny w wykonaniu jako rewersyjny Monitoring (opcja), wymiary 25.5 x 16 x 74 mm Mechaniczne odblokowanie (opcja) Napięcie zasilania V AC/DC, praca ciągła w Dioda przepięciowa (opcja) Możliwość stosowania wymiennych zapadek Kompatybilny ze standardowymi zamkami, Kompatybilny ze standardowymi blachami zaczepowymi, jak również z blachami do profili aluminiowych i PVC, Kompatybilny z systemem ProFix 2, Trwałość powyżej cykli, Opór na wyważenie powyżej 3750, Obudowa symetryczna, możliwość zabudowy do drzwi lewych i prawych oraz montaż poziomy

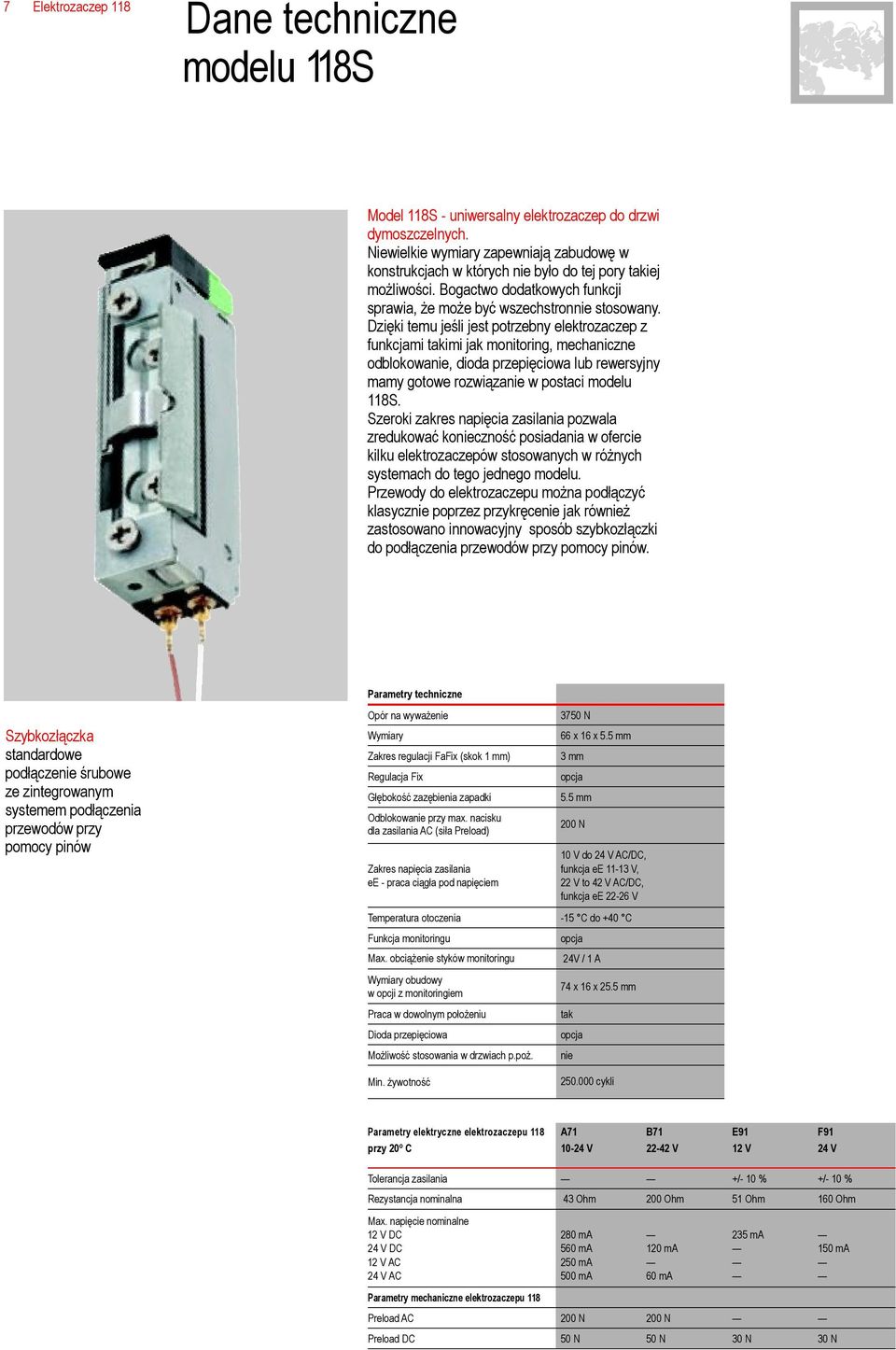

7 7 Dane techniczne modelu 118S Model 118S - uniwersalny elektrozaczep do drzwi dymoszczelnych. Niewielkie wymiary zapewniają zabudowę w konstrukcjach w których nie było do tej pory takiej możliwości. Bogactwo dodatkowych funkcji sprawia, że może być wszechstronnie stosowany. Dzięki temu jeśli jest potrzebny elektrozaczep z funkcjami takimi jak monitoring, mechaniczne odblokowanie, dioda przepięciowa lub rewersyjny mamy gotowe rozwiązanie w postaci modelu 118S. Szeroki zakres napięcia zasilania pozwala zredukować konieczność posiadania w ofercie kilku elektrozaczepów stosowanych w różnych systemach do tego jednego modelu. Przewody do elektrozaczepu można podłączyć klasycznie poprzez przykręcenie jak również zastosowano innowacyjny sposób szybkozłączki do podłączenia przewodów przy pomocy pinów. Parametry techniczne Szybkozłączka standardowe podłączenie śrubowe ze zintegrowanym systemem podłączenia przewodów przy pomocy pinów Opór na wyważenie Wymiary Zakres regulacji FaFix (skok 1 mm) Regulacja Fix Głębokość zazębienia zapadki Odblokowanie przy max. nacisku dla zasilania AC (siła Preload) Zakres napięcia zasilania ee - praca ciągła pod napięciem 3750 N 66 x 16 x 5.5 mm 3 mm opcja 5.5 mm 200 N 10 V do 24 V AC/DC, funkcja ee V, 22 V to 42 V AC/DC, funkcja ee V Temperatura otoczenia -15 C do +40 C Funkcja monitoringu opcja Max. obciążenie styków monitoringu 24V / 1 A Wymiary obudowy w opcji z monitoringiem Praca w dowolnym położeniu Dioda przepięciowa Możliwość stosowania w drzwiach p.poż. 74 x 16 x 25.5 mm tak opcja nie Min. żywotność cykli Parametry elektryczne elektrozaczepu 118 przy 20º C A V B V E91 12 V F91 24 V Tolerancja zasilania +/- 10 % +/- 10 % Rezystancja nominalna 43 Ohm 200 Ohm 51 Ohm 160 Ohm Max. napięcie nominalne 12 V DC 24 V DC 12 V AC 24 V AC Parametry mechaniczne elektrozaczepu ma 560 ma 250 ma 500 ma 120 ma 60 ma 235 ma Preload AC 200 N 200 N Preload DC 50 N 50 N 30 N 30 N 150 ma

8 8 Zestawienie funkcji 10-24V AC/DC 22-42V AC/DC Pro- Fix2 Normalnie zamknięty 12V DC 24V DC Dioda przepięciowa Funkcja monitoringu FAFIX +1/-2mm Obudowa FIX 118S A71 118S B71 118SRR------A71 118SRR------B71 118S A71 118S B71 118S05R-----A71 118S05R-----B71 118S A71 118S B71 118S A71 118S B71 118S A71 118S B71 = opcja dostępna na specjalne zamówienie

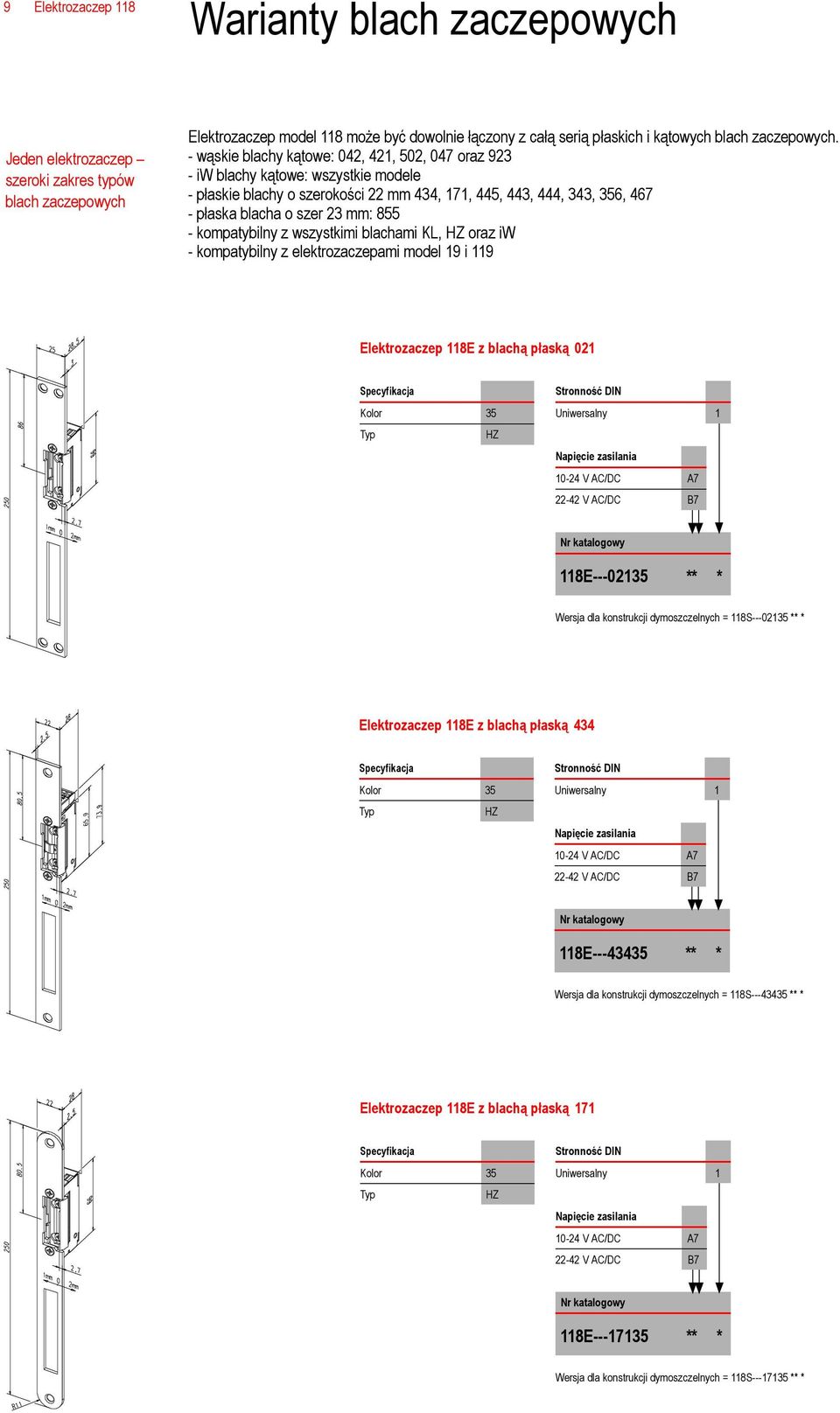

9 9 Warianty blach zaczepowych Jeden elektrozaczep szeroki zakres typów blach zaczepowych Elektrozaczep model 118 może być dowolnie łączony z całą serią płaskich i kątowych blach zaczepowych. - wąskie blachy kątowe: 042, 421, 502, 047 oraz iw blachy kątowe: wszystkie modele - płaskie blachy o szerokości 22 mm 434, 171, 445, 443, 444, 343, 356, płaska blacha o szer 23 mm: kompatybilny z wszystkimi blachami KL, HZ oraz iw - kompatybilny z elektrozaczepami model 19 i 119 E z blachą płaską 021 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * E z blachą płaską 434 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * E z blachą płaską 171 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** *

10 10 Warianty blach zaczepowych E z blachą płaską 174 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * E z blachą kątową 513 Specyfikacja Kolor 35 Typ iw Stronność DIN Do drzwi lewych 4 Do drzwi prawych 5 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * E z blachą kątową 324 Specyfikacja Kolor 35 Typ iw Stronność DIN Do drzwi lewych 4 Do drzwi prawych 5 Napięcie zasilania V AC/DC A V AC/DC B7 118E ** * Wersja dla konstrukcji dymoszczelnych = 118S ** *

11 11 Warianty blach zaczepowych dla systemu ProFix 2.13 z blachą płaską 690 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * Wersja z blachą przystosowaną do czujnika rygla = ** *.13 z blachą płaską 691 Specyfikacja Kolor 35 Typ HZ Stronność DIN Uniwersalny 1 Napięcie zasilania V AC/DC A V AC/DC B ** * Wersja dla konstrukcji dymoszczelnych = 118S ** * Wersja z blachą przystosowaną do czujnika rygla = *** Więcej typów blach zaczepowych można znaleźć w Katalogu elektrozaczepów lub w katalogu online na stronie

12 12 Ogólne informacje techniczne dla modeli serii 118 / 118S 110 Współczynnik pracy (%) w funkcji napięcia (V) DC współczynnik pracy Napięcie [V] DC Wykres zależności czasu ciągłego zasilania w funkcji napięcia zasilania dla cewki A71 (10-24 V AC/DC) Przykład Współczynnik pracy 100% oznacza, że elektrozaczep może być ciągle zasilany bez obawy przegrzania i w konsekwencji spalenia cewki. W przypadku gdy elektrozaczep 118E A71 jest zasilany napięciem o wartości 24V, współczynnik spada do poziomu 25%. Oznacza to, że elektrozaczep może być maksymalnie pod napięciem przez 15 s a następne 45 s powinien być odłączony od napięcia. Wartość prądu włączenia można określić przy pomocy poniższego wykresu. Elektrozaczep zasilany prądem zmiennym (AC) wymaga niższego prądu włączenia niż bezpośrednio prądem stałym (DC). "DC 50%" oznacza napięcie z tętnieniami wartości 50% (jak z prostownika jednopołówkowego). Prąd włączenia AC i DC w funkcji napięcia zasilania DC DC 50% AC Napięcie [V]

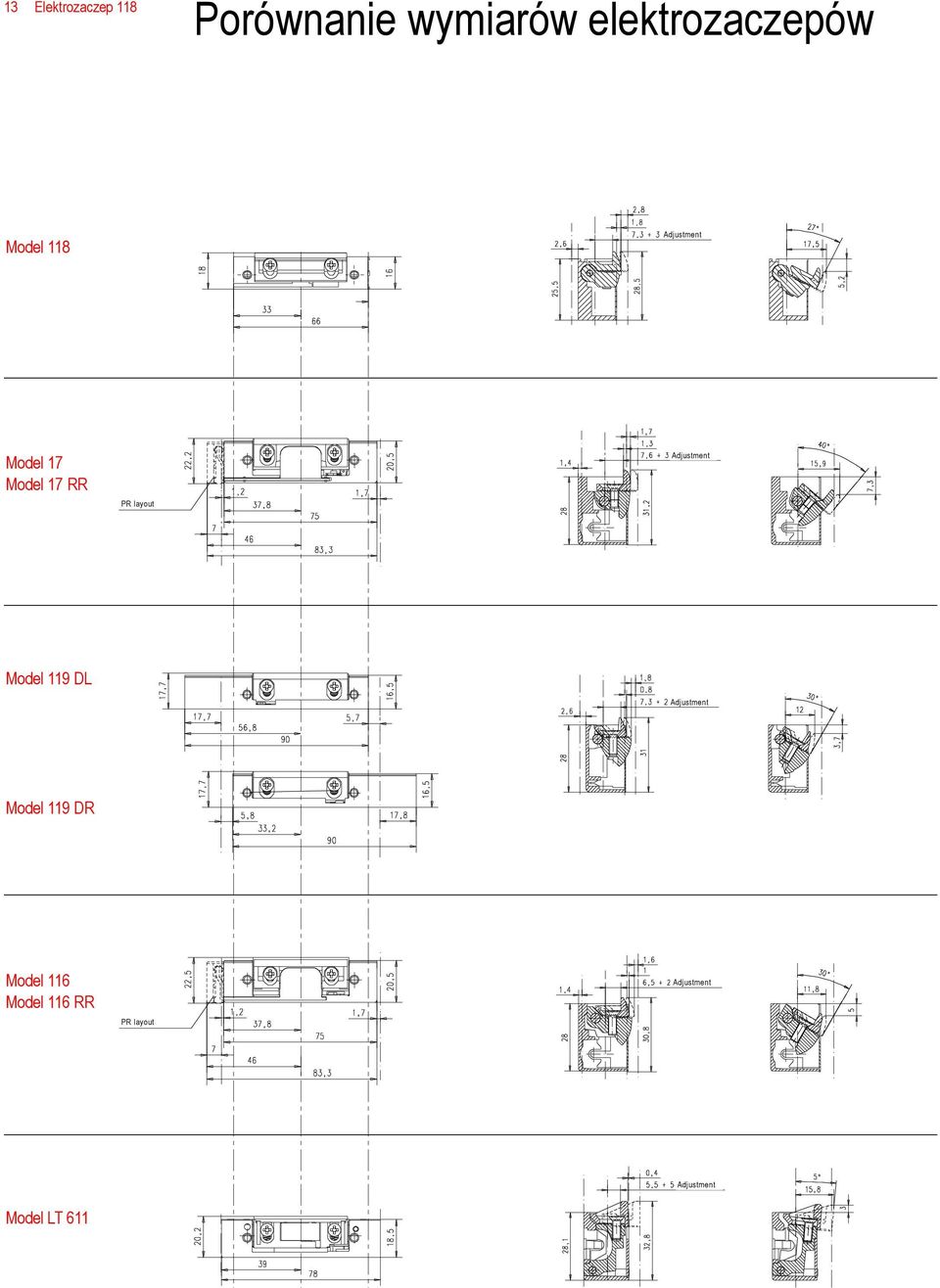

13 13 Porównanie wymiarów elektrozaczepów Model 118 Adjustment Model 17 Model 17 RR PR layout Adjustment Model 119 DL Adjustment Model 119 DR Model 116 Model 116 RR PR layout Adjustment Adjustment Model LT 611

14 14 Wymiary Rysunek przedstawia model 118 z monitoringiem Rysunek przedstawia model ProFix 2 Przewód zakończony szybkozłączką Długość: 150 cm Długość: 250 cm Długość: 450 cm Podkładka dystansowa grubość 1 mm dla blach zaczepowych cieńszych niż 2.5 mm

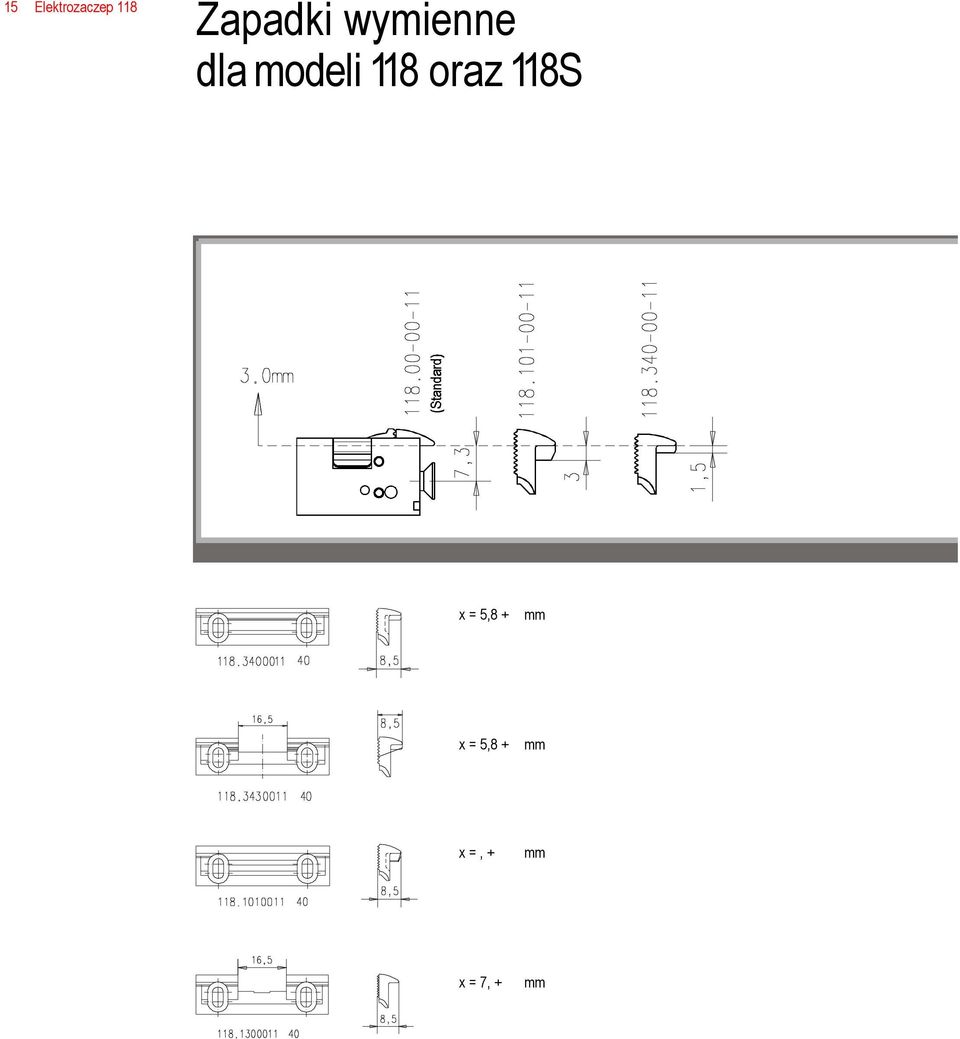

15 15 Zapadki wymienne dla modeli 118 oraz 118S x = 5,8 + mm x = 5,8 + mm x =, + mm x = 7, + mm
