1 Kontakt Złoty Certyfikat Rzetelności KOPRAS Sp. z o.o. Szklarnia 7, Wronki tel fax kom kom marketing@kopras.pl CERTYFIKATY DOJAZD DO NAS Jakość produktów została sprawdzona i potwierdzona otrzymanymi certyfikatami: certyfikat Polskiego Komitetu Geotechniki; certyfikat Najwyższa Jakość w latach ; ISO 9001:2008; Certyfikat spawalniczy EN ; ISO 3834; Certyfikat badań bezpieczeństwa GS; Certyfikat TÜV Rheinland; Certyfikat EuroTest. SPECJAIŚCI DA PROFESJONAISTÓW KOPRAS Sp. z o.o. OBUDOWY WYKOPÓW Katalog firmowy COJNO Wydanie 04/2016 NEW

2 WSTĘP KADRA WSTĘP Szanowni Państwo! PREZES ZARZĄDU Marek Kopras W tym roku mija 29 lat działalności firmy Kopras. Doświadczenia tych lat mają wpływ na konstrukcje szalunków naszej firmy. Przekazuje do Państwa dyspozycji katalog wyrobów, zawierający produkty o bardzo wysokiej jakości, produkowanych wg. najnowszych technologii z zachowaniem najsurowszych norm europejskich. Dotyczy to konstrukcji, spawania, tłoczenia i malowania. Rodzina produktów pod nazwa "Obudowy do zabezpieczania ścian tymczasowych wykopów" to konstrukcje przemyślane i testowane przez lata w ramach naszej działalnościwypożyczalnia obudów do wykopów, gdzie znajdziecie nasze wszystkie produkty. Nasze konstrukcje posiadają certyfikaty EuroTest wydane przez DGUV Test, które są uznawane w całej Europie. Firma Kopras to firma rodzinna z całkowitym kapitałem polskim, ukierunkowana na klienta i jego zadowolenie. Moja firma to nie tylko produkcja, sprzedaż, wynajem... To partnerstwo w realizacji inwestycji od projektowania do zakończenia prac na budowach. Jako jedyny producent odkupujemy nasze wyroby w stu procentach i każdy może liczyć, o czym przekonali się liczni nasi klienci, na zwrot naszych produktów po zakończeniu inwestycji. W ramach naszego udziału w realizacji projektu pomagamy zaprojektować, dostosować, wybrać i użytkować nasze wyroby. Kadra Stała, kompetentna kadra z wieloletnim stażem, ma w firmie,możliwość realizowania swoich aspiracji zawodowych. Wieloletnie doświadczenia naszych pracowników w produkcji, doradztwie technicznym i projektowaniu ukierunkowane są na jak najlepszą obsługę klienta. Dział handlowy i biuro techniczne firmy są od lat służą wsparciem dla biur projektowych, inwestorów i wykonawców na etapie wyboru typu obudowy do prac instalacyjnych i budowlanych poniżej poziomu ziemi. Nasi dotychczasowi klienci mogą potwierdzić rzetelność doradztwa. Proponowane przez nas typy obudowy nacechowane są dbałością o optymalizację doboru. Praktyka pokazuje, że uzgodniony wybór typu obudowy i jej konfiguracji był optymalny kosztowo, zapewniał odpowiednią wytrzymałość i zapewniał odpowiednią przestrzeń w wykopie. Jest on wynikiem wieloletnich doświadczeń firmy w użytkowaniu obudów do wykopów, reagowania na potrzeby rynku. Firma od wielu lat wystawia swoje wyroby na targach krajowych, na wystawach branżowych i na targach zagranicznych. Uczestnictwo w targach spełnia nie tylko rolę marketingową dla firmy KOPRAS, jako wiodącej w tym segmencie rynku. Uczestnictwo w targach poszerza obszar potencjalnych klientów i pozwala na wymianę doświadczeń z innymi wystawcami. Aktualny katalog wyrobów pozwala na dużą elastyczność wyboru. Plany rozwojowe firmy zapewnią w przyszłości rozszerzenie katalogu. Zapraszam do współpracy Marek Kopras 2 3

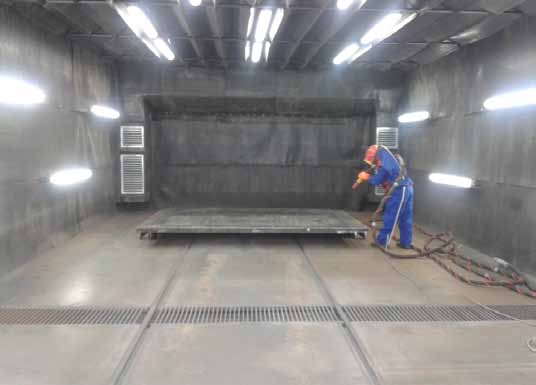

3 NOWE TECNOOGIE NOWE TECNOOGIE Od momentu powstania pierwszych szalunków do wykopów nigdy nie ustajemy w dążeniu do szukania lepszych, trwalszych i tańszych rozwiązań zabezpieczania wykopów tymczasowych. Dotyczy to zwłaszcza poszczególnych konstrukcji elementów szalunków takich jak:, słupy, rozpory. Jednak przede wszystkim chodzi o całość zabezpieczenia wykopów, sposobu łączenia poszczególnych elementów i ich doboru, technologii wykonywania, sposobu zabezpieczania, kolejności montażu w wykopie. Z każdym rokiem wprowadzamy nowe konstrukcje i rozwiązania. Zmieniają się też materiały i elementy łączone później w całość. Dzisiaj większość procesów produkcyjnych odbywa się przy pomocy automatów, robotów, a detale są odlewane, odkuwane, wyciskane, tłoczone, a nawet klejone. Malowanie odbywa się w nowoczesnej malarni ekologicznej po uprzednim czyszczeniu w komorze śrutowniczej. Detale są badane w laboratoriach co daje podstawy do uzyskania certyfikatów jakości na wyroby, znak ET, a cała produkcja odbywa się w standardzie normy ISO NACISK GRUNTU NA OBUDOWY WYKOPÓW Jednostkowy nacisk gruntów na obudowę wykopu, obliczane zgodnie z normą PN-EN :2004 Obudowy ścian wykopów oraz PN-EN :2008 Eurokod 7 Projektowanie geotechniczne, zależy od projektowanej głębokości wykopu, warunków geotechnicznych i rodzaju gruntu. Rys.1 odnosi się do gruntów najczęściej występujących, gdzie nacisk jednostkowy gruntów na obudowy wykopów wynosi: - dla głębokości 2 m - 13 kn/m² - dla głębokości 3 m - 18 kn/m² - dla głębokości 4 m - 23 kn/m² - dla głębokości 5 m - 29 kn/m² PARCIE GRUNTÓW NA OBUDOWY WYKOPÓW Rys. 1 Rys. 2 Rys. 2 odnosi się do piasków gliniastych w stanie miękkoplastycznym nieskonsolidowanych i stopniu plastyczności I = 0,50, gdzie nacisk jednostkowy gruntów przy głębokości 5 m wynosi 45,6 kn/m². Przy ocenie nacisku jednostkowego analizuje się grunt w stanie odłamu, a więc w stanie katastrofalnym, gdy na skutek ścinania nastąpiło oddzielenie klina odłamu od powstałego masywu. Z tego wynika sposób doboru wytrzymałości obudowy dla docelowej głębokości wykopu. Przykładowo, dla wykopu pokazanego na Rys.1 wymaganą wytrzymałość obudowy oblicza się jako iloczyn nacisku jednostkowego na głębokości 5,0 m i współczynnika bezpieczeństwa γ F = 1,5. Stąd dla Rys. 1 wymagana wytrzymałość obudowy winna wynosić 1,5 x 29 = 43,5 kn/m². Kolejny rysunek pokazuje, że dla gorszych kategorii gruntów przy takiej samej głębokości wykopu = 5,0 m należy dobrać obudowy o większej wytrzymałości. Zasady doboru systemów zabezpieczeń dla danego gruntu w zależności od jego stanu GINA PYASTA Stan Symbol gruntu spoistego Stopień plastyczności gruntu spoistego I Kąt tarcia wewnętrznego Ø (n) [º] Spójność gruntu C [kpa] Ciężar właściwy γ (n) [kn/m 3 ] Doraźny nacisk gruntu e k Konstrukcyjny nacisk gruntu e d proponowany system zabezpieczeń Twardoplastyczny Grunt B 0,25 17º ,33 12,49 MINIBOX Plastyczny Grunt B 0,50 12,8º ,91 32,86 CITYBOX Plastyczny Grunt C 0,4 12º ,10 46,65 OWS 5 AN Powyższa tabela pokazuje przykład doboru obudowy dla głębokości wykopu = 3,9 m w identycznym gruncie o nazwie GINA PYASTA w zależności od tzw. STANU GRUNTU określającego stopień plastyczności gruntu I i od SYMBOU GRUNTU określającego stopień konsolidacji gruntów spoistych oraz historii jego powstania. 4 5

4 Zastosowanie Różnych TYpów obudów szalunkowych Zastosowanie Różnych TYpów obudów szalunkowych Pokazane na rysunku użycie szerokiej gamy elementów szalunkowych, pozwala na poprawne zabezpieczenie wykopu pomimo kolizji. Zastosowanie różnej długości płyt pozwala na precyzyjne podejście do kolizji i jej zaszalowanie. Wszystkie elementy widziane na rysunkach (, nadstawki, słupy liniowe i słupy narożnikowe, rozpory ze wstawkami do 10 m długości, ściany segmentowe) możecie Państwo wynająć z naszej wypożyczalni. 6 7

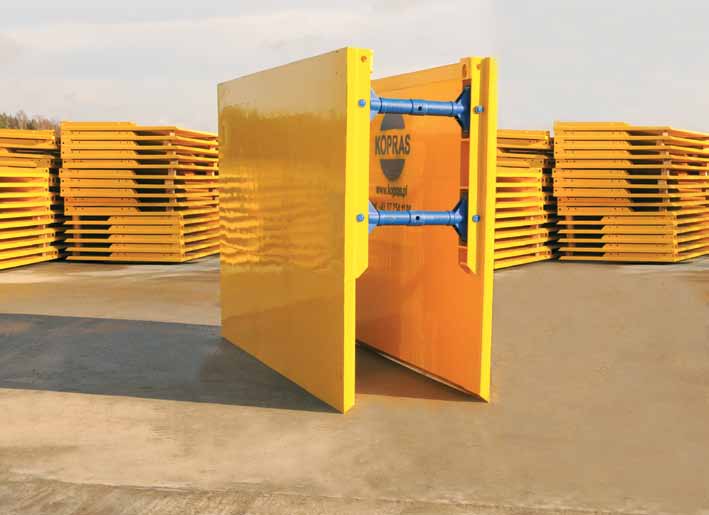

5 SZAUNKI AUMINIOWE AUBOX KOMORA AU SZAUNKI AUMINIOWE Płyty aluminiowe Grubość robocza Prześwit roboczy ,2 28, ,2 43,9 Rozpora rozkręcana jednostronnie RRJ 60,3 = mm ,2 55, ,2 34, ,2 54, ,2 71, ,5 41, ,5 63, ,5 85, ,5 48, ,5 73, ,5 98,3 Przy zastosowaniu słupów narożnikowych, aluminiowych lub stalowych o długości od 1000 mm do 3000 mm, istnieje możliwość otrzymania komory, o dowolnej konfiguracji z płyt aluminiowych podanych w powyższej tabeli. Dzięki specjalnie zaprojektowanym prowadnicą, konstrukcja ta pozwala na ograniczenie ilości rozpór oraz zwiększenie prześwitu roboczego. 8 9

6 SZAUNKI STAOWE MINIBOX CITYBOX SZAUNKI STAOWE Rozpora RRD 330 kn = mm = 46 kg Rozpora RRD 350 kn = mm = 68 kg Rozpora RRD 330kN = mm = 46 kg Rozpora RRJ 88,9 = mm = 46 kg Rozpora RRJ 60,3 = mm = 26,5 kg Rozpora stała 88,9 = 1260 mm, = 28,5 kg Rozpora stała 101,6 = 1200 mm = 58,5 kg PŁYTY PODSTAWOWE PŁYTY PODSTAWOWE Grubość robocza R Prześwit roboczy R Grubość robocza R Prześwit roboczy R ,5 431 PŁYTY NADSTAWKOWE ,5 253 Istnieje możliwość zastosowania wstawek do wszystkich rozpór, co umożliwia uzyskanie szerokości roboczej do 2000 mm. kompletnego boksu zależna jest od zastosowanej nadstawki i rozpory , , PŁYTY NADSTAWKOWE , ,5 424 Istnieje możliwość zastosowania wstawek do wszystkich rozpór, co umożliwia uzyskanie szerokości roboczej do 4000 mm. kompletnego boksu zależna jest od zastosowanej nadstawki i rozpory. Przy płytach o wysokości 2400 mm możliwość wykonania większego prześwitu do 1520 mm

7 SZAUNKI STAOWE STANDARDBOX UNIBOX SZAUNKI STAOWE Rozpora RRD 350 kn = mm, = 68 kg Rozpora RRD 330 kn = mm, = 46 kg Rozpora RRD 350 kn = mm = 68 kg Rozpora RRJ 88,9 = mm, = 46 kg Rozpora stała 88,9 = 1260 mm, = 28,5 kg Rozpora stała Ø101,6 = 1200 mm = 58,5 kg Grubość PŁYTY PODSTAWOWE robocza R Prześwit roboczy R PŁYTY NADSTAWKOWE Istnieje możliwość zastosowania wstawek do wszystkich rozpór, co umożliwia uzyskanie szerokości roboczej do 4000 mm. kompletnego boksu zależna jest od zastosowanej nadstawki i rozpory. Istnieje możliwość zwiększenia prześwitu roboczego do 1520 mm. TYP PŁYTY PODSTAWOWE Grubość robocza R PŁYTY NADSTAWKOWE Rozpora stała 101,6 = 1200 mm, = 58,5 kg Istnieje możliwość zastosowania wstawek do wszystkich rozpór, co umożliwia uzyskanie szerokości roboczej do 4000 mm. kompletnego boksu zależna jest od zastosowanej nadstawki i rozpory. Maksymalny prześwit do 1500 mm w zależności od konstrukcji i życzenia klienta

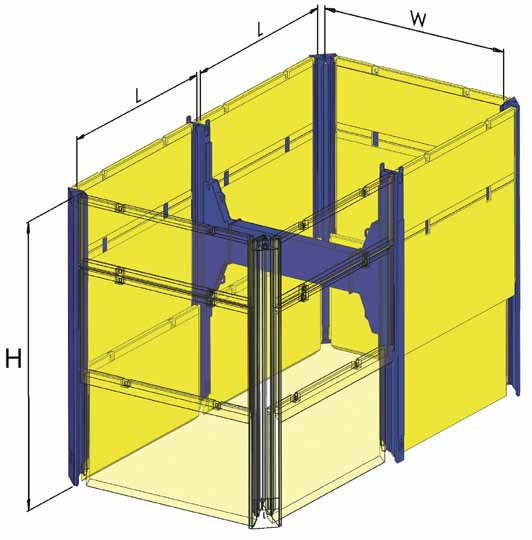

8 SZAUNKI STAOWE BOKS SEGMENTOWY OBUDOWY WYKOPÓW TYPU BOKS SZAUNKI STAOWE BoKS segmentowy boksu boksu robocza rur r Prześwit roboczy r boksu z rozporami rozkręcanymi dwustronnie = mm

9 SZAUNKI STAOWE OBudowa słupowa z pojedynczą rozporą rolkową OWS 4C SŁUP JEDNOPROWADNICOWY OWS 5AN SŁUP DWUPROWADNICOWY OBudowa słupowa z pojedynczą rozporą rolkową OWS 7 SŁUP DWUPROWADNICOWY OWS 8 SŁUP DWUPROWADNICOWY SZAUNKI STAOWE Płyty obudowy słupowej Grubość Płyty nadstawkowe obudowy słupowej Grubość Nazwa OBUDOWA SŁUPOWA Z POJEDYNCZĄ ROZPORĄ ROKOWĄ słupa S Grubość słupa Dopuszczalny moment gnący [knm] OWS 4C OWS 5AN OWS 5AN OWS OWS Minimalna wytrzymałość obudowy słupowej wynosi 55 kn/m²

10 SZAUNKI STAOWE rozpora rolkowa do OBUDOWY SŁUPOWEJ OWS 4C OWS 5AN OWS 7/8 OBudowa słupowa - KOMORA SZAUNKI STAOWE Rozpory rolkowe Płyty obudowy słupowej Płyty nadstawkowe obudowy słupowej Nazwa rozpory rolkowej Szerokośc rozpory rolkowej Min. szerokość robocza Wymiary kołnierza Dopuszczalne siły* [kn] Grubość Grubość OWS 4C x400 (-120)(+530) 222 OWS 5AN x620 (-150)(+854) 270 OWS 7/ x820 (-190)(+960) 510 *kiedy przykładowo jedna jest (-190) to druga nie może być większa niż (+960) Wymiary kołnierza Wstawki rozpór rolkowych OWS 4C OWS 5AN OWS 7/8 Wymiary kołnierza Wymiary kołnierza x x x Minimalna wytrzymałość komory to 55 kn/m². Z powyższych płyt i nadstawek można skonfigurować dowolną komorę, wedle potrzeb klienta x x x x x x x x x Nazwa SŁUPY NAROŻNE słupa Grubość słupa N1P N1P N1P N2P N2P Wstawka do rozpory rolkowej N2P N2P N2P

11 SZAUNKI STAOWE Ściana segmentowa do wykopów liniowych i punktowych Ściana segmentowa z profili KD 6/8 do wykopów liniowych i punktowych SZAUNKI STAOWE Ściana segmentowa z profili KD 6/8 do wykopów liniowych i punktowych ściany Ściana segmentowa do wykopów liniowych i punktowych ściany ściany ramy B robocza R Ilość profili KD 6/ profilu KD 6/8 w zależności od życzenia klienta. Rama zawiera prowadnicę do rozpór i płetwy do montażu w słupach. Ekspozycja targi Intermasz 2015 r. Rozpora RRD 350 kn = mm. = 68 kg Złoty Medal Intermasz 2015 r. Rozpora stała Ø101,6 = 1200 mm. = 58,5 kg 20 21

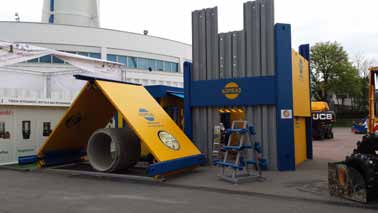

12 REAIZACJE OBudowa słupowa z pojedynczą rozporą rolkową oraz OBUDOWA SŁUPOWA - KOMORA KOPRAS NaJlepszym doradcą technicznym - SZKOENIA CERTYFIKATY SZKOENIA RZESZÓW - KOMORA PoDWÓJNA Monachium - targi Bauma W odpowiedzi na zapotrzebowanie klientów przygotowaliśmy specjalny program indywidualnych szkoleń prawidłowego użytkowania obudów do wykopów. Odwiedzając naszych Klientów na budowach spotykamy się z sytuacją nieprawidłowego użytkowania obudów do wykopów, co skraca ich żywotność, powoduje liczne i nieodwracalne uszkodzenia oraz może nawet zagrażać bezpieczeństwu popełniających błędy pracowników. Celem zminimalizowania szkód oraz podniesienia jakości pracy proponujemy krótkie, jednodniowe szkolenia praktyczne, prowadzone u klienta przez naszą kadrę inżynierską z wieloletnim doświadczeniem. Zapraszamy do Wronek! Szanowni Państwo na terenie naszej firmy można obejrzeć wystawę szalunków do wykopów. Nasi pracownicy pozostają do Państwa dyspozycji w godzinach od 8 do 16 i wyjaśnią szczegóły wystawy oraz poszczególnych wyrobów. Wystawa zawiera miedzy innymi najnowsze rozwiązania konstrukcyjne, nowości pokazane na targach Intermasz w Poznaniu w zeszłym roku oraz typowe sprawdzone konstrukcje, szalunki aluminiowe najnowszej generacji, ściany segmentowe, nowe konstrukcje słupów szalunków liniowych. Doradzimy Państwu jakie szalunki dobrać w zależności od głębokości i warunków gruntowych. Otrzymacie Państwo katalogi i materiały szkoleniowe oraz doradzimy w jaki sposób kupować szalunki z dofinansowaniem 90 % przez ZUS. Dla większych, zorganizowanych grup przeprowadzamy szkolenia w zakresie bezpieczeństwa stosowania tego typu obudów do wykopów i technologii montażu, prezentacje multimedialne i zwiedzania działu produkcji. gdańsk - osiedle studenckie - wykonanie ściany oporowej Gdynia, Poznań - przewierty, technologie bezwykopowe
